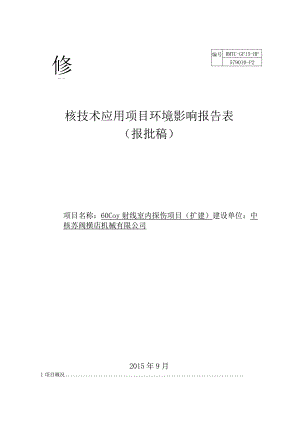

修RKCRMflTC编号RMTC-GFl5-HP579010-P2核技术应用项目环境影响报告表（报批稿）项目名称：60Coy射线室内探伤项目（扩建）建设单位：中核苏阀横店机械有限公司2015年9月1项目概况2总论23射线装置104探伤原理和探伤流程125污染源分析156辐射环境影响分析167污染防治措施、辐射环境管理及监测计划268环评告知309从事辐射活动能力要求3110结论与建议32附图1:厂区周围环境示意图附图2:探伤室周围环境示意图及监测点位示意图附图3:探伤室平面布置图附图4:探伤室立面图附件1企业法人营业执照附件2委托书附件3告知书附件4辐射安全许可证附件5浙江省环境保护厅文件，浙环辐验20124号附件6浙江省环境保护厅文件，浙环辐验201577号单位名称中核苏阀横店机械有限公司地址东阳市横店电子工业园科兴路33号法人代表电话邮编322118联系人联系电话项目名称60Co射线室（扩建内探伤项目）项目地点东阳市横店电子工业园科兴路33号公司厂区内项目用途无损检测项目依据总投资5000万元核技术项目投资20万元核技术项目环保投资10万元应用类型放射性同位素应用密封源射线装置其它II类核技术应用的目的和任务：公司现有探伤室2间，已配备60COY射线探伤机1台和6MeV直线加速器1台（一号探伤室使用）和192Ir射线探伤机2台（二号探伤室使用，1用1备），主要利用其开展开展核电阀和特种阀门工艺缝焊接后的无损探伤，从而保证产品的质量与生产的安全。2.1任务由来中核苏阀横店机械有限公司是由国有上市公司中核苏阀科技实业股份有限公司控股，横店集团英洛华电气有限公司共同出资设立的股份公司。公司主要生产核电阀门和特种阀门，为保证产品的质量与生产的安全，公司已建2间探伤室，其中一号探伤室：已配备COY射线探伤机1台和6MeV直线加速器1台；二号探伤室；已配备192Ir射线探伤机1台（含活度3.7×10,2Bq的192Ir放射源1枚）,并备用192Ir射线探伤机1台（含活度3.7X10?Bq的192Ir放射源1枚）。该项目（以下简称“现有工程”）的环境影响报告表由浙江省辐射环境监测站于2011年12月完成，并于2012年12月3日通过浙江省环境保护厅的审批（浙环辐201277号文）。现有工程于2013年2月申请了辐射安全许可证延期申请，并重新申领了辐射安全许可证（浙环辐证G0009（00741）0同时于2012年2月通过了浙江省环境保护厅对2间探伤室（配备60CO和192Iry射线探伤机各1台）的阶段性验收报告，并取得了验收批文（浙环辐验20124号）。2015年9月8日通过了浙江省环境保护厅对直线加速器和192Iry射线室内探伤项目环境保护设施竣工验收（浙环辐验201577号）。现为满足生产要求，迫切需要扩大放射源使用许可规模，经与建设单位核实及根据公司实际需要，公司5年内辐射活动规模：3间探伤室，一号探伤室：配备6MeV直线加速器1台和OCOY射线探伤机1台（含活度3.7X102Bg的60CO放射源1枚）二号探伤室：192IrY射线探伤机2台（含活度3.7X102Bq的192Ir放射源2枚，1用1备）；三号探伤室：拟配备“CoY射线探伤机1台（含活度3.7X10?Bq的OCO放射源1枚），所有探伤作业仅限在探伤室内。本次评价规模为：拟新建的三号探伤室，拟配备的OCo射线探伤机1台（含活度3.7X10,2Bq的Oeo放射源1枚）.由于放射源使用规模扩大，根据国家有关建设项目辐射环境管理规定，本项目应编制辐射环境影响报告表，并向环保部门申请辐射安全可许证的变更。为保护环境，保障公众健康，中核苏阀横店机械有限公司于2015年5月11日正式委托浙江国辐环保科技中心对本项目进行辐射环境影响评价。评价单位在现场踏勘的基础上，按照国家有关建设项目辐射环境影响报告表的内容和格式，编制完成本项目的环境影响报告表（报批稿）。2.2编制依据(1)中华人民共和国环境保护法，2015年1月施行；(2)中华人民共和国环境影响评价法，2003年9月；(3)中华人民共和国放射性污染防治法，2003年10月；(4)建设项目环境保护管理条例，国务院令第253号，1998年；(5)放射性同位素与射线装置安全和防护条例，国务院令第449号，2005年12月;(6)放射性物品运输安全管理条例，中华人民共和国国务院令第562号，2009年9月14日：(7)建设项目环境影响评价分类管理名录，国家环境保护部令第33号，2015年6月；(8)关于印发关于丫射线探伤装置的辐射安全要求的通知，国家环境保护总局文件，环发(2007)8号，2007年1月15日；(9)关于修改放射性同位素与射线装置安全许可管理办法的决定，环境保护部令第3号，2008年12月；(10)放射性同位素与射线装置安全和防护管理办法，环境保护部令第18号，2011年5月；(11)浙江省建设项目环境保护管理办法，省政府令第288号，2011年12月；(12)浙江省辐射环境管理办法，省政府令第289号，2012年2月。2.3 项目相关文件(1)企业法人营业执照，见附件1;(2)环评委托书，见附件2;告知书，见附件3:(4)辐射安全许可证，浙环辐证G0009(00741),浙江省环境保护厅，2013年02月25日，见附件4;(5)浙江省环境保护厅文件浙环辐验20124号，见附件5;(6)浙江省环境保护厅文件浙环辐验201577号，见附件6。2.4 引用导则辐射环境保护管理导则核技术应用项目环境影响报告书(表)的内容和格式，HJ/T10.1-1995国家环境保护局。2.5 5评价标准（1）电离辐射防护与辐射源安全基本标准（GB18871-20024. 3.3防护与安全的最优化5. 3.3.1对于来自一项实践中的任一特定源的照射，应使防护与安全最优化，使得在考虑了经济和社会因素之后，个人受照剂量的大小、受照射的人数以及受照射的可能性均保持在可合理达到的尽量低水平；这种最优化应以该源所致个人剂量和潜在照射危险分别低于剂量约束和潜在照射危险约束为前提条件（治疗性医疗照射除外）。Bl剂量限值BL1职业照射BLLl剂量限值BLLLl应对任何工作人员的职业照射水平进行控制，使之不超过下述限值a）由审管部门决定的连续5年的年平均有效剂量（但不可作任何追溯性平均），20mSy<>本项目取其四分之一即5mSv作为管理限值。BL2公众照射BL2.1剂量限值实践使公众中有关关键人群组的成员所受到的平均剂量估计值不应超过下述限值：a）年有效剂量，ImSy。本项目取其四分之一即025mSv作为管理限值。（2）密封放射源及密封Y放射源容器的放射卫生防护标准（GBZn4-2006）本标准规定了使用密封放射源（以下简称密封源）及密封Y放射源容器的放射卫生防护要求。本标准适用于3.7X1043.7X106Bq（lHCiIMCi）量级密封源。5密封放射源容器的放射防护要求6. 8距离装有活度为3.7×10,Bq以上的密封放射源容器外表面100CIn处任一点的空气比释动能率不得超过02mGyho7密封源贮存的放射防护要求7.1 使用单位应有密封源的帐目，设立领存登记，状态核查，定期清点，钥匙管理等防护措施。7.2 使用密封源类型、数量及总活度，应分别设计安全可靠的贮源室、贮源柜、贮源箱等相应的专用贮源设备。7.3 贮源室应符合防护屏蔽设计要求，确保周围环境安全，贮源室应双人双锁管理。7.4 有些贮源室应建造贮源坑，根据存放密封源的最大设计容量确定贮源坑的防护设施，贮源坑应保持干燥。7.5 贮源室应设置醒目的电离辐射警示标志，严禁无关人员进入。7.6 贮源室应有足够的使用面积，便于密封源存取；并应保持良好的通风和照明。7.7 贮源室及贮源柜、箱等均应有防火、防水、防爆、防腐蚀与防盗等安全设施。7.8 无使用价值或不继续使用的退役密封源应退回生产厂家。8密封源操作的放射防护要求8.1 密封源操作和管理人员上岗前应接受有关放射防护的职业卫生培训，掌握一定的安全防护知识和技能，并经考核合格。8.2 应根据密封源的数量和活度，按放射防护最优化原则，充分考虑时间、距离、屏蔽设施等因数，采取各种有效的职业病危害防护措施，必要时应对防护措施进行职业病危害(放射防护)评价，使工作人员受照剂量控制在可合理达到的尽可能低的水平。8.3 操作密封源应根据其类型和活度，使用相应的工具和屏蔽设施。8.4 密封源更换容器时，应有放射防护人员进行现场监测，必要时获得合格专家的现场指导。8. 5使用密封源装置进行作业时(包括野外作业)，应把放射工作场所划分为控制区和监督区，并采取相应的防护管理措施。8.6 作为主要责任方，密封源使用单位对可能发生的密封源事故应有预防和应急救援措施。8.7 作为主要责任方，密封源使用单位应至少每年进行一次密封源设备防护性能及安全设施检验，如发现污染或泄漏应立即采取措施，详细记录检验结果，妥善保管归档。(3)工业Y射线探伤放射防护标准(GBZl32-2008)本次评价采用相关的第4、6、8项做相应的评价标准，具体内容如下：4Y射线探伤机的放射防护性能要求4.1源容器应符合GB/T14058T993中第5.3条的要求，照射容器周围的空气比释动能率不超过表1中的数值。表1照射容器周围空气比释动能率控制值探伤机类别与代号距容器外表面不同距离处空气比释动能率控制值mGy-h-1Ocm5cm100cm手提式P20.50.02移动式M210.05固定式F210.10本项目以手提式照射容器周围空气比释动能率控制值作为管理限值。6.固定式探伤的放射防护要求6.1探伤室屏蔽要求Y射线探伤室的屏蔽墙应充分考虑直射、散射和屏蔽物材料和结构等各种因素。在进行屏蔽墙设计时约束值可取00.3mSv,a-l,并要求探伤室屏蔽墙外30Cm处空气比释动能率不大于2.5Gyh-I,无迷道探伤室门的防护性能应与同侧墙的防护性能相同。6. 2安全设施要求6.2. 1应安装门-机联锁装置和工作指示灯；探伤室入口处必须有固定的电离辐射警告标志；探伤室入口处及被探物件出入口处必须设置声光报警装置，该装置在Y射线探伤机工作时应自动接通以给出声光警告信号。6.2.2应在屏蔽墙内外合适位置上设置紧急停止按钮，并给出清晰的标记和说明。6.2.3应配置固定式辐射检测系统，并与门-机联锁相联系。同时配置便携式辐射检测仪和个人剂量报警仪。6.2.4应定期对探伤室的探伤室防护门-机联锁装置、紧急停止按钮、出束信号指示灯等安全措施进行检查。8、放射源的安全8.1放射源的选用和退役8.1.2退役或不用的放射源按照事先达成的协议退还给设备制造商或其他经授权的废物管理单位进行处置，并有详细的记录归档保存。8.2放射源的储存和领用8.2.1探伤使用单位应设立专用的放射源(或带源的探伤装置)的储存库。储存库应为单独的建筑，不能和爆炸物品、腐蚀性物品一起存放。储存库的相应位置设置电离辐射警告标志。源容器出入源库时应进行监测并有详细记录。(5)关于丫射线探伤装置的辐射安全要求，环发(2007)8号使用固定丫射线探伤室的单位可参照从事移动丫射线探伤工作的单位进行管理。固定Y射线探伤室应满足下述要求：1、探伤室建筑(包括辐射防护墙、门、辐射防护迷道)的防护厚度应充分考虑Y射线直射、散射效应。2、探伤室应安装固定式辐射剂量仪，剂量率水平应显示在控制机房内，并与门联锁。3、应配置便携式辐射检测报警仪，该报警仪应与防护门钥匙、探伤装置的安全锁钥匙串结一起。4、探伤室工作人员入口门外和被探伤物件出入口门外应设置固定的电离辐射警告标志和工作状态指示灯箱。探伤作业时，应由声音警示，灯箱应醒目显示“禁止入内”。5、丫射线探伤室的各项安全措施必须定期检查，并做好记录。2.6 评价目的(1)对该公司三号探伤室拟建址进行辐射环境背景水平监测，以掌握该拟建地的辐射环境背景水平；(2)对拟新增的IfTCoy射线探伤机进行辐射环境影响预测评价。(3)对不利影响和存在的问题提出防治措施，把辐射环境影响减少到“可合理达到的尽量低水平”。(4)满足国家和地方环境保护部门对建设项目环境管理规定的要求，为该项目的辐射环境管理提供科学依据。2.7 评价范围根据本项目的特点，结合辐射环境保护管理导则核技术应用项目环境影响报告书(表)的内容和格式(HJ/T10.1T995)的相关规定，确定以曝光室周围50m作为本项目的评价范围。2.8 环境保护目标环境保护目标为探伤室周围活动的辐射工作人员、以及公司内的其他非辐射工作人员和公众成员。2.9 企业概况中核苏阀横店机械有限公司是由国有上市公司中核苏阀科技实业股份有限公司控股，横店集团英洛华电气有限公司共同出资设立的股份公司。公司承继中核苏阀科技实业股份有限公司在核电阀、特种阀门设计、生产（包括铸锻造、机加工）等的技术、质保、品牌和管理诸优势，运用横店集团灵活的机制和领先的经营管理理念，意在打造集核工业、高技术、现代化于一体的国际一流的高端铸锻件及阀门研制产业化基地。公司一期占地面积152.9亩，建筑面积36000平方米，二期未建。探伤工件主要为核电阀和特种阀门，工件最小壁厚15mm,最大壁厚220mm,工件示意图见图2-1。现为满足生产要求，迫切需要扩大放射源使用许可规模。图2-1探伤室主要工件示意图根据建设单位核实，各辐射装置的年开机探伤时间为直线加速器300小时，192Ir探伤机600小时，60Co探伤机为500小时。2.10 地理位置2.10.1企业地理位置本项目位于东阳市横店电子工业园区内，东面隔科兴路后为待用地（现为垃圾堆放地），北面隔路为金光科技，西面隔路依次为空地和浙江横店集团英洛华电气有限公司用地，南面隔路与四合村相望，四合村距厂界大约30m。本项目厂区周围环境示意图见附图1,地理位置示意图见附图2-2。图2-2本项目地理位置示意图2.10.2探伤室位置探伤室为一层建筑，位于厂区铸钢车间清理厂房和原1、2号探伤室的东侧，其东面隔科兴路后为待用地（现为垃圾堆放地），与本项目的最近距离约50m;南面为铸钢车间主厂房，到车间西侧围墙约70m;西侧为原1、2号探伤室和沙箱库，与本项目的最近距离约10明西北侧是铸钢车间清理厂房，本项目到车间西侧围墙的距离约110m;本项目到北侧围墙的距离约70m。本项目周围50m范围内无环境保护目标，探伤室周围环境示意图见附图2。3射线装置31辐射装置概况根据公司实际需要，确定本次环评的评价对象为：公司拟新建三号探伤室，并在三号探伤室新增OCo探伤机1台（含活度为3.7X102Bq的式。源1枚），新增60Co探伤机储存在三号探伤室贮源室内。放射性同位素及密封源情况见表3-1,放射性废弃物情况见表3-2公司所有射线装置情况见表3-3。表3T放射性同位素及密封源核素名称放射性活度（Bq）数量（台）物理、化学性状审批情况贮存方式与地点192Ir3.7×10,2Bq(100Ci)现有2（1用1备）192Ir密度为（17°C）2.42gcm3,半衰期为74.0天，平均Y射线的能量为0.468MeV°已通过环评及验收审批放射源贮源容器放置在贮源室或贮源坑内。60Co3.7×10,2Bq(100Ci)现有160Co的半衰期为5.26年，衰变时发射出的丫射线平均能量为L25McV,常温下为固态金属。拟增加1本次环评备注：192Ir因半衰期较短（192Ir为74.0天），故所用放射源由专业供应单位定期更换；根据常用放射源分类简表可知，该公司放射源属H类源。表3-2废弃物微射性废弃物）废弃物名称状态排放口浓度年排放总量暂存情况最终去向报废的60C。、192Irjmo固态金属在探伤过程中不产生放射性废水、废气。根据实际使用情况更换。无废源由厂家回收直线加速器名称参数名称参数能量6MeV焦点W2mm焦距2000mm距靶Im处剂量率1000cGymin泄漏量<0.1%X射线锥角30°射线束不对称性偏离射线中心轴线±7.5两点间剂量偏差小于5%射线均匀度偏离X射线中心轴线7.5。处的剂量率与0。方向中心轴线上剂量率的百分比大于55%加速器机头运动区悬吊机构通过限位使X射线射野，只针对主墙备注已通过环评审批及验收审批4探伤原理和探伤流程4.1 探伤原理（Y射线探伤机）丫射线探伤机是一种全封闭式的固体源，平时均存放在贮源器内。该装置具有安全锁紧系统，工作时只有在控制装置和导源管可靠联接后，方能开启锁紧系统，再通过手动或电动的方式，使丫源能沿柔性的输源管输送到预定的监测位置，控制线长度和输源管的长度可足够保证实施遥控作业。为安全使用该机，实现对工件全位置上的各种探伤要求，输源管拟在控制室与曝光室之间的屏蔽墙体上采用下穿U形管方式穿入曝光室。一般在实施全景照射作业时，曝光室内将是各方向同性地存在辐射场。若通过准直器的限束，则只有在主束范围内才有主射线，其它方向则是散射辐射。Y射线探伤机在工作过程中，通过产生的丫射线对受检工件进行照射，当射线在穿过裂缝时其衰减明显减少，胶片接受的辐射增大，在显影后的胶片上产生一个较黑的图像显示裂缝所在的位置。射线探伤机的结构示意图见图4-1。,锁定钥匙z；有二F-二»'源辫加长导管一、_一Tn导管出二.摇把投射式照射容器（剖面图示出S型管）和附件图4-1丫射线探伤机的结构示意图4.2 探伤流程a操作前，操作人员必须关闭曝光室大门、打开场地剂量报警器，随身佩戴好个人射线报警器，b将射线探伤机从贮源室内取出。C探伤机连接d检查一下曝光室大门是否关闭，确定后，将选择环顺时针旋至工作状态，全体人员撤离曝光室，关闭通道小门。e在操作室内进行手工（或自动）送源、收源操作f当源确定收回时，操作人员应检查场地报警器显示无辐射剂量后，随身佩戴好个人射线报警器，进入曝光室。进入曝光室后立即将选择环逆时针旋至“锁定”处，再进行贴布片等工作。g工作结束后确定曝光场地内无辐射剂量后佩戴好个人射线报警器进入场地，脱离连接。h将Y射线探伤机放入贮源室。4.3 生产工艺流程图主要工序详见图4-1。图47生产工艺流程图I4.4 探伤工艺流程图图4-2探伤工艺流程图5污染源分析5.1 污染因子Y射线：丫射线探伤机利用CO衰变时发射的Y射线实现探伤目的，Y射线具有较强贯穿能力，因此丫射线探伤机的污染因子是丫射线。废液：洗片过程中产生的废显、定影液及胶片属于国家危险废物名录中感光材料废物HWI6,并无放射性。废气：探伤机工作时产生射线，造成室内空气电离，产生一定量的臭氧和氮氧化物。5.2 正常工况Y射线探伤机在不进行照相工作时，其所使用的放射源置于贮源容器内，虽然贮源容器对放射源产生的射线有很好的屏蔽作用，但一般的贮源容器不可能将各种射线完全屏蔽，当丫射线探伤机在对工件进行照相的工况下，必须将放射源从贮源容器中顶出，对被检工件进行照相，在此过程中，Y射线经透射、反射，对作业场所及周围环境产生辐射影响。5.3 事故工况本次环评使用的放射源属II类放射源，发生的事故工况主要有以下几种：1 .辐射装置在对工件进行照相的工况下，探伤室门机连锁失效，工作人员误入探伤室，或铅防护门未完全关闭，至使射线泄漏到探伤室外面，给工作人员及周围活动的人员造成不必要的照射。2 .放射源源闸开关出现故障不能收回或放射源安装不到位时，须由有经验和经过培训的技术人员进行处理，技术人员应做好个人的防护，并在整个过程中使用监测仪器进行场所监测。3 .检修机器时Y射线探伤机中的放射源从容器中掉出来。会对操作工人及可能到达的公众成员产生很强的辐射照射。4 .Y射线探伤机的放射源换源有专业的厂家进行，但在换源过程中出现故障（源不能及时安装到密封容器内）时，须由专业厂家有经验和经过培训的技术人员进行处理，技术人员应做好个人的防护，公司对周围工作人员作好疏散工作。5 .管理人员疏忽或人为故意造成源丢失或偷盗事故，将造成严重的安全隐患。6.人为故意引起的辐射照射。6辐射环境影响分析6.1 辐射工作开展情况根据公司提供的资料，公司已通过审批并已申领的辐射安全许可证规模为：己建探伤室2间。其中一号探伤室：已配备Co射线探伤机1台和6MeV直线加速器1台；二号探伤室：已配备IIry射线探伤机1台（含活度100Ci的Ilr放射源1枚），并备用19Iry射线探伤机1台（含活度100Ci的Ilr放射源1枚）。该公司的丫射线探伤机仅限在探伤室内工作，为保障探伤安全有序进行，公司已配置个人辐射剂量计6个，声光报警系统、门机联锁、辐射场报警装置和X、Y射线报警仪及电离辐射警示标志等防护措施用品，具体见表6-2辐射防护设备情况一览表。表62辐射防护设备情况一览表名称型号数量使用情况声光报警系统、门机联锁2套正常X、Y射线辐射场报警装置HM131-2套正常X、Y射线报警仪（便携式）HM131-B4只正常个人剂量计/6个正常HMl31-A型x、Y射线辐射场报警装置特点：公司一号和二号探伤室各配置一套HM131-A型x、射线辐射场报警装置（显示器安装在操作室）。由四通道报警联锁系统组成，可实时监测和显示四个不同区域的辐射剂量值，且与门、机联锁，具备声光报警功能，可以自由设定报警阈值（一般情况下设定为2Svh）,超过此限值即报警。上班前将此装置开启，通过其显示的四个剂量值可以判断各个监测点目前的辐射情况。该报警装置显示的剂量值从上到下，依次为操作室、迷道、曝光室内远源场和近源场的剂量值。确认安全后打开防护门，携带便携式辐射报警器（HMI31-B型：设定报警阀值为2Svh）进入曝光室，进行探伤工作。接好放射源，在各工作人员全部退出曝光室并关闭防护门以前，无法进行送源工作。送源后，操作室显示剂量值，最高为9999Svh,并开始报警，直至曝光结束剂量降到所设阈值以下时，停止报警，方能从事下一次探伤操作。若有防护门未关闭或有其它异常情况发生时，将自动进行收源操作。通过该装置，可以实时了解自己工作环境的辐射剂量值，数据灵敏有效，最小显示值为001Sv/ho6.2 探伤室概况根据公司实际需要，确定本次环评的评价对象为：公司拟新建的三号探伤室，并新增COy探伤机1台（含活度为3.7×10,2Bq源1枚），新增CO探伤机储存在三号探伤室贮源室内根据公司提供的探伤室设计资料可知，中核苏阀横店机械有限公司在公司厂区内拟新建的探伤室为一层建筑。曝光室南北长约7.5m,东西宽约&5m,高6m,全无窗设计。工件门设计了门一机联锁安全装置和开机工作警示灯。平面布置见附图3,立面图见附图4,贮源室平面图见附图3,探伤室各屏蔽情况见表6-1。表探伤室屏蔽怪兄一览表名称三号探伤室曝光室面积63.75m2探伤室四周墙体厚度L4m混凝土曝光室顶棚厚度IOoOmm厚混凝土工件出入门屏蔽情况门洞宽350OmmX高350Omm门宽500OmmX高4400mm,厚度：134OnIin混凝±+6Omm钢板工作人员出入门门洞宽210OnlmX高85Omm门宽2500InmX高1400mm,敷设106m钢板+4mm铅当量铅板通风设施地下U型通风管道，距地下约1米，直径约40Omm电缆管线地下U形电缆孔，距地下约1米，直径约40Omm迷道L型迷道，长425OnImX宽85Omm,密度墙厚度IooOmm贮源室位于探伤室东北侧，尺寸为L5m×1.OmX1.2m,墙为50Omm混凝土,门为60mm钢板+1OnIm铅板6.2探伤室及其周围辐射环境现状水平监测为了解中核苏阀横店机械有限公司V射线探伤室及其周围的辐射环境现状水平，评价单位于2015年5月12日对探伤室拟建址周围进行辐射环境本底水平现场监测。6.2.1 监测仪器与规范监测仪器的参数与规范见表6-2。6.2.2 监测结果及评价监测结果见表6-3,现状监测点位见附图2。表62Xy射线剂量率监测仪器参数与规范项目内容仪器名称X-y剂量监测仪仪器型号FH40G+FHZ672E-10生产公司家Thenno公司能量响应在60keV3McV范围内误差±15%His里程X-:lnSvh"100USv/h检定证书上海市计量测试技术研究院检定证书(检定证书编号：2014H21-20-003654)有效期：2014年8月13日2015年8月12日监测规范环境地表Y辐射剂量率测定规范(GB/T14583-93)辐射环境监测技术规范(HJ/T61-2001)表6T探伤物建址及其周目脚境背景!幽结果”监测点位监测点位描述辐射剂量率(nSvh)平均值标准差1拟建探伤室东侧167.23.02拟建探伤室西侧171.13.13拟建探伤室南侧174.32.94拟建探伤室北侧160.42.9注：1)监测结果未扣除宇宙射线的响应。由表6-3的监测结果可知，X射线探伤室拟建址各监测点位的Y辐射剂量率在160.4174.3喧丫加之间，由浙江省环境天然放射性水平调查报告可知，金华地区辐射剂量率在62467nGyh之间，可见其辐射剂量率处于一般本底水平，未见异常。6.2.3 质量保磁施合理布设监测点位，保证各监测点位布设的科学性和可比性。监测方法采用国家有关部门颁布的标准，监测人员经考核并持有合格证书上1.Lj冈。监测仪器每年定期经计量部门检定，检定合格后方可使用。每次测量前、后均检查仪器的工作状态是否正常，并用检验源对仪器进行校验。由专业人员按操作规程操作仪器，并做好记录。监测报告严格实行三级审核制度，经过校对、校核，最后由技术总负责人审定。6.3 建设或安装期的辐射环境影响分析y射线探伤机只有在项目建成后，经浙江省环境保护厅批准才准购置放射源，因此，在建设过程中，放射源对周围环境无辐射影响。根据环发20078号精神：“探伤装置装源(包括更换放射源)应由放射源生产单位进行操作，并承担安全责任。生产、销售、使用探伤装置单位不得自行进行装源操作。”公司所用的y射线探伤机内置的放射源将由放射源由专业单位定期更换。因此，换装放射源具体实施过程不对本公司辐射工作人员产生辐射影响。6.4 运行期的辐射环境影响分析6.4. 6.4.160CO探伤室6.5. 1.I探伤使用情况(1)探伤室主要使用设备为：100Ci的CoY射线探伤机；平均能量为L25MeV;(2)探伤使用范围：其距离各侧墙体外30Cm处的最近距离为4.2m由设计资料可知，单位安全贮源室固定置于曝光室东北角。(3)探伤机工作量：年预计开机探伤时间为60CO探伤机500小时。6.4.1.2 贮源室选址合理性分析经核实，待本项目实施后，该公司配置的1枚放射源将放置于三号探伤室的东北角贮源室内，位于探伤室室内，除辐射工作人员在工作过程中会靠近外，其他人员不会其周围活动。因此可分析得，其选址合理。6.4.1.3 探伤室辐射屏蔽设计符合性分析本项目没有合适的类比项目，只能采用理论计算的方法来计算探伤室辐射屏蔽设计的符合性。在各侧墙体外选取评估参考点，根据不同部位确定相应居留因子，再按透射减弱系数和半值层厚度数据计算屏蔽材料的厚度。(一)距放射源Inl处的最大比释动能率(依据为工业射线探伤卫生防护标准(GBZ132-2008)四周墙体和门的屏蔽分析Kn=(A×Tk)a(6.1)式中：KX为当距离为ao时，该点的最高比释动能率A为放射源的预期最大放射性活度，GBq;Ik为比释动能率常数(mGy.m2)/(h.GBq);查得OCo的比释动能率常数为0.35o可得出源时，距放射源Im处的最大比释动能率；Kx=O.35×3700l2=1295.OmGy/h(二)防护墙体和防护门理论计算(1)漏射和主射时参考点剂量率计算公式(6.2)式中D为计算点剂量率，GyhDo为源项剂量率，Gyh;r为计算点到源点的距离，m;d,为第i种屏蔽体的厚度，cm;TVT为第i种屏蔽体的十分之一值层厚度，cm。(2)散射时参考点剂量率计算公式：式中D射为计算点散射剂量率，GyhD3为散射体处的剂量率，uGy/min;S为散射体面积，m2a为反射系数，混凝土取O.001;r、rg分别为源点到散射点、散射点到计算点的距离，mo(三)年附加有效剂量当量估算公式H=D,×t×0.7×10(mSv)(6.4)式中：Hg:射线外照射人均年有效剂量当量，O.25mSv;Dr:射线空气吸收剂量率，nGy/h;t:射线照射时间；07:剂量换算系数，Sv/Gy:将表6-4中的参数带入公式中，得出6C。Y射线探伤机开机工作时各侧墙外30cm处的剂量率，计算结果见表6-5。表6-4100CiCo剂量率与射线能量参数项目60Co(100Ci)1米位置处空气比释能率1.295Gy/h射线平均能量1.25MeV铅十值层厚度4.Ocm混凝土十值层厚度20.3cm表6T“Cb探伤机开机工作时探伤室各侧墙外30Cm处的剂量率点位射线类别计算点参数屏蔽体剂量率nGy/h代号描述R(In)TRmS2MAm屏蔽材料厚度mm1防护墙外30Cln处透射4.2/混凝土140092工件门外30Cln处透射5.6/混凝土+钢板1340+6053工作人员出入门外30Cin处透射4.4/混凝土+铅板106+48散射在迷道内至少散射3次，剂量率小于InGy/h计算得到探伤室边界(防护墙体、工件门和工作人员出入门)剂量率均小于IOnGyZh,符合工业丫射线探伤卫生防护标准(GBZI32-2008)中6.1的要求(辐射防护墙外30CIn处剂量率应小于2500nGyh）（三）屋顶的理论计算因为本项目屋顶上没有人员活动，所以主要考虑天空回散照射的影响来确定屋顶的屏蔽层厚度。参考NCRPREPORTNo.151第84页（5.D式可知：.二立华？57XB（6.5）苴中.RJ为浜/D为因天空回散照射引起的计算点的剂量当量率，nGyh,d;为辐射源到屋顶上方2米（经验值）处的距离，m,本项目为8m;ds为计算点到辐射源的距离，m,本项目20m（经验值）；Do为辐射源上方离加速器1米处的吸收剂量率，Gyh,本项目为1.295Gyh;fe为安全系数，本项目取2;（2为辐射源与墙面所张的立体角，sr;Q=4rg,-（6.6）Cd其中，a为屋顶长度之半，本项目为4.3m;b为屋顶宽度之半，本项目为3.8叫C为源到屋顶表面中心的距离，本项目取5m;1为源到屋顶边缘的距离日d=102462将上述参数带入式6-6中，可得。=532。根据设计，三号探伤室顶棚厚100Onln1,将上述参数带入式6-4,可得三号探伤室射线经顶棚与空气散射后，在地面上的剂量率为9nGyh0故三号探伤室顶棚屏蔽能力能达到防护耍求。_6.4.1.4辐射工作人员年附加有效剂量估算(一)探伤室周围工作人员的年附加有效剂量估算公司探伤室的年使用量为OCO探伤机的年使用时间为500小时。根据表6-5的计算结果，按式6-4预测辐射工作人员的年附加有效剂量，计算结果见表6-7和表6-80表67一号探伤室周围工作人员年附加有效剂量位置附加剂量率nGy/h运行时间h居留因子年有效剂量mSv防护墙外30Cnl处950010.003工件门外30Cnl处550010.002员工出入门前30CnI处850010.003由表6-7的预测结果可知，保守预测辐射工作人员所受年附加有效剂量最大为0.003mSv,小于5mSv的管理限值。6.4.1.5车间其他工作人员和公众成员该公司三号探伤室位于厂区内部，其开机工作时，工作警示灯开启，车间其他工作人员不会在探伤室周围停留；公司有严格的管理制度，公众成员一般不进该厂区。车间其他工作人员和公众人员不会接受额外的辐射照射，故符合电离辐射防护与辐射源安全基本标准(GB18871-2002)中的关于“剂量限值”的要求。6.5贮源室6.5.1 r½i-根据设计，三号探伤室内东南角设置贮源室，尺寸为长L5mx宽ImX高1.2m,屏蔽墙为50Omm厚混凝土，贮源室屏蔽门尺寸高LomX宽0.7m,下留5Omm缝，采用60mm厚钢板+IOmm厚铅板。同时由于其位于探伤室内东南角，除辐射工作人员在工作过程中会靠近外，其他人员不会其周围活动，故其选址基本合理。6.5.2 贮源室屏蔽分析本报告也采用理论计算的方式，保守考虑在最大可能工况条件下，对贮源室辐射屏蔽符合性进行分析。a.核素为：OCo,强度：3700GBq(100Ci);数量：1枚。b.Coy源贮源室：源放置于贮源室东南角，钢制防盗门外、墙体外与源容器距离均取1m,顶部外与源容器最近距离取1m。c.根据工业丫射线探伤放射防护标准(GBZI32-2008)中关于照射容器周围空气比释动能率控制值的要求，本项目以手提式探伤机源容器周围空气比释动能率控制值作为管理限值，保守假设，选取本项目源容器5cm处空气比释动能率为控制限值0.5mGyh,同时根据标准要求，放射源储存设施屏蔽应能使设施外表面的空气比释动能率小于2.5Gyh,或者审管部门批准的水平，此处Kg取0.0025mGyh,再根据式F=(KyXa?)/(KgXa2)做屏蔽计算，式中：FN为有用辐射的衰减度；KX为当距离为a。时，该点的最高比释动
