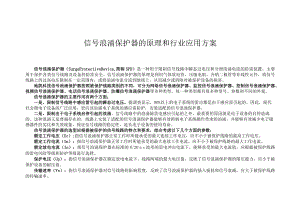

信号浪涌保护器的原理和行业应用方案信号浪涌保护器（SurgeProtectiveDevice,简称SPD）是一种用于限制信号线路中瞬态过电压和分泄浪涌电流的防雷装置，主要用于保护各类信号线路及设备的防雷安全。信号浪涌保护器的原理是利用气体放电管、压敏电阻、齐纳二极管等非线性元件，将信号线路上的过高电压限制在一定范围内，或将浪涌电流分流到地线上，从而减少或消除对被保护设备的损害。地凯科技信号浪涌保护器按照被保护线路类别的不同，可分为网络信号浪涌保护器、监控信号浪涌保护器、控制信号浪涌保护器、视频信号浪涌保护器、电话信号浪涌保护器、防爆信号浪涌保护器等多种类型，每一种类型都有很多种型号、参数和不同的外观。信号浪涌保护器的主要作用有两个方面：一是，限制信号线路中感应雷引起的瞬态过电压。据调查显示，80%以上的电子系统的雷击都是由于感应雷引起的。因此，现代社会微电子设备的广泛应用，更应该加强电子系统的感应雷防护，安装适配的信号浪涌保护器。二是，限制由于电子系统启停引起的浪涌。信号线路中的浪涌除雷电感应引起的之外，最重要的原因就是电子设备的启停造成的。这种浪涌又是普遍存在的，线路上安装了适配的信号浪涌保护器能够有效抑制电子系统操作带来的浪涌，并能够有效减少电子敏感器件的劣化和失效现象，保证信号线路的稳定性，延长电子设备的使用寿命。信号浪涌保护器的选型应根据被保护的信号线路的特点和要求，综合考虑以下几个方面的参数：额定工作电压（Uc）:指信号浪涌保护器正常工作时所能承受的最大连续工作电压，应不小于被保护线路的最高工作电压。额定工作电流（In）：指信号浪涌保护器正常工作时所能承受的最大连续工作电流，应不小于被保护线路的最大工作电流。额定放电电流（In）：指信号浪涌保护器在标准的8/20s波形的雷电冲击电流下，能够承受的最大电流值，应根据被保护线路的雷电风险等级和防护等级进行选择。保护电压（Up）：指信号浪涌保护器在额定放电电流下，线路两端的最大电压值，反映了信号浪涌保护器的限压能力，应小于被保护设备的耐压值。传输速率（Vs）：指信号浪涌保护器对信号线路的影响程度，反映了信号浪涌保护器的插入损耗和信号衰减，应大于被保护线路的传输速率。频带宽度(Bw)：指信号浪涌保护器对信号线路的影响范围，反映了信号浪涌保护器的通频特性和信号失真，应大于被保护线路的频带宽度。接地电阻(Rg):指信号浪涌保护器的接地端与大地之间的电阻值，反映了信号浪涌保护器的接地效果，应尽可能小，一般不大于10o地凯科技信号浪涌保护器的行业应用方案主要有以下几种：通信行业：信号浪涌保护器可用于保护通信基站、交换机、路由器、调制解调器、光纤收发器、电话机等通信设备和线路，防止雷电和其他电源干扰对通信系统造成损坏或中断。安防行业：信号浪涌保护器可用于保护监控摄像头、录像机、报警器、门禁控制器、感应器等安防设备和线路，防止雷电和其他电源干扰对安防系统造成损坏或失效。工业行业：信号浪涌保护器可用于保护传感器、变送器、执行器、控制器、仪表等工业设备和线路，防止雷电和其他电源干扰对工业系统造成损坏或误动作。电力行业：信号浪涌保护器可用于保护电能表、继电器、变压器、开关等电力设备和线路，防止雷电和其他电源干扰对电力系统造成损坏或跳闸。交通行业：信号浪涌保护器可用于保护信号灯、导航仪、雷达、无线电等交通设备和线路，防止雷电和其他电源干扰对交通系统造成损坏或事故。信号浪涌保护器的国标和案例体现主要有以下几个方面：国标：建筑物电子信息系统防雷技术规范GB50343-2012是我国目前权威的信号浪涌保护器的国家标准，规定了信号浪涌保护器的分类、选型、安装、检测、维护等技术要求，是信号浪涌保护器的设计、施工、验收的依据。GB/T18802.21-2004低压电涌保护器第21部分：信号线路的保护器性能要求和试验方法GB/T18802.22-2004低压电涌保护器第22部分：信号线路的保护器安装要求GB/T18802.23-2004低压电涌保护器第23部分：信号线路的保护器选择和应用原则信号浪涌保护器的案例体现有以下几个：案例一：某电力公司为了提高电力通信系统的可靠性，对其光纤通信线路进行了信号浪涌保护器的安装。根据GB/T18802.21-2004的要求，选择了符合CI级保护的光纤信号浪涌保护器，并按照GB/T18802.22-2004的规定，将其安装在光纤线路的两端，与光纤终端设备相连。安装后，经过雷暴季节的考验，光纤通信线路未发生任何故障，信号浪涌保护器起到了良好的保护作用。案例二：某铁路公司为了保护其信号系统的安全运行，对其信号电缆进行了信号浪涌保护器的安装。根据GB/T18802.21-2004的要求，选择了地凯科技符合Bl级保护的信号电缆浪涌保护器，并按照GB/T18802.22-2004的规定，将其安装在信号电缆的两端，与信号设备相连。安装后，经过多次雷击的考验，信号电缆未发生任何故障，信号浪涌保护器有效地避免了雷电对信号系统的破坏。案例三：某数据公司为了提高其视频系统的稳定性，对其视频线路进行了信号浪涌保护器的安装。根据GB/T18802.21-2004的要求，选择了地凯科技符合B2级保护的视频信号浪涌保护器，并按照GB/T18802.22-2004的规定，将其安装在视频线路的两端，与摄像机和监视器相连。安装后，经过多次雷电干扰的考验，视频线路未出现任何信号丢失或画面模糊的现象，信号浪涌保护器有效地提高了视频监控系统的画质和清晰度。
