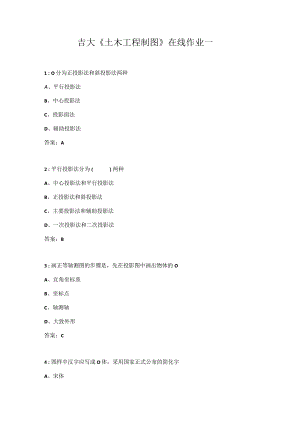

吉大《土木工程制图》在线作业一.docx

吉大土木工程制图在线作业一1：O分为正投影法和斜投影法两种A、平行投影法B、中心投影法C、投影面法D、辅助投影法答案：A2：平行投影法分为（）两种A、中心投影法和平行投影法B、正投影法和斜投影法C、主要投影法和辅助投影法D、一次投影法和二次投影法答案：B3：画正等轴测图的步骤是，先在投影图中画出物体的OA、宜角坐标系B、坐标点C、轴测轴D、大致外形答案：C4：图样中汉字应写成O体，采用国家正式公布的简化字A、宋体B、长仿宋C、隶书D、楷体答案：B5：使用圆规画圆时，应尽可能使钢针和铅芯（）于纸面。A、平行B、垂直C、倾斜D、远离答案：B6：横向定位轴线的编写顺序为（）A、从上至下B、从下至上C、从左至右D、从右至左答案：C7：尺寸线不能用其他图线代替，一般也（）与其他图线重合或画在其延长线上。A、不得B、可以C、允许D、必须答案：A8：标高的单位为OA、mB、cmC、mmD、dm答案：A9：总平面图中已建房屋用（）画出A、粗实线B、细实线C、中实线D、虚线答案：B10：制图国家标准规定，图纸的标题栏必须配置在由图框的（）位置A、左上角B、右下角C、左下角D、右上角答案：B11：AUtoCAD可以存储的文件类型有（）A.dwgB、 .epsC、 .DXFD、 .doc12：AUtoCAD中对图层的操作有哪些OA、关闭B、引用C冻结D、锁定答案：A,C,D13：下列哪些是AUtOCAD中命令调用的方法（）A、屏幕菜单B、在命令行输入命令C、工具菜单D、下拉菜单答案：A7BzCzD14：两条空间直线的相对位置有三种情况，分别为：（）A、重合B、平行C、相交D、交叉答案：B,C,D15：在绘制中，AUtoCAD有哪几种选择方法（）A、Windows选择B、CroSSing选择C、ALL选择D、点选16：在镜像时.镜像线是一条临时的参照线，镜像后并不保留A、错误B、正确答案：B17：土建制图中一般使用三种线宽，其互成一定的比例，即粗线、中粗线、细线（比例为d:0.5d:0.25d）A、错误B、正确答案：B18：建筑详图一般用小比例画出A、错误B、正确答案：A19：标高有相对标高和绝对标高之分。A、错误B、正确答案：B20：新建的图层的名称可以含有通配符（如"*和"?”）A、错误B、正确答案：A21：在配筋图中，可见的钢筋用细实线表示A、错误B正确答案：A22：使用WBLoeK命令创建的块，可以用于任何图形中A、错误B、正确答案：B23：建筑总平面图一般用大比例画出A、错误B、正确答案：A24：用ZOOm命令可将屏幕上显示的图形以大于或小于图形原尺寸进行显示，而图形的实际尺寸保持不变A、错误B、正确答案：B25：建筑平面图一般包括底层平面图、标准层平面图和顶层平面图A、错误B、正确答案：B原创作者徐高峰
