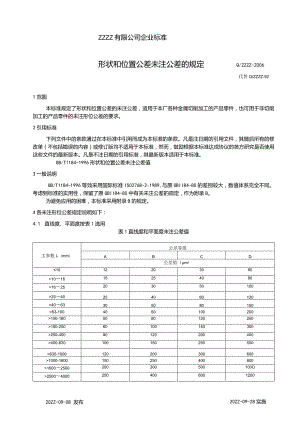

ZZZZ有限公司企业标准形状和位置公差未注公差的规定Q/ZZZZ-2006代替Q/ZZZZ-921范围本标准规定了形状和位置公差的未注公差，适用于本厂各种金属切削加工的产品零件，也可用于非切削加工的产品零件的未注形位公差的要求。2引用标准下列文件中的条款通过在本标准中引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用标准，其最新版本适用于本标准。GB/T1184-1996形状和位置公差未注公差值3一般说明GB/T1184-1996等效采用国际标准IS02768-2:1989,与原GBII84-80的差别较大，数值体系完全不同。考虑到标准的实用性，保留了原GBII84-80中有关未注公差的规定，作为附录B。为避免应用的困难，本标准采用附录B的规定。4各未注形位公差规定说明如下：4.1 直线度、平面度按表1选用表1直线度和平面度未注公差值主参数L（mm）公差等级ABCD公差值（m）1012203060>101615254080>1625203050100>2540254060120>4063305080150>63-1004060100200>100-1605080120250>160-25060100150300>250-40080120200400>400-630100150250500>630-1000120200300600>1000-1600150250400800>16002500200300500100O>25004000250400600120020ZZ-09-08 发布20ZZ-09-28实施续表1主参数L(mm)公差等级ABCD公差值(m)>4000-63003005008001500>6300-1000040060010002000注：表中规定A、B、C、D四级未注形位公差公差值的适用范围规定如下：(1) A级适用于机加工零件直线度要求；(2) B级适用于精密铸件，粉末冶金件，塑料件的直线度要求及机加工零件的平面度要求；(3) C级适用于冷冲压件直线度要求及精密铸件，粉末冶金件，塑料件的平面度要求；(4) D级适用于冷冲压件的平面度要求；(5)上述规定之外的制件均不考核直线度及平面度；(6)表中主参数L使用于平面度时，对多边形来讲其最长边为L,对圆或球来讲直径为L,对椭圆来讲，其长轴为L4.2 同轴度和对称度按表2选用表2同轴度和对称度未注公差值主参数L(mm)公差等级ABCD公差值(Pm)115254060>1-320406012036255080150>6103060100200>10184080120250>183050100150300>305060120200400>5012080150250500>120250100200300600>250500120250400800>5008001503005001000>80012502004006001200>125020002505008001500>2000315030060010002000>3150500040080012002500>50008000500100015003000>8000IoOoo600120020004000注：表中规定A、B、C、D四级未注形位公差公差值的适用范围规定如下：(I)A级适用于机械加工制件；(2)B级适用于塑料件，粉末冶金件，冷冲截零件；(3)C级适用于精密铸件；(4)D级适用于冷压踏弯或红冲截零件；(5)上述规定之外的制件，均不考核同轴度，对称度；(6)同轴度、对称度的基本尺寸，按制件大端为准(D、L)如下图1；(7)多边形轴颈按外切圆直径为基本尺寸。图14.3 圆度：由尺寸公差自然控制，即等于尺寸公差值的一半。4.4 圆柱度：被测要素应遵循包容原则，规定如下：即产品零件图样的圆柱直径尺寸之后标有符号的圆柱表面，其圆柱度公差值为圆柱直径尺寸公差的一半；反之，不标有（D的圆柱表面，其圆柱度要求由圆度和直线度的未注公差分别控制。4.5 平行度：对于需遵循包容原则，标有色的平行要素，其平行度应在尺寸公差内。4.5.1 外平行要素的实际表面，不得大于尺寸为最大极限尺寸的理想几何形状，任意处的局部实际最小尺寸不得小于最小极限尺寸（见图2）图24.5.2 内平行要素的实际表面，不得小于尺寸为最小极限尺寸的理想几何形状，任意处的局部实际最大尺寸不得大于最大极限尺寸（见图3）图3说明：对于图样上某要素给定的形位公差需要遵守包容原则时，应在该要素的尺寸公差后面标注符号©,未注公差时即注在尺寸后，（见图4a至4b）25M©25©图4a图4b4.6 垂直度,倾斜度4.6.1垂直度规定由尺寸公差和要素自身直线度或平面度未注公差值分别控制。4. 6.2倾斜度规定由角度公差和要素自身直线度或平面度未注公差值分别控制。4.7 跳动：包括圆跳动和全跳动，由要素形状（圆度、圆柱度等）和位置（同轴度）的未注公差的综合值来控制。4.8 位置和线面轮廓度：可由尺寸公差（或未注公差）控制。5各主参数图例：5.1主参数L见图5：5.2主参数d（D）图例见图6：PHi卜图65.3主参数L、d（D）图例见图7：附加说明：本标准由ZZZZ有限公司研发中心提出。本标准主要起草人：ZZZZ本标准所代替标准的历次版本发布情况:Q/
