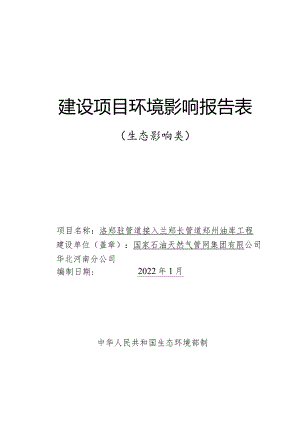

建设项目环境影响报告表（生态影响类）项目名称：洛郑驻管道接入兰郑长管道郑州油库工程建设单位（盖章）：国家石油天然气管网集团有限公司华北河南分公司编制日期:2022年1月中华人民共和国生态环境部制一、建设项目基本情况建设项目名称洛郑驻管道接入兰郑长管道郑州油库工程项目代码2201-410100-04-01-746144建设单位联系人吴振联系方式5*1建设地点河南省新郑市郭店镇兰郑长管道郑州分输泵站（郑州油库）地理坐标起点：（113度40分29.812秒，34度31分17.381秒）、终点:（1点度40分29.8分秒，34度31分17.195秒）建设项目行业类别五十二、交通运输业、管道运输业-147.原油、成品油、天然气管线（不含城市天然气管线;不含城镇燃气管线；不含企业厂区内管道）中“其他”类用地（用海）面积（m?）/长度（km）用地面积1200m2长度0.6km建设性质口新建（迁建）0改建口扩建口技术改造建设项目申报情形0首次申报项目口不予批准后再次申报项目口超五年重新审核项目“重大变动重新报批项目项目审批（核准/备案）部门（选填）郑州市发展和改革委员会项目审批（核准/备案）文号（选填）郑发改审批202232号总投资（万元）3819环保投资（万元）13.6环保投资占比（%）0.36施工工期1个月是否开工建设0否口是：专项评价设置情况根据建设项目环境影响报告表编制技术指南（生态影响类），项目属于原油、成品油、天然气管线项目，应设环境风险环境影响专项评价规划情况国家石油天然气管网集团有限公司华北分公司关于洛郑驻管道接入兰郑长管道郑州油库工程可行性研究报告的批复（华北管道2021117号文）规划环境影响评价情况无规划及规划环境影响评价符合性分析1、与行业规划华北管道2021117号文的相符性分析项目建设情况与行业规划华北管道2021117号文的相符性分析见表Io表1项目建设情况与华北管道2021117号文相符性一览表名称项目建设内容华北管道2021117号文内容相符性项目名称洛郑驻管道接入兰郑长管道郑州油库工程洛郑驻管道接入兰郑长管道郑州油库工程相符国家石油天然气管网集团有限公司华北河南分公司国家石油天然气管网集团有限公司华北河南分公司相符建设地点河南省新郑市郭店镇兰郑长管道郑州分输泵站（郑州油库）河南省新郑市郭店镇兰郑长管道郑州分输泵站（郑州油库）相符要设容主建内L在兰郑长管道郑州油库所在位置，将洛郑驻管道引入郑州油库内，引入管道长度约600米、直径D273X6.4亳米、设计压力8.0兆帕，实现洛郑驻管道与兰郑长管道互联互通。2.新建计量站。在郑州油库工艺设备区东侧预留场地内新建70平方米钢结构计量棚1座，内设油品界面检测、过滤、调压、计量等设施；改造郑州油库原综合控制室，用作新建计量站办公、会议，原综合控制室东侧增设钢楼梯一部；新建计量站不增加定员，纳入兰郑长管道统一进行运行及管理。3.新增自动控制系统及相关配套设施。计量数据接入郑州油库光通信设备，同步接入洛郑驻管道已建光通信系统。4.调整郑州油库储罐功能。其中，1座5万立方、3座2万立方储罐作为工艺运行罐，1座5000立方混油罐调整为泄压罐；工程消防、给排水、电气、防雷等依托郑州油库原有系统改造，污油管道接入原有污油罐。L在兰郑长管道郑州油库所在位置，将洛郑驻管道引入郑州油库内，引入管道长度约600米、直径D273X6.4亳米、设计压力8.0兆帕,实现洛郑驻管道与兰郑长管道互联互通。2.新建计量站。在郑州油库工艺设备区东侧预留场地内新建70平方米钢结构计量棚1座，内设油品界面检测、过滤、调压、计量等设施；改造郑州油库原综合控制室，用作新建计量站办公、会议，原综合控制室东侧增设钢楼梯一部；新建计量站不增加定员，纳入兰郑长管道统一进行运行及管理。3 .新增自动控制系统及相关配套设施。计量数据接入郑州油库光通信设备，同步接入洛郑驻管道已建光通信系统。4 .调整郑州油库储罐功能。其中，1座5万立方、3座2万立方储罐作为工艺运行罐，1座5000立方混油罐调整为泄压罐；工程消防、给排水、电气、防雷等依托郑州油库原有系统改造，污油管道接入原有污油罐。相符其他符合性分析1、“三线一单”控制要求的相符性1.1 与生态红线区域保护规划的相符性分析对照河南省生态保护红线划定方案，本项目拟建地不在河南省生态红线区域范围内，本次项目建设不触碰河南省生态保护红线。1.2 环境质量底线相符性分析（1）水环境质量底线为了解评价区纳污水体背景值情况，本次评价引用郑州市政务网郑州市10条河流2020年6月-11月潮河水质报告中潮河（潮河入七里河处）水质监测数据监测结果显示，潮河（潮河入七里河处断面）pH、COD、氨氮、SS、总磷现状值均能够满足地表水环境质量标准（GB3838-2002）IV类标准要求，区域水环境质量较好。项目废水排放对地表水环境影响很小，不触碰水环境质量底线。(2)环境空气质量底线本次评价选用2020年新郑市环境空气月报中新郑新区站点数据，环境空气中二氧化氮、二氧化硫、一氧化碳达到环境空气质量标准(GB3095-2012)二级标准，可吸入颗粒物、细颗粒物和臭氧8小时超出环境空气质量标准(GB3095-20I2)二级标准。项目区域环境空气质量为不达标区，不达标的基本污染物是PMI°、PMz5以及。3，达标的基本污染物是So2、No2以及CO。本项目运营期主要废气为非甲烷总烧，各工序废气经过可行技术处理后，均能够达标排放，对区域环境空气质量影响不大。项目建设不触碰环境空气质量底线。(3)声环境质量根据现状监测报告，项目周边声环境质量能够满足声环境质量标准(GB3096-2008)中的2类标准的要求，对区域声环境质量影响较小。综上，本项目建设不突破区域环境质量底线。1.3 资源利用上线相符性分析本项目运营期主要消耗的资源为电能，项目设计优先考虑资源节约，项目不新增劳动定员，不新增生活用水。项目电能资源等均依托现有工程统一供给，不触碰资源利用上限，符合资源利用上线要求。1.4 环境准入负面清单相符性分析本次工程位于新郑市郭店镇，根据产业结构调整指导目录(2019年本)本项目属于鼓励类项目，不属于负面清单的限制、淘汰类控制内容。本项目位于郑州市新郑市郭店镇兰郑长管道郑州分输泵站(郑州油库)，根据郑州市人民政府关于实施“三线一单”生态环境分区管控的意见(郑政202113号文)，新郑市共涉及管控单元数为19个，本项目在郑州市生态环境管控单元分布示意图中的位置属于重点管控单元一新郑市水重点、布局敏感、深层承压水严重超采区(环境管控单元编码：ZH41018420015),本项目与郑州市生态环境准入清单相符性分析见表2o与新郑市生态环境总体准入要求相符性分析见表3。表2本项目与郑州市生态环境准入清单相符性分析生态环境准入清单本项目是否相符空间布局约束严禁在黄河干流和主要支流临岸一定范围内新建“两高一资”项目及相关产业园区，持续推进黄河流域高耗水、高污染、高风险产业布局本项目不属于“两高一资”项目，项目选址不在饮用水水源保护区范围内。项目优化和结构调整。饮用水水源一级保护区内禁止新建、改建、扩建与供水设施和保护水源无关的建设项目，禁止设置排污口，已设置的排污口必须拆除，禁所用能源主要为电，不涉及煤炭能源止丛事网箱养殖、旅游、游泳、垂钓或者其他可能污染饮用水水体的活动。饮用水水源二级保护区内禁止新建、改建、扩建排放污染物的建设项目，禁止设置排污口。严格控制新建露天开采矿山，“三区两线”范围内严禁新建露天开采矿山。地质遗迹保护区、各类自然保护区、风景名胜区、军事禁区、国家和省法律法规规定禁止从事矿业活动的区域禁止开采。全面落实能源消费总量和强度“双控”，推行用能预算管理和区域能评制度，实施煤炭消费替代，所有新建、改建、扩建耗煤项目一律实施煤炭减量或等量替代。坚决遏制高耗能、高排放项目盲目发展，推动绿色转型和高质量发展。新、改、扩建“两高”项目严格落实生态环境部关于加强高耗能、高排放建设项目生态环境源头防控的指导意见(环环评(2021)45号)和河南省生态环境厅关于加强“两高”项目生态环境源头防控的实施意见(豫环文(2021)100号)要求。污染继s>控新、改、扩建项目主要污染物排放要求满足当地总量减排要求。本项目运营期无新增废水产生；废气主要为计量站的泵、阀门等密封点有部分无组织非甲烷总怠排放，经定期开展LDAR泄濡检测与修复工作可以有效减少废气的非正常排放。“十四五”期间，全市水环境国、省控断面水质达到国家、省考核目标要求，稳定劣V类水体消除成果，县级以上集中式饮用水水源地取水口水质达标率100%,地下水质量考核点位水质级别保持稳定，县城以上建成区黑臭水体全面消除，南水北调中线王渠水质保持稳定全市空气质量持续改善，PM”年均浓度等指标完成国家、省考核目标要求。积极推进污水处理和再生水利用设施建设，进一步提高污水处理厂深度处理和再生水利用水平。新、改、扩建城镇污水处理厂按所在区域其尾水排放达到或优于河南省黄河流域水污染物排放标准(DB4120872021)、贾鲁河流域水污染物排放标准(DB419082(H4)表1和城镇污水处理厂污染物排放标准(GB18918-2002)一级A标准要求。加快建设农村生活污水收集管网和污水处理设施，处理后的废水须达到农村生活污水处理设施水污染物排放标准(DB4118202019)排放限值要求。新建一升级省级产业集聚区要同步规划、建设污水、垃圾集中收集等设施，污水集中处理设施必须做到稳定达标运行，同时安装自动在线监控装置；加快推进其他各类各级园区污水管网和集中处理设施建设。排污单位对污水进行预处理后向污水集中处理设施排放的，应当符合集中处理设施的接纳标准。新建、改建、扩建涉VOCs排放项目应加强废气收集，安装适宜高效治理设施。巩固提升农用地分类管理和安全利用，有序实施建设用地风险管控和治理修复。“十四五”期间，全市控制农业源氨排放，加强秸秆禁烧与综合利用工作，主要农作物化肥农药施用量保持负增长，化肥、农药利用率均达到43%以上，规模养殖场粪污处理设施装备全配套，全市基本实现农膜全部回收一源用要KK利基球“十四五”期间，发展绿色低碳能源，提高清本项目运营期能源消耗主要为电能，不涉及煤炭等能源。且不新增用水量。项目不新增永久占地，施工期临时占地在施工期结束后采取相应的水保措施和植被恢复补偿措施。满足资源利用效率要求洁能源利用比例，全市能耗“双控”指标和煤炭消费总量控制完成国家、省下达目标要求。十四五”期间，持续推进农业、工业、城镇等重点领域节水，提高水资源利用效率，开展最严格水资源管理制度考核；完善再生水利用管网建设，提升再生水利用率；全市年用水总量控制完成国家、省下达目标要求。实行严格的耕地保护制度和节约用地制度，提高土地资源利用效率。“十四五”期间，全市受污染耕地安全利用率力争实现100%,污染地块安全利用率力争实现100%O表3本项目与新郑市生态环境总体准入要求相符性分析序号环境管控单元名称环境管控单元编码管控单元分类管控要求本项目相符性分析1新郑市水重点、布局敏感、深层承压水严重超采区ZH41018420015重点管控单元空间布局约束1、严格控制新建、扩建高排放、高污染项目。2、严格控制高耗水新建、改建、扩建项目，推进高耗水企业向水资源条件允许的产业集聚区集中。3、新、改、扩建“两高”项目严格落实生态环境部关于加强高耗能、高排放建设项目生态环境源头防控的指导意见(环环评(2021)45号)和河南省生态环境厅关于加强“两高”项目生态环境源头防控的实施意见(豫环文(2021)100号)要求。本项目无废水产生；不涉及二氧化硫、氮氧心物排放，VOCs排放执行关于全省开展工业企业挥发性有机物专项治理工作中排放建议值的通知(豫环攻坚办污染物排放管1、新建或扩建城镇污水处理厂必须达到或优于贾鲁河流域水污染物排放标准(DB41/908-2014)表1排放标准。2、加快建设农村生活污水控收集管网和污水处理设施。处理后的废水须达到农村生活污水处理设施水污染物排放标准(DB41/1820-20I9)排放限俏耍耒3、重点行业二氧:化硫、氮氧化物、颗粒物、VOCS全面执行大气污染物特别排放限值。(2017)162号)和挥发性有机物无组织排放控制标准(GB37822-2019)标准。本项目所在厂区建立有健全环境风险防控体系，制定有环境风险应急预案，有突发事件应急物资储备库，成立了应急组织机构。环境风险防控1、建立健全环境风险防控体系，制定环境风险应急预案，建设突发事件应急物资储备库，成立应急组织机构。资源利用效率要求1、除经严格审批的应急供水、生活及特种需求供水外，其他供水禁止使用深层承压水。2、加强水资源开发利用效率，提高再生水利用率。加快区域配套自来水厂建设，逐步取缔企业自备地下水井。综上，本项目建设满足“三线一单”相关控制要求。2、与集中式饮用水源地保护规划相符性分析根据郑州市城市集中式饮用水水源地环境保护规划(郑政(2009)6号)相关内容，望京楼水库一级保护区：望京楼水库和老观寨水库的整个水域：两水库之间的黄水河区段水域；对应水域外300米、郑新公路以西的陆域，保护区面积4.53km2(二级保护区：一级区以外Io(X)米、107国道以东的陆域，面积为15.84km?。新郑市人民政府2016年10月25日发布新郑市人民政府关于调整望京楼水库饮用水水源地的决定(新政文(2016)66号)，该决定调整望京楼水库地表水饮用水源地，保留老观寨水库区域(自S102至老观寨水库大坝)，取消望京楼水库区域(自老观寨水库大坝至万邓路望京楼水库大坝)。本项目厂址距离老观寨水库二级保护区边界线950m,不在望京楼水库(含老观寨水库)饮用水源地保护区范围内。3、产业政策相符性分析根据产业结构调整指导目录(2019年木)，木项目属第一类第七项石油、天然气''第3条"原油、天然气、液化天然气、成品油的储运和管道输送设施、网络和液化天然气加注设施建设”，为鼓励类项目，符合国家产业政策。项目已得到郑州市发展和改革委员会的核准批复，批复文件为关于洛郑驻管道接入兰郑长管道郑州油库工程项目核准的批复（郑发改审批202232号文）。项目周围无生活饮用水水源保护区、无重大文物古迹、无国家重点保护的珍惜动物和濒危植物。本工程建成后，各种污染物经环评所提治理措施处理后，均可做到达标排放或综合利用，对周围环境影响较小。二、建设内容本项目改线线路总长度为600m,起点终点位于河南省新郑市郭店镇兰郑长管道郑州分输泵站地理位置（郑州油库）东侧35m处，本项目地理位置图及路由见图1。图1本项目地理位置图项H组成及规模1、工程建设内容概况洛阳驻马店成品油管道距兰郑长管道郑州分输泵站（郑州油库）最短直线距离仅35m。洛阳.驻马店成品油管道郑州-许昌段设计压力8.0MPa、管径D273×6.4mmo本项目拟对洛阳-驻马店成品油管道干线进行改线，使其经过站内，实现洛阳驻马店成品油管道与兰郑长管道在郑州分输泵站互联互通。在兰郑长管道郑州分输泵站内设置分输计量站1座，设油品界面检测、过滤、调压、计量设施，洛阳-驻马店成品油管道来油后经过滤、调压、计量进入郑州油库。本工程计量站计划利用兰郑长管道郑州分输泵站工艺设备区东侧空地，最终接入郑州分输泵站储罐罐前汇管。经查阅建设项目环境影响评价分类管理名录（2021版）的规定，本项目属于五十二、交通运输业、管道运输业-147.原油、成品油、天然气管线（不含城市天然气管线；不含城镇燃气管线；不含企业厂区内管道）。本项目管道长度约600m,条管道同沟敷设，其中接入管道在郑州油库站外线路部分长度约70m（两条管道长度），不属于企业厂区内管道，故属于其他类，应编制环境影响报告表。本次改造工程的主要内容为：对洛郑驻管道干线进行动火，接入郑州油库管道长度约600m,两条管道同沟敷设，其中接入管道站外线路部分长度约70m（两条管道长度），接入管道站内工艺部分长度约530m（两条管道长度），管道规格为D273x6.4mmL360N无缝钢管，均采用常温型三层PE加强级防腐层，设计压力8.0MPa,接入管道站外线路部分与接入管道站内工艺部分的分界点为围墙附近的绝缘接头处；在已建工艺设备区东侧预留场地内新建工艺设备区；区内设油品界面检测、过滤、调压、计量等设施，最终将洛郑驻管道的成品油接入至郑州油库储罐罐前汇管；新增自动控制系统及相关配套设施。调整郑州油库储罐功能：将现有1座5万立方、3座2万立方临时储油罐调整为本次工程的工艺运行罐，现有1座5000立方混油罐调整为本次工程的泄压罐；工程消防、给排水、电气、防雷等依托郑州油库原有系统改造，污油管道接入原有污油皤。2、项目工程布置2.1 主体工程2.1.1 线路工程表4线路主要工程量一览表序号项目单位数量备注线路用管L360N273×6.4无缝钢管m600弯管曲率半径R=6D二管件清管弯头R=6D,DN250,90度个4/三封堵停输封堵（273管道）处1/四原管无害化处理油品回收次1/原管道清洗次1/原管道拆除m20/五土石方量管沟开挖土石方量103m30.16/2.1.2 穿越工程本工程沿线无水域大中型穿跨越工程。本工程接入管道站外线路部分需穿越郑州油库东侧围墙外进场公路1处，采用顶管方式穿越，穿越长度14m,套管规格为D1500。套管内敷设2条进出站场的接入管道。套管穿越公路时，套管顶的埋深N1.2m,套管应伸出公路边沟外2m,并且应确保顶管工作坑的开挖不会影响公路附属设施。保护套管应采用钢筋混凝土套管，执行标准混凝土和钢筋混凝土排水管(GBT11836-2009),本工程管道顶管穿越公路时，采用1根套管穿越的方式，套管规格为DRCPIIID1500mm(内径)×150mm(壁厚)×2000mm(长度)C型钢承口管。套管内空间可进行填细沙处理，不设检漏管，套管内管道净距0.5m。2.1.3 站场工程(1)主要工艺设施1)油罐：利用郑州油库原有的5。Uom3拱顶混油罐1座，同时兼做泄压罐。2)过滤器/进站过漉器2台。3)调节阀：2台，进站设压力调节阀2台。4)消气器：消气器4台，4路分输支路各1台。5)计量设施,质量流量计4套，4路分输支路各1套。(2)计量站工艺流程郑州油库计量站工艺流程主要为：1)洛郑驻管道油品不接入郑州油库的输油流程洛郑驻管道T干线截断电动球阀(OOIMOV01。IP)许昌分输泵站。2)洛郑驻管道油品接入郑州油库的输油流程(1)正输接收纯油流程：洛郑驻管道来油T电液联动球阀(OOIESDV01U2I)T过滤(OO9SR0101P、109SR02()11)T调压(009PVOlO3P、009PVO203P)T消气(005DAOlOIP、005DA0201P)T计量(005FM(HOlP、005FMo201P)T去郑州油库汽油/柴油进罐汇管。(2)混油切割流程洛郑驻管道来油T电液联动球阀(OOIESDVOl02P)-过漉(009SROlOlP、109SR0201P)-调压(009PVolo3P、()09PVO203P)T消气(OO5DA0101P、005DA0201P)计量(005FMolOIP、005FMo201P)-电动球阀(OllMOV(H(HP)混油罐(FRTO214)(依托现有油库的1座5万立方、3座2万立方储罐功能调整为混油罐)。(3)泄压流程：洛郑驻管道来油-电液联动球阀(OoIESDVOl02P)T过滤(009SRolOIP、009SR0201P)T调压(009PVolo3P、009PVO203P)T泄压阀(008SRVOlo2P)T混油罐(兼做泄压罐FRTO214)(依托现有油库的1座5000立方混油罐兼做泄压罐)。2.2 辅助工程2.2.1 管道附属工程根据管道干线标记设置技术规定（SYf6064-2017）的规定，沿线应设置以下标志桩：I）警示牌设置为保护管道不受意外力破坏，提高管道沿线群众保护管道的意识，成品油管道沿途设置一定数量的警示牌。根据中国石化销售有限公司成品油管道完整性管理实施体系文件中高后果区三桩一牌的设置的规定，本工程管道沿线设置2块警示牌。2）管道标识（警示）带对于工程全线开挖段管沟，在管道箱涵正上方两侧距箱涵顶500mm的位置各设置管道标识（警示）带一条，用以保护管道及通信设施。敷设标识（警示）带时应注意保证其敷设在管道上方，兼顾到管道和光缆两方面，标识（警示）带的字体朝上。敷设标识（警示）带要平直，管道大回填时，要注意最先同填土的颗粒不易过大，否则会损坏标识带。地貌恢复过程中注意大型机具规范施工，减少对标识（警示）带的破坏。2.3 依托工程本工程消防、给排水、供电等公用工程及施工期部分环保工程均依托郑州油库。具体依托情况见下表。表5本工程依托情况一览表序号本工程依托项目郑州油库现有设施与本项目关系1消防工程油库现有消防设施依托2给排水工程生活供水管网和生活污水处理设施依托3供电工程油库现有供电设施依托4混油罐、泄压罐现有1座5万立方、3座2万立方储皤调整为本工程的混油罐，1座5000立方混油罐调整为本工程的泄压罐依托5计量站和管道巡线工作人员从油库现有员工中抽调依托6施工期生活污水油库现有生活污水处理设施依托7标志桩及警示牌标志桩及警示牌依托2.4 临时工程本工程涉及的临时工程主要为施工期的临时占地。管道建设临时占地主要包括施工作业带占地、施工临时通道占地、堆管及设备、材料存放用地、动火工程施工场地几个方面。根据本工程设计施工方案，临时占地面积为1600m2°3、输油工艺3.1 输送油品及性质本工程输送的油品主要为汽油和柴油，汽油为92#、95#两个牌号，柴油为0#,输送柴油、汽油随不同年份变化，设计输量为221。油品的性质见表6。表6油品性质表品种密度(tm3)闪点干点粘度（mr112s）火灾危险性15.637.815.637.8汽油92#0.7339-0.73350.7139-0.713528197-1960.5941-0.59320.4890-0.4884甲B95#柴油一0#0.84210.8267/3576.0203.452乙B/丙A3.2油品的输送顺序在顺序输送的输油管道中，为减少混油损失，应根据所输油品的物性相接近的程序安排输送顺序：柴油、92#汽油、95#汽油、柴油。3.3 输送工艺该管道工程油品输送采用高度自动化的密闭顺序输送工艺，顺序输送柴油和汽油，在输送站设置混油罐储存混油，并根据油品的质量潜力，按比例将混油同掺到净品油中。木工程管道在未达到设计输量前可采取间歇单品种顺序输送的输油工艺方案，即两种油品替换时管内只有一个界面，平时的输送和停输管中只有一种油品。4、永久占地及临时占地4.1 永久占地根据国家有关规定，为保护耕地和土地资源，新建线路不考虑永久征地，相关附属设施应考虑永久征地，本项目标志桩及警示牌依托现有管线工程，故不新增永久占地。4.2 临时占地管道建设临时占地主要包括施工作业带占地、施工临时通道占地、堆管及设备、材料存放用地、旧管线拆除工程施工场地几个方面。本工程综合考虑，临时占地面积为120Om2。临时占地土地利用类型为耕地，占地位置图见附件5。5、劳动定员和工作制度本工程的管理机构和管理人员、巡线人员均依托现有工作人员，不再新增定员。工作制度实行定期巡线与不定期巡察制。6、工程总投资本项目估算总投资为3819万元。总平面及现场布置本工程所涉及的洛郑驻管道距兰郑长管道郑州油库最短直线距离35m。本工程对洛郑驻管道干线与油库直线距离最近处进行动火，接入郑州油库管道长度约600m,两条管道同沟敷设，其中接入管道站外部分线路长度约70m（两条管道长度），接入管道站内部分线路长度约530m（两条管道长度），直径D273x6.4m设计压力8.0MPa;在郑州油库工艺设备区东侧预留场地内新建工艺设备区；区内设油品界面检测、过滤、调压、计量等设施，最终将洛郑驻管道的成品油接入至郑州油库储曜罐前汇管。并配套建设自动控制系统及相关配套设施。根据规划设计方案，本项目建设周期为1个月，即自2022年3月至2022年4月，施工期施工人员大约20人左右，施工人员食宿依托兰郑长管道郑州分输泵站（郑州油库）。管道建设临时占地主要包括施工作业带占地、施工临时通道占地、堆管及设备、材料存放用地、旧管线拆除工程施工场地几个方面。临时占地主要分布于郑州油库站外管道线路周边呈带状分布,农田段施工作业带宽度约为15m、临时道路作业带宽度约为4m。施工方案1、施工方案本工程所涉及的洛郑驻管道距兰郑长管道郑州油库最短直线距离35m。本工程对洛郑驻管道干线与油库直线距离最近处进行动火，接入郑州油库管道长度约600m,两条管道同沟敷设，其中接入管道站外部分线路长度约70m（两条管道长度），接入管道站内部分线路长度约530m（两条管道长度），直径D273x6.4mn设计压力8.0MPa;在郑州油库工艺设备区东侧预留场地内新建工艺设备区；区内设油品界面检测、过滤、调压、计量等设施，最终将洛郑驻管道的成品油接入至郑州油库储罐罐前汇管。并配套建设自动控制系统及相关配套设施。根据规划设计方案，本项目建设周期为1个月，即自2022年3月至2022年4月，施工期施工人员大约20人左右，施工人员食宿依托兰郑长管道郑州分输泵站（郑州油库）。2、施工工艺本项目在线路施工时，首先要清理施工现场，然后进行管沟开挖，以及道路穿跨越等基础性工作之后，再按照施工规范，将运到现场的管道进行预处理（焊接、补口、接口防腐等）后，下到开挖好的管沟内。以上施工过程完成后，需要对管道进行试压，试压合格后，再覆土回填，清理作业现场，恢复地貌。管道工程施工流程和产污环节见图2。图2本项目管道施工工艺流程图D测量放线：根据设计交底（桩）与施工图纸同钻机场地控制线及设备摆放位置线，确保钻机中心线与入土点、出土点成一条直线。2）修筑施工便道保证钻机、动力站及泥浆泵等设备的进场，平整合适的钻机场地。3）管沟开挖采用人工和机械施工相结合的方法，管沟挖深一般应保证管顶埋深1.4m；有地下障碍物时，障碍物两侧各3n范围内应采用人工开挖。管沟开挖时，将挖出的土石方堆放在距沟边不小于Im处。同时在开挖管沟时，土方分层堆放，表层土应靠边界线堆放，下层土应靠近管沟堆放。4）管线施工主要采用开槽的施工工艺，穿越道路采用大开挖施工工艺。根据现场踏勘可知，本项目管道线路敷设穿越土路、油区柏油路等。穿越土路时采取大开挖顶管穿越施工，穿越油区柏油路时采取顶管穿越施工。开挖穿越施工管线穿越道路时采取大开挖方式施工，管道安装完毕后，立即按原貌恢复地面和路面；采用开挖方式设保护套管。工艺流程如下：测量放线T路面切缝破除T沟槽开挖T管沟验槽T砂垫层T铺设管道，回填管沟（道路部分回填级配砂石）,回填土，植被树木恢复；路面破除：开挖路面之前先放线标记出管道中心线，再用切割机在路面开挖边界切缝，然后对道路进行机械开挖，采用挖掘机开挖路面；管沟开挖：机械挖土、人工配合清槽；回填后管沟上方留有自然沉降余量（高出地面3。Cm）,多余土方就近平整。管线转弯处和出土端设置固定墩，以保持管道的轴向稳定性。在管线沿途设置线路转角桩和警示牌。顶管穿越施工顶管机由钻机系统、动力系统、导向系统、泥浆系统、钻具及附助机具组成。使用顶管机进行管道穿越施工，首先按照设计曲线尽可能准确的钻一个导向孔，然后将导向孔进行来回扩孔，扩孔完成后将待铺管材沿着扩大了的导向孔进行拖拉，最终完成管线穿越工作。S）管道试压成品油管道强度试验压力为15MPa（按人口稠密区考虑），强度试验稳压时间为4小时；严密性试验压力为IOMPa,严密性试验的持续稳压时间为24小时。进行强度试验时，在规定时间内以无泄漏为合格;进行严密性试验时,在规定时间内允许压降不大于1%试验压力值,且不大于OjMPa为合格。否则应查明原因，泄压放水后对缺陷处进行修补处理，然后再次试压，直至合格。图3本项目旧管道处理工艺流程图旧管道处理方案简述：根据本工程施工实际，管线改线完毕后，需要对旧管线内储存油料进行回收。回收可采取两种方案，一种是通过氮气推球的方式把原管道内的油品直接导入新建管道内。另一种是采用油罐车拉运的方式将油品回收，拉运至指定的地点。本项目采用的是第二种方案，即对两动火点间约20m长的D273旧管道进行排油处理，根据计算，管道横截面积约为0.05m2,故旧管道排油量约为In?,由专用油罐车运至郑州油库内进行回收利用。当旧管道油品回收完毕后，对原旧管道进行通球清洗，将废弃管线的余油彻底排除干净后，采取开挖的方式对废弃管道进行切割回收。由于该成品油管道已经运行多年，在长期高压运行过程中，管道管壁内部附着许多油污，即使管内成品油已经全部回收，但是附着管壁的油污在回收切割之前必须进行清洗干净，防止在回收过程发生点燃，造成安全事故发生。清洗采用安装清管器推水方式进行，即在改线起点及终点位置分别安装收发球筒，通过发球筒推球方式进行清洗，为了减少摩擦，加大清洗效果，在旧管道里注入一定数量的水，且清管器在外力的作用下向前移动，依靠自身的摩擦作用，将管壁上的污物清除管外，根据清洗的效果情况，可进行多次清洗，确保清洗的效果达到切割要求。旧管道清洗废水同旧管道排油一起由专用油罐车运至郑州油库内进行回收利用。清洗完成后按照5m一个割口进行切割，切割后的管道交由有相应处置资质的单位进行安全处置。然后将开挖管沟进行回填，最后按周边地貌进行恢复植被。因本项目动火改线段旧管线长度短、管径小，施工过程规范作业并严格按照该旧管道处理方窠进行施工，对生态环境影响较小。1、管道选线方案比选选择线路走向时，应尽量远离周边居民区，减少施工期对居民区的影响以及运营期发生突发环境事故对周边居民区的影响；尽量减少与地面建构筑物的交叉，管道与地面建构筑物的最小间距符合输气管道工程设计规范(GB50251-2015)、石油天然气工程设计防火规范(GB50183.2004)、建筑设计防火规范(GB500162014)(2018年版)等规范要求。本项目设计部门以上述内容为设计原则，初步设计出两个管道线路方案进行比选。两个方案线路路由图见图8、图9。管道选线方案比选情况见下表。表7管道选线方案比选情况一览表选线方案方案一方案二线路走向进出油库管道采用同沟敷设，由郑州油库东侧围墙进站，沿站内已有道路、绿化带进入郑州油库内新建计:站，Jl由此线路返回，由与进站同一位置的围墙出站连接至洛郑驻管线管道由郑州油库东北侧围墙进站，沿站内已有道路、绿化带进入郑州油库内新建计量站，并由东侧围墙出站连接至洛郑驻管线线路长度60Om60Om距居民区最近距离23Om15Om是否符合相关防火间更脸施工难度全线没有大中型穿跨越工程,沿线地质情况条件较好施工难度不大全线没有大中型穿跨越工程，沿线地质情况条件较好Lifi工难度不大建设周期1个月1个月永久占地和临时占地不涉及永久占地脑时占地1200nr永久占地3n临时占地2000城方案施工对生态环ss½三临览占地面积较小，因线路起点终点较临时占地面积较大，与方案一对比，近，对植被的破坏面积较小且集中，利于施工期结束后的植被恢复由上表可以看出，方案一对周边居民区的距离相对较远，临时占地面积较小，对植被的破坏面积较小且集中，更利于施工期结束后的植被恢复。综上，从环境角度分析，方案一较方案二来说更为合理。故本项目最终采用方案一作为管道线路施工方案。动火点本工程新建 I I郑州油库计景竭图4 方案一线路路由图图5 方案二线路路由图浴郑驻管兰郑长管道 郑州油库.三、生态环境现状、保护目标及评价标准一、功能区划情况(1)大气环境功能区划项目所在区域大气环境功能区划为二类区。(2)地表水环境功能区划项目附近地表水体潮河、老观寨水库执行地表水环境质量标准(GB3838-2OO2)IV类标准。(3)地下水环境功能区划项目所在区域地下水环境执行地下水质量标准(GB“14848-2017)中HI类标准。(4)声环境功能区划项目所在区域声环境功能区划为2类区。(5)土壤环境功能区划本项目土壤环境质量执行土壤环境质量建设用地土壤污染风险管控标准(GB36600-2018)中第二类用地的筛选值。生态环境现状(6)生态功能区划依据河南省生态功能区划报告，项目区域属于豫东平原农业生态亚区，黄泛区土壤沙化控制农业生态功能区。二、生态环境现状1、土地利用类型根据现场踏勘和土地利用现状图，本项目线路沿线影响区域土地类型主要为郑州油库站外的耕地(临时占地)和郑州油库内的建设用地。2、植被、生物多样性项目周边主要为人工生态系统，项目管道起点终点植被现状为人工栽培的桃树。项目周边无列入国家重点保护野生植物名录和国家重点保护野生动物名录的动植物。三、环境质量现状1、环境空气质量现状根据环境空气质量功能区划分，项目所在地属于环境空气二类功能区，环境空气质量应执行环境空气质量标准(GB3095-2012)二级标准。本次评价选用2020年新郑市环境空气月报中新郑新区站点的全年数据对建设项目所在地区环境空气质量现状进行分析。监测结果见表8。表8区域空气质量现状评价表污染物年评价指标现状浓度标准值占标率(%)超标倍数达标情况PM10年平均质量浓度87.7gm-70gm3125.3
