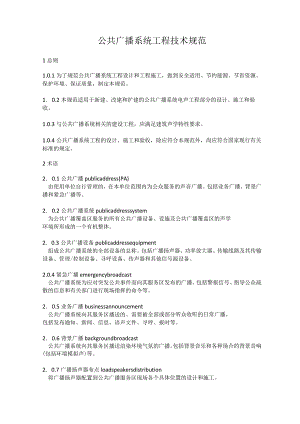

公共广播系统工程技术规范1总则1.0.1为了规范公共广播系统工程设计和工程施工，做到安全适用、节约能源、节省资源、保护环境、保证质量，制定本规范。1. 0.2本规范适用于新建、改建和扩建的公共广播系统电声工程部分的设计、施工和验收。1.0.3与公共广播系统相关的建设工程，应满足建筑声学特性要求。1.0.4公共广播系统工程的设计、施工和验收，除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2. 0.1公共广播publicaddress(PA)由使用单位自行管理的，在本单位范围内为公众服务的声音广播。包括业务广播、背景广播和紧急广播等。2. 0.2公共广播系统publicaddresssystem为公共广播覆盖区服务的所有公共广播设备、设施及公共广播覆盖区的声学环境所形成的一个有机整体。2. 0.3公共广播设备publicaddressequipment组成公共广播系统的全部设备的总称。包括广播扬声器、功率放大器、传输线路及其传输设备、管理/控制设备、寻呼设备、传声器和其他信号源设备。2.0.4紧急广播emergencybroadcast公共广播系统为应对突发公共事件而向其服务区发布的广播。包括警报信号、指导公众疏散的信息和有关部门进行现场指挥的命令等。2. 0.5业务广播businessannouncement公共广播系统向其服务区播送的、需要被全部或部分听众收听的日常广播。包括发布通知、新闻、信息、语声文件、寻呼、报时等。2. 0.6背景广播backgroundbroadcast公共广播系统向其服务区播送渲染环境气氛的广播。包括背景音乐和各种场合的背景音响(包括环境模拟声)等。2. 0.7广播扬声器布点loadspeakersdistribution将广播扬声器配置到公共广播服务区现场各个具体位置的设计和施工。2. O.8传输线路transmissionline将公共广播信号从信号处理设备（含放大器）或机房，传输到广播服务区现场广播扬声器的线路，包括各种导电线缆、光纤网络等。2. 0.9传输距离transmissiondistance由公共广播传输线路输入端到负载端的线路长度。2. 0.10额定传输电压ratedtransmissionvoltage传输线路始端的额定电压，也即是传输线路配接的广播扬声器（或其他终端器件）的标称输入电压。2. 0.11应备功能ensuredfunction公共广播系统应该具备的最基本的功能。2. 0.12广播优先级airingpriority广播信号源播出的优先等级。2. 0.13传声器优先microphonepriority赋予传声器具有最高广播优先级的功能。2. 0.14语声文件voicefile预先录制的语声广播词。2. 0.15热备用dualfunctionsystem指紧急广播系统的一种待机方式。系统平时作为业务广播系统或背景广播系统运行，在紧急警报信号触发下，能自动转换为紧急广播系统。2. 0.16一键到位OnetOUChready只需操作一个键（或一个按钮，或一个开关），就能进入指定工作状态。2. 0.17寻呼paging寻人、寻物或寻求帮助的广播；或根据现场需要临时向指定的广播区发布的广播。2. 0.18寻呼台站callstation独立于广播主机以外的，可以进行分区寻呼操作的设备。2. 0.19强插override强行用某些广播内容覆盖正在广播的其他信号，或强行唤醒处于休眠状态的公共广播系统，发布紧急广播。2. 0.20分区管理zonemanagement把公共广播服务区分割成若干个广播分区分别进行管理。各个广播分区可分别选通、关闭或全部选通、关闭。2. O.21矩阵分区zoningwithmatrixmode以矩阵方式进行分区。各个广播分区不仅可以分别选通或关闭，而且可以同时在两个或多个分区播放不同的信号。2. 0.22分区强插zoningoverride有选择地向某个或多个广播分区进行强插而不影响其他广播分区的运行状态。2. 0.23远程监控remotecontrolandmonitor在公共广播机房(或公共广播系统本身的控制中心)以外，监控公共广播系统运行。2. 0.24应备声压级ensuredsoundpressurelevel公共广播系统在广播服务区内，应能达到的稳态有效值广播声压级的平均值。2. 0.25声场不均匀度soundfieldirregularity公共广播服务区内各测量点测得的声压级的最大差值。2. 0.26漏出声衰减IeakOUtaCOUStiCattenUatiOn公共广播系统的应备声压级与服务区边界外30m处的声压级之差。2. 0.27系统设备信噪比systemsignal-to-noiseratio从公共广播系统设备声频信号输入端，到广播扬声器声频信号激励端的信号噪声比。2. 0.28语言传输指数speechtransmissionindex(STI)基于语言信号调制指数在传输过程中的变化而导出的，评价语言可懂度的客观参量。2. 0.29扩声系统语言传输指数speechtransmissionindexofpublicaddress(STIPA)语言传输指数的一种简化形式，用于客观评价扩声系统(包括公共广播系统)的语言传输质量。2. 0.30传输频率特性transmissionfrequencyresponse公共广播系统在正常工作状态下，服务区内各测量点稳态声压级相对于公共广播设备信号输入电平的幅频响应特性。2. 0.31无源终端passiveterminal不需要电源供给的终端。2. 0.32有源终端activeterminal需要电源供给的终端。3公共广播系统工程设计3.1一般规定3. 1.1公共广播系统工程设计应在安全、环保、节能和节约资源的基础上满足用户的合理需求。3.1. 2公共广播设备，应按国家有关规定通过3C认证。3. 1.3公共广播应为单声道广播。3. 1.4公共广播系统应根据用途和等级要求进行设计。3. 1.5一个公共广播系统可同时具有多种广播用途，各种广播用途的等级设置可互相不同。3.1. 6易燃易爆区域内的公共广播系统，必须符合现行国家标准爆炸性气体环境用电气设备第1部分：通用要求GB3836.1和爆炸性气体环境用电气设备第2部分：隔爆型dGB3836.2的有关规定。3. 1.7公共广播系统工程设计应包括下列文件：1系统结构图及其说明文件。2广播传输线路敷设路由及广播扬声器布点平面图。3控制中心及其设备现场配置图。4设备清单。4公共广播系统工程施工4. 1一般规定4. 1.1公共广播系统工程施工，必须符合国家关于施工安全和劳动保护的规定。4. 1.2公共广播系统工程施工应具备下列条件：1设计文件、施工方案、施工进度计划和施工图纸应齐全，并已经过审查和批准。2施工区域具备进场条件，应能保证施工安全和用电安全。3施工人员应熟识施工图纸及相关资料，电工、焊工必须持证上岗。4.1.3新工程的公共广播系统工程施工，应与土建施工协调进行；预埋线管、支撑件、预留孔洞、沟槽及其他预埋件等均应符合设计要求。4.1.4施工前应按设计文件要求查勘现场情况，查勘现场应包括下列内容：1与传输线路有关的道路（包括横跨道路）的情况。2允许同杆架设传输线路或同杆架设广播扬声器的杆路及自立杆路的情况。3公共广播传输线缆预留管道及允许共用的线缆、管道的情况。4. 1.5影响公共广播传输线缆及广播扬声器架设的障碍物应提前处理。5. 1.6公共广播设备安装前应根据设计要求进行检查，并应符合下列规定：1应按施工设备、材料表对材料进行清点、分类。进场应填写本规范表A.0.Io2规格、型号、数量以及3C认证等应符合设计文件及本规范要求。3有源部件均应通电检查。广播功率放大器和广播扬声器性能应符合国家现行有关标准的规定，其实际功能和技术指标应与产品标称相符。4进口产品除应符合本规范规定外，尚应提供进口商检证明、配套提供的质量合格证明及安装、使用、维护说明书等文件资料。5对不具备现场检测条件的产品，可要求工厂出具检测报告。5.1. 7公共广播系统软件产品质量检查应包括下列内容：1. 业化软件，应进行使用许可证及使用范围的检查。2由系统承包商编制的用户应用软件，除进行功能测试外，还应进行容量、可靠性、安全性、可恢复性、兼容性、自诊断等多项功能测试，以及软件的可维护性检查。2. 有自编的、在通用计算机上运行的应用软件应提供完整的文档。4. 1.8隐蔽工程应进行随工验收，并应填写本规范表A.O.2o5公共广播系统电声性能测量5. 1一般规定5. 1.1公共广播系统电声性能测量仪器，应经国家认定的计量机构检定合格,并应在计量有效期内使用。6. 1.2公共广播系统电声性能测量，应在下列条件下进行：1系统应处于正常运行状态。2测量点现场的信噪比不应小于15dB。3测量时，有关广播分区的广播扬声器应全都开启。5. 1.3测量结果应按本规范表B.0.4做好记录。6公共广播系统工程验收6. 1一般规定6. 1.1公共广播系统工程宜在系统试运行稳定后，进行验收。6.1. 2公共广播系统工程验收应具备下列条件：1系统工程经试运行达到设计、使用要求，并已出具系统试运行报告。系统试运行记录表应符合本规范表B.0.1的规定。2竣工验收文件齐全。6.1.3公共广播系统工程验收，应包括设备品质、系统功能、系统电声性能、工程施工质量和竣工文件等项目。6.1.4公共广播系统工程验收，可按检验一测试一检查文件的完整性一评审一签字一移交的顺序进行。6. 1.5验收不合格的工程，验收机构应在验收结论中明确指出问题所在与整改要求。6.1. 6检验不合格的工程项目不得交付使用。附录A公共广播系统工程施工记录表A.0.1施工设备、材料进场应按表A.0.1的要求填写报验。盘A.0.1设备材料进场报验表工程设备材料进场报验表珀号工程名徐籁工单位名称设备名称规格型号产地包装及外观单位应有数最实有数址附件：口产品保修卡_份口质管检验报告一份商检证透口产品_松原产地证明（迸口产晶）_份M*（进口产品）一份备注.龄报人：A. 0.2隐蔽工程应进行随工验收，并填写表A.0.2。袅A02演蔽工程验收表工程名称建设（畋使用）单位设计流工单位监理单位除藏工程内容马检查结果序号检查内容检看结果安装质量安装部位图号12356?89验收意见|_左没（或使用）单位特享餐章:年月日照理堆位签字龙章I年月口施工单位签字釜章；耳月日附录B公共广播系统工程验收表B. 0.1系统试运行记录应按表B.0.1的要求填写。表B.O.1系线试运行记录哀工程名称工程级别建设（或使用）单位.设计、催工单位日期时间试运行情况备注值班人9:,9.»44I:I:i.:，aB.0.2公共广修工程设备安装险收报告袤工程名松施工单位联日名称要求方法评价«3生结论合格不合瓶安装位置合理、有效现场观察安装质景(IZ)里国、平盛、美观、庭范现场观察线城连接接触良好，绝缘可靠，接插件可靠抽香通电工作正常现场通电检查机架、控制台安装平物、合理、便于堆护现场检杳控制设备安装操作方便、安全现场松行开关.按钮灵活、方便、安全实际操作机架、设看接地安全.规范现场检班电境线孔及标就齐,有明兄编号、标识井半靠抽查电源引人战境引入战端标识清晰、车虚现场检查通电工作正常现场通电检查»管蛆敷设质量管线配置空固关双.与室内装饰柳调，符合本规更第4.2节的规定现场抽检I接绫盒、线统接头安装、固定整齐可靠，符合木熄苑第4.2节的现定现场检查除密工程方IWK工程随工费收单,何佑随工验收复核并验收合格4R3C认证核查施工质髭脸收结论建设(或使用)单位筌字监理单位签字叁Sh施工单位签字谶章年月U年月1：I年月11表B.0.3公共广播系线工程应备功能骏收报告我:二_.工程名弥设计单位it工单位设备提供单位实附发布港声广播检IiE系就分集紧急广播传声器优先监证业务广播背景广播功能等级符合项验证（玲合的在方内施）一级菜烧口二级票就口三级系统口一级系搜口二级系筑口三级系统口一级系统口二级系统Z）三款系¢¢"1量豫广捕应各功能符合性Ift证，在符合的条款后加无不符合的条款后划X在说明卷中曜明原国或理由一3.2.5-13.2.5-23.2.5-3113.2.1口3.2.55匚3,2.5-63.2.S-7113.2.5-811说明，S:遭如动描述_：.?1物收人(验收单位)”期««(«*)年月日审核人/日期年月日.t普注«R.0.4公共广票捶工程电育性能测量记录发测场所海量仪器测Ift人员应备声乐级，声场不均匀度、传愉频率将性测量数据.HR,冰测盘点声压级（dB>V中心强笔而亡小234n80100125160200250315400500630800JIk1.2Sk1.6k2k2.5k3.15k4k5k6.3k8k.IOk12.5k总声压级不计板最点东西北分贝值Ir声系统词言传输指敷测，数据按照扩声系就语震传输指效测京方法提供记录电声性能测量结果瑁目应务声压级户场不均勺度漏出声套减扩声系统遢宫传输指致系统役备信噪比传输频率将性记录填报人（林名）年月H记录审核人（签名）年月日表B.O.S工程检收结论说总表工程名琳设计单位施工单位股备安装验收结论验收入签字年月H电声性IB;检H结企检测人签字年月日F%-':",.，.竣工文件*会结论、.»审查人签字年月日:工程检收总结怆年月R鹿四与娶求，;3设（或使用单位签字李t年月日Bi理单位签字黄章：I年月日检测单位签字盖章：年月El施工单位签字善章：年月日
