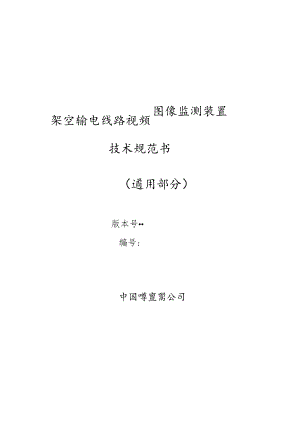

图像监测装置架空输电线路视频技术规范书（遹用部分）版本号编号:中国噂亶鬻公司本技术规范书对应的专用部分目录序号名称品类优化清单对应型号1超高压输电公司架空输电线路视频图像监测装置技术规范书（专用部分）目录1总则12工作范围12.1 供货范围12.2 服务界限12.3 技术文件23应遵循的主要标准24使用条件44.1 正常工作条件44.2 特殊工作条件45图像监测装置技术要求45.1 安全性要求45.2 图像基本功能要求55.3 图像单元参数要求75.4 微气象采集单元参数要求75.5 杆塔倾斜单元参数要求85.6 功耗要求85.7 物联网平台接入要求86视频监测装置技术要求96.1 安全性要求96.2 基本功能要求96.3 视频单元参数要求116.4 微气象采集单元参数要求126.5 杆塔倾斜单元参数要求136.6 功耗要求136.7 物联网平台接入要求137OSD叠加功能137.1 总体要求137.2 格式规范148通信功能168.1 基本通信功能168.2 电磁兼容性能168.3 环境适应性能178.4 机械性能178.5 可靠性要求188.6 外观及结构189试验项目及要求189.1 试验环境189.2 基本功能检验199.3 通信一致性试验199.4 电磁兼容性能试验199.5 环境适应性能试验219.6 机械性能试验229.7 电源性能及功耗试验239.8 防护等级试验259.9 质量检查259.10 结构和外观检查2510检验规则2510.1 型式试验2610.2 出厂检验2610.3 抽样检验2611技术联络、技术培训及售后服务2611.1 技术联络2611.2 技术培训2611.3 售后服务2612标志、包装、运输、贮存2712.1 标志2712.2 包装2812.3 运输2812.4 贮存281总则1.l本技术规范书适用于中国南方电网超高压输电公司电网架空输电线路视频图像监测装置采购，提出了该类装置的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本技术条件提出的是最低限度的技术要求。凡本技术条件中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求。1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。如有异议，不管多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4 本技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。1.5 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 投标方在应标技术条件中应如实反映应标产品与本技术条件的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标技术规范的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。1.7投标方应在应标技术部分按本技术条件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。1.8 投标方应充分理解本技术条件并按本技术条件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本技术条件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。1.9 本技术规范书未尽事宜，由买、卖双方协商确定。2工作范围2.1 供货范围投标方应按本规范书的要求提供全新的、合格的视频图像监测装置及其附属设备、备品备件、专用工具和仪器。投标方所提供的组件或附件（专用部分附表2.1）如需向第三方外购时，投标方应对质量向招标方负责，并在投标文件中提供相应原材料及部件的供应商出厂检验报告或合格证。2.2 服务界限2.2.1从设备生产到设备安装全部由投标方完成。2.2.2设备到货验收应由招标方完成，必要时应由投标方提供协助。2.2.3投标方负责按其承诺的标准开展现场安装，处理安装过程中出现的问题，并携带必要的备品、备件，确保能在计划安装时间内完成。2.2.4投标方负责在招标方的监督协助下对设备进行调试，并按本规范的相关要求，实现监测设备与南方电网超富压输电公司主站的通信。采用无线通信方式的，应按本规范要求传输至南方电网超高压输电公司安全接入区或南方电网公司的相关数据平台，实现与主站通信。投标方禁止将监测数据传回投标方自有主站。2.2.5设备安装、调试合格后方可投运。设备投运并稳定运行后，投标方和招标方（业主）双方应根据相关法律、法规和公司管理制度签署验收证明书。该证明书共两份，双方各执一份。2.2.6投标方应协助招标方解决设备运行中出现的问题。如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，买卖双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。2.3技术文件2.3.1在订货前，投标方应根据招标方实际需求提供一般性资料，如鉴定证书、型式实验报告、报价书、典型说明书和主要技术参数，以及下列图纸资料及电子文档。（a）装置配置图;（b）外形图、安装尺寸图；（c）装置使用说明书。2.3.2装置供货时提供下列资料:开箱资料应包括安装、运行、维护、修理说明书（中文或中英文对照），部件清单，出厂试验报告，产品合格证等，同一类型、同一批次的产品提供一式3份（部件清单、产品合格证每台设备需提供一份），并提供上述资料的电子版本。3应遵循的主要标准除本规范书特殊规定外,投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。如果这些标准内容有矛盾时，应按最高标准的条款执行或按双方商定的标准执行。如果投标方选用本规范书规定以外的标准时，则需提交这种替换标准供审查和分析。仅在投标方已证明替换标准相当或优于规范书规定的标准，并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本。主要引用标准如下：GB4208外壳防护等级（IP代码）GB4943.1信息技术设备安全第1部分：通用要求GB6388运输包装收发货标志GB/T191包装储运图示标志GB/T2314电力金具通用技术条件GB/T 2317.2GB/T 2317.3GB/T 2423.1GB/T 2423.2GB/T 2423.4GB/T 2423.6GB/T 2423.10GB/T 2317.4GB/T 3482GB/T 3512GB/T 35697GB 4943.1GB/T 6587GB/T9969GB/T 13384GB/T 17626.2GB/T 17626.3GB/T 17626.4GB/T 17626.5GB/T 17626.6GB/T 17626.8GBZT 17626.9GB/T 26264GB/T 25095DL/T548DL/T 1098DL/T 1247DL/T5154YD/T 799YD/T 1028YD/T 1214电力金具试验方法第2部分：电晕和无线电干扰试验电力金具试验方法第3部分：热循环试验电工电子产品环境试验第2部分：试验方法试验A：低温电工电子产品环境试验第2部分：试验方法试验B：高温电工电子产品环境试验第2部分：试验方法试验Db:交变湿热（12h+12h循环）电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）电力金具试验方法第4部分：验收规则电子设备雷击试验方法硫化橡胶或热塑性橡胶热空气加速老化和耐热试验架空输电线路在线监测装置通用技术音视频、信息技术和通信技术设备第1部分;安全要求电子测量仪器通用规范工业产品使用说明书总则机电产品包装通用技术条件电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌（冲击）抗扰度试验电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度电磁兼容试验和测量技术工频磁场抗扰度试验电磁兼容试验和测量技术脉冲磁场抗扰度试验通信用太阳能电源系统架空输电线路运行状态监测系统电力系统通信站过电压防护规程间隔棒技术条件和试验方法高压直流绝缘子覆冰闪络试验方法输电线路杆塔结构设计技术规定通信用阀控式密封铅酸蓄电池800MHzCDMA数字蜂窝移动通信系统设备总技术规范：移动台部分900/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术规范：移动台GBfT28181安全防范视频监控联网系统信息传输、交换、控制技术要求GB35114公共安全视频监控联网信息安全技术要求GB/T36322信息安全技术密码设备应用接口规范Q/CSG51001中国南方电网有限责任公司电力安全工作规程Q/CSG212001中国南方电网电力监控系统网络安全管理办法Q/CSG218006中国南方电网有限责任公司互联网应用管理办法Q/CSG1204060电力监控系统并网安全评估规范（试行）Q/CSG1203020中国南方电网输电线路在线监测装置通用技术规范Q/CSG1204009中国南方电网电力监控系统安全防护技术规范Q/CSG1205031中国南方电输电线路在线监测通信规约及信息交互规范4使用条件4.1正常工作条件1）环境温度：-25°C+70°C;2）环境相对湿度：5%100%（产品内部，既不应凝露，也不应结冰）；3）大气压力：550hPa-1060hPa;4）海拔高度：3000m；5）最大风速：不小于35ms且不低于线路本体设计风速；6）最大日温差：25；7）日照强度：O.lW/cn?；8）覆冰厚度：不低于30mm且不低于线路本体设计冰厚；9）安全要求:符合GB4943中的相关规定及计算机机房内的GB9361中B类安全规定。10）装置（含太阳能板、蓄电池等）在狂风、暴雨、冰冻等恶劣自然环境及强电磁环境中运行，其工作稳定性、可靠性不应受到明显影响。4.2特殊工作条件针对具体工程，用户根据实际需求提出特殊工作条件（专用部分表格1.1）。当超出正常与特殊工作条件时，由用户与供应商协商确定。5图像监测装置技术要求5.1 安全性要求5.1.1 装置不应影响输电线路的运行安全；5.1.2 装置与主站系统之间的信息通信应满足安全接入要求，监测装置的安全要求应符合GB4943.1中的相关规定；5.1.3 装置与主站及其通信回路均应符合Q/CSG1204009中对电力设备在线监测系统的安全防护要求；5.1.4 装置安装后不应降低导线对塔身的距离，并满足设计要求；5.1.5 安装在杆塔上的各功能部件应采取防振、防松措施，而且不应降低杆塔的机械强度。5.2 图像基本功能要求1）装置配置1）主控单元：包括接口单元、图像采集单元、中央处理单元、存储单元，并支持微气象单元和杆塔倾斜单元等传感模块的接入。2）摄像头模块：变焦机构和镜头一体化设计，不接受分体，宜采用枪机。3）通信模块：应兼容APN专用无线网络通讯和普通移动通讯网络（4G或5G）通讯,根据招标方要求可另选用光纤通信、卫星通信等。4）电源模块：包括太阳电池组件、蓄电池和充放电控制器等。5）接口：支持DC+12V/+6.4V接口、USB接口、声光告警单元和语音喊话单元的接口，预留I/O扩展接口。6）声光告警设备：宜支持告警铃声、警示闪光功能的设备。7）杆塔倾斜单元：能够采集杆塔纵向和横向倾斜角度。8）微气象：包含温湿度、风速、风向和雨量五要素。9）具备远程查询参数、设置参数、数据召唤、远程复位、远程对时、失电数据保护能等功能。5.2.1图像监控功能1）支持定时图片巡视和手动开启图片拍摄，拍摄模式可选择；2）拍摄模式可配置，包括运行周期、运行时间、摄像机预置位（如有光学变倍功能）等信息。3）支持前端预置位（如有光学变倍功能）可配置并中文命名，设备命名以所安装的杆塔编号作为对象，命名为“XX局/XXkV+XX线/XX杆塔”。1.1.1 OSD叠加功能：应具备OSD叠加功能，在图片上显示设备信息以及其他自定义数据，具体规范见第7章。1.1.2 式：应采用JPEG格式。1.1.3 数据采集1）应能采集线路设备本体和通道状况等图像信息，采集间隔默认30min,且采样时间段可自由设置。2）支持采集线路杆塔周围微气象数据，包括温度、湿度、风向、风速、雨量。3）应能采集监测装置电源电压、电量百分比等表征电源性能的参量。4）对于无线通信方式，应能采集监测装置所在位置通信信号强度。5）应能采集装置通信流量信息。6）应能采集监测装置各组成单元运行状态。7）装置应同时具备自动采集方式与受控采集方式。8）根据采集参量的变化特征可设定采集间隔，数据最大采样间隔不大于24h,最小采样间隔不大于Imin,默认时间间隔为30min。1.1.4 存储功能装置应具备数据存储功能，图像类数据应循环存储至少180天（按30min采集间隔计算）。5.2.5 声光告警功能1）支持扩展告警铃声、警示闪光功能。2）支持固定语音及人工远程喊话功能。5.2.6 自检测与自恢复功能1）装置应具有自检测功能，提供装置运行状态自检信息，记录故障日志。2）装置应具有自恢复功能，当出现类似异常供电终止等情况后，装置能够自动恢复正常运行，且存储数据不丢失，并能实现自动补发，通过省级主站的安全接入区实现数据上送至主站系统。5.2.7 装置硬件和软件管理1）应具备动态响应远程时间查询,设置、数据请求、重启等指令的能力。2）应具备按远程指令修改装置运行参数的能力。3）应具备密码认证和远程更新程序的功能，应具备可靠的更新机制与方式。4）应具备周期性自检功能并能输出自检信息。5）应具备错误自恢复、定时重启功能。6）应具备休眠功能，并支持休眠状态下定时唤醒功能；装置缺省为无休眠。7）宜能通过短距离无线调试工作模式,在现场对装置各监测单元进行实时控制和调试,但在验收完成后应及时关闭无线调试工作模式。5.2.8电源技术要求1）应具备自动浮充电能、过压保护、欠压保护、过流保护和温度补偿等功能。2）宜具备电量与负载分级管理功能，可根据当前电量、功耗等，按重要性分级调整监测装置工作模式。3）应具备监测电源电压、剩余电量等功能，并向主站系统上传相关信息。4）电源模块一般包括能量采集单元、蓄电池和控制器等。5）宜采用太阳能板加蓄电池等供电方式，电源模块应满足监测装置在当地环境条件下连续工作要求。6）应优先采用硅太阳能光伏发电电源系统，应避免选用故障率高、可靠性差、结构复杂的电源系统。7）应具备宽动态、高效率的供电特性。8）应根据负载用电量进行太阳能电池板与蓄电池容量匹配优化设计。9）应具有自管理功能（包括但不限于深度放电保护、过流保护、充放电管理等）。10）应具有完善的远程运行监测功能，能够对电源运行状态、电池电压进行监视，便于及时发现异常情况。11）储能蓄电池应充分考虑电池容量受温度和使用时间的影响，选择环境适应能力强、低温性能好、循环使用寿命长的电池，投标方应在投标文件中说明蓄电池的容量。12）成套装置各种传感器、通信模块和主控单元应由同一电源系统供电。13）电源模块宜配置独立的充放电控制器，电源模块标称电压宜为DC+12V/+6.4V。14）持续无光照且无其他电力补充的条件下，蓄电池应至少可以维持监测装置30天（按30min采集间隔计算）正常运行。5.3 图像单元参数要求1）装置整机应包含摄像头23个，根据功能需求可选配副机2）图像传感器尺寸：21/2.8"CMOS3）主摄像头：21600万像素，分辨率不低于4608X34564）夜视摄像头：2200万像素，分辨率不低于1920X10805）主机下视摄像头：2200万像素，分辨率不低于1920X10806）副机主摄像头：21600万像素，分辨率不低于4608X34567）副机夜视摄像头：2200万像素，分辨率不低于1920X10808）夜视摄像头最低照度：0.001Lux9）智能分析：可识别导线异物、烟雾、吊车、塔吊、挖掘机等大型机械的安全隐患10）增益控制：自动11） 2D/3D降噪：支持12）信噪比：255dB13）白平衡：自动/手动/跟踪/室外/室内/室外自动/钠灯自动/钠灯14）电子透雾：支持15）背光补偿：支持自动背光补偿16）宽动态：28OdB17）强光抑制：支持18）聚焦模式：自动19）电源：DC+12V/+6.4V20）防护等级：IP675.4 微气象采集单元参数要求541总体要求微气象传感器应包含气温、相对湿度、风速、风向和雨量五要素，并采用一体化设计。5.4.2 气温传感器1）测量范围：-40+50；2）测量误差：段0.5；3）分辨力：OrC。5.4.3 相对湿度传感器1）测量范围：5%RH100%RH；2）测量误差：÷4%RH（5%RH80%RH）,÷8%RH（80%RH100%RH）；3）分辨力：1%RH。5.4.4 风速传感器1）测量范围：Oms60ms;2）测量误差：t（0,5÷0.03V）ms,V为标准风速值；3）分辨力：0.1m/so5.4.5 风向传感器1）测量范围：0。360。；2）测量误差：3）分辨力：3。5.4.6 雨量传感器1）分辨力：0.1mm；2）测量范围：04mmmin;3）测量误差：÷5%;4）重量：1.5kg；5）结构:考虑到在特定使用环境下不便于定期维护，雨量传感器不应采用翻斗式结构。5.5 杆塔倾斜单元参数要求1）MEMS双轴倾角监测，采集杆塔纵向和横向倾斜角度2）精确度0.01°,范围0-90°3）定期上传杆塔倾斜数据，支持超过设定值自动告警5.6 功耗要求1）监测装置整体应采用低功耗设计2）峰值功耗：5.0W3）在线状态下采集功耗：1.0W4）在线状态下静态功耗：0.2W5）日耗电量（按30min采集间隔计算）：lAh5.7 物联网平台接入要求应按招标方要求，完成站内终端（系统）与网关对接或主站对接、设备直连等方式，接入物联网平台，投标方应负责终端侧接入调试工作，接入协议及模型应符合南方电网电力全域物联网平台接入技术规范（试行）。6视频监测装置技术要求6.1 安全性要求6.1.1 装置不应影响输电线路的运行安全；6.1.2 装置与主站系统之间的信息通信应满足安全接入要求，监测装置的安全要求应符合GB4943.1中的相关规定；6.1.3 装置与主站及其通信回路均应符合Q/CSG1204009中对电力设备在线监测系统的安全防护要求；6.1.4 装置安装后不应降低导线对塔身的距离，并满足设计要求；6.1.5 安装在杆塔上的各功能部件应采取防振、防松措施，而且不应降低杆塔的机械强度。6.2 基本功能要求6.2.1 装置配置1）主控单元：包括接口单元、图像采集单元、中央处理单元、存储单元，并支持微气象单元和杆塔倾斜单元等传感模块的接入。2）摄像头模块：变焦机构和镜头一体化设计，不接受分体，且应采用云台球机。3）通信模块：应兼容APN专用无线网络通讯和普通移动通讯网络（4G或5G）通讯,根据招标方要求可另选用光纤通信、卫星通信等。4）电源模块：包括太阳电池组件、蓄电池和充放电控制器等。5）接口：支持DC+12V接口、USB接口、声光告警单元和语音喊话单元的接口，预留I/O扩展接口。6）声光告警设备：宜支持告警铃声、警示闪光功能的设备。7）杆塔倾斜单元：能够采集杆塔纵向和横向倾斜角度。8）微气象：包含温湿度、风速、风向和雨量五要素。9）具备远程查询参数、设置参数、数据召唤、远程复位、远程对时、失电数据保护能等功能。6.2.2视频监控功能1）支持双通道视频采集，光学变焦通道提供通道和设备本体的细节监测画面。实现双通道画中画融合功能。2）支持20秒以上高清视频拍摄和实时传输。3）晴天每24小时支持连续12小时以上实时视频监控和终端录像。4）支持摄像机长时拍摄不回传，出现告警时录制短视频并自动回传功能。5）画面质量支持1080P及以上且多级可调，可变码流和固定码流可选，可设置双码流，主辅码流可设置；支持帧率可调：130帧/秒可调。6）支持前端装置可配置并中文命名，设备命名以所安装的杆塔编号作为对象，命名为“XX局/XXkV+XX线/XX杆塔/方向”,7）支持实时视频监控功能，包括云台控制、变倍控制、红外灯开关控制等，其中支持红外灯全开、半开、不开等多级控制。8）支持自动视频巡视功能，巡视模式可选择可配置，配置内容包括运行周期、运行时间、巡视路线等信息；巡视历史信息可查询。1.1.1 OSD叠加功能：应具备OSD叠加功能，在图片上显示设备信息以及其他自定义数据，具体规范见第7章。6.2.3 数据采集1）应能采集线路设备本体和通道状况等图像视频信息。2）支持采集线路杆塔周围微气象数据，包括温度、湿度、风向、风速、雨量。3）应能采集监测装置电源电压、电量百分比等表征电源性能的参量。4）对于无线通信方式，应能采集监测装置所在位置通信信号强度。5）应能采集装置通信流量信息。6）应能采集监测装置各组成单元运行状态。7）装置应同时具备自动采集方式与受控采集方式。8）根据采集参量的变化特征可设定采集间隔。6.2.4 存储功能装置应具备数据存储功能，存储容量至少达到128G,或视频类数据应循环存储至少240小时（按1080P画面质量计算）。6.2.5 告警功能1）支持图像视频各类异常告警，如视频丢失、视频遮挡、失焦、花屏等。2）支持图像视频单元前端智能分析告警，具备导线异物、烟雾、吊车、塔吊、挖掘机等大型机械及异物闯入、入侵等告警功能。3）具备告警联动功能，在外部环境出现异常告警时，联动相应预置位拍照或者录像存储并上传。4）当人员、车等移动物体在识别区域内移动、滞留超时或超过预设高度时，能上传告警信息并进行告警。5）能够通过读取倾斜传感器数据或图像识别的方式，监测杆塔倾斜度，当杆塔倾斜度超过设定阈值时，能上报告警信息并进行告警。6）能通过图像识别或视频分析方式，监测导地线断裂、舞动及异物悬挂状态，上传告警信息并进行告警。7）支持扩展告警铃声、警示闪光功能。8）支持固定语音及人工远程喊话功能。6.2.6 自检测与自恢复功能1）装置应具有自检测功能，提供装置运行状态自检信息，记录故障日志；2）装置应具有自恢复功能，当出现类似异常供电终止等情况后，装置能够自动恢复正常运行，且存储数据不丢失，并能实现自动补发，通过省级主站的安全接入区实现数据上送至主站系统。6.2.7 装置硬件和软件管理1）应具备动态响应远程时间查询/设置、数据请求、重启等指令的能力。2）应具备按远程指令修改装置运行参数的能力。3）应具备密码认证和远程更新程序的功能，应具备可靠的更新机制与方式。4）应具备周期性自检功能并能输出自检信息。5）应具备错误自恢复、定时重启功能。6）应具备休眠功能，并支持休眠状态下定时唤醒功能；装置缺省为无休眠。7）宜能通过短距离无线调试工作模式,在现场对装置各监测单元进行实时控制和调试，但在验收完成后应及时关闭无线调试工作模式。6.2.8电源技术要求1）应具备自动浮充电能、过压保护、欠压保护、过流保护和温度补偿等功能。2）应具备电量与负载分级管理功能，可根据当前电量、功耗等，按重要性分级调整监测装置工作模式。3）应具备监测电源电压、剩余电量等功能，并向主站系统上传相关信息。4）电源模块一般包括能量采集单元、璘酸铁锂电池和控制器等。5）应采用太阳能板加磷酸铁锂电池等供电方式，电源模块应满足监测装置在当地环境条件下连续工作要求。6）应具备宽动态、高效率的供电特性。7）应根据负载用电量进行太阳能电池板与高性能电池容量匹配优化设计。8）应具有自管理功能（包括但不限于深度放电保护、过流保护、充放电管理等）。9）应具有完善的远程运行监测功能，能够对电源运行状态、电池电压进行监视，并通过统一通信规约上传主站系统，便于及时发现异常情况。10）磷酸铁锂电池应充分考虑电池容量受温度和使用时间的影响,选择环境适应能力强、低温性能好、循环使用寿命长的电池。11）成套装置各种传感器、通信模块、微气象模块和主控单元应由同一电源系统供电。12）电源模块宜配置独立的充放电控制器，电源模块标称电压宜为DC+12V。13）电池容量应不低于100Ah,投标方应在投标文件中说明蓄电池的容量。14）持续无光照且无其他电力补充以及不拍摄视频的条件下，云台球机电池应至少可以维持监测装置正常运行15天的供电。6.3视频单元参数要求1）主摄像头：变倍通道，3840x2160,总像素2800万2）副摄像头：广角通道，水平视角：2120。，总像素：2200万像素2）图像传感器：1/1.8"CMoS4）增益控制：自动/手动5）2D/3D降噪：支持6）信噪比：255dB7）白平衡：自动/手动/跟踪/室外/室内/室外自动/钠灯自动/钠灯8）电子透雾：支持9）背光补偿：支持自动背光补偿10）宽动态：28OdB11）强光抑制：支持12）日夜模式：自动ICR滤光片彩转黑13）最低照度:0.001Lux14）聚焦模式：自动/半自动15）光学变倍：N40倍16）云台水平范围：0。360。连续旋转17）云台传动系统：应采用寿命长、免维护的蜗轮蜗杆18）雨刮：支持19）垂直范围：-90。90。，自动翻转，无监视盲区，3D控球一键聚焦20）预置点：256个21）自动巡航：8条，每条可添加32个预置点22）视频压缩：H.265HighProfileH.265MainProfile23）音频压缩：G.7IIaG.71lmuPCM24）多码流：支持25）操作系统：摄像机端应采用LinUX等可靠性高安全性好的操作系统，不应采用Windows操作系统26）防护等级：IP6727）防浪涌保护：符合GB/T17626.54级标准28）防抖：视频拍摄单元具备防抖功能29）智能分析：可识别导线异物、烟雾、吊车、塔吊、挖掘机等大型机械的安全隐患6.4微气象采集单元参数要求6.4 总体要求微气象传感器应包含气温、相对湿度、风速、风向和雨量五要素，并采用一体化设计。6.4.2 气温传感器2）测量范围：-40°C+5（C;2）测量误差：±0.5C;3）分辨力：Orc。6.4.3 相对湿度传感器4）测量范围：5%RH100%RH;5）测量误差：÷4%RH（5%RH80%RH）,÷8%RH（80%RH100%RH）；6）分辨力：1%RH。6.4.4 风速传感器1）测量范围：Oms60ms;2）测量误差：t（0,5÷0.03V）ms,V为标准风速值；3）分辨力：0.1m/so6.4.5 风向传感器1）测量范围：0。360。；2）测量误差：3）分辨力：3。6.4.6 雨量传感器1）分辨力：0.1mm；2）测量范围：04mmmin;3）测量误差：÷5%;4）重量：1.5kg；5）结构:考虑到在特定使用环境下不便于定期维护，雨量传感器不应采用翻斗式结构。6.5 杆塔倾斜单元参数要求1）MEMS双轴倾角监测，采集杆塔纵向和横向倾斜角度2）精确度0.01°,范围0-90°3）定期上传杆塔倾斜数据，支持超过设定值自动告警6.6 功耗要求1）监测装置整体应采用低功耗设计；2）峰值功耗（采集、录像、云台动作）：15.0W;3）Al状态（采集视频、Al实时分析、录像）下平均采集功耗：8.0W;4）在线状态（采集视频、录像）下平均采集功耗：5.0W;5）在线状态下平均静态功耗：l.0Wo6.7 物联网平台接入要求应按招标方要求，完成站内终端（系统）与网关对接或主站对接、设备直连等方式，接入物联网平台，投标方应负责终端侧接入调试工作，接入协议及模型应符合南方电网电力全域物联网平台接入技术规范（试行）。7OSD叠加功能7.1 总体要求OSD应支持在图片上叠加相关信息，包括：1）日期和时间；2）线路名称、塔号及大小号侧3）隐患类型4）终端类型5）电池信息，包括电压和剩余电量；6）通信信息，包括通信网络（4G/5G）、信号强度、剩余流量；7）位置坐标信息；8）微气象信息，包括温度、相对湿度、风向、风速和雨量；9）其他自定义数据。7.2 格式规范I）OSD叠加的信息应尽量简洁，尽量减少对图像的遮挡，原则上按图1格式排列;T±i5p*20XX.XX.×X,XXXXMX,SS名称,#xxxx小隐患左边距为加终端类型电池:XX.XX伏fxx%通信:XG,信号XX%,余XX.XXGB（XX.××XXXXNS,X×.XXXX×XWE）温:XXX°C,湿:XX%东南风XX.Xms,雨:XXXmm/h右边距为SPX累计雨量：今日XXXmm.五日XXXnMn<>自定义显示区域行1自定义显示区域行2下陲MPX图一OSD叠加示意图2）字体显示宜具有“沟边字体”功能，即所有字体均采用白色字体加描黑边的方式，在明、暗、明暗交替三种场景中均能有很好的显示效果；3）字符字号应固定，字符宽度和图像宽度的比值应统一取24/1920（即Font_Size/Width=24/1920）；字体统一用黑体；所有符号均应采用半角；4）所有信息均采用左对齐；5）数据应采用确定宽度并采用0补位，如“12:04:05"、“电池:09.17伏,05%”6）日期、时间、线路名称、塔号及大小号侧、隐患类型应显示在图像左上角，且应显示在同一行，各信息之间用隔开；上边距和左边距均应取5px（PX为像素点）；7）日期格式应为“20XX-XX-XX”；8）时间应采用24h制,格式应为“XX:XX:XX”；9）线路名称应尽量简洁。对于交流线路，名称宜按照“XX甲/I线”格式，如“龙沙甲线”，长度不宜超过5个字符；对于直流线路，名称宜按照“XX（段）直流”格式，如“昆柳段直流”，长度不宜超过5个字符；对于接地极线路，名称宜按照“XX直流（甲/乙线）X侧接地极”格式，如“牛从甲线牛侧接地极”，长度不宜超过9个字符；10）塔号及大小号侧格式应为“#XXXX大/小号侧”，长度不宜超过7个字符，杆塔号可不用0补位；11）隐患类型包括山火、防汛、某某高速施工等，当有多重隐患类型类型时应用“/”分隔；12）终端类型、电池、通信、坐标、微气象及其他自定义数据应显示在图像右下角，各信息应分多行显示，每行信息长度不宜超过12个字符；下边距和右边距（在保持左对齐的情况下，各行字符的最右端与图像右侧的最小距离）均应取5px（PX为像素点）；13）终端类型分为图像终端、视频终端、覆冰终端；14）蓄电池信息格式应为“电池:XX.XX伏,XX%”，电池电压保留两位小数，剩余电量采用百分比，保留整数；15）通信信息格式应为“通信:XG,信号XX%,余XX.XXGB"，通信网络为4G/5G；信号强度采用百分比，保留整数；剩余流量以GB为单位，保留两位小数：16）位置坐标信息格式为（XX.XXXXXXNS,XX.XXXXXXWE）,按照（纬度，经度）的顺序排列，统一保留6位小数，并以字母结尾，其中N表示北纬，S表示南纬，W表示西经,E表示东经；17）微气象信息分三行显示，第一行为“温:XX.XC,湿:XX%”，第二行为“东南风XX.Xm/s,雨:XXXmm/h"，第三行为“累计雨量：今日XXXmm,SSXXXmmwo温度以摄氏度为单位，保留一位小数；相对湿度保留一位小数；风向描述应为“正南风”“西南风”“暂无风”等9种；风速单位为ms,保留一位小数；实时雨量单位为mmh,保留整数；累计雨量以mm为单位，分为今日累计雨量和五日累计雨量；今H累计雨量指从当前时刻开始前24h内的累计降雨量，五日累计雨量指从当前时刻开始前12Oh内的累计降雨量：雨量显示应具备报警功能：当今日累计雨量或五日累计雨量超过阈值后，显示字体变为红色（红色宜选用RGB（255,100,100）,如图2所示，其阈值应可以远程设置,默认今H累计雨量阈值为100mrn,五日累计雨量阈值为300mm；18）其他自定义数据通常包括重点区段、施工和同走廊信息等，每行宽度不应超过12个中文字符，若超过应提行显示；自定义数据不应超过2行，若自定义数据不足2行，则保留空行的位置（如图2所示）：19）OSD叠加实际应用典型示意图如图2所示图像性5«电池伏通住信MoV*05.98G8(12.234567M.23.34567Wn温2S.eC.,7O%东南风05.Wc,南.02JhJlht南今日09m.丁二同走廊.斯东*SU1123图二OSD叠加实际应用典型示意图8通信功能8.1 基本通信功能8.1.1 装置通信方式1 ）监测装置与主站系统之间通信方式应兼容APN专用无线网络通讯和普通移动通讯网络（4G或5G）通讯，根据招标方要求可另选用光纤通信、卫星通信等。2）监测装置与主站系统之间应用层数据传输规约应满足Q/CSG1205031中国南方电输电线路在线监测通信规约及信息交互规范要求。3）若招标方选择其它通讯方式的，须在本技术规范专用部分表2.3进行说明。8.1.2 对时功能1）装置通信软件应具备SNTP时间同步对时功能。应能够接收主站系统的对时命令，宜每天对时一次，对时误差应不超过2s；走时误差应不大于05s24h;2）装置断电24h以内，内部实时时钟须能正常走时。8.2 电磁兼容性能8.2.1 静电放电抗扰度应满足GB/T17626.2中规定的试验等级为4级的静电放电抗扰度要求。8.2.2 射频电磁场辐射抗扰度应满足GB/T17626.3中规定的试验等级为3级的
