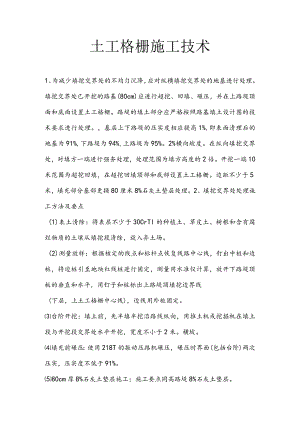

土工格栅施工工艺设计.docx

土工格栅施工技术1、为减少填挖交界处的不均匀沉降，应对纵横填挖交界处的地基进行处理。填挖交界处已开挖的路基(80cm)应进行超挖、回填、碾压，并在上路堤顶面和底面设置土工格栅。路堤的填土部分应严格按照路基填土设计图的技术要求进行处理。，基层上下路堤的压实度相应提高1%,即表面清理后的地基为91%,下路堤为94%,上路堤为95%。2%横向坡度。在纵向填挖交界处，对填方一端进行强夯处理，处理范围为填方高度的2倍。开挖一端10米范围为超挖回填，在超挖回填顶部和底部设置土工格栅。边距不少于5米，填充部分基部更换80厘米8%石灰土垫层处理。2、填挖交界处处理施工方法及要点(1)表土清除：将表层不少于30CrTl的种植土、草皮土、树根和含有腐烂物质的土壤从填挖段清除，放入弃土场。(2)测量放样：根据核定的线点和标杆点恢复线路中心线，钉出中桩和边桩，将边桩引至地块红线桩进行固定，测量用水准仪计算，放开下路堤顶板的垂直和水平，用钉子和桩标出上路堤顶填挖边界线(下层，上土工格栅中心线)，边线用外桩固定。台阶开挖：填土前，先半填半挖沿路线纵向，用推土机或挖掘机在填土段与开挖段交界处水平开挖，宽度不小于2米。横坡。填充前碾压：使用218T的振动压路机碾压，碾压时界面(包括台阶)两次压实，压实度不低于91%。80cm厚8%石灰土垫层施工：施工要点同高路堤8%石灰土垫层。只有压实试验不得低于94%o(6)填筑路基施工：填筑路基施工的填土及施工方法与3%灰混合路基施工相同。只有压实试验不得低于95%。(7)土工格栅铺设底部土工格栅铺设：路基填筑至下路堤顶部后，在填挖交界处开挖段开挖时，开挖宽度不应小于7m,梯级面碾压度应不小于91%,界面采用滚压成型。之后，人工清理土工格栅的铺设面。土工格栅应以钉桩标出的交界线为轴线铺设，并铺设纵横断面。重叠，并注意避免过度拉伸，以免超过其强度和变形极限而断裂或撕裂、局部爆裂等。上土工格栅铺设：上土工格栅铺设位置为上路堤顶面。3%石灰土填筑路基填筑至上路堤顶部后，与路基处理底层平齐，人工布置网格铺装面。铺设方法与底层网格层相同。中层土工格栅铺设：中层土工格栅铺设在上路堤的填土层中，上路堤填土分三层。铺装宽度延伸至开挖段5m,土工格栅铺设方法与底部铺设相同。土工格栅铺设质量控制八要点路基纵向填挖交界处的土工格栅应沿路基水平铺设，铺设长度沿路基横断面方向铺设至填方坡外30cm,裸露修整边坡时应将部分切除。路基水平填挖交界处的土工格栅沿路基纵向铺设，铺设长度超出半填半挖路基断面30cm。土工格栅，其性能参数符合国家标准的相应要求。两块土工格栅的搭接宽度为30cm,搭接部分用聚乙烯绳穿线扎成“之字形”。并用U型钉将士工格栅固定在土中并张紧，间距为1.5m*1.5mo在成品土工格栅上继续填筑路基时，在撒播混合填料时，先提起铲子向上推，将士工格栅全部覆盖，然后按松散厚度撒播，辅以人工检查。清除硬块，防止土工格栅扭曲移位。土工格栅施工技术土工格栅施工流程：检测、清理下承载层T人工铺设土工格栅T搭接、绑扎、固定T铺上路基土碾压T检测。士工格栅按设计要求的宽度铺设在平底承重层上，上下填充物不得有会损坏土工格栅的杂物。铺设土工格栅时，高强度方向应垂直于路堤轴线方向布置。土工格栅水平铺设。拉紧并拉直以避免折痕、扭曲或坑洼。土工格栅采用搭接法沿纵向拼接，搭接宽度不小于30cm。土工格栅铺设完毕后，人工铺设上层填料，及时滚压完成，避免长期暴晒。然后采用机械输送、整平、轧制。机械摊铺和碾压从两侧向中间推进，从两侧向中间进行碾压，保持压实度达到规范要求。防止所有施工车辆和施工机械在铺好的土工格栅上行驶或停车。在施工过程中随时检查土工格栅的质量。如有破损、刺破、撕裂等损坏，应视程度进行修理或更换。土工格栅施工规范土工格栅的铺设方向始终垂直于路基中心线。1、铺设准备：1.1 地基处理：首先将下层找平压延，平整度不大于15mm,压实达到设计要求。表面严禁有碎石、巨石等硬质突起物。1.2 铺设环境：室外温度5以上，风力4级以下，无雨雪。（环境或特殊要求除外）2、铺设与搭接法：2.1 土工格栅应按设计宽度铺设在平整的下承载层上。铺贴时应平直、平整，紧贴下承重层，不得变形、折叠、重叠。搭接处应使用U形钉或连接器。固定的。2.2 铺设土工格栅时，钢筋主强度方向与路堤轴线垂直，每片搭接长度（纵向）不小于15cm,用U型钉或连接件固定件，间距1.0m,水平搭接长度3090厘米，搭接位置用钉书钉或尼龙绳固定。3、搭接铺设后的质量检验：3.1土工格栅铺设后，应先进行自检，其质量要求见下表：序号项目施工质量要求检验方法和频率1下承重层平整度15mm每200m检查4处2垂直搭接宽度15cm随机检查2%3水平搭接宽度30m随机检查2%4搭接错开距离50cm随机检查2%4.回填：4.1土工格栅材料铺设到位后，应及时填充填料，防止其在阳光下直接曝晒时间过长。总则情况下，间隔不应超过48H。4.2填筑要求：离土工格栅层8厘米以内的路堤岩石填筑材料的最大材料直径不得大于6厘米。沿路铺设第一层土工格栅填料宜采用轻型推土机或前装载机。路堤沿路堤轴向行进压实，压实厚度大于60cm。土工格栅施工方法一、玻纤土工格栅层(1)路面面层a、对于新的沥青混凝土路面，玻璃纤维格栅可以放置在半刚性基层和下密封层之间，也可以放置在下密封层和沥青面层之间。b、对于新的水泥混凝土路面，应在半刚性基层和刚性水泥混凝土密封层之间放置玻璃纤维格栅。c、对于旧沥青路面的养护，可采用注油法、锚固法和自粘法，在原路面铺设玻，离钢格栅板。也可以在原路面上做20mm-30mm的细粒沥青混凝土找平层，然后铺设玻璃纤维网格，再添加607OOrnm厚的沥青混凝土面层。do对于旧水泥路面的养护，可采用自粘法和注油法在原路面铺设玻璃纤维格栅，或在原路面上做20mm-3OmE细粒沥青混凝土找平层，然后铺设玻璃纤维格板，然后添加沥青混凝土面层，厚度应为60700mm。e.新路面面层施工可采用锚固法和自粘法。玻纤土工格栅路面施工图基层基层采用玻孑离纤维网格，铺设位置应置于基层底部，采用锚固法施工。(3)下路基a、玻璃钢格栅必须放置在下基层的下1/3处。b、也可放置在下部路基底部，玻璃纤维格栅下应放置至少20mm厚的砂垫或土工布。c、采用锚固法施工。2）加筋路面要求玻璃纤维土工格栅钢筋混凝土路面。路面应符合下列要求：（1）横向路拱的纵向平整度、坡度和平整度应符合设计标准。如果不符合标准，应在覆盖前进行处理。铺装前应平整路面的承载力。如承载力不足不能达标，或水泥混凝土路面板底有空隙，应加强。水泥混凝土路面的接缝处和裂缝处应提前清理、填平。（3）原路面和基面有局部松散、反空洞和扩散裂缝，应提前修补和填充，保持表面完好。（4）原路面应冲洗干净，去除灰尘。松散的颗粒和碎屑。（2）玻纤土工格栅沥青路面层施工方法（1）锚固法无自粘玻璃纤维土工格栅可以加强沥青混凝土路面，防止路面与路面之间的反射裂缝。可采用锚固法施工，但宜先铺设玻纤土工格栅，再铺热沥青制成粘油。人员必须戴手套，施工方法如下：a、粘性层油使用AH-70或AH-90重油热沥青。粘层油的规格和质量应符合公路沥青路面施工技术规范JTJ032-94,并使用专用车辆进行喷涂。每平方米粘油量约为0.4kg-0.6kg。b、铺设玻纤土工格栅时，铺设应平整、拉紧。水平搭接长度应为50-1OOmm,垂直搭接长度应为150-200mm0根据铺装方向，将后端压向前方。一端下。c、用橡胶滚轮滚。do50X50X0.3rm的固定铁片要求平整不翘曲，周边要倒角。2寸钢钉(优质水泥钉)e用钉子固定法铺设玻纤土工格栅时，先用固定的铁皮和钉子将一端固定在已撒有胶层沥青的下部结构上，可用锤击或枪射钉子。当格栅纵向受拉时，玻璃纤维在横向上处于直线受拉状态。F。钉子固定时,格栅的搭接距离为：纵缝搭接距离不小于15cm,水平搭接距离不小于5cm。纵向搭接应按沥青铺装方向将前者置于后者之上。.Go固定时，不要在玻，离纤维上钉钉子，也不要用锤子直接敲击玻璃纤维。固定后如断钉或铁皮松动，需重新固定。Ho为了防止工程车辆的轮胎粘玻璃钢格栅和粘油。沥青摊铺机车轮打滑时，应在粘层油表面撒石屑，石屑用量为3m31000m2-5m31000m2o一世。大气温度低于10摄氏度或路面潮湿时不得施工。j.沥青面层的施工方法与普通沥青路面面层的施工方法相同，但应注意施工车辆不得在玻璃钢格栅表面急转弯或急刹车。(2)自粘玻纤土工格栅直接铺设法自粘玻璃纤维土工格栅是我集团的专利产品，施工方便，质量稳定。施工方法如下：a.对于旧沥青混凝土路面和旧水泥混凝土路面，做20mm-3OmrTl厚的找平层，并使用真空车或洒水车，确保路面清洁。b、喷涂AH-70或AH-90重油热沥青，用量为O.3kg-0.4kgm2。c、使用我集团提供的专用摊铺机铺设自粘玻璃钢格栅。铺设应平整、紧密。do水平搭接长度应为50mm700mm,纵向搭接长度应为150mm-200mm,搭接搭接方向应与沥青混凝土摊铺机的运行方向一致。e.使用橡胶轮压路机进行滚动（橡胶轮压路机需要有洒水装置）。Fo覆盖。（3）玻璃纤维土工格栅加筋基础及下路基施工方法玻纤土工格栅增强基层和下路基均采用锚固法施工。具体施工条款与铺装层的锚固方法基本相同，但无需喷胶层油。（4）玻璃纤维土工格栅加筋铁路路基施工方法a、沿铁路路基水平铺设玻璃钢格栅，要求平整度和张力。玻璃钢格栅横向两端的长度为2000mm-3000mmob、两端放沙袋压实。c、纵向搭接宽度应为80mmT00mm,每节长度为50mm,用铁皮和水泥钉锚固，或用铁丝捆扎。do将两端的玻纤格栅翻过压实的沙袋后，用沙袋压实玻纤格栅。e,加沙土壤压实、平整。土工格栅施工土工格栅的铺设方向始终垂直于路基中心线。1、铺设准备：1.1 地基处理：首先将下层找平压延，平整度不大于15mm,压实达到设计要求。表面严禁有碎石、巨石等硬质突起物。1.2 铺设环境：室外温度5以上，风力4级以下，无雨雪。（环境或特殊要求除外）2、铺设与搭接法：2.1 土工格栅应按设计宽度铺设在平整的下承载层上。铺贴时应平直、平整，紧贴下承重层，不得变形、折叠、重叠。搭接处应使用U形钉或连接器。固定的。2.2 铺设土工格栅时，钢筋主强度方向与路堤轴线垂直，每片搭接长度（纵向）不小于15cm,用U型钉或连接件固定件，间距1.0m,水平搭接长度3090厘米，搭接位置用钉书钉或尼龙绳固定。3、搭接铺设后的质量检验：3.1土工格栅铺设后，应先进行自检，其质量要求见下表：序号工程施工质量要求检验方法及频次1、下承重层平面度为15mm。每20Om检查4个地方。2、垂直重叠宽度15cm,抽检2%。2%4.回填：4.1土工格栅材料铺设到位后，应及时填充填料，防止其在阳光下直接曝晒时间过长。总则情况下，间隔不应超过48H。4.2填筑要求：离土工格栅层8厘米以内的路堤岩石填筑材料的最大材料直径不得大于6厘米。沿路铺设第一层土工格栅填料宜采用轻型推土机或前装载机。路堤沿路堤轴向行进压实，压实厚度大于60cm。塑料土工格栅在路基加筋护坡中的应用土工格栅施工流程：检测、清理下承载层T人工铺设土工格栅T搭接、绑扎、固定T铺上路基土T碾压T检测。土工格栅按设计要求的宽度铺设在平底承重层上，上下填充物不得有会损坏土工格栅的杂物。铺设土工格栅时，高强度方向应垂直于路堤轴线方向布置。土工格栅水平铺设。拉紧并拉直以避免折痕、扭曲或坑洼。土工格栅采用搭接法沿纵向拼接，搭接宽度不小于20cm。土工格栅铺设完毕后，人工铺设上层填料，及时滚压完成，避免长期暴晒。然后采用机械输送、整平、轧制。机械摊铺和碾压从两侧向中间推进，从两侧向中间进行碾压，保持压实度达到规范要求。防止所有施工车辆和施工机械在铺好的土工格栅上行驶或停车。在施工过程中随时检查土工格栅的质量。如有破损、刺破、撕裂等损坏，应视程度进行修理或更换。一、材料：1 1)土工格栅士工格栅是我国最新的土工建筑材料。抗拉强度高（100KNm,伸长率小于15%）,尺寸稳定性好，耐腐蚀，抗老化（设计使用寿命120年，地下），工作温度宽（-50-720度）等特点，已广泛应用于险坡防护、软基处理、加筋土挡墙工程和一些高承载力结构，是一种砌块。业内划时代的新材料。土工格栅用于路基加固和保护。网架与路面材料融为一体，能有效分散荷载，防止道昨流失和路基变形，提高路基稳定性，承受更大的变荷载。（2）砂垫砂垫采用中（粗）砂，含泥量及其他杂质应小于5%。2 .机械：选用25T平板振动压路机1台、50T平板牵引式振动压路机1台、140推土机1台，7-8名工人配合施工。三、施工方法一是准确放开路基坡线。为保证路基宽度，每边加宽0.5m。将干燥的基土整平后，用25T振动压路机静压2次，再用50T振动压4次。，不平整的地方手动平整。将厚度为0.3m的中（粗）砂铺在床上，用机器人工整平后，用25T振动压路机静压两次O铺设土工格栅。铺设土工格栅时，底面应平整、密实，总则应平整、拉直、不重叠、不卷边、不扭结。连接部分每隔Inl用8号铁丝连接，在铺设的格栅上每隔1.5-2m用U型钉固定在地面上。（4）第一层土工格栅铺设完毕后，开始填筑第二层0.2m厚的中（粗）砂。方法是将沙子运到工地，在路基一侧卸掉，然后用推土机推进。，先在路基两侧2米范围内填0.1m,然后折叠第一层土工格栅，填入0.1米的中（粗）砂。禁止向两侧填充和推向中间。该类机械在土工格栅上工作，不填中（粗）砂，保证土工格栅平整、不鼓胀、不起皱，等待第二层中（粗）砂沙子整平后，应进行水平测量，以防止填充物厚度不均匀。第二层土工格栅的施工方法与第一层相同。最后填入0.3m的中（粗）砂。填充方法与第一层相同。路基基础加固完成。（6）中（粗）砂在第三层滚压后，沿线路纵向在坡面两侧各铺设两块土工格栅，重叠0.16m,用同样方法连接，然后土方施工作业开始。护坡土工格栅铺设时，必须对每层铺设的边线进行测量，每边必须保证土工格栅在坡面整修后埋入坡面O.10m以内。(7)坡土工格栅填满两层土时，即厚度为0.8m时，两侧应同时铺一层土工格栅，以此类推，直至铺在坡面下方。路肩表土。(8)路基填筑后，应及时对边坡进行整治，并在坡脚进行干碎石保护。除路基每边加宽0.3m外，应预留1.5%的沉降量。5.7防护工程质量保证措施3水平搭接宽度230Cm抽查2%4搭接缝错开距离250cm,2%抽查5.4.5,施工控制措施1、下承重层应平整，摊铺时应平整平整。2、铺设土工格栅时，路堤两侧各留一定长度，并折叠包覆在压实的填料层上，外露部分用土覆盖。3、使用搭接接头时，搭接长度应为300-600mm;使用缝缝时缝宽不小于50mm,缝强度不低于土工格栅的抗拉强度；使用粘接时，其宽度不应小于50mm,其强度不应低于其抗拉强度。4、施工中应采取措施防止土工格栅损坏，损坏时应及时修理或更换。5、如果是双层土工格栅，上下接缝应错开，错开长度应大于500mm。5.4.6,施工注意事项1、网格的最大强度方向应与最大应力方向一致。2、尽量避免重型车辆直接在铺好的土工格栅上行驶。3、尽量减少土工格栅的切割和缝制量，避免浪费。4、寒冷季节施工时，土工格栅变硬，容易割手擦膝盖。注意安全。6.质量保证措施6.1o成立质量管理领导小组
