公路工程施工资料表格及填写.docx

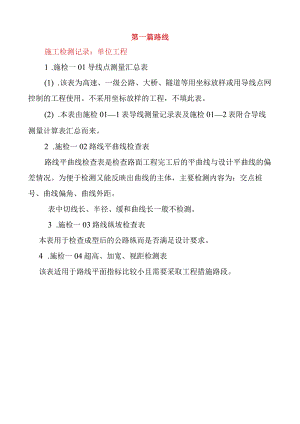

第一篇路线施工检测记录：单位工程1 .施检一01导线点测量汇总表(1) .该表为高速、一级公路、大桥、隧道等用坐标放样或用导线点网控制的工程使用。不采用坐标放样的工程，不填此表。(2) .本表由施检011表导线测量记录表及施检012表附合导线测量计算表汇总而来。2 .施检一02路线平曲线检查表路线平曲线检查表是检查路面工程完工后的平曲线与设计平曲线的偏差情况。为便于检测又能反映出曲线的主体，主要检测内容为：交点桩号、曲线偏角、曲线外距。表中切线长、半径、缓和曲线长一般不检测。3 .施检一03路线纵坡检查表本表用于检查成型后的公路纵而是否满足设计要求。4 .施检一04超高、加宽、视距检测表该表适用于路线平面指标比较小且需要采取工程措施路段。第二篇路基试表的填表说明(I)表头部分的填写：工程名称：指工程项目名称含合同段号。试样编号：指对试样进行分类编号。试样地点：指取样具体位置。拟定用途：指用于何工程地段、结构层次和工程部位。试验单位：指试验检测机构或工地试验室名称。试样说明：指试样的类型及特征。试验规程：指本试验所采用现行的部颁或行业试验规程的代号。试验环境：指试验时试验场所的温度或湿度。主要仪器：指使用计量器具或专用试验仪器的名称及型号精度等。技术负责人：指试验检测机构或工地试验室的技术负责人试验日期：试验当天日期。(2) .表中主体部分的填写：1 .应将试验数据如实填在规定的格内或栏内，其中各项测试结果的计算及数据应符合有效数字的规定，测定结果应符合试验规程规定的精度或允许偏差的要求。采用的计量单位要与规范、规程规定的保持一致，不得随意采用。2 .如填写有误，不得涂改，应在原数据上划一杠，在其旁边将正确数据填上。3 .试验结果栏是综合上述检测数据，用简炼的语言将试验结果与施工技术规范或试验规程相比较后得出合格或能否使用的结论。4 .附注或备注栏在必要时填写与试验有关或须进一步说明情况的事由。5 .监理工程师意见栏要求对检验结果准确地说明结论性意见。一、试验记录1.试表Ol“颗粒分析试验记录”（筛分法）本表适用于粒径大于0.075mm的土进行分析试验，其目的是：划分土类，鉴定土的工程性质。2 .试表011“粒径分配曲线”此表由试表01的试验结果绘制。3 .试表02“液限、塑限联合试验记录”表中试验结果栏目应明确指出液限、塑限、塑性指数各是多少，并注明土的类别和代号。4 .试表03”有机质含量试验记录”（重铭酸钾容量法）附注栏填写时应注明试验中各时段的石腊油锅的温度、试验结果及标准要求，有机质土的名称和代号，可否使用等。5 .试表04易溶盐试验记录（一）试表04-1易溶盐试验记录（二）（硫酸根质量法）附注栏应注明土的全盐量的多少及土的鉴别分类和代号，以及试样的筛孔尺寸。6 .试表05“土工合成材料试验记录”表中空白处可根据所测项目自定填写格式。7 .试表06-1地基承载力试验记录（标准贯入法）、试表06-2地基承载力试验记录（动力触探法）、 .两表用于软弱地基处理或桥涵地基承载力试验。 .试表06-1表适用于砂土、粉土和一般性粘土。试表06-2轻型适用于浅部的填土、砂土、粉土、粘性土；重型适用于砂土、中密以下的砾（碎）石土、极软岩。8 .试表07“含水率试验记录”9 .试表08“击实试验记录”若进行无机稳定类试样击实时，应在试样说明栏内注明水泥剂量。10 .试表09“最大干密度试验记录”附注栏，应对试样的外观和试验过程的异常现象（如试样损失、分离情况）加以描述，并注明试筒尺寸和使用方法。IL试表10“石料（集料）的毛体积密度试验记录”（静水称量法）附注栏应注明石料（集料）的组成是否均匀，试验结果对于组成均匀的石料其密度为三个试件所测结果的平均值，否则应记录最大值与最小值。12 .试表11“量砂密度校验记录”附注栏内应注明量砂的粒径范围和量砂密度，并呈监理签认。13 .试表12“随机取样位置计算表”14 .试表13“压实度检测记录（灌砂法）”15 .试表14“压实度检查记录（环刀法）”16 .试表15“压实度检查记录（核子仪法）”17 .试表16“回弹弯沉试验记录”。18 .试表16-1回弹弯沉测试车标定记录表19 .试表17“回弹模量试验记录（现场承载板法）”，用于野外承载板法测定土的回弹模量。二、试验报告单、汇总表20 .试表18“试验委托单”此表用于委托试验。21 .试表19“试验报告单”在无专项报告单时，用此表根据所检测项目自定填写格式。试验单位应对试验结果负责，不得使用“仅对来样负责”等字样。此表须呈监理工程师签认。22 .试表20“易溶盐试验报告”在土样说明一栏中应明确土的分类和名称及筛孔尺寸。23 .试表21"标准密度试验结果汇总表”将一个分部工程的所有击实试验结果汇总于此表中，试样编号、材料名称、取样位置、代表地段和层次必须与试表08”击实试验记录”中相符。在附注栏中对特殊地段的特殊土质应加以必要的说明。24 .试表22“土方分层压实度检验签证表”用于路基每个作业施工地段的各层次，将与离路基顶面同距离的实测干密度、标准干密度和压实度值按检验位置桩号，沿路线前进方向由小到大的顺序逐个填入此表。进行评定计算合格后，呈报监理工程师签认。25 .试表23“土工合成材料实验报告”26 .试表24“回弹弯沉检验结果报告”以路基路面分项工程为单元进行汇总评定，是分项工程评定的附件资料。处理意见栏指对舍弃的弯沉值过大的点提出局部处理意见。三、施工检测记录：27 .施检05高程测量记录偏差值可填在备注栏内。28 .施检06施工增设水准点记录表位置一栏为公路中线桩号左右位置。L一为引用水准点至设定水准点间距离；n是测站数，一般不必填写。29 .施检07路基（路面）宽度、高程、横坡、中线偏位检测断面位置随机选取计算表30 .施检08路基（路面）宽度、中线平面位置、边坡检测记录表该表适应于路基、路面各层次宽度、中线平面位置偏差及路基成型后的路基边坡检测记录。桩号为检测点或断面的路线位置。1/2宽为实测全宽度的1/2o设计中线距边缘距离指设计路线中线垂直方向距路基、路面各层次边缘的水平距离，左右栏只填写一侧即可。当1/2路基、路面宽度小于中线距边缘的距离时为左偏，反之则右偏。在加宽段落检测时应注明。31 .施检081土方路基分层填筑厚度检查表、施检082填石路堤施工检查表本表适应于不同等级公路不同土质分层填筑压实厚度、填石路堤施工检查用表。32 .施检09地基处理检查表该表适应于不良地质路段，地基需进行换填土处理段落，因此需要重点检查。处理方式应简明扼要说明清楚。地面高程、顶面高程偏差根据需要进行填写，可适当增加测量点并附表加以说明。密实度检查应每层检查不少于5点或按每200米每层检查8处。按数理统计计算密实度和强度。层次由换填底面算起，由下而上填写。自检意见应说明施工工序、方法、材料及处理范围是否符合要求。33 .施检10路基排水工程检查表按发生的排水工程进行检测，检测项目按质评标准中需要检测的项目进行填写。实测值为实际测量所获得的数据，检测频率按要求执行。该表为路基排水分项工程质评表提供依据。34 .施检101土工合成材料表表中其他项目一栏应根据土工合成材料类型填写相应检查项目,如锚固长度、搭结处透水点、粘结力等。第三篇桥梁、涵洞及防护工程一、试验记录：1.试表25水泥物理力学性能试验记录水泥细度检验方法执行现行国家标准。6 .试表25-1水泥比表面积试验记录7 .试表26钢筋拉力及弯曲试验记录试件尺寸中的钢筋直径应填实测值。检测记录应汇入试表19的报告单中并填写各项技术指标的规定值或允许范围，并根据实测值确定该材料是否合格。钢筋原材：无锈蚀，无裂纹GBT228-2002>GB/T232-1999、GB1499.1-2007>GB1499.2-2007试验报告钢筋型号试件长度屈服强度极限强度伸长率冷弯当屈服点和抗拉强度在20（M000MPa范围内，准确至5Mpa,大于100OMpa,精确至IOMpa8 .试表27焊接钢筋试验记录执行标准为现行规范或规程的规定。对焊接外观质量进行描述。结果汇入试表19的报告单中并填写各项技术指标的规定值或允许范围，并根据实测值确定该材料是否合格。9 .试表28金属洛氏硬度试验记录此表为预应力碎锚具进场时和施工中对其硬度的检验。10 试表29-试表323为水泥混凝土粗（细）集料技术性能试验记录（一）、（二）、（三）此6张表用于对水泥混凝土粗（细）集料料场的代表试样进行品质检验的记录表。若填试表29表则不填试表34。11 试表34集料压碎值试验记录此表为施工过程中对粗、细集料的压碎值指标随时进行抽样检验的常用表式。12 试表35粗集料针片状颗粒含量试验记录（规准仪法）此表为施工过程中对粗集料的针片状颗粒含量随时进行抽样检验的常用表式。13 试表36含泥量试验记录此表为施工过程中对粗、细集料的含泥量随时进行抽样检验的常用表式。14 .试表371、试表372、试表373混凝土拌合用水检验记录（一）、（二）、（三）拌制混凝土宜采用饮用水，一般能满足要求，使用时可不进行试验。IL试表38、砂浆配合比设计表、试表39水泥混凝土配合比设计表为施工前进行水泥混凝土、砂浆配合比设计时使用。12.试表40混凝土拌合物坍落度试验记录此表主要用于水泥混凝土结构物施工过程中碎拌合物和易性的检验。13 .试表41水泥混凝土（砂浆）抗压强度试验记录、试表42水泥混凝土抗折强度试验记录压力机应选用相应的型号，主要仪器应标明压力机的型号和量程。此试验必须有两人以上进行，否则试验结果无效，监理工程师应旁站试验过程，并签名。14 .试表43回弹法测试混凝土强度记录试表44回弹法测试结构或构件混凝土强度计算表两表用于对混凝土强度有怀疑或在工程质量验收时验证碎强度用。测试前回弹仪需经计量部门标定合格。二、试验报告单、汇总表：15.试表45水泥物理力学性能试验报告此表是对水泥技术性能检验后而出的报告单，由试表25汇总而来。国家规定标准一栏应填写国家现行的水泥检验标准。结果评定一栏应根据检测结果确定该批水泥或样品是否符合检验标准，能否使用。16.试表46水泥混凝土粗集料试验报告此表为水泥混凝土用粗集料料场的代表试样各项技术指标检验后出的报告单，由试表29、试表30、试表31汇总而来。表中“质量标准”应符合现行规范要求。“结果评定”栏应根据以上结果来确定材料是否合格。17.试表47水泥混凝土细集料试验报告此表为水泥混凝土用细集料料场的代表试样各项技术指标检验后出的报告单，由试表321、试表322、试表323汇总而来。表中“质量标准”应符合现行规范要求。“结果评定”栏应根据以上结果来确定材料是否合格。1 8.试表48混凝土拌和用水检验报告此表由试表371、372、373汇总而来。表中“质量标准”应符合现行规范要求。“结果评定”栏应根据以上结果来确定使用水是否合格。19 .试表49水泥混凝土配合比设计报告单此表根据试表39的试配结果进行填写。结论一栏应对选定配合比是否使用于工程项目和部位。20.试表50水泥混凝土抗压强度汇总评定表，试表51水泥混凝土抗折强度汇总评定表此表分别由试表41、试表42汇总而来，应按一个分项工程为单元进行汇总评定。结果填入分项工程评定表中。评定方法按照现行公路工程质量检验评定标准执行。三、施工检测记录表21、新公施检2大中桥梁轴线放样示意图本表用于各种桥型结构的大中桥梁开工前轴线放样。示意图中标明桥梁轴线固定桩桩位及其护桩桩位，以及所有墩台轴线桩桩位。标明施工所需水准点，及补充水准点位置。示意图宜按比例绘制。22、新公施检13桥涵及构造物轴线放样记录表本表为小桥涵及其它构造物（挡土墙、截水坝、护坡等）开工前及基坑开挖完成后的轴线放样和基础浇筑后的放样检查的记录。小桥涵及其他结构物开工前放样仅填序号3.4.5.6.项内容,基坑开挖完成后的轴线放样及基础浇筑后的放样检查填序号1.2.4.5.6项的内容。示意图中标明桥涵轴线桩桩位及其护桩桩位，以及其它构造物轴线控制桩桩位及护桩桩位。表中轴线偏位是指对所放轴线进行检查的结果，中心桩地面高程指开挖前原地面标高，对于导流坝、挡土墙等应每20米测量二点。合格率指基础浇筑完成后的检查结果。23、新公施检14工序交验表本表适用于公路建设项目中的所有分项工程施工中，前道工序完工后进行下道工序前的交验，作为分项工程工序质量控制的保证资料。工序内容栏填写时应详细说明工序内容，还应注明检查结果。同时附上相关的检测资料的表号。监理在收到工序交验表后在监理检验情况与意见栏内填上检查结果，视检查情况提出处理意见，并确认能否进行下道工序施工。本表一式二份，一份交监理。24、新公施检15明挖基础检测记录表本表适用于桥涵、挡土墙及其它结构一个明挖基础的几何尺寸检查，本表为分项工程质量评定的附件资料。填表时应注意如实描述水文地质情况及承载能力，说明能否满足设计对地基的要求，并附上承载力检测资料。标高检测：桥涵基础应检测四个角及中心处的标高，挡墙及导流坝每二十米检测三点，且不少于三点。轴线平面示意图按新公施检13图示填写。施工单位自检合格后，监理工程师应进行检测，并在工序交验表中签署意见。25、新公施检16钻孔记录表（冲击钻进）本表为钻孔施工记录，施工中不用冲击钻机成孔时则冲程、冲击次数栏不填。本表每工作班填写一张。备注栏内应注明钻孔过程中有无故障发生。26、施检16-1挖孔桩施工记录表27、新公施检17钻孔桩终孔后灌注混凝土前检查记录本表用于钻孔桩终孔后灌注混凝土前的检查，它与水下混凝土灌注记录及钻孔桩成品检查表一起作为钻孔灌注桩分项工程质量评定的依据。终孔孔底标高是指钻机钻至孔底量测的实际标高、灌注前孔底标高指钢筋笼放入孔中后量测的孔底标高。标高测量以护筒顶标高为基准。钻孔过程中出现的如塌孔、卡钻、孔身偏斜等问题，均应在钻孔中出现的问题及处理栏内如实填写，并注明处理方法及处理结果，同时还应说明清孔方法及结果。28、新公施检18水泥混凝土浇筑申请报告。本表用于所有水泥混凝土结构物或部位浇筑前施工单位向监理工程师提出的开工申请。所需附件有：混凝土配合比试验报告单、钢筋加工及安装检查表及模板安装检查记录。专业监理工程师或监理工程师在收到施工单位混凝土浇筑申请后，对上道工序检查情况加以说明，对材料、机具、设备及人员进行核查，确认符合开工条件后方能同意开工。抗压（折）强度一栏应填写水泥混凝土配合比设计报告单中选定配合比的实测碎抗压（折）强度值。29、新公施检19混凝土砂浆配料通知单本表是浇筑混凝土构造物及砂浆砌体施工时的现场配料通知单。本表应根据进场材料砂石中含水率及砂中含石量的情况填写该表，本表填写一式两份，一份存档一份交现场施工计量人员。表头中的硅强度应为碎的设计强度，签名中技术负责人应为试验室技术负责人。30、新公施检20钢筋加工及安装检测表本表用于钢筋混凝土结构和部分预应力混凝土结构物的钢筋骨架加工及安装检测（不包括钢筋网），并作为钢筋加工与安装分项工程质量评定的附件资料。备注栏内应填写钢筋锈蚀，绑扎及焊接的外观情况。弯起钢筋位置以骨架中心线为原点测量。31、新公施检201模板安装检查记录表本表用于碎结构的模板安装检测，并作为碎浇注申请报告的附件资料。实测值不能填写偏差值模板倾斜度按现行质评标准中相应分项工程的实体的竖直度或倾斜度要求，其余检测项目按现行桥涵施工规范执行。对于表中“底模标高”要求检查不少于三点。32、新公施检21水下混凝土灌注记录本表为水下混凝土灌注时的记录，为钻孔灌注桩分项工程质量评定的附件资料。护筒顶面可做为测量深度的基准面。灌注前孔底标高指水下混凝土灌入前测量孔深后计算的标高。灌注中重要记事栏内应详细说明有无出现钢筋笼上浮、卡管、断桩等事故，以及出现问题的处理措施及结果。监理应旁站，并签署意见。33、新公施检22钻孔桩成桩检查表本表是一个钻孔桩浇筑后的成桩检查表，作为钻孔桩分项工程质量评定的附件资料。桩心坐标、桩头直径、最小保护层厚度、有无漏筋等均应在桩头凿除至设计标高后进行检测。最小保护层厚度检查四点填最小值，其他点的保护层厚度在图示中表示。图示栏内画成桩后桩顶的实际平面图。34、新公施检23混凝土施工记录本表为水泥混凝土浇筑时的施工记录，由工地试验人员填写，监理试验人员签字。对于一个工作班完成的同一配合比若干小型构件每工作班填写一张，其余构件每构件填写一张。同构件养护的试件指有特殊工艺要求或特殊环境要求时留制的试件。试件数量执行现行部颁标准。35、新公施检24混凝土构件养护温度检查记录。本表为冬季施工的水泥混凝土构件养护温度检查记录。测温孔在结构物内均匀布置，每日检查五次，北京时间4点、8点、12点、16点、24点各检查一次。36、新公施检25桥台后回填检查表本表用于桥涵一个台背回填土的检验与签认。回填层次是从原地面算起编号的，并注明各层距路基顶面的距禺O表中数据压实度等从试表13得来。监理人员每层旁站后对压实度抽检，待台背回填完成后由专业监理工程师签认。37、新公施检26张拉设备校验记录本表用于预应力筋张拉设备的校验。千斤顶与油压表应配套编号校验使用，以确定张拉力与压力表读数之间的关系曲线。张拉设备的校验周期按现行桥涵施工技术规范执行。备注栏内应注明校验方法。监理在检查鉴定证书后予以确认。38、新公施检27预应力钢筋冷拉记录本表为一条作业线上各根钢筋冷拉及冷拉后的电热时效记录。39、新公施检28先张法预应力钢筋（丝）张拉记录本表为先张法预应力钢筋（丝）整体张拉及放张记录，作为先张法预应力分项工程质量评定的依据之一。初应力为单根张拉钢筋（丝）时的读数。电子秤读数指电子秤与装在台座内的一根预应力钢筋上的拉压传感器连接后，张拉过程中分级荷载的读数。张拉伸张率=（理论伸长值一实际伸长值）/理论伸长值张拉时简要说明栏应说明是否有异常情况发生。监理旁站后予以确认。K表示张拉控制应力。40、新公施检281先张法预应力钢丝、钢绞线单束张拉记录本表为先张法预应力分项工程质量评定的依据资料之一。41、新公施检282先张法预应力钢丝、钢绞线放张记录本表配合新公施检28-1使用。试件强度指同构件养护的试件强度。42、新公施检29后张法预应力管道检查表本表用于后张法预应力钢丝束、钢绞线管道坐标位置的检查，作为后张法预应力分项工程质量评定的资料之一，每块梁（板）填写一张。梁长方向断面位置X的原点为梁的跨中，并注明左右位置。管道间距应测量净间距。43、新公施检30预应力孔道压浆记录本表为后张法预应力梁孔道压浆时的记录，每块梁（板）填写一张。出现管道堵塞，孔道端部不饱满等情况时的检查处理意见填入处理意见栏。每一工作班应制取不少于3组试件（每组为三块70.7mm×70.7mmX70.7mmX立方体试件），监理应旁站并予以确认。44、新公施检31后张预应力钢筋（丝）张拉记录本表适用于后张法预应力张拉记录。硅强度指同构件养护的试件强度。说明栏内说明张拉过程中出现的问题及处理结果。监理应旁站并签署意见。45、新公施检32支座安装检查记录表本表为大中小桥梁每孔的支座安装检查记录，它是梁板安装分项工程评定的资料之一。支座中心偏位应检查顺桥及横桥向两个方向。每块梁板顶面纵向高程在两端及中间各测一点。备注栏内标明支座与垫石、梁板底面接触情况及支座变形情况。46、新公施检33梁板安装记录本表为一座桥梁的每一孔梁板安装记录，作为分项工程质量评定的资料之一。支座与梁板接触情况一般目测填写。梁位以路线前进方向从左向右按顺序编号。构件的挠度用水准仪测量。47、新公施检34小型预制构件检查表本表为批量预制的涵洞盖板、桥上人行道块件（栏杆扶手）、护柱、路缘石、里程碑、百米桩、界桩等水泥混凝土构件施工中的检验表。桥面人行道块件及栏杆扶手等检查每工作班总数的20%,涵洞盖板以道（孔）为单元，检查块数的40%。百米桩、里程碑、界桩、护柱、路缘石等按每工作班预制地同类构件为一批分别检查其总数的10%o备注中填写代表批量、预制的起止时间。48、新公施检341混凝土（浆砌片块石）结构物几何尺寸检查表本表用于涵洞、挡土墙、护坡、导流坝、锥坡等工程项目施工过程中的几何尺寸检查，作为工序交验及分项工程质量评定的资料。备注栏内填写断面位置等有关需说明的问题。49、新公施检342管节预制检查表管节安装采用分项工程表。50、新公施检35无破损检测基桩报告表本表用于桩基础施工后的承载力是否满足设计要求或桩身结构完整性的检查。检测方法应填写所采用的：高应变法的#法或低应变法的#法。第四篇路面（一）、底基层、基层一、试验记录：1 .试表521、试表522集料筛分试验记录（干筛法）（水筛法）对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水筛法试验。2 .试表53集料承载比（CBR）试验记录（一）此表为路基施工中路基填土及级配砾石基层或底基层做承载比时的试验记录。3 .试表54集料承载比（CBR）试验记录（二）此表为路基施工中路基填土及级配砾石用作基层或底基层的试验记录。在试验结果分析计算栏应进行结果整理，绘制单位压力与贯入量的关系曲线图。4 .试表55水泥（石灰）稳定土中水泥（石灰）剂量试验记录（EDTA滴定法）。主要为施工过程中工地快速测定水泥或石灰剂量用，也用在施工前绘制水泥（石灰）剂量与EDTA耗量的标准曲线。5 .试表55-1水泥稳定土中水泥剂量标准曲线试验记录表（EDTA滴定法）用于开工前绘制水泥剂量与EDTA耗量标准曲线。6 .试表56水泥（石灰）稳定土无侧限抗压强度试验记录。主要用于施工过程中检测水泥或石灰稳定混合料试件的无侧限抗压强度。二、试验报告单、汇总表7 .试表57基层（底基层）材料试验结果报告为基层或底基层用某种材料代表试样的各项技术指标检验报告单，由各项技术指标的试验记录汇总而来。在结果评定栏内应根据以上结果确定该材料是否合格。8 .试表58水泥（）稳定土试验报告此表由试表55、试表56汇总而来，要求按每分项工程为单元进行汇总评定，将结果填入分项工程评定表中。结果评定栏内应按数理统计方法评定后得出结论。9 .试表59路面（）压实度检验签证表表名括号内应填写所检路面结构层次的名称。适用于在施工过程中，以施工作业段为单元进行压实度汇总评定后交监理工程师签证的表，由压实度检查记录汇总而来。检验位置应填入现场随机选定的具体位置，即桩号和横向距离。在压实度检验评定栏内应按数理统计的方法进行评定该段是否合格。此表要求在该段施工完毕、下段施工前完成。技术负责人指试验室的技术负责人。10 .试表60路面（）压实度检验汇总评定表表名括号内应填写所检路面结构层次的名称。在结果评定栏内进行数理统计评定压实度后，并计算出合格率。由试表59汇总而来，按每一分项工程为单元进行汇总评定，并将结果填入分项工程评定表中。（二）面层一、试验记录：11 .试表61、62、63、64、65、沥青面层粗（细）集料技术性能试验记录为沥青面层用粗细集料料场的代表试样进行品质检验记录表。试表63试用于高速一级公路沥青路面表面层的粗集料磨光值的检验。12 .试表67石料抗压强度试验记录桥涵构造物砌体用于岩石的强度分级和岩性描述时用此表。有显著层理的岩石，分别沿平行和垂直层理方向各取试件6个。破坏形态指爆裂或沿纹理破裂，当为沿纹理破坏时，必须增加试件组数。13 .试表69矿粉试验记录为施工前沥青面层检验矿粉的各项技术指标的试验用表。14 .试表70沥青针入度、延度和软化点试验记录为沥青路面施工前和施工过程中对沥青三大指标检验的常用表式。一张表格限用同一代表试样。15 .试表70-1沥青溶解度试验记录、试表70-2沥青含蜡量试验记录用于检验沥青的溶解度和蜡含量的试验用表。16 .试表70-3乳化沥青试验记录为检验乳化沥青的各项指标的试验用表。17 .试表71沥青粘度试验记录为沥青路面施工前和施工过程中，对道路用液体沥青粘度分项指标检验用表。18 .试表72沥青老化试验记录老化试验以薄膜加热试验为准，也可以旋转薄膜加热试验代替。19 .试表73沥青密度与相对密度试验记录为沥青路面施工前，对沥青材料密度试验用表。20 .试表74沥青闪点与燃点试验记录为沥青路面施工前，对沥青材料闪、燃点试验用表。21 .试表75沥青混合料矿料组成设计表为沥青路面施工前进行热拌沥青混合料配合比设计时用表。应附各种矿料的筛分试验记录和绘制的混合料级配与设计（规范）级配范围曲线图。当记录的格数不够时，应相应增加。22 .试表76沥青混合料中沥青用量选定图为沥青路面施工前进行热拌沥青混合料配合比设计时用表。图中应以沥青用量为横坐标，按0.5%间隔变化，以测定的各项指标为纵坐标。各项取值范围应包括所有测定的有效值。23 .试表77沥青混合料马歇尔稳定度试验记录为沥青路面施工前进行热拌沥青混合料配合比设计时和施工过程中对热拌沥青混合料进行稳定度试验的常用表式。一张表格为一组试件所用。24 .试表78沥青混合料油石比、矿料筛分试验记录是沥青路面施工过程中和交工检查验收时检查沥青用量和矿料级配的常用表。如采用燃烧法则只填写混合料质量和燃烧后矿料总质量。采用燃烧法必须做比对试验，用以修正油石比。一张表格限用一组代表试样。25 .试表79、80、81沥青混合料试件密度试验记录是施工过程中和交工检查验收时采用不同检测方法检测沥青混合料试件密度的表式。26 .试表81-1沥青混合料理论最大相对密度试验记录此表适用于真空法检测沥青混合料理论最大相对密度。27 .试表82路面构造深度测定记录（铺砂法）适用于测定沥青路面面层及水泥混凝土路面采用手工铺砂法测定抗滑构造深度用表。路况描述指路面是否平整密实、有无离析、孔隙等现象。28 .试表83路面抗滑值试验记录（摆式仪）适用于测定沥青路面面层摩擦系数用的表式。在附注栏内按换算公式进行抗滑值温度修正。29 .试表83-1沥青路面渗水系数试验记录测点位置应按现场随机取样选点的方法确定位置。现场描述指现场取样点路面是否平整密实、有无离析、孔隙等现象。二、试验报告单、汇总表：30 .试表84沥青试验结果报告此表为沥青代表试样的各项技术指标检验后而出的报告单。由各项试验记录汇总而来。表中“规定值”执行现行规范。“结果评定”栏应根据以上结果来确定材料是否合格。31 .试表85沥青路面粗集料试验报告此表为沥青路面用粗集料料场代表试样的各项技术指标检验后得出的报告单，由各项试验记录汇总而来。表中“规定值”执行现行规范。“结果评定”栏应根据以上结果来确定材料是否合格。32 .试表86沥青路面细集料试验报告此表为沥青路面用细集料料场代表试样的各项技术指标检验后而出的报告单，由各项试验记录汇总而来。表中“规定值”执行现行规范。“结果评定”栏应根据以上结果来确定材料是否合格。33 .试表87沥青三大指标试验结果汇总表用于沥青路面施工过程中，由试表一70汇总而来。要求按分部工程为单元进行汇总。34 .试表88沥青混合料油石比、矿料筛分试验结果汇总表用于沥青路面施工过程中，由试表一78汇总而来。要求按分部工程为单元进行汇总。35 .试表89沥青混合料马歇尔稳定度试验结果报告用于沥青路面施工过程中，由试表一77汇总而来。要求按分部工程为单元进行汇总。36 .试表90乳化沥青试验报告用于沥青路面施工过程中，由试表一70-3汇总而来。37 .试表91沥青路面矿粉检验报告用于沥青路面施工过程中，由试表一69汇总而来。38 .试表92沥青混合料车辙试验记录检测沥青混合料动稳定度时使用。39 .试表93沥青用量试验记录用于现场检测沥青喷洒量时使用。三、施工检测记录：40 .施检36路基、路面平整度检测记录该表适应于路基、路面平整度采用三米直尺检测路基路面平整度。检测路基时将表头路面划掉，检测路面时将表头路基划掉，不易搞误，便于统计。起讫桩号为检测路段起讫点。检测时按要求频率进行检测。41 .施检37路面（）层厚度检测表该表适应于路面各层次厚度检测。起讫桩号为检测路段起、终点桩号。路面各层次在表头括号中就应填写清楚。42 .施检38水泥碎路面纵横缝、顺直度、相邻板高差检测表该表为碎路面纵、横缝、相邻板高差检测表。桩号：横缝时为一具体桩号，纵缝时为段落起讫桩号。相邻板高差：每条胀缝抽检两点，每200m纵、横缝抽测各两条，每条两点，抽检点应是最大高差点。表中设计值不填，合格率按百分率表示。43 .施检39沥青混合料拌合机工作台班记录该表为沥青混合料拌合场用表，表中混合料种类应填写具体各称。配合人员只填写主要人员。沥青、矿料温度为每工作台班温度区范围。备注一栏：应填写该台班生产过程中出现的问题及其它需要说明的问题44 .施检40路面基层施工记录、施检41沥青路面施工记录该两表适应于粒料基层及稳定类基层和沥青路面施工记录。填表时按实际采用的结构类型，按施工工序进行填写。表内按实际发生如实记载。45 .施检401水泥稳定粒料基层钻芯取样记录表本表用于施工现场对水稻层钻取芯样时使用。在备注栏中说明分层摊铺还是一层摊铺。46 .施检42路面平整度仪检测表采用连续路面平整度仪进行检测。除破坏严重的路面外，适应于新老路面及各层次路面检测。桩号为测程的起讫桩号，表中设计值、允许偏差栏不填。47 .施检43路基、路面横坡、宽度检测记录表该表适应于对路基路面各层次横坡度及宽度进行检测记录。检测路基、路面层次横坡度时应填写清楚。桩号为检测断面之桩号采用水准仪进行检测，只读取相对高程。路中：高速、一级公路有中央分隔带的公路，指中央分隔带边缘位置，无中央分隔带时指路中心线。路面、路基、路肩宽度为实测宽度。高差格分路面、路肩两栏，路面为路面边缘与路中高差、路肩为路面边缘与路基边缘高差。第五篇交通安全设施1、施检44交通安全设施检测表该表适用于交通安全设施工程检查，可连续对同类设施进行检测。一般情况下以分项工程长度为一个抽检段落。合格率以百分数表示。第九篇质评表填表说明一、施工质评表1 .质评Ol表（一）分项工程质量检验评定表为公路建设项目中各单位工程中的分项工程质量检验评定的通用表式（路用房屋单位工程除外）。表中基本要求检查结果栏，应按质评标准中各分项工程的基本要求内容填写其检查结果，文字叙述力求准确、简炼。各分项工程中的检查项目的检验方法和数量，按质评标准中相应的规定执行，质评标准中规定的检测频率是必须做到最低限度的要求。分项工程的外观鉴定栏，要求按质评标准中相应的分项工程鉴定的内容检查后准确叙述，缺陷与不足及问题力求定量叙述。质量保证资料，按材试、施检、质评三类资料叙述其检查结果,资料缺陷、不全或失实内容等应具体叙述，以便按规定扣资料分。质评01表（二）一公路建设项目各分项工程质量保证资料核查表作为分项工程质评的附件之一。一些分项工程检查项目的实测值因栏内篇幅所限，检测的全部数据填不下时，此栏可只填检测总点数与评定结果，其实测数据结果的汇总表作为质评一01表的附件。如路基土方分项工程中的检查项目压实度与弯沉项，其质评01表下应附试表22"土方分层压实检验签证表”及试表24“回弹弯沉检验报告”等表。2 .质评01表（二）公路建设项目各分项工程质量保证资料核查表此表作为质评01表（一）的附件表中核查内容序号1、2、3项，应按规定具体地列出各类资料的名称、有无的数量，及有无问题。3 .质评02表分部工程质量检验评定表单位工程中的各分部工程，每一个分部工程按此表内容填写，其检评结果不论其所包括的分项工程个数的多少。分项工程名称与部位应填写准确规范。评定意见栏填是否符合设计文件及技术规范或质评标准的要求。4 .质评03表单位工程质量检验评定表适用于公路建设项目中除路用房屋单位工程之外的所有的单位工程。用质评05表后，分部工程栏只填其名称，质量评定栏只填05表结论栏的加权平均分和质量等级。评定意见栏为简要的文字叙述，即内在质量、几何尺寸、外观质量三方面的总体概括。5.质评05表工程汇总表适用于相同结构的分部或单位工程的汇总，以便进行上一级工程质量评定。该表是为单位工程或建设项目的质量评定服务。如一个路基单位工程中有许多座小桥，一座小桥为一个分部。凡属于该单位工程中的小桥均用此表汇总。大中桥梁的基础及下部结构中每一墩台为一个分部工程。一座大中桥的各墩台分部工程可用此表汇总。一个建设项目路基、路面、桥梁各单位工程有许多个，路基各单位工程汇总，路面各单位工程汇总，桥梁各单位工程的汇总可分别用此表。用此表后，填写质评04表建设项目质量检验评定表时，路基、路面、桥梁、互通立交、隧道、交通安全设施、路用房屋单位工程指建设项目中全路汇总后的上述单位工程。其评定分从质评05表的结果中抄来。第十篇施工监理表一、监理报表1 .监表1：施工放样报验单(1)此表由承包人填写上报，经旁站(现场)监理员检查认可后报监理组专业监理工程师或监理组长，由专业监理工程师或监理组长批复。(2)附件包括有关测量表格和资料及放样表格和有关资料。(3)监理员意见和监理工程师结论栏应填写是否符合技术规范、设计等的具体要求。2 .监表11：水泥(沥青)混凝土配合比设计申请批复单(1)此表指承包商在该项目开工前进行完水泥(沥青)混凝土配合比设计工作后，由承包人填写该表的上半部分并上报监理组或驻地监理处。(2
