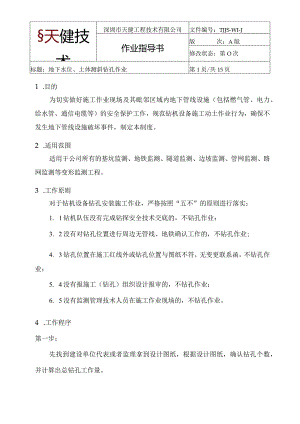

§天健技术深圳市天健工程技术有限公司文件编号：TJJS-WI-J作业指导书版次：A版修改状态：第O次标题：地下水位、土体测斜钻孔作业第1页/共15页1 .目的为切实做好施工作业现场及其毗邻区域内地下管线设施（包括燃气管、电力、给水管、通信电缆等）的安全保护工作，规范钻机设备施工动土作业行为，确保不发生地下管线设施破坏事件，制定本制度。2 .适用范围适用于公司所有的基坑监测、地铁监测、隧道监测、边坡监测、管网监测、路网监测等变形监测工程。3 .工作原则对于钻机设备钻孔安装施工作业，严格按照“五不”的原则进行落实：1. 1钻机队伍没有完成钻探安全技术交底的，不钻孔作业；3. 2没有对钻孔位置进行周边无管线、地铁确认工作的，不钻孔作业;4. 3钻孔位置在施工红线外或钻孔位置与图纸不符，无变更联系函，不钻孔作业；5. 4没有报施工（钻孔）组织设计报审的，不钻孔作业；6. 5没有监测管理技术人员在施工作业现场的，不钻孔作业。4 .工作程序第一步：先找到建设单位代表或者监理拿到设计图纸，根据设计图纸，确认钻孔个数，并计算出总钻孔工作量。第二步：根据设计图纸，在施工范围内确定钻孔位置，如现场钻孔位置不具备条件钻探，需要移动位置，必须跟设计，监理单位确认，并将测点变更记录表，交给设计，监理签字确认。第三步：钻孔位置确认以后，通知公司安排管线探测仪器，对拟钻孔位置进行管线探测，探测过程中，须拍照留痕，并形成管线探测报告。同时通知施工总承包单位、监理单位，去现场确认钻孔位置底下是否有埋设管线，地铁，并做好拍照留痕记录，如果监理同意签字，可以签定钻孔位置无管线、地铁等记录表。第四步：钻机进场前，应该通知钻机队伍，提交本次进场的钻机合格证，工人身份证，上岗证，人身保险等信息，以监测单位名义报给监理审核。审核通过以后，方可安排钻机进场。第五步：工人开工钻探前，应该先通知施工单位安全部门给工人进行安全教育以及安全技术交底，同时我们监测单位也给工人做安全交底和技术交底，安全交底工作完成以后，方可开工。第六步：工人进场后，跟工人进行孔位交底，以及周边管线情况介绍，并在孔位交底表上签字确认，每个孔机械钻探前，应该先用洛阳铲人工挖至2米深度，经监测技术人员确认后，再进行钻机钻探施工，工人现场钻机作业，监测技术人员必须在现场指导，钻机工人停止作业后，方可离开。第七步：钻机完成全部钻孔工作，应将钻孔工作量和钻机工人确认，离场时,应通知监理，施工单位，办理离场手续。水位及土体测斜钻孔作业流程图附表附表1水位、测斜技术安装技术要求附表2水位、土体监测点位置变化、变更联系函表附表3钻孔位置周边无管线、地铁确认工作表附表4施工组织设计报审表（开钻前报给总包单位）附表5管线探测原始记录表附表6钻探安全技术交底表附表7钻孔工作量确认表附表1水位、测斜技术安装技术要求1、测斜水位管介绍PVC高精度测斜管水位二合一管，是用于跟测斜仪探头结合，实施监测基坑围护结构不同深度处的水平位移，以及水位辅助监测，测斜管一般长度为2m规格，使用时需要一根一根地连接到设计的长度。测斜管与测斜管接头采用凹凸槽连接，并用自攻螺丝固定。测斜管内有供测斜仪探头定向的90°间隔的导槽，测斜管结构及构造见图1-1。接头管凹凸槽图1-1测斜管结构及构造2、安装与埋设土体测斜水位管埋设在基坑基坑周围地层内，埋设位置距离基坑边线三米以内，底部安装有包土工布带，管壁带孔的测斜管。2.1测斜管的连接拿起一根二合一的测斜管，在没有外接头的一端套上底盖，用3只M4X10自攻螺钉拧紧（这是每孔最下面的一节管子），下一节，再向外接头内插一节带土公布的测斜水位管，一般底部至少要接3根以上带土工布的水位管，然后再往上接不带土工布的测斜管，这时必须注意的是一定要插到管子端平面相接为止，再用3只M4X10自攻螺钉把它固定好，才算该接头连接完毕，按此方法一直连接到设计的长度。测斜管安装之前，需要调正方向，然后往管子灌满水，边罐水，边下管子，调正方向的要求是，管子内壁上有两对凹槽，首先需把孔口以上那节测斜管上的外接头拿掉（松开3只螺钉就可以拿掉）,才能看清管内凹槽,需要把管内的一对凹槽垂直于测量面就可以了（见图2-1）,转动管子就可以实现。2.3安装完成后，填沙、做保护墩测斜导管安装完毕后，测斜管与孔壁之间的空隙用粗砂回填，并需填实，管口要盖上盖子，并且做个小保护墩，保护测点，如下图。2.4测点验收测点完成后，施工单位应通知发包方人员过去验收，是否安装合格，孔深及测斜管安装达到要求要收合格，否则不予验收计价。交底人：接受交底人：日期：附表2、水位、土体监测点位置变化、变更联系函表工作联系单工程名称：编号发单时间急缓程度正常J请知照标题急请回复J紧急请落实附件签发校核经办主送抄送主要内容监理单位意见年月日（盖章）设计单位意见年月日（盖章）附表3、钻孔位置周边无管线、地铁确认工作表工程名称：孔位编号:孔位坐标：X：Y：Z：管线位置：明确口不明确口无管线口地铁位置：明确口不明确口无地铁口洛阳铲挖孔深度：地铁埋藏深度：拟钻孔深：管线及地铁分布示意图:注意事项：1、不得挪动孔位；2、洛阳铲挖到深度2米确保无管线时才能机钻；3、地铁埋藏深度范围内慢速钻进；4、随时关注钻杆反应、返浆及漏水情况，遇硬物立即停止钻探，上报技术人员。钻机队伍签字：联系电话：监测人员签字：联系电话：总包单位签字：联系电话：监理单位签字：联系电话：施工组织设计报审表工程项目名称:致：我方已经根据监测合同的有关约定、施工图设计文件要求及基坑监测方案，并经施工单位、监理单位确认钻孔点位，钻孔位置底下无管线，符合钻孔要求，现准备进场进行施工，请予以审查。附：1.地下管线探测原始记录2.机械设备、人员资质监测单位（章）：项目负责人：日期：年月日施工单位审查意见：项目施工机构（章）：项目负责人：日期：年月日监理单位审查意见：项目监理机构（章）：总监理工程师：日期：年月日附表5、管线探测原始记录表地质雷达管线检测原始记录第页共页试验单位:记录编号:项目名称检测日期检测位置雷达型号检测依据JTG/TC22-2009GB50021-2001天线主频孔号雷达数据编号现场照片平面位置图管线检测结论：试验：审核:附表6、钻探安全技术交底表钻探安全交底工程名称:交底人交底日期年月日接受交底人一、安全交底内容：1、现场施工人员，搞好安全学习教育，建立安全生产保证体系，全面贯彻“安全第一，预防为主”的方针。2、进入施工现场，必须穿戴好劳保用品，做好各种防护措施。3、每日开工前，仔细检查柴油机内柴油、机油及水箱水量情况，偏少及时补加。仔细检查钻机、水泵各部位的螺杆螺丝是否松动，特别是天轮上的螺丝，松动及时拧紧。仔细检查钢丝绳的牢固程度，发现断股受损及时更换。4、钻探时应注意附近地下、地上有无高压电缆、光缆、煤气、给排水管道等通过，钻孔开孔前，必须用洛阳铲或人工开挖的方式进行探明待查明地下管线的分布情况并确认安全后，再钻探，否则造成管线破坏及由此引起的损失由相关责任人赔偿及修复。如果有障碍物确需移孔时须征得现场技术人员同意，并应作好记录以便于重新测量孔位。否则造成的损失由该责任人负责。5、加强施工现场人员的管理，谢绝外来人员进入施工现场，防止意外事故的发生。6、工地严禁喝酒、赌博；增强消防意识，认真做好防火、防盗工作：因事离开工地，应请假。7、加强内部团结,不得与他人打架斗殴或与周边发生矛盾，如遇村民阻工应及时上报负责人，避免与其发生言语及肢体冲突。8、钻机作业安全及预防措施：严格遵守操作规程，坚决杜绝违章操作，严防物体打击等事故的发生。9、高空作业安全及预防控制措施,钻探过程中，如要登高，必须佩戴好安全带，严防高处坠落事故。10、地下管线安全及其预防控制措施*钻探前根据地下管线资料，尽量避开管线；联系相关管线产权单位到现场确认；同时在施工前用洛阳铲人工开挖2-3m,确认有无管线才能正常施工。11、汛期安全及预防控制措施：工人营地必须搭设在地势较高且避风处，遇台风、暴雨、雷电等恶劣天气，根据气象局发布的预警信息做好预防措施；必要时放倒钻机塔架、人员撤至室内；禁止任何人下水游泳、戏水。酷暑天气12-14点工人应休息，并购置配发防暑降温药品予工人。12、防火安全及预防措施：帐篷及钻机柴油附近放置灭火器，预防火灾，不允许超量放置柴油。附表7、钻孔工作量确认表水位钻孔安装工作量确认统计表委托单位:安装队伍:钻孔位置:钻孔时间:序号测点编号设计钻孔深度（米）实际钻孔深度（米）完成情况现场监测员签字确认123456789101112小计（米）安装队伍签字确认：委托单位签字确认：
