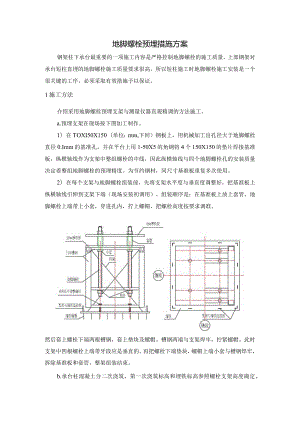

地脚螺栓预埋措施方案钢架柱下承台最重要的一项施工内容是严格控制地脚螺栓的施工质量。上部钢架对承台短柱直埋的地脚螺栓施工质量要求很高，所以短柱施工时地脚螺栓施工安装是一个很关键的工序，必须采取有效措施予以保证。1施工方法介绍采用地脚螺栓预埋支架与测量仪器直观精调的方法施工。a.预埋支架在现场按下图加工制作。1）在TOXI50X150（单位：mm,下同）钢板上，用机械加工出孔径大于地脚螺栓直径0.Imm的基准孔。并在平台上用1-50X5的角钢将4个150X150的垫片焊接基准板，纵横轴线作为支架中整组螺栓的中线，因此纵横轴线与四个地脚螺栓孔的安装质量决定着整组地脚螺栓的预埋精度。为节约钢材，同尺寸基准板重复多次使用。2）在每个支架与地脚螺栓组装前，先将支架水平度与垂直度调整好，把基准板上纵横轴线引伸到支架下端（现场安装初调用）。组装顺序是：在基准板上放上套管，地脚螺栓上端带上小套，穿进孔内，拧上螺帽，把螺栓高度按要求调准。然后套上螺栓下端两根槽钢，套上垫块及螺帽。槽钢两端与支架焊牢，拧紧螺帽。此时支架中四根螺栓上端带牙段应是垂直的。再把螺栓下端垫块，螺帽上端小套与槽钢焊牢，拆除基准板和套管，整架组装结束。b.承台柱混凝土分二次浇筑，第一次浇筑标高和埋铁标高参照螺栓支架高度确定。埋铁用于固定螺栓支架。第一层混凝土浇筑后，把柱纵横轴线引伸到每个埋铁面及基础柱头上，并测出埋铁面上某一点的实际标高，作为现场安装初调的标准。2安装程序a.把组装好的螺栓支架运到现场按编号吊进柱基础内；b.以基础埋铁面的纵横轴线和实测标高为基准进行初调，用水准仪测调螺栓支架及地脚螺栓的水平标高；c.同时用二个线锤分别以柱纵横轴线为基准，直观精调螺栓支架，直到基准板上纵横轴线与柱纵横轴线完全重合，然后用角钢把支架四脚与埋铁连接焊牢，用22钢筋作螺栓支架支撑与埋铁焊牢，确保螺栓支架具有足够的刚度，以确保二次混凝土浇筑时支架不产生偏移。d.检查合格后，将螺栓架上基准板拆除回收，以便下次使用。把纵横轴线引伸到支架顶槽钢面上，为以后测量留下基准线。e.在模板支设完成后进行混凝土浇筑前，对整体直埋地脚螺栓系统进行整体找正，无误后在进行下道混凝土浇筑的施工。f.进行混凝土浇筑，浇筑混凝土时应控制混凝土沿螺栓支架两侧均匀上升，避免混凝土由于上升高度不一致对螺栓固定架产生压力。基础顶面螺栓固定架下的混凝土要振捣密实，在浇筑这一部位时，周围的混凝土要略高一些，再细心振捣是混凝土充满钢架部位，直至钢架四周及排气孔均看到混凝土冒出。g.进行混凝土浇筑过程中采用两台经纬仪随时检查地脚螺栓的位置如发生偏移及时校正。
