垂直运输机械安拆监理实施细则.docx

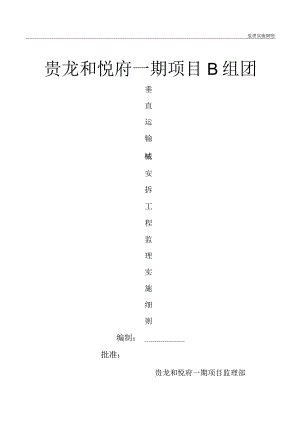

监理实施细则贵龙和悦府一期项目B组团垂直运输械安拆工程监理实施细则编制：批准：贵龙和悦府一期项目监理部2019年月日垂直运输机械安拆监理实施细则一、工程及设备概况一、第一节工程概况一、工程基本概况工程名称和悦府一期工程建设地点龙里谷脚镇工程规模建筑面积108000平方米栋数19结构形式框架剪力墙结构功能住宅、商业建设单位设计单位监理单位施工单位地勘单位审计单位二、工程建筑概况贵龙和悦府一期工程建设于贵州交汇处，地下一层为停车场，地上一层为商业门面，二层以上为住宅区，共19栋其中有10栋为8层、9栋为17层。三、结构工程概况(1)本工程建筑结构的设计使用年限为50年。(2)本工程建筑结构的安全等级为二级,地基基础设计等级为甲级，耐火等级为一级，屋面防水等级为二级，地下室防水等级二级，外墙防水等级一级。(3)本工程抗震设防类别为丙类，框架、剪力墙结构体系；抗震设防烈度为6度,设计基本地震加速度为0.05go(4)混凝土：商品混凝土(5)钢筋钢筋主要有11I级钢筋。(6)砌体结构1.2、 建筑单位机构1) .建设单位；2) .勘察单位：3) .监理单位：4) .设计单位：5) .施工单位：6) .设备安装承包单位:7) .设备检测检验单位:二、监理依据1、已批准的安全监理规划2、与专业工程相关的标准、规范、规程、设计文件和技术资料3、施工升降机专项施工方案4、建设工程安全生产管理条例国务院第393号令5、建设工程施工安全监理规程DG/TJ08-2035-20086、建筑机械使用安全技术规程JGJ33-20017、建筑施工高处作业安全技术规程JGJ80-19918、建筑施工安全检查标准JGJ59-999、施工升降机安全规程(GB10055-2007)10、建设部关于印发危险性较大工程安全专项施工方案编制及专家论证审查办法的通知建质2004第213号11>国家和本市现行建设工程安全监理有关政策、法规和规定。12、相关的强制性标准要求,建筑机械使用安全技术规程JGJ33-2001第2.0.1、2.0.5、2.0.8、2.0.9、4.1.5、4.1.8、4.1.10、4.1.12、4.1.16>4.4.6、4.4.42、4.4.47条为相关的强制性条文，必须严格执行。三、监理工作流程施工升降机、塔式起重机安装准备阶段监理一一签证设备安装报审资料，熟悉设备有效证明文件及规范一文件监理。施工升降机、塔式起重机电气设备安装阶段监理一一检查施工电梯初次登记、安装告知一一巡视监理、见证点监理。施工升降机、塔式起重机调试阶段监理一一初次检测、使用登记一一审核签证电梯调试方案，旁站检查一一巡视监理、见证点监理。施工升降机、塔式起重机安装质量评定和验收阶段监理一一签证施工方各级自检资料，出具设备质量检测验收手续资料。施工升降机、塔式起重机拆卸过程旁站监理。四、监理工作控制要点：（一）审查有关资料1、审查施工升降机分包单位（租贷）的资质和资格。2、审查总包单位与施工电梯分包单位的安全协议签订。3、审核大型施工起重机械进场设备清单4、审查大型起重机械设备安装拆卸单位的资质及安装拆卸人员资格5、检查设备专业检测单位的资质及检测人员资格。6、督促施工单位建立、健全施工现场安全生产体系，督促施工承包单位检查各分包企业的安全生产制度。7、审核承包单位编制的施工升降机施工组织方窠、专项安全技术措施、施工电梯作业安全施工及应急抢险方案。8、督促施工承包单位做好逐级安全交底工作。（二）施工升降机在安装、拆除中安全监理工作细则：1、施工升降机安装拆除必须具有资质资格单位和人员进行施工。2、每次安装或拆除作业前，安全监理应督促施工单位对作业人员按不同的工种和作业内容进行详细的安全技术交底。3、施工升降机在安装前，办好初次登记、安装告知、初次检测、使用登记、最大高度检测等资料和手续后再进行安装。施工现场人货电梯的技术资料和安全资料必须齐全。安全监理应督促施工单位对导轨架、吊笼等金属结构，传动系统的齿轮、限速器等安全装置是否齐全可靠应全数检查。（三）塔吊在安装、拆除中安全监理工作细则：1、塔吊基础地质情况是否满足设计要求，设备基础施工是否满足设计要求；2、检查专业检测单位出具的检测报告复试报告；3、塔吊是否经建设主管部门登记备案；4、检查设备操作，指挥人员上岗证；5、检查设备操作和维护保养制度；6、监督安装单位定期、不定期对塔吊进行检修和维护保养；7、塔吊限位、报警装置是否齐全有效；8、群塔之间是否存在安全距离；9、检查临时用电是否满足安全要求；10、起重作业时，起重臂和重物下严禁有人停留、工作或通过，重物吊运时，严禁从人上方通过，严禁用起重机械运人员；11、严禁使用塔吊斜拉、斜吊和起吊地下埋设或凝固在地面上的重物以及其他不明重量的物体;12、严禁起吊重物长时间悬挂在空中，作业中遇突发故障，应采取措施将重物降落到安全地方,并切断电源后进行检修，如遇突然停电时，应立即断开电源总开关；13、机械运行中，严禁接触转动部位和进行检修；14、施工单位专职安全员应定期组织安装单位对塔吊进行检查和维护。（四）检查施工升降机及塔机安装前的准备情况1、安装地点应具备能量足够的电源，并必须配备一个专供升降机用的电源箱每个吊笼均应由一开关控制，供电熔断器的电流不小于150A。2、工地的专用电源箱应直接从工地变电室引入电源，距离不应超过30m。一般每个吊笼用一根大于25三2×3+10mm2×2的铜线电缆连接，如距离过长应适当增加电缆的截面积。3、应具备合适的超重设备及安装工具。4、应具备运输和堆置升降机零件的道路及场地。5、根据安装需要，备好站台附件，如：过桥板、安全栏杆等。6、每台施工升降机安装不得少于5人，其中电工1人，安装工4人。（五）具体安装拆卸步骤：A-I施工升降机安装1、将基础表面清扫干净。2、用起重设备吊住吊笼上的吊点。3、将升降机吊起就位。4、将地脚螺栓安装好。5、用水平仪或线坠测量导轨架的垂直度，保证导轨架的各个立管在两个相邻方向的垂直度小于l1500o6、在地脚螺栓处、底盘和基础间垫入不同厚度的调整钢板，用以调整导轨架的垂直度。7、当导轨架调整到垂直，用350N.m的力矩压紧4个地脚螺栓。8、用同样的方法调整外笼门框的垂直度，使外笼门框的垂直度在两个方向小于1/1000。9、上述方法安装好左半部分后，将外笼的右半部分用螺栓连接起来。10、调整外笼门框的垂直度并压紧地脚螺栓。11、松开吊笼内电动机上的制动器，方法是：首先拆下两个开口销，拆掉前在螺母开口出做上记号，便于复位，而后旋紧两个螺母，务必使两个螺母平行下旋，直至制动器松开可随意拨动制动转盘为止。12、用起重设备吊起吊笼。13、从标准节上方使吊笼准确就位。14、将制动器复位。A-2升降机的拆除为了保证电梯拆除过程中的安全，必须制定拆卸方式，要有专人指挥的作业队伍进行拆卸，并要熟悉图纸，拆卸程序。拆卸的注意要点如下：1、在进行拆卸作业前，要先办理拆卸告知手续。2、安装拆除附壁杆以及各层通道架设铺板时，梯笼应随之停置在作业层的高度，不能在拆除过程中，梯笼同时上下运行。3、安装和拆除人员必须按高处作业要求，挂好安全带。4、在拆除之前必须对升降机进行一次全面的检查,其中电磁制动器的间隙是否符合要求,主传动机构的运行是否正常,两项检查尤为重要。在检查调整之后，吊笼可升至导轨架顶端，再上升500mm左右停止，吊笼应不发生下滑现象方可进行拆卸,其步骤按安装的顺序倒行即可。A-3施工升降机的使用权和维护1、电梯必须由取证后的专职司机操作，电梯每班首次运行时，应分别作空载及满载试运行，将梯笼升高离地面半米左右停车，检查制动灵敏性，确认正常，方可投入使用。梯笼乘人、载物时，应使载荷均匀分布，严禁超载使用。2、电梯底笼周围2.5米范围内，必须设置稳固的防护栏杆，各停靠层的过桥和运输通道应平整牢固，出入口的栏杆应安全可靠。3、限速器、制动器等安全装置必须由专人管理，并按规定进行调试检查，保持灵敏可靠。4、在电梯未切断总电源开关前，司机不能离开操纵岗位。作业后，将梯笼降低底层，各控制开关板至零位，切断电源，锁好闸箱和梯门。5、风力达到六级以上，应停止使用，并将梯笼降到底层。B-I塔式起重机安装1、在三标准节上找好吊点，栓好钢丝绳，吊装就位后与基础节固定好。2、组装爬升套架的四周平台和栏杆，在爬升套架上找好吊点，拴好钢丝绳，吊起套在标准节外围，使爬爪落入塔身踏步槽内。3、在连成一体的上下支座、回转支承，回转塔身上找好吊点，拴好钢丝绳，吊装就位后与下塔身及套架用高强螺栓固定好。4、在塔顶上找好吊点拴好钢丝绳，吊装就位后与回转塔身相连。5、在平衡臂上找好吊点拴好钢丝绳和拉绳，吊装就位后将其根部与回转塔身相连，汽车吊将其稍抬起，将平衡臂拉杆与塔顶拉杆用销轴连接好，慢慢放平平衡臂，解除钢丝绳和拉绳。6、将一块2t配重吊到平衡臂上（放在平衡臂的最后第二块处）。7、吊起驾驶室，用销轴将驾驶室与上支座连接好。8、在平整场地上组装好重臂，穿变幅钢丝绳和电缆，连接起重臂拉杆置于起重臂上弦的定位夹内，并用8#铁丝固定。在起重臂上找好吊点拴好钢丝绳和拉绳，吊装就位后将其根部与回转塔身相连，汽车吊将起重臂稍抬起，将起升钢丝绳穿过塔顶滑轮与拉杆固定好，开启起升机构,将拉杆慢慢拉向塔顶，将其与塔顶用销轴相连，慢慢放平起重臂，解除吊装钢丝绳和拉绳。9、吊装平衡块，每次一块，最后将全部配重固结在一起（42米臂时为5块配重，两块0.9t的在内外两侧，37米臂时为4块配重，一块0.9t的靠内侧安装）。10、穿起升钢丝绳，从起升机构卷筒引出，经塔顶上部导向滑轮，进入起重臂根部滑轮，再饶过变幅小车和吊钩滑轮组，最后将绳头固定到吊臂端部的固定滑轮上。11、试运转，如有故障应立即排除。B-2塔式起重机拆卸步骤1、按规定步骤降落标准节至只剩七节下塔身。2、将5块配重中的4块拆除，只保留2T重的一块，拆除吊钩，卷好起升钢丝绳。3、在起重臂上找好吊点，栓好钢丝绳和拉绳，将起升钢丝绳穿过塔顶滑轮与起重臂拉杆固定。汽车吊将起重臂稍抬起，打掉起重臂拉杆与塔顶的连接销轴，开启起升机构，将拉杆慢慢放置在起重臂上弦杆上，并用8#铁丝固定。慢慢放平起重臂，打掉起重臂与回转塔身的连接销轴，牵引拉绳，找好落点，将其吊下放好。4、将平衡臂上剩余的一块2t重的配重拆下。5、在平衡臂上找好吊点，拴好钢丝绳和拉绳，汽车吊将平衡臂稍抬起，打掉平衡臂拉杆与塔顶拉杆的连接销轴，慢慢放平平衡臂，打掉平衡臂与回转塔身的连接销轴，牵引拉绳，找好落点，将其吊下放好。6、在塔顶上找好吊点，拴好钢丝绳解除与回转部分的连接，吊下放好。7、在连成一体的上下支座、回转塔身、回转支撑及驾驶室的组件找好吊点，拴好钢丝绳，解除与标准节及套架的连接，吊下放好。8、在爬升套架及三标准节上找好吊点拴好钢丝绳，吊下放好。9、在三标准节上找好吊点拴好钢丝绳解除与基础主肢的连接吊下放好。B-3塔式起重机安全技术措施1、施工作业人员进入施工现场均需戴好安全帽并系好帽带。2、高空作业人员要使用安全带3、高空作业严禁穿硬底鞋、易滑鞋4、严禁酒后作业及高空抛物5、作业人员要相互配合、团结协作6、施工现场闲人免入，划定作业区域，专人监督7、雨天、雾天及四级以上大风禁止站人8、塔吊、汽车吊吊臂及吊物下方禁止站人9、在顶升（降落）作业中必须有专人指挥，专人照管电源，专人操作液压系统和专人紧固螺栓，非有关操作人员，不得登上爬升架的操作平台，更不能擅自启动操作阀开关或其它电器设备10、顶升（降落）作业应在白天进行，如遇特殊情况，需在夜间作业时，必须有充足的照明设备11、只允许在四级风以下进行作业，如在作业中遇到风力加大，必须停止工作，并紧固螺栓使上下塔身连接成一体12、在顶升（降落）作业前应检查液压系统，液压站空车试验运转，空载伸缩油缸数次，排除系统内空气，运转正常后，方可进行顶升（降落）作业13、顶升（降落）前必须放松电缆，使电缆放松长度略大于总的爬升高度。在降落过程中应做好电缆的紧固工作14、在顶升（降落）过程中将回转制动器锁住，防止顶升（降落）时吊臂转动15、在顶升（降落）过程中部如液压系统出现异常，应立即停止顶升（降落），收回油缸，检查有无顶升（降落）障碍和油路系统故障五、设备安全监理措施8) ）施工电梯安全操作规程1、施工电梯司机必须身体健康，无心脏病和高血压病患者，经专门学习，考核合格者持有特种作业操作许可证，方可任电梯司机。2、施工电梯必须定人定机，非电梯司机严禁操动电梯开关。3、电梯司机必须熟悉电梯的构造原理及技术性能，应严格遵守安全操作规程，严禁擅离工作岗位。电梯司机严禁酒后开机，在操作中必须思想集中，严禁与别人闲谈，严禁边操作边看书，随时注意信号，遇有故障和危险时应立即停车。上班前应先检查限速器、制动装置及各部电器设备，如有不正常现象应停机检修，严禁带病运行。4、施工电梯严禁超载，装载货物应平衡防止偏重运载。物料不得超出护网。施工电梯基座5米范围内，不得挖掘沟槽，电梯底笼2.5米范围内要搭设坚固的防护棚。视野差、有大雾、雷雨天气，滑道结冰以及有危及安全的情况严禁开车。5、风速达10米/秒时应停止开车，如特殊情况一定要开车时，视安全情况下小心慢档开车,风速超过12米/秒时，严禁使用电梯。电梯司机应坚持做好电梯的检查和维护保养，特别是暴风雨后应检查机座、电源、接地线、过桥附壁支撑的各锚固螺栓、暂设支撑、钢丝绳等无故障不影响安全的方准开车运行。在无平衡铁梯笼向下运行时，只允许运行半节导轨，逐次运行到梯笼所需要的位置或最低位置，严禁连续下滑，避免超速产生事故。6、电梯司机应坚持做好班后工作，操纵台各开关应恢复零位，检查各传动部位有损坏应立即排除，清扫梯笼，做好运转及维护记录，拉开总电闸，锁好开关箱及控制笼及底笼门，做好上下班的交接班工作。7、施工电梯的基础应能承受最不利工作条件下的全部载荷，基础周围应有排水设施并设置防护围栏。施工电梯各停层应设置层门，层门应与吊笼电气或机械联锁，层门锁紧装置应牢固可靠。施工电梯的吊笼顶部及除门之外的侧面应有围护。吊笼应设有安全器和安全钩。8、施工电梯应设置限位开关、极限开关和防松绳开关。导轨架应设有附着装置，附着件每层与主体结构连接。施工电梯运动部件与建筑物和固定施工设备之间的距离不得小于0.25米。施工电梯和所有电气设备的金属外壳均应接地，接地电阻不超过4Q。施工电梯上、下接触器应电气联锁。9) ）施工升降机安全注意事项1） 制动器。由于施工电梯在施工中经常载人上下，其运行的可靠性直接关系着施工人员的生命安全。制动器是保证电梯运行安全的主要安全装置，由于电梯起动、停止频繁及作业条件的变化，制动器容易失灵，梯笼下滑导致事故，应加强维护，经常保持自动调节间隙机构的清洁,发现总是及时修理。安全检查时应做动作试验验证。2） 限速器。坠落限速器是电梯的保险装置，电梯在每欠安装后进行检验时，应同时进行坠落试验。将梯笼升离地面4m高度处，放松制动器，操纵坠落按钮，使梯笼自由降落，其制动距离不大于lT.5m,确认制动效果良好。再上升梯笼20cm,放松摩擦锥体离心块（以上试验分别按空载及额定荷载运行）。按要求限速器每两年标定一次（去指定单位进行标定），安全检查时应检查标定日期和结果。3） 门联锁装置。门联锁装置是确保梯笼门关闭严密时，梯笼方可进行的安全装置。当梯笼门没按规定关闭严密时，梯笼不能投入运行，以确保梯笼内人员的安全。安全检查时应做动作试验验证。4） 上、下限位装置。确认梯笼运行时，上极限限位位置和下级限限位位置的正确及装置灵敏可靠。安全检查时应做动作试验验证。5、安全防护1）电梯底笼周围2.5m范围内必须设置牢固的防护栏杆，进出口处的上部搭设足够尺寸的防护棚（按坠落半径要求）。2）防护棚必须具有防护物体打击的能力，可用5cm厚木板或相当的5cm木板强度的其他材料。5） .电梯与各层站过桥和运输通道，除应在两侧设置两道护身栏及挡脚板并用立网封闭外，进出口处尚应设置闭型的防护门。防护门在梯笼运行时处于关闭状，当梯笼运行到哪一层站时,该层站的防护门方可开启。6） .防护门构造应安全可靠必须是常闭型，平时全部处于关闭状，不能使门全部打开形成虚设。7） .各层站的运行通道或平台，必须采用5cm厚木板搭设平整牢固，不准采用竹板及厚度不一的板材，板与板应进行固定，沿梯笼运行一侧不允许有局部板伸出的现象。6、司机8） .外用电梯司机属特种作业人员，应经正式培训考试并取得合格证书。9） .电梯每班首次作业前，应检查试验各限位装置、梯笼门等处的联锁装置是否良好，各层站台口门是否关闭，并运行空车升降试验和测定制动器的效能。电梯在每班首次载重运行时，必须从最低层上升，严禁自上而下。当梯笼升离地面Im高处时，要停车试验制动器的可靠性。3）,多班作业的电梯司机应按照规定进行交接班，并认真填写交接班记录。4）负荷：由于外用电梯一般均未装设超载限制装置，所以施工现场使用时要有明显标志牌，对载人或载物做出明确限载规定，要求施工人员与司机共同遵守，并要求司机每次起动前先检查确认符合规定时，方可运行。5）施工电梯安装后应按规定进行验收，包括：基础的制作、架体的垂直度，附墙距离、顶端的自由高度、电气及安全装置的灵敏度检查测试结果，并做空载及额定荷载的试验运行进行验证。6）如实的记录检查测试结果和对超过规定存在问题改正结果，确认电梯各项指标均符合要求。必须经有关部门技术鉴定合格后方才准予使用。同时塔机处悬挂限载标志牌、安全警示牌、操作规程牌、验收合格牌、定人定机牌。7、架体稳定1）导轨架安装时，应用经纬仪对电梯在两个方向进行测量校准。其垂直度偏差不得超过万分之五，或按照说明书规定。2）导轨架顶部自由高度、导轨架与建筑物距离、附壁架之间的垂直距离以及最低点附壁架离地面高度均不得超过说明书规定。8、联络信号1）电梯作业应设信号指挥，司机按照给定的信号操作，作业前必须鸣铃示意。2）信号指挥人员与司机应密切配合，不允许各层作业人员随意敲击导轨架进行联系的混乱作法。9、电气安全1）电梯应单独安装配电箱，并按规定做保护接零（接地）、重复接地和装设漏电保护装置。装设在阴暗处的电梯或夜班作业的施工电梯，必须在全行程上装设足够的照明和明显的层站编号标志灯具。2）电梯的电气装置应由专人管理负责检查维护调试，并有记录。10、避雷：见施工升降机相关“避雷”检查项目。由于本工程施工升降机安装高度超过200米,所以必须采用。16的镀锌圆钢单独作为施工升降机的防雷引下线，同时高出升降机顶2米,（测试电阻不能超过）。（三）塔式起重机安全技术措施1、施工作业人员进入施工现场均需戴好安全帽并系好帽带。2、高空作业人员要使用安全带3、高空作业严禁穿硬底鞋、易滑鞋4、严禁酒后作业及高空抛物5、作业人员要相互配合、团结协作6、施工现场闲人免入，划定作业区域，专人监督7、雨天、雾天及四级以上大风禁止站人8、塔吊、汽车吊吊臂及吊物下方禁止站人9、在顶升（降落）作业中必须有专人指挥，专人照管电源，专人操作液压系统和专人紧固螺栓，非有关操作人员，不得登上爬升架的操作平台，更不能擅自启动操作阀开关或其它电器设备10、顶升（降落）作业应在白天进行，如遇特殊情况，需在夜间作业时，必须有充足的照明设备11、只允许在四级风以下进行作业，如在作业中遇到风力加大，必须停止工作，并紧固螺栓使上下塔身连接成一体12、在顶升（降落）作业前应检查液压系统，液压站空车试验运转，空载伸缩油缸数次，排除系统内空气，运转正常后，方可进行顶升（降落）作业13、顶升（降落）前必须放松电缆，使电缆放松长度略大于总的爬升高度。在降落过程中应做好电缆的紧固工作14、在顶升（降落）过程中将回转制动器锁住，防止顶升（降落）时吊臂转动15、在顶升（降落）过程中部如液压系统出现异常，应立即停止顶升（降落），收回油缸，检查有无顶升（降落）障碍和油路系统故除。XXX咨询有限公司贵龙和悦府一期项目监理部年月日
