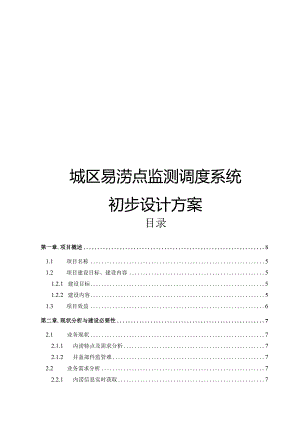

城区易涝点监测调度系统初步设计方案.docx

城区易涝点监测调度系统初步设计方案目录第一章.项目概述51.1 项目名称51.2 项目建设目标、建设内容51.2.1 建设目标51.2.2 建设内容51.3 项目效益6第二章.现状分析与建设必要性72.1 业务现状72.1.1 内涝特点及需求分析72.1.2 井盖部件监管难72.2 业务需求分析72.2.1 内涝信息实时获取72.2.2 内涝信息实时预报预警82.2.3 内涝信息多部门共享82.2.4 内涝应急指挥调度体系建设82.2.5 井盖管理信息化82.3 项目建设必要性82.3.1 内涝频发82.3.2 内河黑臭92.3.3 井盖管理9第三章.项目设计概述103.1 设计原则103.2 建设目标10第四章.城区水系监测体系124.1 系统概述124.2 建设目标124.3 站点布设124.3.1 站点布设原则124.3.2 站点分布图134.3.3 站点布设清单134.4 系统拓扑结构图154.5 监测方案设计154.5.1 城区内涝监测154.5.1.1 易涝点水位监测154.5.1.2 内河水位监测164.5.1.3 内河流速监测174.5.2 内河水质监测184.5.2.1 哨兵水站建设184.5.2.2 采水单元建设204.5.2.3 水样预处理及配水系统214.5.2.4 控制配置单元224.5.3 通讯设计234.5.4 供电设计234.5.5 防雷设计234.6 设备配置及参数说明244.6.1 超声波静压复合式液位计244.6.2 多普勒流量流速仪254.6.3 易涝点水位监测井盖274.6.4 水质监测分析仪274.6.4.1 PH分析仪284.6.4.2 溶解氧DO分析仪294.6.4.3 电导率分析仪304.6.4.4 浊度/SS分析仪314.6.4.5 总磷TP分析仪324.6.4.6 总氮TN分析仪334.6.4.7 化学含氧量COD分析仪344.6.4.8 氨氮分析仪35第五章.井盖身份溯源体系375.1 系统概述375.2 标志桩简介375.3 井盖规范管理385.3.1 井盖信息化385.3.2 井盖管理可视化385.3.3 井盖识别与溯源385.3.4 井盖养护监控38第六章.科学调度体系396.1 监测预警信息管理396.1.1 综合业务信息平台396.1.2 应急巡查处理406.2 排水防涝应急指挥406.2.1 应急行动406.2.2 应急指挥一张图416.2.3 警情接入416.2.4 统计分析416.2.5 配置管理416.2.6 排水防涝应急APP416.3 排水防涝数据库426.3.1 基础地形数据库426.3.2 排水防涝专题数据库43第七章.信息监控中心447.1 系统概述447.2 主机存储系统447.2.1 硬件构成447.2.2 软件构成447.3 大屏显示系统457.4 网络通信系统467.4.1 物联网467.4.2 广域网/局域网46第一章.项目概述1.1 项目名称城区易涝点监测调度系统1.2 项目建设目标、建设内容1.2.1 建设目标项目建设近远期目标是实现“监测预警、联排联调、智慧排涝建立暴雨洪涝水及灾害监测预警系统，绘制内涝风险图，打造城市智慧排涝防涝系统，通过科学调度，实现城区库、湖、河、闸、站联排联调，最大限度发挥现有工程措施的效益。1.2.2 建设内容项目建设范围：A市B区。本项目建设规模如下：1、城区水系监测体系：井内水位监测点个数：17个，监测要素：井内水位地面最低点水位监测点个数：17个，监测要素：路面积水内河监测点个数：17个，监测要素：水位、流速、水质（PH、温度、溶解氧、电导率、浊度/SS、氨氮、COD、TN及TP等）2、井盖身份溯源体系：井盖物理标志桩个数：2000个，管理要素：井盖3、科学调度体系：含大数据中心、中间件支撑、多元预报系统耦合平台、预测方案编制和优化、信息预警服务管理、应急指挥调度、综合业务管理系统、信息发布系统等。4、信息监控中心：含主机及存储系统、大屏显示系统、网络通信系统、（备份容灾系统、视频会议系统等按需）等。1.3项目效益1、提高工作效率，降低管理成本系统建设利用信息的自动监测、自动采集和自动存储的现代化管理手段，从而提高工作速率，节约管理成本。2、整合数据资源，避免重复建设系统的建设将在充分利用已有排水设施基础上，采用统一的排水信息化标准体系,最大限度的规范、整合B区现有涉排水业务的各种信息，从而实现业务数据的共享、交换和快速传递，提高排水信息数字化程度，消除信息孤岛现象，最大化地减少排水信息的浪费，避免重复投资建设，将产生极大的经济效益。3、提高精细化管理水平，降低灾害损失由于精细化管理能力提高，以及快速反应能力和科学决策调度水平提高，将大幅度减少灾害威胁和损失，其防灾效益呈几何级数增长；由于系统为防灾应急设施的高效运行提供保障，在降低运行成本的同时提高了综合运营经济效益。4、提高排水的一体化管理水平系统的建设将推动B区排水的一体化管理水平提升，为合理开发、综合治理、优化配置、全面节约和有效保护提供决策依据，带来显著社会效益。第二章.现状分析与建设必要性2.1 业务现状2.1.1 内涝特点及需求分析A内涝灾害具有涝点分布零散，种类多、涝点积水面积大、积水深，同时退水耗时较长的特点。B区城区易涝点目前主要有分布于道路的17个易涝点，以及17个内河易涝点。通过对内涝点分布情况分析，如果单一采用传统的工程措施，容易出现投入大、见效慢情形，通过信息化技术手段辅助工程措施进行内涝防治，实现工程措施和非工程措施的有机结合，可以实现更好、更有效的进行内涝防治，同时投入更少。针对积水面积大、积水深、退水耗时长等问题，需要针对同一内涝点布设一个或多个积水监测仪器,同时在条件允许情况下配套补充建设高位视频监控点，满足全面掌握严重内涝点实际情况的需求。2.1.2 井盖部件监管难随着城市基础设施建设事业的持续高速发展，城市中给水、排水、燃气、热力、电力、通讯等各类市政公用地下管线设施日益增加，城市路面上各类地下管线设施的人孔井盖也相应地不断增多。近年来，由于城市路面井盖管理不善，造成各类伤人、损车事件频发，严重影响了市民的出行安全，造成不良的社会影响，如何改善和加强城市井盖管理已成为困扰市政设施管理部门的一个难点、热点问题，引起了当地政府及市政设施管理部门的高度重视。2.2 业务需求分析2.2.1 内涝信息实时获取通过在城区范围内易涝点、低洼点、商业区、学校等重要地段建设内涝监测点，利用无线传输技术，实现各部门对内涝信息的实时获取。2.2.2 内涝信息实时预报预警城市内涝灾害涉及面广，影响社会群体多，又具有突发的特点，政府部门需要掌握获取内涝预报预警信息，通过对内涝灾害事件的提前预报预警，可为政府部门在应对城市内涝灾害方面争取更多的提前量和准备时间，为减少城市居民生产安全及社会经济损失。2.2.3 内涝信息多部门共享城市内涝涉及部门多，各部门掌控的信息各有侧重点，在应对城市内涝灾害时，需要全面共享各部门内涝相关信息，为城市内涝灾害处理上，提供宏观全面的信息支持。2.2.4 内涝应急指挥调度体系建设城市内涝对城区的生产生活影响程度深，对城区的经济损失影响程度大。需要建设应急指挥调度体系，实现在内涝灾害发生时，能够及时发现内涝事件，并能快速上报分发内涝信息，应急调度时实现各部门之间的信息及资源联动调配，对各突发事件能有配套预案和责任人信息以供快速执行和调度。2.2.5 井盖管理信息化井盖多头管理、职责不清等是井盖管理工作的一大问题。随着行业信息化的技术条件逐步成熟，需实现对井盖基于GlS的信息化及全生命周期溯源和管理，提升城市基础设施建设和管理水平。2.3 项目建设必要性随着城市化进程加快，城区面积不断扩大，内河、水塘被挤占，水面率大幅降低;雨污管网不配套、不完善。在极端天气下，城市内涝风险加大，易涝点增多；沿河两侧污水混流直排内河，部分河道水体黑臭，沿河景观较差。2.3.1 内涝频发沿海地区，多台风，基础建设不足。B区地处闽江下游入海口，有丰富过境水资源，属于南热带海洋性季风气候，年平均降水量达1368.3毫米，且每年夏天更是台风多发期间。降雨集中、历时短、强度大、破坏力强，是城区内涝灾害多发的主要原因。B区地下管网监控、泵站调度、灾害预警预报等方面缺乏统一的监管平台，目前排涝系统排水能力不足也是内涝灾害多发的原因之一。2.3.2 内河黑臭B区内河水质变坏主要有两个原因：一个是“工业污染，生活污水”这个污染源在不断增大，另一个是水利部门可控制的水源提供量在不断缩小造成B整个河网纳污能力恶化，使B区大部分水体变黑变臭。随着小城镇建设的快速发展和人口的增加,人均用水量比例不断上升。从60升/日.人发展到目前达150升/日人，再加上市民生活不断社会化，社会服务行业、市场、医院这些社会公共污染源在大幅度增加。生产经营者的鳗鱼、虾场、禽畜养殖场的污染也很突出，这两大生活污水是造成B区河网严重污染的主要因素。随着社会经济的不断发展,B区大型企业，华能火力发电厂、B国际机场、松下港的建设以及三资企业，乡镇（街道）企业的迅速发展，不但对水资源的需求量越来越大，而且“三废”的排放量也越来越增加，特别是纺织的染整业、化工、建材的发展，其排污的总量不断增加，使水环境的污染更加严重。2.3.3 井盖管理井盖的破损、缺失等问题，对市民生活及城市形象影响极大。城市井盖管理的难度在于：井盖数量多、布局分散、环境复杂、权属多样、质量监管困难、养护效率低下等。要解决这些问题，必须在整个行业建立井盖追踪溯源系统。基于RFlD射频技术的以电子标签为核心的井盖标志桩，可以适应井盖复杂的工作环境，是目前最好的解决方案之第三章.项目设计概述3.1 设计原则（1）先进性与实用性系统设计既要采用先进的技术、概念和方法，确保系统的先进性和具有较长的生命周期，大幅减少系统的维护费用，降低管理成本，又要从实际出发，紧密结合排水防涝工作的特点和实际要求，界面力求友好，人机交互性强，简洁实用，清晰明了，便于操作、运行和管理。（2）恰当利旧，减少投资在系统设计、开发和应用时，要充分考虑旧系统的业务流程，利用现有数据资源、业务流程，要考虑现有数据集成和标准，最大程度利用已建成的数据和系统资源。（3）立足共享、标准统一以全区排水防涝信息化为视角，一方面与现有信息化建设部署相衔接，另一方面按照统一标准规范进行建设，实现信息资源整合。（4）高性能和稳定性在系统设计、开发和应用时，从系统结构、技术措施、软硬件平台、技术服务和维护相应能力等方面综合考虑，确保系统较高的性能和较低的故障率。系统建成后应能长期运行，数据库的维护具有专门的更新途径和配套业务流程，杜绝严重错误发生，保证系统顺畅运行。（5）开放服务，保障安全系统建设必须立足社会经济发展，实现排水防涝信息的社会化服务。同时采用安全加密技术，保证系统和信息的安全，在安全的前提下，开放信息服务。3.2 建设目标项目建设近远期目标是实现“监测预警、联排联调、智慧排涝”。建立暴雨洪涝水及灾害监测预警系统，绘制内涝风险图，打造城市智慧排涝防涝系统，通过科学调度，实现城区库、湖、河、闸、站联排联调，最大限度发挥现有工程措施的效益。具体目标如下：1、监测预警在全区重点关注的内涝积水点区域、主要交通要道及水系重要断面初步形成规模性监测网络，基本实现B城区水文、水生态监测立体化全覆盖，结合群众上报及工作人员巡检上报实现对河长管控、城区水系内涝、内河黑臭管控、管网运维管控等方面智能预警、全面感知，从而提高城市内涝灾害及水生态的监测预警数据获取能力。2、联排联调汛时利用预警预报分析系统，根据气象雨情预报信息，分析计算水库及内河水位变化情况，并结合排水管网现状，分析对管网排水的影响，预报城市内涝预警发生情况。结合城区排水设施实时动态排水能力，依据城区水系联排联调预案及历史运行记录，按照调度目标控制需求生成联排联调方案，实现科学调度。非汛时根据城区水系生态补水需求，结合潮汐规律和水系水文特征，生成引清调度方案为城区水系日常调度提供科学的技术手段支撑。3、智慧排涝系统依据城区水淹预报系统生成的积涝区域分布情况，智能关联排水防涝预案及相关排涝抢险物资、人员的部署方案实现快速调度，同时对调度过程的进度能够实时跟踪。在排水防涝调度方面能够综合考虑积涝未来态势、排水设施排水能力、各水体黑臭管控水位和流速需求及城区水系错峰调度水文规律，实现精准调度、智慧排涝。第四章.城区水系监测体系4.1 系统概述水系监测体系按照B区住建局业务需求及业务系统运行所需的数据需求进行站点布设，布设类别包括内涝、内河黑臭管控、管网运维管控等大类，为B住建局日常对城区水系运行状况实时监测提供技术手段支持，为B区积涝预报提供数据支撑。4.2 建设目标为科学、规范地建设B城区水系监测调度系统，统一数据采集的分类、分项方法及编码规则，实现分项数据的适时采集、准确传输、科学处理、有效储存，为系统建设提供数据支持。4.3 站点布设4.3.1 站点布设原则主要布点原则：一、检查井内水位布点原则：1 .易积水点位置2 .各大河流、湖泊的出水口二、内河布点原则：1 .河流交汇口2 .各内河与闽江、乌龙江交汇口三、地面水位监测布点原则：1 .易积水点2 .重要敏感区域四、水质布点原则：1 .雨污合流管道的出水口2 .污水厂进出水干管3 .中途泵站出水干管4 .主干管与支干管连接处5 .河流交汇口4.3.2站点分布图1 .内河断面监测点位置分布（黑色铅笔标注，共计17个点）2 .井内水位、路面最低点监测点位置分布（蓝色标注框，共计17个点）4.3.3站点布设清单井内水位监测点个数：17个，监测要素：井内水位地面最低点水位监测点个数：17个，监测要素：路面积水内河监测点个数：17个，监测要素：水位、流速、水质（PH、温度、溶解氧、电导率、浊度/SS、氨氮、COD、TN及TP等）监测类别易涝点序号监测点名称（位置）城区道路易涝点1爱心路汽车站对面2鳌山路日韵东方小区门口3会堂路福联超市门口4会堂路公路局门口5会堂路锦江公寓门口6会堂路中国银行门口7龙景路B市公安局门口8三峰路航城中学至金色小区门口9西洋路金色海岸中国银行门口10西洋路市标宝航花园门口11西洋路市标中国银行门口12郑和路邮电局环岛13广场南路浙江稠州银行门口14广场南路西侧桥头15司马巷16旧消防大队17畔野环岛内河监测点1海峡路（永荣拉菲郡附近）2B区文化馆3会堂桥4锦江花园二区5朝阳桥6盛昌花园7十洋国际城8河阳楼小区9西门新村10滨江望郡11朝阳北路和兴民路交界处12长山湖公园13吴航路，航兴桥14龙津江滨路15八一幼儿园16朝阳中学17南山桥4.4 系统拓扑结构图自来水厂路面跑K4.5 监测方案设计4.5.1 城区内涝监测城区内涝监测主要监测对象为城区易涝点水位，内河水位、流速等。4.5.1.1易涝点水位监测城区易涝点水位监测站采用“管井水位与路面积水一体式监测智能井盖”方案。“一体式井盖''是由专用可调式防沉降球墨铸铁检查井盖，智能锁内盖，井盖智能监控终端等组成，并搭载了管井水位及路面水位监测终端的一体化安装方案。井盖内智能监测终端均采用低功耗设计，实现锂电池供电满足系统供电需求。“一体式井盖''效果如下图所示：方案利用城区既有管井，在现有井盖基础上更换安装。总体目标是建立一个一体化、集约化程度高，稳定可靠的在线管井水位及路面积水监测系统。4.5.1.2内河水位监测内河水位监测采用非接触式/爱触式、高可靠性、高性价比、易安装维护的超声波静压复合水位计。监测站一般是由超声波/静压水位传感器、RTU及安装柜、固定支架、太阳能电池/锂电池组件等组成。安装效果示意图如下：具体安装方案根据现场实际情况而定。4.5.1.3内河流速监测内河流速监测采用用于管道、渠道及河流内测量水的流速的超声波多普勒流速仪。监测站一般是由超声波多普勒流速仪、RTU及安装柜、固定支架、太阳能电池/锂电池组件等组成。安装效果示意图如下：在有泥沙淤积的渠道内安装，要抬高安装位置，减少泥沙淤积对于测量造成的影响。为了减少维护成本，降低工作强度，可以使用以下的侧面支架安装。当传感器被淤泥覆盖,或者有大量垃圾覆盖,只要把整个支架跟岸边的固定支架的螺丝拧开，就可以把传感器提出水面清理。4.5.2内河水质监测内河水质监测采用适用于城市内河监测、黑臭水体监测、雨水排口监测的快速水质哨兵水质监测系统，水质哨兵系统由一体化机柜、仪表分析单元、取水单元、控制系统、数据采集/处理/传输系统、辅助系统、防雷设备等组成。其中仪表分析单元由标准五参数（PH、温度、溶解氧、电导率、浊度）、氨氮分析仪、COD、TN、TP分析仪等组成；采水系统将水样采集预处理后供各分析仪表供各分析仪使用；系统泵阀及辅助设备由PLC控制系统统一进行控制；各仪表数据经RS232/485接口由数采工控设备进行统一数据采集和处理，系统数据支持光纤和无线传输两种传输模式。为防止雷击影响，水质自动监测系统配置完善的防直击雷和感应雷措施。系统配置智能环境监控单元对系统整体安全、温湿度和动力配电进行智能监控。同时，水质自动监测站可配置视频监控装置，可远程实时对取水口状况，站点外部状况进行监视。4.5.2.1哨兵水站建设4.521.1概述“哨兵水站'是由取水单元，预处理单元，分析检测单元，数据采集与处理单元，辅助单元，一体化机柜和配电等组成。总体目标是建立一个占地小、自动化程度高，操作简便、稳定可靠、运行费用低的在线水质自动监测系统。“哨兵水站''要求在内河河岸边固定式安装，机箱底部用螺丝锚定或水泥浇注。取水部分采用潜水泵或自吸泵，吸水口部分采用浮球控制，以保证水位变化后取水位置也相应自动调整。关键部位采用透明材料，以利于观察堵塞和沾污状况。“哨兵水站''是以往固定式水站的一个精缩应用，具备以往水站的系统所有功能。本次项目可监测仪器测量参数有：物理参数：PH、温度、溶解氧、电导率及浊度等化学参数：氨氮、COD>TN及TP等4.521.2 机箱结构整个机箱一体化和自带空调设计；电气控制和管路预处理上下分层，确保了水电分离，布局合理美观；整个机箱占用面积大约为2m2。机箱实物参考图4.521.3 .3机箱布局机箱采用前后双开门设计，前门打开可进行操作维护及日常巡检，后门打开为预处理系统可进行管路流量流速调节日常维护及检修。452.L4功能特点 占地小，不涉及征地问题（不改变土地用途），施工周期短； 安装简单、灵活，无需站房，可整体吊装移址； 现场监测柜布局合理，设有防盗锁，非法开门系统自动检测报警; 长期稳定、维护量小，其整体建设及运行成本较低； 具备以往固定站所有功能； 可同时测定多个参数，模块化组合，连续、及时、准确地监测目标水域的水质及其变化状况； 内部环境智能动态调节，密闭防潮防雨、防冻、防雷电，为监测设备提供最佳的工作环境，提高监测精度，降低故障率。 断电保护，来电自动恢复功能。 适用于多种通讯方式远程传输数据，可随时随地获得真实的监测数据。2. 5.2.2采水单元建设4. 5.2.2.1概述采水单元的功能是在任何情况下确保将采样点的水样引至自动站仪器间内，并满足配水单元和分析仪器的需要。采水单元一般包括采水构筑物、采水泵、采水管道、清洗配套装置和保温配套装置。采水单元源水取水平台构筑物,安装框架、防护网等源水取水浮台、滑轨等源水取水泵取水、输水管路配水管路及阀门等单元构成图5. 5.2.2.2功能特点 采样单元采用双回路采水，一用一备。在控制系统中设置自动诊断泵故障及自动切换泵工作功能。 采水单元设计采用连续或间歇可调节工作方式；除非特殊需要，一般采用间歇工作方式。 采水单元不能明显影响样品监测项目的测试结果。排水点须设在样品水的采水点下游10米以上的位置。 采水单元具备较长平均无故障工作时间，确保水质自动监测系统的数据捕获率达到相关要求。 采水单元需要设计并制作必要的保温、防冻、防压、防淤、防撞、防盗措施，并对采水设备和设施进行必要的固定。 采水单元设置有清洗功能。 采水单元能够在停电时自我保护，再次通电时自动恢复。 水泵选用低噪音无声水泵，以免增加市区噪音污染。4.5.2.3 水样预处理及配水系统水样预处理系统由实时采样装置、自动清洗、反吹等装置组成。各部分装置的功能简述如下:实时采样装置：当系统满足测量条件时，实时对待测水样进行采样。具体过程可描述为：进样一润洗一供样一排空一待机自动维护装置：当系统处于待机状态下，满足设定维护条件时，将启动反冲装置对采样装置进行一次维护。工作方式可描述为：手动启动反冲装置按设定周期启动反冲装置按设定条件启动反冲装置系统控制流程:待机动采样时间到U延时5min否（水.指示灯亮 I 口丝不T干杷时30§发送启动氨氤羽量视令4.5.2.4 控制配置单元数据采集与控制单元由现场工业控制计算机、数据终端、通讯系统等组成，能够实现系统控制、数据采集、贮存以及通讯功能。控制系统按照预先设定的程序负责完成系统采水配水控制，启动各仪器测试、标定等一系列的动作，同时可监测系统状态，并根据系统状态对系统动作做相应的调整，确保水质自动站自身的稳定运行。针对本项目所设计的控制系统主控单元采用了基于工业级的PC以及西门子S7-200系列PLC可编程逻辑控制器。系统的控制单元具有系统控制、数据采集、存储及传输功能、在系统断电或断水时的保护性操作和自动恢复功能。控制系统负责完成整个监测站的系统控制功能，系统构成，见下图。控制单元控制系统构造图4.5.3 通讯设计长乐城区水系 监测调度综合 信息平台4.5.4 供电设计监测系统站点采用太阳能浮充蓄电池或锂电池方式供电，在选用低功耗仪表设备能实现太阳能或锂电池供电满足系统供电需求，电源配置应满足1个月连续阴雨天气正常供电，同时也可接入市电使用。根据监测站点地点位置不同，其电源基本配置方案如下：井下及路面积水监测站点，其电源配置方案为：每个测站配置12-24AH(3.6-12V)锂电池(监测终端内置锂电池)；内河监测站点，其电源配置方案为：每个站配置24AH65AH/12V蓄电池，20W30W太阳能板和太阳能充电控制器或配置12-24AH/(3.612V)锂电池。同时也可接入市电使用。主要设备技术指标如下：电池采用免维护可充电蓄电池或锂电池。对于高寒地区，应选用耐低温的蓄电池或锂电池；太阳能板采用单晶硅太阳能电池组件，最大工作电压：17V,开路电压：21V；充电控制器电压：3.612VDC,最终充电电压：13.8V,气息电压：14.5V,工作环境温度：2550Co4.5.5 防雷设计防雷系统包括避雷针、引下线及接地地网。天线、站点等位于避雷针45。角以下的安全区内，监测站点地网接地电阻达到VlOQ指标，室外信号传输电缆均采用屏蔽电缆，电缆用25的镀锌管套护，采用沟埋方式,防止数据信号线引雷。信号线缆与设备连接端应安装信号避雷器。信号避雷器主要技术指标如下：Umin：12V,Umax：18V,最大容通电流：340A,动作时间：10ns,电容：OOpFo4.6设备配置及参数说明4.6.1 超声波静压复合式液位计要素监控内容设备参数（1）超声波传感器1）测量范围:010.00米,盲区W0.20米;O20.00米，盲区0.35米；2）分辨率lmm3）测量精度0.25%;4）传感器防护等级IP685）传感器耐压等级0.6MPa6）温度补偿超声波7）工作环境温度-20+8（C内河水位静压复8）最大支持工作环境压力0.6MPa合式液9）最大支持工作环境湿度95%RH位计（2）静压式传感器1）测量范围0-20m2）测量精度0.2%；3）稳定性W±0.1%FS/年4）极限耐压2倍量程上限值5）传感器防护等级NIP686）工作环境温度-20+807）工作环境压力0.6MPa8）工作环境湿度95%RH9）温度补偿主机：1）防护等级IP66;2）通讯输出：支持窄带物联网NB-Ie）T;3）向平台平安报警（默认设置每天一次，可根据需要调整）太阳能电源联合管理单元：在电源联合管理单元管理下可实现太阳能、锦酸锂电池、一次性锂电池、市电（可选项）对负载供电，具备阳光的情况下由太阳能对负载进行供电，同时对铺酸锂电池进行充电，不具备太阳能时由锦酸锂电池对负载供电。一次性锂电池作为应急备用，在不具备太阳能供电且镒酸锂电池电量低时使用，保护钵酸锂电池不至于过放电。太阳能充电板N12V1A；锦酸锂电池12V20Ah;一次性锂电池12V8Ah,太阳能供电能保正设备使用用电，不考虑日照下蓄电池电量能独立支持25天（设备每5分钟向平台通讯情况下）4.6.2 多普勒流流速仪要素监控内容设备参数1）测量参数：流速，水位，温度三个值；2）流速测量范围：-1米/秒5.00米/秒；3）流速测量分辨率：Nlmm/秒；多普勒4）流速测量准确度：测量范围的1%；内河IL13iIL流量流5）水位水量范围:0.02米10.00米；量速仪6）水位测量分辨率:lmm;7）水位测量准确度：测量范围的0.25%0.50%;8）温度测量范围：0+80；9）温度测量分辨率：0.1；10）温度测量准确度：1；11）流速仪传感器防护等级：IP68;12）流速仪传感器耐压等级：0.6MPa；13）流速仪传感器尺寸：直径V70mm；长度250mm；14）流速仪传感器电缆工作要求：能够在36个月内一直暴露在露天，地表温度65C条件下被阳光直射不会有裂纹，不会硬化；15）压力传感器防护方式：带网孔状隔离板，避免被硬物划伤；16）调试功能：可以通过通讯端口控制超声波信号的发射强度、频率、参数；17）超声波发射单元排列形式：两个超声波发射单元都是水平排列，正对水流方向发射超声波；18）通讯输出：支持窄带物联网NB-K）T;太阳能电源联合管理单元：在电源联合管理单元管理下可实现太阳能、锦酸锂电池、一次性锂电池、市电（可选项）对负载供电，具备阳光的情况下由太阳能对负载进行供电，同时对铺酸锂电池进行充电，不具备太阳能时由锦酸锂电池对负载供电。一次性锂电池作为应急备用，在不具备太阳能供电且锦酸锂电池电量低时使用，保护锦酸锂电池不至于过放电。太阳能充电板12V1A；镒酸锂电池12V20Ah;一次性锂电池12V8Ah,太阳能供电能保正设备使用用电，不考虑日照下蓄电池电量能独立支持之25天（设备每5分钟向平台通讯情况下），部分点位考虑与液位计共用太阳能电源管理系统，太阳能管理系统需保证液位计及多普勒流量流速仪使用功耗4.6.3 易涝点水位监测井盖要素监控内容设备参数管井水1 .组成：可调式防沉降球墨铸铁井盖，井盖智能锁，井盖智能监控终端，井下水位智能监控终端，路面积水智能监控终端；2 .主要规格参数：1）安全防护：可调式防沉降球墨铸铁井盖（700）,球化率二级以上，承载羽OOKN；不锈钢井盖智能锁部件，安全可靠；井盖智能监控终端实时监控井盖开关状态，告警响应时间30s,支持NB-IOT通讯方式，具备NIP68防护等级；2）井下水位监控：24小时监测地下排水管网水位，告雨水管井水位与路警响应时间30s（平均值，视网络拥塞情况），探测管井位、路面面积水量程0-10米,水位测量分辨率:Imm,精度：±0.2%FS/道积水一体式3）路面积水监控：易积水区的路面积水水位，探测量路监测智能井盖程0-2米,积水测量分辨率:Imm,精度：0.15%FS4）通讯输出：支持窄带物联网NB-Ie）T5）健康汇报：实时监测数据、电池剩余电量、传感器状态、基站信号质量、采样时间，健康汇报时间等信息。缺省汇报周期每天2次，频率可调6）异常报警：超过报警阈值时上报频率5分钟/次，低电量报警等7）防护等级：IP68防水8）采用内置电池，低功耗设计，电池使用寿命N2年9）支持环境使用：工作环境温度：-10°C60°C,工作环境湿度：10%95%4.6.4 水质监测分析仪物理参数：PH、温度、溶解氧、电导率及浊度等化学参数：氨氮、COD、TN及TP等4.6.4.1PH分析仪技术参数测量原理复合电极测量范围0.00.14.00测量精度±0.01分辨率0.01温度补偿自动温度补偿，分辨率为0.1C电极材质杆体：玻璃，带环状PTFE（聚四氟乙烯）隔膜，具有高抗污抗堵能力；通讯协议HART；ModbusRS485；ModbusTCP；PROFIBUSDP；EtherNet/IP可选传感器技术Memosens：带有记忆功能的非接触感应传输技术的智能数字电极；线缆防潮防腐蚀；卡扣式可拆卸维护防护等级IP68过程压力<=16bar显示LiqUiIine平台、按钮+飞梭键、中文菜单、自定义屏幕、红色报警显示屏存储最多可以建立8个数据日志，每个日志可以保存150000条测量数据日志导出可使用SD卡或者Webserver网页服务器导出数据，自动生成Excel文档性能优势:基于LiqUiIine通用水分析平台设计，所有在线分析仪和水分析变送器共享统一的操作界面，模块化设计支持电流输入输出、数字输入输出、继电器输出等功能任意搭配；备件通用变送器最多可连接8路MemoSenS传感器，测量pH/ORP、电导率（电阻率/TDS/酸碱浓度）、溶解氧、浊度（污泥浓度）、余氯、氨氮/硝氮或SAC（光谱吸收系数）等参数全中文菜单，支持高级诊断和预维护功能，可远程控制变送器，支持传感器自清洗控制Memosens数字智能传感器：采用非接触感应式连接技术，电极和电缆之间不受潮湿和腐蚀性气体的影响，实现了防水防潮的IP68防护等级；数字信号传输不受电磁干扰的影响；不受限于高阻抗连接，电缆长度最长可达100米Memosens数字电极自带芯片，记录出厂、标定和应用数据，变送器自动识别，即插即用pH电极采用PTFE环状隔膜，凝胶参比系统，特制玻璃材质，抗污染能力强；可选配离子捕捉阱功能，防止水体中硫化物、镂根、重金属离子等有毒物质引起的电极中毒现象具备中国环境保护产品认证证书（CCEP）；计量器具型式批准认证（PAC）；海关联盟认证（EAC）；欧洲合格评定认证（CE）变送器工作温度-20°C60°C,储存温度-40°C80°C,可耐环境湿度1090%无冷凝4.6.4.2溶解氯DO分析仪技术参数测量原理荧光淬灭法测量范围0.20mg/L；0.200%SAT；0.400hPa测量精度0.01mg/L或测量值的土1%分辨率0.01mgL响应时间（9060s灵敏度满量程的土0.05%温度补偿自动温度补偿传感器材质杆体：316L1.4571；荧光层：硅树脂；荧光帽：POM（聚甲醛）；通讯协议HART；ModbusRS485；ModbusTCP；PROFIBUSDP；EtherNet/IP可选传感器技术Memosens:带有记忆功能的非接触感应传输技术的智能数字电极；线缆防潮防腐蚀；卡扣式可拆卸维护防护等级IP68过程压力<=IObar显示LiqUiline平台、按钮+飞梭键、中文菜单、自定义屏幕、红色报警显示屏存储最多可以建立8个数据日志，每个日志可以保存150000个数据日志导出可使用SD卡或者Webserver网页服务器导出数据，自动生成Excel文档4.6.4.3电导率分析仪技术指标测量原理电导式（极板式）测量范围0.01.20mScm,电极常数k=lcm'1测量精度测量值的5%分辨率0.01uScm过程温度-20-130°C温度补偿自动温度补偿传感器材质杆体：聚酸飒；极板：石墨通讯协议HART；ModbusRS485；ModbusTCP；PROFIBUSDP；EtherNet/IP可选传感器技术Memosens：带有记忆功能的非接触感应传输技术的智能数字电极；线缆防潮防腐蚀；卡扣式可拆卸维护防护等级IP68过程压力<=16bar显示Liquiline平台、按钮+飞梭键、中文菜单、自定义屏幕、红色报警显示屏存储最多可以建立8个数据日志，每个日志可以保存150000个数据日志导出可使用SD卡或者Webserver网页服务器导出数据，自动生成Excel文档4.6.4.4浊度/SS分析仪技术指标测量参数浊度/悬浮物浓度测量原理四脉冲光束测量原理，符合ISO7027标准光源波长860÷30nm测量范围浊度：0.4000NTU；悬浮固体浓度：04gL或0300gL精度浊度测量值的2%,或0.1FNU（取较大者）；悬浮物浓度：测量值5%,或满量程1%分辨率0.01至1NTU（根据量程而定）重复性测量值的0.5%清洗方式可选自动吹扫或者超声波清洗传感器材质杆体：316L1.4404
