关于电子级抛光树脂的工作原理.docx

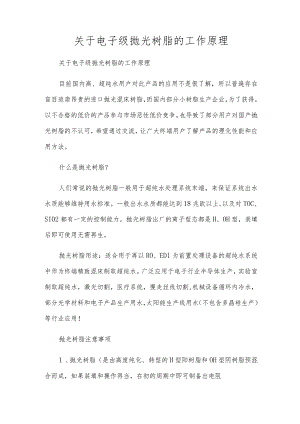

关于电子级抛光树脂的工作原理关于电子级抛光树脂的工作原理目前国内高、超纯水用户对此产品的应用不是很了解，所以普遍存在盲目追崇昂贵的进口抛光混床树脂，而国内部分小树脂生产企业，为了获得，以不合格的低价的产品参与市场恶性低价竞争，也导致了部分用户对国产抛光树脂的不认可，希望通过交流，让广大终端用户了解产品的理化性能和应用方法。什么是抛光树脂？人们常说的抛光树脂一般用于超纯水处理系统末端，来保证系统出水水质能够维持用水标准。一般出水水质都能达到18兆欧以上,以及对TOC、SI02都有一定的控制能力。抛光树脂出厂的离子型态都是H、OH型，装填后即可使用无需再生。抛光树脂用途：适合用于再以RO、EDl为前置处理设备的超纯水系统中作为终端精致混床制取超纯水。广泛应用于电子行业半导体生产，实验室制取超纯水，激光切割，医疗系统，慢走丝线切割,机械设备循环内冷水，部分光学材料和电子产品生产用水，太阳能生产线用水（不包含多晶硅生产）等行业应用！抛光树脂注意事项1 .抛光树脂（是由高度纯化、转型的H型阳树脂和OH型阴树脂预混合而成，如果装填和操作得当，在初的周期中即可制备出电阻率大于18.OMQ.cm和TOC小于IOppb的超纯水。2 .树脂开封后长时间暴露在空气中会吸收二氧化碳，因此拆包需尽快使用。不使用部分须小心密封，存放于避光阴凉处，环境温度以540。C为宜。3 .在运输、储存和装填过程中，任何无机或有机物质的接触都会使树脂受到污染，从而降低出水水质；影响运行工况。因此必须保证所有用于装填、操作的设备和水不会污染树脂。所有与树脂接触的水都必须使用高纯水（本文中所涉及到的水均指“高纯水”，即电阻率大于等于IoMQ.cm,同时TOC尽可能低于30PPb的水），所有接触树脂的设备或器具都要在使用前经过高纯水清洗。4 .如为换装树脂，设备中原有的旧树脂必须从树脂容器中移去,树脂容器内部清洁无杂质。混床抛光树脂储存及使用说明1.使用前须知：1.1?树脂开封后长时间暴露在空气中会吸收二氧化碳，从而影响产品的性能及使用。因此一旦拆包需尽快使用。不使用部分须小心密封，存放于避光阴凉处，环境温度以530。C为宜。?1.2.?在运输、储存和装填过程中，任何无机或有机物质的接触都会使树脂受到污染，从而降低出水水质；影响运行工况。因此必须保证所有用于装填、操作的设备和水不会污染树脂。所有与树脂接触的水都必须使用纯水，所有接触树脂的设备或器具都要在使用前经过纯水清洗。（纯水标准等同于或低于RO膜出水.）?1.3?如为换装树脂，设备中原有的旧树脂必须从树脂容器中移去，树脂容器内部清洁无杂质。2.装填程序：2.1?树脂装填量？：树脂罐有效容积的的70左右，树脂层高度应大于或等于700mmo2.2?向树脂罐中装填树脂后缓慢加水,水面高度高于树脂高速300mm以上后，静止浸泡10小时以上，以利于派出树脂层中的空气）但如果设备尺寸较小而拟采用树脂以浆水混合的方式填装也可。2.3?将树脂装入树脂罐，可以直接将树脂从原包装袋中加入或在原包装容器中加入一些水成浆状装入树脂容器。装填过程中注意以下事项：2.3.1?禁止用任何机械泵转移树脂，许多类型的泵都会对树脂造成损害或带来一些污染。2.3.2?树脂装填过程中，不要同时打开两袋以上的树脂。以减少树脂接触空气的时间，也使外来杂质污染树脂的可能性降低。2.3.3?装填过程中随着装填料位的增加，树脂层面以上的水也会逐渐增加，如果水位高度高于树脂层面50mm以上，必须将多余的水抽出或排掉，以避免树脂在水中缓慢沉降而出现分层。但同时也需避免出现液位放干的情况，这会使空气在树脂层中形成气栓而影响出水。？?？树脂装填到位后，注入纯水使罐内充满。后封装上盖，并将管线连接到位。2.4?树脂装填完成后，应浸泡在水中少4小时。如果可能的话,好浸泡过夜。2.5.?后检查各部件及管线连接无误后，即可开启阀门采水。新装填的树脂在投运初期有一个冲洗过程，此阶段出水电阻率将逐步升高。视现场情况的不同，冲洗时间可能持续几十分钟到几个小时。3制水运行参数：3.1 进水水质要求：RO膜出水，电导率应低于IOUS/cm,高不宜超过20UScmo3.2 制水流速：10BV20BV（树脂体积的10倍到20倍/小时）。3.3 开机运行后，冲洗时间约几十分钟到几个小时，电阻率逐步上升。3.4 树脂经23次停机开机运行后，达到佳出水效果。4.停机，开机步骤：4.1 关闭进水阀4.2 关闭出水阀，保持树脂罐内水不流失，使树脂内部不失水。4.3 再次使用时，先缓慢开启出水阀。4. 4开启进水阀，阀门开度同出水阀大致相同。4.5当正常出水运行后，逐步开启出水阀和进水阀，达到正常出水流速。5注意事项：5. 1?本系统从清理树脂罐到装填树脂及运行用水，均应采用RO膜出水，电导率低于IoUS/cm。（越低越好，可以提高出水水质及增加制水量）.切忌采用其他水质差的水，否则，轻则造成出水水质不达标，制水量下降，重则造成树脂击传失效.丧失制水能力。6. 2?树脂上层应保持一定水位，以进水不激起树脂涌动为原则.保持树脂层的静止状态。7. 3?使用中切忌树脂层缺水,造成树脂层进入空气。8. 4?使用过程中，禁止从树脂层底部进空气或进水,造成树脂分层，影响制水效果及制水周期。严重时则失去制水能力。关于电子级抛光树脂的工作原理离子交换树脂是一种聚合物，带有相应的功能基团。一般情况下，常规的钠离子交换树脂带有大量的钠离子。当水中的钙镁离子含量高时，离子交换树脂可以释放出钠离子，功能基团与钙镁离子结合，这样水中的钙镁离子含量降低，水的硬度下降。硬水就变为软水，这是软化水设备的工作过程。当树脂上的大量功能基团与钙镁离子结合后，树脂的软化能力下降,可以用氯化钠溶液流过树脂，此时溶液中的钠离子含量高，功能基团会释放出钙镁离子而与钠离子结合，这样树脂就恢复了交换能力,这个过程叫作“再生”。离子交换树脂由于实际工作的需要，软化水设备的标准工作流程主要包括：工作（有时叫做产水，下同）、反洗、吸盐（再生）、慢冲洗（置换）、快冲洗五个过程。不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的（其中，全自动软化水设备会增加盐水重注过程）。反洗：工作一段时间后的设备，会在树脂上部拦截很多由原水带来的污物，把这些污物除去后，离子交换树脂才能曝露出来，再生的效果才能得到保证。反洗过程就是水从树脂的底部洗入，从顶部流出，这样可以把顶部拦截下来的污物冲走。这个过程一般需要515分钟左右。离子交换树脂吸盐（再生）：即将盐水注入树脂罐体的过程，传统设备是采用盐泵将盐水注入，全自动的设备是采用专用的内置喷射器将盐水吸入（只要进水有一定的压力即可）。在实际工作过程中，盐水以较慢的速度流过树脂的再生效果比单纯用盐水浸泡树脂的效果好，所以软化水设备都是采用盐水慢速流过树脂的方法再生，这个过程一般需要30分钟左右，实际时间受用盐量的影响。慢冲洗（置换）：在用盐水流过树脂以后，用原水以同样的流速慢慢将树脂中的盐全部冲洗干净的过程叫慢冲洗，由于这个冲洗过程中仍有大量的功能基团上的钙镁离子被钠离子交换，根据实际经验，这个过程中是再生的主要过程，所以很多人将这个过程称作置换。这个过程一般与吸盐的时间相同，即30分钟左右。离子交换树脂快冲洗：为了将残留的盐冲洗干净，要采用与实际工作接近的流速，用原水对树脂进行冲洗，这个过程的后出水应为达标的软水。一般情况下，快冲洗过程为515分钟。
