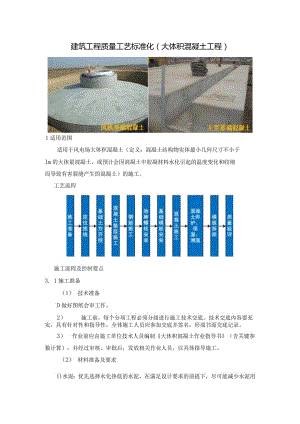

建筑工程质量工艺标准化（大体积混凝土工程）1适用范围适用于风电场大体积混凝土（定义：混凝土结构物实体最小几何尺寸不小于Im的大体量混凝土，或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土）的施工。工艺流程施工流程及控制要点3. 1施工准备（1） 技术准备D做好图纸会审工作。2） 施工前，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性。全体施工人员应参加交底并签名，形成书面交底记录。3） 作业前应由施工单位技术人员编制大体积混凝土作业指导书（含关键参数计算），并经过审核、审批后，发放相关作业人员，以具体指导施工。（2） 材料准备及要求1)水泥：优先选择水化热低的水泥，在满足设计要求的前提下，尽可能减少水泥用量，降低水泥产生的水化热。2)骨料：石子及砂子的含泥量分别不超过设和3%,尽可能选择粒径较大的石子，以减少水泥用量。3) 砂宜选择中粗砂。4) 外加剂：为了减少水泥用量，同时为了延缓混凝土凝结时间，放慢水泥水化热释放速度,推迟和降低水化热峰值,混凝土中可掺入适量的缓凝减水剂。由于温度降低及混凝土失水会导致混凝土体积收缩，在混凝土中宜掺入适量的微膨胀剂，使混凝土的收缩得到补偿，减少混凝土裂缝出现的可能。5)掺和料。在混凝土中加入适量(试验确定)的粉煤灰，减少水泥用量，降低水化热。6) 施工用水：采用饮用水，当采用其他水源时，应对水质进行检测，合格后方可使用。7) 配合比：根据设计配合比和现场实际情况(砂、石含水率)调整原材料用量。8) 钢筋进场必须有出厂质量证明书，复试合格后方可使用。钢筋焊接应按规范要求进行焊接接头试验，试验合格后方可施工。9) 模板进场后，需对观感质量、尺寸、型号、材质等进行检查验收，模板表面应平整，并应定期保养。3.2 定位放线在清除场地杂物后的基础上，依据基础定位资料，基础布置图，测定基础,引测高程基准点，确定好桩位中心。3.3 基础土方开挖根据图纸和地质勘察报告要求，确定开挖方案，开挖后应对基地标高、基础轴线、边坡坡度等进行复测，并组织相关人员进行地基验槽。基底土质应符合设计要求。3.4 钢筋安装3.5 地脚螺栓、预埋件安装（1） 地脚螺栓安装及加固。地脚螺栓安装前，首先对每一小组螺栓以4（6）根进行整体化，即在螺栓根部及-0.4m左右处套一根GIonlm箍筋，在螺栓头部用预先精确打孔（孔径625mm）的模板套住，将模板校核水平，并用上下螺母拧紧夹住模板。螺栓下部水平段要在同一平面上，螺栓与箍筋点焊固定，形成螺栓笼，将箍筋及螺栓模板均划出双向轴线（中心线），并应重点进行控制。（2） 在基础底板下层双向主筋安装绑扎完成后，按照埋件位置逐组进行螺栓安排,螺栓的双向轴线与垫层及模板上的双向轴线吻合后，用20mm钢筋成“八”字式在四角做45°斜撑，斜撑的上部与螺杆焊接固定、下部与底板主筋焊接固定。每组螺栓,用带孔模板或木方连成整体并复核准确。（3） 预埋件安装。基础在第一次混凝土浇筑结束后，应进行二次埋件的弹线，应由基础外的轴线桩测设出每组埋件的中心线，重点复核埋件的相对位置及整组埋件的相对位置。弹线完成后，及时检查预埋螺栓是否在浇筑中移位。应测定预埋件轴线及标高，有地脚螺栓的，用螺母调平，必须严格控制顶面标高、平整度及轴线位置，见图。（4） 测温管在混凝土浇筑时埋入，应深入混凝土的底部、中部及表层。常见的方法有：一是预留测温孔，用玻璃温度计测量；二是采用便携式建筑电子测温仪进行测量。3.6 模板安装模板采用材料可采用钢模或竹胶合板，或砖砌挡墙模板，应事先确定模板施工方案并进行模板及支撑系统强度和稳定性验算，再进行模板安装，见图。3.7 混凝土施工（1） 混凝土搅拌严格按照试验室出具的配合比进行配料，当采用搅拌机施工时每盘砂、石、水泥及水的用量应进行称量偏差控制在规范允许以内，当采用混凝土搅拌站时称量可在搅拌机微电脑上进行设定控制。（2） 混凝土运输：大体积混凝土运输宜采用泵送管运输，可直接输运至浇筑地点；输送管应尽量缩短敷设路径及减少拐弯数量，可减少泵送压力的损失,有助于加快浇筑速度。（3） 混凝土浇筑：采用平面分层浇筑，现场可根据大体积混凝土的设计厚度进行必要的分层（浇筑过程中一次堆积高度不超过40Cm）,不间断连续作业，因大体积混凝土每层浇筑厚度较大，故振捣时间不宜过短，每点15-30S左右为宜，快插慢拔。特别注意在后浇带、钢板网等特殊部位要细致振捣，但不得过振。见图。3.8 大体积混凝土养护及测温（1） 混凝土养护：当混凝土表面收抹后脚踩无印时，进行养护工作，养护至少进行14昼夜（在铺设第一层草袋时要对其进行洒水湿润）。在混凝土的养护过程中，要严密监视大气温度和混凝土内部温度，通过降温或保温的方法,控制混凝土内外温差在25之内。根据气温变化，及时调整养护方法和材料。见图。（2） 混凝土测温：混凝土终凝后每隔4h进行测温，当混凝土的中心内外温差超过25C时，调整保温层厚度或养护用水。3. 9质量验评（1） 预埋件安装中心线偏差：±3m,预埋件顶面标高偏差：±2mm.（2） 基础混凝土表面标高偏差：0-5三,表面平整度W3mm。4大体积混凝土工程相关的检查项目及质量标准4. 1钢筋安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具1钢筋的品种、级别、规格和数量受力钢筋的品种、级别、规格和数量必须符合设计要求观察和钢尺检查主控项目2焊接（机械连接）接头的质量应符合本部分附录C的规定检查产品合格证我头力学性能试验报告3纵向受力钢筋连接方式应符合设计要求和现行有关标准的规定观察检查一般项目1接头位置宜设在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头；接头末端至钢筋弯起点距离不应小于钢筋直径的10倍观察和钢尺检查2受力钢筋焊接（机械连接）接头设置宜相互错开。在连接区段长度为35d且不小于50OnIm范围内,接头面积百分率应符合GB50204的规定观察和钢尺检查3绑扎搭接接头同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。搭接长度应符合标准的规定。连接区段L3L1长度范围内，接头面积百分率应满足以下规定：(1)对梁类、板类及墙类构件，不宜大于25%。(2)对柱类构件，不宜大于50%o(3)当工程中确有必要增大接头面积百分率时，对梁内构件，不宜大于50%；对其他构件，可根据实际情况放宽观察和钢尺检查4箍筋配置在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合GB50204的规定钢尺检查5钢筋网网片长、宽偏差±10mm钢尺检查6网眼尺寸偏差±20mm钢尺检查，尺量连续三挡，取最大值7网片对角线差10mm钢尺检查8钢筋骨架长度偏差±10mm钢尺检查9宽、高度偏差÷5mm钢尺检查10受力钢筋间距偏差+10mm尺量两端、中间各一点11排距偏差±5nun钢尺检查，取最大值12保护层厚度偏差基础±10mm钢尺检查柱、梁+5mm钢尺检查板、墙、壳±3mm钢尺检查13箍筋、横向钢筋间距偏差±20mm钢尺检查，尺量连续三挡，取最大值14钢筋弯起点位移20mm钢尺检查15预埋件中心位移5mm钢尺检查16水平高差O3mm钢尺和楔形塞尺检查17插筋中心位移5mm钢尺检查18外露长度偏O-IO注：d为纵向受力钢筋的较大直径；Ll为搭接长度。4.2模板安装检验批质量验收记录类别序号检查项目质量标准单位主控项目1模板及其支撑系统应根据工程结构形式、荷载大小、施工设备和材料供应等条件进行设计。应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重力、侧压力及施工荷载2模板外观质量应四角方正、板面平整、无卷边、翘曲、孔洞及毛刺等3模板表面凸凹度1mm4烟囱中心点与基准点的偏差5nun5任何截面上半径偏差±20mm一般项目1模板内部清理干净、无杂物2模板与混凝土接触面无粘浆、隔离剂涂刷均匀3内模板半径偏差10mm4两邻模板高低偏差3mm5同层模板上口标高差20mm6预留洞口起拱度(L4m)应符合设计要求或应为全跨长的1%;3%)7预留孔(洞)、烟道中心线10mm标高±15mm截面尺寸0'15mm8预埋铁件中心偏差10mm9预埋暗樽中心偏差20mm10预埋螺栓中心偏差3nun11预埋螺栓外露长度(T20mm（4） 模板拆除工程质量标准和检验方法类别序号检查项E4质量标准单位检验方法及器具主控项目1模板及其支架拆除模板及其支架拆除的顺序及安全措施应按施工技术方案执行观察检查2底模及支架拆除时的混凝土强度设计有要求时应符合设计要求检查同条件养护试件强度试验报告设计无要求时板2m50%>2m且8m275>8m1OO梁拱克8m275>8m2100悬臂构件21003预应力构件对后张法，侧模宜在预应力张拉前拆除；底模支架的拆除应按施工技术方案执行，当无具体要求时，不应在建立预应力前拆除观察检查4后浇带模板拆除和支顶按施工技术方案执行观察检查一般项目1侧模拆除混凝土强度应能保证其表面及棱角不受损伤观察检查2模板拆除模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运观察检查注：底模及支架拆除时的混凝土强度标准为应达到设计强度标准值的百分率4. 4混凝土施工质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1混凝土强度及试件取样留置混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取检查施工记录及试件强度试验报告2抗渗混凝土抗渗混凝土试件应在浇筑地点随机取样；抗渗性能应符合设计要求检查试件抗渗试验报告主控项目3混凝土原材料每盘称量的偏-M-水泥、掺合料±2%检查搅拌记录，更秤粗、细骨料±3水、外加剂+24混凝土运输、浇筑及间歇全部时间不应超过混凝土的初凝时间，同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。当底层混凝土初凝后浇筑上一层混凝土时，应按施工缝的要求进行处理观察，检查施工记录5大体积混凝土温控措施必须符合设计要求和现行有关标准的规定检查施工措施和记录6清水混凝土施工必须符合JGJ169的规定检查施工措施和记录一般项目1施工缝留置及处理应按设计要求和施工技术方案确定、执行观察，检查施工记录2后浇带留置位置应按设计要求和施工技术方案确定，混凝土浇筑应按施工技术方案进行观察，检查施工记录3养护应符合施工技术方案和现行有关标准的规定观察，检查施工记录5施工依据4.1 电力建设施工质量验收及评定规程第1部分：土建工程DL/T5210.1-20214.2 变电站、换流站土建工程施工质量检验及评定标准(DL/T5814-2020)5. 3混凝土质量控制标准(GB50164-2011)
