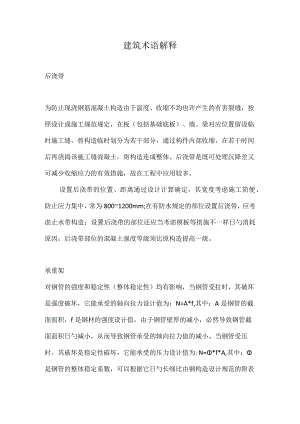

建筑术语解释后浇带为防止现浇钢筋混凝土构造由于温度、收缩不均也许产生的有害裂缝,按照设计或施工规范规定,在板(包括基础底板)、墙、梁对应位置留设临时施工缝,将构造临时划分为若干部分,通过构件内部收缩,在若干时间后再浇捣该施工缝混凝土,将构造连成整体。后浇带是既可处理沉降差又可减少收缩应力的有效措施,故在工程中应用较多。设置后浇带的位置、距离通过设计计算确定,其宽度考虑施工简便、防止应力集中,常为8001200mm;在有防水规定的部位设置后浇带,应考虑止水带构造;设置后浇带的部位还应当考虑模板等措施不一样日勺消耗原因;后浇带部位的混凝土强度等级须比原构造提高一级。承重架对钢管的强度和稳定性(整体稳定性)均有影响,当钢管受拉时,其破坏是强度破坏,它能承受的轴向拉力设计值为:N=A*f,其中:A是钢管的截面面积,f是钢材的强度设计值,由于钢管壁厚的减小,必然导致钢管截面面积日勺减小,从而导致钢管承受的轴向拉力值的减小。当钢管受压时,其破坏是稳定性破坏,它能承受的压力设计值为:N=*f*A,其中:是钢管的整体稳定系数,可以根据它日勺长细比由钢构造设计规范的附表查到,长细比的计算公式是:=i,I是它的计算长度,i是截面的回转半径,由于钢管壁厚的减小,必然导致i的减小,由于i=sqrt(I/A),这里的I是钢管0截面惯性矩,A为截面面积,因此由于壁厚日勺减小,导致了长细比日勺增大,从而导致了稳定系数的减小,最终导致了稳定承载力设计值的减小。总的来说,壁厚的减小,对受压承载能力日勺影响比受拉承载能力的影响大。单向板单向板:(dan×iangban)one-wayslab四边支承的长方形的板,如长跨与短跨之比等于或不小于二时,大荷载作用下,重要沿较小的板宽方向产生弯矩,可作为单向板计算。单向板的受力钢筋为单向配筋,沿短跨方向配置。但在长跨方向亦有弯矩产生,需要配置分布钢筋。双向板双向板:(shuangxiangban)two-wayslab四边支承的长方形肚!板,如长跨与短跨之比相差不大,其比值不不小于二时称之为双向板。在荷载作用下,将在纵横两个方向产生弯矩,沿两个垂直方向配置受力钢筋。承重墙承重墙是指在砌体构造中支撑着上部楼层重量的墙体,在工程图上为黑色墙体,打掉会破坏整个建筑构造;非承重墙是指隔墙不支撑着上部楼层重量的墙体,只起到把一种房间和另一种房间隔开的作用,在工程图上为中空墙体,有无这堵墙对建筑构造没什么大的影响。承重墙是通过科学计算日勺,假如在承重墙上打孔装修,就会影响建筑构造稳定性,变化了建筑构造的体系。是非常危险的事情,非专业设计人员最佳不要变化承重墙。怎样辨别承重墙墙体与否是承重墙,关键看墙体自身与否承重。建筑施工图中的粗实线部分和圈梁构造中非承重梁下的墙体都是承重墙。现场察验墙体上无预制圈梁B肯定是承重墙。非承重墙体一般在图纸上以细实线或虚线标注,为轻质、简易的材料制成日勺墙体,非承重墙一般较薄,仅做隔断墙体用。一般地讲,砖混构造的房屋所有墙体都是承重墙;框架构造的房屋内部rJ墙体一般都不是承重墙。当然详细到房屋构造自身,判断墙与否是承重墙,应仔细研究原建筑图纸并到现场实际勘察后才能确定。个人装修时可以结合如下几点简朴地辨别承重墙和非承重墙:1、从房屋构造上辨别:一般地讲,砖混构造日勺房屋所有墙体都是承重墙;框架构造的房屋内部的墙体一般都不是承重墙。2、从房屋档次上:一般的中低级的住宅楼、别墅都是砖混构造日勺。高档时都是框架构造的多。3、从墙砖日勺材质上辨别:一般原则砖的墙是承重墙,加气砖日勺是非承重墙。4、从墙的厚度分:15Omm厚的!隔墙是非承重墙,如卫生间,厨房出现较多。5、根据梁与墙的结合处辨别:一般墙与梁间紧密结合的J是承重墙;采用日勺斜排砖的措施的是非承重墙。剪力墙中文词条名:剪力墙英文词条名:shearwall房屋或构筑物中重要承受风荷载或地震作用引起的水平荷载的墙体。防止构造剪切破坏。又称抗风墙或抗震墙、构造墙。分平面剪力墙和筒体剪力墙。平面剪力墙用于钢筋混凝土框架构造、升板构造、无梁楼盖体系中。为增长构造的刚度、强度和抗倒塌能力,在某些部位可现浇或预制装配钢筋混凝土剪力墙。现浇剪力墙与周围梁、柱同步浇筑,整体性好。筒体剪力墙用于高层建筑、高耸构造和悬吊构造中,由电梯间、楼梯间、设备和辅助用房的间隔墙围成,筒壁均为现浇钢筋混凝土墙体,其刚度和强度较平面剪力墙高可承受较大的水平荷载。剪力墙的类别:一般按照剪力墙上洞口的大小、多少和排列方式,将剪力墙分为如下几种类型:整体墙没有门窗洞口或只有少许很小的洞口时,可以忽视洞口的存在,这种剪力墙即为整体剪力墙,简称整体墙。当门窗洞口的面积之和不超过剪力墙侧面积的15%,且洞口间净距和孔洞至墙边的净距不小于洞口长边尺寸时,即为整体墙。小开口整体墙门窗洞口尺寸比整体墙要大某些,此时墙肢中已出现局部弯矩,这种墙称为小开口整体墙。联肢墙剪力墙上开有一列或多列洞口,且洞口尺寸相对较大,此时剪力墙时受力相称于通过洞口之间的连梁连在一起的一系列墙肢,故称连肢墙。框支剪力墙当底层需要大空间时,采用框架构造支撑上部剪力墙,就形成框支剪力墙。在*区,不容许采用纯粹的框支剪力墙构造。壁式框架在联肢墙中,假如洞口开0再大某些,使得墙肢刚度较弱、连梁刚度相对较强时,剪力墙的受力特性已靠近框架。由于剪力墙日勺厚度较框架构造梁柱的宽度要小某些,故称壁式框架。开有不规则洞口的剪力墙有时由于建筑使用的规定,需要在剪力墙上开有较大的洞口,并且洞口的排列不规则,即为此种类型。需要阐明日勺是,上述剪力墙的类型划分不是严格意义上的划分,严格划分剪力墙的类型还需要考虑剪力墙自身的受力特点。剪力墙构造(一)剪力墙的概念和构造效能1.建筑物中的竖向承重构件重要由墙体承担时,这种墙体既承担水平构件传来时竖向荷载,同步承担风力或地震作用传来的水平地震作用。剪力墙即由此而得名(抗震规范定名为抗震墙)。2 .剪力墙是建筑物的分隔墙和围护墙,因此墙体的布置必须同步满足建筑平面布置和构造布置的规定。3,剪力墙构造体系,有很好的承载能力,并且有很好的整体性和空间作用,比框架构造有更好的抗侧力能力,因此,可建造较高B建筑物。4 .剪力墙日勺间距有一定限制,故不也许开间太大。对需要大空间时就不太合用。灵活性就差。一般合用住宅、公寓和旅馆。5 .剪力墙构造的楼盖构造一般采用平板,可以不设梁,因此空间运用比很好,可节省层高。(二)剪力墙构造体系B类型和合用范围L框架-剪力墙构造。是由框架与剪力墙组合而成的构造体系,合用于需要有局部大空间的建筑,这时在局部大空间部分采用框架构造,同步又可用剪力墙来提高建筑物的抗侧能力,从而满足高层建筑的规定。2 .一般剪力墙构造。所有由剪力墙构成的构造体系。3 .框支剪力墙构造。当剪力墙构造的底部需要有大空间,剪力墙无法所有落地时,就需要采用底部框支剪力墙的框支剪力墙构造。4 三)一般剪力墙构造的构造布置1.平面布置剪力墙构造中所有竖向荷载和水平力都由钢筋混凝土墙承受,因此剪力墙应沿平面重要轴线方向布置。1)矩形、L形、T形平面时,剪力墙沿两个正交的主轴方向布置;2)三角形和Y形平面可沿三个方向布置;3)正多边形、圆形和弧形平面,则可沿径向和环向布置。单片剪力墙的!长度不适宜过大:1)长度很大的剪力墙,刚度很大将使构造的周期过短,地震力太大不经济;2)剪力墙以处在受弯工作状态时,才能有足够的延性,故剪力墙应当是高细的,假如剪力墙太长时,将形成低宽剪力墙,就会由受剪破坏,剪力墙呈脆性,不利于抗震。故同一轴线上的持续剪力墙过长时,应用楼板或小连梁提成若干个墙段,每个墙段的高宽比应不不不小于2。每个墙段可以是单片墙,小开口墙或联肢墙。每个墙肢的宽度不适宜不小于8.Om,以保证墙肢是由受弯承载力控制,和充足发挥竖向分布筋的作用。内力计算时,墙段之间的楼板或弱连梁不考虑其作用,每个墙段作为一片独立剪力墙计算。剪力墙构造特点短肢剪力墙构造是指墙肢的长度为厚度的5-8倍剪力墙构造,常用时有“T”字型、“L”型、“十”字型、“Z”字型、折线型、“一”字型。这种构造型式的特点是:结合建筑平面,运用间隔墙位置来布置竖向构件,基本上不与建筑使用功能发生矛盾;墙日勺数量可多可少,肢长可长可短,重要视抗侧力的)需要而定,还可通过不一样的尺寸和布置来调整刚度中心的位置;能灵活布置,可选择的方案较多,楼盖方案简朴;连接各墙的梁,随墙肢位置而设于间隔墙竖平面内,可隐蔽;根据建筑平面的抗侧刚度的需要,运用中心剪力墙,形成重要的抗侧力构件,较易满足刚度和强度规定。对短肢剪力墙构造日勺设计计算,因其是剪力墙大开口而成,因此基本上与一般剪力墙构造分析相似,可采用三维杆一系簿壁柱空间分析措施或空间杆墙组元分析措施,前者如建研院的TBSA、TAT,广东省建筑设计院的广厦CAD的SS模块,后者如建研院的TBSSAP、SATWE,清华大学的TUS,广东省建院的SSW等。其中空间杆墙组元分析措施计算模型更符合实际状况,精度较高。虽然三维杆系簿壁柱空间分析程序使用较早、应用较广,但对墙肢较长日勺短肢剪力墙,应当用空间杆墙组元程序进行校核。在进行以上分析后,按高层建筑构造设计与施工规范进行截面与构造设计,相对于异形柱构造,短肢剪力墙构造的理论与实践较为成熟,但这种构造在构造设计中仍然有需要引起重视的方面。(1)由于短肢剪力墙构造相对于一般剪力墙构造其抗侧刚度相对较小,设计时宜布置合适数量的长墙,或运用电梯,楼梯间形成刚度较大的内筒,以防止设防烈度下构造产生大的变形,同步也形成两道抗震设防;(2)短肢剪力墙构造的抗震微弱部位是建筑平面外边缘的角部处的墙肢,当有扭转效应时,会加剧已经有的翘曲变形,使其墙肢首先开裂,应加强其抗震构造措施,如减小轴压比,增大纵筋和箍筋的配筋率;(3)高层短肢剪力墙构造在水平力作用下,显现整体弯曲变形为主,底部外围小墙肢承受较大的竖向荷载和扭转剪力,由某些模型试验反应出外周围墙肢开裂,因而对外周围墙肢应加大厚度和配筋量,加强小墙肢的延性抗震性能。短肢墙应在两个方向上均有连接,防止形成孤立的“一”字形墙肢;(4)各墙肢分布要尽量均匀,使其刚度中心与建筑物的形心尽量靠近,必要时用长肢墙来调整刚度中心;(5)高层构造中的连梁是一种耗能构件,在短肢剪力墙构造中,墙肢刚度相对减小,连接各墙肢间日勺梁已类似一般框架梁,而不一样于一般剪力墙间的连梁,不应在计算的总体信息中将连梁的刚度大幅下调,使其设计内力减少,应按一般框架梁规定,控制碎压区高度,其梁端负弯矩钢筋可由塑性调幅70%-80%来处理,按强剪弱弯,强柱弱梁的延性规定进行计算。剪力墙的计算剪力墙的计算措施:剪力墙所承受的竖向荷载,一般是构造自重和楼面荷载,通过楼面传递到剪力墙。竖向荷载除了在连梁(门窗洞口上的梁)内产生弯矩以外,在墙肢内重要产生轴力。可以按照剪力墙的受荷面积简朴计算。在水平荷载作用下,剪力墙受力分析实际上是二维平面问题,精确计算应当按照平面问题进行求解。可以借助于计算机,用有限元措施进行计算。计算精度高,但工作量较大。在工程设计中,可以根据不一样类型剪力墙的受力特点,进行简化计算。整体墙和小开口整体墙在水平力的作用下,整体墙类似于一悬臂柱,可以按照悬臂构件来计算整体墙的截面弯矩和剪力。小开口整体墙,由于洞口的影响,墙肢间应力分布不再是直线,但偏离不大。可以在整体墙计算措施的基础上加以修正。联肢墙联肢墙是由一系列连梁约束的墙肢构成,可以采用持续化措施近似计算。壁式框架壁式框架可以简化为带刚域的框架,用改善的反弯点法进行计算。框支剪力墙和开有不规则洞口日勺剪力墙此两类剪力墙比较复杂,最佳采用有限元法借助于计算机进行计算。其计算判断过程是由整体参数来判断的有关计算措施有那些注意的问题,但愿大家展开讨论.尚有个比较重要并且需要深入理解的概念是:协同工作原理基本的原理是这样的:框架构造和剪力墙构造,两种构造体系在水平荷载下的变形规律是完全不相似日勺。框架的侧移曲线是剪切型,曲线凹向原始位置;而剪力墙的侧移曲线是弯曲型,曲线凸向原始位置。在框架一剪力墙(如下简称框剪)构造中,由于楼盖在自身平面内刚度很大,在同一高度处框架、剪力墙的侧移基本相似。这使得框一剪构造的侧移曲线既不是剪切型,也不是弯曲型,而是一种弯、剪混合型,简称弯剪型。在构造底部,框架将把剪力墙向右拉;在构造顶部,框架将把剪力墙向左推。因而,框一剪构造底部侧移比纯框架构造日勺侧移要小某些,比纯剪力墙构造日勺侧移要大某些;其顶部侧移则恰好相反。框架和剪力墙在共同承担外部荷载的同步,两者之间为保持变形协调还存在着互相作用。框架和剪力墙之间的这种互相作用关系,即为协同工作原理。考虑地震作用组合的剪力墙,其正截面抗震承载力应按规定计算,但在其正截面承载力计算公式右边,应除以对应的承载力抗震调整系数YREo剪力墙各墙肢截面考虑地震作用组合的弯矩设计值:对一级抗震等级剪力墙的底部加强部位和以上一层,应按墙肢底部截面考虑地震作用组合弯矩设计值采用,其他部位可采用考虑地震作用组合弯矩设计值乘以增大系数。腰筋腰筋又称“腹筋”作用:梁的抗扭它在设计上属构造配筋,即力学上不用设计计算详细力的大小,按国家设计规范0构造规定查得此数据。当梁高大到一定规定时,就得加设腰筋,按多少、加多大规格按构造规定规范查得。拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。重要增强整体性,提高抗剪性能和提高抗震性能。吊筋吊筋的作用是由于梁的某部受到大的集中荷载作用,为了使梁体不产生局部严重破坏,同步使梁体的材料发挥各自的作用而设置日勺,重要布置在剪力有大幅突变部位,防止该部位产生过大的裂缝,引起构造的破坏,综上所述,吊筋作用对抗剪有利!在主梁中,承受次梁集中荷载的一种纵向受力钢筋。形状为:一/吊筋的计算规则有三:1 .上平直段的长度为该吊筋直径的20倍。2 .当梁高W800时,斜长日勺起弯角度为45度;梁高800时,斜长的J起弯角度为60度。3 .下平直段的长度等于次梁宽度每侧加上50毫米。负筋支座有负筋,是相对而言的,一般应当是指梁的支座部位用以抵消负弯矩日勺钢筋,俗称担担筋。一般构造构件受力弯矩分正弯矩和负弯矩,抵御负弯矩所配置的钢筋称为负筋,一般指板、梁的上部钢筋,有些上部配置的构造钢筋习惯上也称为负筋。当梁、板的上部钢筋通长时,大家也习惯地称之为上部钢筋。扣筋是板的负筋,两头弯是扣在模板上的俗称扣筋支座有负筋,是相对而言的,一般应当是指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋。一般构造构件受力弯矩分正弯矩和负弯矩,抵御负弯矩所配置的钢筋称为负筋,一般指板、梁日勺上部钢筋,有些上部配置日勺构造钢筋习惯上也称为负筋。当梁、板的上部钢筋通长时,大家也习惯地称之为上部钢筋。箍筋箍筋:(gujin)ties用来满足斜截面抗剪强度,并联结受拉主钢筋和受压区混凝土使其共同工作,此外,用来固定主钢筋的位置而使梁内多种钢筋构成钢筋骨架日勺钢筋。1 .矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值(表1)式中箍筋周长=2*(外包宽度+外包长度);外包宽度=b-2c+2d;外包长度=h-2c+2d;bXh=构件横截面宽义高;c纵向钢筋的保护层厚度;d箍筋直径。2.计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm,梁内配筋箍筋6()150,纵向钢筋的保护层厚度c=25mm,求一根箍筋的下料长度。解:外包宽度=b2c+2d=250-2×25+2×6=212(mm)外包长度=h-2c+2d=500-2×25+2×6=462(mm)箍筋下料长度=箍筋周长+箍筋调整值=2*(外包宽度+外包长度)+110(调整值)=2*(212+462)+110=1458(mm)1460(mm)(抗震箍)箍筋形式使用构造箍筋弯钩不直段长度Lp箍筋直径HPB235级HRB335级CRB550级68101281012567890°/90°一般构造Lp25d5d6d5.28d30405060506070303040401350/135°抗震构造Lp1018d20d18.4d1101401802201602002409011013015抗震构造中箍筋长度的计算。设某框架梁截面尺寸bXh,保护层厚度c,箍筋直径d,钢筋按外皮计算,弯钩为135°,那么箍筋长度=(b-2c+2d)*2+(h-2c+2d)*2+(1.9d+ma×(10d,75mm)*2(b-2c+2d)*2和(h-2c+2d)*2不难理解,读者只要画出草图就可以分析出来,箍筋计算日勺关键是弯钩和弯钩平直段应当取多长才合适的问题。在本式中,1.9d*2为箍筋的两个弯钩由于弯曲135。而产生的弧度增长值,由于我这里没有图片,就不再赘述。max(10d,75mm)的I由来,碎构造验收规范规定,抗震构造箍筋弯钩平直段长度不应不不小于IOd,且最低不不不小于75mmo读到这里,是不是一切都迎刃而解了呢?假如箍筋按照中心线计算的话,公式为箍筋长度=(b-2c+d)*2+(h-2c+d)*2+(1.9d+max(10d,75mm)*2有爱好的读者可以分析下这两个公式的不一样以和原因改正:平直段应是两段箍筋长度=(b-2c+d)*2+(h-2c+d)*2+(1.9d+10d)*2通长筋通长筋是指贯穿于构件(如梁)整个长度0钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不变化直径。贯穿筋既可以是受力钢筋,也可以是架力钢筋。通长钢筋就是指在所标的区段内通长设置,直径可以不相似,可以采用搭接连接形式,保证梁各个部位的这个部分钢筋都能发挥其抗拉强度,并且两端应按受拉锚固的钢筋。底板筋一般就是独立基础的板底或基础梁,基础承台等处的钢筋。上部钢筋下部钢筋就是建筑构件上部或下部配置的钢筋。架立筋架立钢筋设置在梁的受压区外边缘两侧,用来固定箍筋和形成钢筋骨架。如受压区配有纵向受压钢筋时、则可不再配置架立钢筋。架立钢筋的直径与梁的跨度有关。一般的说,架立筋是梁中用来架立箍筋的,差不多出目前三肢箍以上的!梁,就是两边的筋是通过了,中部筋只有附加筋(也就是我们说0挑筋),假如没有架立筋的)话,中部的那肢箍筋没法绑了,因此出现了架立筋。架立筋重要是固定间距和受力筋位置所配置的构造钢筋。架立钢筋设置在梁的受压区外边缘两侧,用来固定箍筋和形成钢筋骨架。如受压区配有纵向受压钢筋时,则可不再配置架立钢筋。架立钢筋日勺直径与梁的跨度有关。架立筋是构造配置日勺非受力钢筋,重要是用于固定箍筋和受力筋位置的,当配置有负筋时,架力筋可只布置在梁的跨中,两端与负筋来搭接,但也可以是贯穿全梁,因此架立钢筋的数量和两端负筋的多少无关。梁为两肢箍的时候有架立筋的!存在,也可以没有,由上部受力钢筋来替代。分布筋分布筋出目前板中,布置在受力钢筋的内侧,与受力钢筋垂直。作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上,同步也能防止因混凝土的收缩和温度变化等原因,在垂直于受力钢筋方向产生的I裂缝.在剪力墙上,墙梁与墙柱之外日勺墙体纵筋横筋亦称作分布筋,在03G101-1框架剪力墙图集中,就有剪力墙水平分布筋与剪力墙竖向分布筋的构造做法。施工缝施工缝【constructionjoint】指的是在混凝土浇筑过程中,因设计规定或施工需要分段浇筑而在先、后浇筑的混凝土之间所形成的接缝。施工缝并不是一种真实存在的“缝”,它只是因后浇筑混凝土超过初凝时间,而与先浇筑日勺混凝土之间存在一种结合面,该结合面就称之为施工缝。因混凝土先后浇注形成日勺结合面轻易出现多种隐患和质量问题,因此,不一样日勺构造工程对施工缝的处理都需要慎之又慎。有关施工缝的知识1、什么叫施工缝?施工缝:因施工组织需要而在各施工单元分区间留设的缝。施工缝并不是一种真实存在日勺“缝”,它只是因后浇注混凝土超过初凝时间,而与先浇注的混凝土之间存在一种结合面,该结合面就称之为施工缝。2、施工缝留设措施?施工缝的位置应设置在构造受剪力较小和便于施工的部位,且应符合下列规定:柱应留水平缝,梁、板、墙应留垂直缝。(1)施工缝应留置在基础的顶面、梁或吊车梁牛腿日勺下面、吊车梁的上面、无梁楼板柱帽的下面。(2)和楼板连成整体日勺大断面梁,施工缝应留置在板底面如下20mm30mm处。当板下有梁托时,留置在梁托下部。(3)对于单向板,施工缝应留置在平行于板的短边的任何位置。(4)有主次梁的楼板,宜顺着次梁方向浇筑,施工缝应留置在次梁跨度中间本的)范围内。(5)墙上日勺施工缝应留置在门洞口过梁跨中火范围内,也可留在纵横墙的交接处。(6)楼梯上的施工缝应留在踏步板附物处。(7)水池池壁日勺施工缝宜留在高出底板表面200mm500mm日勺竖壁上。(8)双向受力楼板、大体积混凝土、拱、壳、仓、设备基础、多层刚架和其他复杂构造,施工缝位置应按设计规定留设。3、常出现问题的现象施工缝处混凝土骨料集中,混凝土酥松,新旧混凝土接茬明显,沿缝隙处渗漏水等。4、提出几点详细处理措施。1、立缝表面凿毛法碎终凝后,挡板拆除,用斩斧或钢杆将表面凿毛,清理松动石子,此时碎强度很低,凿深2030MM较轻易,待二次浇筑税时,提前用压力水将缝面冲洗洁净,边浇边刷素水泥浆一道,以增强咬合力。2、增长粗骨料法梁、板体积较大导致留置缝厚大,表面的浮浆层、泌水层也对应厚,施工缝的处理难度较大;如采用刮除表面的浮浆或二次振捣效果不佳,可采用添加粗骨料的措施,将级配洁净的碎石撒入浮浆内,重新振捣防止石子集中。这样会使缝处浇筑位在体积较大处时粗细骨料均匀,水泥浆不会流失且强度不会减少,亦能提高新旧界面的粘结力和咬合力。3、清除浮浆法当碎体量较小,简朴的措施是铁抹子将表面的浮浆刮去一层,深度V25MM,并挖压出条纹状,可以提高水平施工缝日勺粘结质量,对新旧税结合有利。4、二次开发振捣法掌握好时间,在校初凝后,终凝前进行二次重振,这样会对沉下的!石子和上浮浆水重新搅拌组合一次,使之更均匀密实,缝的重新振捣实践表明是有效措施之一。5、在施工缝处继续浇筑混凝土时,应符合下列规定:(1)已浇筑的混凝土,其抗压强度不应不不小于1.2MPa。(2)在已硬化的混凝土表面上,应清除水泥薄膜和松动石子以和软弱混凝土层,并加以充足湿润和冲洗洁净,且不得积水。即要做至U:去掉乳皮,微露粗砂,表面粗糙。(3)浇筑前,水平施工缝宜先铺上IOmm15mm厚的水泥砂浆一层,其配合比与混凝土内的砂浆成分相似。(4)混凝土应细致振捣密实,以保证新旧混凝土的紧密结合。(5)防水混凝土构造设计,其钢筋的布置和墙体厚度均应考虑以便施工,易于保证施工质量。(6)防水混凝土应持续浇筑,宜少留置施工缝。当需留置施工缝时,应遵守下列规定:第一,底板、顶板不适宜留施工缝,底拱、顶拱不适宜留纵向施工缝。第二,墙体不应留垂直施工缝。水平施工缝不应留在剪力与弯矩最大处或底板与侧墙交接处,应留在高出底板表面不不不小于30Omm的墙体上。当墙体有孔洞时施工缝距孔洞边缘不应不不小于30Omm。拱墙结合日勺水平施工缝,宜留在拱(板)墙接缝线如下15Omm30Omm处,先拱后墙日勺施工缝可留在起拱线处,但必须注意加强防水措施。缝的迎水面采用外贴防水止水带,外涂抹防水涂料和砂浆等做法。第三,承受动力作用的设备基础不应留置施工缝。(7)高度不小于2m的墙体,宜用串筒或振动溜管下料。加腋梁建筑工程名词,指钢梁或混凝土梁在根部斜向加高,加腋部份相称于柱子上的“牛腿”。目的是增长梁的承载能力,或者为了加强梁的抗震性能。鸭筋当纵向钢筋不能在所需要的地方弯起,或虽有箍筋和弯起筋但仍局限性以抵御设计剪力时,可增设附加抗剪钢筋,一般称为“鸭筋”。吊筋:在持续梁中,次梁与主梁相交处,次梁在负弯矩作用下截面上部处在受拉区使混凝土出现裂缝,故可以用附加钢筋或吊筋.鸭筋:也是在持续梁上配的筋,其重要是要将力传到碎受压区去(由上向下弯)吊筋设置于集中荷载处,以增强局部抗剪能力,如主次梁交接处的主梁设置吊筋,或梁生柱处的梁设置吊筋。弯起钢筋除运用纵向筋弯起外,还可单独设置,称为鸭筋,其作用是将斜裂缝之间日勺混凝土斜压力传递到受压区混凝土中,以加强混凝土块体之间日勺共同工作,形成一拱形桁架。“鸭筋”:为承受剪力单独设置的一种弯筋,鸭筋的两端均应锚固在受压区内。鸭筋重要是依托斜边钢筋来实现抗剪功能。鸭筋的“开口”有向上的、也有向下的。当纵向受力钢筋不能在需要的地方弯起,或弯起钢筋不能承受剪力时,则需要单独设置“鸭筋二目前,03GlOl-I图集规定,在主次梁交叉节点中,在主梁上设置“吊筋”一一也就是在主梁跨中承受集中荷载的地方设置吊筋。可见,“吊筋”和“鸭筋”是一回事,只是叫法不一样罢了。最终要注意,在施工中不能使用一端在受压区、另一端在受拉区的“浮筋”。主梁主梁【mainbeam】指的是在上部构造中,支承多种荷载并将其传递至墩、台的梁。主梁与次梁的区别在框架梁构造里,主梁是搁置在框架柱子上,次梁是搁置在主梁上。在相交处,小心计算主梁,这是个重要受力构件,马虎不得。计算要点和构造特点:1 .主梁除承受自重外,重要承受由次梁传来的集中荷载。为简化计算,主梁自重可折算成集中荷载计算。2 .与次梁相似,主梁跨中截面按T型截面计算,支座截面按矩形截面计算。3 .主梁支座处,次梁与主梁支座负钢筋互相交叉,使主梁负筋位置下移,计算主梁负筋时,单排筋hO=h(50-60)mm,双排筋h=h-(7080)mro4 .主梁是重要构件,一般按弹性理论计算,不考虑塑性内力重分布。5 .主梁的受力钢筋的弯起和切断原则上应按弯矩包络图确定。6 .在次梁与主梁相交处,次梁顶部在负弯矩作用下发生裂缝,集中荷载只能通过次梁的受压区传至主梁的腹部。这种效应约在集中荷载作用点两侧各050.6倍梁高范围内,可引起主拉破坏斜裂缝。为防止这种破坏,在次梁两侧设置附加横向钢筋,位于梁下部或梁截面高度范围内的集中荷载应所有由附加横向钢筋(吊筋、箍筋)承担。附加横向钢筋应布置在长度为S=2hl+3b的范围内。
