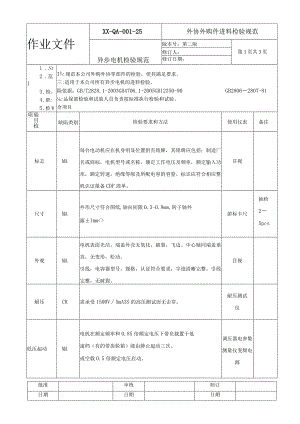

作业文件XX-QA-001-25外协外购件进料检验规范异步电机检验规范版本号：第二版第1页共3页修订人：修订日期：1 .St2 .范I3 .检，4 .职:5 .检WI¾:规范本公司外购外协零部件的检验，使其满足要求。三:适用于本公司所有异步电机的进料检验。险依据：GB/T2828.1-2003GB4706.1-2005GB12350-90GB28062807-81:品保部检验和试验人员负责按标准执行检验和试验。佥项目验目检项缺陷类别检验要求和方法使用仪表备注标志MA每台电动机应在机身明显位置附有铭牌，其铭牌应包括：制造厂名或商标，电机型号或名称，额定工作电压及频率，额定输入功率，额定转速，绝缘等级及所配电容的容量。标识应符合相应整机认证报备CDF清单。目视尺寸MA外形尺寸符合图纸,轴向间隙0.3-0.8mm,转子轴外露±lmm<>游标卡尺抽检25pcs外观MA电机表面光洁，端盖外壳无氧化，破裂，飞边。中心轴同端盖垂直，无变形，松动。引线，电容器型号，规格，认证符合要求，字迹清晰完整。引线完整，无破裂。目视耐压CR需承受1500V5mA3S的高压测试而无击穿。耐压测试仪低压起动MA电机在额定频率和0.85倍额定电压下带负载置于低速档（有的带齿轮箱）能由静止起动三次。或空载0.5倍额定电压启动。调压器电参数测量仪变频电源批准审核制订日期日期日期作业文件XX-QA-001-25外协外购件进料检验规范异步电机检验规范版本号AA-.dr-第一版第2页共3页修订人修订日期检验项目陷别缺类检验要求和方法使用仪表备注运转检查MA电机运转应平稳、无停滞现象，无异常杂音。耳听功率MA在额定电压、额定频率下空载测试，其值应符合铭牌规定。调压器/电参数测量仪变频电源抽检25pcs转速MA在额定电压、额定频率下，电机在整机状态运转平稳后测量，其转速应符合铭牌规定。调速比(低速÷高速XlO0%)应小于70%,且转向符合要求电参数测量仪变频电源光电转速抽样25pcs温升CR温升测试：试验电压为1.06倍额定电压下运行4小时,温升应W70K.测量方法:电阻法。计算公式：T=(R2-R1)/R1*(234.5+T1)-(T2-T1)其中:T2=热态室温Tl=冷态室温R2二热态电阻Rl二冷态电阻电参数测量仪变频电源数字万用表每批抽检1只热保护器动作检查CR电机热保护器应能跳断动作，动作温度符合热保护器标识温度，热保护器动作之前;电动机不应出现起火等现象。通过如下方法进行检查：将电机转轴锁死堵转，将数字温度计算热电偶探头粘贴在热保护器附近漆包线上.然后以1.06倍额定电压进行连续通电直至热保护器跳断，记录热保护器动作时的温度。电参数测量仪变频电源数字温度计每批抽检1只批准审核制订日期日期日期作业文件XX-QA-001-25外协外购件进料检验规范异步电机检验规范版本号：第二版修订人：修订日期：第3页共3页检验项目陷别缺类检验要求和方法使用仪表备注螺钉扭力MA连接螺纹拧紧检查:拧紧力应符合如下标准：a.金属件与金属件锁紧为29Kgfcmb.金属件与塑胶件锁紧为24Kgf-cmc.塑胶件与塑胶件锁紧为22Kgf-cm扭力批漆包线材质检测CR每批电机拆机检查漆包线铜含量295%RoHS测试仪抽样25pcs6.抽样检验标准依据GB/T2828.1-2003一般11级水平抽检其AQL值为严重缺陷(CR)：0/1一般缺陷(MA)：0.65轻微缺陷(MI)：2.5(此处空白)
