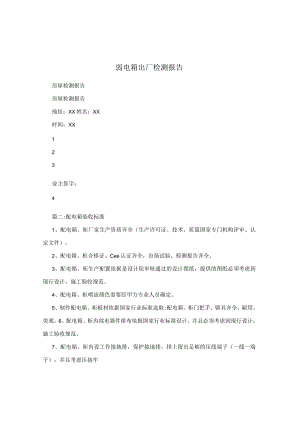

弱电箱出厂检测报告.docx

弱电箱出厂检测报告房屋检测报告房屋检测报告地址：XX姓名：XX时间：XX123业主签字：4篇二:配电箱验收标准1、配电箱、柜厂家生产资质齐全（生产许可证、技术、质量国家专门机构评审、认定文件）。2、配电箱、柜合格证、Cee认证齐全，出场试验、检测报告齐全。3、配电箱、柜生产配置依据是设计院审核通过的设计图纸，提供的图纸必须考虑到现行设计，施工验收规范。4、配电箱、柜喷涂颜色需要经甲方专业人员确定。5、制作配电箱、柜板材依据国家行业标准选取;配电箱、柜门把手、锁具齐全，耐用、美观。6、配电箱、柜内部电器件排布依据国家行业标准设计，并且必须考虑到现行设计，施工验收规范。7、配电箱、柜内设工作接地排，保护接地排，排上留出足够的压线端子（一线一端子），并且考虑压接牢固，检修方便;排上预留压接螺栓考虑压线规格。8、配电箱、柜体预留有保护接地螺栓，螺栓与箱、柜体电气焊接良好，压面必须镀层光洁，无绝缘隔层。9、配电箱、柜二层电气底板及活动门必须专设接地跨接线（跨接线采用16mm2裸扁软铜线）。配电箱、柜、弱电箱、表箱箱必须预留接地螺栓。10、配电箱、弱电箱、表箱箱体进场前必须标明箱体的上、下，以免工人施工时装倒。同一电箱、表箱的箱体与箱芯必须编上相同号码，以免工人安装时装错或箱芯与箱体底脚固定螺栓对不上影响安装。11、配电箱、柜专设工作接地，保护接地及跨接接地点必须有标识并且标识规范耐久。12、配电箱、柜内电气件必须设可方便拆卸的保护分隔板。箱、柜内主要元器件必须具有网上可查防伪码。13、配电箱、柜内电气件必须有标识，标识贴在操作手柄下端，且字体机打，塑封，固定牢固，不易掉落。14、配电箱、柜内必须有配电系统图及原理图，图采用机打，塑封，贴箱、柜门内左上侧，并且图固定牢固、美观。15、配电箱、柜必须有不锈钢制产品铭牌，铭牌用不锈钢钉钾接在箱、柜门内左上侧或中上侧。16、控制箱、柜门上信号显示，操作器件下必须抑接功能标示牌。17、配电箱、柜面喷漆完整均匀、光洁、无残缺现象。18、配电柜外必须有塑料保护袋，配电箱必须粘贴塑料保护膜。19、配电箱、柜电气件配线符合行业工艺要求及施工、验收规范。配电箱内配电板两侧预留大于60mm的布线空间，上、下进线，配电柜的上下侧，根据压接电缆的规格、数量预留足够的压接、固定空间，同时考虑进线及出线电缆的固定辅件。20、配电箱、柜内配线规格、线色符合相色及相序要求，从总断路器下口配出各路导线必须考虑可独立拆卸、检修。21、配电箱、柜内配电支路电源线不能串接，并且一个端子上压接导线最多不能超过两根。22、配电箱、柜内断路器上下端飞弧隔板必须齐全。各电气元件压接端子必须使用闭口端子。23、配电箱、柜电气件品牌由甲方专业人员确定，同时配电箱厂家必须到现场与施工技术人员就图纸设计中存在的问题进行沟通，配电箱厂家应具备对图纸的深化能力，熟悉消防验收等规范，凡与消防相关的配电箱、柜必须满足消防验收要求，如设计图纸的配电箱系统达不到消防验收要求，配电箱厂家应提出合理的改动措施，切记盲目照图加工，否则，一切后果由厂自负。24、配电箱、柜生产前必须经甲方甲方、监理、施工方专业人员考察，且须进行样品送样，待甲方、监理及施工方三方确认样品合格后方可批量生产。25、配电箱、柜生产必须满足甲方编制的进场时间要求。26、配电箱、柜内外接线端子排强弱电要分开设置。27、暗装配电箱箱体后部外侧应加铁丝网片，以确保日后装饰修补抹灰面一开裂。由于后砌墙墙体只有200mm,故暗装配电箱箱体不宜过厚，不得大于160mmo28、配电箱、柜交验前由厂方负责保护，落地到施工方指定地点。29、厂方应积极配合施工方对配电箱、柜的安装、保修。30、配电箱、柜各种仪表必须经国家专门检测部门检测合格，并出具检测报告。31、配电箱、柜内各种辅件，工具应配置齐全，易损件必须有备量。32、配电箱、柜内厂家配线的型号、规格必须符合设计要求，并有产品合格证。33、对现场实际出现的进线、出线缆压接困难，由厂家负责加工特型压接板，并采用相应保护措施。34、由设计及甲方要求的变更，而发生修改的配置由厂方负责改造，跟踪调试。35、工程交工、验收过程，厂方应派专业人员配合施工方调试验收。36、盘柜过门导线采用RV绝缘导线，外套缠绕管加强绝缘;在门上及盘体有两个固定点且固定牢固，过门线又适当余量，保证盘柜门正常打开。37、盘内配线应颜色一致且标识正确、清晰、牢固，配线整齐无绞接现象。38、配电箱箱壳钢板厚度应？1.5mm,箱门钢板厚度应?2mm。39、箱内安装的漏电保护器必须具有漏电保护试验报告。40、各种资料(合格证、检验报告等)必须随时到场，一式六份以备报验。41、零线颜色采用浅蓝色，符合国标要求(GB50303),即电气施工验收规范,所有箱体不做敲落孔。42、配电箱、柜柜体应方正、平直、垂直、不应有歪斜、凸凹、扭曲现象。43、配电箱、柜内明裸母排前设安装牢固，并方便拆卸的透明绝缘板。44、配电箱、柜内每根绝缘导线两端必须套号管，且号管字体机打、清楚、耐久。配电柜内两侧，每侧四处设固线架，且间距均匀。配电柜体深度为400mmo45、安装计量表箱、柜，在不开箱、柜门的情况下，均可方便查表。46、所有T接箱、表T一体箱均为竖井内明装，所有表箱、户箱均为暗装。47、图纸箱体的规格尺寸仅供厂家参考，生产厂家应根据国家规范、北京市标准并结合现场实际确定。同时应保证顺利通过验收。48、应急电源柜全负荷供电时间不少于30mino49、为方便安装，配电柜顶设两支吊装环。50、进出配电柜、配电箱外接负荷线、信号、控制线必须设置专用接线端子板。篇三:改版2012-6-6A09一弱电箱技术标准及要求A09-弱电箱技术标准及要求（改版）1、投标方所提供的产品，必须符合国家和北京地区现行技术标准，满足北京市建设质量监督站验收标准，凡国家强制性认证产品必须有3C认证证书。2、各种弱电箱外形尺寸和箱体结构由使用方设计，并提供外形尺寸及各种技术要求。3、各种弱电箱采用优质冷轧钢板制造，经过打砂、除锈静电喷塑等处理措施，以防生锈腐蚀。其中暗装箱体板材厚度不小于L2三n,明装箱体板材厚度不小于1.5mm。4、弱电箱应具有足够的机械强度，以满足日常维护、检修运行及故隙等的需要。5、弱电箱体内外、表面全部喷塑，喷塑厚度不小于70,表面光滑均匀颜色一致、无漏漆、无气泡鼓包无划痕等现象；（颜色业主确认）。,、弱电箱门应开启灵活，拆卸方便，开启角度大于,，度。,、所有弱电箱均右开门、配通用锁。箱门上标注“箱内有点，注意安全”。，、每个弱电箱均应有固定品牌标识，名牌应牢固明显易于辨认，内容至少包括:产品名称、型号、制造厂家名称、商标、出厂日期、产品编号。,、所有金属部件均应可靠接地,必须符合国家现行验收规范标准。，、所有箱体制作、喷塑、组装均需本厂自己完成。（颜色待定）11、中标厂家应预先提供各种“箱体”样品，经甲方、及使用方确认后方可成批投入生产。12、弱电箱应禁止出现尖锐顶角、毛口、开口等问题。13、弱电箱进场批量批次及进场时间己安装单位通知为准（每批进场箱体均应采取必要的包装防护措施，以免在运输过程中碰坏损伤箱体、漆皮等）。14、箱体运至现场后，厂家应提供试验合格检测报告、合格证、3c认证、生产许可证等资料，并配合业主、总包、监理对设备进行抽验和验收检查。15、弱电箱要求由弱电施工方提供。16、防雷接地箱要求：（箱体内外、表面全部喷塑，喷塑厚度不小于70,表面光滑均匀颜色一致、无漏漆、无气泡鼓包无划痕等现象；（颜色业主确认）。1）卫生间局部等电位箱制作：内设母排采用六角螺钉，中心预留25X4扁钢固定位置，采用M8螺栓固定（25X4扁钢两侧各预留2个M6螺栓）。尺寸220X120X100mm,箱体下开40X4mm孔，正对铜排面板为盖螺丝固定;盖上标注“等电位箱严禁打开”-字体。2）防雷测试点箱、箱门带接地符号、带暗锁。尺寸200X250高XlOOnnn3）电梯井等电位箱制作：内设25X4铜母排，母排采用六角螺钉，中心预留40X4扁钢固定位置，采用MlO螺栓固定（40X4扁钢两侧各预留2个M8螺栓）。尺寸200X120X120mm。箱体下开50X4mm孔，正对铜排、带箱门。箱体带接地标志、”局部等电位箱”字体LEB符号，带暗锁。4）总等电位箱制作：内设40X4铜母排，母排采用六角螺钉，中心（往两侧分）预留40X4扁钢4个固定位置，采用MIO螺栓固定（40X4扁钢两侧各预留4个M8螺栓）。尺寸420X200X12Ommo箱体下开50X4mm孔4个,正对铜排，带箱门。箱体带:接地标志、“总等电位箱”字体及MEB符号，带暗锁。5）所有暗装箱上下（即左上角、右下角两腮处，焊接长度大于IoCM）焊接-40X4镀锌扁钢以便箱体固定。6）所有接地标志均为黑色。7）所有箱体、箱门均设M8接地螺栓、地线（采用软铜接地线）与箱体、箱门可靠连接。8）箱体尺寸厂家自排后与现场核实后确定。9）所有暗装箱体背后均加装钢丝网片。2012年6月6日
