微型顶管置换修复施工方案.docx

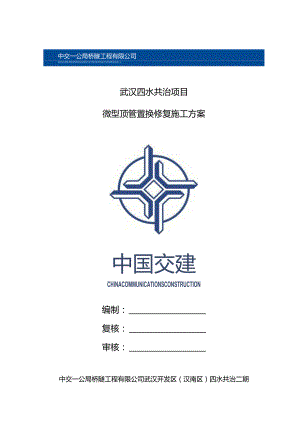

中交一公局桥隧工程有限公司MXXAVlfMLfMOMUMOOlVMfCCCCfKSVIKIHWAYfHCMMNOOOI11>武汉四水共治项目微型顶管置换修复施工方案中国交建CHINACOMMUNICATIONSCONSTRUCTION编制：复核：审核：中交一公局桥隧工程有限公司武汉开发区（汉南区）四水共治二期市政排水管网改造工程（三角湖、南、北太子湖）EPC项目经理部二。二。年九月目录1工程概况11.1 工程简介11.2 主要工程量21.3 施工平面布置图22编制说明32.1编制依据32.2J片，32.3y(2kll33施工计划43.1进度计划43.2设备配置计划43. 2.1主要设备配置44. 2.2设备配型计算53.3人力资源配置计划74'j.L75. 1LlLl85.2 准备工作95.3 管道封堵105.4 检查井清理105.5 管道检测及疏通清理105.6 清淤及淤泥外运115.7 检查井加工125.8 -.124. 9日125. 10设备拆除136. 11CCTV摄像检测137. 12其它145危险源辨识147.1 评彳古158. 2危Ia源辨识与估.*165.3风险控制和技术保证措施166施工质量保证措施179. 1质量目标176.2质量保证体系和组织机构176. 2.1质量保证体系177. 2.2质量组织机构186. 3质带196.4 技术保证措施196.5 管理保证措施197施工工期保证措施207.1 组织管理保证207.2 工期保证体系207.3 工期保证措施207.3.1施工组织保证措施217.3.2施工管理保证措施227.4材料与机械保证措施228施工安全保证措施228.1 安全管理指标和目标238.2 组织保障措施238.2.1安全生产保证体系238.2.2安全生产组织机构及职责分工238.3目帘268.3.1女全理制度268.3.2安全技术交底278.4安全生产技术措施288.4.1安全用电保证措施288.4.2夏季高温施工安全防治措施298.4.3雨季施工安全防治措施299309.1301.1.1 管道顶管置换质量验收标准301.1.2 满足CCTV检测的要求309.2 验收人员309.3 验收程序3110应急处置措施3110.1基本原则与方针3110.2安全事故应急救援组织机构及职责3110.3应急响应职责3210.3.1总指挥职责3210.3.2副总指挥职责3210.3.3通讯联络组职责3310.3.4保卫组职责3310.3.5抢险组职责3310.3.6抢救护理组职责3310.3.7后勤保障组职责3310.3.8安全部保障职责341.1 4应急响应程序3410.5 应急救援物资清单3410.6 突发事件及风险预防措施3510.6.1突发事件3510.6.2风险预防措施35107曰4010.7.1起重伤害事故.4010.7.2高处坠落事故4110.7.3物体打击事故4310.7.4机械伤害事故4410.7.5坍塌、倾覆事故4610.7.6触电事故4710»7.74910»78中毒及息事故511. .8救援路线及伤员救护522. .9现场保护5310. 10现场恢复5311文明施工要求5410.1 文明环保施工管理制度5411. 2环境保护与文明施工资源配置541135»*5411.3.1临时设施管理措施5411.3.2施工现场环境管理措施5511.3.3材料物资堆放管理措施5511.3.4机械设备和临时用电管理措施5512扬尘防治5512. 1明确组织架构5512. 2LllljKi*5612. 3LZJi5612. 4裸土覆盖5712. 5材料堆放5712. 5现场保洁5812. 6其它规定59微字顶管置换修复施三方案1工程概况1.1 工程简介开发区（汉南区）“四水共治”二期工程市政排水管网修复工程，工程地点位于三环线周边（南太子湖、北太子湖、三角湖周边区域），施工范围为北端至四新大道，西端到博学路，南端至沌阳大道，东端至拦江堤路。工程位于神龙大道名流雅园与梧桐苑间神龙大道的天翼国际双语幼儿园对面车道段，为神龙大道WS04681-WS04620段为500碎污水管道，在08米范围出现破损坍塌，WS04681-WS04620段需拖拉法置换38.5米原旧管道，用柔性密封自锁接口聚乙烯缠绕实壁管（SN8）口脂00置换原6500碎管。修复方法：短管内衬法（拖拉法）1.3修复地点及位置：19066 0016YS0761<2016WS046fe<2016YS012016YS0329627.23/22 V WSD62386>v¾27.99/25.19/ ¼YS0623382 / OX /W 龄 62384 A p / A /ZK2016Y7612W7 V!238 管道长度管道0M&处鹤X g QSO624M >X28.rM 加“25.96ws062419 97 62 21.4 主要工程量表L2-1主要工程数量表序号修复施工方法主要材料单位数量备注1管道清淤DN500m38.51短管内衬法（拖拉法）DN500柔性密封自锁接口聚乙烯缠绕实壁管（SN8）DN500m38.51.5 施工平面布置图神龙大道右幅（交通翻道）2编制说明2.1 编制依据本方案在符合我国国家相关法律、法规、条例，武汉市相关规定的基础上，主要以下列文件和资料为依据进行编制：1 .城镇排水管渠与泵站运行、维护及安全技术规范(CJJ68-2016)2 .给水排水管道工程施工及验收规程(GB50268-2008)；3 .混凝土和钢筋混凝土排水管(GB/T11836-2009);4 .城镇给水排水工程技术规范(GB50788-2012)；5 .城镇排水管道非开挖修复更新工程技术规程(CJJ/T210-2014)；6 .铸铁检查井盖(CJ/T511-2017)；7 .城镇排水管道维护安全技术规程(CJJ6-2009)；8 .施工现场临时用电安全技术规范(JGJ46-2005)；2.2 编制原则1 .符合国家有关工程建设法律、法规和技术标准，符合行业有关规范、规程、规定，符合招标文件和工程合同文件中的相关要求与规定。2 .按照合同要求和工程条件，优化配置生产要素，充分利用企业及社会现有设备资源,合理安排施工进度。3 .掌握国内外相关的施工技术现状，积极采用新技术、新工艺、新材料、新设备，实行施工机械化、工厂化、整体化、标准化。4 .贯彻“因地制宜、就地取材、永临结合”的原则，充分利用当地资源，有效利用永久征地，减少临时用地，凡有条件利用的主体工程内容，均优先安排施工和使用。5 .充分考虑自然灾害、突发事件等因素的影响，对各种自然灾害，制定针对性预警、预防措施。6 .根据项目施工特点、地质、水文、气象、人文环境制定针对性的环境保护、水土保持和文物保护措施。2.3 适用范围本方案适用于武汉开发区(汉南区)四水共治二期市政排水管网改造工程(三角湖，南、北太子湖)EPC项目神龙大道污水管原位置换顶管及其它类似地点拖拉管施工。3施工计划3.1 进度计划管道清淤计划工期：2020年9月25日2020年10月7日。表31-1进度计划序号工序名称开始时间完工时间工作时间（天）备注1施工准备及打围2020.9.252020.9.2512管道预检，强制通风,端头气囊封堵，两端管井抽水2020.9.262020.9.2613管道清淤及检测4顶管作业2020.9.282020.10.6105拆除封堵及场地清理2020.10.72020.10.716合计133.2 设备配置计划3.2.1 主要设备配置根据工程特点，拟配置满足施工需要的配套设备，并对进场设备进行必要的维护与保养，以保证设备正常运转。具体机械设备如下表所示。表3.2.1-1机械设备投入计划工程名称机械名称规格型号数量备注顶管置换高压吸污车14.5立方I台发电机30KW1台无堵塞污水泵WQ80-10-41台CCTV检测仪DOIPHIn-X1台堵水气曩4个防爆轴流风机M0DLE3551台气体检测仪ST89001台空压机V0.6/81台高清无线潜望镜PEEK2S1台卷扬机3T1台电动葫芦PA3001台分离式潜水服1件TY3T0-2置换机35T/85T1套注浆机GZJE-71台3.2.2 设备配型计算(1)计算依据A.顶管施工技术及验收规范B.给水排水工程顶管技术规程CECS246-2008C.混凝土结构设计规范GB50010-2010D.给水排水管道工程施工及验收规范GB50268-2008(2)基本参数表3.2.2-1基本参数管道顶力计算依据给水排水工程顶管技术规程CECS246-2008顶管机选型80t千斤顶管道截面形式圆形千斤顶外径Ds(mm)400管道的计算顶进长度L(In)50地面至管道底部外缘的深度hl(mm)4500管道外缘底部至导轨底面的高度h2(mm)MO基础及其垫层的厚度h3(mm)400千斤顶进入接收坑后支撑垫板厚度h4(mm)100顶进坑地面至坑底的深度HKmm)5000接收坑地面至坑底的深度H2(un)5000后座墙支撑作用考虑后座墙的尺寸(砌：【宽BX高H】1200X800土抗力安全系数n1.5后座墙顶至地面高度h5(mm)3000基坑支护基础底至后座墙底高度h6(mm)2000计算简图如下:图3.2.2-1工作坑示意图图3.2.2-2后座墙示意图土层参数表3.2.2-2土层参数土的重度(kNm3)19土的内聚力c(kPa)15土的内摩擦角。(°)22被动土压力系数KP2.2后座墙土体允许施加的顶进力：F=KwHlB(h+2H+h6)(2)=2.2×19×5×2×(3+2×2+2)(2×l.5)=1254KN(4)管道参数表3.2.2-3管道参数管材类型混凝土管道管道尺寸(mm)：【外径DX壁厚】500X80管道最小有效传力面积A(m2)0.19625顶力分项系数Yd1.3管材受压强度折减系数l0.9偏心受压强度提高系数21.05管材脆性系数。30.85混凝土强度标准调整系数。50.79管材受压强度设计值fc(Nmm2)14.3/管道许用顶力：Fr=0.5123fcA(5i)=0.5×0.9×1.05×0.85×14.3×196250(0.79×1.3)=1097.5KNo(5)主顶工作井表3.2.2-4主顶工作井基本参数顶进井布置只设主顶工作井主顶工作井千斤顶吨位Pz(kN)800主顶工作井千斤顶个数nz1主顶工作井千斤顶液压作用效率系数nh0.7管道外壁与土的平均摩擦力fk(kNm2)5挤压阻力R(kNm2)350顶管机的迎面阻力：Nf=Ds2sHd4=3.14×0.5×0,5×19×(5-0.5)/4=16.8KN总顶力：P=DLfk+Nf=3.14×0.5×50×5+16.8=409.3KN主顶工作井的千斤顶顶推能力：T=hnzPz=O.7×1×800=560KNP=409.3KNFr>1097.5KN>P=409.3KN满足要求。3.3 人力资源配置计划表3.3-1人力资源投入计划序号工种人数(人)备注1检测人员：2电工13专职安全员14吊装指挥员25吊车司机16挖掘机司机17运输车辆司机28熟练工人69杂工3合计204顶管置换施工根据设计要求及现场实际情况，III、IV级结构性缺陷管道进行修复处理。处理方法主要为为开挖修复和非开挖修复。表4-1管道结构性缺陷处理方案对照表缺陷名称代码处理方案破裂PL局部树脂化固定修兔变形BX局部树脂化固定修复借口CK开挖修复脱节TJ开挖修复渗漏SL局部树脂化固定修复腐蚀FS局部树脂化固定修复胶圈脱落JQ局部树脂化固定修复支管暗接AJ开挖修复异物侵入QR开挖修复对于上述单一管道缺陷超过2处的管道(DN2600mm)/不锈钢内衬法修复对于上述单一管道缺陷超过2处的管道(DNV60Omm)/微型顶管、胀管置换修复神龙大道WS04681WS04620段500碎污水管坍塌缺陷应管理单位要求快速修复，采取顶管置换处理。4.1施工工艺流程图4.卜1管道顶管置换施工工艺流程图4.2准备工作(1)对管道临近的所有井盖逐一打开查看并做好记录，采取物探或坑探法对附近管线的位置、走向、深度进行探查并做好记录，对探测结果进行分析，分析是否对施工工艺发生影响，如有影响拟定措施进行解决。(2)交通疏导：本次施工地点位于道路中央，需更改道路中央隔离护栏，将车道临时更改至对向车道，将按照规定在施工区域严密围挡，在来车方向摆放施工提醒标识标志、双向指示灯、爆闪灯、环型闪光灯等交通指示器具以提醒车辆、行人减速慢行，注意安全。并组织交通疏导员对施工区域的交通进行疏导。图4.2-1现场占道施工区域图4.2-2现场交通导流示意图(3)施工打围：为保障现场施工安全和满足城市文明施工要求，在进行管道疏通施工前，需对施工现场进行全封闭临时性的安全维护，采用的安全维护装备主要为1.8米高的水码、施工护栏、三角护锥以及警戒带等。(4)测量人员根据图纸上的检查井施工所在的位置进行测量摸底工作。通过专业测量人员对现状污水井内淤泥高程、管径、管道走向进行测量摸底，与图纸和设计资料进行复查、核对；使测量摸底的数据准确无误。(5揭开井盖使大气中的氧气进入检查井中或用鼓风机进行换气通风。了解污水井管道使用年限，使用情况，堵塞情况，埋入和露出建筑物部分有无损坏等问题。(6)对施工机具已安排到位并且对机械设备做好检查、维修和必要的保养工作，确保施工设备的正常使用。(7)抓好安全文明施工工作。施工前制作围挡，提前准备施工安全帽、工作服、安全条幅等安全施工用品。(8)施工期间成立安全文明施工队伍清扫泥浆、车辆沾带的泥土、围挡加固，保证市容及周围环境干净、保证做好交通组织宣传工作。(9)施工前，对现场管理人员、机械设备驾驶人员、现场施工人员进行专门组织技术培训、安全培训及施工技术交底，学习本工作范围内的相关知识，明确职责。(10)施工前检测井内有毒气体浓度，建立工地临时救生医疗组，紧急严重情况时及时送达专业医疗医院。(11)施工前配备足够数量的防毒面具、照明矿灯，救生绳具、等防护用品。4.3 管道封堵按照排水管道封堵技术要求，对于需要清淤的管道采用气囊或橡皮管进行临时封堵，按先上游后下游的封堵方式进行施工。4.4 检查井清理将检查井内的垃圾和石头等杂物捞出外运。4.5 管道检测及疏通清理采用CCTV电视摄像系统对管道内部进行检测，抹清管道内部情况。使用高压射水车，通过高压射水的强大压力，通过高压射水头在管道内的来回移动，使高压水流不断冲洗管壁，将管道内部的淤泥清理至检查井内，达到彻底清理管壁的效果,确保清洗后管壁无残留物。对于管道堵塞严重的点，配合人工进行疏通。施工人员进入检查井前，使大气中的用鼓风机进行换气通风，测量井室内氧气的含量,施工人员进入井内必需佩戴安全带、防毒面具及氧气罐。4.6 清淤及淤泥外运当管道清洗完成后，使用高压吸污车把污水井内的污物吸出外运，残留在污水井内的杂物由施工人员佩戴自供气式呼吸面具进入检查井清捞，确保检查井干净、见底、无残留物。淤泥干化清淤产生的污泥含水率在90%左右、具有较好的流动性，应进行处理后方可外运，防止运输过程中对环境产生污染。抽吸上来的污泥在现场采用自动化程度高、移动方便，集乡功能于一体的移动式污泥清淤及处理设备进行PAM投加和离心脱水，可形成含水率低于60%的干渣，该含水率满足相关规苑的要求，可以进入填埋场进行安全填理。离心脱水产生的尾水可就近排入市政污水管道。离心脱水固化的地点可根据节点位置，结合现场实际清况选择人流量较少的区域，以减少施工对周围居民生活的影响。干化污泥泥质检测本次设计报将干化污泥运输至垃圾填埋场进行安全填埋，因此应由第三方检测单位对即将填理的干化污泥进行检测，检测结果达到相关标准后方可运输。本次设计采用的标准参照城镇污水处理厂污泥处置-混合填埋用泥质GB/T23485-2009执行。污泥外运淤泥干化后形成的干渣含水率可达到60%以下，可采用自卸车进行运输。本次设计淤泥处置位置参考经开区“四水共治”项目一期淤泥弃置位置，清淤产生的污泥进行过滤处理后经吸污车运到军山街王家村王家山消纳场下放。施工前，应根据具体节点的地理位置，制定详细的自卸车行车路线；运输过程中应采防止干渣外泄的措施，包括覆盖彩条布等；干渣进入填埋场后应有填理场出具的接收函；同时，在干渣运输的全过程中，应实施联单制度，保证干渣的最终处置流程可检查、可追踪。4.7 检查井加工为满足液压置换管道施工工艺、设备安装要求，对WS04620、WS04681检查井井底进行破除、剥凿、暗挖及加固，使井底达到顶进施工条件。4.8 设备安装将WSo4620检查井作为安装工作井，在WSO4620检查井内立放安装6根长0.8m、截面为20X20Cnl的枕木做后背墙，6根枕木立面上处于同一平面，受力面采用厚IOmln、长X宽为70×100cm钢板紧贴枕木，调整后背墙垂直度确保竖直。采用电葫芦缓慢将置换机放入井内，用液压机顺沿现有管道底由机械安装工作井顶内顶进牵引杆直至WS04681检查井。牵引杆和拉杆的丝扣须拧紧到位。4.9 管道置换启动置换机，通过调节流量控制碎管速度，使胀管头向前推进破碎旧水泥管，同时将与破碎头连接好的PE管向前拉进，管节按50cm节加工。每次回拉PE管尾部至管口破碎处停止回拉，开始下一节管道的连接，管道连接完成后，重新启动拉杆机，重复前述作业直至破碎头进入机械安装井。新管道拉入过程中，满足下列规定：(D新管道连接在碎管设备后随碎管设备一起拉入；(2)新管道拉入过程中采用润滑剂降低新管道与土层之间的摩擦力；(3)施工过程中牵拉力陡增时，要查明原因、采取措施解决后才能继续施工；(4)管道拉入后自然恢复时间大于或等于4h；(5)每节管节水平两侧热焊好620PVC注浆管，注浆管按纵向IOCm间距、环向2个凿3mm注浆孔，注浆管节段长与管节一致、接头位置错开IOCIl1,接头采用PVC接头。注桨管与PE管节采用铁丝捆绑在一起；管节置换完成后，在工作井内进行注浆，注浆压力控制在2KN,压力稳定后继续保持5min注浆。图4.9-1管道置换示意图图4.9-2管道塌陷修复示意图4.10 设备拆除新管道回拉至机械安装井、新管顶入检查井内13cm后停止顶管作业，自然恢复时间大于或等于4h后达到设备拆除条件。采用电葫芦将置换机等设备缓慢提升直井外，然后依次拆除碎管头、连接杆及后背支撑设施。4.11 CCTV摄像检测顶管置换完成后,采用CCTV电视摄像系统对新管内部进行检测，同步做施工质量验收。(1)施工前设备检查在进行正式检测施工前，接照技术要求，对所使用设备进行自检，即在路面上进行录制以及设备操作等，待验证检测设备满足要求后，再进行排水管道的检测施工。（2） CeTV摄像检测施工管网CCTV检测以一个管段为单位进行，根据管线探测中对管段的编号，按照每段管道对应一个编号，在进行检测前，将管道附属信息输入录制软件内，然后在确保管适条件符合要求检测要求后，将远程控制彩色CCTV检视镜头送入已清洗好的排水管线内，将管道内的状况同时传输到电视监视屏幕上和电脑内。操作人员专用录制可将整个检测过程逐一检查并录制成数字影像文件存储在电脑硬盘内，同时，检测人员按照技术要求，填写电视检测记录表；如在检测的过程中有异常现象发生时，操作人员可操作设备旋转，详细查看缺治点详情。为便于后期对检视结果分析，在CCTV检测时，异常点将停留片刻，以获得清晰的影像；其中对于管道渗漏、管道支管暗接等可能影响管道流量增加的缺陷需进行详细记录，并在检测时操作设备仔细察看。在CCTV检测结末后，所有的检测过程中产生的文件（影像文件）将转化成可在客户电脑上浏览和播放的文件格式，并刻成光盘供用户使用。异常现象发生时，操作人员可操作设备旋转，详细查看缺陷点详情。为便于后期对检视结果分析，在CCTV检测时，异常点将停留片刻，以获得清晰的影像；其中对于管道渗漏、管道支管暗接等可能影响管道流量增加的缺陷需进行详细记录，并在检测时操作设备仔细察看。在CCTV检测结束后，所有的检测过程中产生的文件（影像文件）将转化成可在客户电脑上浏览和播放的文件格式，并刻成光盘供用户使用。（3） CCTV检测报告的编制参照有关规范中对排水管道CCTV检测报告编制的要求,对检测后的排水管道进行检测评估，并编制检测报告，检测报告主要包括下列内容：a.工程概况：工程依据、目的和要求、开竣工日期，完成的工程量等信息；b.技术措施：各工序作业的标准依据、采用的仪器和技术方法；c.原始记录：各种原始记录表、评估打分记录；d.评估与建讽：管道状况基体评估、整改建议；e.质量保证措施：各工序质量的控制情况；f.附图：管道缺陷分布图、位置示意图；q.应说明的问题及处理措施。4.12 其它施工时，现场对牵引或顶推力大小和速度、PE管长度和拉伸率、贯通后静置时间、注浆量进行记录、检验及完成现场签认。5危险源辨识5.1 风险分析、评估对管道顶管置换施工过程中可能遇到的各种风险事故进行汇总分析，危险因素评估采用LEC法。危险源的危险度通过此法来计算，即把危险源诱发事故的可能性、人员暴露于危险环境中的频繁程度、一旦发生事故可能造成后果的严重程度三种因素的量化值之乘积，作为该危险源的危险度，即：危险度D二LXEXC（L一事故发生的可能性、E一人员暴露于危险环境中的频繁程度、C一一旦发生事故可能造成的后果）。1.、E、C赋值标准：表5.1-1L、E、C赋值标准L事故发生可能性分数值事故发生的可能性分数值事故发生的可能性10完全可以预料到0.5很不可能，完全意外6相当可能0.2极不可能3可能，但不经常0.1实际不可能1可能性小，可以设想E人员暴露于危险环境的频繁程度分数值人员暴露于危险环境的频繁程度分数值人员暴露于危险环境的频繁程度10连续暴露2每月几次暴露6每天几次暴露1每年几次暴露3每周几次暴露0.5非常罕见地暴露C发生事故可能造成的后果分数值发生事故可能造成的后果分数值发生事故可能造成的后果1002000万元及以上经济损失，三人及以上死亡7150万300万经济损失，重伤或4人以上轻伤40100O万2000万经济损失，23人死亡370万150万经济损失，13人轻伤15300万100万经济损失，1人死亡或3人以上重伤11万70万经济损失，微伤危险性等级划分标准D值危险度D值危险度>320极其危险,不能继续作2070一般危险，需要注意业161320高度危险,需立即整改<20稍有危险，可以接受71160显著危险，需要整改5.2 危险源辨识与评估根据上述评估方法汇总，对井内顶管置换施工危险源辩识与评估如下表格5.2-1o表5.2-1危险源识别及控制措施分项工程作业内容事故类型风险VIF价事故发生可能性L人员暴露频率E后果严重程度C风险大小D风险等级管道顶管置换管道封堵及排水施工高处坠落1616稍有危险中毒和窒息1616稍有危险检查井清理高处坠落36118稍有危险中毒和窒息1616稍有危险管道清理机械伤害1616稍有危险中毒和窒息16318稍有危险清淤及淤泥外运交通事故0.5639稍有危险井内设备安拆物体打击高处坠落36118稍有危险5.3 风险控制和技术保证措施对重大危险源要采取两个控制，既“前期控制、施工过程控制”。前期控制：工程开工前针对工程的各种危险源，制定出防控措施。切实加强安全交底制度的执行落实情况，预防事故隐患。施工过程控制：在工程施工过程中，严格按照各项操作规程、技术规范施工，做好监督检查，认真落实整改。针对上述风险，本项目将采取以下几点技术对策和安全管控措施：（1）结合工程实际编制专项施工方案并报审完成后再进行施工。（2）认真组织三级安全技术交底，有针对性的编制安全技术交底，让技术主管和现场作业工人切实理解并严格执行专项施工方案。（3）对进场作业人员进行的岗前安全教育和岗位培训必须全覆盖，特种作业人员必须持证上岗。（4）推行施工设备严格实行设备机具进场验收制度，不合格或有安全隐患的机具设备必须整改并经物机部机电工程师、安全部门验收后才能使用。（5）对电葫芦卡扣、链条完好性每次作业前、后进行检查，发现隐患排除后才进行起吊作业，起吊时，井内作业人员避让在起吊物可能坠落的以外位置，井口作业人员确佩戴好安全绳防止坠落。（6）加强质量、安全意识宣贯工作，全员参与质量、安全管理工作，齐抓共管做好风险预控。（7）认真落实专项施工方案，必要情况下安全员、主管技术员和安全监理应旁站监督,项目总工程师加强巡视检查；分项工程主管和工程部长负责现场监督专业作业队按方案施工，发现违反，及时汇报，确实需要变更方案的，及时报变更方案申请，及时审批。（8）专职安全员会同技术主管不断加强现场安全管理和监督工作，发现和排查安全隐患，及时整改落实。6施工质保证措施质量目标1.一次验收合格率100%；2 .项目交工验收合格，竣工验收优良；3 .质量投诉整改率100%；4 .不发生质量责任事故或者直接经济损失在100万元（含）重大质量责任问题；5 .争创国家优质工程。6.2 质量保证体系和组织机构6.2.1 质量保证体系建立健全质量保证体系，成立质量管理领导小组，由项目经理任组长，总工程师和主管质量副经理任副组长，负责全项目质量领导工作；项目经理部设质量监察部负责全项目质量管理工作，配备专职质检工程师，设专职质检员，负责质量监督检查和检验工作，配备满足需要的质检仪器和设备和质检专用车，质量检查体系独立工作，质量检查人员有质量否决权和验工签证权。详见“质量保证体系图”。里 管 理 小 组«里筋里保证体系体系制 IS 保 证I 保工程后里自检控制顷目经理、喷目总工程布 助自明经理、质检工理饰罐陷9S 任Iffl后里总理制度设计文件分级审核制所里拄制指也与技本交屐制则里,创旗里事故报告制 材料进场检验制 芟更设计，瞅制 晤里标整制工建质堂评定制交i江蛉收制工程脑堂“三检”制施工组织设计分级墉枇制开工报去市1fc*J砥置委任制项目经理随堂奏任创总工程师质宣贾任创砥工程场厢建图任制Ijt验工程如雨鬻雷任制列堡工程新版里麦任制专Ji工程师随量责任制班（组长传置奏任制质检员防里责任制isth- 工过啊：的 工程一戏（狡） 工较 IOM公3S工程 加至收优&a 率本血t, MFSJSS ： 豳一;徐蛉 合格军在9SS以 上，产艮所里国 容/曾:斌台 格率95似上。图6.2.1-1质量保证体系图6.2.2 质量组织机构为了确保本工程的质量目标，项目部成立以项目经理为组长，总工程师、生产副经理为副组长，由其他项目领导及各部门负责人组成的质量管理领导小组。设立质量管理机构,建立质量管理网络，配置足够的经考核持证上岗的质检工程师和质检员，明确各级人员职责，实施全员、全过程、全方位的质量管理。工程技术部、质量管理部为职能部门，包括专业工程师、专职质检工程师、质检员、工班长、作业班组长和测量、试验等人员，积极配合监理工程师的工作，严格按照规范施工。图6.2.2-1质量组织机构图6.3 质量控制标准项目部成立质量管理领导小组，由项目经理任组长，项目总工任副组长，工程部、质检部、预制场作业工班参加，各工班设一名专职质量检查员，对工程质量进行监查，对监查情况及时开分析会，研究制定改进措施。施工阶段的质量控制由对投入资源和条件的事前控制进而对生产过程及各个环节质量进行事中控制，直到对所完成的工程产品进行质量检验与控制即事后控制为止的全过程的系统控制过程。6.4 技术保证措施（1）严把原材料质量关，所有材料进场必须符合设计及规范要求，并按规范要求进行抽检，确保进场材料合格，不合格材料不允许进场。（2）做好施工现场技术交底工作，交底必须落到实处。（3）认真执行自检制度，建立健全的质量监督体系，配备专职质检人员。（4）每道工序必须在自检合格后，报监理工程师验收签认后方可进入下道工序施工。6.5 管理保证措施（1）严格质量标准-工程严格实施标准化作业，做到全部工序有标准，有检查，并把新技术、新工艺、新方法，运用到各项施工生产中去，切实保证标准化的作业质量。对于不合格产品要坚决推倒重来，决不遗留隐患，后患。（2）严格奖惩制度明确质量责任，实行工资、奖金与工程质量挂钩，奖罚分明。并且对严重失职者不仅在经济上进行处罚，而且还要视其情节给予必要的行政处分，以教育本人，警戒大家。（3）严格材料把关外购材料必须三证（出厂证、合格证、检验证）齐全，进场后需按规定进行复检，确认合格后才能使用。7施工工期保证措施7.1 组织管理保证建立强有力的高效运转的指挥系统，统筹安排机械设备、材料供应、劳动力配备，积极有效地组织施工生产，随时掌握形象进度，发现问题及时处理。对控制工期的重点工程建立工期领导责任制，制定分阶段工期目标，认真落实，分解，同时建立内部工期奖罚制度，发挥经济杠杆作用，凡不能按期完成的部门将给予扣罚，表现突出的给予奖励。同时做好定期检查强化制度，及时组织阶段性施工生产高潮，紧张有序、均衡持续稳定地展开施工，确保工期兑现。7.2 工期保证体系为了确保本合同段工期目标的实现，我公司拟从组织机构、人员选配、施工管理、设备调配、资金投入、技术等方面予以保障，力争早日建成本工程，尽早发挥工程投资效益。详见“图7.2T工期保证体系框图”。7.3 工期保证措施为了确保本合同段大临建设工期目标的实现，我公司拟从组织机构、人员选配、施工管理、设备调配、资金投入、技术等方面予以保障，力争早日建成本工程。一匚In一图7. 3-1工期保证体系框图E 7.3.1 施工组织保证措施(1)快速组织人材机进场，抓住有利施工季
