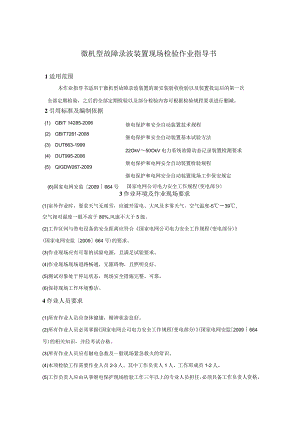

微机型故障录波装置现场检验作业指导书.docx

2引用标准及编制依据(1) GB/T 14285-2006(2) GB/T7261-2008(3) DUT663-1999(4) DUT995-2006(5) Q/GDW267-2009微机型故障录波装置现场检验作业指导书1适用范围本作业指导书适用于微机型故障录波装置的新安装验收检验以及装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。继电保护和安全自动装置技术规程继电保护和安全自动装置基本试验方法22OkV50OkV电力系统故隙动态记录装置检测要求继电保护和电网安全自动装置检验规程继电保护和电网安全自动装置现场工作保安规定(6)国家电网安监2009664号国家电网公司电力安全工作规程(变电部分)3作业环境及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。空气温度-539,空气相对湿度一般不高于80%,风速不大于5级。(2)工作区间与带电设备的安全距离应符合国家电网公司电力安全工作规程(变电部分)(国家电网安监2009664号)的要求。(3)作业现场应有可靠的试验电源，且满足试验要求。(4)作业现场现场道路畅通，无隙碍物，且照明良好。(5)测试对象处于停运状态，现场安全措施完整、可靠。(6)保持现场工作环境整洁。4作业人员要求(1)所有作业人员应身体健康，精神状态良好。(2)所有作业人员必须掌握国家电网公司电力安全工作规程(变电部分)(国家电网安监2009664号)的相关知识，并经考试合格。(3)所有作业人员应有触电急救及一般现场紧急救火的常识。(4)本项检验工作需要作业人员2-3人。其中工作负责人1人，工作班成员1-2人。(5)工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。（6）工作班成员应由从事继电保护现场检验工作半年以上的人员担任。必须具备必要的继电保护知识，熟悉本作业指导书，能熟练使用有关试验设备及仪器仪表。5作业前准备工作（1）开始作业前一天，准备好作业所需设备、仪器、仪表和工器具。主要仪器设备和工器具如表1所示。表I主要仪器设备和工器具序号名称数量规格备注1继电保护测试仪1台微机型有效期内2兆欧表1只500V有效期内3数字万用表1只四位半有效期内4交流电流表1只0.2级0.5A-5A有效期内5交流电压表1只0.2级7.5V-120V有效期内6钳形相位表1只必要时携带7多用电源盘（带漏电保安器）1个220V/380V/10A8试验接线1套9安全帽若干10电工工具1套11绝缘胶带1卷12毛刷1把（2）开始作业前一天，准备好图纸及资料，且图纸及资料应符合现场实际情况。具体图纸、资料如表2所示。表2检验所需图纸资料序'J资料名称单位数量1与现场接线相符的二次设计图纸套12被检验故障录波装置的检验规程册13被检验故隙录波装置的技术说明书、使用说明书册14本作业指导书册15上次检验报告册16有效的定值通知单份17现场工作记录表份1（3）工作负责人组织所有工作班成员学习本作业指导书，熟悉作业内容、进度要求、作业标准、安全注意事项。（4）编制“继电保护安全措施票”。安全措施票应与实际相符，见附录11。（5）履行工作许可手续：1）根据现场作业时间和作业内容办理工作票；2）运行人员根据工作票执行安全措施；3）工作许可人会同工作负责人检查所做安全措施，应完备、无误，且工作许可人向工作负责人明示带电设备位置和注意事项，并在工作地点放“在此工作”标示牌；4）工作许可人和工作负责人在工作票上签字，办理工作许可手续。（6）工作票签发后，工作负责人应向工作班成员做好技术交底、安全交底及试验方案交底,包括作业内容、活动范围、安全注意事项、危险点分析及控制、试验方案等。（7）根据事先编制的“继电保护安全措施票”执行安全措施，执行安全措施必须做记录。6试验接线（1）试验装置的电源必须取自专用检修电源箱或专用试验电源屏，不允许用运行设备的电源作为检验用电源。（2）取自专用检修电源箱时，电源必须接至检修电源箱的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器。（3）在监护下专人负责接线，经第二人复查。（4）试验设备外壳应可靠接地。表3检修电源的使用序弓内容标准1检修电源接取位置检修电源必须接至专用检修电源箱或专用试验电源屏的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器。2接取电源时的注意事项接取电源前应先验电，用万用表确认电源电压等级和电源类型无误后，先接刀闸处，再接电源侧。在接取电源时由继电保护人员接取并专人监护、复查。7安全重点注意事项（1）严禁未履行工作许可手续即进入现场工作。（2）现场安全技术措施应完备、可靠且准确无误。（3）执行安全措施时要防止误碰运行设备，拆动二次接线应防止二次交、直流电压回路短路、接地，防止电流回路开路或失去接地点。（4）在直流馈电屏拉合直流开关时，应防止误拉运行设备直流开关。（5）在电压回路工作时，应防止电压回路短路或未断开电压回路通电造成反充电。（6）带负荷检查时应防止电流回路开路、电压回路短路。（7）恢复安全措施时严格按照安全措施票执行，防止遗漏及误恢复事故。（8）工作票终结前认真核对定值，防止误整定。8作业流程图9作业程序与危险点控制序号检验项目检验内容及要求危险点控制检验结果责任人签字I装置外观及接线检查1）清扫屏、端子排、装置内外及二次接线上灰尘，保持清洁无尘。2）二次接线应无机械损伤，接线端子压接紧固，特别是TA回路的螺丝及连片，不允许有松动情况。3）液晶显示屏显示应正常，文字清晰。4）各端子、线头标号、电缆挂牌等标识应清晰正确。5）用万用表检查电压二次回路不短路，电流二次回路不开路。6）电流互感器二次回路中性线在端子箱处保护专用接地铜排上一点接地。7）二次电缆屏蔽层已用截面不小于4m的多股铜线由铜螺丝钉压接于屏内保护专用接地铜排上，且接触牢靠1）应先断开交流电压回路，后关闭直流电源。2）插拔插件前应将装置电源断开，严禁带电插拔插件。3）插拔插件应戴防静电环，防止人身静电损坏芯片。4）防止操作不当，造成插件损坏。5）清扫时应使用绝缘工具，防止短路或接地2绝缘检查仅在新安装装置的验收检验时进行该项检查。施序号检验项目检验内容及要求危险点控制检验结果责任人签字加电压时间不少于5s,待读数达到稳定时读取电阻值2.1交流电流回路对地绝缘测量用500V摇表摇测，要求阻值均大于20MQ1）确认本间隔电流互感器已全部停电。2）暂停在二次回路上的一切工作。3）断开故障录波屏上所有直流电源、交流电压开关。4）拆开电流回路接地点，将电压回路与其它单元设备的回路断开。5）按照装置技术说明书的要求拔出插件。6）断开与其它保护的弱电联系。7）施加电压时间不少于5s,待读数达到稳定时读取电阻2.2交流电压回路对地绝缘电阻测量用500V摇表摇测，要求阻值均大于20M2.3直流电源回路对地绝缘电阻测量用500V摇表摇测，要求阻值均大于20M2.4开关量输入回路对地绝缘电阻测量用500V摇表摇测，要求阻值均大于20M2.5信号回路时地绝缘电阻测量用500V摇表摇测，要求阻值均大于20M序号检验项目检验内容及要求危险点控制检验结果责任人签字值。8）测试后，应将各回路对地放电3逆变电源检验3.1直流电源缓慢上升时的自启动性能检险直流电源由零缓慢升至80%额定电压值，检查逆变电源自启动性能3.2拉合直流电源时的自启动性能检验直流电源调至80%额定电压，断开、合上电源开关，检查逆变电源自启动性能3.3电源稳定性检验调整输入保护装置的直流电源分别为80%、100%、115%的额定电压，观察装置是否运行正常3.4核对逆变电源运行时间检查逆变电源运行时间，如超过五年，应更换4通电检查装置上电后，各指示灯、显示屏正常4.1装置键盘操作检查装置各按键功能正确4.2打印机与故障录波打印机与故障录波装置联机试验正常序号检验项目检验内容及要求危险点控制检验结果责任人签字装置的联机试验4.3版本信息检查版本信息与定值通知单相同4.4时钟的整定与校核将录波装置设置为当前时间，使装置停电5min以上，然后恢复电源，时钟走时应准确。录波装置时钟每24小时走时误差小于IOsoGPS对时已完善，核对装置时间显示一致，并与后台计算机显示相符4.5定值整定功能检查按定值通知单输入、修改定值，且装置掉电后定值不应丢失防止定值通知单内容与实际装置不一致或定值超出装置整定范围5装置单体检验5.1零漂检验保护装置的电流、电压输入端子开路，检查各交流通道的显示值。零漂值应在0.0IlN（或005V）以内，且在几分钟内零漂值稳定在规定范围内防止直流回路短路、接地5.2模拟量幅值特性检验在端子排各电流回路加入0.2h、In电流值，各电压回路加入10V>57.7V电压，装置采样值应满足装置技术条件的要求1）修改整定值，提高装置启动定值，以免装置频繁启动或告警。序号检验项目检验内容及要求危险点控制检验结果责任人签字5.3模拟量相位特性检验从端子排通入额定三相对称交流电压和三相对称交流电流，设定同一间隔的电压超前电流角度为45。，装置采样值应满足装置技术条件的要求2）若测量值误差超过要求范围，应首先检查试验接线、试验方法以及试验电源有无波形畸变，不可急于调整或更换保护装置中的元器件。3）防止交流电压回路短路、接地。4）输入大电流时，时间应不超过IOs5.4启动值检查5.4.1突变量启动录波检查分别在各电流、电压通道上突然增大电流、电压，使增加量大于整定的突变量启动值，装置启动录波。突变量启动值误差不大于厂家说明书规定的突变量启动值误差。查看波形，分析波形正确依据最新整定通知单执行5.4.2越限量启动录波检查分别在各电流、电压通道上加入电流、电压，使其值大于越限量启动值，装置启动录波。越限量启动值误差不大于厂家说明书规定的越限量启动序号检验项目检验内容及要求危险点控制检验结果责任人签字值误差。查看波形，分析波形正确5.5手动启动录波检查点击工具栏上的手动录波键，装置应能启动录波5.6开入量启动录波检查短接开入量公共端和各开入量输入端子，启动录波，查看波形。核对开入量变位情况。动作开入量名称应与实际一致，波形正确开关量必须设置为启动录波5.7模拟故障检验分别模拟单相接地、相间短路故障，启动录波，查看波形。装置分析结果应正确6带负荷检查新安装或更换电流互感器、电压互感器，或交流电流、电压回路发生变化，需要进行该项检验1）防止电流回路开路、电压回路短路。2）防止直流短路、接地。3）采用外接相位表进行交流电压和电流相位检查6.1交流电压的相别核对用万用表测量保护屏端子排上的交流相电压和相间电压，并与已确认正确的TV小母线三相电压的相别一致防止电压回路短路6.2电压和电流采样值检验进入保护装置菜单，核对各路采样数值、电压电流之间的相位等参数，应与实际负荷状况相符防止误操作序号检验项目检验内容及要求危险点控制检验结果责任人签字6.3中性线完好性检查在断路器端子箱处将任意一相电流端子与中性线电流端子短接，测量并记录中性线电流大小，该电流应不小于二分之一相电流防止误接线6.4办理本次工作终结判定带负荷检查结果正确后填写继电保护检验记录，并办理本次工作终结手续竣工验收发现问题及处理情况1、验收传动；2、全部工作完毕，拆除所有试验接线（应先拆开电源侧）；3、工作负责人监督工作班成员按安全措施票恢复安全措施；4、全体工作班人员清扫、整理现场；5、工作负责人检查施工现场，检查施工现场是否有遗留的工具、材料；6、状态检查，严防遗漏项目；7、工作负责人在检修试验记录上详细记录本次工作所校验项目、发现的问题、试验结果和存在的问题等。遗留问题工作日期工作负责人工作班成员10现场工作记录变电站名称：被保护设备名称：保护型号：检验种类：检验日期：年月日检验人员：10.1绝缘检查检查内容检查结果（MC）交流电流回路对地绝缘电阻交流电压回路对地绝缘电阻直流电源回路对地绝缘电阻开关量输入回路对地绝缘电阻信号回路对地绝缘电阻10.2通电初步检查检查内容检查结果软件版本程序形成时间10.3 装置单体检验10.3.1零漂检验间隔名称IAIBIC3IoUAUBUC3U。实测值.(A/V).1032电流、电压幅值精度检验间隔名称IAIbICUAUBUC输入值QNV）实测值（A/V）输入值QAN）实测值.（A/V）输入值（NV）实测值.（A/V）输入值（A/V）实测值.（A/V）输入值（A/V）实测值.（A/V）10.3.3电流、电压相位精度检验间隔名称Ua-IaUB-IBUc-Ic输入相位（。）45°45。45°实测值（。）输入相位（。）45°45°45°实测值（。）输入相位（。）45°45。45°实测值.（A/V）输入相位（。）45°45°45。实测值.（A/V）输入相位（。）45°45°45°实测值（A/V）10.3.4突变量启动录波检查间隔名称IaIbIc3I0AUAUbUc3U0整定值（A/V）启动值.（AZV）整定值（A/V）启动值.(A/V)整定值(AN)启动值.(AN)整定值(NV)启动值.(A/V)整定值(A/V)启动值.(A/V)1035越限量启动录波检查间隔名称IaIBIC31。UAUBUC3U。整定值(A/V)启动值.(A/V)整定值(AZV)启动值.(A/V)整定值(AN)启动值(AN)整定值(AZV)启动值.(A/V)整定值(NV)启动值.(A/V)10.4 带负荷检查10.4.1负荷及其它记录P(MW)Q(Mvar)O=arTAgQ/PTA变比次电流10.4.2带负荷数据(相位数据以为基准)通道名称IaIbIcUAUBUC幅值（A/V）相位（°）幅值（A/V）相位（。）幅值（A/V）相位（。）幅值（A/V）相位（。）3U0中性线电流（mA）11检验用主要试验仪器序号试验仪器名称设备型号编号合格期限
