尼加拉瓜Rivas养猪中心沼气池工程图.doc

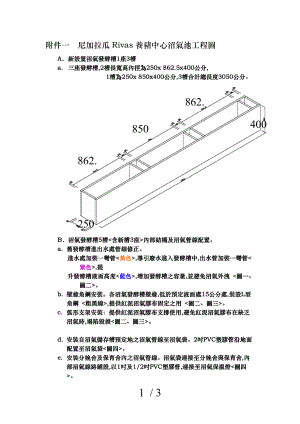

附件一尼加拉瓜Rivas養豬中心沼氣池工程圖A 新設置沼氣發酵槽1座3槽a. 三座發酵槽,2槽長寬高內徑為250x 862.5x400公分,1槽為250x 850x400公分,3槽合計總長度3050公分。250 cm400 cm862.5 cm850 cm862.5 cmB 沼氣發酵槽5槽<含新槽3座>內部結構及沼氣管線配置。a. 舊發酵槽進出水處管線修正。進水處加裝一彎管<黃色>,導引廢水進入發酵槽中,出水管加裝一彎管<紫色>,提升發酵槽液面高度<藍色>,增加發酵槽之容量,並避免沼氣外洩 <圖一、圖二>。b. 壁緣角鋼安裝。各沼氣發酵槽壁緣,低於預定液面處15公分處,裝設L型角鋼 <粗黑線>,提供紅泥沼氣膠布固定之用 <圖二、圖三>。c. 弧形支架安裝：提供紅泥沼氣膠布支撐使用,避免紅泥沼氣膠布在缺乏沼氣時,塌陷毀損<圖二、圖三>。d. 安裝自沼氣儲存槽預定地之沼氣管線至沼氣袋。2吋PVC塑膠管沿地面配置至沼氣袋<圖四>。e. 安裝分娩舍及保育舍內之沼氣管線。沼氣袋連接至分娩舍與保育舍,內部沼氣線路鋪設,以1吋及1/2吋PVC塑膠管,連接至沼氣保溫燈<圖四>。圖一、舊發酵槽原始內部結構管線<側面圖及剖面圖>藍色為預定水位圖二、舊發酵槽2槽施工設計圖<俯瞰圖、側面圖及剖面圖>。圖三、新發酵槽施工設計圖 <俯瞰圖、側面圖及剖面圖>3 / 3
