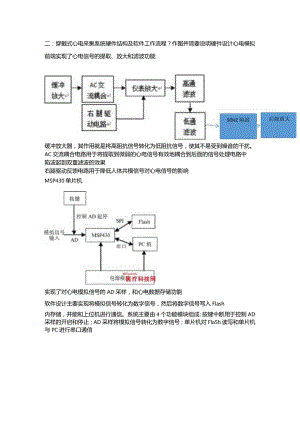

二：穿戴式心电采集系统硬件结构及软件工作流程？作图并简要说明硬件设计心电模拟前端实现了心电信号的提取、放大和滤波功能缓冲放大器，其作用就是将高阻抗信号转化为低阻抗信号，使其不易受到噪音的干扰。AC交流耦合电路用于将提取到微弱的心电信号有效地耦合到后面的信号处理电路中陷波起到双重滤波的效果右腿驱动反馈电路用于降低人体共模信号对心电信号的影响MSP430单片机实现了对心电模拟信号的AD采样，和心电数据存储功能软件设计主要实现将模拟信号转化为数字信号，然后将数字信号写入Flash内存储，并能和上位机进行通信。系统主要由4个功能模块组成：按键中断用于控制AD采样的开启和停止；AD采样将模拟信号转化为数字信号；单片机对FlaSh读写和单片机与PC进行串口通信A：彩色多普勒血流图的含义1V血流方向在频谱多普勒显示中，以零基线区分血流方向。在零基线上方者示血流流向探头，零基线以下者示血流离开探头。在CDl中，以彩色编码表示血流方问，红色或黄色色谱表示血流流向探头（热色）；而以蓝色或蓝绿色色谱表示血流流离探头（冷色）。2、血管分布CDl显示血管管腔内的血流，因而属于流道型显示，它不能显示血管壁及外膜。3、鉴别癌结节的血管种类用CDI可对肝癌结节的血管进行分类。区分其为结节周围绕血管、给节内缘弧形血管。结节的流人血管、结节内部血管及结节流出血管等。4.彩色多普勒血流图把所得的血流信息经相位检测、自相关处理、彩色灰阶编码，把平均血流速度资料以彩色显示，并将其组合，叠加显示在B型灰阶图像上。它
