房建分部分部工程安全施工方案(三).docx

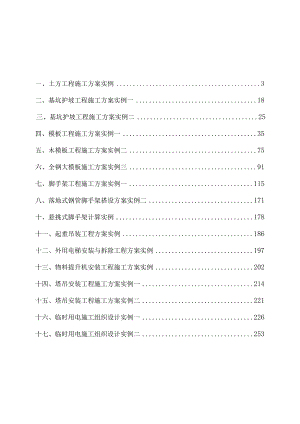

一、土方工程施工方案实例3二、基坑护坡工程施工方案实例一18三、基坑护坡工程施工方案实例二25四、模板工程施工方案实例一35五、木模板工程施工方案实例二75六、全钢大模板施工方案实例三91七、脚手架工程施工方案实例一115八、落地式钢管脚手架搭设方案实例二171十、悬挑式脚手架计算实例178十一、起重吊装工程方案实例186十二、外用电梯安装与拆除工程方案实例197十三、物料提升机安装工程施工方案实例202十四、塔吊安装工程施工方案实例一214十五、塔吊安装工程施工方案实例二221十六、临时用电施工组织设计实例一226十七、临时用电施工组织设计实例二253脚手架工程施工方案实例一（架高50m需计算）1.编制依据1. 1施工图纸图纸名称图纸内容工程号归档日期设计单位1.2主要规范、规程序号规范、规程名称发布日期施行日期规范规程编号1建筑施工扣件式钢管脚手架安全技术规范2001.12001.6JGJ130-20012建筑施工高处作业安全技术规范1992.11992.8.1JGJ80-913建筑施工安全检查标准1993.11999.5.1JGJ59-994XX市建筑工程施工安全操作规程2. 3施工组织设计施组名称编制日期编制人XX工程施工组织设计XX年X月×××1.4参考图书序号图书名称出版日期1建筑施工手册（第四版）2003.92简明施工计算手册1999.73实用建筑施工安全手册1999.74建筑施工脚手架实用手册1994.53. 工程概况4. 1工程简介序号项目内容1工程名称XX工程2工程地址义X区XX路3建设单位X义房地产开发股份有限公司4设计单位XX设计院5监理单位XX工程监理公司6监督单位XX质量监督站7施工单位XX建设工程有限公司8基本情况工期质量目标XX天×××5. .施工部署5.1 安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“文明现场”、“样板工地”的根本要求。为此项目经理部成立以生产副经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：XXX（生产副经理）一一负责协调工作副组长：×××（技术部经理）一一技术总部署×××（工程部经理）一一现场施工总指挥组员：XXX、XXX（技术员）方案编制、技术交底3. 2设计总体思路结合本工程结构形式、实际施工特点，建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。荷载按装修荷载考虑，要求三层同时作业。根据设计单位提供的顶板承载极限值（活荷载5KN11恒荷载6KN11f）要进行顶板承载验算，若不满足要求，则须在地下12层的相应部位设回撑用的碗扣式钢管脚手架支撑。脚手架搭设采用双排双立杆。立杆距结构外沿0.35米，排距（横距）为1.1米、柱距为1.55米，大横杆步距为L80米。4.构造要求及技术措施4.1 扣件式钢管脚手架的构造要求及技术措施4.1.1地基处理：4. 肥槽回填土采用2：8灰土分层夯实，密实度采用环刀取样进行试验，表面用ClO混凝土进行硬化，厚度为100mm。四周外脚手架以硬化的回填土作业基础，所有的基础必须平整。基础上、底座下设置垫板，其厚度不小于50mm,布设必须平稳，不得悬空。并在四周距脚手架外立杆50Cnl处设一浅排水沟。5. 1.2立杆：全楼脚手架采用双排双立杆，立杆顶端高出结构檐口上皮1.5米，双立杆应采用双管底座。立杆接头采用对接扣件连接，立杆与横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cmo4. 1.3大横杆：大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨、不小于6米，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm,各接头距立杆的距离不大于50cm。4.1.4小横杆：每一立杆与大横杆相交处（即主节点），都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设12根小横杆，其最大间距不大于75Cm0小横杆伸出外排大横杆边缘距离不小于10cm；伸出里排大横杆距结构外边缘15cm,且长度不大于44cm。上、下层小横杆应在立杆处错开布置，同层的相邻小横杆在立柱处相向布置。4. 1.5纵、横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20Cm处的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。北侧裙房顶板存在较大高差，则将高处的纵向扫地杆向低处延长两跨与立柱固定。靠边坡的立柱轴线到边坡的距离不小于50cm,并对此立杆采取双向斜拉架固定措施。4.L6剪刀撑:本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑10Cm沿架高连续布置。双立杆部位采用双杆通长剪刀撑，单立杆部位则采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在4560度之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加24个扣结点。所有固定点距主节点距离不大于15cmo最下部的斜杆与立杆的连接点距地面的高度控制在30Cm内。剪刀撑的杆件连接采用搭接，其搭接长度2100cm,并用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离210cm0横向斜撑搭设在主楼脚手架部位，在同节内由底层至顶层呈“之字型，外排立柱之间上下连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。除拐角处横向斜撑处，中间应每隔6跨设置一道。4.1.7脚手架脚手板采用松木，厚5cm、宽3545cm、长度不少于3.5米的硬木板。在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层。首层满铺一层脚手板，以上每隔六层也要满铺一层脚手板，并设置安全网及防护栏杆。脚手板设置在3根横向水平杆上，并在两端8Cm处用直径1.2mm的镀锌铁丝箍绕23圈固定。当脚手板长度小于2米时，可采用两根小横杆,各杆距接缝的距离均不大于15cmo靠墙一侧的脚手板离墙的距离不应大于15cmo拐角处两个方向的脚手板应重叠放置，避免出现探头及空档现象。4.1.8连墙件连墙件采用刚性连接，垂直间距为3.60米，水平间距为4.05米。连墙杆用648X3.5的钢管，它与脚手架、建筑物的连接采用直角扣件。在结构每一外框架处设一组双杆箍柱式拉杆与框架柱拉结。在顶板上两框架柱间中点处，距结构外皮1.5米处预埋HRB335钢筋（加工尺寸与悬挑架预埋件相同），用648X3.5的钢管与脚手架可靠拉结。14层以上没有框架柱的地方则以圆柱代替，同时在两圆柱中间增设一道上述拉结。在脚手架的转角处，于框架柱上双向设置上述箍柱式拉杆。在建筑物的首层设置两道连墙杆。连墙杆横竖向顺序排列、均匀布置,与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30cm）0连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。4.1.9防护设施脚手架要满挂全封闭式密目安全网。密目网采用1.8X6.0米的规格，用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台L2米，作业层下步架处设一道水平兜网。在架内高度3.6米处设首层平网，往上每隔5步距设隔层平网，施工层应设随层网。4. 2卸料平台从经济、实用的角度考虑，卸料平台设计为悬挑式型钢平台，两楼各制作2个，规格为5.0X4.5X1.5米（长X宽X高）悬挑长度为3米。平台上要设有限定荷载标牌，本工程卸料平台限重为1.5t。主梁、次梁分别采用十字钢、十槽钢，所有构件均为螺栓连接，即为较接。防护栏采用648X3.5钢管，分别在高75cm、150Cm处设立两道，并与四周工字钢焊接。四周工字钢外侧面及防护栏均刷红白相间的油漆标识，并满布密目安全网。平台每侧设两根6X19、20钢丝绳，每根绳设夹具不少于3个。钢丝绳与卸料平台钢管架接触处垫橡胶胶皮，以缓冲钢丝绳的拉力。钢丝绳通过梁上侧模对拉螺栓孔连接，但两根钢丝绳不得拉结于同一个对拉螺栓孔，并且预留的梁上预留的孔洞要保证能让上述钢丝绳穿过。平台底面设5cm厚的脚手板，满铺、铺牢，两端用8号镀锌铁丝捆紧，并在四周设18Cm高的踢脚板。4. 3脚手架出入口的构造该出入口设在9轴10轴之间，挑空两根立杆、跨越三步三跨，大小为4.5X5.4米（宽X高）。出入口处再搭设6X4.5X6（长X宽X高）的防护棚，上铺50n厚的双层脚手板。在出入口两侧的内、外排单立杆处分别增设一根辅立杆，并高于门洞口1-2步，立柱用短管斜撑相互联系。上方悬空立柱处增加两根斜杆，斜杆与各主节点相交处用扣件固定。洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬空处的整体性。门洞两侧分别增加两根15Cm内。当斜腹杆在1跨内跨越2个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上;斜腹杆宜采用通长杆件,接长时用对接扣件连接。5、安全防护措施5.1电梯井洞口设置不低于1.2米高的开启式防护门，用12的螺纹钢筋按水平间距30cm、竖向间距40Cm焊制而成，并在防护门上要刷漆、上锁、挂牌。电梯井筒内每隔一层在入口处设置一个用25钢筋、钢管及木板搭设的平台，中间一层用钢筋支托安全网一道，网上及平台上均不得存有杂物。电梯井内不准做垂直运输通道或垃圾通道。5. 2结构临边防护措施在结构四周边线内50Cm处设置全封闭式护身栏，使用材料均采用648X3.5钢管。其高度不低于1.2米，立杆间距不大于2.5米，竖向每隔0.6米设一通长大横杆，每隔一根立杆设一道三脚架。沿钢管长度方向刷红白间隔的油漆，挂醒目标志牌；护身栏杆四周满挂密目安全网，白天设警示牌，夜间设红色标志灯，临边四周1米范围内不准堆料，停放机具。5. 3楼梯间防护措施楼梯的侧边利用脚手架做安全防护，架子立管从梯井内搭设，侧边沿楼梯坡度方向做一道1.2米高的护身栏，侧边底部设18Cnl高的挡脚板。5.4防雷避电措施采用避雷针与大横杆连通，接地线与整幢楼层内避雷系统连成一体的措施。避雷针共设置4根避雷针，避雷针采用12镀锌钢筋制作，高度不小于1米。设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷网。接地线采用40X4的镀锌扁铁，将立杆与整幢楼层内避雷系统连成一体。接地线的连接应保证接触牢靠，与立杆连接时应用2道螺栓卡箍连接，螺丝加弹簧垫圈以防松动并保证接触角不小于IOmm2,并将表面油漆及氧化层清除，露出金属光泽并涂以中性凡士林。接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50米设置1个，位置不得选在人们经常走到的地方，以避免跨步电压的危害，防止接地线遭机械伤害。两者的连接采用焊接,焊接长度应大于2倍的扁钢宽度。焊完后再用接地电阻测试仪测定电阻，要求冲击电阻不大于10,同时应注意检查与其他金属物或埋地电缆之间的距离（一般不小于3米）以免发生击穿事故。6、脚手架的搭设及拆除施工工艺6.1落地式钢管脚手架搭设施工工艺落地脚手架搭设工艺流程为：场地平整、夯实f基础承载实验、材料配备f定位设置通长脚手板、钢底座f纵向扫地杆f立杆f横向扫地杆f小横杆一大横杆（搁栅）一剪刀撑一连墙杆一铺脚手板一扎防护栏杆一扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板、底座应准确地放在定位线上，垫板必须铺放平稳，不得悬空；双管立柱应采用双管底座，底座下垫枕木，并垂直于墙面设置。在搭设首层脚手架的过程中，沿四周每框架内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙杆可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的,再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。6. 2悬挑式钢管脚手架的搭设施工工艺悬挑脚手架的搭设顺序为：水平挑杆一纵向扫地杆一立杆一横向扫地杆一其后的搭设顺序与落地架相同。7. 3卸料平台的施工工艺卸料平台加工制作完毕经验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中平稳。吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，坚固螺母及钢丝绳卡子,完毕后方可松塔吊吊钩,卸料平台安装完毕后经验收合格后方可使用，卸料平台的限重牌应挂在该平台附近的明显位置。要求提升一次验收一次。6. 4脚手架的拆除施工工艺拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等（一般的拆除顺序为：安全网f栏杆f脚手板f剪刀撑f小横杆f大横杆f立杆）。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除大横杆、斜撑、剪刀撑时,应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。拆除后架体的稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。当脚手架拆至下部最后一根长钢管的高度（约6.5米）时,应先在适当位置搭临时抛撑加固，后拆连墙件。7、劳动力及材料、机具配备6.1 劳动力配备工种人数任务架子工XX负责架子搭设及拆除测量放线工XX负责脚手架垂直度控制7.2材料配备名称数量规格无缝钢管×X48X3.5脚手板××厚5cm、宽203Omm密目安全网XX1.8X6.0米水平安全网XX直角扣件XX旋转扣件XX对接扣件XX钢丝绳X×6×19>15.5钢丝绳X×6×19>20.0卡具××GD21卡具XXGD22花篮螺栓XXM227. 3机具配备名称数量备注架子扳手×X架子工搭设和拆除架子用力矩扳手××检查架子扣件拧紧力度是否达到要求倒链××调整架子水平弯曲度8.质量保证体系8.1 构配件允许偏差序号项目允许偏差检查工具1无缝钢管尺寸外径48mm壁厚3.5mm-0.50.5游标卡尺2钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度(=1+2)0.50游标卡尺4立杆钢管弯曲3ml4m3ml4m1220钢板尺水平杆、斜杆的钢管弯曲16.5m308. 2脚手架搭设的允许偏差和检验方法项次项目技术要求允许偏差（mm）检查方法与工具1地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动不沉降-102立杆垂直度最后验收垂直度一+100用经纬仪或吊线和卷尺下列脚手架允许水平偏差（丽）搭设中检查偏差的高度（mm）总高度50m40m20mH=2±7±20±40±60±80±100±7±25±50±75±100±7±50±100H=IOH=20H=30H=40H=50中间档次用插入法3间距步距÷20钢板尺纵距±50横距÷204纵向水平杆高差一根杆的两端±20水平仪或水平尺同跨内两根纵向水平杆高差±105双排脚手架横向水平杆外伸长度偏差外伸500mm50钢板尺8.3扣件拧紧抽样检查数目及质量判定标准项次检查项目安装扣件数量（个）抽检数量（个）允许的不合格数1连接立杆与纵（横）向水平杆或剪刀撑的扣件；接长立杆、纵向水平杆或剪刀撑的扣件XXXXXX2连接横向水平杆与纵向水平杆的扣件（非主节点处）×××X××9.安全施工技术措施9.1 材质及其使用的安全技术措施9. 1.1扣件的紧固程度应在40-50N.m,并不大于65N.m,对接扣件的抗拉承载力为3KN。扣件上螺栓保持适当的拧紧程度。各杆件端头伸出扣件盖板边缘的长度不应小于100mmo9.L2钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹蔑、塑料混用。9. 2脚手架搭设的安全技术措施9 .2.1脚手架的基础必须经过硬化处理满足承载力要求，做到不积水、不沉陷，顶板基础的混凝土必须达到设计强度的75%以上才能施工。10 2.2搭设过程中划出工作标志区，禁止行人、统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。9. 2.3脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工要求后挂合格牌一块。外脚手架的卸荷严格采用15.5的钢丝绳通过梁上对拉螺栓孔与脚手架连接，严禁私自拆改。9. 3脚手架上施工作业的安全技术措施9.1.1 结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。严格控制施工荷载，脚手板不得集中堆料放荷，施工荷载不得大于3KNm2,确保较大安全储备。结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过1层。9.3.4 当作业层高出其下连墙杆3.6米以上，且其上尚无连墙杆时，应采取适当的临时撑拉措施。定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。9. 4脚手架拆除的安全技术措施9.1.1 拆架前，全面检查待拆脚手架，根据检查结果，拟订作业计划，报请批准，进行技术交底后才准备工作。9. 4.2架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。9. 4.3在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。所有的脚手板应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从离空抛掷。10. 文明施工要求根据脚手架施工的特殊性,结合公司职业健康安全管理手册、程序文件,要求施工时做到如下：10.1 进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。进入施工现场的人员要爱护场内的各种绿化设施和标示牌，不得践踏草坪、损坏花草树木、随意拆除和移动标示牌。严禁酗酒人员上架作业，施工操作时要求精力集中，禁止开玩笑和打闹。脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。10.2 护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经技术部同意后由架子工操作。不准利用脚手架吊运重物；作业人员准攀登架子上下作业面；不准推车在架子上跑动；塔吊起吊物体时不能碰撞和拖动脚手架。不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上,严禁任意悬挂起重设备。10.3在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板，以及扣件绑扎扣等所有架子部件。拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。10.4脚手架使用时间较长，因此在使用过程中需要进行检查，发现基础下沉、杆件变形严重、防护不全、拉紧松动等问题要及时解决。要保证脚手架的整体性，不得与井架、升降机一并拉结，不得截断架体。施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱扔。10.5使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。脚手架堆放场做到整洁、摆放合理、专人保管，并建立严格领退料手续。施工人员做到活完料净脚下清，确保脚手架施工材料不浪费。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板、斜道板、跳板上有无积雪、积水等物。若有则应随时清扫，并要采取防滑措施。IL稳定承载计算ILl落地式脚手架承载计算ILLl计算依据：(1)钢管载面特征：(钢号：Q235,b类)规格巾(mm)48X3.5惯性矩I(三4)12.19×10,单位重量q0(kgm)3.84抵抗矩W(mm3)5.08×IO3截面积A(mm2)489回转半径I(三)15.8抗弯、抗压容许应力6Nmm2205脚手架特性参数立杆纵距U(m)1.55脚手板重量ql(kgm2)0.25立杆横距Lb(m)1.1连墙杆纵距L(m)3.6大横杆步距h(m)1.8连墙杆横距h”(Hl)4.05施工荷载q(KN11f)3同时作业层数n12内立杆距结构外皮宽度b1(m)0.35作业面铺脚手板宽度b2(m)1.1+0.6=1.7落地式脚手架工程施工安全要点一、施工方案1.脚手架搭设之前应根据工程特点、施工工艺编制搭设方案，内容应包括：编制依据、工程概况、施工条件、基础处理、搭设要求、连接方法、搭设施工图、安全技术措施等。2.脚手架施工方案及设计计算书必须具有针对性和指导性，并经上一级技术负责人审批签字方可施工。二、立杆基础1.脚手架立杆基础应符合方案要求1.I搭设高度在25米以下时，先将基础夯实找平，然后上铺5cm厚通长木板；搭设高度在2050CnI时，应根据现场地耐力情况，设计基础作法或采用回填土夯实达到要求时，可用枕木支垫，或在地基上加铺20Cm厚道磴，在上面铺设混凝土板再仰铺1216号槽钢；1.3搭设高度超过50米时，于地面下1米处采用灰土地基，或浇筑50Cnl厚混凝土，其上采用枕木支垫。钢管脚手架搭设时应将木板铺平放好底座,在将立杆放入底座内，不准将立杆直接放在木板上；铸铁底座直径15Omnb焊接底座尺寸为150X15mm2,厚度不低于8mm0立杆埋设时离地面20Cm处设纵向横向扫地杆。双排脚手架扫地杆与立杆交接处用小横杆拉牢。三、架体与建筑结构拉结1 .高度在7米及以上的外脚手架,每隔4米,水平每7米设一个拉结点,拉结点必须均匀分布，并设置在立杆上。双排脚手架拉结点必须同时拉住里外立杆。2 .连墙杆必须与建筑物结构部位连接，以确保承载能力，在施工方案中应绘制作法详图，施工中不得随意设置；连墙杆可作柔性连接或刚性连接，当脚手架高度超过24米时不准采用柔性连接。四、杆件间距与剪刀撑的搭设1.剪刀撑的设置1.1 每组剪刀撑跨越立杆根数为57根（6米），斜杆与地面夹角为4560度之间。高度在24米以下单、双排脚手架，均必须在外侧立面的两端各设一组剪刀撑，由底部至顶部连续设置；中间部分可间断设置，但间距不大于15米。1.2 高度在25米以上的双排脚手架，外侧立面必须沿长度和高度连续设置。剪刀撑斜杆应与立杆和伸出的小横杆连接，底部下端应置于垫板上。剪刀撑斜杆的接长均采用搭接，其长度不小于1米，设置2个旋转扣件。脚手架搭设高度超过24米时，为增强其横向水平的刚度，可在脚手架拐角处及中间沿纵向每隔6跨在平面内加设斜杆,使之成为"之"字形或，十”字形。五、脚手板与防护栏杆1 .脚手板必须铺满、铺严、铺稳，距离墙面不得大于20cm。脚手板可采用竹、木、钢脚手板材质应符合要求。凡脚手板伸出小横杆以外大于20Cm的称为探头板，当操作层不需沿脚手架长度满铺脚手板时，可在端部采用护栏及立网将作业面限定，把探头板封闭在作业面外。2 .脚手架外侧应按规定设置密目安全网，安全网设置在外排立杆的里面，密目网必须用合格的绳或1214#铅丝穿过环扣系牢在脚手管上。遇作业层时，还要在脚手架外侧大横杆与脚手板之间，按临边防护的要求设置1.2米防护栏杆和180三档脚板，防止作业人员和物料坠落。3 .单双排脚手架首层必须设置兜网，每隔10米再设一道兜网，双排脚手架里立杆与墙体间应设兜网或铺设脚手板。架体外立杆内侧必须从底到顶连续横向设置密目式安全网。六、交底与验收1.脚手架搭设前，施工负责人应按照施工方案要求，结合施工现场作业条件和队伍情况，做详细的交底并有专人指挥。4 .脚手架搭设完毕后，应由施工负责人组织有关人员，对照施工方案和规范分段进行逐项检查验收，符合要求后方可投入使用。5 .对验收表上的内容应进行量化，应实测数据进行记录，并由检测人员签字。七、小横杆设置1 .规范规定应该在立杆与大横杆的交点处设置小横杆，小横杆应紧靠立杆用扣件与大横杆扣牢。双排脚手架搭设的小横杆必须在小横杆的两端与里外排大横杆扣牢，否则双排脚手架将变成两片脚手架，不能共同工作，失去脚手架的整体性。2 .单排脚手架小横杆的设置位置不能用于半破墙，18Cm墙小横杆在墙上的搁置长度不应小于18cmo八、通道（斜道、马道）1.人行通道宽度不得小于1米，坡度宜为1：3,宽度不小于1.5米，坡度为1：6o拐弯处应设平台，通道及平台按临边防护要求设置防护栏杆和挡脚板，并挂密目网。3 .、通道板上应设防滑条，厚度203Omn1,间距不大于300mm。九、卸料平台1 .施工现场使用的各种卸料平台，必须经单独设计并绘制施工图纸。2 .卸料平台应制作成定型化、工具化的结构，无论采用钢丝绳或型钢支承都应与建筑物主体连接。3 .卸料平台禁止与脚手架连接。4 .卸料平台周围应设置双道防护栏杆及18Omm挡脚板，外侧挂密目网，平台应在明显处设标志牌，规定其荷载；在卸料平台处脚手架开洞尺寸不得超过两跨并进行加固。落地式钢管脚手架搭设方案实例二（架高50m以内一般脚手架）9 .脚手架的防护栏杆脚手板一般应设置在3根小横杆上，要铺满、铺严密，在两侧设置180mm以上高踢脚板，操作层上部护身栏杆1.2米高，下部护身栏杆距踢脚板0.6米处。10 .脚手架体与建筑物之间封闭办法10.1密目网垂直封闭10.1.1密目网的质量要求10.1.1.1 密目网要四证齐全，要有阻燃性能，其续燃、阻燃时间均不得大于4秒。要符合GB16909的规定。10.1.1.2 每IoCnI义10Cm=IoOCm2的面积上，有2000个以上网目。1 0.1.2密目网贯穿试验;做耐贯穿试验时，将网与地面成30度角拉平,在其中心上方3米处，用5kg重的钢管（管径485Imln）垂直自由落下，不穿透即为合格产品。10 .1.3密目网的绑扎方法用系绳将密目网绑扎至立杆或大横杆上，使网与架体牢固的连接在一起。系绳的材质应符合GB16909的规定。11 .2兜网封闭用大眼安全网（平网）将脚手架与建筑物之间封闭起来，每隔10米封闭一道。12 .脚手架的上下通道脚手架体要设置安全马道：1.马道宽度不小于1米，坡度以1：3（高:长）为宜。2.马道的立杆、横杆间距应与脚手架相适应，基础按脚手架要求处理，立面设剪刀撑。3.人行斜道小横杆间距不超过1.5米。4.马道上满铺脚手板，板上钉防滑条。5,设置护身栏杆，上部护身栏杆1.2米，下部护身栏杆距脚手板0.6米，同时设18Omm宽挡脚板。13 .脚手架的卸料平台卸料平台上面要挂牌标明控制荷载，要有荷载计算书，要有专门搭设方案，要严格按照搭设方案施工。14 .脚手架交底与验收脚手架必须严格按照施工方案搭设，要有严格的技术交底，要有节点构造详图，操作人员必须严格执行，所有偏差数值必须控制在允许范围内。要有专门人员对已搭设好的脚手架按照搭设方案进行验收，验收时要有量化内容，如：横、立杆间距数值，立杆的垂直度，横杆的平整度等都详细记载在验收记录当中。不能简单的用“符合要求”来代替。15 .脚手架的拆除方法制定拆除方案，方案包括拆架的步骤和方法、安全措施等。拆除顺序应遵守由上到下，先搭后拆、后搭先拆的原则。即先拆栏杆、脚手架、剪刀撑、斜撑，而后小横杆、大横杆、立杆等。并按一步一清原则依次进行，要严禁上下同时进行拆除工作。拆架子的高空作业人员应戴安全帽，系安全带，穿软底鞋上架作业，同时周边设围栏或竖立警戒标志并有专人指挥，以免发生伤亡事故。16 .脚手架搭设时注意事项15.1外径48mm与51mm的钢管严禁混合使用。主节点处，固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。15.2对接扣件的开口应朝向架子的内侧，螺栓朝上，直角扣件的开口不得朝下，以确保安全。当脚手架外侧遇有低压电线时，而且外侧边缘距外电架空线路外侧边线的安全距离小于规范规定时，应做专门外电防护方案，并严格执行。15.3上架作业人员必须持证上岗，戴安全帽，系安全带。严格按搭设方案施工，连墙件和剪刀撑应及时设置，不得滞后超过两步。在搭设过程中，应注意调整脚手架的垂直度，最大允许偏差IoOmn1。悬挑式脚手架计算实例一、编制依据：本方案编制参考了建筑施工手册、建筑安装工程施工技术操作规程、建筑构件质量验证标准。二、工程概况：保定多田冷却设备有限公司综合厂房，为中日合资项目，位于保定市高新区，建筑面积9800肝，其吊装任务委托河北建设集团安装公司吊装工程处施工。该厂房为18米跨距，单层，三联跨车间，东侧附一副跨，纵轴为A、B、C、D、E、F六轴，横轴为1-25轴，建筑标高13.5米。工程工期紧,任务重，焊接量大，质量要求高，计划6月5日开工，7月5日竣工，质量予控为优良。三、作业环境：现场道路平坦,通水通电具备吊装条件,混凝土柱及行车梁为现场予制。四、吊装物体说明：名称规格重量数量混凝土薄腹屋架18米9.3T88混凝土柱400X7008.5T104抗风柱400X6009T12混凝土柱400X5006T20行车梁400X9003.5T144屋面板1500X60001.25T810嵌板900X6000IT162天沟板580X60001.5T162走道板8000.8T24走道板4000.5T48系杆及支承若干五、起重机械选用：考虑起重机的起重能力，现场道路安全及经济效益等各方面因素，结合现场物件重量，几何尺寸安装高度来选择起重机。1 .混凝土柱吊装受力计算以最重柱9T计算：9TX1.2=10.8T（1.2为动力系数），柱高：13米（以抗风柱计）+2米（吊索）+0.5（离地高度）=15.5米即为起重高度。根据机械性能表选择起重机，考虑我单位设备条件，先用50T或45T汽车吊。50T汽车吊出杆长度21米，工作车径10米，吊重11.65T45T汽车吊出杆长度22米，工作车径9米，吊重11.25T满足吊装要求。2 .18米薄腹屋架吊装计算;9.3T×1.2=11.16T,起升高度：10.4米（柱顶标高）+2.5米（腹高）+5.1米（吊索高度）+0.5米（安装时柱顶到薄腹梁底的距离）=18.5米。梁吊装绳长度根据吊点位置，吊装角度计绳长为14米，保持吊装角度55度。吊装钢丝绳选择，根据吊装重量，查表选绳。选用6X19+1,d=18.5mm钢丝绳，其破断拉力总和为k=19.9T因19.9/6=3.3T>9.3/（2+2×sin55o）=2.55T（其中6为安全系数）故选用此绳安全。根据机械性能表，50T汽车吊出杆21米，工作半径10米,吊重11.65T。45T汽车吊出杆22米，工作半径9米，吊重11.25T,满足吊装要求。六、吊装程序、方法和要求:1 .施工准备。2 .认真学习施工图纸，并组织班组了解安装的技术要求进行技术及安全交底。3 .认真核对的数量、重量、规格及连接件的规格、数量。4 .核对结构构件的就位尺寸和相互关系。5 .对各构件及支撑进行分类编号。6 .检查构件是否有严重裂纹、扭曲、破损及缺陷，其质量是否达到标准要求，如未达到应采取妥善措施。7 .查看构件、预埋件及吊环是否齐全可靠。8 .上装程序翻柱一立柱子找正一走道板及柱间支撑安装一吊运行车梁一薄腹屋架、屋面支撑及屋面板安装一行车梁找正及固定。9 .施工方法和要求9.1 柱子翻身9.1.1 作业前，必须核实柱子的强度是否达到100%设计要求，以及型号是否正确，有无损伤。3L2钢筋混凝土柱子采取平卧叠放生产，翻身吊装位置无吊环，为预留钢管，应作工装才能进行，柱子翻身呈侧立状态后，水平吊到适宜于竖立位置，即按编号使柱根靠近杯口。并提顺方向。3.2柱子吊装3.2.1 绑扎：起吊柱子用吊索直接绑扎，连接用活络卡环，为防止捆绑绳索柱子外观，在柱子与绳索接触的棱角处垫胶
