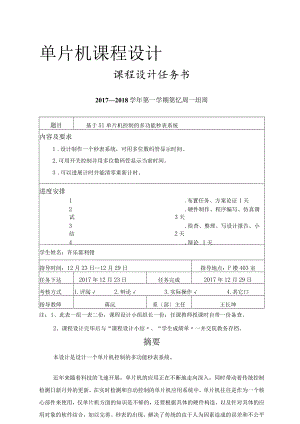

单片机课程设计课程设计任务书20172018学年第一学期第忆周一坦周题目基于51单片机控制的多功能秒表系统内容及要求1 .设计制作一个秒表系统，可用多位数码管显示时间。2 .可用开关控制并用多位数码管显示当前时间。3 .可以进展计时并能清零重新计时。进度安排1 .布置任务、方案论证1天2 .硬件制作、程序编写、仿真调试3天3 .检查、整理、写设计报告、小结2天4 .辩论1天学生姓名：许乐郭利钳指导时间：12月23日12月29日指导地点：F楼403室任务下达2017年12月23日任务完成2017年12月29日考核方式1.评阅2.辩论3.实际操作4.其它口指导教师蒋沅系部主任王长坤注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。2、课程设计完毕后与“课程设计小结、“学生成绩单一并交院教务存档。摘要本设计是设计一个单片机控制的多功能秒表系统。近年来随着科技的飞速开展，单片机的应用正在不断地走向深入，同时带动着传统控制检测日新月异的更新。在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面的知识是不够的，还要根据具体的硬件构造，以及针对具体的应用对象的软件结合，加以完善。秒表的出现，解决了传统的由于人为因素造成的误差和不公平性。本设计的多功能秒表系统采用AT89C51单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合显示电路、电源电路、LED数码管以及按键电路来设计计时器。将软、硬件有机地结合起来，使得系统能够正确地进展计数，并且结合相应的显示驱动程序，使数码管能够正确地显示时间，暂停和中断。我们设计的秒表可以同时记录八个相对独立的时间，通过上翻下翻来查看这八个不同的计时值，可谓功能强大。其中软件系统采用汇编语言编写程序，包括显示程序，计数程序，中断，延时程序，按键消抖程序等，硬件系统利用PRoTEUS强大的功能来实现，简单且易于观察,在仿真中就可以观察到实际的工作状态。关键字：单片机，多功能秒表小组成员：许乐，郭利伯小组分工：小组成员：讨论并确定秒表要实现哪些功能许乐：硬件电路的设计仿真，查阅资料郭利伯：编写程序，撰写实验报告目录1 .概述41.1 设计目的41.2 设计要求41.3 设计意义42 .系统总体方案及硬件设计42.1 系统总体方案42.2 硬件设计52.2.189 C51单片机52.2.190 振荡电路62.2.191 电路72.2.192 电路82.2.193 电路图93 .软件设计93.1 设计特点93.2 设计思路103.2.189 程序流程图103.2.190 程序104 .PROTEUS软件仿真104.1 仿真104.2 仿真结果描述114.3 结论及进一步设想115 .元器件清单166 .课程设计体会167 .参考文献181.1 设计目的设计一个单片机控制的秒表系统。利用单片机的定时器/计数器定时和记数的原理，结合显示电路、LED数码管以及按键来设计秒表。将软、硬件有机地结合起来，使得系统能够正确地进展计时，同时具有开场/暂停，记录，上翻下翻，清零等功能。1.2 设计要求(1)共四位LED显示，显示时间为00:0059.99(2)共五个按键，分别是开场/暂停，记录，上翻，下翻，清零键；13)能同时记录多个相对独立的时间并分别显示；(4)翻页按钮查看多个不同的计时值；13设计意义11)通过本次课程设计可以使我们进一步熟悉和掌握单片机内部构造和工作原理,了解单片机应用系统设计的基本步骤和方法。(2)通过利用AT89C51单片机，理解单片机在自动化仪表中的作用以及掌握单片机的编程方法。13)通过设计一个简单的实际应用输入及显示模拟系统，掌握单片机仿真软件PROTEUS的使用方法。(4)该实验通过单片机的定时器/计数器定时和计数原理,设计简单的计时器系统，拥有正确的计时、暂停、清零、功能,并能同时记录多个相对独立的时间利用翻页按钮查看多个不同的计时值,该种秒表在现实生活中应用广泛,具有现实意义。2.系统总体方案及硬件设计2.1 系统总体方案本系统采用AT89C51单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合硬件电路如电源电路，晶振电路，复位电路，显示电路，以及一些按键电路等来设计计时器，将软、硬件有机地结合起来。其中软件系统采用汇编语言编写程序,包括显示，计数，中断，延时，按键消抖程序等，并在编程软件中调试运行，硬件系统利用PROTEUS强大的功能来实现，简单且易于观察，在仿真中就可以观察到实际的工作状态。显示电路片机IHI键盘电路图1系统电路原理2.2 1牛设计2.2.189C51单片机MCS-51系列单片机是8位单片机产品，89C51是其中的典型代表，基本模块包括以下几个局部：(1) CPU：89C51的CPU是8位的，另外89C51内部有1个位处理器(2) ROM:4KB的片内程序存储器，存放开发调试完成的应用程序(3) RAM:256B的片内数据存储器，容量小，但作用大(4) I/O11:P0-P3,共4个口32条双向且可位寻址的I/O口线(5)中断系统：共5个中断源，3个内部中断，2个外部中断(6)定时器/计数器：2个16位的可编程定时器/计数器(7)通用串行口：全双工通用异步接收器/发送器(8)振荡器：89C51的外接晶振与内部时钟振荡器为CPU提供时钟信号(9)总线控制：89C51对外提供假设干控制总线，便于系统扩展89C51的引脚图如下：89C51单片机引脚图2.2.2晶体振荡电路89C51芯片内部有一个高增益反相放大器，用于构成振荡器。引线XTALl和XTAL2分别为反向放大器的输入和输出，两端跨接石英晶体及两个电容就可构成稳定的自激振荡器。这里，我们选用51单片机12MHZ的内部振荡方式，电容器Cl,C2起稳定振荡频率，并对振荡频率有微调作用，Cl和C2可在20-10OPF之间取值,这里取33PF。2.23复位电路采用上电加按键复位电路，上电后，由于电容充电，使RST持续一段高电平时间。当单片机已在运行之中时，按下复位键也能使RST持续一段时间的高电平,从而实现上电加按键复位的操作。2.2.4按键电路在按键电路中，我们可以在I/O上直接接按键，或者通过I/O口设计一个键盘，然后通过键盘扫描程序判断是否有键按下等。键盘扫描电路节省I/O口，但编程有些复杂，在这里，由于我们所用的按键较少，且系统是一个小系统，有足够的I/O口可以使用，为了使程序简化，我们采用按键电路，用局部Pl口做开关，PLO开场/暂停，PL1记录，PL2上翻，PL3下翻，PL4清零。对于按键的设计，采用了防抖动的程序设计，使系统的性能得到进一步的提升。当按键被按下时，相应的引脚被拉低，经扫描后，获得键值，并执行键功能程序，因此按下不同的按键，将执行不同的功能程序。2.2.5显TK电路显示电路既可以选用液晶显示器，也可以选用数码管显示。我们采用的是数码管显示电路。用四个共阴极LED显示，LED是七段式显示器，内部有7个条形发光二极管和1个小圆点发光二极管组成，根据各管的亮暗组合成字符。在用数码管显示时，我们有静态和动态两种选择，静态显示程序简单，显示稳定，但是占用端口比较多；动态显示所使用的端口比较少，可以节省单片机的I/O口。在设计中，我们采用LED动态显示，用PO口驱动显示。由于PO的输出级是开漏电路，用它驱动时需要外接上拉电阻才能输出高电平。2.2.6系统电路图3 ,软件设计3.1 设计特点在软件设计中，一般采用模块化的程序设计方法，它具有明显的优点。把一个多功能的复杂的程序划分为假设干个简单的、功能单一的程序模块，有利于程序的设计和调试，优化和分工，提高了程序的阅读性和可靠性，使程序的构造层次一目了然。应用系统的程序由包含多个模块的主程序和各种子程序组成。各程序模块都要完成一个明确的任务，实现某个具体的功能，如：计数、延时、和显示等，在具体需要时调用相应的模块即可。功能描述：用四位LED数码管显示时间。一个开场/暂停键,一个复位键,一个“记录键，可同时记录八个相对独立的时间；一个“上翻键，一个“下翻键，查看八个不同的计时值。五个按键分别通过五个端口控制秒表的五个功能。3.2 设计思路3.2.1 程序流程图3.2.2 j®?程序如下：*1.程序目的：使用定时器学习秒表计时，记录8组数据，通过上翻、下翻键查看记录的数据2、硬件要求：数码管、晶振12M/#include<reg52.h>codeunsignedchartab=0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f；共阴数码管0-9开场、暂停记数上翻下翻清零codeunsignedchartabi=0xbf,0x86,Oxdb,Oxcf,0xe6,Oxed,Oxfd,0x87,Oxff,Oxef；共阴数码管0-9带小数点sbit sbit sbit sbit sbitkeyl=PO;key2=P1;key3=Pl2key4=P3;key5=Pl4staticunsignedcharms,sec；staticunsignedcharSec8,Ms8；staticinti,j；voiddelay(unsignedintent)延时程序while(ent)；)voidmain()unsignedcharkey3flag=0,key4_flag=0;TMODI=OXO1；定时器OIOmsin12Mcrystal用于计时TH0=0xd8;TLO=OxfO;ETO=I;TRO=I;TMOD1=0x10；定时器1用于动态扫描THl=0xF8;TLl=OxfO;ETl=I;TRl=I;EA=1；sec=0；初始化ms=0;Pl=Oxff;i=0；j=0;while(l)if(i>=8)i=0；start：开场、暂停if(!keyl)delay(50)；if(Ikeyl)while(!keyl);TRO=!TRO；)记录if(!key2)(delay(50)；if(!key2)while(!key2)；if(i>=8)判断是否按下去抖等待按键释放判断是否按下去抖等待按键释放8组数据记录完毕TRO=O;gotostart；)Seci=sec；将数据存入数组Msi=ms；i+;)上翻if(!key3)delay(50)；if(!key3)while(!key3)；TRO=O;key3_fIag=I；按键3标志if(j=i)gotostart；elseif(key4_flag)j+=2;key4_flag=0；sec=Secj；InS=MSj；j+；/下翻if(!key4)(delay(50)；if(!key4)while(!key4);TR0=0;key4_flag=l；按键4标志if(j<0)gotostart；elseif(key3_flag)j-=2;key3_fIag=O；sec=Secj；ms=Msj；显示数组里的内容j一；清零if(!key5)(delay(50)；if(!key5)while(!key5);TR0=0;ms=0;sec=0;for(i=0;i<8；i+)Seci=0；Msi=0；)i=0;/*/*定时中断1*/*/voidtimel_isr(void)interrupt3using0/定时器1用来动态扫描staticunsignedcharnum；THl=OXF8；重入初值TLl=OxfO;switch(num)case0：P2=0xfc；P0=tabsec/10；break；显示秒十位case1：P2=0xfd;PO=tabisec%10；break；显示秒个位case2：P2=0xfb；F>0=tabDns/10；break；显示十位case3：P2=0xf7；P0=tabms%10；break；显示个位default：break；num+；if(num=4)num=0;/*/*定时中断0/*/voidtim(void)interrupt1using1(THo=OXd8；重新赋值TLO=OxfO;ms+；/毫秒单元加1if(ms>=100)ms=0;等于100时归零sec+；秒加1if(sec>=60)SeC=0；秒等于60时归零)4 .PROTEUS软件仿真4.1 仿真将以上程序清单导入先前做好的Proteus仿真电路，汇编之后，开场进展仿真。仿真结果如下：显示清零功能：按下开场键后显示按下清零键后显示4.2 仿真结果描述：按“开场键，秒表开场计时；按“暂停键，秒表暂停计时；按记录键，秒表记录时间，共可记录八个数值；按上翻下翻键，可查看这八个不同的计时值。43结论及进一步设想：根据实验要求，本次课设基本完成了设计要求，由于秒表系统并不一定仅仅局限于计时，定时等功能，还可以进展多项的扩展，可以利用AT89C51强大的扩展功能，进一步丰富秒表的功能,例如可设定计时时间，倒计时等等众多功能。单片机以其强大的功能和良好的兼容性可以更好地为我们服务，通过查阅各种资料,多了解一些单片机有关知识，可以为以后的工作和学习生活创造更多的便利条件。5.元器件清单元件名称型号数量/个单片机AT89C521晶振12MHZ1电容22pF2电解电容IOuF1电源5V1数码管HS-3461AS1电阻1K/10K5/8按键开关66 .课程设计体会通过本次课程设计，我们深刻地认识到自己有很多缺乏之处，比方在自主学习能力方面的缺乏，实际动手操作能力的缺乏等。这次的单片机课程设计是理论与实践相结合的范例。该设计从头到尾都要自己参与进来，熟悉了整个设计流程才能更快地设计出方案并完成设计。本次课程设计我主要负责硬件电路的焊接，写程序和查阅相关资料。单片机课程早已完毕，相关的知识已经很模糊，导致我们在设计硬件电路中遇到了不少麻烦。首先是不知从何入手。虽然小组讨论后确定了秒表要实现的功能，可是没有相关理论知识的熟知和实践操作。查阅了与89C51单片机相关的资料也阅读了其他人单片机数字秒表的设计，慢慢地我们开场了解其中原理，一步步设计出了硬件电路的各个局部，如晶体振荡电路，复位电路，按键电路，显示电路。完成设计后需要运用PROTEUS软件进展设计仿真。这次的课程设计同学进展了交流和讨论，我们分工进展设计，从搜索资料到硬件、软件的调试，每一步、每一个细节都经过我们自己的思考，我们共同讨论各方案的比较选择、硬件、软件的设计和调试，最终拿出了我们的成果。在做的过程中不但加深了我们对单片机理论知识的认识和理解还认识到了这门学科在应用方面的广阔前景。实践是最有高度也是最能表达整体水平的整个设计过程中，我们不断地探索,设计出了不一样的硬件电路图，写过了不一样的程序，正如设计中如何能使硬件电路图简单明了，程序简单而准确，如何能准确的运行，都是通过与同学教师的交流，慢慢摸索出来的。以上的不断探索，使我们进一步熟悉和掌握单片机内部构造和工作原理，了解单片机应用系统设计的基本步骤和方法。通过利用AT89C51单片机，理解单片机在自动化仪表中的作用以及掌握单片机的编程方法。通过设计一个简单的实际应用输入及显示模拟系统，掌握单片机仿真软件PROTEUS的使用方法。我们设计的这种具有记录，上翻下翻功能的秒表在现实生活中应用广泛,如体育工程，因此本次课程设计具有现实意义，我很开心能将知识运用到实践中并在自主学习中收获到那么多。7 .参考文献1万福君.单片微机原理系统设计与应用,合肥:中国科技大学出版社,20052杨光友.单片微型计算机原理与接口技术,北京冰利水电出版社,20023胡耀辉.单片机系统开发实例经典.北京:冶金工业出版社,20064刘守义、杨宏丽,单片机应用技术,西安：西安电子科技大学出版社，20035姜武中、姜春霞.片机原理与接口技术.大连：大连理工大学出版社，20026李朝青.单片机原理及其接口技术.北京:北京航空大学出版社，1998刀肖玲妮.ProteI99SE印刷电路板设计教程.北京:清华大学出版社，2003
