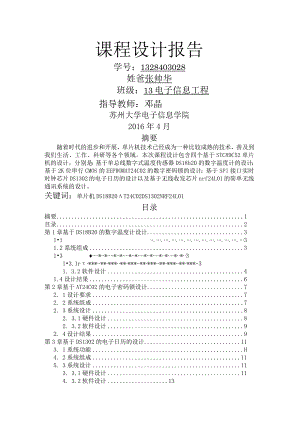

课程设计报告学号：1328403028姓爸张帅华班级：13电子信息工程指导教师：邓晶苏州大学电子信息学院2016年4月摘要随着时代的进步和开展，单片机技术已经成为一种比较成熟的技术，普及到我们生活、工作、科研等各个领域。本次课程设计包含四个基于STC89C52单片机的设计，分别是：基于单总线数字式温度传感器DS18b20的数字温度计的设计；基于2K位串行CMOS的EEPROMAT24C02的数字密码锁的设计；基于SPl接口实时时钟芯片DS1302的电子日历的设计以及基于无线收发芯片nrf24L01的简单无线通讯系统的设计。关键词：单片机DS18B20T24C02DS1302NRF24L01目录摘要1目录2第1章基于DS18B20的数字温度计设计311.31.2系统组成313*313.1r*31. 3.2软件设计41.4设计结果6第2章基于AT24C02的电子密码锁设计72. 1设计要求72. 2系统组成72. 3系统设计82. 3.1硬件设计82. 3.2软件设计92. 4设计结果9第3章基于DS1302的电子日历的设计113. 1系统功能H4. 2系统组成115. 3系统设计113. 3.1硬件设计114. 3.2软件设计133.4设计结果14第4章基于NRF24L01的无线通信系统的设计15二 匕L.戈匕件 h 'V Gc 力Flf幻硬H5. 15.25.344.3.2软件设计164.4设计结果16第1章基于DS18b20的数字温度计设计1.1设计要求(1)采用DS18b20与单片机STC89C52相结合设计数字温度计，实现液晶屏实时显示当前温度；(2)读取并显示DS18B20的序列码。1.2系统组成本方案设计的系统由单片机系统、数字式温度传感器DS18B20和LCD1602显示模块组成。DS18B20：DS18B20是单线式数字温度传感器，与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯；有温度测量范围宽，测量精度高的特点；同时它的供电方式灵活，可以通过内部寄生电路从数据线上获取电源；测量参数可配置，其测量分辨率可通过程序设定为912位。1.CDI602：1602液晶也叫1602字符型液晶，是一种专门用来显示字母、数字、符号的点阵型液晶模块，它由假设干个5x7或者5x11的点阵字符位组成，每个点阵字符位都可以用显示一个字符。1.3系统设计1.3.1硬件设计图IT数字温度计硬件原理图在本次系统设计中，STC89C52单片机作为控制器，完成所有功能的控制，包括：(1)DS18B20数字温度传感器的初始化和读取温度值；(2LCDI602显示驱动与控制。以数字式温度传感器DS18B20作为传感元件。DS18B20是单总线数字式温度传感器，采用单总线协议，即与单片机接口仅需占用一个I/O端口，无需任何外围器件，直接将温度转化为数字信号，以数字码形式串行输出。可由一根I/O数据线既供电又传输数据。DS18B20直接读取被测温度值，送到LCDI602上进展显示，LCD1602可以显示两行字符，每行16个字符，只能显示ASCIl码字符。本实验中需要显示的数据是温度和DS18B20的唯一序列码。总体架构如图IT所示。将18B20的单总线DQ与单片机接口P2.2相连，通过时序控制首先对其进展初始化，然后发送读写和温度转换命令，使DS18B20内部温度传感器开场工作，最后从温度存放器中读取两字节二进制码，转换为温度值后显示在LCD上。同理，对于序列码的读取，也要在18B20初始化成功的根基上，发送读ROM命令(该命令只适用于总线上存在单只DS18B20),将读取的字符显示在液晶屏上。1. 3.2软件设计主程序:图1-2主程序流程图先进展初始化，该初始化包括DS18b20的初始化和液晶屏的初始化。DS18b20的初始化是为器件应答准备，作为从器件的DS18B20在一上电后就一直在检测总线上是否有480960微秒的低电平出现，如果有，在总线转为高电平后等待15-60微秒后将总线电平拉低60-240微秒做出响应存在脉冲，告诉主机本器件已做好准备；液晶屏的初始化是为显示温度准备；调用显示子程序显示当前检测到的温度值；不断刷新温度数据进展实时显示。DS18B20的初始化：图1-3DS18B20初始化时序图初始化流程：将总线拉低480us960us拉高总线，假设DS18B20做出反响会将在15us60us后将总线拉低等待DS18B20拉低总线图1-4DS18B20初始化流程图DS18B20读字节和写字节子程序：图1-5写字节子程序流程图图1-6读字节子程序流程图写字节：写周期最少为60微秒，最长不超过120微秒。写周期一开场主机先把总线拉低1微秒表示写周期开场。随后假设主机想写0,那么将总线置为低电平，假设主机想写L那么将总线置为高电平，持续时间最少60微秒直至写周期完毕，然后释放总线为高电平至少1微秒给总线恢复。而DS18B20那么在检测到总线被拉底后等待15微秒然后从15us到45us开场对总线采样，在采样期内总线为高电平那么为1,假设采样期内总线为低电平那么为0。读字节：读周期是从主机把单总线拉低1微秒之后开场，先释放单总线为高电平，以让DS18B20把数据传输到单总线上。作为从机DS18B20在检测到总线被拉低1微秒后，便开场送出数据，假设是要送出0就把总线拉为低电平直到读周期完毕。假设要送出1那么释放总线为高电平。主机在一开场拉低总线1微秒后释放总线，然后在包括前面的拉低总线电平1微秒在内的15微秒时间内完成对总线进展采样检测，采样期内总线为低电平那么确认为0。采样期内总线为高电平那么确认为1。完成一个读时序过程，至少需要60微秒才能完成。读取温度子程序：图1-7读取温度子程序流程图读取温度流程：跳过RoM操作(OCCH)发送温度转换命令(044H)跳过ROM操作(OCCH)发送读取温度命令(033H)读取温度值(OBEH)1.4设计结果能够在液晶屏的第一行显示DS18b20的序列码，在第二行显示温度并且不断刷新实时显示，分辨率设置为12位。图1-8设计测试结果图第2章基于AT24C02的数字密码锁设计1.1 设计要求(1)设置初始密码为“000000(2)进入密码锁后，按键SIl修改密码，并在液晶显示密码(3) S12为确定键，修改成功(4) S13为重新设置键(5) S14为退出密码锁(6)在未进入密码锁时，S11,S12,S13,S14无效2.2系统组成本设计由STC89C52单片机芯片和具有2K位串行CMOS的EEPR0MAT24C02以及LED数码管显示模块组成。AT24C02：(1)模块原理图图2-1AT24C02模块原理图(2)发送器件地址的格式图2-2发送器件地址的格式图高四位IoIo是24Cxx系列的固定器件地址，接下来是A2、AKAo是根据器件连接来决定，我们的原理图都接地所以是Oo0。R/W为是选择读还是写，1的时候是读，0的时候是写。(3)芯片工作时序 初始化(scl=H,Sda=H) 写入过程发送器件地址(OXAOJ：SendByte(OxaO);发送要写入24C02的内存地址：SendByte(addr);发送要写入的数据：SendByte(dat); 读出过程发送写入的器件地址(OXAO)发送要读的24C02的内存地址发送读出的器件地址(OXAI)读取数据(4)AT24C02的数据发送时序总线起始信号图2-3总线起始信号时序图总线应答信号总线完毕信号图2-4总线完毕信号时序图2.3系统设计2.3.1硬件设计图2-5硬件原理图单片机是电子密码锁系统的主控制器。AT24C02是密码储存电路,它的SCL、SDA端分别接单片机的P2.1、P2.0端口,用于与单片机之间读写操作的数据传输；WP接低电平表示单片机可以对器件进展正常的读/写操作；AOAkA2是器件地址输入端，都接低电平表示只有一个AT24C02被器件寻址。用户设置的密码存放在AT24C02中，当需要更改或读取用户密码时，只需对AT24C02里的数据更改或读取。矩阵键盘电路主要作用是对密码进展输入、修改、确定等操作，它由行线和列线组成，按键位于行、列的穿插点上，行列分别连接到按键开关的两端。无按键按动作时列线处于高电平状态；有按键按下时，交点的行线和列线相通，列线电平状态将由与此列线相连的行线电平决定。显示电路由LED数码管和LED指示灯组成。2.3.2软件设计主程序：图2-6主程序流程图先对数码管的显示进展初始化；按键扫描判断是否输入密码，如果输入密码并且输入正确，那么密码锁开启；按键扫描判断是否进展密码的更改或者密码锁的关闭；输入更改后的密码，假设正确那么密码锁开启；假设系统断电或密码锁关闭按键按下那么密码锁关闭。AT24C02子程序：2. 4设计结果功能键：Sl-SlO数字键0-9Sll-更改密码S12-一更改密码完毕后确认S13-重试密码、重新设定S14-关闭密码锁初始密码：000000密码位数：6位密码锁的初始密码为000000,密码输入正确后可启动密码锁对密码进展修改的操作，六为密码分别对应LED灯Dl,D2,D3,D4,D5,D6,密码所有位数输入正确那么六个LED等被点亮，并且D7,D8也被点亮；假设某一位密码不正确,那么所对应的LED灯不亮且D7,D8两个LED灯也不亮。图2-8设计测试结果图第3章基于DS1302的电子日历设计3.1设计要求(1)在LCD上显示当前的时间信息，即年、月、日、星期、时、分、秒(2)具有时间的调校功能(3)显示当前调节对象(4)日期时间加调整与保存。3. 2系统组成本设计由STC89C52单片机最小系统、实时时钟芯片DS1302以及显示液晶LCD1602组成。DS1302采用SPl三线接口与CPU进展通信，仅用到三根信号线：RST（复位），1/0（数据线），SCLK（同步串行时钟）。并可采用突发方式一次传送多个字节的时钟信号和RAM数据。实时时钟可提供秒、分、时、日、星期、月和年，一个月小与31天时可以自动调整，且具有闰年补偿功能。3.3系统设计3. 3.1硬件设计图3-1电子日历硬件原理图本系统主要由ST89C52主控模块、时钟复位电路模块、DA1302电路模块、按键扫描模块和LCD1602液晶显示模块组成。DS1302与51单片机的连接只需要利用单片机的三个I/O引脚对DS1302的SCLK、I/O、和RST进展控制，51单片机的P2.0,P2.1和P2.4分别与DS1302的SCLK,I/O和RST相连,DS1302的主电源VCC2与系统电源VCC相连。DS1302实时时钟:DS1302时钟芯片包括实时时钟（日历）和31字节的静态RAM,它通过一个简单的串行接口与微处理器通信，实时时钟提供秒，分，时，日，周，月，年等信息，对于小于30天的月和月末的日期自动进展调整，还包括闰年校正的功能，时钟的运行可以采用24h或带AM/PM的12h格式。（1） DS1302的控制字格式图3-2DS1302的控制字格式DS1302的时钟控制字最高有效位（位7）必须是逻辑1,如果它为逻辑0,那么不能把数据写到DS1302中；位6如果为0,那么表示存取日历时钟数据，为1表示存取RAM数据；位51（A4AO）指示操作单元的地址，最低有效位（位0）为0表示进展写操作，为1表示进展读操作。控制字总是从最低位开场进展输入/输出。DS1302的读/写时序图3-3DS1302的读/写时序图在控制指令字输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302,数据输入从低位即位0开场；同样，在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到高位70（3） DS1302的时钟存放器图3-4DS1302的时钟存放器图DS1302共有12个存放器，其中有七个存放器与日历，时钟相关，存放的数据位为BCD码形式。时钟存放器的第8个字节是写保护存放器。当WP为“1的时候是开启写保护，这个时候是制止对DS1302进展写操作的。当WP为“0的时候是关闭写保护，这个时候才能对DS1302进展写操作。按键扫描电路：按键扫描电路模块主要用于对日历时间的修改，由四个按键组成，分别是：选择键，数值加键，数值减键和返回键。其中，选择键用于选定要修改的时间工程，如年、月、日数值加键和减键用于对修改项的数值加减操作，返回键用于修改完成后的启动计时。3.3.2软件设计主程序:图3-5主程序流程图液晶初始化显示DS1302设定的初始化时间；按键扫描更改显示时间，使之与当前实际时间对应；将更改后的时间送到液晶显示，启动计时。时间调整程序：图3-6时间调整子程序流程图调整时间用四个调整按键，分别定义为选择键，数值加键，数值减键，返回键。在调整时间过程中，首先要按下选择键，在显示屏上会显示对应的要调试的时间项光标闪烁，然后可对数值进展加或减的操作，时间调整完毕后按返回键从当前调整的时刻开场计时。时间调整程序流程图如图3-6所示。3. 4实验结果将程序下载到系统，加电后液晶屏显示程序设置的初始化时间，通过按键选择、力口、减可对年、月、日、周、时、分、秒几个时间进展更改，更改完成后按下返回键从更改的时间处开场计时。图3-7设计测试结果图第4章基于nrf24L01的无线通讯系统的设计3.1 设计要求(1)实现两个单片机之间的点对点通讯,最大通讯距离为100米。一(2)主机按"K1K4，发送“广9，从时机接收到相应的字符并用数码管显JO(3)主从机可以随时调换角色。3.2 系统组成本系统主要由单片机最小系统和无线收发芯片nrf24L01模块组成。单片机在整个系统中起到控制无线短距通信的作用。由NRF24L01无线通信收发模块实现无线数据传输。整个系统有发送和接收两局部，当主机设置为发送模式时，通过SPl时序给既定的发送缓冲区写入数据。当从机设置为承受模式时，通过SPl从相应的接收缓冲区读出数据，并在数码管上显示。3.3 系统设计4. 3.1硬件设计NRF24L01£输入是AT89C52专主要功能7EFmrr11rhFcl的i入字符W主控模块实现数据的储存、处理，将各模块联系起来协调1602主要功能就是显示作用，将键盘输入或接收到的信.NRF24L01模块：nrf24L01模块实际上就是TErFTi唯必要的电容电阻电感和一个天线，然后留出了和单片机通信的SPl和IRQ中断引脚。NRF24L01,任何单片机可以驱动，带硬件SPI口的单片机，可以配置好SPl外设以后驱动，没有硬件SPI口的单片机，可以用IO口模拟SPI时序通信。NRF24L01是一个数字芯片，内部有假设干存放器，例如数据存放器、配置存放器、状态存放器等。单片机通过SPI口，首先配置好NRF24L01的配置存放器，诸如频道，通道，地址，接收还是发送模式等等。然后分两种情况：(1)如果配置为了发送模式，就可以发送数据了，发送完数据以后，IRQ引脚会拉低，所以观察IRQ引脚就可以知道有没有发送成功；(2)如果配置为了接收模式，就需要不断的观察IRQ引脚，1RQ引脚正常是高电平，如果接收到数据，就会变成低电平，所以观察这个引脚就知道有没有接收到数据。在做NRF24L01的通信程序时，最好拿两个一样的单片机，做一样的程序(除了一个配置未发送，一个配置为接收)。首先要确保单片机和NRF24L01能够正常的SPl通信，这就需要验证。验证方法是：找一个可读可写的存放器，先写进去，然后再读出来，如果数据一样，那么SPl通信就正常，如果读出来的数据和写进去的数据不一样，说明无法通信。两个nrf24101通信，需要满足3个条件一样：(1)频道一样(设置频道存放器RF_CH)(2)地址一样(设置TX_ADDR和RX_ADDiLPO一样)(3)每次发送接收的字节数一样(如果设置了通道的有效数密宽座为n,那么每次发送的字节数也必须为n,当然，n<=32)NRF24L01可以进展一对多相互通信，官方手册上说，nrf24101可以一对六，指的是自身的通道有6个，而且这种模式只能是1收6发，不能1发6收。我们一般用nrf24101的通道0,通过改变频道和地址来实现1对多的互发。它属于2.4G芯片，但实际上，可以在2.4G到2.5G之间的频道上通信，一共有125个频道，它的地址是5字节的。所以用这种方式，可以实现一对无数的通信。但这只是理论数值，实际上由于环境中的各种干扰，通信太多就会混乱。实现一对多通信的一种最常用的方法就是跳频通信，其实就是换频道。原理是：假设现在1对IO通信相互收发数据，给10个节点的NRF24L01设置为不同的频道，如102030主机的NRF24L01,要想获得某个节点的数据，就设置为某个节点的频道，然后收发数据，完成以后，可以再去和另外一个节点通信。由于单片机运行速度快，挨个获取10个节点的数据，所用的时间也很短。4.3.2软件设计Kl键按下配置为发送模式,发送数字14.4实验结果能实现个两个系统之间的通信。按下其中一个板子的KlK4键，另一个板子的数码管分别显示广4；最大通信距离约为室内27米。设计总结在本次的设计中，共有四次设计的实现。设计基本由MCU最小系统模块(包含电源电路、时钟电路和复位电路、按键电路模块、显示电路模块和具体的功能模块电路组成。完成设计的前提是熟练掌握每一个模块的操作并将它们有机地结合起来。对于单片机最小系统，作为所设计系统的主控制器，需要了解其不同的端功能及连接；对于按键电路，需要掌握按键扫描的原理，包括独立按键和矩阵按键；显示电路主要包括数码管显示和LCD液晶屏显示，应熟悉其初始化方法及显示原理，为所涉及的系统选择较为合理的显示器件模块；具体的功能模块是四次设计中分别用到的DS18B20模块、AT24C02模块、DS1302模块和NRF24L01模块，这是我们学习与研究的重点，要学会各模块芯片的初始化、写、读等时序并将其转换为可执行的程序。
