南京信息工程大学电力系统分析期末复习题.docx

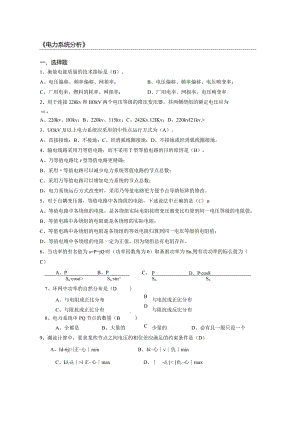

电力系统分析一、选择题1、衡量电能质量的技术指标是（B）。A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D、厂用电率、网损率、电压畸变率2、用于连接220kv和IlOkV两个电压等级的降压变压器，其两侧绕组的额定电压应为（D）oA、220kv、llOkv；B、220kv、115kv；C、242Kv.12IKv；D、220kvI21kv,>3、UOkV及以上电力系统应采用的中性点运行方式为（A）。A、直接接地；B、不接地；C、经消弧线圈接地；D、不接地或经消弧线圈接地。4、输电线路采用乃等值电路，而不采用T型等值电路的目的原因是（B）。A、乃等值电路比r型等值电路更精确；B、采用等值电路可以减少电力系统等值电路的节点总数；C、采用万等值电路可以增加电力系统的节点总数；D、电力系统运行方式改变时，采用乃等值电路更方便节点导纳矩阵的修改。5、对于自耦变压器，等值电路中各绕组的电阻，下述说法中正确的是（C）oA、等值电路中各绕组的电阻，是各绕组实际电阻按照变压器变比归算到同一电压等级的电阻值；B、等值电路中各绕组的电阻就是各绕组的实际电阻；C、等值电路中各绕组的电阻是各绕组的等效电阻归算到同一电压等级的电阻值；D、等值电路中各绕组的电阻一定为正值，因为绕组总有电阻存在。6、当功率的有名值为s=P+jQ时（功率因数角为0）取基准功率为Sn,则有功功率的标么值为（C）A、PB、PC、Pd、Pcos8Sncos¢>SnsinSnSn7、环网中功率的自然分布是（D)A、与电阻成正比分布B、与电抗成正比分布C、与阻抗成正比分布D、与阻抗成反比分布8、电力系统中PQ节点的数量（B)A、全都是B、大量的C、少量的D、必有且一般只设一个9、潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（D）A、Id-6j|>|正-心minB、I£-心v仇minC、Ii-i>l正-心maxD、-i<仇-心max10、在同一时间内，电力网的电能损耗与供电量之比的百分值称为（B）A、负载率B、网损率C、供电率D、厂用电率二、填空题（每空1分，共10分）1 .降压变压器高压侧的主分接头电压为220kv,若选择+2X2.5%的分接头，则该分接头电压为231KV。2 .电力系统中性点有效接地方式指的是中性点直接接地。3 .输电线路的电气参数包括电抗、电导、电纳和电阻°4 .输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路遒定电医_的数值差。5 .电力系统的潮流分布一般是用各节点的电压和3表示。6 .调整发电机组输出的有功功率用来调整电力系统运行的Ui7 .架空线路开路时，其末端电压比首端电压8 .用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵ZSC的非对角元素为零。9 .系统中发生单相接地短路时故障点短路电流的大小是零序电流的3倍。10 .减小输出电元件的电抗将提高（改善）系统的静态稳定性。三、判断题（每小题1分，共10分）1、分析电力系统机电暂态过程时，通常认为电磁暂态过程已经结束，即不再考虑发电机内部的电磁暂态过程。（）2、短路冲击电流出现在短路发生后约半个周期。（）3、不管发电机的各个绕组是由超导体还是非超导体构成，短路电流中的非周期分量都将逐渐衰减到零。（X）4、当发电机定子绕组之间的互感系数为常数时，发电机为隐极机。（）5、电力系统发生不对称短路时，不仅短路点三相参数不对称，电力系统其他部分三相参数也将成为三相不对称的。（×）6、不对称短路时,发电机机端的零序电压最高。（×）7、同步发电机转子的惯性时间常数JT反映了转子惯性的大小。（）8、短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值。（）9、切除部分负荷是在电力系统静态稳定性有被破坏的危机情况下，采取的临时措施。（）10、变压器中性点经小电阻接地可以提高接地短路情况下电力系统并列运行的暂态稳定性。四、名词解释（每小题3分，共15分）1、标幺值。实际有名值（任意单位）基准值（与有名值同单位）2、电压偏移。指的是线路始端、末端电压分别与线路额定电压的数值差。3、无功功率平衡。所谓无功功率平衡就是要使系统的无功电源所发出的无功功率与系统的无功功率负荷及网络中的无功损耗相平衡4、短路的概念。所谓短路是指一切不正常的相与相之间或相与地之间发生通路的情况。5、电力系统的暂态稳定性。指电力系统在正常运行时，受到一个大的扰动后经过一个暂态过程能否达到新的稳定运行状态的能力。五、简答题（每小题5分，共25分）1、各中性点运行方式的使用情况如何？220kv及以上的电力网都采用中性点直接接地方式。在我国IlOkV电力网大部分采用直接接地方式。2060kv电力网，通常采用经消弧线圈接地或者不接地方式。310kv电力网,一般采用中性点不直接接地方式，Ikv以下电力网，中性点可接地，也可不解地。380220v电力网，中性点直接接地。2、电力系统的主要特点是什么？（1）与国民经济各部门和人民生活关系密切。（2）电能不能储存。（3）暂态过程非常短暂。3、架空线路的电阻、电抗、电纳和电导是怎样计算的？线路参数计算公式为（1）电阻（Km）每相导线单位长度的电阻r,=-S（2）电抗（Km）%,=0.14451gj-+00157;r.n(3)电纳(S/Km)b、=Xl(T6；IgrP(4)电导(S/Km)由绝缘子的泄露和电晕现象决定，g通常很小，可忽略不计。UL4、简述电力系统采用标幺制的好处。1)三相电路计算公式与单相电路计算公式完全相同，线电压的标幺值与相电压的标幺值相等，三相功率标幺值与单项功率标幺值相等；(2)只需确定各电压级的基准值，而后在各自的基准值下计算标幺值，不需要进行参数和计算结果的折算；(3)用标幺值后，电力系统的元件参数比较接近，易于计算和结果进行分析比较。5、简述正常三相电力系统的稳态运行条件。三相电力系统满足系统经济性运行的要求，每一台发电机的输出必须接近于预先设定值；必须确保联络线潮流低于线路热极限和电力系统稳定极限；必须保持某些中枢点母线上的电压水平在容许范围内，必要时用无功功率补偿计划来达到；区域电网是互联系统的一部分，必须执行合同规定的输送至邻网的联络线功率计划；用故障前的潮流控制策略使事故扰动效应最小化。六、计算题(每小题10分，共20分)1、有一回电压等级为IIOkV,长为20Okm的输电线路，lr=0.1km,电抗x=0.4Ckm,电纳b=2.84×10-6Skm,试画出其等值电路并计算电力线路等值阻抗及对地导纳。Z-1I_YY=-Z=22Z=(r+Jxl)L=(O+0.4)×200=20+80Y/2=ylL2=(72.84X1(6X200)/2=2.84×104S2、已知200km长的输电线，R=0.1km,L=2.0mHkm,C=0.01Fkm,系统频率为50Hz。使用(1)短线路，(2)中程线路，(3)长线路模型求其兀形等效电路。解：单位长度的阻抗和导纳分别为：Z=(0.1+j2×103×2×60)CZKm=(0.1+j0.75)Km=0.76Z89.2oKmy=j0.01×1O6×2×605?=j3.S×06Shn(I)短线路模型为:Z=z=152/82.9。WY2=05(2)中程线路模型为：Z=152Z82.9oW=y=3,8×10-4Z90o5(3)长线路模型为：Y=yl=1.6×0jS=zF=0.34Z89.6°ZC=447.2Z-0.4e”=e2.4o-je34I/。34117d=0.943+0.33y2sinhlel-e"=/0.66sinhy/=0.33/2coshy/=2×0.943coshl=0.943Z'=ZCsinhl=447.2Z-0.4°×0.33Z90*=147.6Z89.6°2瑞舒=赤k*sf-3
