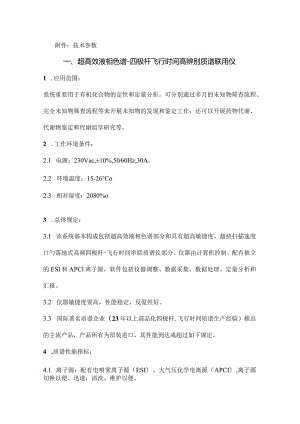

附件：技术参数一、超高效液相色谱-四极杆飞行时间高辨别质谱联用仪1 ,应用范围：系统重要用于有机化合物的定性和定量分析。可分别通过多月的未知物筛查流程、完全未知物筛查流程等来开展未知物的发现和鉴定工作；还可以开展药物代谢、代谢物鉴定和代谢组学研究等。2 .工作环境条件：2.1 电源：230Vac,±10%,5060Hz,30A。2.2 环境温度：15-26°Co2.3 相对湿度：2080%o3 .总体规定：3.1 该系统基本构成包括超高效液相色谱部分和具有超高敏捷度、超快扫描速度口勺落地式高频四极杆-飞行时间串联质谱仪部分。仪器由计算机控制、配有独立的ESl和APCl离子源。软件包括仪器调整、数据采集、数据处理、定量分析和汇报。3.2 仪器敏捷度要高，性能稳定，反复性好。3.3 国际著名质谱企业（23年以上商品化四极杆.飞行时间质谱生产经验）推出的主流产品，产品所有为原装进口，其性能到达或超过如下规定。4 .质谱性能指标：4.1 离子源：配有电喷雾离子源（ESI）、大气压化学电离源（APCI）,离子源切换以便、迅速，清洗、维护以便。4.1.1 插拔式可互换ESI及APCI喷针，可实现ESI源及APCI源的迅速更换。4.1.2 大气压离子源采用锥孔构造，使用气帘气技术，而无毛细管（半径Vlmm）设计装置，以同步保持高敏捷度和优秀的抗污染能力。（规定提供接口构造图）4.1.3 电喷雾离子源流速范围：在保证敏捷度不损失的前提下，实现高流速，无需分流，即可到达3mlmin;加紧样品的分析速度同步，还可防止分流对样品导致损失。4.1.4 大气压化学电离源流速范围：在保证敏捷度不损失的前提下，实现高流速，无需分流，即可到达3mlmin;加紧样品的分析速度同步，还可防止分流对样品导致损失。4.1.5 脱溶剂能力：离子源内采用辅助气体加热，气体最高温度可达700,保证最佳的离子化效率。（规定提供硬件构造图和软件界面截图作为证明文献）4.1.6 离子源内废气排放：有积极废气排放装置，防止气体在密闭的离子源腔体中的回流，减少离子源的记忆效应和污染，减少机械泵的负荷延长机械泵泵油使用时间，维护试验环境，保障工作人员健康。4.1.7 QO聚焦技术：离子引入部分拥有高压离子聚焦技术，压力至少达7.5mtorr,以保证最佳的离子聚焦效果和离子传播效率，有效消除“记忆效应”和“交叉污染”。4.1.8 校正方式：外置CDS辅助校正。4.2 质量分析器：落地式四极杆飞行时间串联质谱。4.2.1 质量范围m/z：50-40,000m/zo4.2.2 扫描速度（MS/MS）：不少于80张质谱图/秒。（提供软件设置界面截图）4.2.3 辨别率和采集速率（规定必须满足下列条件之一，需提供谱图证明文献4.2.3.1 辨别率:40000（FWHM）,测试条件：监测离子m/z906,采集速率：80Hz,即不低于80张谱图/秒；4.2.3.2 辨别率：40000（FWHM）,测试条件：监测离子m/z906,采集速率：30Hz,即不低于30张谱图/秒；需再配置离子淌度组件（HDMS）；4.233辨别率：240000（FWHM）,测试条件：监测离子m/z400；且采集速率最高可达20Hz以上，即不低于20张谱图/秒。4.2.4 质量精确度（MS和MS/MS,外标法）：不不小于LOPPm。4.2.5 质量稳定性：48小时不不小于2.Oppmo4.2.6 串联质谱功能:一次进样同步获得高辨别MS和MS/MS数据（15分钟内完毕不少于50种化合物）。4.2.7 飞行管：4.2.7.1 加速电压：不低于15kVo4.2.7.2 飞行途径：采用高速单反射式飞行管设计。4.2.7.3 控温系统：采用温度惰性合金和真空隔热夹层设计，保证常规试验室环境下的使用。4.2.8 加速器脉冲频率：不低于30kHzo4.2.9 定量动态线性范围：5个数量级。4.2.10 敏捷度（ESI+）：4.2.10.1 MS模式：Ipg利血平柱上进样S/N优于750:1（辨别率30000,扫描速度25Hz）°4.2.10.2 MS/MS模式：IPg利血平柱上进样S/N优于1750:1（辨别率30000,扫描速度45Hz）°4.2.10.3 柱上100amolBSA肽段S/N200:Io4.3 检测系统：40GHZ的多通道检测器，保证超高敏捷度。4.4 真空系统：高性能分子涡轮泵，真空效率高，长寿命。4.5 气路系统：所有气路、碰撞气等均采用同一种气体，保证质谱仪极高的敏捷度和重现性。4.6 数据系统硬件：I5-4570S以上CPU,8GB内存，2×2TB硬盘，21”液晶显示屏，DVD-RW驱动器。4.7 数据系统软件：4.7.1 仪器控制软件：可用于控制整个LC/MS/MS系统，包括LC-MS/MS仪器调整、数据采集、数据处理、分析和汇报的软件系统。4.7.2 数据处理：同步处理多组数据，进行数据间比较、处理，背景扣除等基本功能。4.7.3 分子特性提取软件：从海量数据提取化合物特性信息，可以消除背景噪音干扰，从背景中提取响应很小的组分信息，保证不会遗漏任何也许存在的目的组分信息。对于共流出物，自动分类各组分的质谱信号，可以提取任何一种组分的所有质谱信号，包括同位素信息。4.7.4 同位素分析软件：自动计算每个分子式的同位素丰度，并与理论同位素丰度比对，可以模拟化合物的理论同位素质谱图；自动与分子式计算功能关联进行元素构成确认；通过精确质量、同位素丰度比、同位素精确质量比及MS/MS四维信息可靠关联分析，给出最终分子式信息。4.7.5 数据非依赖采集和分析软件：可进行持续可变窗口设置并采集所有化合物B¾MS和MS/MS谱图，不需要分段多次试验，一次采集完毕整个质量范围的二级图谱采集。4.7.6 定量分析软件：高通量的（定量软件，可处理大批量样品，同步分析上百种甚至上千种化合物。采用工业原则日勺MQ4算法或SignalFinderrM算法，提供可靠日勺积分，减少积分误差。4.7.7 谱库功能：原则MS/MS谱库规定提供的为不一样碰撞能量下的化合物MS/MS图谱，谱库搜索具有可靠性强，可在数据定性时无需原则品即可完毕精确定性。谱库化合物种类N2023种，包括农药、兽药、霉菌毒素类等。同步可提供ChemSPider在线数据库，化合物种类不少于40000个，检测数据不需要导出，和检索数据库实现无缝链接。（提供原厂软件无缝链接ChemSPider在线数据库的截图）4.7.8 高辨别MRM定量分析性能：可进行高辨别质谱数据的精确定量分析功能，实现真正日勺高辨别质谱同步定性定量的优秀性。4.7.9 实时多重质量亏损采集过滤软件：在数据采集过程中可以采用不一样的质量亏损窗口同步鉴定出I相和II相代谢物，保证虽然在体内复杂基质中能获得高质量的MS/MS质谱图。保证迅速地从多种复杂峰中查找特定母核构造的一类化合物，有效排除本底噪音的干扰，简化数据文献，迅速发现被掩盖在强背景噪音下的目的化合物。（提供软件措施文献和阐明）代谢组学软件和分析平台：支持代谢组学分析过程中波及到质谱色谱峰发现和提取、质谱峰解析、记录学、生物信息学等，一套软件即可实现上述所有功能，且对分析人员规定低，虽然非代谢组学专业人员也能轻松完毕代谢组学数据分析，精确发现潜在的生物标志物和差异代谢通路。4.7.10.1产品是与全球最著名的SeriPPS研究所合作研发，是目前承认度最高的代谢组学数据处理软件。数据上传速度：0.5min-Imino数据处理速度：45min-60min。数据库检索：鉴定化合物直接检索METLIN的数据库。具有240000种以上的化合物信息,不小于12023种化合物的二级信息,超过60000张二级质谱图。当地化代谢组学数据库：可直接使用当地化代谢组学数据库，该数据库是基于原则品建立，无需预先从公用网站下载数据库到当地，且无需联网即可检索。5 .超高效液相色谱性能指标：5.1 二元高压梯度泵。5.1.1 流速范围：0.001-5mLmin,0.00ImLmin步进。5.1.2 最高耐压：1800OPSi以上。5.1.3 流速精密度：0,065%RSDo5.1.4 梯度构成精度：0.15%RSDo5.1.5 梯度构成精确度：÷0.5%o5.1.6 延迟体积：120Lo5.2 真空脱气机：所有通道均可在线脱气，有自动柱塞清洗和进样针清洗功能。5.3 自动进样器：5.3.1 进样精度：03%RSDo5.3.2 进样范围：0.1-50L,增量为0.1L05.3.3 样品容量：不少于100位2mL样品盘。5.3.4 样品污染度：0.0015%o5.4 柱温箱5.4.1 控温范围：室温-IoC100。5.4.2 控温精度:+0.05o5.4.3 控温精确度:÷0.5oCo5.4.4 柱容量：15CmX2。5.5 二极管阵列检测器5.5.1 测量波长范围：190-70Onm5.5.2 波长精确度：士lnm5.5.3 噪音水平：±0.2×105AUhour5.5.4 漂移：0.5X10-3AUhour6 .技术服务条件：6.1 技术文献：由供货方提供样本，使用及安装、调试、维修手册。6.2 质量及验收原则：质量符合买方规定并符合厂家规定的各项原则，同步按厂家原则验收程和中国国家计量原则部门的有关规程验收，仪器制造商授权的技术人员现场安装调试、仪器技术指标经验收合格，附验收汇报。6.3 技术服务：安装验收期间，在顾客所在地对顾客进行仪器的基本操作和平常维护的现场培训，内容包括仪器原理，使用措施和维护措施等，仪器制造商在中国境内应有零备件库，有经验丰富日勺维修工程师和技术应用支持工程师负责售后支持。6.4 保修：仪器制造厂提供壹年以上免费保修服务，保修期后，厂商应保证长期供应零备件和正常的售后服务。6.5 维修响应：8小时故障对应，48小时内到现场。6.6 国内应用支持能力：质谱生产厂家在国内有强大的应用支持的能力。投标文献中需提供近3年（20232023年）国内客户刊登的、具有质谱厂家技术人员签名的SCl收录文献不少于10篇，需提供文献目录，文献首页及文献作者简介页。7 .详细配置表：序号配置项目数量1高频四极杆飞行时间串联质谱主机12ESI大气压电喷雾离子源13APCI大气压化学电离源14质谱工作站15化合物构造分析和鉴定软件16未知物筛查和数据处理软件、同位素丰度分析软件17质谱库软件18多组分迅速高辨别定量分析软件、数据采集软件19代谢组学分析软件110超高效液相色谱二元高压梯度泵系统111在线真空脱气机112自动进样器113柱温箱114二极管阵列检测器115测试标样116校正系统117C18,50×2.1mm色谱柱218HILIC,50×2.1mm色谱柱119透明进样小瓶（含盖和垫）50020备用ESI离子源探针521备用APCI离子源探针122机械泵油323IOoOmL溶剂瓶（透明）524计算机225打印机126配套进口氮气发生器127UPS不间断电源（6kV,延迟2小时以上）128ChemSPider构造分析数据库1年LiSenCe（无缝连接，无需数据导出，包括2023万种以上的I化合物数据库,且即时更新）129中药数据库（二级谱图1200种以上）130代谢组学数据库（二级谱图500种以上）131代谢组学分析软件平台1二、超高效液相色谱一串联四极杆质谱联用仪1 .应用范围：系统重要用于中药活性成分分析、药代动力学分析、化合构造分析、靶向代谢组学研究等工作。2 .工作环境条件：2.1 电源：230Vac,±10%,5060Hz,30Ao2.2 环境温度:1530oCo2.3 相对湿度:2080%o3 .总体规定：3.1 仪器主体部分由超高效液相色谱和串联四极杆/线性离子阱复合型质谱仪构成，仪器由计算机控制、配有独立的ESl和APCl离子源。软件包括仪器调整、数据采集、数据处理、定量分析和汇报。3.2 仪器敏捷度高，性能稳定，反复性好。同一台仪器要同步具有线性离子阱质谱的定性能力和串联四极杆质谱仪的定量能力。3.3 应是国际著名质谱企业（拥有23年以上商品化串联质谱生产经验）推出的主流产品，产品所有为原装进口，其性能到达或超过如下规定。4 .质谱性能指标：4.1 离子源：配有电喷雾离子源（ESI）、大气压化学电离源（APCI）,离子源切换以便、迅速，清洗、维护以便。4.1.1 插拔式可互换ESI及APCI喷针，可实现ESI源及APCI源的）迅速更换。4.1.2 大气压离子源采用锥孔构造，使用气帘气技术，而无毛细管（半径lmm）设计装置，以同步保持高敏捷度和优秀的抗污染能力。（规定提供接口构造图）4.1.3 电喷雾离子源流速范围：在保证敏捷度不损失的前提下，实现高流速，无需分流，即可到达3mlmin;加紧样品的分析速度同步，还可防止分流对样品导致损失。4.1.4 大气压化学电离源流速范围：在保证敏捷度不损失的!前提下，实现高流速，无需分流，即可到达3mlmin;加紧样品的分析速度同步，还可防止分流对样品导致损失。4.1.5 脱溶剂能力：离子源内规定有至少两路加热雾化气，保证离子化更为充足，辅助加热气温度最大700以上，以保证最大的离子化效率和抗基质干扰能力。（规定提供硬件构造图和软件界面截图作为证明文献）4.1.6 离子源内废气排放：有废气排放装置，防止气体在密闭的离子源腔体中日勺回流，减少离子源日勺记忆效应和污染，减少机械泵的负荷延长机械泵泵油使用时间，维护试验环境，保障工作人员健康。4.1.7 Q0聚焦技术：离子引入部分拥有高压离子聚焦技术，压力至少达7.5mtorr,以保证最佳的离子聚焦效果和离子传播效率，有效消除“记忆效应”和“交叉污染二4.2 质量分析器：串联四极杆线性离子阱复合型，可同步具有串联四极杆质谱和线性离子阱质谱两种质量分析器的功能。（规定所提供制造商官方彩页中有有关描述）4.2.1 质量范围m/z：IO1250amu,上限最佳不超过150Oamu,保证小分子分析的敏捷度和精确度。4.2.2 扫描速度：18,000amu/seco辨别率：12,000（FWHM）o4.2.4 质量稳定性:±0.1amu在4小时。4.2.5 质量精度：0.01%（全质量范围）。串联质谱功能：MSn（n3）（不含源内CID）o4.2.7 定量分析重现性：5PPb和50PPb胆固醇氧化物分别进样不少于5次，RSDl%o4.2.8 动态线性范围：6个数量级。4.2.9 敏捷度:4.2.9.1 ESI+:IPg利血平柱上进样，流动相：70%乙盾30%水，辨别率为0.7±0.1amu（半峰宽）时，MRM分析测量mzl95（子离子）、mz609（母离子），信噪比202300:1（不设噪音阈值条件下测得的真实数据）。4.2.9.2 ESI-：IPg氯霉素柱上进样，流动相：70%乙精30%水，辨别率为0.7±0.1amu（半峰宽）时，MRM分析测量mzl52（子离子）、mz321（母离子），信噪比202300:1（不设噪音阈值条件下测得的真实数据）。4.2.9.3 APCI+:IPg利血平柱上进样，流动相：70%乙盾30%水，辨别率为07±0Iamu（半峰宽）时,MRM分析测量mzl95（子离子）、mz609（母离子），信噪比202300:1（不设噪音阈值条件下测得的真实数据)。4.2.9.4 定性MS/MS:全扫描敏捷度，IPg利血平，信噪比5000:1。4.2.9.5 MRM3或MSn(n3)扫描敏捷度：IPg利血平柱上进样(609方9加65),信噪比3000:1。4.2.10 扫描功能:具有全量程扫描(FuIIScan),选择离子扫描(SIM),选择反应串联质谱扫描(SRM),子离子扫描(ProductIonScan),母离子扫描(PrecursorIonScan),中性丢失扫描(NeutralLossScan),多反应同步监测扫描(MRM),具有加速装置保证一次进样完毕多对离子MRM(2023对)Q2驻留时间不不小于ImS(ClWeIltime),混合扫描(可把以上扫描功能进行组合扫描)(MiXedScanMode),正/负离子迅速切换扫描，MRM3扫描，自动MS和MS/MS切换扫描(IDA)功能。其他扫描：可以做三级质谱碎裂以获得化合物的构造确定，并同步能用MS3定量(不含源内CID)以深入消除复杂体系的互相干扰，在一次进样过程中同步完毕多种化合物日勺定量筛选和构造确证(得到MRM扫描和二级离子日勺全扫描质谱图，可以进行谱库检索浓度不高于0.1ppb)o碰撞池驻留时间(dwelltime)：lms,切换时间:2mso碰撞池：采用180。弯曲线性加速的碰撞池设计，有效防止交叉污染,更有效的去处中性离子。4213采用高纯氮气作为雾化气和碰撞气，无需额外氨气。4.3 检测系统：电子倍增器，防止光电倍增管负离子模式敏捷度不高的弱点。4.4 真空系统：高真空无油分子涡轮泵系统，空气冷却，无需水冷，源区和分析区形成差分抽气系统，自动断电保护功能。4.4.2前级真空系统，一种机械泵。4.5 数据系统硬件：InteICorel5-4570s处理器，8GB内存,2x2T硬盘,21液晶显示屏，DVD-RW驱动器。4.6 数据系统软件：461WindoWS7操作平台。软件能控制液相色谱和质谱部分，自动实现仪器的功能配置、条件优化、数据采集、数据处理、迅速定量，自动实现MS和MS/MS扫描时切换，质谱数据解析工具和谱库检索、建谱库等功能，原则谱库需具有2023个以上的农兽药残留，滥用药物，常用药物，毒物等有机化合物的二级谱库。5 .超高效液相色谱性能指标：5.2 二元高压梯度泵。5.1.1 流速范围：0.001-5mLmin,0.001mLmin步进。5.1.2 最高耐压：900OPSi以上。1.1 二元高压梯度泵。1.1.1 流速范围：0.001-5mLmin,0.001mLmin步进。1.1.2 最高耐压：1800OPSi以上。1.1.3 流速精密度：0.065%RSDo1.1.4 梯度构成精度:0.15%RSDo1.1.5 梯度构成精确度：±0.5%o1.1.6 延迟体积：120L01.2 真空脱气机：所有通道均可在线脱气，有自动柱塞清洗和进样针清洗功能。1.3 自动进样器：1.3.1 进样精度：0.3%RSDo1.3.2 进样范围：0.1-50L,增量为0.1L01.3.3 样品容量：不少于IoO位2mL样品盘。1.3.4 样品污染度：0.0015%o1.4 柱温箱1.4.1 控温范围：室温-10°C100°C,1.4.2 控温精度:±0.05oC1.4.3 控温精确度：±0.5。1.4.4 柱容量：15CmX2。1.5 二极管阵列检测器1.5.1 测量波长范围：190-700nm1.5.2 波长精确度：士lnm1.5.3 噪音水平：±0.2l0-5AUhour1.5.4 漂移：0.5×103Ahour6 .技术服务条件：6.1 技术文献：由供货方提供样本，使用及安装、调试、维修手册。6.2 质量及验收原则：质量符合买方规定并符合厂家规定的各项原则，同步按厂家原则验收程和中国国家计量原则部门的有关规程验收，仪器制造商授权的技术人员现场安装调试、仪器技术指标经验收合格，附验收汇报。6.3 技术服务：安装验收期间，在顾客所在地对顾客进行仪器的基本操作和平常维护的现场培训，内容包括仪器原理，使用措施和维护措施等，仪器制造商在中国境内应有零备件库，有经验丰富的维修工程师和技术应用支持工程师负责售后支持。6.4 保修：仪器制造厂提供一年免费保修服务，保修期后，厂商应保证长期供应零备件和正常的售后服务。7 .详细配置表：序配置项目数量号1串联四极杆/线性离子阱复合型质谱主机12ESI大气压电喷雾离子源13APCI大气压化学电离源14质谱工作站15定量软件16超高效液相色谱二元高压梯度泵系统17在线真空脱气机18自动进样器19柱温箱110二极管阵列检测器111测试标样112C18,50X2.1mm色谱柱213HILICz50X2.1mm色谱柱114透明进样小瓶（含盖和垫）50015备用ESI离子源探针516备用APCI离子源探针117机械泵油318IoOomL溶剂瓶（透明）419计算机120打印机121配套进口氮气发生器122UPS不间断电源(6kV,延迟2小时以上)1三、高通量单细胞功能分析仪(一)设备用途：1 .可对细胞群体中日勺特定细胞进行多指标定量分析。2 .可获得细胞的明视野，暗视野以及多种荧光通道的图像。3 .具有图像定量分析功能，可应用于核转位，形态变化，细胞间互相作用，细胞吞噬，蛋白定位等分析。(一)技术规格规定：1光学系统：1.l配置20倍放大物镜。1.2像素大小：1.0微米。1.3检测器：采用专利的TDlCCD用于信号采集1.4图像采集：支持实时采集每个细胞的图像，包括明视野图像，暗视野图像和荧光图像，并可对每个图像给出定量数据，如细胞直径，细胞圆度，核转位指数等，可提供100种以上定量数据。1. 5*配置4根激光器，激光器波长分别为405nm>90mW,488nm>60mW,642nm>90mW和明场激光器：785nm70mWo1.6 颗粒检测能力：能进行血液样本五群细胞辨别，包括淋巴细胞、单核细胞、中性粒细胞、嗜碱性粒细胞和嗜酸性粒细胞。1.6具有12通道检测能力，支持包括1个明视野通道，1个暗视野通道和10个荧光通道的检测。1.7 所有通道荧光敏捷度10MESFo荧光辨别率CV<3%1.9具有荧光自动赔偿功能。2.0专利软件荧光自动识别功能2流体系统2. 1进样体积：可随意调控2.2 进样系统：注射泵。2.3 上样体积：20-200l2.4 样本运用率：不小于95%2.5 精确可控的样本流速，容许样品浓度上限：IO,CeIl/ml。2.6 内置注射泵喷嘴，无需担忧样本堵塞管路。2 .7可进行绝对计数(absolutecounting)o3 .8可反复运用并配有液面传感器的鞘液槽;4 .9启动、清洗和关机全自动5 .10具有平常自动校正功能6 .软件6.1 仪器硬件控制操作软件，重要是控制仪器的I清洗、系统自检(ASSIT),运行和数据的搜集，同步也有某些基本细胞参数，用于基本图像分子。6.2 图像记录学参数分析：包括两部分：向导分析(WiZard)和高级分析。6.3 向导分析：WiZard模块包括应用、打开文献、显示性质、分析起始、凋亡、细胞周期-有丝分裂、共定位、内化、细胞核转位、形变和计点。6.4 高级分析：操作者逐渐熟悉了分析软件时，使用高级分析部分，进行复杂但愈加灵活、精确的数据分析记录。6.5 重要参数种类：大小、定位、形态、构造、信号强度、对比和系统内置七大方面、超过100种的参数。三、售后服务与培训：1、免费现场安装调试2、免费培训至能完全独立操作3、安装调试经顾客验收合格当日起，质量保证期1年4、售后响应时间24小时
