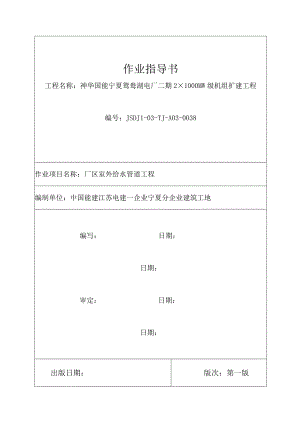

作业指导书工程名称：神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程编号：JSDJ1-03-TJ-A03-0038作业项目名称：厂区室外给水管道工程编制单位：中国能建江苏电建一企业宁夏分企业建筑工地编写：日期：日期：审定：日期：日期：出版日期：版次：第一版1、合用范围2、编制根据3、工程概况4、参与作业人员资格规定5、重要机械及工、器、具6、施工准备7、作业程序8、作业措施、工艺规定及质量原则9、安全、文明施工措施10、强制性条文Ik工序交接及成品保护12、环境管理13、绿色施工与节能减排14、职业健康安全危险源辨识与风险评价、控制措施15、重要进度计划合用范围本方案合用于神华国能宁夏鸳鸯湖电厂二期2×100OMW级机组扩建工程A标段厂区给水管道安装。2、编制根据2.1建筑工程施工质量验收统一原则GB50300-20232.2给水排水管道工程施工及验收规范GB50268-20232.3建筑地基基础工程施工质量验收规范GB50202-20232.4砌体工程施工质量验收规范GB50203-20232.5混凝土构造工程施工及验收规范GB50204-20232.6建筑地基处理技术规范（JGJ79-2023）2.7施工现场临时用电安全技术规范JGJ46-20232.8建筑工程施工现场供用电安全规范GB50194-20232.9建筑施工安全检查原则JGJ59-20232.10电力建设施工质量验收及评价规程（第1部分：土建工程）DLT5210.1-20232.11工程建设原则强制性条文（电力工程部分）2023版2.12工程建设原则强制性条文（房屋建筑部分）2023版2.13电力建设安全健康与环境管理规定国电电源（2023）49号2.14电力建设安全工作规程（火力发电厂部分）DL5009.1-20232.15厂区室外生活、消防给水管道安装图F1642IIS-S05012.16神华国能宁夏鸳鸯湖电厂二期2X1000MW级机组扩建工程A标段土建专业施工组织设计3、工程概况及工程量3.1本工程为神华国能宁夏鸳鸯湖电厂二期2×IoOOMW级机组扩建工程A标段厂区室外给水管道工程。给水管道包括生活给水、消防给水，生活给水管道材料采用DNlOO钢骨架塑料复合管，工作压力0.5MPa,管道之间为电熔焊接连接，管道与阀门之间为电熔法兰连接，管道埋深为自然地面向下1.2m左右阀门井采用D1200砖砌圆形立式闸阀井。消防给水管道采用（DN200、DN250、DN300）的焊接钢管，工作压力0.9MPa,管道之间为焊接连接，管道与阀门之间为法兰连接，管道埋深为自然地面向下1.5m左右，消火栓采用室外地下消火栓SAlOO/65型，采用GH4型环氧煤沥青冷缠带加强级防腐。阀门井采用砖砌圆形立式闸阀井D1200阀门井盖为DN800球墨铸铁。3. 2重要工程量记录表：项目工程量项目工程量项目工程量钢骨架塑料复合管DNlOOIlOOm挖方9195m3阀门井10座焊接钢管DN200510m填方8612m3室外消火栓25座焊接钢管DN250385m砖砌体38m3焊接钢管DN350565m砂石垫层563m34、参与作业人员资格规定4. 1所有施工人员必须通过三级安全教育，考试合格方准上岗；具有较强的安全意识。5. 2所有施工人员工作前必须通过技术交底，方可进入施工现场，应具有较强的质量意识。4.3焊接人员0¾准备及规定1. 3.1焊工应获得对应位置项目的施焊资格，持证上岗，焊工不容许超过资格证范围施焊。4. 3.2焊工施焊前应熟悉作业方案，参与技术交底，严格按规定施焊。4.4技术人员应深入现场，根据技术措施进行技术监督和指导。4.5焊接材料的准备及规定4 .5.1焊接时室外有风，应搭设帐篷，以到达防风、防雨、防雪的目的。5 .5.2机具检查：焊工施焊前应检查焊机、焊枪等与否处在完好状态，并检查氧气纯度与否满足焊接规定。4.6 工机具的准备及规定4. 6.1本项目施焊的焊工要保证每人配置一台逆变直流焊机，且完好能正常使用。5. 6.2焊机按规定摆放到位有序，接线接零完好，有防风、防雨措施；焊机必须挂牌标示清晰,符合规定规定。6. 6.3焊工常用的施工工具配置齐全。4.7 特殊工种工作人员均应持证上岗，挖机及驾驶员必须要有操作证。4.8 施工班组长应能识图，并有较强的施工组织能力。4.9 所有现场操作人员均应服从管理人员统一指挥、统一调度。5、重要机械及工、器、具序号名称型号规格单位数量备注1逆变电焊机ZX7-400S台3性能良好2焊钳300A只6检查合格3榔头/把3/4扁铲/把3/5钢丝刷/把4/6角磨机100型个4检查合格序号名称型号规格单位数量备注7角磨片IOo型片50检查合格8防护眼镜/副4/9电焊手套/双20/10面罩/个4/11护目玻璃10#块35/12挖掘机PC220加反铲Zx1/13自卸汽车20TZx4/14装载机ZL40BA1/15三鼎全站仪/台1检查合格16工水平仪/台1检查合格17复合管电焊机/台2/多种工器具在施工前应就位，并进行清点、检修，可随时投入使用。多种仪器、仪表必须经检查合格并有校验证明。6、施工准备1.1. 组织合理0施工机械设备进场，所进机械设备保证其具有良好0持续运行能力。对多种施工机具严格按操作规程使用及养护，同步应具有备用设备。6.2、施工人员准备序号作业人员工种资格规定人数备注1技术员可以审清本项目施工图纸，领会设计思想，掌握施工工艺，熟悉施工质量和安环规定。1/2班组长熟悉本项目施工B¾工艺流程，能有效组织好施工人员按照作业指导书的规定施工，熟悉施工质量和安环规定。1/3安全员具有现场工作经验，熟悉安全管理规定1持证或接受有关培训4质量员掌握本项目验收技术规范、质量原则，懂得施工工艺，爱岗敬业。1持证5焊工掌握焊接工艺及有关规定。4持证6普工具有现场工作经验，熟悉安全管理规定56. 3现场基础轴线控制网及水平高程基准点已交接。7、作业程序6.1. 本着开挖一次，将沟内所有给水管道所有施工完毕的原则进行开挖和施工。每一开挖区段内所有给水管道所有安装完毕后将这些管道进行连通，同步进行水压试验，合格后回填，然后继续进行下一区段施工。7. 2工艺流程详细如下：定位放线一挖土及破路f基础处理一管道安装f水压试验f阀门井砌筑一回填&作业措施、工艺规定及质量原则8.1施工措施8. 1定位及高层控制：根据厂区控制网为基准点，使用全站仪按照管道中心坐标点进行定位，定位完毕的坐标点需做好标识。为减少高程控制0¾误差，由专业测量人员根据厂区控制网将水准点转测到基坑周围，开挖过程中以此点对基坑内0开挖标高及基础高程进行控制。开挖完毕后重新以厂区控制网高层对基坑开挖及管道高程进行复核。8. 2挖土及破路土方开挖采用机械开挖与人工挖土相结合，以机械为主，人工为辅（机械开挖至设计底标高上200mm,余下为人工清基，由挖掘机挖走）。清基应根据挖掘机的进度配置人员，不可太滞后，清基土随清随运走。管道安装施工工作面按两边各0.5m考虑，边坡为1:0.75,机械修整边坡，且人工配合修坡。开挖时，不得超挖，要有专人检查控制,对局部松土，安排人工用铁锹拍实，做到坡度一致，平整美观，余土及时运走。8. 2.2标高按高程控制桩上高程点用水准仪往下测量控制沟底标高，当挖土靠近设计标高时，由人工进行清底至设计标高。8. 2.3在管沟侧边堆土时，应保证边坡B¾稳定，抛于沟边B¾土应距沟边两米以外，并对现场堆土进行人工修整，符合现场安全文明施工规定。8. 2.4开挖管沟的土方，在场地有条件堆放时，一定留足需用的好土，多出的土方应一次运至弃土处，防止二次倒运。8. 2.5土方运送采用20T自卸汽车运送，土方运往指定堆场堆放，弃土区设推土机配合堆高弃土，保证土场整洁不凌乱；运送道路派专人时刻打扫。在临时道路下的管道，破除前须通过业主同意，土方开挖后预留部分原土就近堆放整洁,堆土高度不超过1.5米，距沟槽边缘不不不小于2米，待施工完毕后回填。其他渣土采用卡特336反铲挖掘机进行转运、装车运至场外。风化岩层采用卡特336挖岩破碎机进行破碎后采用卡特336反铲挖掘机进行转运、装车运至场外。基坑挖分两层进行，第一次开挖至岩石顶面，邀请监理、业主、勘察等单位验收确认后，再进行下挖施工至垫层底以上30OnInb再采用人工清底。8. 3管道基础处理.垫层施工：管道地基处理前应先进行地基验槽，验槽合格后方可垫层施工，垫层铺设前管沟挖土清基到位，垫层采用中粗砂或石屑垫层，垫层厚度为200mm,采用挖机培填,人工铺设平整。平整过程中及时跟踪检查砂垫层标高，标高控制按5m一种点位间隔进行。.阀门井基础采用ClO混凝土垫层，垫层施工前在其边框上采用100mm高的木方（外用钢筋固定），形成围护构造。此围护构造必须牢固。垫层碎由搅拌站集中供料，浇筑时垫层中间部位要拉线控制好标高，垫层碎浇筑施工完毕后，用木抹子将其表面抹平。8. 4管道安装厂区室外生活给水管道采用钢骨架塑料复合管，消防给水采用焊接钢管，管材之间采用电熔套筒或其他电熔管件连接，焊接采用专用电焊机将管件与管材连接起来。管材与阀门之间用电熔法兰连接。焊接前对管子、管件、管道附件及阀门检查1、管子检查：D对所使用的管子查对材质证明，符合国家或行业技术原则；2）设计压力不小于0.1MPa的有缝管子使用前，应检查其焊缝检查汇报。3）管子表面的滑痕、凹坑、腐蚀等局部缺陷应作检查鉴定，凡经处理过后B管壁厚度不应不不小于直管计算厚壁，并作记录及提交检查汇报。4）检查合格B钢管应妥善保管，防止腐蚀。2、管件检查：1）对所使用的管件查对材质证明，符合国家或行业技术原则；2）法兰密封面应光洁，不得有径向沟槽，且不得有气孔、裂纹、毛刺或其他减少强度和连接可靠性方面的缺陷。3）法兰断面上连接螺栓的支承部位应与法兰结合面平行，以保证法兰连接时的端面受力均匀。4）法兰使用前，应按设计图纸校核各部尺寸，并与待连接设备上的法兰进行查对,以保证对的的连接。3、管道附件检查：1）螺栓及螺母的螺纹应完整，无伤痕、毛刺等缺陷，螺栓与螺母配合良好，无松动或卡涩现象。2）法兰H¾垫片材料应符合设计规定。如无详细规定期，可参照电力建设施工及验收技术规范管道篇DL-503卜94内附录A中表A50¾规定选用。4、阀门检查：D阀门安装前进行下列检查；A填料用料与否符合设计规定，填装措施与否对的。B填料密封处阀杆有无腐蚀。C开关与否灵活，指示与否对的。2）阀门安装前进行严密性试验，其严密性试验压力为铭牌压力B¾1.25倍。8.4.2生活给水管道安装，管道采用钢丝骨架塑料复合管，管材之间采用电熔套筒或其他电熔管件连接，焊接采用复合管电焊机将管件与管材焊接。管材与阀门之间用电熔法兰连接。给水管道在沟槽内连接，采用电熔连接时注意如下事项：（1）如管材需要切断要保证切口与管径垂直，切口位置的毛刺必须清理洁净。（2）熔焊前要保证电熔套筒内表面和封口表面清洁，不容许有污物、油等。（3）熔焊表面要洁净，处理完毕后使用塑料薄膜封住防止二次污染。（4）熔焊表面不容许有水，一旦熔区内有水直接影响焊接质量。（5）对于钢骨架复合管与钢骨架的收缩膨胀不一样，因此焊接时必须严格按焊接工艺参数，同步注意观测孔电熔套筒外表面温度。（6）阀门安装采使用方法兰连接。首先将阀门下的支墩做好，保证标高符合阀门安装规定。然后将阀门和电熔法兰进行连接。在拧紧螺栓的时候要先将螺栓和阀门垫所有安放好，然后开始紧固螺栓。紧固螺栓H时候规定对角拧紧，扳手每次行程不超过180oo以上工序施工完毕后，将阀门位置和角度调整好，然后与管道进行焊接。消防管道安装:1、主管道安装：1）定准管道中心线及标高后，将组合管段平稳起吊就位，不得急速起吊防止与物体相碰。2）对接管口时，为保证连接的两管同一中心及不错口。3）在地面进行与管件对接后，根据现场实际吊装状况进行互相连接组合。4）管道水平段的坡度方向及坡度保证按设计规定。5）管道对接时，保证管道平直度，检查平直度用直尺距接口中心20Omm处测量。6）阀门安装时，内部清洁、保持关闭状态，安装及搬运时不得手轮为起吊点。7）法兰连接时，保持法兰间的平行，其偏差不不小于（D为法兰外径）1.5D/1000,且不不小于2mm,并与管子轴线相垂直，平焊法兰内侧角焊缝不得漏焊，焊后清除氧化物等杂物。8）所有阀门连接自然，不得强力对接或承受外加重力负荷，并保证安装方向对时。9）法兰连接，使用同一规格螺栓，安装方向一致，紧固对称均匀，且螺栓露出螺母2-3扣。2、管道焊接及焊接施工措施：1）采用手工电弧焊的焊接措施，分打底和盖面两次焊接。2）焊前应检查对口装配状况，坡口型式和尺寸应符合下图规定（均为60-70oV型坡口，间隙23mm,钝边0.5lmm）°60-70*3）管道在组装前，应将坡口边缘1015m范围内的油、漆、锈、垢等清理洁净，直至露出金属光泽，并检查管端应无重皮、裂纹、毛刺等缺陷。4）焊件对口时应做到内壁齐平，如有错口，则局部错口值不得超过壁厚的10%,且不不小于Imnio3、打底焊及检查1）打底过程中应亲密注意焊枪的角度，注意熔池B保护。2）打底焊应保证根部熔透和坡口边缘熔合良好，要防止产生焊瘤或焊丝头粘在管子内壁，打底时应控制好电弧，焊枪摆动及送丝要均匀，不能靠送丝的力量来突出根部。打底层厚度一般在2.43mm左右。3）焊接过程中，应严格按照给定时工艺参数施焊，严禁采用大电流迅速焊接。4）打底焊结束应及时进行表面检查，确认无表面缺陷时再进行填充层焊接。4、盖面层焊接1）盖面层焊接前，要检查填充层与否将坡口基本填满，一般以低于坡口平面InInl为宜，这样既可保证在盖面时有清晰B坡口线，也不至于将盖面层焊接0¾太厚。假如填充层焊缝超过坡口平面或不平整时，可进行合适0¾打磨和补焊，以保证焊缝表面成形美观。2）盖面层焊接时，不容许将焊道焊得太厚或太宽，以防止熔池温度过高而影响成型和导致氧化、咬边等缺陷的产生。焊缝较宽时必须按照工艺规定进行多道焊，一般焊缝厚度以23mm,宽度中8un为宜。3）每一段焊缝停止后都应及时清渣，不容许留着焊渣进行接头或焊接下一道焊缝。4）盖面层焊接时，要注意控制好熔池B温度，一般状况下坡口两侧停留时间是焊缝中心0两倍管道除锈及防腐1、除锈：除锈采用磨光机手工除锈，规定彻底，到达露出光滑金属表面的程度。施工时不得使金属表面受损或变形，除锈完后用擦布将表面浮灰清理洁净。2、环氧煤沥青冷缠带防腐：钢管表面处理合格后，必须在返锈前尽快涂底胶。环氧煤沥青冷缠带层表面应平整、压边宽度均匀，粘接紧密。环氧煤沥青冷缠带外防腐管的留头长度为150±10mm之间，环氧煤沥青冷缠带防腐层总厚度要到达60m。3、环氧煤沥青工艺：使用前将漆料（A组份）、固化剂（B组份）按规定比例配置,搅拌均匀，熟化510分钟即可使用。涂料的配制量应在合用期内能使用完为止。钢管表面应先按照涂装前钢材表面处理规范规定的清洗措施进行处理，清除铁锈、油脂、灰尘、漆、水分和其他沾染物，钢管采用磨光机除锈。钢管表面预处理合格后，尽快涂底漆，底漆规定涂敷均匀、无漏涂、无气泡、无凝块，干膜厚度不应不不小于25mo钢管两端各留100150mm不涂底漆，待底漆表干后缠带。固化前涂第一道面漆。实干后、固化前涂第二道面漆，随即缠绕玻璃布。玻璃布要拉紧，表面应平整、无皱折和鼓包，压边宽度为2025mm,布头搭接长度为100150mm0玻璃布缠绕后即涂第三道面漆，规定漆量饱满，玻璃布所有网眼应灌满涂料。8.4.5管道试压给水管道安装完毕后管道进行水压试验，试压时将压力提高到设计压力（生活管道为1.OMPa,消防管道为1.4MPa）,稳压15min,当15min压力下降不超过0.03MPa时，将压力降至工作压力（生活管道为0.5MPa,消防管道为0.9MPa）,稳压30min,检查外观无漏水现象为试压合格，水压试验合格后方可回填。井室砌筑1、阀门井为。120Omm圆形立式砖砌井，消火栓井为。1200mm圆形砖砌井，井室采用Mu7.5机制砖，水泥砂浆采用M5.0,井壁外采用1:2水泥砂浆抹面20mm厚。2、工艺流程：井底垫层一砌筑井室一井室收口一预留支管的安装与井壁衔接处理一井身二次接高至规定高程一内外1：2防水砂抹面一安装井圈一井盖就位。3、施工砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖之间灰缝保持Icnio4、砖砌井室时，应随时检测井壁间尺寸，当需要收口时,如为四面收进，则每次收进不应不小于30mm；如为三面收进，则每次收进不应不小于50mm；砌筑检查井的内壁内壁抹面应分层压实，外壁用砂浆搓缝并应压实。5、砌筑阀门井井的预留管应随砌随安，预留管B管径、方向、标高应符合设计规定，管与井壁衔接处应严密不得漏水，预留支管口应用低强度等级砂浆砌筑封口抹平。6、当砖砌井身不能一次砌完，在二次接高时，应将原砖面0泥土杂物清理洁净，再用水清洗砖面并浸透。回填：回填土工程施工措施：D管沟回填应在管道安装完毕，并经试验和验收合格后方可回填。2）回填前应检查回填土质与否符合规定，不符合规定的土质不能回填。3）填土前应将沟内垃圾等杂物清理洁净。4）管道两侧及管顶以上回填，应同步从管道两侧填土分层扎实，每层厚度控制在20030Omnl之间。机械用蛙式打夯机，每层摊铺后，随即平整，扎实遍数不少于4遍,并一夯压半夯，夯夯相接，行行相连，验收合格后方可进行上一层回填。5）管顶上部500m内和管道两侧不得回填直径不小于100nIin的石块、砖块与大冻土。6）各管沟回填土完毕后，按照场平标高进行平整。8.2质量保证措施及质量规定8.2.1土方开挖容许偏差项目项次项Il容许偏差（mm）检方法1顶面标高0一50用水准仪检查2几何尺寸+20-0用经纬仪、拉线和尺量检查3表面平整20靠尺和宽尺检查4边坡偏陡不容许观测或用坡度尺检查8.2.2土方回填容许偏差项目项次项目容许偏差（mm）检验方法1顶面标高050用水准仪或拉线尺量检查2表面平整度20用2m靠尺和楔形塞尺检查8.2.3焊口质量控制原则1）焊口外观验收合格率达100乐且优良率不小于90%8.2.4水压试验焊口无泄漏。8.2.5重要质量规定1、表面质量检查1）焊工应对焊口表面质量进行100%自检，自检合格后，联络工地焊接质检员进行检查验收，工地质检人员的检查比例为100%。2）焊口表面质量检查指标与质量原则如下：表11焊口表面质量检查原则序号检查指标合格原则优良原则1焊缝余高02.5mm02mm2焊缝宽窄差3mmW2mm3弯折>1/1004错口不超过壁厚的J10%,且不不小于Imm5表面缺陷无裂纹、弧坑、气孔、夹渣8.2.6施工质量控制措施1、拖运及吊装已做防腐及保温层的管道，做好防护措施，防止损坏防腐及保温层。2、管道安装过程中做好临时封口措施，时时保证管道内部清洁。3、阀门、法兰连接时要用力均匀。4、严格按设计规定施工、严禁私自变更设计、严禁私自材料代用、严禁私自使用无合格证或无材质证明0原材料、非标制品。5、管道坡口加工应保证坡口型式对H¾,表面光洁、无毛刺，清理范围：管口内外1520mm处，将坡口表面及附近母材内、外壁的油、漆、垢、锈等清理洁净，直至发出金属光泽，加工完后，做好保护措施，防止损坏坡。6、严格进行三级验收，以保证工程质量优良率。实行班组自检，专业复检，质量监察部验收，质量监察部验收合格后由质量监察部申请监理或业主验收，质量管理部门做到一次检查验收合格率100%o7、把好焊材关：焊接材料直接影响着焊接质量。加强施工中焊材管理是保证工程优良的首要条件，因此对焊材的领、保、烘、发、用的五个环节进行严格控制。8、施工现场焊条保温桶必须盖盖，并且随用随取。9、做好技术交底工作,每个工程项目施工前，必须进行技术交底，交底应针对详细内容进行，必须详细、精确。凡因交底不清、不精确导致的质量问题由交底人负责。9、安全、文明施工措施9.1安全管理安全管理防备措施序号危险点/环境影响描述拟采用的风险控制措施1角向磨光机违章操作、设备缺陷引起伤害L加强技能方面B¾教育培训；使用时双手握持，严禁单手操作；双手施压用力均匀，用力不可过大；移动缓慢平稳；磨光机砂轮片时旋转方向不得朝向身体，对B戴好防护眼镜；2.焊缝返修打磨时，打磨沟槽不能太窄。需均匀序号危险点/环境影响描述拟采用时风险控制措施地磨成坡口状；3.砂轮片日勺有效半径磨损到原半径的三分之一时必须更换；角向磨光机每年进行检测合格后使用。2焊接时火星溅落或焊接皮带线发热引起火灾1 .施工前清除施工点及接地点周围易燃易爆物品，或采用可靠的隔离或防护措施；2 .合理运用多种隔离设施，焊接时，应常常检查自己工作区域周围B安全状况；3 .工作结束必须切断电源，仔细检查工作场所周围及防护措施，确认无火灾隐患方可离开。4 .在电缆桥架上铺设足够挡火星面积的铁皮或防火物件，现场设置监护人，配置适量灭火器。3交叉作业引起伤害事故施工时检查前后、左右、上下日勺施工状况及存在丛J安全隐患，确认隐患消除后才可施工。4焊接设备违章使用或缺陷引起0事故1 .设备及有关设备应放置稳妥并保持良好的J秩序，使之不会对附近日勺作业或对过往人员构成阻碍。2 .露天布置的焊接设备应布置在干燥的场所，并应有棚蔽。3 .焊接设备应有单独B电源控制器装置。4 .焊机的外壳均必须可靠接地，接地电阻符合规定，并不得多台串联接地。5 .焊钳及电焊导线B¾绝缘应良好；导线截面应与工作参数相适应。6 .焊钳应具有良好0隔热能力电焊机裸露0导电部位和转动部位必须装设防护罩；调整器摘下后，必须在机壳的孔洞上设防护罩；启、关焊机时，应加强对自身B保护。序号危险点/环境影响描述拟采用时风险控制措施5焊接、切割时误触临抛钢丝绳、葫芦及安全防护用品也许发生人员及设备坠落L拖拉焊接软线时不得触碰临抛B钢丝绳、葫芦及差速器等；2 .软线各连接点、破损处应按用电规定连接或贴补；3 .焊接和切割时，注意附近的安全带、速差器日勺状况。6焊件预热、施焊时烫伤、灼伤、触电1 .焊接人员进行作业时，应穿戴专用工作服、绝缘鞋、耐火防护手套等符合专业防护规定的劳动防护用品，衣着不得敞领卷袖。2 .焊接人员在观测电弧时，应使用带有滤光镜的J头罩或手持面罩、护目镜或其他合适0眼镜。辅助人员也应配带类似的眼镜保护装置。3 .焊工在施工时应注意周围的施工环境，电源线布置整洁，且绝缘良好。焊接工作台（或区域）应可靠接地；在狭小或潮湿地点施焊时，应垫以木板或采用其他防止触电的措施，并设监护人。4 .焊接预热件时，应集中注意力，防止烫伤、触电，严防手臂或脸部过于靠近或触碰预热件；采用挡板等隔热措施。5 .雨天工作时，应防止打滑、摔伤、触电。7夜班施工引起危险L加班时跟检测企业联络，错开共同作业时间，防止辐射伤害。2.夜间施工时，现场照明应充足。施工人员对施工环境应有足够日勺理解。9.2施工前应对所有参与施工0人员做安全交底，明确安全注意事项。每班工作前,班组长均应交待清晰安全注意事项。9.3进入施工现场应戴好安全帽，穿防滑鞋。身体不适或酒后不得进入施工现场。9.4挖机挖土时，挖铲半径范围内，严禁人员进入，如施工需要，则必须专人指挥停机后方可进入，人员撤出后，方可继续开挖。9.5严禁在雨天开挖，严禁超挖，严禁挖陡坡；基坑四面距离边坡外1米设红白安全防护栏杆并挂警示牌。基坑设通道，斜坡道，及照明等。9.6不能及时回填的沟槽应设安全通告牌。危险地段应拉警戒线，并派专人监护。9.7夜间施工应有足够的照明。多种电气设备，配电箱及电动机具B电源应由专职电工安拆。施工电源应有触电保安装置，电源应布置在安全地带，并有可靠0接地。使用手提电动工具，应戴绝缘手套，穿绝缘鞋。9.8工作期间严禁嬉闹，休息应选择安全地带，少加班加点，注意劳逸结合，注意防暑降温，恶劣天气应暂停施工。9.9施工现场必须服从安全员B管理和监督。班组应作好安全台帐及安全记录。9.10施工用焊接机械设备完好、清洁，安全操作规程齐全，操作人员持证上岗，并熟悉机械性能和工作条件。9.11各工种人员在施工中应互相配合，在作好本职工作的状况下，尚应考虑到与其他工种工人的协调。同步必须服从领导统一指挥调度。9.12气瓶应寄存在指定地点并悬挂警示标示，易燃气瓶不得混放。无保护帽、防震圈的气瓶不得搬运或装车。9.13瓶内气体不得用尽，剩余压力不适宜不不小于0.05MPao9.14立方气瓶应有放倒措施。9. 15施工水电应布置合理，用水、用电后应随手关闸。9.16所有施工、机操人员必须服从安全文明施工管理。9.17专人打扫路面，垃圾及时清理，保持道路整洁畅通且路面常常洒水，以减少路面灰尘。施工用0临时道路应定期修整，保持其平整畅通。道路上严禁堆放东西。9.18施工用B材料应有组织有计划B进退场、进场后应按指定场地堆放。材料尽量做到随到随用，做到工完料尽场地清;严禁挥霍。9.19周转性材料应及时清理、回库。9.20及时排除基坑内积水，保持工作场所干爽。余土应及时转运至指定场地堆放、不得乱卸乱倒。9.21必须坚持“谁干谁清、随千随清、工完料尽场地清”B文明施工原则，一直保持施工现场整洁、有序。9.22文明施工责任区不留死角，安全文明施工设施必须统一规划，并设有明显标识，便于检查监督。9.23所有进入施工现场的职工应统一穿企业发放B¾工作服、佩带安全帽、上岗证及对应标志。10、强制性条文给水排水管道工程施工及验收规范GB50268-20233.3.16多种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。4.2.3生活给水系统管道在交付前必须冲洗和消毒，并经有关部门取样检查，符合国家生活饮用水原则方可使用。建筑地基基础工程施工质量验收规范GB50202-2023土石方开挖的次序、措施必须与设计工况相一致，并遵照“开槽支撑、先撑后挖，分层开挖、严禁超挖”的原则；7.1.7基坑（槽）、管沟土方工程验收必须保证支护构造安全和周围环境安全为前提。施工现场临时用电安全技术规范JGJ46-2023：3.3.2维修或拆除临时用电工程，必须由电工完毕。电工等级应同工程的难易程度和技术复杂性相适应。8.1.17配电箱、开关箱必须防雨、防尘。8.2.1配电器、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。8.1.3每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一种开关电器直接控制二台及二台以上用电设备（含插座）。8.2.8开关箱中必须装设漏电保护器。8.2.10开关箱内的漏电保护器的额定漏电动作电流应不不小于30mA,额定漏电动作时间应不不小于0.ISo8.3.4严禁带电作业或采用预约停送电时间的方式进行电气检修。检修电气设备前必须切断电源并在电源开关上挂“严禁合闸有人工作”的警告牌。警告牌的挂、取应有专人负责。8. 3.10熔断器的熔体更换时，严禁用不符合原规格的熔体替代。8.1.1 施工现场中一切电动建筑机械和手持电动工具的选购、使用、检查和维修必须遵守下列规定：a选购的电动建筑机械、手持电动工具和用电安全装置，符合对应的国标、专业原则和安全技术规程，并且有产品合格证和使用阐明书；b.建立和执行专人专机负责制，并定期检查和维修保养；C.保护零线的电气连接符合4.2.1规定，对产生振动的设备其保护零线0连接点不少于两处；d.在做好保护接零的同步,还要按4.3.7和7.2.9的规定装设漏电保护器。8.6.20焊接机械应放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。交流弧焊机变压器的一次侧电源线长度应不不小于5m,进线处必须设置防护罩。9. 5.5使用焊接机械必须按规定穿戴防护用品，对发电机式直流弧焊机的换向器，应常常检查和维护。11、工序交接及成品保护11.1每道工序必须自检，自检后请施工人员、质量管理人员交验承认后方可进行下道工序。11.2基坑开挖前应熟悉施工图，开挖过程中对照施工图开挖。11.3挖掘机在土石方开挖时，应防止对控制桩损坏。IL4搬运管材和管件时，应小心轻放，防止油污，严禁剧烈撞击、与锋利物品碰触11. 5管材应水平堆放在平整日勺场地上，应防止管材弯曲，堆高不得高于1.5米。管件宜装在纸箱内逐层码放，不适宜码放过高。11.6 施工过程中及时封堵好各个预留口11.7 安装完毕的管道应使用塑料布缠好。11. 8安装完毕的管道严禁蹬踏、吊挂重物。12、环境管理11.1 严格按照环境管理体系程序文献运作减少环境污染，并实行环境管理目的和指标。11.2 按照固体废弃物排放的管理程序进行分类排放。在各个施工区域设置不一样的废弃物放置场所和垃圾筒，工地按照确定的堆放场所按不一样类型的废弃物分类堆放。12. 3在工程中大力倡导资源节省，努力创立资源节省型施工企业。12. 4追求绿色施工，坚持污染防止。12. 5在土石方0运送过程中，必须防止出现散落、污染土地、道路以及导致扬尘或其他污染环境0现象。13、绿色施工与节能减排13. 1施工现场道路硬化，专人负责洒水打扫，现场到达目测无扬尘。13.2实现固体废弃物分类放置；实现固体废弃物按规定处置。13.3现场不燃烧废弃物，不应使用煤作为现场生活的燃料。13.5做好图纸会审，合理申报计划，减少损耗量；合理运用废旧材料；现场临建材料设计要合理实用；减少材料库存，工程结束时尽量做到零库存。13.6根据施工规模及现场条件等原因合理确定临时设施，如临时加工厂、现场作业棚及材料堆场、办公生活设施等，本工程临时设施的占地面积应按施工组织总设计原则进行总平布置。13.7定期进行绿色施工与节能减排知识培训，增强意识。13.8在安全技术交底中对绿色施工作出规定，进行口头交底或会议交底等。13.9合理安排工序，提高多种机械的使用率和满载率。13.10根据施工进度、材料周转时间、库存状况等制定采购计划，并合理确定采购数量，防止采购过多，减少库存，材料堆放整洁，一次到位，减少二次搬运。13.11根据现场场地状况适量配置（至少1辆）洒水车。13.12对所有废弃物实行分类管理，按照企业统一规定将废弃物分为三类：可回收运用的无毒无害废弃物、不可回收的无毒无害废弃物、有毒有害废弃物，分类寄存的各类废弃物，进行明显的标识；明确各单位负责废弃物搜集工作的负责人及详细职责和范围。14、职业健康安全危险源辨识与风险评价、控制措施职业健康安全风险和环境影响控制计划表工程名称：神华国能宁夏鸳鸯湖电厂二期2X1000MW级扩建工程作业过程/活动：.厂区室外给水管道安装序号作业活动危险原因也许的事故重要防备Jd当施责任单位（人）实行时间环境及机械、工器具使用措施个人防护或工作规定1土石方工程坍塌塌方人员伤亡1、严格按作业指导书规定放坡，雨天进行边坡遮挡2、无法放坡或遇流沙层时设置挡板桩护坡；1、严禁在基坑底部掏挖；2、作业过程中常常关注边坡与否有开裂或滑坡现象；建筑工地土方班全过程高处坠落坠入基坑人员伤亡1、基坑边设置临边防护栏杆,设置醒目安全警示标志；临近道路时，夜间加设红色警示灯；1、不得沿基坑边缘行走或休息；2、不得违章跨越警戒栏杆；电危害触电人员伤亡1、潜水泵应检测合格,配电箱装有合格/、J漏电保护器；2、清淤时潜泵开关设专人监护；1、清淤时，作业人员应着绝缘胶靴，戴绝缘手套；2、作.时身体裸露部份不得与水体直接接触。2临时用电触电火灾触电火灾1、配电盘安装合格的漏电保护器；配电盘距配电柜的引线长度不不小于40米；2、所使用的便携式电动工器具均通过检测合格；电动工器具距配电盘时最长距离不超过5米；3、使用电动工具前应试验并确认漏电保护器敏捷可靠；电动工器具电缆、手柄外壳等无破损；4、高处作业时电动工器具应绑扎保险绳；1、由专业电工规范接线，严禁私拉乱接，任何状况下不准用绿/黄双色线作动力线使用。2、停送电设专人负责。3、维修时悬挂“有人作业，严禁合闸”警示标志牌，并设专人负责监护。电工班全过程3电动工器具使用触电触电1、配电盘安装合格的漏电保护器；配电盘距配电柜的引线长度不不小于40米；2、所使用的便携式电动工器具均通过检测合格；电动工器具距配电盘的最长距离不超过5米1、使用电动工具前应试验并确认漏电保护器敏捷可靠；电动工器具电缆、手柄外壳等无破损；2、高处作业时电动工器具应绑扎保险绳；电工班全过程4厂内运送车辆伤害厂内交通事故物体打击人员伤亡1、厂内道路设置较醒目H勺反光限速标志，明确各区域道路限速规定；2、厂内所有运送车辆证照齐全；3、道路开挖或临近道路口勺其他基坑开挖夜间设置有醒目口勺红色警示灯和双道色标防护栏杆；4、道路二侧窖井或孔洞盖板齐全；大件运送时须事前检查并确认；5、设备装车绑扎牢固，大件设备须专业起重人员吊运和绑扎；6、超长超宽运送除装设警示标志外，安排专人指挥和监护；1、厂内运送从业人员必须持有公安或安监部门核发的驾驶证或厂内车辆操作证；2、严格按道路限速行驶，严禁超载装运；3、人员密集处、道路或场平状况不明时，必须减速或
