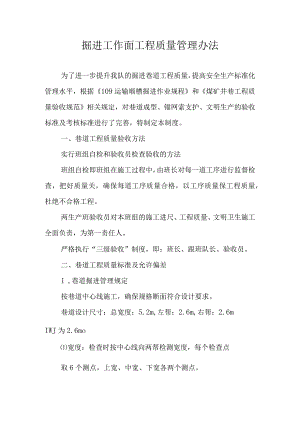

掘进工作面工程质量管理办法.docx

掘进工作面工程质量管理办法为了进一步提升我队的掘进巷道工程质量，提高安全生产标准化管理水平，根据109运输顺槽掘进作业规程和煤矿井巷工程质量验收规范相关规定，对巷道成型、锚网索支护、文明生产的验收标准及考核标准进行了完善，特制定本制度。一、巷道工程质量验收方法实行班组自检和验收员检查验收的方法班组自检即班组在施工过程中，由班长对每一道工序进行监督检查，把好质量关，确保每道工序质量合格，以工序质量保工程质量，杜绝不合格工程。两生产班验收员对本班组的施工进尺、工程质量、文明卫生施工全面负责，为第一责任人。严格执行“三级验收”制度，即：班长、跟班队长、验收员。二、巷道工程质量标准及允许偏差1 ,巷道掘进管理规定按巷道中心线施工，确保规格断面符合设计要求。巷道设计尺寸：总宽度：5.2m,左帮：2.6m,右帮：2.6mIWJ为2.6mo宽度：检查时按中心线向两帮检测宽度，每个检查点取6个测点，上宽、中宽、下宽各两个测点。规格偏差：O+100mm高度：测量巷道顶底板全高，每个检查点取1个测点。规格偏差：0+100mm2 .锚杆安装及铺联网管理规定锚杆检查方式：拉线绳逐排检验。规定：顶板锚杆要安装到掌子面，空顶距不得大于400mmo安装牢固，托板密贴壁面，不松动，螺母紧固到位。帮部锚杆支护滞后工作面不超过15mo锚杆抗拔力：用锚杆拉力计做抗拔力实验，每50m拉三根。规定：锚固力最小值不小于设计的90%,设计值150KN,不低于135KNo锚杆间距、排距：偏差±50n°锚杆角度：顶板支护中间五根锚杆与顶板垂直，两边两根锚杆与顶板成75。夹角，帮部支护锚杆与壁面垂直。锚杆外露长度：20mmW露出托板W40m铺联网：顶板钢筋网长边垂直巷道中心线铺设，相互压茬宽度Ioonlnb沿压茬外沿“一字”绑扎，每隔20Omm用14#铁丝双股绑扎牢固。帮部塑钢网长边平行巷道铺设，与顶板钢筋网相互压茬宽度IoOmnb每隔20Omm用14#铁丝双股绑扎牢固。帮部塑钢网之间联网用尼龙绳绑扎，绑扎间距20Ommo3 .锚索安装管理规定锚索检查方式：拉线绳逐排检验。规定：锚索支护滞后临时支护不超过IOmo锚索锚固力230KNo锚索间距、排距：偏差±100mm。锚索角度：锚索必须垂直顶板。锚索外露长度：锚索外露从露出锁具外150200mm。在允许偏差范围内锚索布置于顶板平整处，顶板不平时用木托板或板皮垫平支实。三、文明生产管理规定巷道底板(包括人行侧和皮带下)无积水、淤泥。(2)IOm巷道长度内直径为50mm以上的砰块、煤块不超过2块，5m巷道长度内20mm以上肝块、煤块不超过4块，距巷道正头30m范围外浮煤清理干净。管线吊挂符合作业规程要求，成线型管理。巷道从开口至工作面底板及两帮不得有杂物、废弃物等。灭火器安装符合作业规程要求，并挂牌管理。风筒吊挂做到逢环必挂，做到平直无弯曲、无破口，对接口不严等现象。巷道出渣及时，堆渣高度不得超过巷道高度1/5,综掘堆渣长度不得超过2m。巷道顶板无悬吊物（如吊链、吊环、铁丝、钢筋头等）。巷道顶板、两帮报废锚杆须当班清除（距失效锚杆正前方100mm处补打）。（10）工装须吊挂在专用的挂钩上，且统一地点，悬挂整齐。（11）巷道顶板或网内有活肝（脱离顶板100nnII及以上）时应及时处理净活砰。支护材料要定置定量码放整齐，分类堆放，并且编码、上架管理，锚杆头尾方向一致，出头差错不超过50mm,锚固剂存放在包装箱内且包装箱堆放整齐，沿巷道顺长方向摆放，锚杆托盘、锚索钢带15个一组用铁丝捆扎且码放整齐,网片成捆，轴线平行于巷道中心，分层码放，出头错差不超过50m,同类材料最多分两堆堆放，堆间距不超过150mm；工器具、工具箱堆放点定置，现场有定置说明牌板，各类工器具、工具箱必须编号，且放置在距工作面不超过150m处。四、机电设备管理规定各供电缆线悬挂平直，缆线无破损。开关的各类保护器齐全，且动作正常，无短接现象。各类开关主接地绝缘值符合规定，馈电开关、综保均打辅助接地且绝缘值符合规定，缆线头要挂锡处理。各类开关必须达到防爆要求，防爆面保持清洁、平滑。要做到开关上架，挂牌齐全。综掘机、除尘风机、锚索机、迈步支架保持机器运转正常且达到煤矿的防爆要求，各机器要保持清洁。五、处罚办法对不合格的项目当班及时处理，未处理的交由下一班处理，直到质量合格为止，对验收员、队干验收出的工程质量问题，班组要无条件进行整改，并扣分处理，对无正当理由未整改的对班长扣除20分。巷道宽度、高度在验收时，对超出允许范围值的，超挖100nInI20Onlnb扣除当班30分；超挖20Omm30OnInb扣除当班50分；超挖30Omm400mm,扣除当班100分；超挖40Omm及以上，当班班长、验收员、综掘机司机无工。锚杆（索）施工，安装不紧固，托盘不紧贴壁面，角度不符合规定。锚杆每出现一根不合格的扣10分，锚索每出现一根不合格的扣15分。锚杆（索）间排距超过偏差，不符合规定的。每出现一根不合格的扣10分。锚杆（索）施工，锚固力达不到设计值。每出现一根不合格的扣20分。锚杆、锚索外漏长度不符合规定的，每出现一根不合格的扣10分。铺联网不平展，网不紧贴壁面，压茬宽度和绑扎距离不符合规定的，每出现一处不合格的扣10分。锚杆、锚索施工不成排成行，每出现一根不合格的扣10分。对管路吊挂，出现漏水一处，扣除班组30分。对管路吊挂，不平直的，出现一处，扣除班组30分,并重新吊挂，对不整改的，另外扣除班长20分。(11)文明生产不合格的对相关责任人按情节给予20-50分处罚。对在施工过程中，出现的其他方面的问题，由验收员根据隐患的危害程度，自行考虑扣分。六、要求及说明跟班队长、验收员、各班长要严格遵守本制度，把好质量验收关，杜绝不合格工程。各班长及施工人员要严格按标准要求施工，规范操作，做好自检工作，把好每一道工序、每一个循环的质量，杜绝不合格工程。验收员做好工程质量验收记录，内容必须填写齐全、字迹清楚。
