某生态景观区项目人行天桥工程施工组织设计.docx

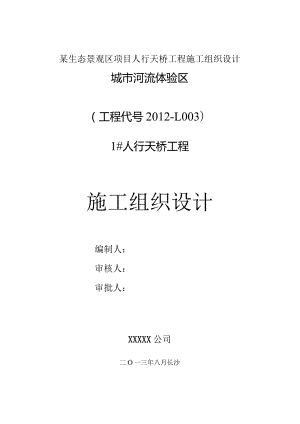

某生态景观区项目人行天桥工程施工组织设计城市河流体验区（工程代号2012-L003）1#人行天桥工程施工组织设计编制人：审核人：审批人：XXXXX公司二O一三年八月长沙目录一、编制根据及编制范围1（一）编制根据错误!未定义书签。（二）编制范围错误!未定义书签。（一）工程概况错误!未定义书签。（二）要紧技术标准错误!未定义书签。（三）要紧工程内容与数量错误!未定义书签。（四）操纵工程及重难点工程错误!未定义书签。三、建设项目所在地区特征错误!未定义书签。（一）自然特征错误!未定义书签。（二）交通运输情况错误!未定义书签。（三）沿线水源、电源、燃料错误!未定义书签。（四）当地建筑材料的分布错误!未定义书签。（五）其他有关情况错误!未定义书签。四、施工部署及管理目标错误!未定义书签。（一）总体施工顺序错误!未定义书签。（二）总体施工部署及管理目标错误!未定义书签。（三）要紧施工方案错误!未定义书签。（四）施工场地平面布置（施工用水、电、混凝土供应等）错误!未定义书签。（五）要紧临时工程错误!未定义书签。五、要紧施工施工方法及工艺错误!未定义书签。（一）施工测量错误!未定义书签。（二）基础钻孔桩施工错误!未定义书签。（三）承台施工错误!未定义书签。（四）墩台身施工错误!未定义书签。（五）钢箱梁制作、运输、吊装施工错误!未定义书签。（六）结构表面除锈及防腐涂层施工错误!未定义书签。（七）桥面系及其它施工错误!未定义书签。六、工期计划安排错误!未定义书签。（一）进度指标错误!未定义书签。（二）关键线路错误!未定义书签。（三）施工进度计划横道图错误!未定义书签。七、要紧机械、设备及仪器错误!未定义书签。（）工机7*备配备（二）施工仪器配置错误!未定义书签。八、劳动力计划错误!未定义书签。九、要紧材料计划错误!未定义书签。（一）要紧材料进场要求错误!未定义书签。（二）要紧材料进场计划表错误!未定义书签。十、工程管理措施错误!未定义书签。（一）工期保证措施错误!未定义书签。（二）质量保证措施错误!未定义书签。（三）现场安全与文明施工及环保措施错误!未定义书签。（四）季节性施工措施错误!未定义书签。（五）成品、半成品保护措施错误!未定义书签。（六）工程接口管理与有关方接口管理错误!未定义书签。附图：一、施工平面布置图二、施工进度计划横道图一、编制根据及编制范围1、编制根据1）圭塘河生态景观区项目城市河流体验区（工程代号2012-LoO3）1#人行天桥工程项目招标文件、设计图纸、招标澄清及修改文件。2）国家、湖南省及长沙市发行的其它有关法律、法规、规定及设计规范。3）长沙市雨花城市建设投资有限公司的有关规定、规则与管理办法，建设方确认的有关文函。4）我公司施工中的类似工程经验，与国内市政工程中成熟的施工方法与先进的施工工艺。5）我公司现有的施工管理水平、技术水平、科研水平、机械设备配套能力与资金投入能力。6）本用地四周建筑、市政道路及其管线的有关资料。2、编制范围圭塘河生态景观区项目城市河流体验区（工程代号2012-L003）l#人行天桥工程项目。含桥梁桩基及承台基础、墩台身，钢箱梁制作及运输、吊装，桥面系、栏杆等项目。二、工程概况本天桥位于圭塘河生态景观区内，横跨圭塘河，为连接河流两岸的景观道路而设置的一座人行天桥。1、工程概况本天桥位于香樟路以南，木莲路以北，万家丽路以西，交通便利。系圭塘河堆积之一级阶地，场地地势较平坦。圭塘河河水较浅，通常水深0.30.6m,最大水深Lom。勘察期间测得各钻孔标高介于37.7943.42m,孔口高差5.63m。天桥桥墩基础使用冲孔灌注桩基础，桩基直径D=80cm,天桥主梁桥墩承台下设置2根桩基，天桥墩柱使用花瓶形薄壁墩。桥台基础为桩柱一体式，天桥桥台使用桩身上接台帽。天桥主梁使用现场拼装单箱双室等截面连续钢箱梁,全桥共三跨,桥跨分跨为20+26+20=66m,全长73.08米，在桥台处接入人行道。主桥全宽3.5m,梁高1.0m,纵向设置圆曲线，主桥跨中设5cm预拱度，其余部分按二次抛物线设置。主梁截面为钢板焊制钢箱梁，桥梁要紧构件均使用现行国家标准低合金高强度结构钢(GB/T1591-94)规定的Q345B；其它钢构件使用碳素结构钢(GB700-88),Q235B.天桥桥面铺装使用5cm厚C30微膨胀碎，内设4mm抗裂钢丝网；桥面接缝处用聚氨脂嵌缝膏填缝。栏杆使用栏杆使用丝光不锈钢扶手，钢化玻璃作挡面。2、要紧技术标准及使用的设计规范、验收标准D技术标准(1)设计荷载：人群5.0KN/m2,基本风压WO=O.75KN/n?；栏杆、扶手竖向荷载1.2KNm,水平荷载2.5KNm;(2)桥面布置：桥梁全宽3.5米，人行系统净宽3.0米。(3)桥梁顶面纵横坡：纵坡1.5%及-1.5%,桥面铺装层设置单向1%横坡，指向河流水流方向，以利排水，排水管单边悬挂于箱梁悬臂端根部位置；(4)温度效应：钢材线膨胀系数0.000012,考虑系统温差±25,有效温度标准值最高46,最低-3°C,合拢温度取25。(5)地震动峰值加速度系数按0.05g采取相应抗震设计；(6)高程使用黄海高程系；(7)设计安全等级：二级；(8)环境类别：通常环境，B级；(9)设计基准期为100年；(10)天桥上部结构竖向自振频率：23HZ。2）使用的设计规范、验收标准（1）钢结构设计公路桥涵设计通用规范JTGD60-2004公路钢筋混凝土及预应力混凝土桥涵设计规范JTGD62-2004公路桥涵设计规范合订本公路工程抗震设计规范JTG/TB02-01-2008公路桥涵施工技术规范JTG/TF50-2011城市人行天桥与人行地道技术规范CJJ69-95城市桥梁设计准则CJJ11-93城市桥梁设计荷载标准CJJ77-98城市道路与建筑物无障碍设计规范JGJ-50-2001铁路桥梁钢结构设计规范TB10002.2-2005钢结构设计规范GB50017-2011冷弯薄壁型钢结构技术规范GB50018-2002建筑钢结构焊接技术规程JGJ81-2002建筑物防雷设计规范GB50057-2010建筑设计防火规范GB50016-2011（2）材料低合金高强度结构钢GB/T1591-94碳素结构钢GB700-88优质碳素结构钢技术条件GB699-88热轧薄钢板及钢带GB/T912-1989热轧厚钢板及钢带GB/T3274-1988冷轧钢板及钢带GB708-89结构用无缝钢管GB8162-87低压流体输送用焊接钢管GB/T3092-87热轧普通热轧等边角钢GB/T9797-1988连续热镀锌薄板与钢带钢筋混凝土用热轧带肋钢筋碳钢焊条低合金钢焊条埋弧焊用碳钢焊丝与焊剂低合金钢用埋弧焊焊丝与焊剂建筑用压型钢板GB 2518-88GB/T 1499-1998GB 5117-85GB 5118-85GB/T 5293GB/T 12470GB/T 12755-91GB/T5313六角头螺栓钢结构用高强度大六角头螺栓钢结构用高强度大六角头螺母钢结构用高强度垫圈大六角头螺母、垫圈技术条件(3)施工及验收规范、规程钢结构工程施工质量验收规范压型金属板设计施工规程涂装前钢材表面锈蚀等级与除锈等级钢焊缝手工超声波探伤方法与探伤结果分级钢熔化焊对接接头射线照相与质量分级GB/T 5782GB/T 1228GB/T 1229GB/T 1230GB/T 1231GB 50205-2001YBJ 216-88GB 8923-88GB 11345-89GB 3323厚度方向性能钢板GB 986-88GB 324-88气焊手工电弧焊及气体保护焊接坡口的基本尺寸与形式GB985-88埋弧焊焊缝坡口的基本形式与尺寸焊缝符号表示方法3、要紧工程内容与数量本项目要紧工程内容与数量见下表。工程数量表'材_7L料7、单位上部构造下部构造钢结构主梁桥而铺装桥而排水栏杆桥台地柱承台桩基总计W筋R23596096068卜F426066481O毕68«.627715.62煤760760小计S172042688.66063056.6HRB33512kf!840714.2517.42071.616卜F5601087.8242.81890.620卬651.8298949.822收252.85115.2536825卬10831359.46333075.428k£429429小计kg3387.62073.62238.2565613355.4混±C4011r0.027.267.28C30m-9.830.419.458.811835C30ift膨朕碎m18.218.2钢材钢板钠板t=6mm%2057.42057.4钢板t三8mmkg3525.73525.7钢板t=10mmk9708.89708.8钢板t=l2nmk£42857.442857.4钢板t=16mm%25655.525655.5纲极t=20mmkc1761.61761.6小计W85566.446.646.685659.6泄水钢管kg570570定位兼i及预埋件kp9696栏杆m15615636螺桂88164O嫖柞:.1616冲钉9090其它花岗岩(201rnJ9)f252.6252.6100PYC管m172172注夔空头管个5252挖土方m'95.8«95.9PAIcl6防水防腐涿料mi252.6252.6伸缩缝铝板（5mn4）m'232.3沥青股就?0.050.05GjZ匕10x20×3Cm板式橡胶支座块44GJZ20x35M.央布式橡胶支座块444、操纵工程及重难点工程本项目的操纵工程为钢箱梁的节段厂家预制、运输及现场吊装、焊接。重难点工程为现场大跨度吊装，节段焊接成整体时的焊接质量操纵及施工安全操纵。三、建设项目所在地区特征1、自然特征1）地形地貌：木莲路以北，万家丽路以西，交通便 场地地势较平坦。圭塘河河水较浅， LOmo勘察期间测得各钻孔标高介于勘察场地位于香樟路以南，利。系圭塘河堆积之一级阶地，通常水深0.30.6m,最大水深37.7943.42m,孔口高差5.63m。2)岩土分层及其特征根据钻探揭露，场地内要紧地层由第四系填土、淤泥、粉土、粉细砂、圆砾、粉质粘土及白垩系泥质粉砂岩构成，其野外特征自上而下分叙如下：a)人工填土层(Q4ml)(为地层编号，下同)属素填土：灰黄色，稍湿湿，松散。要紧由粉质粘土构成，含砂及圆砾，局部由建筑垃圾砖渣、碎块构成。场地内广泛分布，层厚为0.50650m,层底高程为34.7940.54m。b)第四系冲积及残积层：1)淤泥(Qh)：灰黑色，流塑状态，见少量贝壳及圆砾，有臭味,局部含粉细砂及卵石。该层仅在钻孔ZK3、ZK12中有分布。层厚厚0.501.30m。2)粉土(Qal):褐黄色、灰黄色，稍湿湿，稍密中密，摇振反应中等，无光泽反应，干强度低，韧性低，局部夹粉质粘土。见少量铁镒质结核及团块，底部含砂量增加，该层于钻孔ZKl、ZK5、ZK7、ZK9ZK11ZK13ZK15中有分布，层厚为1.504.50m0层底高程为33.1937.44m。3)粉细砂(Qal):灰黄色、灰色，湿至饱与，稍密状态。见少量砾石粒径的颗粒与泥质物，局部含粗砂。该层于钻孔ZK2、ZK4、ZK6、ZK8中有分布，层厚为l303.50m°层底高程为35.6236.95m。4)圆砾(Qal):灰黄色、灰白色等杂色，饱与，稍密中密。要紧由砾石粒径的颗粒构成，通常粒径520mm,最大50mm,要紧成分为长石及石英，含量约55%,充填物为砂及粘土。该层除了在钻孔ZK3、ZK4中未揭露，其余钻孔均有揭露，层厚为1.504.70m°层底高程为30.5935.48m。5)粉质粘土(Qe1)：紫红色、棕红色，硬塑状态，摇振无反应，干强度中等，韧性中等，稍有光泽。为泥质粉砂岩风化残积而成。该层在钻孔ZK3、ZK4中分布，层厚为2.703.20m。层底高程为32.42-35.40moC）白垩系（K）泥质粉砂岩及砾岩：紫红色、褐红色，粉砂状结构及砾状结构，厚层状构造，泥质胶结，要紧矿物成份为长石、石英、云母与粘土矿物等，局部地段为钙质胶结，本场地内根据风化程度不一致可分为：1）全风化泥质粉砂岩（K）：褐红色，岩石风化强烈，岩芯呈砂状及土柱状、手捏易碎。属极软岩，岩体基本质量等级为V级。该层除了在钻孔ZK4中未揭露外,其余钻孔均有揭露,层厚为1.304.00m.其顶面埋藏深度为5.209.50m,相当于标高3O.5935.48m。2）强风化泥质粉砂岩（K）：棕红色，岩石风化强烈，岩芯呈砂状、碎块状及土柱状、手捏易碎。属极软岩，岩体基本质量等级为V级。该层在所有钻孔中均有揭露，厚度不详，揭露层厚为1.00-7.70mo其顶面埋藏深度为6.50-12.00m,相当于标高27.9934.18m。上述各地层的特征及分布规律详见设计钻孔柱状图与工程地质剖面图。岩土层要紧参数建议表层号地序承载力特征值fak（kPa）天然重度（kNm3）凝聚力c(kPa)桩的侧阻力特征值qsa（kPa）桩的端阻力特征值qpa（kPa）人工挖孔灌注桩高强度预应力管桩沉管灌注桩人工挖孔灌注桩高强度预应力管桩沉管灌注桩素填土19.()6.0E-04粉土15020.530202318粉细砂14019.35151813圆砾25021.0758565200035001800粉质粘土23019.535404535全风化泥质粉砂岩25020.5405035140040001300强风化泥质粉砂岩38021.08070601800550017002、交通运输情况本天桥位于香樟路以南，木莲路以北，万家丽路以西，交通便利。3、水、电、燃料情况施工用水于就近圭塘河取用，生活用水由当地自来水管引接，施工及生活、照明用电就近电力线搭接。4、当地建筑材料情况钢筋、钢材等材料于就近商店购买，混凝土使用就近商品混凝土站的商品混凝土。5、其他有关情况城市内施工加强与当地有关政府管理部门的协调及沟通，力争取得他们的支持。四、施工部署及管理目标1、总体施工顺序总体施工顺序要紧按下部结构与上部结构两条线顺序进行，下部结构：施工准备一基础施工一墩台身施工一墩台帽施工；上部结构：施工准备一钢箱梁节段制作（除锈、防腐）一钢箱梁试拼一钢箱梁吊装一焊接（除锈、防腐）一附属结构即桥面铺装、栏杆施工（除锈、防腐）一最后竣工交验。总体施工顺序流程见下图。施工顺序流程图2、总体施工部署及管理目标1)施工总体部署以工期为目标，以操纵、重难点工程为要紧操纵点，突出主线、兼顾其他，合理安排施工程序与顺序，使用平行流水法与网络计划技术科学安排进度计划。(1)统筹规划、均衡生产对施工组织、建设标准、施工管理目标(含质量、安全、工期、文明施工与环境保护)等各方面内容从总体上明确思路，进行统一安排与筹划，按均衡生产的原则进行施工组织管理。点面结合，统筹兼顾，均衡连续，全面推进，科学组织，克难攻坚，确保安全、优质完成建设任务。按照“确保安全、保证质量、突出重点、统筹安排、合理配置资源、确保工期目标、做好环保与文明施工”的原则安排施工顺序。(2)重点先行、分段展开贯彻重、难点工程先行的原则，抓关键线路，实施标准化管理、信息化管理，强化过程操纵。(3)突出难点、有序推进主抓钢结构制作及安装进行节点工期操纵。同时对桥梁基础及墩台身施工进行操纵，提早做好准备、分析，编制实施方案纳入计划，有序推进。(4)先进可行、经济合理精巧管理、使用先进可行、经济合理的施工方案与施工方法，并不断改进，确保履行合同。2）管理目标（1）安全目标管理本工程安全生产管理目标为合格，即达到市级以上安全生产标准化工地评选要求。同时实现安全生产“六无”目标：无因工死亡事故，年重伤率不大于万分之一；无拆迁工程事故与设备安装工程重伤以上（含重伤）事故；无触电、物体打击、高空坠落等事故；无重大机电设备事故、重大交通事故及火灾事故；无因施工造成地表沉陷及由此导致交通中断、通讯中断、用电中断、各类水管破裂漏水、煤气泄漏爆炸等重大公共安全事故；无集体中毒事故。（2）质量目标本工程质量目标为合格，即达到市级以上优质工程的评选要求。（3）文明施工目标本工程文明施工管理目标为合格，即达到市级以上文明施工（环境保护）样板工地的评选要求。（4）工期目标根据工程建设要求，本工程施工总工期为138日历天，我公司确保按照招标文件规定合同工期中的总工期与节点工期要求，确保按时合格完成本工程所有施工项目。3）施工组织机构根据本工程建设规模，我公示按照建设工程项目管理规范的要求组建精干高效的施工组织管理机构：1#人行天桥工程项目经理部。项目经理部设副经理两人（土建、钢结构各一人）、总工程师一人（钢结构专业）；下设工程技术部（部长土建专业、副部长一人钢结构专业,同时含中心试验室）、质量监督部（设土建、钢结构专业工程师岗位）、物资设备部、计划财务部、安全环境保护部与综合办公室六个部门；经理部合计人员21人。下辖土建施工作业队与钢结构施工作业队，并根据施工需要每个作业队配置12名领工员与工班长、安全员、质检员，负责施工与现场安全质量管理，人员高峰合计76人。机构负责本标段工程的施工、竣工及缺陷修复等全过程的组织实施与管理。(1)项目部组织管理机构项目经理部组织机构图如下图所示。项目经理部组织机构图(2)项目经理部及各部门职责项目经理部职责a代表企业实施施工项目管理，贯彻执行国家法律、法规、方针、政策与强制性标准、执行企业的管理制度，保护企业的合法权益。b组织编制项目管理实施规划。c对进入现场的生产要素进行优化配置与动态管理。d建立质量管理体系与安全管理体系并组织实施。e在授权范围内负责与企业管理层、劳务作业层、业主与监理工程师等的协调，解决项目中出现的问题。f进行现场文明施工及安全生产管理，发现与处理突发事件。g参与工程竣工验收、准备结算资料与分析总结，同意审计。h协助企业进行项目的检查、鉴定与评奖申报。项目经理职责a认真贯彻执行党与国家的方针政策、管理法规，执行公司的各项制度。项目经理作为公司的委托授权人，在公司的领导下与各职能部门的业务指导下开展工作。b项目经理是本项目的第一责任人，对本项目行使全面管理。C按照合同要求，统一领导与管理所辖作业队的施工生产。d组织编制本项目实施性施工组织、重难点工程的施工组织计划,掌握施工的动态与工程进度。e做好经济合同管理，认真履行合同规定的权力与义务，负责向建设单位办理验工计价及工程财务往来、工程价款结算，抓好工程成本操纵。f组织制定本项目的施工生产与成本计划，检查计划的实施情况,验工计价与统计监察。7）组织工程竣工交验工作。g同意建设单位、设计、监理及当地政府的工作指导，并主动积极地同建设单位、设计单位、监理单位与当地政府搞好关系。副经理职责a协助项目经理项目经理工作，负责项目经理部的现场指挥、组织、管理与协调。b在项目经理授权下，领导编制项目经理部各类工作计划。c在项目经理授权下，贯彻实施公司质量、环境、职业健康安全的管理方针、目标管理要求，组织对分管工程项目的检查，及时整改存在的问题。d督促、检查所属单位的工作，确保生产、经营、管理的实施与完成。e负责组织协调施工过程中人力、设备、物资资源的合理配置。主持交班会，全面熟悉本项目施工生产情况，督促、检查所属单位的工作，确保项目经理部施工生产、安全质量、成本及进度工期目标的全面完成。总工程师职责a在项目经理领导下，组织开展施工调查与项目重、难点工程的施工组织设计编写，组织建立中心试验室，组织开展项目贯穿测量。b组织开展设计图纸审核与施工技术交底。c组织审核本项目的施工组织设计与较大的施工技术方案，指导、帮助各项目部（作业队）解决较大施工技术难题。d协助项目经理组织编制各类工作计划。e协助项目经理贯彻实施公司质量、环境、职业健康安全管理方针、目标管理要求，督促、检查所属各部门、各单位的工作，确保项目经营、管理、生产的实施与完成。f指导督促所属单位对人力、设备、物资资源的合理配置。g组织开展项目科研、创优工作；组织项目推广应用新技术、新材料、新设备、新工艺。8）参加重大及以上质量事故与重大伤亡、行车事故的调查处理,检查落实事故处理措施的执行情况。h组织所属单位进行竣工交验文件的编制与工程技术总结的编写工作。工程技术部职责a在总工程师的领导下，直接负责整个项目的施工技术管理工作,对本项目的施工调度与现场施工组织负责，对本项目中各类规范、规程、技术标准的落实与执行情况负责。b在总工程师的领导下，直接负责整个项目的质量管理工作，组织制定综合的实施性施工组织设计，制定满足合同要求的施工技术方案。C对本项目工程全过程进行施工技术交底，技术操纵与技术指导。d组织技术文件资料的收集管理工作，参与工程质量的评定与验收。e监督与检查各工序的施工情况，贯彻落实工序验收制度，上道工序未经验收，不同意进行下道工序。f负责检查材料的进货检验情况，参加对不合格品的评审与处置,避免不合格品用于工程之中。g负责组织工程的质量检查与工程质量分析会，对施工中发现的问题本着“三不放过”的原则及时进行处理，避免留下质量隐患。质量监督部职责a在总工程师的领导下，直接负责整个项目的质量管理工作，对本项目中各类规范、规程、技术标准的落实与执行情况负责。b监督与检查各工序的施工情况，贯彻落实工序验收制度，上道工序未经验收，不同意进行下道工序。c负责检查材料的进货检验情况，参加对不合格品的评审与处置,避免不合格品用于工程之中。d负责组织工程的质量检查与工程质量分析会，对施工中发现的问题本着“三不放过”的原则及时进行处理，避免留下质量隐患。e负责技术质量资料的收集与整理，参与工程质量的评定及工程的中间交工验收与竣工验收。安全环境保护部职责a认真执行与贯彻国家与湖南省、长沙市有关保证安全生产、环境保护的法令、法规、指示。b全面负责本项目的安全文明施工与环保工作，采取切实有效地安全与环保技术措施，防止各类事故的发生。c根据有关的施工安全技术规程、法令、法规，组织进行施工安全技术交底，并定期组织安全生产与环保教育。d严格按安全生产技术规程与有关的法令、法规，组织进行现场安全生产与环保情况的监察与巡视。e定期对施工现场进行全面的安全施工与环保检查，发现问题，及时督促整改，防止安全与环保事故的发生。计划财务部职责a按合同要求向业主提供有关的工程报表，负责该项目工程的施工预算、验工计价与计划统计工作。b组织整理与工程有关的资料，保证资料的完整性、连续性。C负责开展项目成本核算工作，指导与监督资金的合理使用。物资设备部职责a负责本项目工程材料与机械设备的组织与管理。b组织对材料供方的评价、严格操纵材料与半成品的质量。C根据质量要求，负责对采购的物资进行操纵，做到手续完备、记录齐全，同时组织搞好施工物资的储备，以满足现场的施工需求。d加强机械设备的管理，做好机械设备的保护与检修，保证设备的完好率与使用率，满足施工的需求。综合办公室a协助项目副经理工作，具体负责项目人事、办公、固定资产、对外公关宣传接待等行政事务；b负责人事用工与劳资分配制度的编制工作并负责日常管理工作；C负责项目部内部固定资产的采购、登记造册与日常管理工作；d负责项目部办公制度的编制与日常管理工作；e负责办公用品的采购发放，交通车辆管理，文件传递与存档等工作。3、要紧施工方案1)孔桩施工方案(1)施工顺序孔桩施工顺序：按照Z0#桥台孔桩fZ1#桥墩孔桩fZ2#桥墩孔桩-Z3#桥台孔桩的顺序进行施工。(2)施工队伍安排安排一个孔桩作业工班(6-7人)负责施工。(3)机械设备配备桩基直径80cm,每个桥台各2根共4根，每根长12米，桥台共计48米；每个桥墩各2根共4根，每根长17米，桥台共计68米。计划在60天内完成，拟配备2台CK-6冲击钻机(其中一台备用)。(4)要紧施工方法钻孔灌注桩成孔要紧使用冲击钻机施工，另配备冲击钻机备用。孔桩钢筋笼使用25吨汽车吊，混凝土使用商品混凝土，泵送水下导管灌注。2)承台、墩台身施工方案(1)施工顺序承台、墩台身施工顺序：按照Z0#桥台一Z1#承台、桥墩一Z2#承台、桥墩一Z3#桥台的顺序进行施工。(2)施工队伍安排安排一个墩台身作业工班(IO-15人)负责施工。(3)材料配备配备台帽模板一套，承台模板一套，墩身模板一套。模板使用高强度竹胶板加工而成，内贴2mm薄铁皮。(4)要紧施工方法台帽承台使用就地平整场地立模浇筑，承台靠水侧使用草袋围堰后开挖浇筑，墩身立模利用承台挑出部分与围堰作为模板加固基础。承台、墩台身半成品钢筋使用25吨汽车吊运至墩身上绑扎，混凝土使用商品混凝土，泵送灌注。3)钢结构加工、吊装施工方案4、施工场地平面布置根据本标段工程特点，场地布置遵循的原则：总平面布置与阶段性布置相结合，相对固定布置与随施工进度移动布置相结合，使施工场地的布置，随开挖、结构浇筑、回填，相互利用与相互提供条件；同时注意场内布置与场外布置相结合，临时设施的布置修建与周围建筑物及社会影响保持协调一致，使场地布置为工程施工按计划顺利进行提供保证。施工场地严格按照长沙市建设工程施工现场管理办法、长沙市建设工程施工现场管理基本标准、长沙市建设工程施工现场消防安全管理规定、长沙市建筑施工现场安全防护基本标准等文件要求进行施工场区的规划布置。钢筋加工场与钢梁拼装场地面使用C20混凝土硬化。”施工平面布置图”见附图一。5、要紧临时工程设置施工场地按“靠前指挥、资源节约、环境友好”的原则进行布置，在满足施工的条件下，做到文明施工与环境保护达标。本工程要紧临时设施设置在圭塘河西岸，具体见附图一“施工平面布置图:1)生产、生活房屋中标后，立即组织人员进驻施工现场，在征地拆迁尚未解决之前，租赁房屋建设驻地，在征地拆迁解决后，平整场地，进行临时工程建设。各作业架子队施工场地设生产区与驻地办公生活区。驻地办公生活区设办公室、职工宿舍、职工食堂、浴室、厕所等办公生活设施；生产区设配电房、发电房、钢结构加工车间、钢筋加工车间、木工车间等生产房屋。生活办公房屋统一使用彩钢板式结构。生产房屋使用成混、砖瓦结构。生活区统一规划、集中布置，营区周围设围护，围护使用铁丝网或者波纹板，涂以明显色彩及标志。2)施工便道、便桥本工程项目东西两岸利用街道作运输主干道，另外还需新建引入东西两岸工地施工便道700米。施工便道按单车道标准设置，路基宽度4米、路面宽度3.5米，其中错车道间距300米，长度20米、路面宽度7米。便道使用路槽式断面，泥结碎石路面厚度15cm,路基强度比照四级公路的标准设计。为便于东西两岸施工人员及材料运输方便，用贝雷片搭设一座30米长便桥，便桥宽3米，贝雷片每组两片，共4组，中间设一支墩。3)施工供水、供电及通信(1)施工供水工程范围内水源充足，施工要紧考虑就近从河流抽取，生活用水采取城市自来水管引接。(2)施工供电施工用电拟使用以外供电力为主，自备柴油发电机组为辅的供电方式。施工用电与地方电力部门协商后就进“T”接，各工点布设临时变电站与配电所。（3）施工通讯通讯使用程控与移动通讯相结合的方式。4）混凝土集中拌与站本项目部设混凝土搅拌站，混凝土使用商品混凝土。5）临时材料厂本项目设置1处临时材料库。6）钢筋加工场本项目拟设1处钢筋加工场，详见本施工组织设计“施工平面布置图”。7）钢结构试装场本项目钢箱梁吊装前根据设计要求须进行试装，因此拟设钢箱梁试装场一处，详见本施工组织设计附图一“施工平面布置图”。8）生产、生活排污及垃圾处理与环境保护设施（1）施工场地生活、生产污水不得随意排放，须设置临时排水系统，集中处理，达标后统一排放。污水处理须设沉淀池，经三级沉淀,每级沉淀池最小尺寸为2.0（长）×1.5（宽）×1.5（深）m,池壁与隔墙使用24cm厚砖砌或者混凝土。若使用砌体表面须砂浆抹面，底部铺筑1015cm混凝土。（2）沉淀池设置高度不小于1.2m的围护栏，围护栏可用铁丝网等材料制作。（3）施工营地、施工现场设化粪池，食堂污水应经隔油池处理后排入化粪池，生活污水经集中处理后就近排出，严禁直接排入河流、湖泊；施工人员的生活垃圾及施工物料垃圾等尽量分类收集，交环卫部门处理。9）弃土（三）场本项目施工中有钻孔桩泥浆需要排弃，弃土(磴)须排弃至当地政府环保部门指定的地方或者其它同意处理方式处理后排弃。10)洗车池在出入口设置循环水池自动洗车池。清洗池两侧设置水管喷头，下设六道水槽，盖板使用钢筋焊接，在门口至清洗池之间铺设一层麻袋。冲洗池用水利用沉淀池中的蓄水。其冲洗台长度不小于6m,宽度不小于4m。洗车台图片11)施工围挡(1)施工现场进行封闭，设置标准、规范的围墙，做到整齐美观施工围挡按发包人关于施工现场安全文明施工要求或者地方政府管理部门统一要求设置。(2)围挡须保持整洁，不得从围挡底部渗漏施工污水。(3)现场围挡施工后，由业主组织，承包单位与监理进行验收,验收合格后由承包单位接手管理，承包单位负责围挡的整洁、安全、加固与保护及照明。12)要紧临时工程数量表要紧临时工程数量表序号工程项目单位数量说明序号工程项目单位数量说明1汽车施工便道km0.7街道引接，东岸300m、西岸40Om2电力线路km1.23临时生活m220004办公房屋m21500项目部及作业队办公6变电站（T接）处1500kva7材料库处I100m28钢箱梁试装场处1IoOm长X30m,C20混凝土硬化、地基处理300Om2。9钢筋加工场m220010便桥座1宽3米，长30米，贝雷片。11给水干管路km1.5123米内有水围堰m3702.5-3.0米高13洗车池处1长6m,宽4m五、要紧施工施工方法及工艺1、施工测量1）操纵测量为了保证桥梁与两岸单路工程的顺接，针对本人行钢桥工程的规模及特点，现场建立平面及高程操纵系统，以便在整个施工期间针对所有工程项目的施工进行测量操纵。2）平面操纵系统使用导线测量的方法复测全桥符合导线后，建立四级平面操纵系统。测量仪器使用全站仪与经纬仪，对水平角及距离进行平差，并以平差后座标反算的角度与边长作为成果。内业计算数字取值满足规范要求。3）高程操纵系统全桥符合水准线闭合后，在施工范围内建立以导线点为基础的三级高程操纵系统。为方便全桥水准测量，建立数个施工水准点。测量仪器使用自动安平DS3型水准仪，测量时往返各测一次，取闭合差。Fh=±20L,L为往返测量水准路线长度（km）,高程取值精确到mm。4）施工放样测量（1）平面位置放样a基桩：根据设计图纸提供的有关数据，先利用坐标法定出基础中心位置，然后用全站仪（经纬仪）或者钢尺定出桩位，并设置好护桩。b承台：承台基炕开挖后及时浇筑垫层混凝土，使用全站仪（经纬仪）根据护桩恢复基础中心，定出的边线位置，施工完毕，在进行下道工序施工之前均要对其中心位置及标高进行检查复核，以
