某电网公司生产班组一体化工作手册.docx

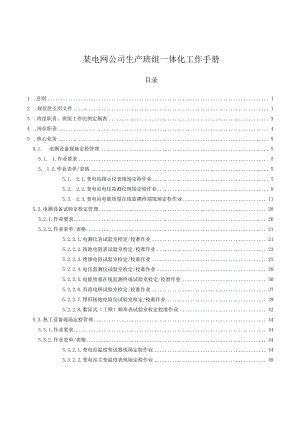

某电网公司生产班组一体化工作手册 目录 1.总则.1 2.规范性引用文件.1 3.班组职责、班组工作比例定额表.3 4.岗位职责.4 5.核心业务.5 5.1.电测设备现场定检管理.5 5.1.1.作业要求.5 5.1.2.作业表单/表格.5 5.1.2.1.变电站指示仪表现场定检作业.5 5.2.2.2.变电站电压监测仪现场定检作业.8 5.3.2.3.变电站电能质量在线监测终端现场定检作业.11 5.2.电测设备试验室检定管理.20 5.2.1.作业要求.20 5.2.2.作业表单/表格.21 5.2.2.1.电测仪表试验室检定/校准作业.21 5.2.2.2.接地电阻表试验室检定/校准作业.23 5.2.2.3.绝缘电阻试验室检定/校准作业.25 5.2.2.4.电压监测仪试验室检定/校准作业.28 5.2.2.5.电能质量在线监测终端试验室检定/校准作业.30 5.2.2.6.直流电桥试验室检定/校准作业.37 5.2.2.7.钳形接地电阻仪试验室检定/校准作业.39 5.2.2.8,数显式（工频）频率表试验室检定校准作业.42 5.3.热工设备现场定检管理.44 5.3.1.作业要求.44 5.3.2.作业表单/表格.44 5.3.2.1.变电站温度变送器现场定检作业.44 5.3.2.2.变电站主变温度表现场定检作业.48 5.3.2.3,变电站数字式温度表现场定检作业.51 5.4.热工设备试验室检定/校准管理.55 5.4.1.作业要求.55 5.4.2.作业表单/表格.56 5.4.2.1.数字式温度表试验室检定/校准作业.56 5.4.2.2.压力式温度表试验室检定/校准作业.60 5.4.2.3.温度变送器试验室校准作业.64 5.4.2.4.热电阻试验室检定/校准作业.67 5.5.电能质量测试管理.70 5.5.1.作业要求.70 5.5.2.作业表单/表格.71 5.5.2.1.电能质量测试作业.71L总则 依托广东电网公司“七个统一”规范，将电测试验班日常工作需要的制度、标准、流程、表单等融合在一起，以指导班组日常工作，规范电测试验班作业行为，提高作业水平与工作效率，特编写本手册。本工作手册规定了广东电网公司供电局电测试验班的职责、安全生产指标与规范化工作的管理标准、技术标准、业务流程、作业表单、管理表单的内容。本手册适用于广东电网公司供电局电测试验班。2.规范性引用文件 下列文件中的条款通过本手册的引用而成为本手册的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或者修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本手册。ISBN7-5045-3692-X/D.249 中华人民共与国安全生产法 ISBN7-80125-119-9 中华人民共与国电力法 GB50150-2006 电气装置安装工程电气设备交接试验标准 Q/CSG10701-2007 南方电网公司输变电设备缺陷管理标准 Q/D0011136.3-2006 广东电力系统调度规程 QCSG2OOOI-2004 变电运行管理标准 QCSG1OOo4-2004 电气工作票技术规范（发电、变电部分）Q/CSG10001-2004 变电站安健环设施标准 DL408-1991 电业安全工作规程（发电厂与变电站电气部分）DL409-1991 电业安全工作规程（电力线路部分）JJG124-2005 电流表、电压表、功率表及电阻表检定规程 JJG（航天）34T999 交流数字电压表检定规程 JJG（航天）35-1999 交流数字电流表检定规程 JJG315-1983 直流数字电压表试行检定规程 JJG598-1989 直流数字电流表试行检定规程 JJG724-1991 直流数字欧姆表检定规程 DL/T980-2005 数字多用表检定规程 JJG603-2006 频率表检定规程 JJG366-2004 接地电阻表试行检定规程 JJG622-1997 绝缘电阻表（兆欧表）检定规程 JJG1005-2005 电子式绝缘电阻表检定规程 JJG125-2004 直流电桥检定规程 JJG617-1996 数字温度指示调节仪检定规程 JJFl183-2007 温度变送器校准规范 JJG310-2002 压力式温度计检验规程 JJG229-2010 工业伯、铜热电阻检定规程 JJG1054-2009 钳形接地电阻仪 JJF1059-1999 测量不确定度评定与表示 DLT1028-2006 电能质量测试分析仪检定规程 计量法 中国水利电力工会全国委会 1991 电力企业班组建设规定 南方电网公司安全生产监督规定 南方电网公司安全生产工作规定 南方电网公司安全生产工作奖惩规定 南方电网公司视觉识别系统管理手册 南方电网公司防止电气误操作闭锁装置管理规定 南方电网公司供电企业人力资源配置标准（试行）广东电网公司生产人员培训考核管理规定 3.班组职责、班组工作比例定额表 单位名称单位名称 班组名称班组名称 班组要紧职责班组要紧职责 内设岗位内设岗位 要紧技能工种要紧技能工种*供电局 电测试验班 1.负责变电站电测、热工计量装置设备的竣工验收试验、定期校验与保护、故障与紧急缺陷查处。2.负责县区局、部门送检的电测量指示仪表、热工仪表、SF6 密度继电器实验室检验，并完成电测、热工计量标准检验装置的建标、标准器具的送检。3.负责实验室间对比计划制定及完成有关项目的比对试验。4.负责电能质量的监测工作与在线监测装置保护、数据收集统计分析工作。5.负责电测试验现场的安全。6.负责有关大修技改工程的过程管理工作。7.完善本班组台帐、原始记录、图纸、报表、报告、试验设备技术档案的管理工作。8.按要求完成班务管理及安全与技术培训 1。9.完善生产管理信息系统有关信息资料。10.参与基建、大修、技改工程要紧设备的出厂及现场交接试验见证。11.负责监督与审核班组工作票执行与规范化的填写。班长 电测仪表工 副班长 班组技术员/高级作业员 班员/作业员 3.1.工作比例量化表 班组名称班组名称 要紧核心业务要紧核心业务 班组日常事务班组日常事务 临时性事务临时性事务 电测试验班电测试验班 70%15-20%10-15%4.岗位职责 5.1.责任矩阵、一芈务、一芈务岗位赢苞、要紧核心业务要紧核心业务 班组日常业务班组日常业务 临时性业务临时性业务 70%15-20%10-15%班长班长 A、R A、R A、R 副班长副班长 C、R C、R C、R 班组技术员班组技术员/高级作业员高级作业员 R R R 班员班员/作业员作业员 R R R 责任人（八）、执行者（R）、协助管理（C）。6.核心业务 6.1.电测设备现场定检管理电测设备现场定检管理 6.1.1.作业要求作业要求 工作范围工作范围 本手册适用于电测设备现场定检，包含变电站指示仪表、变电站电压监测仪、变电站电能质量在线监测终端的现场定检工作。工作执行要求工作执行要求 按电力设备预防性试验规程周期及年度生产计划要求执行。编号 作业名称 作业周期 对应表单/表格名称 对应表单/表格编号 执行人 监督人 1 变电站指示仪表现场定检 5 年 1 次 变电站指示仪表现场定检作业表单 DC-SY-2-OOl-2 作业人员 作业负贵人 2 变电站电压监测仪现场定检 5 年 1 次 变电站电压监测仪现场定检作业表单 DC-SY-2-002-2 作业人员 作业负责人 3 变电站电能质量在线监测终端现场定检 5 年 1 次 变电站电能质量在线监测终端现场定检作业表单 DC-SY-2-003-2 作业人员 作业负责人 6.1.2.作业表单作业表单/表格表格 5.1.2.1.变电站指示仪表现场定检作业 供电局变电站指示仪表现场定检作业表单 表单流水号：_ 工作班组 作业开始时间 作业结束时间 作业任务 工作负责人 工作人员 变电站名称 运行编号 试验性质(X(XZlxZlx检他定其 工作地点 温度CC)湿度(%)I 名称 型号 厂家 编号 等级 PT 变比 CT 变比 一、作业前准备 1、出发前准备 试验仪器 绝缘电阻表、钳型电流表、万用表、试验仪等，通电检查并确认在有效期内 确认（）资料 图纸、说明书、检定规程、被试设备的缺陷记录与定检记录等 确认（）材料 工具箱、试验连接线、专用回路短接线等。确认（）2、办理作业许可手续 工作负责人办理工作票，并确定现场安全措施符合作业要求 确认（）3、风险 走错间隔，触电伤亡 负责人带领进入作业现场；核对设备名称与编号 确认（）接取试验电源，触电伤亡 检查漏电保护开关正常，禁止用导线在插座上取电源 确认（）误触碰，造成人员触电 设专人监护，并呼唱，操作前加强沟通与协调，全面熟悉现场是否有其他工作，与明确各方的工作内容。确认（）CT 开路造成人员触电、设备损坏 专人监护，短接 CT 二次绕组时，务必使用专用短接片或者短接线进行正确短接，短路应妥善可靠，严禁用导线缠绕；严禁在 CT 二次绕组与短路端子之间的回路与导线上进行任何工作；工作务必认真、慎重，不得将问路的永久接地点断开。确认（）PT 短路造成人员触电、设备损坏 专人监护，在 PT 二次回路上工作时，站在绝缘垫上并使用绝缘工具与绝缘手套；拆除的 PT 二次线，用绝缘胶布密封外露的导体部分。确认（）误触碰，造成交直流短路、接地 拆接试验线前检查屏内指示仪表，确认指示仪表断开与运行设备关联的电流、电压回路，设专人监护。确认（）操作错误，设备损坏 操作前检查选择仪器量程、试验结线是否正确。确认（）4、作业前 安全交底 作业人员清晰工作任务、周围设备的带电情况、作业环境情况 确认（）二、记录试验仪器规范 名称 型号 厂家 计量特性 证书号 编号 有效口期 三、作业过程 （1）断开与运行设备关联的电流、电压回路 风险 操纵措施 误触碰，造成人员触电 设专人监护，并呼唱，操作前加强沟通与协调，全面熟悉现场是否有其他工作，与明确各方的工作内容。确认（）CT 开路造成人员触电、设备损坏 专人监护，短接 CT 二次绕组时，务必使用专用短接片或者短接线进行正确短接，短路应妥善可靠，严禁用导线缠绕：严禁在 CT 二次绕组与短路端子之间的回路与导线上进行任何工作；工作务必认真、慎重，不得将回路的永久接地点断开。确认（）PT 短路造成人员触电、设备损坏 专人监护，在 PT 二次回路上工作时，站在绝缘垫上并使用绝缘工具与绝缘手套；拆除的 PT 二次线，用绝缘胶布密封外露的导体部分。确认（）作业标准 用钳型电流表、万用表检查，确认与运行设备关联的电流、电压回路已断开；至运行设备侧的端子用绝缘胶布封好。作业记录 确认（）（2）外观检查 风险 操纵措施 误触碰，造成人员触电 设专人监护，并呼唱，操作前加强沟通与协调，全面熟悉现场是否有其他工作，与明确各方的工作内容。确认（）作业标准 1、仪表装配合理、标志、符号齐全、面板清晰。2、机械调零转动灵活，左右对称。作业记录 确认（）（3）基本误差、升降变差检查、指示器不回零位测定（）或者偏离零位检查（）风险 操纵措施 误触碰，造成交直流短路、接地 拆接试验线前检查屏内指示仪表，确认指示仪表断开与运行设备关联的电流、电压回路，设专人监护。确认（）操作错误，设备损坏 操作前检查选择仪器量程、试验结线是否正确。确认（）作业标准 符合 JJG124-2005 电流表、电压表、功率表及电阻表检定规程、SD110-83 电测量指示仪表检验规程要求 厂家技术指标 作业记录 确认（）检验记录 名称 示值 上升 下降 最大误差：最大变差：指示器不回零位测定值符合要求（）备注 偏离零位，直符合要求（）名称 示值 上升 下降 最大误差：最大变差：指示器不回零位测定值符合要求（）备注 偏离零位4 直符合要求（）名称 示值 上升 下降 最大误差：最大变差：指示器不回零位测定值符合要求（）备注 偏离零位 直符合要求（）名称 示值 上升 下降 最大误差：最大变差：指示器不同零位测定值符合要求（）备注 偏离零位 直符合要求（）名称 示值 上升 下降 最大误差：最大变差：指示器不回零位测定值符合要求（）备注 偏离零位值符合要求（）（4）恢复与运行设备关联的电流、电压回路 风险 操纵措施 误碰带电设备，造成人员触电 设专人监护，并呼唱，操作前加强沟通与协调，全面熟悉现场是否有其他工作，与明确各方的工作内容。确认（）CT 开路造成人员触电、设备损坏 1、专人监护，严禁在 CT 二次绕组与短路端子之间的回路与导线上进行任何工作；工作务必认真、慎重，不得将回路的永久接地点断开。2、仪表接入电流回路前检查确认仪表表内电流回路无开路故障 确认（）PT 短路造成人员触电、设备损坏 1、专人监护，在 PT 恢复上工作时，站在绝缘垫上并使用绝缘工具与绝缘手套；拆除的 PT 二次线，用绝缘胶布密封外露的导体部分。2、仪表接入电压回路前检查确认仪表表内电压网路无短路故障。确认（）作业标准 与运行设备关联的电流、电压回路已恢复，确保接触良好，接线规范，被检仪表恢复正常指示。作业记录 确认（）四、作业终结 1 试验结果 合格（）、不合格（）、缺陷（）2 检验结果确认 检查现场记录，确认检验项目齐全、数据准确，粘贴试验标识。确认（）3 清理、撤离现场 拆除试验电源，将仪器、工具、材料等搬离现场 确认（）4 结束工作 办理工作终结手续 确认（）5 新增风险及操纵措施 确认（）6 试验说明 7 报告录入人 录入时间 5.1.2.2.变电站电压监测仪现场定检作业 供电局变电站电压监测仪现场定检作业表单 表单流水号：_ 作业班组 作业开始时间 作业结束时间 作业任务 工作负责人 工作人员 变电站名称 安装地点 试验性质 XJZZfvZfvXJZZfvZfv检他定其 工作地点 温度（）湿度闾 名称 型号 厂家 编号 等级 安装地点 一、作业前准备 1、出发前准备 试验仪器 绝缘电阻表、万用表、试验仪等，通电检查并确认在有效期内 确认（）资料 被试设备的缺陷记录与定检记录、图纸、说明书等 确认（）材料 工具箱、试验连接线等。确认（）2、办理作业许可手续 工作负责人办理工作票，并确定现场安全措施符合作业要求 确认（）3、风险 走错间隔，触电伤亡 负责人带领进入作业现场,核对设备名称与编号。确认（）接取试验电源，触电伤亡 检查漏电保护开关正常，禁止用导线在插座上取电源。确认（）误触碰，触电伤亡及引起运行设备误动 设专人监护，并呼唱，操作前加强沟通与协调，全面熟悉现场是否有其他工作，与明确各方的工作内容。确认（）PT 短路造成人员触电、设备损坏 专人监护，在 PT 二次回路上工作时，站在绝缘垫上并使用绝缘工具与绝缘手套；拆除的 PT 二次线，用绝缘胶布密封外露的导体部分。确认（）操作错误，技术数据丢失 会同设备使用人员（巡检人员）检查表计记录表计底度。确认（）4、作业前 安全交底 作业人员清晰工作任务、周围设备的带电情况、作业环境情况 确认（）二、记录试验仪器规范 名称 型号 厂家 编号 证书号 等级 有效口期 三、作业过程 风险 操纵措施 走错间隔，触电伤亡 负责人带领进入作业现场；核对设备名称与编号 确认（）接取试验电源，触电伤亡 检查漏电保护开关正常，禁止用导线在插座上取电源 确认（）误触碰，触电伤亡及引起运行设备误动 设专人监护，并呼唱，操作前加强沟通与协调，全面熟悉现场是否有其他工作，与明确各方的工作内容。确认（）PT 短路造成人员触电、设备损坏 专人监护，在 PT 二次 PI 路上工作时，站在绝缘垫上并使用绝缘工具与绝缘手套；拆除的 PT 二次线，用绝缘胶布密封外露的导体部分。确认（）操作错误，技术数据丢失 会同设备使用人员（巡检人员）检查表计记录表计底度。确认（）序号序号 作业内容 作业标准 作业记录(1)记录表计底度 总时间 电压偏高时间 电压偏低时间 合格率 确认（）(2)检查时钟误差 1）每年不大于 5min,2）监测仪日期及时间与当前日期、时间一致。确认（）(3)断开与运行设备关联的电压回路 用万用表检查与运行设备关联的电压回路已断开，至运行设备侧的端子用绝缘胶布封好。确认（）(4)绝缘电阻测量 使用 500V 兆欧表，电源开关置接通位置，测量电源进线-外壳、电源进线-地，绝缘电阻 25UC 确认（）风险 操纵措施 误触碰，造成人员触电 操作前检查标准仪输出 确认（）操作错误，设备损坏 操作前检杳选择仪器量程、试验结线是否正确。确认（）序号序号 作业内容 作业标准 作业记录(5)测量误差试验 被监测额定电压Un（20%）范围内，电压测量误差不超过0.5%确认（）(6)整定电压值基本误差、电压合格率、超上限率、超下限率的综合误差试验 整定电压值基本误差 r0.5%综合测量误差0.5%确认（）试验根,居 DLT500-2009 电压监测仪使用技术条件 测量误差试验记录 试验点（Ub）示值（V）实际值（V）误差（%）调整后实际值（V）调整后误差（）I 80%100%120%II 80%100%120%III 80%100%120%自定电压值基本误差、电压合格率、超 上限3、超下P 艮率的综合误差（）试验记录 试验时段 试验项目 监测仪显示值（%）实际值（%）误差（）整定电压值基本误差 合格时段 合格率 /超上限率 超下限率 最大电压 最小电压 超上限时段 合格率 整定电压上限值（V）：起动电压（V）:误差（）:超上限率 超下限率 最大电压 最小电压 超下限时段 合格率 整定电压下限值（V）：起动电压（V）:误差（）:超上限率 超下限率 最大电压 最小电压 （7）恢复与运行设备关联的电压回路 与运行设备关联的电压回路已恢复，确保接触良 作业记录 确认 作业标准 好，接线规范，被检仪表恢复正常指示。()四、作业终结 1 试验结果 合格（）、不合格（）、缺陷（）2 清底度 会同设备使用人员（巡检人员）检查监测仪底度，确认监测仪已清零。确认（）3 检验结果确认 检查现场记录，确认检验项目齐全、数据准确，粘贴试验标识。确认（）4 清理、撤离现场 拆除试验电源，将仪器、工具、材料等搬离现场 确认（）5 结束工作 办理工作终结手续 确认（）6 新增风险及操纵措施 确认（）7 试验说明 8 报告录入人 录入时间 5.1.2.3.变电站电能质量在线监测终端现场定检作业 供电局变电站电能质量在线监测终端现场定检作业表单 表单流水号：_ 作业班组 作业开始时间 作业结束时间 作业任务 定检性质 全检口核验口 作业负责人 作业人员 变电站名称 电压等级 作业地点 气温（）湿度（船 一、作业前准备 一前纸发仪工图出备、料L密既具资 试验仪器 检定所用标准设备 确认（）图纸资料 仪器说明书、图纸、出厂报告、电能质量测试分析仪检定规程等 确认（）工具材料 试验连接线、工具箱、专用回路短接线等 确认（）2.风险评估 走错间隔，误碰带电设备，造成人员触电。确认（）接取试验电源，触电伤亡。确认（）与运行设备关联的电流、电压回路未断开，加电气量时引起运行设备误动。确认（）误触碰，触电伤亡及引起运行设备误动。确认（）3、办理作业许可手续 工作负责人办理工作票，并确定现场安全措施符合作业要求。确认（）4、作业前安全交底 作业人员清晰工作任务、周围设备的带电情况、作业环境情况。确认（）确认（）工作票安全措施落实情况。5.技术根据 确认（）二、记录铭牌数据 检定所用标准设备 设备名称 额定电压 设备厂家 设备型号 出厂编号 出厂FI期 计量特性 证书号 有效Fl期 被检仪器 设备名称 额定电压 设备厂家 三、作业过程（I）断开与运行设备关联的电流、电压回路 风险 操纵措施 误碰带电设备，造成人员触电 设专人监护，并呼唱，操作前加强沟通与协调，全面熟悉现场是否有其他工作，与明确各方的工作内容。确认（）CT 开路造成人员触电、设备损坏 专人监护，短接 CT 二次绕组时，务必使用专用短接片或者短接线进行正确短接，短路应妥善可靠，严禁用导线缠绕；严禁在 CT 二次绕组与短路端子之间的回路与导线上进行任何工作；工作务必认真、慎重，不得将回路的永久接地点断开。确认（）PT 短路造成人员触电、设备损坏 专人监护，在 PT 二次回路上工作时，站在绝缘垫上并使用绝缘工具与绝缘手套；拆除的 PT二次线，用绝缘胶布密封外露的导体部分。确认（）作业标准 与运行设备关联的电流、电压回路已断开，至运行设备侧的端子用绝缘胶布封好。在各工作地点已装置遮拦及挂“在此工作”标示牌。作业记录 确认（）DLT1028-2006 电能质量测试分析仪检定规程 （2）外观检查 风险 操纵措施 触电受伤 不要碰触接线端子及试验线裸露部分，以免触电。确认（）检查屏内被检仪器及其二次回路接线，设专人监护。确认（）作业标准 1.被检仪器外观应完整无破旧，型号规格、生产厂家、仪器编号等标识应清晰。2.有专用附件（如电流探头）的被检仪器，应将附件与被检仪器一起进行检定，多通道被检仪器附件应有编号并与一起通道相对应。3.被检仪器应在额定工作条件下放置 12h 以上，并按照说明书要求进行预热。开机后，被检仪器应能正常工作，各类显示正确，各开关及功能键工作正常。作业记录 合格（）不合格（）不合格现象：（3）绝缘电阻 风险 操纵措施 触电受伤 不要碰触接线端子及试验线裸露部分，以免触电。确认（）作业标准 被检仪器各电器回路对地与各电气回路之间的绝缘电阻应不低于 5MC,作业记录 合格（）不合格（）不合格现象：（4）绝缘强度 风险 操纵措施 触电受伤 不要碰触接线端子及试验线裸露部分，以免触电。确认（）作业标准 在被检仪器电器回路对地之间及其各电气回路之间，施加检验规程所规定的电压后，不应出现电瓠、放电、击穿与损坏。试验后，被检仪器应工作正常，各功能准确度应符合检验规程。作业记录 合格（）不合格（）不合格现象：设备型号 出厂编号 出厂日期（5）电压测量电压测量 风险 操纵措施 触电受伤 不要碰触接线端子及试验线裸露部分，以免触电；确认检定装置接入端无电压后，方可接入被检装置。确认（）作业标准 同意相对误差限：05%（相对误差二（实测值-标准值）/标准值 X100%）作M 4记录 确认（）量程 标准值 A 相测量值 B 相测量值 C 相测量值 备注 （6）频率测量频率测量 风险 操纵措施 触电受伤 不要碰触接线端子及试验线裸露部分，以免触电：确认检定装置接入端无电压后，方可接入被检装置。确认（）作业标准 选取被检仪器额定电压（未注明额定电压的按用户给定的电压值）；额定频率为 50HZ 的，在其频率测量范围内以 50HZ 为基准均匀选取 5 10 个频率点；额定频率非 50HZ 的，可根据用户需求选取5 10 个频率点。频率的同意误差限为 0.01Hz。（绝对误差二被检仪器频率示值-频率标准值）。作业记录 确认（）标准值 A 相测量值 B 相测量值 C 相测量值 备注 （7）电压谐波测量波测量 风险 操纵措旅 触电受伤 不要碰触接线端子及试验线裸露部分，以免触电；确认检定装置接入端无电压后，方可接入被检装置。确认（）作业标准 被测量 条件 同意误差 谐波电压%1%以 5%(q%4 0.05%UN 注：UN 为基波电压，为为谐波电压。L 谐波含有率为 0.5%时，在 2 50 次之间选择很多于 7 个谐波次数，其中 2、3、5、7 次必检；2.谐波含有率为 8%时，在 2 50 次之间选择很多于 7 个谐波次数，其中 2、3、5、7 次必检；3.谐波含有率为1%时，在 2 50 次之间选择很多于 15 个谐波次数，其中 2、3、5、7、50 次必检；作业记录 确认（）谐波含有率 谐波次数 A 相测量值 B 相测量值 C 相测量值 备注 O.5%8%（8）电流谐波测量 风险 操纵措施 触电受伤 不要碰触接线端子及试验线裸露部分，以免触电；确认检定装置接入端无电压后，方可接入被检装置。确认（）作业标准 被测量 条件 同意误差 谐波电流 3%4 5%。43%jv O.15%7jv 注：为基波电流，为谐波电流。1.谐波含有率为 1%时，在 2 50 次之间选择很多于 7 个谐波次数，其中 2、3、5、7 次必检；2.谐波含有率为 20%时，在 2 50 次之间选择很多于 7 个谐波次数，其中 2、3、5、7 次必检；3.谐波含有率为 3%时，在 2 50 次之间选择很多于 15 个谐波次数，其中 2、3、5、7、50 次必检：作业记录 确认（）谐波含有率谐波次数 A 相测量值 B 相测量值 C 相测量值 备注 1%20%3%（9）电压间谐波测量波测量 风险 操纵措施 触电受伤 不要碰触接线端子及试验线裸露部分，以免触电：确认检定装置接入端无电压后，方可接入被检装置。确认（）作业标准 被测量 条件 同意误差 谐波电压%1%以 5%外%4 0.05%UN 注：UN 为基波电压，UzI为谐波电压。1.间谐波含有率为 1%时,推荐的检定点为:1.5,2.25,2.5,2.75,3.25,3.5,3.75,4.5,5.5,6.57.5,8.5,9.5,10.5,11.5；2.间谐波含有率为 0.5%与 8%时,推荐的检定点位：2.25,2.5,2.75,3.5。作业记录 确认（）间谐波含有率 间谐波次数 A 相测量值 B 相测量值 C 相测量值 备注 0.5%8%1%（10）电流间谐波测量 风险 操纵措施 触电受伤 不要碰触接线端子及试验线裸露部分，以免触电；确认检定装置接入端无电压后，方可接入被检装置。确认（）作业标准 被测量 条件 同意误差 谐波电流 3%A 5%4 3%Z1v 0.15%7,注：/,v为基波电流，/力为谐波电流。1.间谐波含有率为 3%时,推荐的检定点为：1.5,2.25,2.5,2.75,3.25,3.5,3.75,4.5,5.5,6.5,7.5,8.59.5,10.511.5；2.间谐波含有率为 1%与 20%时,推荐的检定点位：2.25,2.5,2.75,3.5。作业记录 确认（）间谐波含有率 间谐波次数 A 相测量值 B 相测量值 C 相测量值 备注 1%20%3%（Il）谐波有功功率测量 风险 操纵措施 触电受伤 不要碰触接线端子及试验线裸露部分，以免触电；确认检定装置接入端无电压后，方可接入被检装置。确认（）作业标准 条件 同意误差 弓150W I%及 65 的要求。分，共分为 1、2、5 位置影响试验 接地电阻表前、后、左、右各倾斜 5,分别轻敲；调节零位，在每个量程 Ir检定一次，如今的检定结果与正常位置检定结果之差应不超过最大同意误差 向测量上限各的 50%。辅助接地电阻影响试验 辅助接地电阻/。0 1000 2000 5000 同意改变量/（%）C C C 2c 注：C 为被检接地电阻表准确度等级。试验根据 JJG366-2004接地电阻表检定规程 测量结果的不确定度：注：所有被测量实不确定度评定与表,乐值或者标准器示值的单位与对应量限单位相同，不确定度分析根据JJF1059T999 测量示O 作业记录 确认（）示值误差 佥定记录 量程 被检表示值或者显示值 实际值 示值误差 位置影响试验记录 位置 量程 前 后 左 右 辅助接地电阻影响试验记录 辅助电阻/Q 示值或者显余 K O 500 1000 2000 5000 五、作业终结 1 试验结果 合格（）、不合格（）2 清理现场 所有试验仪器开关应置于“OFF”位置，检定人员检查试验记录，确 认检定项目完成，数据准确。确认（）3 试验结果处理 被检表检定合格后，贴上合格证。确认（）4 新增风险及操纵措施 确认（）5 试验说明 6 报告录入人 录入时间 5.2.2.3.绝缘电阻试验室检定/校准作业 供电局绝缘电阻表试验室检定/校准作业表单 表单流水号：_ 工作班组 作业开始时间 作业结束时间 作业任务 委托单号 工作负责人 工作人员 工作地点 温度（C）湿度（盼 一、作业前准备 1、试验前准备 仪器工具 绝缘电阻表、万用表、检定标准仪，通电检查并确认在有效期内，专用试验线等。确认（）资料 检定规程、技术说明书 2、风险 碰触运行中恒速源转轮造成人身伤害 通电前检查被检表是否可靠地固定在恒速源合适的位置上。确认（）操作错误，设备损坏 操作前检查选择仪器量程、试验结线是否正确。确认（）3、作业前安全交底 作业人员清晰工作任务、设备的情况、作业环境情况。确认（）二、记录指示仪表铭牌 名称 厂家 型号 编号 等级 规格 三、记录试验仪器规范 名称 型号 厂家 证书号 编号 有效日期 四、作业过程 风险 操纵措施 碰触运行中的恒速源转轮造成人身伤害 通电前检查被检表是否可靠地固定在恒速源合适的位置上。确认（）操作错误，设备损坏 操作前检查选择仪器量程、试验结线是否正确。确认（）（I）外观检查 作业标准 标志正确、外表完整，当倾斜或者轻摇仪表时，内部无撞击声；机械调零器转动灵活、左右对称，指针不弯曲，与标度盘表面的距离适当。作业记录确认（）（2）初步试验 作业标准 L,E 开路，指针指在 8 位置，不偏离标度线中心位置bum 或者无穷大调节旋钮能调节到 8 分度线，有余量。作业记录 确认（）L,E 短路，指针指在零分度线，不得偏离标度线的中心位置1mm。没有零分度线的绝缘电阻表，应接以起点电阻进行检验。作业记录确认（）（3）示值误差检定、倾斜影响试验、端钮电压及其稳固性测量 作 y 业标准 示值误差 绝缘电阻表准确度等级 1.0 2.0 5.0 10.0 20.0 同意误差限值（%）11 区段 1.0 2.0 5.0 10.0 20.0 1,HI 区段 2.0 5.0 10.0 20.0 50.0 倾斜影响试验 不超过基本误差极限值的 50%端钮电压及其稳固性测量 开路电压在额定电压的 90%110%范围内。绝缘电阻表开路电压的峰值与有效值之比应不大于 1.5,在 Imin 内绝缘电阻表开路电压最大指示值与最小指示值之差应不大于绝缘电阻表额定电压值的 90%o 中值电压应不低于绝缘电阻表额定电压的 90%o 试验根据 JJG622-1997绝缘电阻表（兆欧表）检定规程 测量结果的不确定度：注：所有被测量实际值或者标准器示值的单位与对应量限单位相同，不确定度分析根据JJF1059T999 测量不确定度评定与表示。作业记录 确认（）示值误差检定记录 里才王 被检表示值或者显示值 实际值 示值误差 倾斜影响试验（倾斜 5）记录 位置量程 前 后 左 右 端名 R 电压及其稳固性测量记录-一入电阻/Q 量程-，一 OO 中值电阻 （4）绝缘电阻检查一一可选（）额定电压小于或者等于 IkV 时，高于 20MQ,额定电压大 作业记录 确认 TFJLK lt 于 Ikv 时，高于 30MC。()五、作业终结 1 试验结果 合格（）、不合格（）2 清理现场 所有试验仪器开关应置于“OFF”位置，检定人员检查试验记录，确 认检定项目完成，数据准确。确认（）3 试验结果处理 被检表检定合格后，贴上合格证。确认（）4 新增风险及操纵措施 确认（）5 试验说明 6 报告录入人 录入时间 5.2.2.4.电压监测仪试验室检定/校准作业 供电局电压监测仪试验室检定/校准作业表单 表单流水号：_ 作班组 作业开始时间 作业结束时间 作业任务 委托单号 工作负责人 工作人员 变电站名称 安装地点 工作地点 温度（）湿度（%）名称 厂家 型号 编号 等级 规格 一、作业前准备 1、试验前准备 试验仪器、工具 万用表、绝缘电阻表、检定标准仪，通电检查并确认在有效期内，专用试验线等。确认（）资料 检定规程、技术说明书等。确认（）2、风险 误触碰，造成人员触电 操作前检查标准仪输出 确认（）操作错误，设备损坏 操作前检查选择仪器量程、试验结线是否正确。确认（）3、作业而 安全交底 作业人员清晰工作任务、设备情况、作业环境情况 确认（）二、记录试验仪器规范 名称 型号 厂家 计量特性 证书号 编号 有效日期 三、作业过程 风险 操纵措施 误触碰，造成人员触电 操作前检查标准仪输出 确认（）操作错误，设备损坏 操作前检杳选择仪器量程、试验结线是否正确。确认（）序号 作业内容 作业标准 作业记录 (1)外观检查 监测仪处于非工作状态 D 面板整洁美观，字迹清晰醒目，显示器件及调整器件应安装得当；2）外表面光洁无明显机械损伤与涂覆层剥落现象,部件安装正确，牢固，操作灵活，无变形等缺陷。面板应整洁美观,各器件安装得当。确认（）(2)绝缘电阻测量 使用 500V 兆欧表，电源开关置接通位置，测量电源进线-外壳、电源进线-地，绝缘电阻 25MQ 确认（）(3)参数设置 根据要求设置电压同意偏差范围等参数 确认（）(4)基本功能检查 波动电压设定为 额定电压（）V 小于 Imin 前各统计值不变，满Imin 后各统计值改变 确认（）整定电压上限（）V 小于 Imin 前各统计值不变，满Irnin 后各统计值改变 确认（）整定电压下限（）V 小于 Irnin 前各统计值不变，满Imin 后各统计值改变 确认（）监测电压变化范围（）V 小于 Imin 前各统计值不变，满Imin 后各统计值改变 确认（）(5)测量误差试验 被监测额定电压 U“（120%）范围内内，电压测量误差不超过0.5%确认（）(6)整定电压值基本误差、电压合格率、超上限率、超下限率的综合误差试验 整定电压值基本误差 4W0.5%综合测量误差 0.5%确认（）(7)时钟误差试验 内时钟每天不大于 IS 或者每年不大于 5min 确认（）试验根 居 DLT500-2009 电压监测仪使用技术条件 测量结果的不确定度 注：所有被测量实际值或者标准器示值的单位与对应量限单位相同，不确定度分析根据JJF1059-1999 测量不确定度评定与表示。测量误差试验记录 试验点（Ub）示值（V）实际值（V）误差（）调整后实际值（V）调整后误差（%）I 80%100%120%II 80%100%120%IlI 80%100%120%整定电压值去 E 本误差、电压合格率、超上限率、超下限率的综合误差（）试验记录 试验时段 试验项目 监测仪显示值（%）实际值（%）误差（）整定电压值基本误差 合格时段 合格率 /超上限率 超下限率 最大电压 最小电压 超上限时段 合格率 整定电压上限值（V）：起动电压（V）：误差（）:超上限率 超下限率 最大电压 最小电压 超下限时段 合格率 整定电压下限值（V）：起动电压（V）：误差（）:超上限率 超下限率 最大电压 最小电压 四、作业终结 1 试验结果 合格（）、不合格（）2 清底度 检查监测仪底度，确认监测仪已清零。确认（）3 清理现场 拆除试验接线并将所有试验仪器开关置于“OFF”位置，检定人员检查试验记录，确认检定项目完成，数据准确。确认（）4 试验结果处理 被检表检定合格后，贴上合格证。确认（）5 新增风险及操纵措施 确认（）6 试验说明 7 报告录入人 录入时间 5.2.2.5.电能质量在线监测终端试验室检定/校准作业 供电局电能质量在线监测终端试验室检定/校准作业表单 表单流水号：作业班组 作业开始时间 作业结束时间 作业任务 作业负责人 作业人员 作业地点 气温（）湿度（%）检定所用标准设备 设备名称 额定电压 设备厂家 设备型号 出厂编号 出厂日期 计量特性 证书号 有效日期 被检仪器 设备名称 额定电压 设备厂家 设备型号 出厂编号 出厂口期 一、作业前准备 1、试验前准备 仪器工具 万用表、检定标准仪，通电检查并确认在有效期内，专用试验线等。确认（）资料 检定规程、仪器出厂报告、技术说明书 2、风险 误触碰，造成人员触电 操作前检查标准仪输出 确认（）操作错误，设备损坏 操作前检查选择仪器量程、试验结线是否正确。确认（）3、作业前安全交底 作业人员清晰工作任务、设备的情况、作业环境情况。确认（）二、作业过程 风险 操纵措旅 误触碰，造成人员触电 操作前检查标准仪输出 试验根据 DLT1028-2006 电能质量测试分析仪检定规程 测量结果的不确定度 注：所有被测量实际值或者标准器示值的单位与对应量限单位相同，不确定度分析根据JJF
