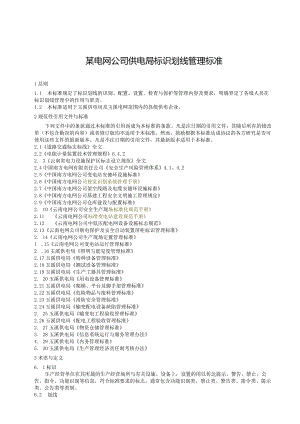

某电网公司供电局标识划线管理标准.docx

某电网公司供电局标识划线管理标准1总则1.1 本标准规定了标识划线的识别、配置、设置、检查与保护等管理内容及要求，明确界定了各级人员在标识划线管理中的作用与职责。1.2 本标准适用于玉溪供电局及玉溪电网范围内的县级供电企业。2规范性引用文件与标准下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或者修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。2.1道路交通标志标线全文2.2电能计量装置技术管理规程6.4.22. 3云南省电力设施保护区标志设立规范全文2.4中国南方电网有限责任公司安全生产风险管理体系4.1、4.22.5中国南方电网公司变电站安健环设施标准2.6中国南方电网公司视觉识别系统管理手册2.7中国南方电网公司架空线路及电缆安健环设施标准2.8中国南方电网公司基建工程安全文明施工管理规定2.9中国南方电网公司仓库建设与配置标准2. 10云南电网公司安全生产现场标准化规范手册2.11 云南电网公司标准变电站建设规范手册2.12 云南电网公司中低压配电网设备设施标志规范2.13云南电网公司继电保护及安全自动装置屏柜标识管理标准2. 14云南电网公司生产现场定置管理标准1 .15云南电网公司变电站运行管理标准2 .16玉溪供电局照明与能见度管理标准2.17玉溪供电局特种设备管理标准2.18玉溪供电局测试设备管理标准2.19玉溪供电局生产工器具管理标准2. 20玉溪供电局用电设备管理标准2.21玉溪供电局爬梯、平台及脚手架管理标准2.22玉溪供电局危险物品与废料管理标准2.23玉溪供电局消防安全管理标准2.24玉溪供电局输变配电设备缺陷管理标准2. 25玉溪供电局输变电工程验收管理标准2.26玉溪供电局配电工程验收管理标准2. 27玉溪供电局物资仓储管理标准3. 28玉溪供电局信息系统运行与服务管理办法4. 29玉溪供电局内务管理标准5. 30玉溪供电局生产管理经济责任制考核办法3术语与定义6. 1标识生产经营单位在其所属的生产经营场所与有关设施、设备上，设置的用以传达提示、警告、禁止、公告、指令、功能识别等信息，符合标准要求的标志。通常包含功能识别类、禁止类、警告类、指令类、提示类、公告类等类别。6.2 划线在生产经营场所与有关设施、办公场所、仓储场所等，使用符合标准的颜色，以适宜的材料绘制的用于划分场所、设施功能的标线。6.3 视觉识别（VI）以标志、标准字、标准色为核心展开的完整的、系统的视觉表达体系。将上述的企业理念、企业文化、服务内容、企业规范等抽象概念转换为具体符号，塑造出特殊的企业形象。6.4 生产场所本标准中的生产场所指变电站所有区域、生产试验厅（室）、工器具房、生产车辆专用车库、调度机房（通信机房、自动化机房及电源室）、信息机房、配电设备及附属设施、输电线路及附属设施。3.5营业场所本标准中的营业场所指营业厅、供电所。3. 6仓储场所本标准中的仓储场所指一级仓库、二级仓库、急救包等存储物资的仓库及附属场所。3.7 基建场所本标准中的基建场所指基建在建的变电站、线路等区域。3.8 办公场所本标准中的办公场所指生产调度大楼、生产基地办公楼所辖办公区域。3.9 后勤场所本标准中的后勤场所指食堂。3. 10公共场所本标准中的公共场所指除生产、营业、仓储、基建、办公、后勤场所与计量试验室以外的场所，比如生产调度大楼停车场等。4职责4. 1办公室4.1.1 公共、后勤、办公场所、车辆标识划线的归口管理部门。4.1.2 负责组织公共、后勤、办公场所、车辆标识划线的识别、需求计划审批、配置、设置、检查、保护与更换。4.2生产设备管理部4.2.1生产场所标识划线的归口管理部门。4. 2.2负责组织生产场所标识划线的需求计划审批、配置、设置。4.3基建工程管理部门4.3.1基建场所标识划线的归口管理部门。4.3.2负责组织基建场所标识划线的识别、需求计划审批、配置、设置、检查、保护与更换。4.4市场营销部4. 4.1营业场所与计量试验室标识划线的归口管理部门。4 .4.2负责组织营业场所与计量试验室标识划线的需求计划审批、配置、设置、检查、保护与更换。5 .5仓储管理部门4.5.1仓储场所标识划线的归口管理部门。4. 5.2负责组织仓储场所标识划线的需求计划审批、配置、设置、检查、保护与更换。4.6其他部门（单位）负责本部门（单位）所辖场所标识划线的识别、需求上报、配置、设置、检查、保护、更换。5管理内容与方法5. 1标识划线的识别5.1.1 公共、后勤、办公场所、车辆标识划线由办公室组织所辖部门（单位）参考办公、公共、后勤场所、车辆安健环标识划线规范（附录D）开展需求识别，确认需要配置的标识划线类别、规格、数量等。5.1.2 生产场所标识划线由所辖部门（单位）参考生产场所安健环标识划线规范（附录C）开展需求识别，确认需要配置的标识划线类别、规格、数量等。5.1.3 基建场所标识划线由基建工程管理部门组织施工单位参考中国南方电网公司基建工程安全文明施工管理规定开展需求识别，确认需要配置的标识划线类别、规格、数量等。5.1.4 4营业场所与计量试验室标识划线由所辖单位参考营业场所安健环标识划线规范（附录E）开展需求识别，确认需要配置的标识划线类别、规格、数量等。5.1.5 仓储场所标识划线由所辖部门（单位）参考仓储场所安健环标识划线规范（附录F）开展需求识别，确认需要配置的标识划线类别、规格、数量等。5.1.6 标识需求识别的范围包含工作环境、设备、设施、工器具及安全用具等，确认需要配置的标识类别、规格、数量等。识别与需配置的标识应包含：5.1.6.1功能识别类：如设备设施、工作环境、物品的名称与编号等；5.1.6.2禁止类：如“禁止合闸，有人工作！”、“禁止攀登，高压危险！”、“禁止跨越”、“未经许可，不得入内”、“禁止吸烟”、“禁止烟火”、“禁止使用无线通讯”等；5.1,6.3警告类：如“止步，高压危险”、“有电，高压危险！”、“当心触电”、“当心坑洞”、“当心跌滑”、“注意通风”等；5.1.6.4指令类：如“务必系安全带”、“务必戴防护手套”等；5.1.6.5指示类:如“从此上下”、“在此工作”、限速标志、限高标志、安全距离牌等；5.1.6.6公告类：如特殊设备操作指导程序、火警或者触电应急应变程序、紧急逃生路线图等。5.1.7应针对区域的功能与类别识别划线的区域，识别时应考虑：5.1.7.1工作与非工作区域；5.1.7.2堆放与非堆放区域；5.1.7.3停车与非停车区域；5.1.7.4通道与限制区域。5.1.8各部门（单位）根据需求识别结果，结合标识划线配置需求表（附录B）形成年度或者临时项目申请后分报对应的归口管理部门审批。5.2标识划线的配置与设置5.2.1办公室按照已审批的需求计划，组织所辖部门（单位）开展公共、后勤、办公场所、车辆标识划线的配置与设置。5.2.2生产设备管理部按照已审批的需求计划，组织所辖部门（单位）开展生产场所标识划线的配置与设置。5.2.3基建工程管理部门按照已审批的需求计划,组织施工单位开展基建场所标识划线的配置与设置。5.2.4市场营销部按照已审批的需求计划，组织所辖单位开展营业场所与计量试验室标识划线的配置与设置。5.2.5仓储管理部门按照已审批的需求计划，组织所辖部门（单位）开展仓储场所标识划线的配置与设置。5.2.6标识配置与设置的基本要求：5.2.6.1内容准确，符合标准及现场实际；5.2.6.2标识清晰、位置明显、对应；5.2.6.3安装（粘贴）规范。5.2.7划线配置与设置的基本要求：5.2.7.1清晰、准确、规范；5.2.7.2符合标准及现场实际。5.2.8设备、工具、机具、装置的试验、检验标识由试验、检验部门按有关技术法律、法规、规程的规定进行配置与设置。5.2.9因现场实际需要，可在各作业场所、工作场所设置临时标识，但若临时标识需设置超过90天的，应由设置部门（单位）负责将临时标识更换为永久性标识，并在工作结束后拆除（恢复）。5.3 标识划线的验收新建、改、扩建工程标识划线的验收参照玉溪供电局输变电工程验收管理标准、配电工程验收管理标准执行。5.4 标识划线的检查与保护5.4.1变电站、配电设备及附属设施、输电线路及附属设施标识划线的检查结合日常巡视检查开展，并在巡视表单中记录，发现问题按照输变配电设备缺陷管理标准执行；其他生产场所标识划线由所辖部门（单位）每季度开展一次检查，并填写标识划线、照明通风设施、建构筑物检查保护记录表（附录A）,发现标识划线有损坏、错误、脱落、陈旧、模糊或者需要变更等情况时，原则上应在一个季度内修复、更换。5.4.2办公室每季度组织对公共、后勤、办公场所、车辆标识划线开展一次检查，市场营销部每季度组织对营业场所与计量试验室标识划线开展一次检查,基建工程管理部门每季度组织对基建场所标识划线开展一次检查，仓储管理部门每季度组织对仓储场所标识划线开展一次检查，并填写标识划线、照明通风设施、建构筑物检查保护记录表（附录A）,确保各类标识划线符合标准要求，发现标识划线有损坏、错误、脱落、陈旧、模糊或者需要变更等情况原则上应在一个季度内组织修复、更换。5. 4.3临时标识设置超过一个月的，由设置部门按月开展检查，并填写标识划线、照明通风设施、建构筑物检查保护记录表（附录A）,确保各类标识符合标准要求，发现标识有损坏、错误、脱落、陈旧、模糊或者需要变更等情况应在一个月内修复、更换。5.5 管理回顾每年生产设备管理部组织对标识划线的管理工作进行回顾，形成回顾总结，用于指导标准修编或者改进现场执行情况。5.6 记录储存所有记录至少储存两年。6考核与评价录录录录录录 ,I4/，匚/ Ur 11 ,VJ C Rp. Bi W RH Rp. RMI 附12 3 4 5 6 7 ZZZIiZ生产设备管理部负责本标准的考核与评价，对违反本标准的部门将按生产管理经济责任制考核办法有关条款进行考核。标识划线、照明通风设施、建构筑物检查保护记录表标识划线配置需求表生产场所安健环标识划线规范办公、公共、后勤场所、车辆安健环标识划线规范营业场所与计量试验室安健环标识划线规范仓储场所安健环标识划线规范附录A（规范性附录）标识划线、照明通风设施、建构筑物检查保护记录表（Q/CSG-YNPG223275-2013/B1）单位（班组）：检查人：检查时间：地点问题类别具体问题检查人检查时间整改情况整改时间验收人备注：1.地点可根据场所特点自行划分，划分场所应覆盖需开展检查的全部场所。2 .若发现问题则将具体问题描述填入表中，并注明问题类别（标识、划线、照明、通风、建构筑物）。若未发现问题则在“具体问题”栏填写“无3 .检查标准为：（1）标识划线：检查标识划线是否符合设置原则，是否有损坏、错误、脱落、陈旧、模糊或者需要变更等情况。（2）照明：检查照明设备、设施外观是否完好，灯光是否存在闪烁、变暗或者不亮的情况；应急照明灯应按下“试验”按钮检查灯具是否能正常发光；移动式事故照明应检查是否能正常启动。（3）通风：按照通风管理标准进行检查。（4）建构筑物：按照建筑物与构筑物管理标准进行检查。4 .检查人填写“地点”、“检查类别”、“具体问题”、“检查人”与“检查时间二5 .整改验收合格后，由验收人填写“整改情况”与“整改时间”。附录B（规范性附录）标识划线配置需求表（Q/CSG-YNPG223275-2013/B2）部门（单位）：场所:序号项目名称尺寸（mm）单位数量材料及工艺12345678910111213141516填报人：审核人:填报时间：说明：场所填写具体的地点，如IlOkVXX变电站、XX开闭所、XX办公楼；项目名称之具体的标识、划线的名称，如禁止堵塞线、“未经许可不得入内”标识牌;填报完毕后应交各部门管理人员审核。附录C（规范性附录）生产场所安健环标识划线规范1 视觉识别凡是涉及视觉识别（Vl）的按照中国南方电网公司视觉识别系统管理手册执行。2 生产场所划线规范性引用文件：1.云南电网公司安全生产现场标准化规范手册；2.云南电网公司标准变电站建设规范手册。尺寸及颜色：1.云南电网公司安全生产现场标准化规范手册；2.云南电网公司标准变电站建设规范手册。安装设置：1.云南电网公司安全生产现场标准化规范手册；2.云南电网公司标准变电站建设规范手册。应用示例：安全警戒线、防止踏空线、禁止堵塞线、生产通道边缘警戒线、防止碰头线、防止绊跤线、变电站安全距离参考线。2.1 安全警戒线（宽度通常为100mm150mm,标准色为黄色：Yl00,Y20。通常有a、b、C三种。安全警戒线至屏面距离通常应为30Omm800mm,可根据实际情况调整）。安全警戒线（实例）2.2 防止踏空线（规格要求：黄色线宽度通常在IoOnInl150mm,其标准色为黄色YIo0,M20）防止踏空线（实例）2.3 禁止堵塞线（黄色条宽通常为IOomnb间隔100mm,标准色为黄色：Y100,M20,通常有a、b两种，禁止堵塞线禁止堵塞线（实例）2.4 变电站生产通道边缘警戒线（规格要求：黄色线宽度通常为100mnb其标准色为黄色YIO0,M20）2.5 防止碰头线（规格要求：使用45。间隔斜线排列进行标注，其中黄色线宽度通常在100nim150mm,黑色线宽度通常75三100mmo通常标注在人行通道高度不足1.8米的障碍物上。）2.6 防止绊跤线（规格要求：使用45°间隔斜线排列进行标注，其中黄色线宽度通常在Ioomm150,黑色线宽度通常75mm100mm。）'U'2.7 变电站安全距离参考线（说明：1.500kV安全距离为5.0米，22OkV安全距离为3.0米，UOkV安全距离为1.5米，35kV安全距离为LO米，1OkV安全距离为0.7米；2.画线位置为变电站生产场地入口通道处。）MK2.8 车辆停放工艺：线宽为：100T50mm,颜色为:C:0M:20Y:IOoK:0。说明：停车场应划标线，车辆停放在标线内。应用示例：车辆停放定置。车辆停放（实例）3 变电站生产场地入口围栏规范性引用文件：1.云南电网公司安全生产现场标准化规范手册；2.云南电网公司标准变电站建设规范手册。材质：使用202不锈钢,标称板厚1.5mme制作工艺：不锈钢型材焊接成型。应用说明：变电站生产场地人口围栏宜使用不锈钢焊接制作，高度不低于120Omnb围栏上适宜位置悬挂安全标志牌，围栏端宜采取与地面固定的方式。应用示例：变电站生产场地入口围栏变电站生产场地入口围栏变电站生产场地入口围栏（实例）4 变电站功能室定置标识规范性引用文件：1.云南电网公司生产现场定置管理标准；2.云南电网公司标准变电站建设规范手册。尺寸：21OmmX297mm或者297mmX420mm。材质：亚克力板、广告钉。工艺：使用亚克力车边板双层制作，内容用写真画制作，孔为625mm。说明：功能室指门卫室、休息室、多功能活动室、消防室、材料室、交接班室、会议室、资料室、保护室、主控室、安全工具室、备品备件室等。应用示例：1.主控室定置管理；2.资料室定置管理；3.消防室定置管理；4.保护小室定置管理。主控室定置图资料室定置图消防室定置图保护小室定置图5 方向辅助标志规范性引用文件：云南电网公司安全生产现场标准化规范手册。尺寸及颜色：云南电网公司安全生产现场标准化规范手册。材质：云南电网公司安全生产现场标准化规范手册。安装：云南电网公司安全生产现场标准化规范手册。使用位置：1.方向辅助标志应该与有关标志联用，指示被联用标志所表示意义的方向。2.在标志远离指示物时，务必联用方向辅助标志。假如标志与其他指示物很近，人们一眼即可看到的标志的指示物,方向辅助标志能够省略。3.方向辅助标志与有关标志联用时，如是指示左向与下向，则放在图形标志的左方；如是指示右向（包含右下、右上）。4.疏散通道中，紧急出口标志宜设置在通道两侧部及拐弯处的墙面上，标志牌的上边缘距地面不应大于Inb也能够把标志直接设置在地面上，上面加盖不燃透明牢固的保护板。标志的间距不应大于20m,袋形走道的尽头离标志的距离不应大于IOn1。5.疏散通道出口处，紧急出口标志应设置在门框边缘或者门的上部。标志牌的上边缘距天花板高不应小于0.5m。标志牌下边缘距地面的高度不应小于2.Omo6 紧急疏散示意图尺寸：21OmnIX297mm或者按比例缩放。材质：写真画、广告钉。安装：使用附着式（如粘贴、镶嵌等）。4三*ra办公大楼紧急疏散示意图紧急疏散示意图（参考）7 变电站安全天数记录电子显示规范性引用文件：云南电网公司标准变电站建设规范手册。尺寸：100OmnlX700Innl或者按比例缩放。材料工艺：面板使用进口铝塑板加工，数字使用LED管，其余字体使用丝网印刷。显示屏使用整体无框式外形。安装：安装于主控楼醒目位置，高度适中。应用示例：安全天数记录电子显示板。(C: 1«» T: K: JS»变电站安全天数记录电子显示板8 变电站、调度通信机房、自动化机房及电源室设备设施标识牌规范性引用文件：1.云南电网公司继电保护及安全自动装置醉柜标识管理标准；2.云南电网公司标准变电站建设规范手册；3.云南电网公司安全生产现场标准化规范手册。尺寸及颜色：1.云南电网公司继电保护及安全自动装置屏柜标识管理标准；2.云南电网公司标准变电站建设规范手册；3.云南电网公司安全生产现场标准化规范手册。各标识均可根据实际调整大小。材质：1.云南电网公司继电保护及安全自动装置屏柜标识管理标准；2.云南电网公司标准变电站建设规范手册；3.云南电网公司安全生产现场标准化规范手册。安装：1.云南电网公司继电保护及安全自动装置屏柜标识管理标准；2.云南电网公司标准变电站建设规范手册；3.云南电网公司安全生产现场标准化规范手册。应用示例：1.一次设备标志牌；2.二次设备标志牌；3.设备相序标志牌；4.临时接地线接地端标志牌；5.设备接地线连线颜色标准；6.安全工用具的定置标志牌；7.接地线标志牌；8.电缆标志牌。一次设备标识应（断路器）一次设备标识牌（主变压器）一次设备标识牌（接地开关）IP22OkV红云Il回线243Iei路器保护屏二次设备标识牌（断路器保护屏）设备相序标志牌vt0>uu临时接地线接地端标志牌V?0Y100C100V100*1S-100f,设备接地线连线颜色标准（说明：明敷的接地线，在接地体距地面1.8米下列涂15TOOnml宽度相等的绿色与黄色相间的条纹。）3号接地线40ff rr安全工用具的定置标志牌接地线标志牌二次电缆标志牌电力电携标志静号点点将 蝠M终规9 变电站设备颜色应用规范说明：L室内、室外一次设备本体、支架、设备架、端子箱颜色用淡灰色（全国涂料与颜料标准化技术委员会GBSG51001-94,序号B03）,下列为色标及示例，使用时请严格执行；2.二次屏、柜的颜色一律使用计算机灰，国际标准编号为RAL7035,下列为色标及示例，使用时严格执行。应用示例：一次设备颜色（GBSG51001-94,序号B03）二次设备颜色（RAL7035）10变电站（开闭所）二次设备元器件标识规范性引用文件：云南电网公司继电保护及安全自动装置屏柜标识管理标准。材质：使用标签纸、双色板。尺寸及颜色：云南电网公司继电保护及安全自动装置屏柜标识管理标准。应用说明：1.关于某一间隔在同一屏柜上有多套装置运行的情况，为避免误碰、误操作运行设备,对各装置应使用“编号+装置型号+保护类型”的标识，关于50OkV与22OkV线路保护，其装置标识应与50OkV与22OkV线路保护、辅助保护调度命名相结合；各装置连接片应使用“编号+装置型号（或者保护类型）+功能说明”的标识。2.关于同一保护屏柜上有不一致间隔运行设备的情况，为避免误碰运行设备，对各装置应使用“编号+间隔名称+装置功能（型号）”的标识；各装置连接片应使用“编号+间隔名称+功能说明”的标识。3.关于同一保护屏柜上有不一致间隔设备运行的情况，为避免连接片与标签不对应，应对连接片与标签框用红色线按间隔进行区域划分，区域上方应有标识。4.为对各连接片功能使用情况起到警示作用，避免标签遗失后发生识别混乱，连接片应用颜色进行指示，正常运行投入连接片用红色圆形标识；正常运行投入并与其它间隔有关联连接片（如：失灵启动连接片、主变间隙保护动作解列小水电连接片等）用黄色圆形标识；运行方式改变投退连接片（如：主变跳旁路连接片等）用绿色圆形标识；圆形标识标注在连接片右侧。5.应将操纵把手与切换开关不一致指示位置的功能标注清晰，关于易发生混浴的把手使用“编号+装置型号+功能说明”的标识方法。6.空气开关使用“编号+对应装置+用途”的标识方法，空气开关处于“投入”或者“退出”位置时不应遮挡标识，标识放置的位置以不遮挡空气开关参数为原则。应用示例：,m口m口口口;口 口口同一保护屏柜上有不一致间隔运行设备标识、，-尸，,：,zm丁亍而jFu_叫同一间隔在一面屏上有多套装置 运行标识2-1LP非电量保护跳201连接片标识领鼓咽道、光f4i电技人敏波避Jfl投入.WF通道遛伸I<JQKJFK转换开关标识q»j：二C:次设备兀器件标识（实例）11变电站继电保护及自动装置透明插槽规范性引用文件：云南电网公司标准变电站建设规范手册。尺寸：332mm×230mmo材质：PC板。工艺：定型制作。安装：插槽用玻璃胶粘接于二次屏柜正面居中，距底部IOCm。说明：摆放连接片转换开关参照图与二次设备巡视操作指南。应用示例：继电保护及自动装置透明插槽。继电保护及自动装置透明插槽12变电站继电保护及自动装置屏柜外部现场配置标识规范性引用文件：云南电网公司标准变电站建设规范手册。尺寸：297mmX210mm。说明：配置资料应彩色打印、过塑,放置在变电站继电保护及自动装置透明插槽内。应用示例：1.连接片转换开关参照图；2.二次设备巡视操作指南。连接片转换开关参照图13变电站开关柜内部示意图规范性引用文件：云南电网公司标准变电站建设规范手册。说明：将隐蔽设备与接线复杂的设备图示化，并明确注意事项。安装：开关柜内部示意图放置于开关柜柜门上透明插槽内。应用示例:开关柜内部示意图。开关柜内部示意图14变电站危险点警示牌规范性引用文件：云南电网公司标准变电站建设规范手册。尺寸：户外(32OnImX220)mm；户内(160X200)mm。颜色：黄底黑字。f艺：使用窟用铝板打底、反光膜制作、喷汽车清漆。临时警示牌可使用黄纸打印后过塑。安装：根据实际情况，安装在危险点邻近醒目位置处。说明：警示牌由三部分构成，第一部分为危害因素名称，第二部分为危害因素描述，第三部分为要紧操纵措施。应用示例：危险点警示牌。15变电站临时安全标识规范性引用文件：L云南电网公司安全生产现场标准化规范手册；2.云南电网公司标准变电站建设规范手册。尺寸：1.云南电网公司安全生产现场标准化规范手册；2.云南电网公司标准变电站建设规范手册。材料：L云南电网公司安全生产现场标准化规范手册；2.云南电网公司标准变电站建设规范手册。安装：I、II型使用强力胶+玻璃胶。III型适用于二次屏柜玻璃上的临时装设。应用示例：L挂牌器示例；2.临时安全标识牌装设。应用说明：二次屏柜前门悬挂“在此工作”标识牌须使用“III型挂牌器”（塑料吸盘）：二次屏柜正常运行时，二次屏柜后门外侧的“I型挂牌器”正常时悬挂”二次屏柜安全防护警示牌”，二次屏柜内有工作时该挂牌器用于悬挂“在此工作”标识牌,二次屏柜后门内侧亦须装设“I型挂牌器”用于悬挂“在此工作”标识牌。现场实例16变电站二次屏柜（装置）安全防护警示牌规范性引用文件：云南电网公司标准变电站建设规范手册。尺寸：云南电网公司标准变电站建设规范手册。材质：PC板、反光膜。工艺：PC板打底，丝网印刷。二次屏柜安全防护警示牌安装:将挂牌器牢固粘贴在屏柜前后门上,并将警示牌悬挂于挂牌器上,标志牌底端对地高度为1500mm,挂牌器样式见I型挂牌器。二次装置安全防护警示牌安装：用装置原有螺丝将挂钩固定在装置上，并将警示牌悬挂于挂钩上。说明：二次屏柜安全防护警示牌为常设警示牌。同屏中的某套装置检修时，将二次装置安全防护警示牌装设在其它运行装置上，防止误碰同屏运行装置。二次屏柜（装置）安全防护警示牌仅可由运行人员进行设置。应用示例:二次屏柜安全防护警示牌。一次用般安QIi4"承正 IE一次仲雷金 w*ir*srt f二次屏柜安全防护警示牌二次装置安全防护警示牌17变电辅助设备设施的标识说明：辅助设备设施是指电缆沟盖板、爬梯等生产场所中不参与输送与分配电能，为人身安全提供保障的非生产性设施。规范性引用文件：1.云南电网公司标准变电站建设规范手册；2.云南电网公司安全生产现场标准化规范手册。尺寸及颜色：1.云南电网公司标准变电站建设规范手册；2.云南电网公司安全生产现场标准化规范手册。材质：铝板贴反光膜。安装：使用附着式（如粘贴、镶嵌等）。设置说明：变电站电缆沟盖板编号的形式使用蓝色底漆,编号数字颜色使用黄色字,字体使用黑体,编号应按站统一推荐使用下列编号原则：D第一组数字表示电缆沟所处的设备场地电压等级，分别用“50,22,11,35,10,6”代表“500kV,220kV,HOkV,35kV,IOkV,6kVo；2）第二组数字由三位数字构成,第一位数字代表电缆沟走向，“0”代表纵向（与主变压器高压侧出线垂直），“1”代表横向（与主变压器高压侧出线平行）：第二、三位数字代表电缆沟的排列顺序情况，如“01”，“02”等：3）第三组数字由三位数字构成，代表盖板排列顺序，如“121”、“089”等。应用示例：1.变电站电缆沟盖板编号；2.变电站安全围栏杆。22-102-089IM变电站电缆沟盖板编号H>人人八人人 X X X X X AXXX×Z XZ Z Z XZ、/.Z Z ×Z / XZ Zl 、z、z、/ 7/、/ X /X / / xI * Aft* j变电站安全围栏杆18输电设备设施标识牌规范性引用文件：中国南方电网公司架空线路及电缆安健环设施标准。材质、尺寸、颜色及安装：中国南方电网公司架空线路及电缆安健环设施标准。应用示例：500kV沙香线66号架空线路标志牌22OkV0马1线220KV售马1线56号56号22OkVa马1线56号同杆多回架空线路标志牌11OkV天杨线电缆天河站至杨箕站电缆线路标志牌VlCDMJ*Ii«yVme设备相序标志牌19配电设备设施标识牌规范性引用文件：云南电网公司中低压配电网设备设施标志规范。材质、尺寸、颜色及安装：云南电网公司中低压配电网设备设施标志规范。应用示例：IOkV线路名称XXX断路器】04Vn 120IaD134三150am高压开关柜设备名称标志牌（材质：基材为厚度0.5mm的背胶相片纸，表面敷亮膜；尺寸：可选用下列两组尺寸：第一组15OmnlX120mm、134mm×104mm、第二组18OmmXI44mm、160mm×124mm；安装规范：开闭所、开关站设备操作机构面板操作按钮下方位置；操作人员正前方。）0.4kV线路名称XXX断路器6Onm.476ro.开关站低压开关柜、屏名称标志牌（材质：基材为厚度0.5mm的背胶相片纸，表面敷亮膜；尺寸：76mm×56三>60FnnlX40mm。安装规范:（材质：提示标志牌使用厚度2.5mm的铝板为基材，使用3M反光膜刻绘，粘贴在铝板表面；尺寸：250×250mm；安装规范：“从此上下”设置在或者悬挂在现场工作人员能够上下的棚架、爬梯上；“在此工作”设置在或者悬挂在工作地点或者检修设备上）IokV大学城I回电缆 由XX站XX开关至XX站XX开关70 8Qrm长度： 型号:起点：止点：投产时间：安装单位：11 QnmIIQrln12Qnm12 Qnm电缆名称标志牌（安装规范：使用80Ornin*1OmIn万能钢带箍固定在电缆上（标志牌为双面）或者直接粘贴在电缆本体上（标志排为单面）；与架空线路连接的电缆标志牌固定于连接处邻近的本电缆上；沿电缆隧道敷设的电缆线路标志牌固定于电缆线路隧道内、电缆井内的电缆上。）1 OOOiuJIOkV穿金路线1号1 OOmmd6n615RR1OOOmn禁止攀登 高压危险350mm1 u Omm3 5 Omm1UOmm单回架空线路杆塔名称及禁止语喷刷（安装规范：铁塔喷刷，顺线路方向面向大号侧，左边主材上喷刷线路名称，右边主材上喷刷禁止语。黑色底漆的底边距离地面为100Omm,根据实际情况可向上位移至适当位置，同塔黑色底漆须在同一水平位置;高低腿铁塔以高腿为基准距离地面100OInm喷刷，其他各腿喷刷位置要求与高腿在同一水平位置；双水泥杆喷刷，顺线路方向面向大号侧，左边喷刷线路名称，右边喷刷禁止语。黑色底漆的底边距离地面为100Omm；单杆喷刷，顺线路方向面向大号侧，左侧面喷刷线路名称，右侧面喷刷禁止语。黑色底漆的底边距地面为100Ommo）四某某“线OOIjr禁止«-登高压危险啾某某IV线OOI禁止案登高压危险A腿B催O腿CM同塔多同架空线路杆塔名称及禁止语喷刷（安装规范：同塔多回线路喷刷，最下层线路名称与禁止语在同一水平位置，黑色底漆的底边距离地面为100Onun,同塔各个方向的黑色底漆须在同一水平位置。上层线路名称与下层线路名称垂直排列在相对应的同一主材上，间隔40cm；单杆双同线路喷刷，顺线路方向面向大号侧，左侧面、右侧面分别喷刷相对应的线路名称；正面喷刷禁止语。黑色底漆的底边距地面为1000mm；单杆多回线路喷刷，最下层线路名称与禁止语在同一水平线上，黑色底漆的底边距地面为1000mio上层线路名称与下层线路名称垂直排列在相对应的正侧面，间隔40Onm1。）20禁止标志指示牌说明：指禁止人们不安全行为的图形标志。禁止标志的基本形式是带斜杠的圆边框及相应文字，其中文字使用黑体。其标准色分别为红-MlOOY100,黑-K100。规范性引用文件：1.云南电网公司标准变电站建设规范手册；2.云南电网公司安全生产现场标准化规范手册。尺寸及颜色：1.云南电网公司标准变电站建设规范手册；2.云南电网公司安全生产现场标准化规范手册。材质：铝板贴反光膜。安装：使用附着式（如粘贴、镶嵌等）。应用示例：21警告标志指示牌说明：指提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。警告标志的基本形式是正三角边框及相应文字，其中文字使用黑体。其标准色分别为黄-YlO0,黑-K100。规范性引用文件：L云南电网公司标准变电站建设规范手册；2.云南电网公司安全生产现场标准化规范手册。尺寸及颜色：L云南电网公司标准变电站建设规范手册；2.云南电网公司安全生产现场标准化规范手册。材质：铝板贴反光膜。安装：使用附着式（如粘贴、镶嵌等）。应用示例：1.止步高压危险；2.当心触电；3.当心滑跌；4.当心坑洞；5.有电高压危险；6.有电注意安全；7.当心有毒气体。止步高压危险当心触电当心滑跌当心坑洞AAA22指令标志指示牌说明：指强制人们务必做出某种动作或者采取防范措施的图形标志。警告标志的基本形式是圆形边框及相应文字，其中文字使用黑体。其标准色分别为蓝-ClO0,黑-KlO0。规范性引用文件：1.云南电网公司标准变电站建设规范手册；2.云南电网公司安全生产现场标准化规范手册。尺寸及颜色：1.云南电网公司标准变电站建设规范手册；2.云南电网公司安全生产现场标准化规范手册。材质：铝板贴反光膜。安装：使用附着式（如粘贴、镶嵌等）。应用示例：1.务必戴安全帽；2.务必戴防护手套；3.务
