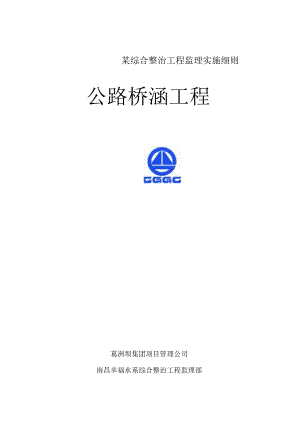

某综合整治工程监理实施细则.docx

某综合整治工程监理实施细则公路桥涵工程葛洲坝集团项目管理公司南昌幸福水系综合整治工程监理部2016年6月7日批准：凌云志编制：汪春平1 .适用范围42 .编制根据73 .专业工程特点84 .专业工程开工条件检查355 .现场监理工作程序及内容与操纵要点416 .监理工作质量操纵重点407 .资料与质量评定工作要求41公路桥涵工程施工监理实施细则1 .适用范围本监理实施细则适用于本景观工程内所有的公路桥涵工程。1.1工程概况本工程为江西省南昌市幸福渠水系景观绿化工程一期寰宇万象区，设计内容包含：寰宇万象区块范围内的景观环境设计，要紧为建筑，硬小品，铺装，道路，水景与植物配置等。项目总用地面积约为79.9公顷，地上总建筑占地面积约为11120平方米，建筑总面积约为18190平方米。南昌属亚热带湿润气候，气候温暖，雨水充沛，四季分明。本场区多年平均气温17.8,7-9月为高温期，极端最高气温为43.2（7月），12月翌年2月气温最低,极端最低气温为-9.9（2月）,多年平均降水量1645毫米。最大年降水量为2356毫米,最小年降水为1046毫米。最大日暴雨量为208.9毫米，最大时降雨量为58.7毫米。根据岩土工程勘察报告，按其岩性及其工程特性，自上而下依次划分为T杂填土、-2素填土、T淤泥、-2粘土、-3粉砂、-4细砂、-5砾砂、T粉质粘土、-1-1粉土、-2细砂、-4粗砂、-5砾砂、圆砾、泥质粉砂岩夹泥岩。据中国地震动参数区划图（GBI8306-2011）及建筑抗震设计规划（GB50011-2001）,本区抗震设防烈度为6度，设计基本地震加速度值为0.05g,设计特征周期为0.35so景区道路跨越各景观水系设置了22座桥，其中有普通桥13座、通车桥5座、通船桥4座；本次设计包含6座桥，分别为：1号通车桥、2号通车桥、3号通车桥、4号通车桥、2号通船桥、4号通船桥。荷载标准：城-B级人群：5KNm20桥梁结构设计：1号通车桥1）横向布置桥横断面：0.35米（栏杆）+5.3米（车行道）÷0.35（栏杆）=6米；2）桥梁结构本桥为46m+17.6m+16m三孔钢筋碎圆弧拱桥，边孔矢跨比为1/5.48,中孔矢跨比为1/6,主拱圈厚度为0.7m。桥梁纵向为双向坡，两边均为3.5%纵坡，处于竖曲线上。3）桥面铺装：4厘米AC-13C沥青碎（SBS改性）+6厘米AC-200沥青碎。4）栏杆：桥梁两侧使用铁艺栏杆。2号通车桥1）横向布置桥横断面：0.4米（栏杆）+2.1米（人行道）+3.1米（车行道）+0.4米（栏杆）=6米；2）桥梁结构本桥为三跨钢筋混凝土无钱拱桥，跨径组合为3+4+3米。4米、3米跨主拱圈截面厚度均为0.3米；下部拱座与基础使用培工结构，拱座表面设防裂钢筋网。桥梁纵向为双向坡，使用圆曲线相切的线型。3）桥面铺装：4厘米AC-13C沥青碎（SBS改性）+6厘米AC-20C沥青碎。4）栏杆：人行道外侧使用花岗岩栏杆。3号通车桥1）横向布置桥横断面：0.5米（栏杆）+5米（车行道）÷0.5（栏杆）二6米；2）桥梁结构本桥为一跨变截面箱涵桥，跨径为14米。顶板下缘为椭圆曲线，跨中截面高0.65米，支点部位截面高2.1米；侧墙与底板截面高均为1米。桥梁纵向为双向坡，两边均为5%纵坡。3）桥面铺装：4厘米AC-13C沥青碎（SBS改性）+6厘米AC-20C沥青碎。4）栏杆：人行道外侧使用花岗岩栏杆。4号通车桥1）横向布置桥横断面：0.5米（栏杆）+5米（车行道）+0.5（栏杆）二6米；2）桥梁结构本桥为一跨变截面箱涵桥，跨径为6.2+10+6.2米。顶板下缘为椭圆曲线，跨中截面高0.5米，支点部位截面高L5米；侧墙、隔墙与底板截面高均为0.8米。桥梁纵向为双向坡，两边均为5%纵坡。3）桥面铺装：4厘米AC-13C沥青碎（SBS改性）+6厘米AC-20C沥青碎。4）栏杆：人行道外侧使用铁艺栏杆。2号通船桥1）横向布置桥横断面：0.4米（栏杆）+2.1米（人行道）+3.1米（车行道）+0.4米（栏杆）=6米；2）桥梁结构本桥为五跨钢筋混凝土无钱拱桥，跨径组合为3+4+6+4+3米。6米、4米、3米跨主拱圈截面厚度均为0.35米、0.3米、0.3米；下部拱座与基础使用巧工结构，拱座表面设防裂钢筋网。桥梁纵向为双向坡，使用圆曲线相切的线型。3）桥面铺装：4厘米AC-13C沥青碎（SBS改性）+6厘米AC-20C沥青碎。4号通船桥桥横断面：0.5米（栏杆）+2.1米（人行道）+3.1米（车行道）+0.5米（栏杆）=62米;2）桥梁结构本桥为五跨钢筋混凝土无钱拱桥，跨径组合为3+4+6+4+3米。6米、4米、3米跨主拱圈截面厚度均为0.35米、0.3米、0.3米；下部拱座与基础使用后工结构，拱座表面设防裂钢筋网。桥梁纵向为双向坡，使用圆曲线相切的线型。3）桥面铺装：4厘米AC-13C沥青碎（SBS改性）+6厘米AC-20C沥青碎。4）栏杆：人行道外侧使用花岗岩栏杆质监单位：南昌市水电工程质量与安全监督站建设单位：南昌市幸福水域治理有限公司设计单位：南昌市城市规划设计研究总院勘察单位：中水珠江规划勘测设计有限公司监理单位：葛洲坝集团项目管理有限公司施工单位：中国水电建设第八工程局2 .编制根据1）施工承包合同与施工组织设计2）本工程监理规划3）经会审确认的本工程全套施工图纸与设计变更文件4）中华人民共与国建筑法5）建设工程质量管理条例6）JTG/TF50-2011公路桥涵施工技术规范7）建质200987号危险性较大的分部分项工程安全管理办法8）水利工程监理规范及其他有关安全技术规范及强制性标准等。9）业主、监理工程师与施工承包人之间信函、指令与会议纪要。3 .专业工程特点桥梁设计均使用整体支架就地浇筑工艺施工，对模板高度超过8米的，模板排架搭设与拆除方案需进行专家论证并通过才予以实施，桥拱段浇筑混凝土前，支架需预压,以消除支架下沉、扣件间隙等引起的变形。4 .专业工程开工条件检查1、 核对图纸与补充调查承包人在施工开始前应对设计文件、图纸、资料进行现场核对，必要时应进行补充调查，并将调查结果提交监理工程师批准。2、 复测承包人应在开工前对桥梁中心位置桩、三角网基点桩、水准基点桩及其它测量资料进行核对、复测，并将复测结果报监理工程师批准。3、 编制施工方案承包人根据图纸资料与有关合同条款，编制施方案与实施性施工组织设计，提交监理工程师审批。4、 图纸审查1）、开工前务必认真阅图，发现问题应及时向监理工程师提出。2）、承包人务必按图纸与有关说明施工，其偏差应在本细则规定的同意值范围内。3）、当图纸内有关施工说明与本细则有矛盾时，应以图纸为准。当图纸与本细则均缺少有关的要求与规定时，由监理工程师、设计院、业主结合实际情况或者规定。5、承包人务必按照国家有关的基本建设程序进行施工，并建立完善的质量保证体系，在施工过程中实行自检，工程完成后配合监理工程师检查验收。6、安全技术措施1）、施工前，全面检查现场、设备及防护措施。确认符合安全要求后方可施工；2）、手持式电动工具应按手持式电动工具的管理、使用、检查与维修安全技术规程（GB378783）规定，加设漏电保护；3）、高处露天作业、缆索吊装及大型构件，注意风力影响。遇六级（含六级）以上大风时，禁止作业。4）、单项工程开工前，制定安全操作细则并向施工人员进行安全技术交低。7、按照建质200987号危险性较大的分部分项工程安全管理办法要求，对高支模等分部分项工程进行专家论证，通过后才予以实施。8、检查所用材料是否满足设计要求；（1）材料的品种与性能；（2）材料出厂合格证；（3）现场取样检验成果与报告。9、检查试验人员与设备能否满足施工测试、操纵与鉴定的需要。10、检查测量人员与设备能否满足施工需要，复核施工测量成果是否达到精度要求。IK检查要紧施工设备与机械、劳动组织与技术水平是否满足施工需求。5.现场监理工作程序及内容与操纵要点1、监理质量操纵工作程序监理工作流程：基桩的复测与接收一监理施工测量操纵网一施工定位测量一施工放样一工程施工。图3.1-1桥梁工程质量控制工作流程2监理工作内容2.1 交桩及复测工作操纵1）承包人在接到监理工程师发出的桩位图及坐标、标高等数据并现场交桩后，应在规定的期限内（通常为14d）进行复测核对并交出自己的测量成果，假如没有错误且精度符合设计要求及施工的要求，应书面表示正式同意桩志，并负责以后的保护与使用。2）如承包人对任一测量标志及数据持有异议，应向监理工程师提交一份表格列出认为有误的桩点位置与修正的数据；在监理工程师确认往常，不得触动原有地面。3）桩基移交后，监理工程师应督促承包人做好桩志保护，基桩应保护到竣工验收后，所有桩志应设立护桩等参考标志，使得基桩能够准确地重新定位；监理工程师应定期对桩位作复核检查，以保证施工放样准确无误。2.2 测量操纵网的建立及其监理在开工之前承包人应加密操纵网点，建立施工用测量操纵网，以保证构造物各部位都能准确定位，施工过程中若个别桩位丢失后也能有足够的精度恢复桩位。1）桥梁操纵网的图形中小桥的测量操纵网由桥轴线的桥位桩及其护桩构成，其坐标、桩号应准确测定，桥位桩间的距离丈量要符合测量规范的标准。大桥、特大桥的测量操纵网基本图形是三角形与四边形，以操纵正桥部分为主,桥轴线是操纵网的一条边，桥轴线与操纵网直接联系，桥轴线的长度由基线直接传递、校核。操纵网的各条边与角都务必准确测量，测量的闭合误差应符合规范要求，各桩点的坐标值应经平差计算最后得到。曲线桥的测量操纵用坐标法放样墩位，从多个方向与不一致的桩位进行放样校核；在桥位建立起一个多点的三角连锁网。2）测量操纵网的精度操纵跨河直线桥的平面测量操纵要紧是操纵桥轴线，操纵网要达到桥轴线长度中误差估算精度要求，并为施工时墩台定位提供测量的基本操纵点，并能达到要求的精度。按规范要求测量结束后，经平差计算，若测角、测边的闭合差、中误差及相对误差都能满足规范的要求，操纵网即被认为是合格的。3）操纵网测量的监理工作程序承包人接收了基点桩标志后，应立即开始测量操纵网的建立工作，并书面向监理工程师提出报告与计算资料，监理工程师接到报告后要独立地组织复测检查，认为准确无误，精度符合要求后能够批准使用。经批准使用的桩位标志，应责令承包人妥善保护，保证施工中及竣工验收时使用。测桩未经监理工程师批准不得在施工中使用。操纵网在施工过程中应定期复测，监理工程师认为操纵网稳固性有问题时可指令承包人限期对操纵网复测检查，复测前停止使用有可能已被移动的桩位。2. 3施工定位测量的操纵操纵网建立并经监理工程师批准后，能够开始具体工程部位的施工定位测量放样。1）在测量放样前，承包人应提交一份测量放样方案，内容包含：测设部位。测设方法。具体使用的置镜点，后视点的桩位编号。测设计算书。根据测放点位，置镜点、后视点计算出相应的偏角与边长。校核的方法。校核时的置镜点，后视点桩位编号及相应的计算书。2）由测量专业工程师对测量方案进行审核。 测量放样所用的所有置镜点，后视点均务必是操纵网的桩点，不能用临时桩点或者临时测放的桩点作为放样的置镜点或者后视点。测量方案务必能保证有足够的精度，在测量过程中应不受施工的干扰。所有定位放样的测量都务必有可靠的校核方法，以保证测量没有错误，保证误差在同意范围之内。所有计算应准确无误。3）承包人务必在得到监理工程师对测量方案的书面批准后方可进行测量放样；测量时务必使用通过检验标定的仪器，监理人员应旁站以保证测读无误。4）放样测量的报验表与原始记录应在施工开始前交现场监理工程师审查签认。2.4桥梁水准测量的操纵1）桥梁水准测量的等级及其测量精度：桥梁水准点的等级与精度应满足设计的要求。2）水准基点的布设原则： .特大桥施工水准点测设精度，应不低于四等水准测量的要求，桥头两岸应至少设置两个水准点。 .大桥、中桥、小桥与涵洞水准测量按四等水准要求设置水准点。 .根据施工需要及地质不良或者易受破坏的地段应适当增设辅助水准点，其精度应符合四等水准要求，并须符合下列要求：转镜不超过2次，高差不超过2m与不在同一岩石或者结构物的基础上。2钢筋混凝土工程质量操纵1钢筋混凝土工程监理工作流程（见图）图3.3-1钢筋混凝工程监理工作流程2监理工作内容3. 3.2.1模板检查1）模板制作的检查：桥梁工程模板务必使用大块钢模组合或者高强度竹胶板，使用竹胶板模板表面光洁、无变形、无缺损。 模板制作同意偏差（见表3.3-2）。2）模板安装的检查模板安装、拼装的同意偏差按设计与监理工程师的要求操纵，设计无操纵时，按交通部标准JTJo412000执行（见表3.3-3）。检查模板及其支架的结构稳固性。模板务必保证在灌注混凝土过程中不变形，不松动，不沉降，施工用的脚手架不应与模板相连，防止模板松动变形。表3.3-2模板、拱架及支架制作时同意偏差项次项目同意偏差（mm）木模板制作（I）模板的长度与宽度±5（2）不刨光模板相邻两板表面高低差3（3）刨光模板相邻两板表面高低差1（4）平板模板表面最大的局部不平刨光模板3不刨光模板5（5）拼合板中木板间的缝隙宽度2(6)支架、拱架尺寸±5(7)梯槽嵌接紧密度2钢(1)外形尺寸长与高0,-1模肋高±5板(2)面板端偏斜0.5制(3)连接构件(螺栓、卡子等)的孔眼位置孔中心与板面的间距±0.3作板端中心与板端的间距0,-0.5沿板长、宽方向的孔+0.6(4)板面局部不平1.0(3)板面与板侧挠度±1.0表3.3-3模板、拱架及支架安装时同意偏差项次项目同意偏差(mm)1模板标高(1)基础+15(2)柱、墙与梁+10(3)墩台+102模板内部尺寸(1)上部构造的所有构件+5,O(2)基础±30(3)墩台±203轴线偏位(1)基础±15(2)柱或者墙÷8(3)梁±10(4)墩台±104装配式构件支撑面的标高+2,-55模板相邻两板表面高低差2模板表面平整56预埋件中心线位置3预留孔洞中心线位置10预留孔洞截面内部尺寸+10,07支架与拱架（1）纵轴的平面位置跨度的1/1000或者30（2）曲线形拱架的标高（包含建筑拱度在内）+20,-10所有模板的连接缝，空隙务必堵塞严实与平整，能够用胶纸贴缝等防止漏浆,以保证外观平整。3. 3.2.2钢筋检查1）钢筋材料检查应要求承包人按规定的频率对每批进场钢筋进行检验，检验的项目包含：强度、延长量（延伸率）、冷弯、焊接试件与监理工程师认为需要而定的试验项目，检验合格后，方可加工用于工程上，监理试验室应随时抽查进场钢筋性能。应要求承包人将钢筋表面的浮皮、铁锈清除干净。2）各类钢筋接头的检查检查接头的搭接长度。应按规范要求对绑扎接头与各类焊接接头进行检查验收,电弧焊接头焊缝长度（见表3.3-4）表3.3-4电弧焊接头焊缝规格表项次项目I级钢筋HRB335>HRB400牌号钢筋1帮条焊或者搭接焊，每条焊缝长度（L）帮条焊接，4缝（双面焊）N4d25d帮条焊接，2缝（单面焊）N8d10d搭接焊接，2缝（双面焊）4d25d搭接焊接，1缝（单面焊）28d21Od2帮条钢筋总面积>A3焊缝总长度帮条焊接216d20d搭接焊接8dNIOd4焊缝宽度0.7d5焊缝深度0.3d检验接头位置，钢筋位置的接头应在下料往常做好安排并满足下列条件:i.接头应设在内力较小的部位，并错开布置，接头间距离不小于1.3倍搭接长度。ii.配置在搭接长度区段内的受力钢筋，绑扎接头的截面面积占总截面积的百分率：受拉区不得超过25%,受压区不得超过50%（见表3.3-5）；闪光对焊焊接接头的截面面积占总截面积的百分率：受拉区不大于50%,受压区不限制；机械连接接头的截面面积占总截面积的百分率：受拉区不得超过50%。表3.3-5受拉钢筋绑扎接头的搭接长度钢筋类型及牌号混凝土强度等级C20C25高于C25光圆钢筋I级35d30d25d带肋钢筋HRB33545d40d35dHRB40055d50d45d注:纵向受拉钢筋的搭接长度不应小于300mm,受压钢筋的搭接长度不应小于200mm；两根不一致直径的钢筋搭接长度，按较细的钢筋直径计算。iii.接头位置离钢筋弯曲处的距离不应小于IOd,不得在构件最大弯矩位置作接头。接头焊接质量检查。1 .钢筋电弧焊所用的焊条，其性能应符合低碳钢与低合金钢电焊条标准的有关规定。ii操作电焊工应通过岗位培训，具有岗位操作合格证。上岗前应检查电焊工的焊接试件，合格后方可上岗操作。iii .施焊场地应有适当的防风雨雪的措施；环境温度低于5施焊时，钢筋在焊接时应预热；温度低于-20时，不得施焊。iv .电弧焊接的焊缝表面平整，不同意有裂缝与焊瘤，用小锤锤击时，声音清晰。焊接的同意偏差（见表3.3-6）。表3.3-6钢筋电弧焊接头的同意偏差项次项目接头形式帮条焊搭接焊1帮条对焊接中心的纵向偏差（mm）0.5d2焊接处钢筋轴线交角（°）443焊接处钢筋轴线偏心（mm）0.Id0.Id334焊缝厚度（mm）+0.05d+0.05d5焊缝宽度（mm）+0.Id+0.Id6焊缝长度（mm）-0.5d-0.5d7横向咬边深度（mm）0.50.58在长2d焊缝表面上的气孔及夹渣数量（个）22面积（mm"）66V.闪光对焊应满足要求：钢筋表面无横向裂纹，与电极接触的钢筋表面无明显烧伤；接头处弯折，不得大于4°,被焊接钢筋轴线偏差VO.Id且2mm；每100300个接头为一批，取6个试件做试验，3个做拉力试验，3个做冷弯试验，规格按规范要求,试验合格后方可用于工程；闪光对焊连接的钢筋面积不应超过钢筋总面积的50%o雨季钢筋加工保证措施I、加工钢筋在钢筋棚内进行，雨天施工时，正在进行施工的钢筋骨架或者已绑扎完准备浇筑混凝土的，须用棚布、雨布加以覆盖，并把中间垫高，以利排水，防止雨水腐蚀钢筋。II、做好施工场地排水工作，确保管道正常排水能力。排水机具与设备要齐全，同时计划好机械的停放与材料的堆放位置。山、雨天施工时，电力线可靠接地，防止雷击造成危险。钢筋的成型加工与绑扎的检查钢筋的成形加工与绑扎应严格按照设计及规范要求进行，其质量操纵汇总（见表3.3-7>3.3-8与表3.3-9）。表3.3-7加工钢筋质量操纵表项次检查项目规定值或者同意偏差检查方法1受力钢筋顺长度方向加工后的全长（mm）±10按受力钢筋总数30%抽查2弯起钢筋各部分尺寸（mm）±20抽查30%3箍筋、螺旋筋各部分尺寸（mm）±5每构件检查510个间距3.3.3混凝土浇筑质量检查D混凝土生产的检查表3.3-8钢筋安装质量操纵表项次检查项目规定值或者同意偏差检查方法1受力钢筋间距(mm)两排以上排距÷5每构件检查2个断面，用尺量同排梁板、拱肋±10基础、锚碇、墩台、柱±20灌注桩±202箍筋、横向水平钢筋、螺旋筋间距(mm)+10每构件检查510个间距3钢筋骨架尺寸(mm)长±10按骨架总数的30%抽查高、宽或者直径+54弯起钢筋位置(mm)+20每骨架抽检30%5保护层厚度(mm)柱、梁、拱肋±5每构件沿模板周边检查8处基础、锚碇、墩、台±10板±3表3.3-9焊接钢筋网与焊接骨架质量操纵表项次检查项目规定值或者同意偏差检查方法1网的长、宽(mm)±10用尺量：全部2网眼的尺寸(mm)±10用尺量，抽查3个网眼3对角线差(mm)15用尺量，抽查3个网眼对角线.混凝土配合比检查i检查混凝土拌与前的配料数量；配合比应在生产前28d报监理工程师批准后，方能用于工程。ii混凝土的配合比设计应随季节变化进行适当调整，每个合同段的所有构造物的裸露混凝土所用水泥、外掺剂、脱模剂等宜使用同一生产厂家，以保持混凝土的外观颜色尽量一致。iii.施工中应严格按所批准的配合比拌与混凝土，在生产过程中监理工程师应随时抽检。抽检混凝土坍落度：承包人应按规定频率检查混凝土拌与物的坍落度，发现不合要求的混凝土应退回重拌或者废弃，监理工程师可随时要求承包人作坍落度试验，并检查配料情况与拌与质量，混凝土浇筑入模时坍落度满足设计要求。承包人务必用生产能力不小于50m3h的水泥混凝土拌与站拌与混凝土，凡有灌注桩与现浇梁工程的承包人务必准备备用的混凝土拌与设备，同时务必全部配备原材料电子自动计量系统。混凝土生产应保证有足够的拌与时间，最短拌与时间（见表3.3-9）。表3.3-9混凝土最短拌与时间表（Inin）搅拌机型拌与机容量（L）坍落度（mm）0-303070>70强制式4001.51.01.015002.51.51.5承包人务必配备水泥混凝土搅拌运输车，且要与其它施工机械与施工方法相匹配，若使用其它运输形式务必征得监理工程师的认可。混凝土拌与后，务必在规定的时间内浇注，时间过长，开始初凝的混凝土拌与料应废弃。现场监理人员发现混凝土运输过程中发生离析，严重泌水或者坍落度不符合要求等时，应要求承包人退回作第二次搅拌；二次拌与时不得任意加水，注意保持水灰比不变；如二次拌与后仍不符合要求则应废弃。2）混凝土浇筑、振捣的检查在浇筑前，监理人员应检查模板内基底或者施工缝的处理情况，并要求对其进行完全清理，不留杂物、积水与污垢；施工缝的混凝土表面应凿毛，清理松动的混凝土及浮皮并用水冲洗。 在浇筑混凝土前，施工缝的混凝土表面应湿润，并应铺一层10-2Omm的1：2水泥砂浆。 浇筑过程中，应操纵振捣时间与铺层厚度，防止漏振、过振，倾卸混凝土应防止离析，浇筑铺层厚度（见表3.3T0）。表3.3-10混凝土分层浇筑厚度表项次振捣方法浇筑层厚度（mm）1用插入式振动器3002用附着式振动器3003用表面振动器无筋或者配筋稀疏时250配筋较密时1504人工捣实无筋或者配筋稀疏时200配筋较密时150监理应检查模板、钢筋与预埋件在施工中不发生移动与位移。3）雨季混凝土施工保证措施在雨季之前，制订必要的防雨、防洪措施，备足水泥、砂、碎石等要紧材料，为施工人员配备必要的劳动保护用品，以期达到连续施工，不间断生产。进行混凝土施工时，派人督促预拌混凝土厂家量测砂、石含水量并据此调整配合比，保证混凝土质量。雨中灌注混凝土时，应用防雨布（棚）覆盖，防止雨水冲淋混凝土造成离析。如遇暴雨或者大雨则应停止施工。雨天施工时，增加检测次数。混凝土搅拌过程中应始终注意坍落度，如与原定的不符，立即纠正。混凝土施工要充分做好运输、劳力准备，缩短浇筑、振捣等各道工序。若中间遇雨，应盖上蓬布继续施工，务必完成一个节段的混凝土施工后再停止浇筑，避免发生纵向冷缝。4）监理人员应全面记录与抽检数据与施工情况，并旁站抽样作混凝土试件。3.3.4混凝土构造物成品检验1）构造物质量同意偏差表3.3-11扩大基础检查项目表项次检查项目规定值或者同意偏差检查方法与频率1混凝土强度（MPa）在合格标准内按JTGF80/1-2004附录D检查2平面尺寸（mm）±50用尺量，长、宽各3处3基础底面高程（Inm）土质±50用水准仪测58点石质+50,-2004基础顶面高程（mm）±30用水准仪测58点5轴线偏位（mm）25用全站仪与经纬仪检查，纵、横向各2处表3.3-12承台检查项目表项次检查项目规定值或者同意偏差检查方法与频率1混凝土强度（MPa）在合格标准内按JTGF80/1-2004附录D检查2尺寸（mm）±30用尺量，长、宽、高各2点3顶面高程（mm）±20用水准仪检查5处4轴线偏位（mm）15用全站仪或者经纬仪检查，纵、横向各2点2）检查结构混凝土表面质量混凝土表面平整密实，施工缝整齐，外露部分无模板接头痕迹与颜色不均匀现象；梁、柱、盖梁、主拱圈及基础的混凝土蜂窝、麻面面积不超过被检面积的0.5%,深度不超过Iomm；小型构件的外形轮廓清晰，线条直顺，无翘曲现象，无蜂窝、麻面。表3.3T3墩、台身检查项目表项次检查项目规定值或者同意偏差检查方法与频率1混凝土强度（Mpa）在合格标准内按JTGF80/1-2004附录D检查2断面尺寸（mm）±20尺量:检查3个断面3竖直度或者斜度（mm）0.3%H且不大于20吊垂线或者经纬仪:测量2点4顶面高程（mm）±10水准仪:测量3处5轴线偏位（mm）10全站仪或者经纬仪:纵、横各测量2点6节段间错台（mm）5尺量：每节检查4处7大面积平整度（mm）52m直尺：检查竖直、水平两个方向，每20m2SJ1处8预埋件位置（mm）符合设计规定，设计未规定时：10尺量：每件表3.3-14柱式墩或者双壁墩身检查项目表项次检查项目规定值或者同意偏差检查方法与频率1混凝土强度（MPa）在合格标准内按JTGE80/1-2004附录D检查2相邻间距（mm）±20尺或者全站仪测量：检查顶、中、底3处3竖直度（mm）0.3%H且不大于20吊垂线或者经纬仪:测量2点4柱（墩）顶高程（nun）±10水准仪:测量3处5轴线偏位（mm）10全站仪或者经纬仪:纵、横各测量2点6断面尺寸（mm）±15尺量:检查3个断面7节段间错台（mm）5尺量：每节检查24处表3.3-15墩、台帽或者盖梁检查项目表项次检查项目规定值或者同意偏差检查方法与频率1混凝土强度（MPa）在合格标准内按JTGF80/1-2004附录D检查2断面尺寸（mm）±20尺量：检查3个断面3轴线偏位（mm）10全站仪或者经纬仪:纵、横各测量2点4顶面高程（mm）±10水准仪：检查35点5支座垫石预留位置（mm）10尺量：每个如有裂缝，应分析其原因性质；因张拉、支架沉降导致的应力断裂务必会同设计单位采取补救措施，否则作为不合格工程。桩顶、桩头等重要部位不同意有掉边或者蜂窝。3）检查混凝土的抗压强度。表3.3-16预制梁（板）检查项目表项次检查项目规定值或者同意偏差检查方法与频率1混凝土强度（MPa）在合格标准内按JTGF80/1-2004附录D检查2梁（板）长度（mm）+5,-10尺量：每梁（板）3宽度(mm)干接缝（梁翼缘、板）±10尺量：检查3处湿接缝（梁翼缘、板）±20箱梁顶宽±30底宽±204高度梁、板÷5尺量：检查2个断面(mm)箱梁+0,-55断面尺寸（mm）顶板厚+5,-0尺量：检查2个断面底板厚腹板或者梁肋6平整度（mm）52m直尺：每侧面每IOnI梁长测1处7横系梁及预埋件位置（mm）5尺量：每件表3.3-17就地浇筑梁（板）检查项目表项次检查项目规定值或者同意偏差检查方法与频率1混凝土强度（MPa）在合格标准内按JTGF80/1-2004附录D检查2轴线偏位（mm）10全站仪或者经纬仪：测量3处3梁（板）顶面高程±10水准仪：检查35处4断面尺寸（mm）高度+5,-10尺量：每跨检查13个断面顶宽±30箱梁底宽±20顶、底、腹板或者梁肋厚+10,-05长度（mm）+5,-10尺量：每梁（板）6横坡（）+0.15水准仪：每跨检查13处7平整度（mm）82m直尺：每侧面每IOm梁长测1处抗压强度应按试验规程进行检验，试验应由监理人员旁站，试块强度不合格，可采取钻取芯样、无破旧检测等方法检查构造物的抗压强度。4）检查发现构造物有严重质量缺陷时，应通知业主，会同设计、施工有关方面研究处理。表3.3-18大体积构件浇筑检查项目表项次检查项目规定值或者同意偏差检查方法与频率1混凝土强度（MPa）在合格标准内按JTGF80/1-2004附录D检查2轴线偏位（mm）20全站仪或者经纬仪：每个节段检查2处3断面尺寸（Inm）±30尺量：检查12个断面4结构高度±30尺量：检查810处5顶面高程（mm）±20水准仪：测量810处6大面积平整度（Inm）82m直尺：检查两个垂直方向，每20n?测1处表3.3-19小型构件检查项目表项次检查项目规定值或者同意偏差检查方法与频率1混凝土强度（MPa）在合格标准内按JTGF80/1-2004附录D检查2断面尺寸（mm）80±5尺量：2处按构件总数的30%>80+103长度（mm）+5,-10尺量表3.3-20混凝土防废护栏的检查项目表项次检查项目规定值或者同意偏差检查方法与频率1混凝土强度（Mpa）在合格标准内按JTGF80/1-2004附录D检查2平面偏位（mm）4经纬仪、钢尺拉线检查：每Ioonl检查3处3断面尺寸（mm）+5尺量：每IOom每侧检查3处4竖直度（mm）4吊垂线：每100nl每侧检查3处5预埋件位置（mm）5尺量：每件3.4基础工程质量操纵3.4.1. 挖基础工程质量操纵3.4.2. 1明挖基础监理工作流程（见图3.4-1）3.4.3. 2明挖基础监理工作要点1）基础工程在开工前承包人应提交开工报告；分项基础工程施工的开工报告应附有：基坑开挖施工方案，混凝土施工方案等；分项工程报批的施工技术方案应做到详尽具体，可操作；应附有开挖剖面、支撑、模板与支架等施工图纸；如所报的技术措施合理，人员设备到位，材料检查合格，方可批准开工。2）监理工作要点明挖基础的监理工作中，最重要的就是要验证地基土有足够的承载力。在未风化的岩石表层上砌筑基础时，因承包人施工等原因基底下列松动部分应由承包人自费清除干净，并用与基础标号相同的混凝土或者烤工回填。假如基础在水下或者地下水位下列，应注意排水，防止基坑积水并保证地基土不被扰动；基坑排水时尽量采取降水措施，当基坑积水不能排干时，应在基底上铺一层200300mm的碎石或者片石再砌筑基础，同时垫层厚度不包含在基础厚度内。3）基底检查检查基底的标高与平面位置同意偏差（见表3.4-2）。表3.4-2开挖基坑检查同意误差项目表项次检查内容规定值或者同意偏差检查方法1平面轴线位置（mm）25全站仪或者经纬仪：测量纵、横各2点2基底标高（mm）土质+50水准仪：测量58点石质+50,-2003基坑尺寸（mm）不小于图纸尺寸尺量检查基底土的地基承载力：由承包人试验室做土的物理性质试验或者现场触探试验，试验监理人员现场旁站，试验承载力应大于设计。检查基底排水情况，渗水过多时，应要求承包人采取相应的措施排水。基底土若被扰动应予以清除。4）监理工程师应按工序检查频率的30%进行抽检，抽检由监理工程师在各工序进行时独立进行，在验收支付前，承包人应汇总与评定工程质量并由监理工程师认可。5）扩大基础检查项目表（见表3.4-3）。表3.4-3扩大基础检查项目表项次检查项目规定值或者同意偏差检查方法与频率1混凝土强度（MPa）在合格标准内按JTGF80/1-2004附录D检查2平面尺寸（Inm）±50用尺量，长、宽各3处3基础底面高程（Inm）土质±50用水准仪测58点石质+50,-2004基础顶面高程（mm）±30用水准仪测58点5轴线偏位（mm）25用全站仪与经纬仪检查，纵、横向各2处6）基坑回填未经监理工程师许可，不得对结构物基坑回填；通常要到结构物的基础拆模期终了3d之后才能进行回填；桥台与桥墩基础等周围的回填，应同时在两侧及基本相同的标高上进行，特别要求防止对结构物形成单侧受土压，必要时，挖方内的边坡应修成台阶形。基坑回填应使用符合设计要求的回填材料，并应分层摊铺，并用符合要求的设备压实，达到压实度标准。需回填的基坑应及时排水，如无法排除基坑积水时，应使用砂砾材料回填，并分薄层铺筑，直至积水被砂砾材料所淹盖并能达到充分压实的程度后，再进行充分夯实。3.5桥台、桥墩质量操纵3. 5.1钢筋混凝土承台
