某集团生产实习报告.docx

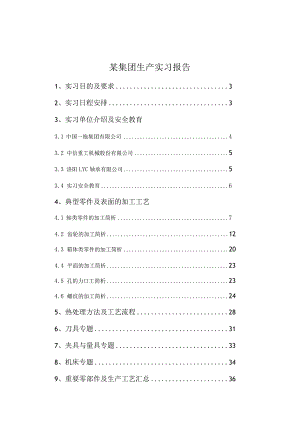

某集团生产实习报告1、实习目的及要求32、实习日程安排33、实习单位介绍及安全教育3.1 中国一拖集团有限公司43.2 中信重工机械股份有限公司53.3 洛阳LYC轴承有限公司53.4 实习安全教育64、典型零件及表面的加工工艺4.1 轴类零件的加工简析74.2 齿轮的加工简析124.3 箱体类零件的加工简析204.4 平面的加工简析234.5 孔的力口工简析234.6 螺纹的加工简析245、热处理方法及工艺流程286、刀具专题317、夹具与量具专题338、机床专题349、重要零部件及生产工艺汇总3610、心得体会383911、参考文献1、实习目的及要求1. 1实习目的(D懂得、巩固、深化、应用所学的理论，对本专业机械设备制造有感性的认识,并为学习后续的专业课程打下实践基础，努力提高学习效果；(2)感受实际生产流程、车间布置、厂区规划，车间与有关科室的关系，初步熟悉机械制造工厂的组织结构与管理体系，获得有关的生产知识与管理知识，为以后的进展打下基础；(3)通过实地观察生产过程，理论联系实际，懂得课堂上所学的知识，提高解决实际工程技术问题的能力；(4)培养分析问题与解决问题能力，发现生产过程中的问题，加强综合能力的训练与培养，(5)实地除触产业工人，熟悉制造工厂企业，定位机制专业与未来工作，扩大视野；(6)接触社会，熟悉产业状况，熟悉国情，逐步实现由学生到社会的转变。2. 2实习要求(1)工艺方面：熟悉典型零件的加工工艺过程，分析零件的加工要求、技术特点及工艺制作的合理性。(2)刀具方面：熟悉典型刀具的结构、材料、用途及选用。机床方面：熟悉机械加工中常用设备的结构、加工特点、工艺范围、选用方法等;熟悉数控加工设备的特点、应用情况。(3)工装方面：熟悉各类夹具的设计方法与使用方法，熟悉产品质量的操纵方法及检测工具，熟悉其他工装的应用情况。(4)毛坯制作方面：熟悉常用毛坯制作设备及制作工艺方法(5)热处理方面：熟悉热处理常用的设备原理、应用范围，及典型零部件的热处理要求及方法。2、实习日程3. 4上午：一拖安全讲座、一拖东方红农耕博物馆下午：一拖第一装配厂3.5上午：一拖动力机械有限公司下午：一拖齿轮厂3.6上午：一拖热处理厂下午：一拖锻造厂3. 7上午：一拖工艺材料研究所下午：一拖工程机械有限公司3.8下午：一拖汇德工装有限公司3.10上午：曲轴加工工艺讲座下午：齿轮加工工艺讲座3.11上午：一拖铸造公司下午：一拖第三装配厂3.12上午：中信重工下午：LYC众诚金切有限公司3、实习单位介绍及安全教育3.1中国一拖集团有限公司中国一施集团有限公司YTOGROUPCORPORATION中国一拖集团有限公司(简称中国一拖)是国家“一五”时期156个重点建设项目之一，1955年开工建设，1959年建成投产。新中国第一台拖拉机、第一台压路机、第一辆军用越野载重汽车在这里诞生。通过五十五年的进展，中国一拖已成为以农业机械、工程机械、动力机械、车辆及零部件为要紧业务的大型综合性机械制造企业集团；拥有的“东方红”商标为中国“驰名商标”；累计为社会提供大中小型拖拉机、工程机械、动力机械等产品350多万台，向国家上缴利税60多亿元，为我国农业机械化与机械工业的进展做出了应有的奉献。2008年2月，经国务院国资委批准，中国一拖重组进入国机集团，翻开了新的进展篇章。面对日趋猛烈的竞争环境，中国一拖集团有限公司以科学进展观为指导，加快结构调整与战略转型的步伐，努力把中国一拖建设成为跻身世界农业装备企业前6强、拥有自主知识产权与强大综合竞争力、倍受社会关注的“一业为主、适度多元”的国际化公司。凭借150万台拖拉机的生产经验与由此奠定出独具特色的工艺水平与技术实力，中国一拖集团有限公司成为卓著的农业机械制造专家，在这一领域享有极高的声誉。从机制、体制入手，积极建立现代企业制度。通过使用合资经营、股份制改造、租赁承包与放开经营等方式，积极探索资本经营，努力向着跨行业、跨地区、跨所有制与跨国经营的现代化企业集团迈进。十一五期间，一拖公司通过建设拖拉机、压路机、非道路柴油机等全国或者区域性产业基地，将一拖建设成为国内先进装备制造企业，为实现“中原崛起”与新农村建设做出更大的奉献。要紧产品：(1)农业机械类：具有大马力轮式拖拉机，大马力履带式拖拉机，中小马力轮式拖拉联合收割机；(2)动力机械类：柴油发动机，压力机；(3)工程机械类：压路机，工业推土机，叉车，挖土机，起重机；(4)汽车类：各式卡车，运输车，洒水车等产品。3. 2中信重工机械股份有限公司中信集I®CITICGro>4>中信重工机械股份有限公司（原中信重型机械公司）隶属中国中信集团公司，其前身洛阳矿山机器厂是我国第一个五年计划期间兴建的156项重点工程之一。历经半个世纪的建设与进展，现已成为中国最大的重型机械装备制造企业之一，中国最大的矿山机械制造企业，中国低速重载齿轮研制基地，中南地区铸锻与热处理中心。公司现为中国制造业500强之一，是国家首批确定的50家国际化经营试点企业之一，要紧为建材、冶金、有色、煤炭、电力、化工、环保、军工等工业领域提供产品设计、主机制造、成套服务与工程总包，被誉为“中国工业的脊梁、重大装备的摇篮二中信重工机械股份有限公司（原中信重型机械公司），2008年元月通过股份制改造，正式成立中信重工机械股份有限公司。公司历经50多年的建设与进展,已成为中国最大的矿山机械与水泥设备制造企业、中国最大的重型机械制造企业之一。被国家定点为机电产品出口基地企业，给予外贸自营权与对外经济合作经营权。企业整体通过IS09001：2000版质量体系认证，并通过IS014001：2004环境管理体系认证与GB/T28001-2001职业健康安全管理体系认证。银行信用等级为AAA级。要紧产品：采掘机械、提升机械、选煤机械、破碎与粉磨机械、水泥机械、冶金轧钢机械、环保机械、发电设备、大功率减速器、大型铸锻件等。4. 3洛阳LYC轴承有限公司-中国洛阳-轴承制造企业之一。目前,LYC公司已在国内30多个城市设有销售代表处，洛阳轴承有限公司是河南煤业化工集团装备制造骨干企业,其前身是国家“一五”期间156个重点建设项目一一洛阳轴承厂，是中国轴承行业规模最大的综合性在中国香港、美国旧金山、巴西圣保罗、意大利、罗马等地建有完善的销售服务网络，产品出口70多个国家与地区。要紧市场分布美国，德国，意大利，荷兰，奥地利，俄罗斯，土耳其，巴西，韩国，印度，巴基斯坦，台湾等。要紧产品：(1)大中型薄壁类轴承(轻系列轴承)；(2)大中型转盘轴承；(3)大中型圆柱滚子，圆锥滚子与调心滚子轴承；(4)四点接触球轴承；(5)替代各类进口轴承，其他辅助经营的产品有推力调心滚子轴承，推力球轴承，深沟球轴承与鄂式破碎机、反击式破碎机，球磨机等矿山设备。5. 4实习安全教育(1)安全色：安全色是表达安全信息的颜色，表示禁止、警告、指令、提示等意义。正确使用安全色，能够使人员能够对威胁安全与健康的物体与环境作出尽快的反应;迅速发现或者分辨安全标志，及时得到提醒，以防止事故、危害发生。红色表示禁止、停止、消防与危险的意思；黄色表示注意、警告的意思；蓝色表示指令、务必遵守的规定；绿色表示通行、安全与提供信息的意思。能够通行或者安全情况涂以绿色标记。(3)生产现场要求：(a)参观要走安全通道(b)参观时排队整齐有序(C)参观时禁止嬉戏打闹(d)不准随便动未开动的设备(C)与工作人员要保持移动的安全距离，不影响他们的工作(f)注意避让工作车辆(特别注意天车)(g)服从企业管理(h)禁止对图纸拍照。(4)厂区通道到安全：在厂区参观注意过往车辆(5)厂区环境保护:参观时不能破坏厂区的环境(6)注意走实习规定路线及遵守大学生实习行为规则4、典型零件及表面的加工工艺4.1轴类零件的加工简析4. 1.1曲轴曲轴是一类比较重要的加工零件，其工艺加工过程比较典型。我们参观的中国一拖动力机械有限公司的要紧产品就是曲轴。另外，一拖的技术人员还专门给我们做了个曲轴加工工艺的讲座，让我们关于曲轴有了更进一步的认识。曲轴是发动机的五大件之一，曲轴是发动机最重要的机件之一。位于发动机的曲轴箱内，通过瓦盖紧固在气缸体曲轴承孔上，瓦盖用螺栓紧固在气缸体瓦盖结合面上。4. 1.L1曲轴的功能:4. 曲轴与连杆配合将作用在活塞上的气体压力变为旋转的动力，传给底盘的传动机构。同时，驱动配气机构与其它辅助装置，如风扇、水泵、发电机、机油泵等。5. 1.L2曲轴的工作特点:(1)工作时，曲轴承受气体压力，惯性力及惯性力矩的作用，受力大而且受力复杂，并承受交变负荷的冲击作用；(2)其次，由于连杆传来的力是周期性变化的，在某些瞬时还是冲击性的；(3)上述这些周期作用着的力，还将引起曲轴的扭转振动而产生附加应力；4. (4)曲轴的转速很高，它与轴承之间的相对滑动速度很大；5. 1.L3曲轴的结构特点:曲轴由主轴颈，连杆轴颈、曲柄、平衡块、前端与后端等构成。曲轴前端装有正时齿轮，驱动风扇与水泵的皮带轮与起动爪等。我厂生产的斯太尔、A51、4RC曲轴均为整体式结构。6102曲轴为附带整体后油封结构。4. 1.1.4曲轴的加工材料:球墨铸铁、调质钢、非调质钢。关于汽油机曲轴，由于功率较小，曲轴毛坯通常使用球墨铸铁铸造而成，常用材料有：QT600-2.QT700-2.QT800-2、QT900-6.QT800-6>等温淬火球铁(ADI球铁)等。柴油机曲轴毛坯通常使用调质钢或者非调质钢，调质钢常用材料有：45、40Cr或者42CrMo；非调质钢常用材料有48MlIV、C38N2>38MnS6o4. 1.1.5曲轴的加工设备:(1)定位面铳床EQU-95(2)曲轴主轴颈车床SI-206(3)曲轴数控机床NDM-25/100(4)连杆轴颈车床SSToB(5)平衡块外圆车床Sb267(6)工艺孔钻床EQU212(7)淬火机GC22100NA(8)主轴颈磨床H0896. (9)摇臂钻Z3050等7. 1.L6曲轴加工工艺曲轴的毛坯是由模锻而来，通过正火，中高频热处理后，材料的硬度达到HB225左右，这样才利于切削加工。曲轴的结构由前端、曲拐、后端(功率输出端)三部分构成。其分为全支撑与非全支撑两类。全支撑曲轴是相应的连杆间有主轴颈，其成本高、体积大，只是运行稳固，适用于大型工程机械；非全支撑曲轴是相应的连杆间没有主轴颈，其体积小、成本低，只是工作时有微小的变形,从而稳固性不够高，适用于小型机械与汽油机。曲轴的生产过程通常的锻造件的一样都是：下料、加热、制坯、预锻、切飞边这样就完成了曲轴的粗加工，后面需要对其进行车削、钻孔、抛光等相应的精加工。加工流程：(1)加工主轴颈：使用中间驱动(机床：MK8215两台)(2)加工连杆颈：使用转动头两端同时驱动(机床：S-217两台)(3)使用多刀车削(成型刀)，提高生产率(4)合理安排加工顺序：先加工基准面，先主后次；中间校直工序，消除加工变形注：R为曲拐半径；大写字母指示为主轴颈；小写字母指示为连杆颈；数字指示为恻板；油封颈上有反向螺纹：曲轴后端为功率输出端，曲轴工艺8. 铳两端面，打中心孔10.切4、5侧板，精车C主轴颈15.校直（/0.2）,为磨削作准备20.粗磨C主轴颈25.粗车A、B、D、E主轴颈与前后端（多把刀同时车），两端顶住，中间轮盘在轴颈C处驱动35.粗磨A、E主轴颈40.粗磨B、D主轴颈45.铳第8侧板定位面，扩轴承孔50.切1、2、8侧板，粗车a、d连杆颈55.切3、4、5、6侧板，粗车b、C连杆颈60.校直（/0.2）65.粗磨4个连杆颈70.精车法兰、油封及凹座侧面80.开四个8.4斜油孔85.在法兰上铳缺口（工艺缺口）90.在侧板钻4个31.4油孔95.在油孔上扩孔倒角，钻销孔105.在连杆侧板攻丝4-m33Xl.5120.铳回油螺纹140.校直（/0.2）145.去毛刺150.清洗、吹净150J.中间检验155.感应淬火（深度W3三）160.校直（70.2）165.精车轴前端170.半精磨A、E主轴颈（中心孔作定位基准）175.精磨C主轴颈180.半精磨B、D主轴颈185.精磨A、E主轴颈190.精磨B、D主轴颈195.校直（/0.2）,A、E定位，检查B、D同轴度200.精磨法兰外圆与油封颈205.精磨齿轮轴颈与前端210.精磨法兰端面215.在后端镇（保证位置精度）、较（保证形状精度）轴承孔220.精磨四个连杆颈225.在法兰上钻校定位孔，钻扩五个螺纹孔并在前端钻孔攻丝（用于装摇爪）230.铳键槽240.磁粉探伤245.装管子250.去棱边、毛刺255.动平衡265.去除不平衡275.校直（70.03）280.砂袋抛光285.手动抛光（抛圆角）290.清洗、吹净（机油、煤油混合液）290J.终检4.LL8曲轴加工要点（1）要紧表面加工（a）主轴颈加工毛坯：92加工成：85：÷U.10基准：中心孔（基准统一）工序安排：粗车一粗磨一半精磨一精磨一砂带抛光一手动抛光（b）连杆颈加工毛坯：92加工成：+0.15基准：A、E主轴颈（粗精加工基准重合）工序安排：粗车一粗磨一精磨一砂带抛光一手动抛光说明：工序中没有安排半精磨要紧是考虑到多次定位会增加定位误差。（2）加工流程(a)加工主轴颈:使用中间驱动(机床:MK8215两台)(b)加工连杆颈：使用转动头两端同时驱动(机床：S217两台)(C)使用多刀车削(成型刀)，提高生产率(d)合理安排加工顺序：先加工基准面，先主后次中间校直工序，消除加工变形4.1.2直轴相关于曲轴，直轴各轴段轴线为同一直线。我们参观的一拖洛阳动力机械有限公司的部件制造车间，就加工了30多种轴。4.L2.1轴的功能(1)传递运动与转矩(2)支承回转筌件(如齿轮)4.L2.2轴的加工材料4.L2.3轴的加工设备等 床床床床 下磨铳钻(1)(2)(3)(4)4.1.2.4轴的加工流程下料一车两端面，钻中心孔一粗车各外圆一调质一修研中心孔一半精车各外圆，车槽，倒角一车螺纹一划键槽加工线一铳键槽一修研中心孔一磨削一检验。4.L2.5典型零件加工工艺(以数控车床为例)加工设备：数控车床加工刀具：(1)75°外圆车刀。用于粗加工端面、外圆。(2)3.5mm切槽刀。用于精、粗加工中的切削槽、退刀槽等。(3)60°标准螺纹刀。用于精、粗加工中的螺纹切削。(4)24的标准麻花钻。用于精、粗加工中的钻孔。(5)材料为TY15或者TY30的内圆车刀。用于精、粗加工中的锋孔。其他设备：三爪卡盘、顶尖、套筒。145KIQ8323027)9lcu米OmW©00.025A加工步骤：分两次装夹加工。第一次装夹：长度为lio120mm。为保证同轴度，右端用顶尖顶住。用75°外圆车刀车削端面与外圆，留0.5的加工余量。（粗加工）用3.5mm切槽刀切槽，留0.5的加工余量。（粗加工）用60°标准螺纹刀车削螺纹，留0.5的加工余量。（粗加工）用75°外圆车刀车削端面与外圆。（精加工）用3.5mm切槽刀切槽。（精加工）用60°标准螺纹刀车削螺纹。（精加工）第二次装夹：用三爪卡盘卡在外圆直径中44处，为了不让零件有磨损的情况出现，因此应该用铜套筒套在44的外面。用75。外圆车刀车削端面与外圆，留0.5的加工余量。（粗加工）用24的标准麻花钻钻孔。留0.5的加工余量。（粗加工）用75。外圆车刀车削端面与外圆。（精加工）用TY15或者TY30的内圆车刀链内控。（精加工）4.2齿轮的加工简析齿轮，为常用的机械元件，一向广泛的被运用在机械的传动装置中。这次洛阳实习，我们参观的工厂中许多都生产齿轮。比如一拖齿轮厂，我们还听了关于齿轮加工工艺的讲座。特别在一拖齿轮厂中，我们见识到了滚齿、插齿、铳齿等很多加工方式。2012/应苏内啮合齿轮传动齿轮齿条传动图3-30 常见齿轮传动的类型直齿傩齿轮传动4.2.1齿轮的分类:齿轮可按其外形分为圆柱齿轮、锥齿轮、非圆齿轮、齿条、蜗杆蜗轮；按齿线形状分为直齿轮、斜齿轮、人字齿轮、曲线齿轮；按轮齿所在的表面分为外齿轮、内齿轮；按制造方法可分为铸造齿轮、切制齿轮、轧制齿轮、烧结齿轮等4.2.2齿轮的精度齿轮的精度要求（GB10095-88）（1）运动的的准确性（第I公差组）：分齿不均（误差）。（2）传动的平稳性（第II公差组）：渐开线齿形存在误差。（3）载荷分布的均匀性（第III公差组）。GB10095-88规定齿轮精度分为12个级别:12远景级理想级别35高精度级量具级别68中精度级有用级别9-12低精度级4.2.3齿轮的材料根据齿轮的工作条件（如速度与载荷）与失效形式（如点蚀、剥落或者折断等），齿轮常用如下材料制造：（1）中碳结构钢使用45钢等进行调质或者表面淬火。经热处理后，综合机械性能较好，但切削性能较差，齿面粗糙度较大，适用于制造低速、载荷不大的齿轮。(2)中碳合OCr进行调质或者表面淬火。经热处理后其机械性能较45钢好、热处理变形小，用于制造速度、精度较高，载荷较大的齿轮。(3)渗碳钢使用20Cr与18CrMnTi等进行渗碳或者碳氮共渗。经渗碳淬火后齿面硬度可达HRC5863,芯部有较高的韧性，既耐磨损、又耐冲击，适于制造高速、中载或者承受冲击载荷的齿轮。渗碳处理后的齿轮变形较大，尚需进行磨齿加以纠正，成本较高。使用碳氮共渗处理变形较小，由于渗层较薄，承载能力不如前者。(4)氯化钢使用38CrMOAIA进行氮化处理，变形较小，可不再磨告，齿面耐磨性较高，适用于制造高速齿轮。4.2.4齿轮的加工方法加工方法加工原理精度表面粗糙度生产率设备应用范围铳齿成形法96.33.2低普通铳床低精度圆柱齿轮、锥齿轮、蜗轮拉齿成形法71.60.4高拉床齿轮拉床制造复杂、应用少插齿展成法863.21.6较高插齿机内齿轮、扇形齿轮、人字齿轮、带凸台齿轮、间距小多联齿轮滚齿展成法863.2-1.6较高滚齿机直齿圆柱齿轮、斜齿圆柱齿轮、蜗轮,剃齿展成法760.80.4高剃齿机精加工未淬火圆柱齿轮Bf齿展成法改善不大0.80.4很高珀齿机光整加工已淬火的圆柱齿轮研齿展成法改善不大1.6-0.2很高研齿机光整加工已淬火的圆柱齿轮磨齿成形法展成法630.80.2较低磨齿机精加工已淬火的圆柱齿轮4. 2.5齿轮加工原理:(1)滚齿原理根据展成法原理加工齿轮，齿轮的导线是一直线，该线的形成是由刀具的旋转运动与直线进给运动形成，母线是由刀具的旋转与工件的旋转展成。其中，刀具的旋转与工件的旋转需要满足严格的定比关系，及刀具每旋转一个头数，工件旋转一个齿数。(2)插齿原理根据展成法原理加工齿轮，插齿刀与工件是一个复合运动，用以形成渐开线轮廓(母线)，分解成两部分：插齿刀的旋转与工件的旋转，插齿刀的上下往复运动是一个简单的成形运动，用以形成齿轮齿面的导线(直线)，该运动为主运动。(3)磨齿原理多用于淬硬齿轮的齿面精加工，63级精度。磨齿机分两大类：成形法磨齿与展成法磨齿展成法磨齿分：连续磨齿(砂轮为蜗杆形)分度磨齿(砂轮有碟型、大平面型、锥形，利用齿条与齿轮啮合原理)E 3-34展成法磨齿机的工作以理(4)剃齿原理盘形剃齿刀外形很像齿轮，加工时剃齿刀与齿轮轴交错成一角度，作螺旋齿轮啮合。(3)刨齿原理有仿形法与展成法两种，仿形法刨齿是利用一块将被切齿形放大了的靠模板，操纵单刃刨刀的刀尖运动轨迹切除齿形。展成法刨齿是利用成对刨刀分别刨削齿轮两个侧面，刨刀刀刃往复运动的轨迹代表假象冠轮的表面。保持的精度可达7-8级，加工模数范围0.32Omm,生产率低于双刀盘铳齿,但刀具制造简单。刨齿在直齿锥齿轮加工中应用最广。4.2.6齿轮的加工设备齿齿齿齿齿齿床床床 滚插剃刨磨弧车磨铳4.2.7齿轮的加工流程锻造一正火一粗车各部，留余量一精车各部一滚齿一倒角一插键槽一去毛刺一剃齿一热处理，齿面淬火一磨齿一指齿一检验（1）直齿轮加工工艺：毛坯一粗车外圆（有余量）一精车外圆一滚齿（滚齿机Y3180可一次同时加工五个齿轮）一倒角（磨棱倒角机）一插键槽一去毛刺一剃齿（剃齿机剃齿精度为76级，表面粗糙度为0.630.32微米，磨齿，使齿面光滑）f热处理，齿面淬火一磨齿（提高齿面精度，消除因淬火产生的误差）一玲齿一检验（检测项目要紧由检测项目有，齿形、齿向、齿圈跳动、齿距极限偏差、公法线变动）。（2）锥齿轮加工工艺：毛坯一粗铳f刨齿（刨齿机Y2350A）一磨齿（内孔磨削）一清理一检测（斜齿滚动检查机Y9550,涂颜色检验）一刻字（数控，利用气压刻在齿轮上）售4.2.8典型零件加工工艺4.2.8.1锥齿轮加工工序（括号内为加工设备）毛坯：400mm*112mm材料：20CrMnTi(D铳端面，钻中心孔(数控端面中心孔机床)(2)车外圆(数控车床)(3)钻主油孔(摇臂钻床)(4)滚花键(滚齿机)(5)钻小油孔(摇臂钻床)(6)粗磨外圆端面(外圆磨床)(7)铳弧齿(双曲面齿轮粗切机)(8)中检(9)手磨倒角(10)热处理(11)攻螺纹(12)精磨外圆(端面外圆磨床)(13)终检4.2.8,2斜齿轮加工工序编制齿轮加工工艺过程大致可划分如下几个阶段：(1)齿轮毛坯的形成：锻件、棒料或者铸件；(2)粗加工：切除较多的余量；(3)半精加工：车，滚、插齿面；(4)热处理：调质、渗碳淬火、齿面高频淬火等；(5)精加工：精修基准、精加工齿面(磨、弟k玲、研齿与抛光等)。斜齿圆柱齿轮加工工艺过程工序号工序名称工序内容加工设备定位基准1锻造毛坯锻造2热处理正火3车卡位初车装卡位置CW6180车床外圆与端面4粗车左端车左端面，外圆及孔留加工量2-3CW6180车床外圆与端面5粗车右端车右端面，外圆留加工量2-3CW6180车床外圆与端面6精车左端车端面，车平即可；车成外圆6461.75小，车成外圆6190；车孔6135H7车至133.8H)L2.5X45°车至3X45°；车成端面槽6360Xe190；车成各倒角及圆角。CW6180车床外圆与端面7精车右端车端面，尺寸115+o87车至115.C1;车成外圆6461.75-0.3,接刀应光滑，车成外圆6190,轴向尺寸10车至H)SO.3)；车成端面槽6360X6190；车成各倒角及圆角。CW6180车床外圆与端而8打印打印产品标志9划线划4-30均布孔加工线；划2-36JS9双键槽加工线平台10钻孔钻成孔4-4)30；去毛刺Z35摇臂钻端面11插键槽粗插键槽；插成键槽，保36JS9(+0.031)及143.4*0-3；去毛刺B5040插床外圆与端面12磨前铳齿粗铳齿(以基面定位，找正外圆及端面，跳动小于0.03)；精铳齿，公法线铳至16L60161.65YN31125滚齿机外圆与端面13钳工倒角沿齿廓倒角2.5X45°,去毛刺14热处理渗碳淬火，齿面：HRC52外圆与端面15磨孔找正外圆及端面，跳动小于0.1；磨成孔6135H7并靠磨平端面M250内圆磨床内孔与端面16磨平面磨未靠磨平面，保全厚尺寸115.0.087M7475B平面磨床内孔与端面17磨齿（找正孔及端面，跳动小于0.015）粗磨齿，合理选择磨前用量；精磨齿，合理选择磨前用量；无火花磨齿，保图纸要求尺寸H800西德磨齿机内孔与师面18装配4.3箱体类零件加工简析箱体类零件是机械设计中常见的一类零件，它一方面是轴承，齿轮类零件部件的支撑部件（如能够用来安装密封的端盖等零件）；另一方面它本身还是传动件的润滑装置（如下箱体的容腔能够加注润滑油齿轮等部件）。这次我们参观的多个工厂涉及到箱体类零件的加工。比如在第一装配厂看到的变速箱箱体，一拖铸造厂看到的发动机箱体还有一拖第三装配厂数控加工中心加工的变速箱箱体。4.3.1箱体零件结构特点:多为铸造件，结构复杂，壁薄且不均匀，加工部位多，加工难度大。4.3.2箱体零件的要紧技术要求:轴颈支承孔孔径精度及相互之间的位置精度，定位销孔的精度与孔距精度；要紧平面的精度；表面粗糙度等。4.3.3箱体零件材料及毛坯:箱体零件常选用灰铸铁，汽车、摩托车的曲轴箱选用铝合金作为曲轴箱的主体材料，其毛坯通常使用铸件，因曲轴箱是大批大量生产，且毛坯的形状复杂，故使用压铸毛坯，镶套与箱体在压铸时铸成一体。压铸的毛坯精度高，加工余量小，有利于机械加工。为减少毛坯铸造时产生的残余应力，箱体铸造后应安排人工时效。4. 3.4.箱体零件的定位基准的选择(1)粗基准的选择在选择粗基准时，通常应满足下列几点要求：(a)在保证各加工面均有余量的前提下，应使重要孔的加工余量均匀,孔壁的厚薄尽量均匀，其余部位均有适当的壁厚；(b)装入箱体内的回转零件(如齿轮、轴套等)应与箱壁有足够的间隙；(C)注意保持箱体必要的外形尺寸。此外，还应保证定位稳固，夹紧可靠。为了满足上述要求，通常选用箱体重要孔的毛坯孔作粗基准。由于铸造箱体毛坯时，形成主轴孔、其它支承孔及箱体内壁的型芯是装成一整体放入的，它们之间有较高的相互位置精度，因此不仅能够较好地保证轴孔与其它支承孔的加工余量均匀，而且还能较好地保证各孔的轴线与箱体不加工内壁的相互位置，避免装入箱体内的齿轮、轴套等旋转零件在运转时与箱体内壁相碰。根据生产类型不一致，实现以主轴孔为粗基准的工件安装方式也不一样。大批大量生产时，由于毛坯精度高,能够直接用箱体上的重要孔在专用夹具上定位，工件安装迅速，生产率高。在单件、小批及中批生产时，通常毛坯精度较低，按上述办法选择粗基准，往往会造成箱体外形偏斜，甚至局部加工余量不够，因此通常使用划线找正的办法进行第一道工序的加工，即以主轴孔及其中心线为粗基准对毛坯进行划线与检查，必要时予以纠正，纠正后孔的余量应足够，但不一定均匀O(2)精基准的选择为了保证箱体零件孔与孔、孔与平面、平面与平面之间的相互位置与距离尺寸精度，箱体类零件精基准选择常用两种原则：基准统一原则、基准重合原则。(a)一面两孔(基准统一原则)在多数工序中，箱体利用底面(或者顶面)及其上的两孔作定位基准，加工其它的平面与孔系，以避免由于基准转换而带来的累积误差。(b)三面定位(基准重合原则)箱体上的装配基准通常为平面，而它们又往往是箱体上其它要素的设计基准，因此以这些装配基准平面作为定位基准，避免了基准不重合误差，有利于提高箱体各要紧表面的相互位置精度。4.3.5箱体类零件加工要求(1)尺寸精度：通常对其尺寸精度要求较高(IT5IT7).装配传动件的轴颈尺寸精度通常要求较低(IT6IT9).(2)几何形状精度：轴类零件的几何形状精度要紧是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，通常应将其公差限制在尺寸公差范围内。对精度要求较高的内外圆表面，应在图纸上标注其同意偏差。（3）相互位置精度：轴类零件的位置精度要求要紧是由轴在机械中的位置与功用决定的。通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件（齿轮等）的传动精度，并产生噪声。普通精度的轴，其配合轴段对支承轴颈的径向跳动通常为O.00.03mm,高精度轴（如主轴）通常为0.O.005mmo（4）表面粗糙度：通常与传动件相配合的轴径表面粗糙度为Ra2.50.63m,与轴承相配合的支承轴径的表面粗糙度为RaO.630.16m4.3.6箱体类零件的加工设备（1）铳床（2）组合钻床（3）镇床（4）磨床（5）数控机床等4.3.7典型零件的加工工艺序号工序内容定位基准1铸造2时效3涂底漆4划线：考虑主轴孔有加工余量，并尽量均匀。划C、A及E、。面加工线5粗、精加工顶面A按线找正6粗、精加工3、C面及侧面。顶面A并校正主轴线7粗、精加工两端面AFB、。面8粗、半精加工各纵向孔8、。面9精加工各纵向孔B、C面10粗、精加工横向孔B、C面11加工螺孔及各次要孔一12清洗、去毛刺13检验4.4平面的加工简析平面加工方法有刨、铳、拉、磨等，刨削与铳削常用作平面的粗加工与半精加工，而磨削则用作平面的精加工。此外还有刮研、研磨、超精加工、抛光等光整加工方法。使用哪种加工方法较合理，需根据零件的形状、尺寸、材料、技术要求、生产类型及工厂现有设备来决定。4.4.1刨削刨削是单件小批量生产的平面加工最常用的加工方法，加工精度通常可达IT9IT7级，表面粗糙值为Ral2.5l.6um。刨削能够在牛头刨床或者龙门刨床上进行。刨削的主运动是变速往复直线运动。由于在变速时有惯性，限制了切削速度的提高，同时在回程时不切削，因此刨削加工生产效率低。但刨削所需的机床、刀具结构简单，制造安装方便，调整容易，通用性强。因此在单件、小批生产中特别是加工狭长平面时被广泛应用。4.4.2铳削铳削是平面加工中应用最普遍的一种方法，利用各类铳床、铳刀与附件，能够铳削平面、沟槽、弧形面、螺旋槽、齿轮、凸轮与特形面。通常经粗铳、精铳后，尺寸精度可达1T91T7,表面粗糙度可达Ral2.50.63um。4.4.3磨削平面磨削与其它表面磨削一样，具有切削速度高、进给量小、尺寸精度易于操纵及能获得较小的表面粗糙度值等特点，加工精度通常可达IT7IT5级，表面粗糙度值可达Ral.60.2m°平面磨削的加工质量比刨与铳都高，而且还能够加工淬硬零件，因而多用于零件的半精加工与精加工。生产批量较大时，箱体的平面常用磨削来精加工。4.5孔的加工简析孔加工通常分为钻孔，较孔，扩孔，链孔。4.5.1钻孔4.5.2较孔4.5.3键孔4.6螺纹的加工简析螺纹是零件上常见的表面之一，在实习过程中我们也见过了许多关于螺纹的加工。4.6.1螺纹的介绍(1)螺纹的形成：一平面图形(如三角形、矩形、梯形等)绕一圆柱(或者圆锥)作螺旋运动，形成一圆柱(或者圆锥)螺旋体。工业上，常将该螺旋体称之螺纹。(2)螺纹旋向：螺纹有右旋与左旋之分。顺时针旋转时旋入的螺纹，称右旋螺纹；逆时针旋转时旋入的螺纹，称左旋螺纹。工程上常用右旋螺纹。(3)螺纹线数:螺纹有单线与多线之分。沿一根螺旋线形成的螺纹称单线螺纹；沿两根以上螺旋线形成的螺纹称多线螺纹。连接螺纹大多为单线。4.6.2螺纹的分类(1)紧固螺纹它用于零件间的固定连接，常用的有普通螺纹与管螺纹等，螺纹牙型多为三角形。对普通螺纹的要紧要求是可旋人性与连接的可靠性;对管螺纹的要紧要求是密封性与连接的可靠性。(2)传动螺纹它用于传递动力、运动或者位移，如丝杠与测微螺杆的螺纹等，其牙型多为梯形或者锯齿形。关于传动螺纹的要紧要求是传动准确、可靠，螺牙接触良好及耐磨等。4.6.3螺纹的加工方法螺纹常用的切削加工方法有车螺纹、铳螺纹、磨螺纹、攻螺纹与套螺纹等；少无切削加工方法有搓螺纹与滚螺纹等；特种加工方法有电火花加工与电火花共规同步回转加工等。加工方法精度(GB197-81)等级表面粗糙度Ra丝）攻螺纹（俗称攻671.6-6.3扣）套螺纹（俗称套781.6-3.2车削480.4L6铳刀铳削683.2-6.3旋风铳削681.6-3.2磨削460.1-0.4研磨40.1滚压480.1-0.84.6.4螺纹加工的分析4.6.4,1攻丝与套扣攻丝与套扣是应用较广的螺纹加工方法。关于小尺寸的内螺纹，攻丝几乎是唯一有效的加工方法。单件小批生产中，能够用手用丝锥手工攻丝；当批量较大时，则应在车床、钻床或者攻丝机上用机用丝锥加工。套扣的螺纹直径通常不超过16mm,它既能够手工操作，也能够在机床七进行。由于攻丝与套扣的加工精度较低，要紧用于加工精度要求不高的普通螺纹。4.6.4.2小螺纹加工方法在车床上能够车削外螺纹、内螺纹；关于加工直径较小的螺孔，可先钻出光孔，再用丝锥攻丝得到。钻削加工螺纹。车占孑L4.6.4.3车螺纹在车床上车削螺纹可使用成形车刀或者螺纹梳刀（见螺纹加工工具）。用成形车刀车削螺纹，由于刀具结构简单，是单件与小批生产螺纹工件的常用方法；用螺纹梳刀车削螺纹，生产效率高，但刀具结构复杂，只适于中、大批量生产中车削细牙的短螺纹工件。普通车床车削梯形螺纹的螺距精度通常只能达到89级（JB2886-81,下同）；在专门化的螺纹车床上加工螺纹，生产率或者精度可显著提高。4.6.4.4铳螺纹盘形铳刀要紧用于铳削丝杆、蜗杆等工件上的梯形外螺纹。梳形铳刀用于铳削内、外普通螺纹与锥螺纹，由因此用多刃铳刀铳削、其工作部分的长度又大于被加工螺纹的长度，故工件只需要旋转1.25L5转就可加工完成,生产率很高。螺纹铳削的螺距精度通常能达89级，表面粗糙度为R50.63微米。这种方法适用于成批生产通常精度的螺纹工件或者磨削前的粗加工。A-A4. 6.4.5磨螺纹要用于在螺纹磨床上加工淬硬工件的精密螺纹,按砂轮截而形状不一致分单线砂轮与多线砂轮磨削两种。单线砂轮磨削能达到的螺距精度为56级，表面粗糙度为
