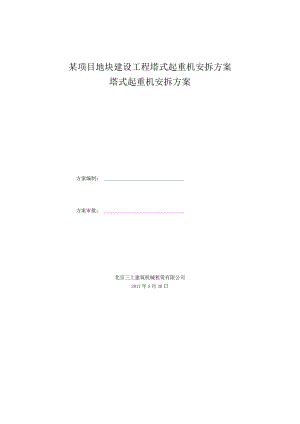

某项目地块建设工程塔式起重机安拆方案塔式起重机安拆方案方案编制：方案审批：北京三上建筑机械租赁有限公司2017年5月30日目录一、 编制根据1二、 工程概况1三、 塔吊基础2四、 塔吊地基承载力验算（各塔吊基础计算书见附件，另附）5五、 要紧施工技术要求6六、 塔吊基础要紧工序及施工工艺6彳乍1L寸日17附图及附件编制根据1、QTZI25（6015）型、TC5613-6型塔机设备使用说明书2、建筑塔式起重机安装、使用、拆卸安全技术规程(JGJ196-2010)3、塔式起重机混凝土基础工程技术规程(JGJ187-2009)4、建筑地基处理技术规范(JGJ79-2002)5、塔式起重机安全规程(GB5144-2006)6、混凝土结构设计规范(GB50010-2002)7、施组方案及施工总平面图二、工程概况1.塔机型号及要紧性能本工程共有6栋商务办公楼与1座地下车库构成。各栋号全面情况见下表。建筑物层数（地上/地下）操纵高度基础埋深构式结形基础形式1#楼21F/-3F95.50-15.8框剪结构筏板基础2二楼21F/-3F95.50-15.8框剪结构筏板基础品楼18F/-3F72.66-15.8框剪结构筏板基础M楼18F/-3F72.66-15.8框剪结构筏板基础5#楼23F/-2F93.66-9.40框剪结构筏板基础6#楼23F/-2F93.66-9.40框剪结构筏板基础地库-3F-15.8框架结构筏板基础15#楼等5F/-2F18.25-8.06框架结构筏板基础根据本工程需要及周边环境，为每栋住宅楼配合一台塔吊，共使用7台塔吊，按相对应的楼号为塔吊编号为17#塔吊。现场塔吊总平面布置见附件U各栋号塔吊型号与基础参数详见下表，各型号塔吊全面参数、性能见附件。编号型号幅度端头吊重（t）基础尺寸地基士承载力标准值kPa1#塔QTZ125(6015)50m2.0t2绳6.45m×6.45m×1.7m3002#塔QTZ125(6015)50m2.3t2绳6.45m×6.45m×1.7m3003#塔QTZ125(6015)50m1.7t2绳6.45m×6.45m×1.7m3004#塔QTZ125(6015)50m2.3t2绳6.45m×6.45m×1.7m3005#塔QTZ125(6015)50m2.3t2绳6.45m×6.45m×1.7m3006#塔QTZ125(6015)50mL7t2绳6.45m×6.45m×1.7m3007#塔QTZ80(TC5613)44mL95t2绳5.8m×5.8m×1.35m300以上叙述中：幅度指以塔身回转中心为原点，吊钩实际能够走到的距离（起重臂实际结构长度要在此数据上加2米）。自由高度指固定式自升塔吊无附着情况下的最大塔高（吊钩至预埋件上接口的距离）。端头吊重均为2绳制工况下的额定载荷值。QTZ125（6015）塔吊的基本性能如下，塔吊性能参数表见附表。制造厂家：沈阳三洋建筑机械制作有限公司;起重臂长：4555米；臂根最大吊载量：8吨（4绳）；臂头最大吊载量：2.0吨（2绳）；自由高度：59.8米（17节）；附着以上最大悬高：43米（14节）QTZ80（TC5613-6）塔吊的基本性能如下，塔吊性能参数表见附表。制造厂家：长沙中联重工公司，起重臂长3856米；臂根最大吊载量：6吨（4绳）；臂头最大吊载量：1.95吨（2绳，44米）；自由高度：40.5米（14节）；附着以上最大悬高36.4米（13节）。三、塔吊基础1. 塔吊基础定位1#塔吊：位于1#楼北与地库外墙之间的地库上。塔吊中心距地库S轴7.1米，距地库30轴4.05米，如下图。塔吊基础顶平地库底板下平，预埋非标架强节式固定基础，塔吊最终高度128.8米（40标准节），附着四道，顶升方向朝西。图1 一1 1#塔吊基础定位图2#塔吊：位于2#楼北与地库外墙之间的地库上。塔吊中心距地库S轴7.1米，距12轴4.05米，如下图。塔吊基础顶平地库底板下平，预埋非标加强节式基础，塔高122.8米（38标准节），附着三道，顶升方向朝东。3#塔吊：位于3#楼西侧地库内。塔吊中心距地库31轴4.5米，距地库J轴2.35米，如下图。塔吊基础顶平地库板底，预埋非标加强节固定式基础，塔高119.8米（37标准节），附着三道，顶升方向朝南。4#塔吊：位于4#楼东侧地库内。塔吊中心距地库H轴3.725米，距地库7轴2.5米，如下图。塔吊基础顶平地库板底标高，预埋非标加强节固定式基础，塔高113.8米（35个标准节），附着三道。5#塔吊：位于5#楼北侧空地上。塔吊中心距5#楼5-K轴5.225米,距5-12轴4.5米处,如下页图。塔吊基础底平5#楼槽底，预埋柱脚式基础，塔高122.8米（38个标准节），附着三道，顶升方向朝西。6#塔吊：位于6#楼北侧空地上。塔吊中心距6#楼6-K轴6米，距6#楼6-12轴东5.225米，如下页图。塔吊基础底平6#楼槽底，预埋柱脚式基础，塔高116.8米（36个标准节），7#塔吊位于15#楼中间空地上。塔吊中心距7#楼？轴3.45米，距7#楼？轴3.O米,如下图。塔吊基础底平7#楼槽底(-8.06米)，预埋柱脚式基础，塔高40.5米(自由高度,14节)，无附着，顶升方向朝东。图77#楼塔吊定位图2. 塔吊基础设计根据地斟报告，塔吊基础底面持力土层承载力设计值人=300kPa,据此设计塔吊基础。若塔吊基础开挖后基底条件达不到上述要求，则继续开挖至持力层后，以碎石垫层回填夯实至设计标高。设计QTZI25(6015)塔吊基础为方形混凝土基础，三向尺寸为：6.45米X6.45米X1.7m,预埋件埋深0.7米，基础详图见附件。设计QTZ80(TC5613-6)塔吊基础为方形混凝土基础，三向尺寸为：5.8米X5.8米X1.35米，预埋件埋深LO米，基础详图见附件。3. 塔吊预埋件与基础底板的关系1#4#塔吊基础位于地库底板下列，顶平底板下平。结构底板下主防水层自塔吊基础之下通过。塔吊基础顶面铺设附加防水层并与主防水层搭接，接茬与拐角处适当加厚。塔吊预埋件总高3m,锚入塔吊基础内0.7米，埋件上口高出地库底板上平约1.5米，塔吊拆除时沿地库底板上平位置以气焊割断，下半段留置在底板内。塔吊基础立剖面见图2。3725-6450/-15.050-17.700J 6600 P 向 j &50图3塔吊穿顶板留洞示意图图2塔吊基础定位立剖面示意图4. 塔身穿各层顶板的处理办法1#4#塔吊塔身穿各层顶板(含车道顶板)时顶板需留洞。留洞尺寸2.8米义2.8米，留洞内钢筋需打断，甩头不长于40Omnb钢筋不能穿过塔身。拆塔时钢筋甩头向上扳弯，留足塔身上行的通路，见图3。四、塔吊地基承载力验算(各塔吊基础计算书见附件，另附)1、 QTZ125(6015)塔吊地基承载力验算QTZI25(6015)型塔式起重机基础设计尺寸为6.45mX6.45mX1.7m。作用于基础上的垂直载荷Fv=692kN,水平载荷Fh=156kN,倾翻力矩M=4650kN.m,基础重量&=1663kNo计算结果如下：基础偏心距e=2.09m<b3=2.5m；最大地基压应力Pw=213.9kPa<=300kPa;结论：塔吊基础满足塔吊使用要求。2、 QTZ80(TC5613-6)塔吊地基承载力验算QTZ80(TC5613-6)型塔式起重机基础设计尺寸为5.8m×5.8m×1.35m,作用于基础上的垂直载荷FV=488kN,水平载荷R=75kN,倾翻力矩M=1766kN.m,基础重量Fg=1068kNo计算结果如下：基础偏心距e=L20m<b3=1.93m；最大地基压应力P1三=105.2kPa<=300kPa:五、要紧施工技术要求1、 施工技术要求1）开挖至设计标高,尽量减少对老土的扰动，确认基础底面承载力确实达到300kPa;2）在基础底面上打一层IOcm厚C15素碎垫层，硬化上人后再开始制作塔吊基础；3）塔吊基础本体碎强度等级不低于C35,强度达到C35的90%才能进行整机安装；4）塔吊基础主筋选用III级钢筋，预埋件邻近的主筋能够适当避让预埋节，不得切断，数量不得减少；5）碎基础各处结构尺寸误差不大于50mm；6）预埋件上口承接面最大高差不大于2mm；7）在对角线方向设两组独立接地装置，接地电阻总值不大于4欧姆；8）基础周设排水沟应保持排水畅通、定期抽水，基础周边不得有积水；2、 材料：1）混凝土：现浇商碎，强度等级不低于C35。2）钢筋：主筋，IH级25mm；架立筋，IH级16mm；尺寸及数量详见附图塔吊基础图。3）预埋件：成品件，由租赁单位提供；4）马凳：钢筋组焊件，由施工单位按图制作。六、塔吊基础要紧工序及施工工艺1、在完成立塔作业之前地库基坑应保留一层覆土与范围足够的作业面，供汽车吊与运输车辆行驶、作业，避免压坏槽底。2、按塔吊布置图中位置与操纵标高下挖至设计高程，确认基础底面承载力确实达到300kPa:3、铺筑IOCm厚素碎垫层并找平；4、垫层硬化后按照基础详图的尺寸与数量绑扎底筋；上下双层双向主筋应通长布置，不得切断或者减少。5、按塔吊基础图示制作4个马凳，将预埋件放置其上，并抄测预埋件上口接触面四角处的高差，在预埋件底脚板与马凳之间用垫铁支垫调整上口各点高差在2毫米之内。6、将预埋件与马凳点焊牢固，并将马凳之间用钢筋连接牢固。7、按基础图图示尺寸绑扎上层主筋，穿过预埋件的钢筋能够适当调整间距，但主筋不得切断或者减少。8、浇注混凝土并振捣密实，振捣时不得扰动预埋件及马凳。9、基础养护周期要根据同条件下试块强度决定，基础强度达到C35的90%以上即可进行塔机的安装工作。10、塔吊防雷接地装置的施工D塔吊需单独制作两组独立的防雷接地装置，分别设在塔吊基础的对角线方向；2）以相距均为1.2米的三根钢钎为一组打入地下约2米深，顶端用40宽的镀锌扁铁圈连并连接至预埋件主肢上；3）塔吊的防雷接地应单独制作，不能够用建筑物的接地，更不能够用建筑物基础内的钢筋笼代替。七、塔吊的附着与顶升1.塔吊附着立面设计1）1#塔吊计划最终高度128.8米（40节），附着四道，立面示意图见附件2。1#塔吊附着前塔高47.8米（13节）。 第一道附着位于4层地面上2.02米处（1#楼相对标高16.450）,对应塔身第8节中间部位。附着后顶升7节到68.8米（20节），悬高12节。 第二道附着位于8层地面上2.02米处（1#楼相对标高34.450）,对应塔身第14节中间部位。附着后顶升7节到89.8米（27节），悬高13节。 第三道附着位于13层地面上0.52米处（1#楼相对标高55.450）,对应塔身第21节中间部位。附着后顶升7节到110.8米（34节），悬高13节。 第四道附着位于17层地面上3.52米处（1#楼相对标高76.450）,对应塔身第28节中部。附着后顶升6节到128.8米（40节），悬高12节。塔吊在128.8米为最终高度，吊钩出地面115.5米，高出1#楼机房顶18.0米，满足使用要求。2） 2#塔吊计划最终高度122.8米（38节），附着三道，立面示意图见附件2。2#塔吊附着前塔高59.8米（自由高度，17节）。 第一道附着位于6层地面上2.02米处（2#楼相对标高25.450）,对应塔身第11节中间部位。附着后顶升7节到80.8米（24节），悬高13节。 第二道附着位于11层地面上0.52米处（2#楼相对标高46.450）,对应塔身第18节中间部位。附着后顶升7节到101.8米（31节），悬高13节。 第三道附着位于15层地面上3.52米处（2#楼相对标高67.450）,对应塔身第25节中间部位。附着后顶升7节到122.8米（38节），悬高13节。塔吊在122.8米为最终高度，吊钩出地面109.5米，高出2#楼机房顶ILO米，满足使用要求。3） 3#塔吊计划最终高度119.8（37节），附着三道，立面示意图见附件2。3#塔吊附着前塔高56.8米（16节）。第一道附着位于6层地面上0.99米处（3#楼相对标高23.250）,对应塔身第10节中上部位。附着后顶升7节到77.8米（23节），悬高13节。第二道附着位于11层地面上3.24米处（3#楼相对标高46.500）,对应塔身第18节中间部位。附着后顶升7节到98.8米（30节），悬高13节。第三道附着位于16层地面上3.24米处（3#相对标高67.500）,对应塔身第25节中间部位。附着后顶升7节到119.8米（37节），悬高12节。塔吊在119.8米为最终高度，吊钩出地面106.5米，高出3#楼机房顶26.2米，满足使用要求。4） 4#塔吊计划最终高度113.8米（35节），附着三道，立面示意图见附件2。4#塔吊附着前塔高50.8米（14节）。 第一道附着位于4层地面上2.64米处，（4#楼相对标高16.500）,对应塔身第8节中间部位。附着后顶升7节到71.8米（21节），悬高13节。 第二道附着位于9层地面上2.64米处（4#楼相对标高37.500）,对应塔身第15节中间部位。附着后顶升7节到92.8米（28节），悬高13节。第三道附着位于14层地面上2.64米处（4#楼相对标高58.500）,对应塔身第22节中间部位。附着后顶升7节到113.8米（35节），悬高13节。塔吊在113.8米为最终高度，吊钩出地面100.5米，高出4#楼机房顶20.2米，满足使用要求。5） 5#楼塔吊计划最终高度122.8米（38节），附着三道，立面示意见附件2。5#塔吊附着前塔高59.8米（自由高度，17标准节）。 第一道附着位于9层地面上0.8米（5#楼相对标高35.660）,对应塔身第11节中间偏上部位。附着后顶升7节到80.8米（24节），悬高13节。 第二道附着位于14层地面上3.05米（5#楼相对标高58.910）,对应塔身第19节中间部位。附着后顶升7节到101.8米（31节），悬高12节。 第三道附着位于19层地面上3.05米（5#楼相对标高79.910）,对应塔身第26节中间部位。附着后顶升7节到122.8米（38节），悬高12节。塔吊122.8米为最终高度，吊钩出地面116.7米，高出5#楼机房顶15.4米，满足使用要求。6） 6#塔吊计划最终高度113.8（35节）附着三道，立面示意见附件2。6#塔吊附着前塔高50.8米（14节）。 第一道附着位于6层地面上2.9米（6#楼相对标高25.160）,对应塔身第8节中下部位。附着后顶升7节到71.8米（21节），悬高13节。 第二道附着位于11层地面上2.9米（6#楼相对标高46.160）,对应塔身第15节中下部位。附着后顶升7节到92.8米（28节），悬高13节。 第三道附着位于16层地面上2.9米（6#楼相对标高67.160）,对应塔身第22节中下部位。附着后顶升7节到113.8米（35节），悬高13节。 工程进入机房施工阶段，塔吊顶升1节到116.8米（36节），悬高14节。塔吊116.8米为最终高度，吊钩出地面110.7米，高出6#楼机房顶9.4米，满足使用要求。2.塔吊附着平面设计1) 1#塔吊附着装置使用三杆附着体系，建筑物两附墙点分别位于1-3/1-4轴的I-D上的外墙柱上，三杆长度分别为6.12米，7.63米，6.12米。附着平面位置见图41。2) 2#塔吊附着装置使用三杆附着体系，建筑物两附墙点分别位于2-3/2-4轴的2-D上的外墙柱上，三杆长度分别为6.12米，7.63米，6.12米。附着平面位置见图42。图4-11#塔吊附着装置平面位置图图4-22#塔吊附着装置平面位置图3) 3#塔吊附着装置使用三杆附着体系，建筑物两附墙点分别位于3-P、1/3-M轴的3-2上的外墙柱上，三杆长度分别为6.73米，8.33米，6.56米。附着平面见图4一3。4) 4#塔吊附着装置使用三杆附着体系，建筑物两附墙点分别位于4-P、1/4T轴的4-4上的外墙柱上，三杆长度分别为&27米，10.25米，8.76米。平面位置见图42。5) 5#塔吊附着装置使用三杆附着体系，建筑物两附墙点分别位于5-8、5T2轴的5-K上的外墙柱上，三杆长度分别为4.40米，5.95米，4.97米。平面位置见图45。6) 6#塔吊附着装置使用三杆附着体系，建筑物两附墙点分别位于6-12、6-17轴的6-K上的外墙柱上，三杆长度分别为6.05米，5.73米，4.87米。平面位置见图46。说明：5#塔吊东侧附着杆无法安装在预定位置，改换位置后无法按常规安装附墙板。拟使用预埋螺栓模式。螺栓尾钩住附加柱筋。附加柱筋构造见图48。八、塔吊的安装1、从总平面图上看，1#塔吊北邻地库槽边，塔吊安装可在槽北道路上支车作业，塔吊中心到吊车中心的作业幅度预估为15米，拟选择100吨汽车吊完成安装作业。现场安装作业汽车吊平面布置如图5-lo图511#塔吊安装汽车吊布置示意图图5-22#塔吊安装汽车吊布置示意图2、从总平面图上看，2#塔吊北邻地库槽边，塔吊安装可在槽北道路上支车作业，塔吊中心到吊车中心的作业幅度预估为15米，拟选择100吨汽车吊完成安装作业。现场安装作业汽车吊平面布置如图52。3、 3#塔吊位于地库中部，塔吊安装需要在槽底进行。吊车作业半径11米，选择一台70吨汽车吊完成。施工单位应保证给安装作业的汽车吊与运输车辆保留充足的作业场地与进出基槽的坡道。坡道设置应满足下列条件：塔吊安装车辆进出道路应坚实平整，车道坡度不应大于17乐车道宽度不应小于6米，坡道与弯道处宽度不应小地8米，通过市政管线的部位宜铺垫厚钢板分散载荷。现场安装作业汽车吊平面布置图见图53。图533#塔吊安装汽车吊布置示意图图544#塔吊安装汽车吊布置示意图4、 4#塔吊位于地库中部，塔吊安装需要在槽底进行。吊车作业半径11米，选择一台70吨汽车吊完成。施工单位应保证给安装作业的汽车吊与运输车辆保留充足的作业场地与进出基槽的坡道。坡道设置应满足下列条件：塔吊安装车辆进出道路应坚实平整，车道坡度不应大于17船车道宽度不应小于6米，坡道与弯道处宽度不应小地8米，通过市政管线的部位宜铺垫厚钢板分散载荷。现场安装作业汽车吊平面布置图见图4一4。5、 5#塔吊位于主楼与地库之间的空地上，塔吊基础底面高出地库基底6.4米，安装汽车吊需与边坡保持3米以上距离。5#塔吊安装作业区域选择在主楼基座处，吊车中心到塔吊中心不大于10米情况下，可选择50汽车吊完成。汽车吊需驶入半坡台地的5#楼基座处,施工单位应保证给安装作业的汽车吊与运输车辆保留充足的作业场地与进出基槽的坡道。坡道设置应满足下列条件：塔吊安装车辆进出道路应坚实平整，车道坡度不应大于17%,车道宽度不应小于6米，坡道与弯道处宽度不应小地8米，通过市政管线的部位宜铺垫厚钢板分散载荷。现场安装作业汽车吊平面布置图见图55。图5-55#塔吊安装汽车吊布置示意图图5-66#塔吊安装汽车吊布置示意图6、 6#塔吊位于主楼与地库之间的空地上，塔吊基础底面高出地库基底6.4米，安装汽车吊需与边坡保持3米以上距离。6#塔吊安装作业区域选择在主楼基座处，吊车中心到塔吊中心不大于10米情况下，可选择50汽车吊完成。汽车吊需驶入半坡台地的6#楼基座处,施工单位应保证给安装作业的汽车吊与运输车辆保留充足的作业场地与进出基槽的坡道。坡道设置应满足下列条件：塔吊安装车辆进出道路应坚实平整，车道坡度不应大于17%,车道宽度不应小于6米，坡道与弯道处宽度不应小地8米，通过市政管线的部位宜铺垫厚钢板分散载荷。现场安装作业汽车吊平面布置图见图56。7、 7#塔吊位于15#楼中间空地的肥槽基底，周边场地狭窄，塔吊安装汽车吊拟支设在15#楼基座处靠近塔吊基础部位。作业幅度约10.3米，拟选择一台QY70V吨汽车吊完成。图5-76#塔吊安装汽车吊布置示意图8、施工现场在塔机立塔位置旁要预留出一定的场地空间，供塔机立、拆时零部件的堆放、汽车吊及板车的停放；同时要求立塔现场地面平整坚实，不得有任何堆放杂物，待塔吊基础强度及安装现场等条件具备方能进行塔吊安装。9、各塔安装后即顶升至工作高度，后根据各栋号施工进度进行附着与顶升作业到最终高度完成所有结构施工，至结构封顶。九、塔吊的拆卸1塔机拆卸原则按照安装的逆过程进行，本方案为塔吊拆卸预估现场，若拆塔现场与本方案出入较大，需要根据现场情况确定拆卸方案。2、 1#塔吊拆除时汽车吊支设在立塔时的位置，选择一台100吨汽车吊。拆塔吊车布置参见塔吊安装时汽车吊平面布置（图41）。3、 2#塔吊拆除时汽车吊支设在立塔时的位置，选择一台100吨汽车吊。拆塔吊车布置参见塔吊安装时汽车吊平面布置（图42）。4、 3#塔吊穿地库与裙房出地面，塔吊拆卸时需在西北与西南侧地库顶板上支设汽车吊。预估作业幅度21米，拟使用QY90K（90吨）汽车吊进行拆卸。受现场条件限制，拆塔汽车吊需分别在南北两个车位支车三次完成拆卸作业。受吊车吨位限制，QTZ6015塔吊的回转总承、顶升套架等部件需在拆卸平台（泵站）后单独吊运。90吨支腿最大下压力约38吨,按垫板面积2平米核算，支车处顶板承载力不应小于20OkPa。拆塔吊车布置见图51。5、 4#塔吊穿地库出地面，塔吊拆卸时需在东侧地库顶板上支设汽车吊。拆卸起重臂时作业幅度22.4米,吊重7.3吨,拟使用一台QY90K（90吨）汽车吊进行拆卸。90吨汽车吊支腿下最大下压力约38吨，按垫板面积2平米核算，支车处顶板承载力不应小于200kPa.拆塔吊车布置见图52。图5-24#塔吊拆塔汽车吊布置示意图6、 5#塔吊塔吊拆卸时需在主塔身东北与西南侧地库顶板上支设汽车吊。预估作业幅度10.4米，拟使用QY70K（70吨）汽车吊进行拆卸。受现场条件限制，拆塔汽车吊需分别在南北两个车位支车三次完成拆卸作业。70吨支腿最大下压力约30吨，按垫板面积2平米核算，支车处顶板承载力不应小于150kPao拆塔吊车布置见图53。7、 6#塔吊塔吊拆卸时需在主塔身东北与东南侧地库顶板上支设汽车吊。预估作业幅度9.3米，拟使用QY50K（50吨）汽车吊进行拆卸。受现场条件限制，拆塔汽车吊需分别在南北两个车位支车三次完成拆卸作业。受吊车吨位限制，QTZ125塔吊的回转总承、顶升套架等部件需在拆卸平台（泵站）后单独吊运。50吨支腿最大下压力约28吨，按垫板面积2平米核算，支车处顶板承载力不应小于150kPa°拆塔吊车布置见图54。8、7#塔吊拆除时15#楼基坑需回填完毕，吊车中心到塔吊中心的距离约10.3米，最大吊重9.3吨，选择一台50吨汽车吊在靠近塔身不超过10米距离处进行拆除作业。拆塔吊车布置见图55。图5-57#塔吊拆塔汽车吊布置示意图9、以上仅为塔吊安装、顶升、附着、拆除的原则性条款，若塔吊安装与拆卸现场与本方案不符，需根据实际情况另行确定塔吊安、拆方案。十、群塔作业措施本工程6台塔吊相互之间均存在交叉作业情况。为确保安全施工，最大限度减少安全隐患，制定塔吊群塔交叉作业措施见下表。1.塔吊高差布置见下表。编号1#塔2#塔3#塔4#塔5#塔6#塔檐口标高98.5m98.5m80.3m80.3m101.3m101.3m基础标高15.8m15.8m15.8m15.8m-8.09m-8.09m第一步高度48m（13节）地上34.5m60m（17节）地上46.5m57m（16节）地上43.5m51m（14节）地上37.5m60m（17节）地上53.9m51m（14节）地上44.9m第二步高度69m（20节）附一道，顶7节地上55.5m81m（24节）附一道，顶7节地上67.5m78m（23节）附一道，顶7节地上64.5m72m（21节）附一道，顶7节地上58.5m81m（24节）附一道，顶7节地上74.9m72m（21节）附一道，顶7节地上65.9m第三步高度90m（27节）附二道，顶7节地上76.5m102m（31节）附二道，顶7节地上88.5m99m（30节）附二道，顶7节地上85.5m93m（28节）附二道，顶7节地上79.5m102m（31节）附二道，顶7节地上95.9m93m（28节）附二道，顶7节地上86.9m第四步高度Hlm（34节）附三道，顶7节地上97.5m123m（38节）附三道，顶7节地上109.5m120m（37节）附三道，顶7节地上106.5m114m（35节）附三道，顶7节地上100.5m123m（38节）附三道，顶7节地上116.9m114m（35节）附三道，顶7节地上107.9m第五步高度129m（40节）附四道，顶6节地上115.5m117m（36节）顶1节地上HO.9m最终高度129m（40节）附四道地上115.5m123m（38节）附三道地上109.5m120m（37节）附三道地上106.5m114m（35节）附三道地上100.5m123m（38节）附三道地上116.9m117m（36节）附三道地上110.9m2.群塔作业安全措施D塔吊司机进入施工现场需自觉遵守施工现场的各项安全管理规定。2）塔吊公司与施工单位应对塔吊司机、塔吊指挥人员及其他有关人员进行文明施工与安全生产教育：塔吊司机礼貌操作，指挥人员文明指挥，团结协作、密切配合。3）塔吊公司对设备定期进行检查，塔吊机组定期对塔吊进行认确实维修保养，确保塔吊的安全运转，提高塔吊的安全运转率。4）塔吊司机与塔吊指挥人员务必持有效证件上岗，司机、指挥人员与监护人员严禁酒后作业，上岗前双方有权验证对方的操作证件。5）指挥人员的指挥信号务必旗语哨音同时进行，不得违章指挥，任何非塔吊指挥人员不得指挥塔吊运转；使用对讲机指挥塔吊运转时，指挥人员务必使用标准普通口音，并得到塔司的认可，对讲机要求清晰、无杂音。6）塔吊司机要服从塔吊指挥人员的指挥信号，不得违章作业或者擅自操作，对错误的指挥信号与非塔吊指挥人员发出的指挥信号有权拒绝操作，严禁非司机操作塔吊。7）塔吊指挥人员应与现场在施人员有明显的区别标志，塔吊司机与指挥人员应相对固定，避免随意更换；塔司或者指挥人员务必更换时应及时通知对方，并向对方提供新人员的操作证件。8）无上岗证件人员操作或者指挥塔吊属于严重违章作业，发生事故后果由违章者自负。9）严格遵守“十不吊”，严禁违章指挥、违章操作。10）起吊重物时塔吊的回转半径应严格操纵在施工现场的院（围）墙内；塔吊与回转半径内的建筑物或者其它障碍物的安全距离务必在2米以上。11）塔吊回转半径内的高压线、电闸箱、变压器等务必搭设有效的防护蓬、架，塔吊与防护蓬、架的安全距离须在2米以上，避免挂碰；任何重物不得从高压线、变压器上绕过，严禁跨越高压电线进行吊装。12）起吊模板时，指挥人员应认真检查模板是否松动，严禁利用塔吊松动贴合在墙体上的模板或者其它物件，严禁串吊模板。13）起钩时，扶钩人员须扶稳钩绳或者被起吊物至高于头顶后方可松手。14）需要隔楼吊装时，吊装前施工单位须向塔司与指挥人员交代吊装任务，塔司与哨工密切配合，指挥人员务必站在塔司视线范围之内进行指挥。15）隔楼吊装时，钩绳务必垂直，严禁斜拉；被起吊物与建筑物的水平安全距离务必在2米以上，否则禁止吊装。被起吊物在塔司视线范围之外时严禁使用高速提升。16）有特殊吊装任务时，施工单位应事先向塔司及指挥人员交代吊装任务，并做出特殊吊装任务的安全交底，吊装时，塔吊公司与施工单位的安全负责人应在现场进行监督。17）施工单位在塔身上安装的现场照明设备应确保绝缘、固定、防雨，严禁将其它与塔吊无关的闸箱、电缆、电线、地线等固定在塔身上。18）严禁将建筑物上的各类防护网、纤绳等固定在塔吊上。19）塔吊运转过程中，出现对在施人员、建筑物、设备等挂碰现象而发生矛盾纠纷时，塔司与当事人员不得自行解决，须由机长向施工单位有关负责人或者塔吊方有关负责人汇报、进行协调解决。十一、附图及附件1 .现场平面布置图2 .各顶升、附着步骤高差分步图3 .基础配筋图4 .吊基础计算书5 .塔吊性能参数表CRH史、HHTK女三H三三二三.ihu-I三uo«.a!I3Adj*jt1工人宿舍zflpx<Kt»va.«i工人宿舍10间3F四4钢筋加工场SUIIo三f三i附件1-27#塔吊现场平面布置图附件211#6#塔吊高差分步图（第一步）IlLLLljlLIW川111川Il川LOEDeDE驾若WLmJJl-lllllll三illlwliOE战OE基FDeT附件3-1QTZ125(6015)型塔吊预埋非标加强节固定式基础图82S-6l0-2§1S、一600/00至S三三.-.如益F*M*m-MT260kpo2能黑舞京fc-*WSi-S-3ssi三t-Ssss.Ss,s$,4生油麋M富霓s-螭裁冲装H-沁黑够受藐5Sss.6&BSSSSS.BMfeSS-选夔雷孽*T4蒙s«.-÷8三sxs-电三讣X4B三s.sfcwl-g触等选½mm；2Ss-s,sss,.(6.45mx645InX1.7m)国若地笊般画青影Egnlxeool6xeoos壬Ssss-SS-9sT(ESSMyWMrMTOgqnt,1-SSSSS.S®*iSsssG-5*5急0密月wwwfmto支mWSrw-Jw7o-iwSS3S.-isrm三-HmoelG8g?8m(9NggHKgZl0本工程选择QTZ125(6015)型塔式起重机，地勘报告给出该基础下土层承载力特征值=300kPa,现按照建筑塔式起重机安装、使用、拆卸安全技术规程(JGJ196-2010)中的有关公式重新设计塔机基础尺寸。一. 基础抗倾翻稳固性验算基础设计尺寸为6.45m×6.45mX1.7mo该型塔吊非工况下极限载荷Fv=692kN,水平载荷Fh=156kN,倾翻力矩M=4650kNm,基础重量Fg=6.45X6.45X1.7X2.4X9.8=1663kNo(注：工况下极限载荷F>792kN,水平载荷Fh=44kN,倾翻力矩M=2345kNm,明显小于非工况，故不再重复验算。)1 .偏心距e应满足下式：e=M+Fhh/(Fv+F)b3式中：为偏心距，m；M为倾翻力矩，kNm；Fh为水平载荷，kN；h为基础底座高度，m；Fv为垂直载荷，kN；Fg为基础底座自重，kN；b为基础底座宽度，m；计算如下：e=(4650+156X1.7)/(692+1663)=2.09m<b3=2.15m2 .最大地基压应力PB应满足：Pg=2(Fv+Fg)3bl式中：P皿为基础底座对土壤的最大压应力，kPa；fa为基础下土壤的承载力特征值，kPa；1 为偏心矩作用边长，计算方法如公式3,m；l=b2-e式中：b基础底座边长，m；e为偏心距，m；1值计算如下：1=6.45/2-2.09=1.14mPmax=2×(692+1663)/(3X6.45X1.14)=213.9kPa<fa=300kPa本工程选择QTZ80(TC5613-6)型塔式起重机,地勘报告给出该基础下土层承载力特征值=300kPa,现按照建筑塔式起重机安装、使用、拆卸安全技术规程(JGJI96-2010)中的有关公式重新设计塔机基础尺寸。二. 基础抗倾翻稳固性验算基础设计尺寸为5.8mX5.8mX1.35mo该型塔吊非工况下极限载荷K=488kN,水平载荷R=75kN,倾翻力矩M=1766kNm,基础重量Ftt=5.8X5.8X1.35X2.4X9.8=1068kNo(注：工况下极限载荷R=549kN,水平载荷Fh=19kN,倾翻力矩M=1693kNm,明显小于非工况，故不再重复验算。)1 .偏心距e应满足下式：e=M+Fhh/(Fv+Fg)b3式中：为偏心距，m；M为倾翻力矩，kNm；Fh为水平载荷，kN；h为基础底座高度，m；Fv为垂直载荷，kN；Fg为基础底座自重，kN；b为基础底座宽度，m；计算如下：e=(1766+75X1.35)/(488+1068)=1.20m<b3=l.93m2 .最大地基压应力PB应满足：Pg=2(Fv+Fg)3bl式中：P皿为基础底座对土壤的最大压应力，kPa；fa为基础下土壤的承载力特征值，kPa；
