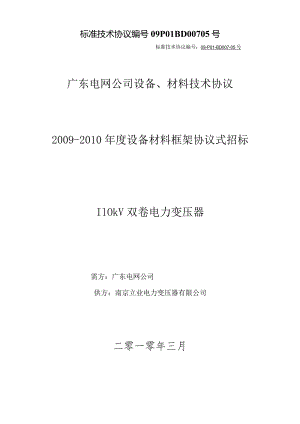

标准技术协议编号09P01BD00705号标准技术协议编号：09-P01-BD007-05号广东电网公司设备、材料技术协议2009-2010年度设备材料框架协议式招标IlOkV双卷电力变压器需方：广东电网公司供方：南京立业电力变压器有限公司二零一零年三月一.专用条款1 .供货设备、材料与数量2 .要紧部件来源、规范一览表3 .备品备件及专用工具3 .1备品备件清单4 .2专用工具清单5 .技术差异表6 .附图二.通用条款1总则2工作范围2. 1范围与界限2.2可选项2 .3服务界限2.4技术文件3.技术要求3. 1标准3. 2环境条件3.3 基本设计要求3.4 技术要求3 .5其它技术性能要求4 .质量保证5 .试验5. 1型式试验5.2出厂试验（例行试验）5 .3现场试验5.4试验说明6 .包装、运输与储存7 .卖方应填写的变压器规格表8 .卖方应填写要紧部件来源、规格一览表9 .卖方应填写保证质量的要紧工艺措施10 .备品备件及专用工具10. 1备品备件10.2专用工具10.3可选件附表A投标差异表（格式）附表BIlOkV电力变压器供货规范与数量-¼专用条款1.供货设备、材料与数量序号名称型号及技术参数单位数量1IlOkV双圈变压器容量(MVA)：2();冷却方.式QNAN;阻抗(%):105;合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜：国产油套管；台12HOkV双圈变压器容量(MVA)：31.5；冷却方式QNAN;阻抗():10.5;合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；13HOkV双圈变压器容量(MVA)：40;冷却方式:ONAN;阻抗():10.5;合资(35OA)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台14HOkV双圈变压器容量(MVA)：50;冷却方式：ONAN;阻抗()：10.5;合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台15IlOkV双圈变压器容量(MVA)：2();冷却方式QNAN;阻抗(%):16;合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台16IlOkV双圈变压器容量(MVA)：31.5;冷却方式QNAN;阻抗():16;合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；17HOkV双圈变压器容量(MVA)：40;冷却方式:0附用阻抗():16;合资(35OA)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台18IlOkV双圈变压器容量(MVA)：50;冷却方式QNAN;阻抗(%):16;合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台19IlOkV双圈变压器容量(MVA)：2();冷却方式：ONAN;阻抗():10.5;合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管：台110IlOkV双圈变压器容量(MVA)：31.5;冷却方式QNAN;1阻抗(%):1。5;合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；11HOkV双圈变压器容量(MVA)：40;冷却方式：ONAN;阻抗():10.5;合资(35OA)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；台112HOkV双圈变压器容量(MVA)：50;冷却方式：ONAN;阻抗(%):105;合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；台113IlOkV双圈变压器容量(MVA)：2();冷却方式QNAN;阻抗(%):16;合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管：台114HOkV双圈变压器容量(MVA)：31.5;冷却方式:ONAN;阻抗():16;合资(35OA)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；A115HOkV双圈变压器容量(MVA)：40;冷却方式:ONAN;阻抗(%):16;合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；台116HOkV双圈变压器容量(MVA)：50;冷却方式：ONAN;阻抗(%):16;合资(350A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；台117IlOkV双圈变压器容量(MVA)：63;冷却方式QNAN;阻抗(%):105;合资(50OA)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台118IlOkV双圈变压器容量(MVA)：63;冷却方式QNAN;阻抗():16;合资(500A)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；119IlOkV双圈变压器容量(MVA)：63;冷却方式QNAN;阻抗():10.5;合资(500A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；台120IlOkV双圈变压器容量(MVA)：63;冷却克去QNAN;台1阻抗():16;合资(50OA)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；21HOkV双圈变压器容量(MVA)：63;冷却方式:(人1(人阻抗():10.5;合资(50OA)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台122HOkV双圈变压器容量(MVA)：63;冷去口方式：ONAN/ONAF;阻抗(%):16;合资(5(X)A)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台123IlOkV双圈变压器容量(MVA)：63;冷却方.式:ONAN/ONAF;阻抗():105;合资(5(X)A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；台124HOkV双圈变压器容量(MVA)：63;冷却方式QNAN/ONAF;阻抗(%):16;合资(50OA)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；125HOkV双圈变压器容量(MVA)：20;冷却方式:0NAN;阻抗():105;国产(350A)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台126IlOkV双圈变压器容量(MVA)：31.5;冷却方式QNAN;阻抗():10.5;国产(350A)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台127IlOkV双圈变压器容量(MVA)：40;冷却方式QNAN;阻抗():1。5;国产(350A)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管：台128HOkV双圈变压器容量(MVA)：50;冷却方式:0NAN;阻抗():1。5;国产(35OA)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；129HOkV双圈变压器容量(MVA)：20;冷却方式：ONAN;阻抗(%):16;国产(350A)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台130HOkV双圈变压器容量(MVA)：31.5;冷却方式QNAN;阻抗():16;国产(35OA)有载调压开关，国产散热器，国产胶囊式储油柜；台1国产油套管；31IlOkV双圈变压器容量(MVA)：40;冷却方式：ONAN;阻抗():16;国产(35OA)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台132HOkV双圈变压器容量(MVA)：50;冷却方式：ONAN;阻抗(%):16;国产(350A)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台133IlOkV双圈变压器容量(MVA)：2();冷却方式QNAN;阻抗():105;国产(350A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；台134HOkV双圈变压器容量(MVA)：31.5;冷却方式QNAN;阻抗():10.5;国产(350A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；135HOkV双圈变压器容量(MVA)：40;冷却方式QNAN;阻抗():10.5;国产(35OA)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；台136HOkV双圈变压器容量(MVA)：50;冷却方式QNAN;阻抗():105;国产(350A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；台137IlOkV双圈变压器容量(MVA)：2();冷却方式QNAN;阻抗():16;国产(350A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管：台138HOkV双圈变压器容量(MVA)：31.5;冷却方式QNAN;阻抗():16;国产(350A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；139HOkV双圈变压器容量(MVA)：40;冷却方式：ONAN;阻抗(%):16;国产(350A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；台140HOkV双圈变压器容量(MVA)：50;冷却方式QNAN;阻抗():16;国产(35OA)有载调压开关，国产散热器，国产胶囊式储油柜；台1干式套管；41IlOkV双圈变压器容量(MVA)：63;冷却方式：ONAN;阻抗():10.5;国产(50OA)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台142IlOkV双圈变压器容量(MVA)：63;冷却方式:ONAN;阻抗():16;国产(50OA)有载调压开关，国产散热器，国产胶囊式储油柜：国产油套管；台143IlOkV双圈变压器容量(MVA)：63;冷却方式：ONAN;阻抗():10.5;国产(5(X)A)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管：台144HOkV双圈变压器容量(MVA)：63;冷却方式QNAN;阻抗(%):16;国产(50OA)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；台145HOkV双圈变压器容量(MVA)：63;冷却方式：ONAN/ONAF:阻抗(%):105;国产(50OA)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台146HOkV双圈变压器容量(MVA)：63;冷却方式：ONAN/ONAF;阻抗(%):16;国产(5(X)A)有载调压开关，国产散热器，国产胶囊式储油柜；国产油套管；台147IlOkV双圈变压器容量(MVA)：63;冷却方式:0NAN/ONAF;阻抗(%):1。5;国产(50OA)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管：台148HOkV双圈变压器容量(MVA)：63;冷却方式:0NAN/ONAF;阻抗():16;国产(50OA)有载调压开关，国产散热器，国产胶囊式储油柜；干式套管；12.要紧部件来源、规范一览表序上部件名称产地厂家型号及规格备注序号部件名称产地厂家型号及规格备注1有载调压开关（合资）中国番禺MR公司VIII-350Y可选用合肥ABB产UBBTO50/400苏州MR公司MIII-500Y可选用合肥ABB产IraN380/500/C2有载调压开关（国产）中国上海华明电力设备制造有限公司CMIII-500Y3高套管中国RTKF123-550/800T合资高压中性点油套管中国沈阳传奇BRDLW-72.5/630可三W达高压中性点干式套管中国T侬RIKF72.5-350/1000T合资4中压套管中国南京智达电气有限公司BFW-405中压中性点套管中国南京智达电气有限公司BFW-406低压套管中国南京智达电气有限公司BFW-207散热器中国河北华丰机械厂或者相当PC-520热镀锌8压力释放阀美国Qualitrol公司208-60Z进口9气体继电器德国EMB公司BF-8010油位计中国沈阳长庆电力电器厂UZF-175.20011吸湿器中国武进庙桥高压电器厂1kg、5kg12绕组温度操纵器与指针式仪表德国AKM公司/MESSKO公司AKM35MT-STW160F进口13油面温度操纵器与指针式仪表德国AKM公司/MESSKO公司KM34MT-ST160F进口14放油阀门中国宁波埃美柯公司DN-25.50、8015冷却风扇中国西安西诺航天风机厂DBF2-9Q16电流互感器中国南京智达电气有限公司LR、LRB17绝缘件中国魏德曼公司t418变压器油中国新疆克拉玛依炼油厂DB-25#19电磁线中国上海宝山杨行铜材厂或者相当ZB、BYHZQQN20硅钢片日本新日铁公司/川崎制铁社30ZH12030Z140进口21分接头位置指示器与开关配套与开关配套22阀门蝶阀进口德国FRANZ-JOOST公司/西班牙TTV公司DN-80进口球阀中国宁波埃美柯公司DN-25、50、80油样阀中国西安达盛电力机械QF适于做油色谱采样23储油柜胶囊中国上海橡胶制品二厂/南通神马24密封油面漆中国南京长江涂料有限公司序号部件名称产地厂家型号及规格备注25箱沿密封胶垫中国南通神马橡胶制品有限公司26器身定位装置用材料中国阿里河森林工业有限公司27马达中国西安西诺航天风机厂28不锈钢波纹储油柜中国沈阳天工/沈阳海为/沈阳蓝天BGBP1DC-II可选项3.备品备件及专用工具3.1备品备件清单序号名称型号及规格单位数量使用处备注1低压套管同原型号只1/台备件竟件2冷却风扇同原型号只1/台备件风冷变配3油面温度表同原型号只1/台备件4变压器油同原型号吨适量备用油量满足安装运行要求，不提供备用油，如供电局需要备用油，需要另外支付2万元每吨，带容器还需要再次单独报价，5绕组温度表同原型号只1/台备件6气体继电器同原型号只1/台备件7套管法兰、散热器法兰及手孔的密同原型号套1/台现场吊罩拆卸处8蝶阀同原型号1/台备件进口产品单独报价需另外支付1600元/只3.2专用工具清单序号名称型号及规格单位数量备注1开关吊架与开关配套只1/台开关抽芯4 .技术差异表重要说明：1、“供货设备、材料差异”不得低于投标文件承诺；2、“供货设备、材料差异”假如超出框架协议招标报价单范围，则统一由需求单位向省物流中心装备部提出申请。3、本页内容须打印，无差异处均需注明“无”，差异手写无效。序号招标文件要求投标文件差异供货设备、材料差异条目简要内容条目简要内容条目简要内容提出方13.4.1型式:S(F)Z口3.4.1型号:S(F)ZIl23.4.19额定容量：20/31.5/40/50/63MVAa.空载损耗：18kW26kW31kW36kW43kWb.负载损耗：89kW126kW148kW184kW221kWC.图解：107kW152kW179kW220kW264kWe.空载电流：0.84V0.77V0.7V0.7V0.63%3.4.19额定容量：20/31.5/40/50/63MVAa.空载损耗：13kW17kW21kW25kW29kWb.负载损耗：88kW125kW145kW178kW220kWc.图瘫：101kW142kW166kW203kW249We.空载电流：0.2V0.2V0.15V0.1V0.1%33.4.28噪声水平:风冷变2米处不大于65dB,自冷变0.3米处不大于60dB3.4.28噪声水平：风冷变2米处不大于60dB自冷变0.3米处不大于58dB44.17铭牌用耐腐蚀材料制成4.15铭牌用不锈钢材料制成5 .附图(可选)：无二、通用条款1 .总则1.1 本设备技术规范适用于广东电网公司电网建设工程项目框架协议式采购的UOkV单台容量20/31,5/40/50/63MVA国内采购降压变压器，它提出了变压器本体及附属设备的功能设计、结构、性能、安装与试验等方面的技术要求。1.2 本设备技术规范提出的是最低限度的技术要求。凡本技术规范中未规定，但在有关设备的国家标准或者IEC标准中有规定的规范条文，供方应按相应标准的条文进行设备设计、制造、试验与安装。对国家有关安全、环保等强制性标准，务必满足其要求(如压力容器、高电压设备等)。1.3 假如供方没有以书面形式对本技术规范的条文提出异议，则需方认为供方提供的设备完全符合本技术规范的要求。如有异议，不管是多么微小，都应在配置书中以“投标差异表”为标题的专门章节中加以全面描述。1.4 本技术规范所建议使用的标准如与供方所执行的标准不一致，供方应按较高标准的条文执行或者按双方商定的标准执行。1.5 本技术规范经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 本技术规范未尽事宜，由需、供双方协商确定。1.7 假如供方没有以书面形式对本技术规范的条文提出异议，而在执行合同的过程中，需方发现供方提供的产品与本技术规范的条文存在差异，需方有权利要求退货，并将对下一年度的评标工作有不一致程度的影响。1.8 供方应充分懂得本技术规范并按本技术规范的具体要求填写应标的技术文件，如发现应标的技术文件不符合本技术规范的要求，则认为应标不严肃，在评标时将有不一致程度的扣分。1.9 注“”条款为关键条款，作为评标时打分的参考。1 .10评标因子需方在对投标文件的评估与比较时，除商务条款规定外，还将计算下列的评标因子：(1)损耗：把每份投标文件的损耗保证值与所有投标文件中报出的最低损耗保证值相减，其差值按每IkW空载损耗7万元人民币、每IkW负载损耗(含辅助设备损耗)3.5万元人民币计算，加到各自的投标总配置上，以确定评标价。(2)温升：绕组、油面与油箱的温升，按条款3.4.20要求，每超过1K,将在投标价中加设备总价的1%。(3)需方可根据本标书的要求来衡量投标者所提供的设备是否完全满足运行要求而合理计算评标价。关于本标书的某些部分，投标者如不能满足要求，应书面提出说明，否则需方即认为投标者提供的设备能够满足本标书的要求。2 .工作范围2.1 供货范围每台变压器的供货范围包含：a.变压器本体（包含底架、附件、基础螺栓）b.有载调压开关及其操纵箱，冷却器操纵箱（63MVA）c.套管及套管式电流互感器或者电缆终端及套管式电流互感器d.变压器绝缘油（环烷基油），油量应满足安装运行要求（厂家对备用油单独配置）。e.本体及连接到端子箱与操纵箱之间的耐油、阻燃、屏蔽电缆f.如油枕不安装在变压器器身上时，应成套提供油枕支架，并提供安装图g.本体端子箱h.油面温度与绕组温度操纵器，与就地与远方温度指示仪表i.备品备件及专用工具等j.供方应在安装完成后免费进行一次喷漆2.2 可选项k.有载调压开关绝缘油在线过滤系统（单独配置）1.有载调压开关使用真空式（单独配置，报差价）2.3服务界限2.3.1从生产厂家至变电站内变压器基础面上的运输与装卸，及变压器的就位全部由供方完成。2.3.2现场安装与试验在供方的技术指导与监督下由需方完成，供方协助需方按标准检查安装质量，处理调试投运过程中出现的问题，供方应选派有经验的技术人员，对安装与运行人员免费培训。2.4技术文件2. 4.1供方在订货前应向需方提供通常性资料，如鉴定证书、安装保护说明书、总装图与要紧技术参数等（同时提供电子版）O3. 4.2在技术协议签订15天内，供方向需方提供正式图纸与正式的光盘（或者U盘）各2份（AutoCADR14或者以上版本），正式图纸务必加盖工厂公章或者签字。a.总装图：应表示设备总的装配情况，包含全部重要尺寸，轨距、油重、上节油箱重、运输重、总重、吊点位置、千斤顶位置及变压器运输尺寸等；b.冷却系统操纵箱外形图、安装尺寸及操纵箱原理接线图、冷却操纵设备接线图，操纵箱端子排图、设备材料表及电缆清单，电缆清单中应包含每条电缆的起止点、电缆编号、电缆芯号、电缆型号与长度；c.冷却器组数及每组冷却器风扇电动机台数、容量、电源电压等；d.变压器过激磁特性曲线；e.变压器本体端子箱安装接线图、原理接线图、端子排图、设备材料表及电缆清单，电缆清单中应包含每条电缆的起止点、电缆编号、电缆芯号、电缆型号与长度；f.有载分接开关电气操纵接线图与遥控信号接线图，调压开关操纵箱端子排图。g.气体继电器、压力释放阀、油位计、油温与绕组温度操纵器等测控设备的操纵、信号接线图4. 4.3完工后的产品应与最后确认的图纸一致。需方对图纸的认可并不减轻供方关于其图纸的正确性的责任。设备在现场安装时，如供方技术人员进一步修改图纸，供方应对图纸重新收编成册，正式递交需方，并保证安装后的设备与图纸完全相符。5. 4.4供方免费提供给需方8份全部最终版的图纸、资料及安装、运行、保护、修理说明书，部件清单，工厂试验报告，产品合格证等。其中，图纸应包含总装配图及安装时设备位置的精确布置图，同时应保证需方可按最终版的图纸资料对所供设备进行保护，并在运行中进行更换零部件等工作。6. 技术要求6.1 应遵循的现行标准：GB1094电力变压器GB/T6451三相油浸式电力变压器技术参数与要求GB311.1高压输变电设备的绝缘配合GB/T16434高压架空线路与发电厂、变电所环境污区分级及外绝缘选择标准GB/T15164油浸式电力变压器负载导则GB4109高压套管技术条件GB763交流高压电器在长期工作时的发热GB16847保护用电流互感器暂态特性技术条件GB2900电工名词术语GB5273变压器、高压电器与套管的接线端子GB2536变压器油GB/T1094.10电力变压器第10部分声级测定GB7449电力变压器与电抗器的雷电冲击与操作冲击试验导则GBl56标准电压GB191包装贮运标志GB50229火力发电厂与变电所设计防火规范GB5027电力设备典型消防规程GB4109交流电压高于1000V的套管通用技术条件GBl0237电力变压器绝缘水平与绝缘试验外绝缘的空气间隙与其它有关标准。以上标准如有新版本，按最新版本执行。各执行标准如有类似条款，则以要求高者为准。6.2 环境条件3. 2.1周围空气温度最高平均温度：45C最低平均温度：T（TC最大日温差：30K日照强度：0.lWc（风速0.5ms）3.2.2 海拔高度：100Om3.2.3 最大风速：40ms3.2.4 2.4环境相对湿度（在25C时）月平均值：90%（属湿热带气候地区）3. 2.5地震烈度：8度水平加速度：0.25g垂直加速度：0.125g4. 2.6污秽等级：III级/IV级5. 2.7降雨量年最大2660mm日最大370mm6. 2.10覆冰厚度：5Imn(风速不大于15m/s时)7. 3基本设计要求8. 3.1电力系统本设备技术规范书所规定的设备，应适用于下列电力系统：(1)系统额定频率50Hz(2)系统额定电压高压侧：IlOkV低压侧：IOkV(3)系统最高运行电压高压侧：126kV低压侧：12kV9. )短路电流水平高压侧：40kA低压侧：31.5kA(5)系统接地方式高压侧：中性点直接接地低压侧：中性点不接地3.3.2 抗震能力水平分量0.25g垂直分量0.125g本设备应能承受用三周正弦波的0.25g水平加速度与0.125g垂直加速度同时施加于设备结构最低部分时，在共振条件下所发生的动态地震应力。同时安全系数应大于1.67。3.3.3 防污等级：In级/IV级泄漏比距(1)高压III级：不小于25mmkV(按126kV计)IV级：不小于31mmkV(按126kV计)(2)低压：不小于31mmkV(按12kV计)(3)中压中性点：I口级:不小于25mmkV(按72.5kV计)IV级:不小于31mmkV(按72.5kV计)3. 3.4设计寿命全部设备务必是全新的，持久耐用的，即使在本标书中没有明显地提出，也应满足作为一个完整产品所能满足的全部要求。供方应保证变压器在规定的使用条件与负载条件下运行，并按使用说明书进行安装与保护，预期寿命应很多于30年。1. 4技术要求3. 4.1型式：SZ-31500(20000)(40000)(50000)/110或者S(F)Z口-63000/110三相、双线圈、铜导线绕制、油浸自冷(风冷)有载调压、低损耗、湿热带(TH)防护降压变压器。4. 4.2出线形式：IlokV套管式(或者电缆终端式)llkV(10.5kV)套管式(或者电缆终端式、单独配置) 3.4.3相数：3相 3.4.4频率：50Hz 3.4.5冷却方法：ONAN/ONAF 3.4.6额定电压：高压IlOkV低压llkV(10.5kV)3.4.7最高运行电压：高压126kV低压12kV3.4.8额定电流(厂家提供)：高压：A低压：A3.4.10额定电压比：视具体工程而定110±8×1.25%10.5kV110±8×1.25%llkV110±×1.25%10.5kV110±×1.25%llkV3.4.11额定连续运行容量(绕组温升65K时)：见表3.1表3.1额定连续运行容量(MVA)：主变容量20MVA31.5MVA40MVA50MVA冷却方式：ONAN高压20MVA31.5MVA40MVA50MVA低压20MVA31.5MVA40MVA50MVA主变容量63UVA冷却方式ONANONAF高压50.463低压50.463对63MVA变压器：(a)当二个散热风扇停止运行，变压器仍能保持满载长期运行。(b)当全部风扇退出运行后，变压器能带100%额定负荷运行30分钟，能带80%额定负荷长期运行。(c)优先使用ONAN冷却方式。3.4.12阻抗电压(额定电压频率下，额定容量为基准，视具体工程而定)a.阻抗电压(同意误差+10%,-0%)10.5%或者16%b.供方应在交货时提供额定抽头的零序阻抗。3.4.13极性:负极性3.4.14套管相间距离：高压：低压：500mm3.4.15变压器相序：面对变压器高压侧从左到右，高压侧为A、B、Ce3.4.16绕组绝缘耐热等级：A级3.4.17绕组绝缘水平见表3.2项目绕组雷电冲击耐受电压（峰值）Imin工频耐受电压（有效值）全波截波高压480530200低压758535高压中性点325140IlOkV中性点绝缘水平为63kV等级。3.4.18变压器绕组匝间工作场强不大于2kVmmo3.4.19损耗值小于（额定电压与频率下，温度为75°C时）20MVA31.5MVA40MVA50MVA63MVAa.空载损耗：18kW26kW31kW36kW43kWb.负载损耗：89kW126kW148kW184kW22IkWC.总损耗（不包含107kW152kW179kW220kW264kW辅助损耗）：d.辅助损耗：15kWe.空载电流：0.84%0.77%0.7%0.7%0.63%通过实测，发现变压器的空载损耗与负载损耗超过第a与b项所规定的数值，则按下述规则罚款：罚款款项取决于实际损耗值与保证值之差。当：实际损耗值一保证值保证值在03.0%之间，以保证值为基准，每增加IkW空载损耗罚款人民币7万元，每增加IkW负载损耗罚款人民币3.5万元。当：实际损耗值一保证值保证值在3.06.0%之间，以保证值为基准，每增加IkW空载损耗罚款人民币14万元,每增加IkW负载损耗罚款人民币7万元。当：第a与b项其中一项的实际损耗值一保证值保证值大于6.0%时，该变压器拒收。当实际损耗值比保证值小时，供方不应另收附加费用。3.4.20温升极限（周围环境温度45°C）a.绕组平均温升：60K（用电阻法测量）b.顶层油温升：50K（用温度传感器测量）c.油箱中的结构件温升：75K（用红外线温度计测量）3.4.21负载能力变压器的负载能力应符合GB/T15164油浸式电力变压器负载导则的要求，供方应提供该变压器负载能力计算所需的热特性参数。3.4.22工频电压升高时的运行持续时间额定频率下，额定电压的短时工频电压升高倍数的持续时间应符合表3.4的要求。表3.4工频电压升高时的运行持续时间工频电压升高倍数相-相1.051.101.251.501.58相-地1.051.101.251.902.00持续时间连续*20min<20s*Is0.Is3.4.23承受短路能力（包含调压开关）a,应保证变压器绕组与铁芯的机械强度与热稳固性。当变压器由无限大容量的母线供电，变压器输出端发生出口短路时，持续时间为2秒钟，变压器各部件不应有损伤，绕组与铁芯不应有不同意的变形与位移。短路后线圈温度应低于250C,并能承受重合于短路故障上的冲击力。b.供方应提供短路时绕组动、热稳固的计算结果，热稳固的短路持续时间不得少于2s。3.4.24电压调整率：1.0%（以额定容量、额定电压为基准，功率因数为LO时）。3.4.25局部放电水平在1.5倍最高相电压下，局部放电水平不应超过100pc,而套管则不应超过IOpco变压器的局部放电测量方法按GB1094.3进行。3.4.26本体介质损耗应不高于0.4%。3.4.27无线电干扰在1.1倍最高相电压时的无线电干扰电压不大于2500V,并在晴天夜晚无可见电晕。3.4.28噪声水平按GB/T1094.10要求，100%冷却方式下满载运行，距变压器本体2m处，噪声不大于65dB(风冷变)/6OdB(自冷变)。当冷却系统停止运行时，距离变压器0.3米处的噪音水平不大于60dB<>3. 4.29有载调压分接开关：见表2.1。(a)OLTC型号:厂家提供(b)分接位置数量：17级(最高档位对应高压侧最低电压)(c)额定电流：350A/500A(d)绝缘等级：调压开关所使用绝缘水平与主变高压侧中性点的绝缘水平一致。(e)调压开关油箱与主油箱隔开，同时在不破坏油密封的情况下，能够容易地吊出，并应装设分接位置变化的动作记数器。调压开关油箱应有滤油阀门。有载调压开关应将进出油管引到离地面L3L5米高度，以便于换油与取油样。(f)调压开关应该能够就地手动、就地与远方电动操作，所有操作手轮手柄、按钮等均有明显的功能与方向指示。务必带相互对应分接头辅助接点2套供用户使用，应有用于远方操纵室内的数码显示式分接头位置指示器及按钮(散件供应)，并提供长度不小于200米的电缆。(g)变压器调压开关的操纵箱应能就地与远方电动操作，并具有(不限于)下列功能与设备: 就地与远方的变压器分接头位置指示器 手动及电动的转换开关 就地及远方的转换开关 故障警报 提供两付分接头位置信号接点供用户使用,一付为一对一形式，一付为无源BCD码形式. 当变压器过负荷时应闭锁有载调压开关.(h)电气寿命不低于20万次，机械寿命不低于80万次。(i)分接开关长期
