黑龙江省地方计量技术规范JJF黑17—2022使用中电子式交流电能表更换实施规范.docx

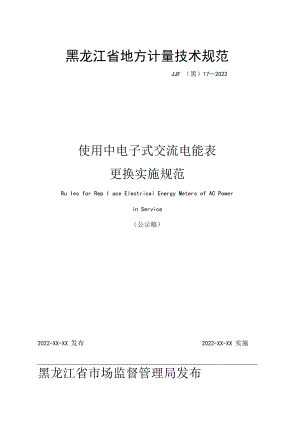

黑龙江省地方计量技术规范JJF （黑）172022使用中电子式交流电能表更换实施规范Ru Ies for Rep I ace Electrical Energy Meters of AC Powerin Service（公示稿）2022-XX-XX 实施2022-XX-XX 发布黑龙江省市场监督管理局发布：JJF （黑）172022 5使用中电子式交流电能表更换实施规范Ru Ies for Rep I ace EIectr i caI EnergyMeters of AC Power in Service归口 单位：黑龙江省市场监督管理局主要起草单位：大庆市检验检测中心国网黑龙江省电力有限公司本规范委托大庆市检验检测中心负责解释本规范主要起草人:吴颖（大庆市检验检测中心）闫明文（国网黑龙江省电力有限公司供电服务中心） 曹宏宇（国网黑龙江省电力有限公司供电服务中心） 杨晓源（国网黑龙江省电力有限公司）杨作鹏（国网黑龙江省电力有限公司供电服务中心） 康德功（国网黑龙江省电力有限公司供电服务中心） 王 妍（齐齐哈尔市检验检测中心）参加起草人：彭 洋（国网黑龙江省电力有限公司）田 文（国网黑龙江省电力有限公司供电服务中心） 刘惠颖（国网黑龙江省电力有限公司供电服务中心）目录引 言错误!未定义书签。1范围错误!未定义书签。2引用文件错误!未定义书签。3术语及定义错误!未定义书签。3. 1失准更换错误!未定义书签。3.2状态更换错误!未定义书签。4工作职能错误!未定义书签。5工作流程错误!未定义书签。5.1失准更换流程错误!未定义书签。5.2状态更换流程错误!未定义书签。附录A年度使用中电子式交流电能表批确认表错误!未定义书签。附录A. 1电能表批信息表错误!未定义书签。附录B年度使用中电子式交流电能表批抽检计划表错误!未定义书签。附录B. 1使用中电子式交流电能表批抽样信息表错误!未定义书签。附录C电能表批使用时间间隔调整申请确认表错误!未定义书签。引言JJF1001-2011通用计量术语及定义构成本规范修订工作的基础性计量技 术规范。本规范与JJF （黑）03-2019相比，除编辑性修改外，有关部分的变化主要 如下：规范名称由原来的使用中电子式交流电能表更换实施规范（试行）改为 使用中电子式交流电能表更换实施规范； 明确了本规范适用范围为生活中所使用的准确度等级为1级和2级电子 式交流电能表； 修改了失准更换的术语及定义； 修改了计量异常事件更换流程，增加了数字化分析方式； 修改了计量误差趋势异常更换流程； 调整了拆回样品及备品送至指定计量检定机构。本规范历次版本发布情况 JJF （黑）003-2019。使用中电子式交流电能表更换实施规范1范围本规范适用于在生活中所使用的准确度等级为1级和2级电子式交流电能表（以下 简称“电能表”）状态更换和失准更换的策划、实施与监督。2引用文件JJG 596-2012电子式交流电能表JJG 597-2005交流电能表检定装置JJF 1139-2005计量器具检定周期确定原则和方法GB/T 2828. 2-2008计数抽样检验程序第2部分：按极限质量（LQ）检索的孤立批 检验抽样方案JJG （黑）16-2021使用中电子式交流电能表检定规程DL/T 448-2016电能计量装置技术管理规程Q/GDW 1206-2013电能表抽样技术规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文 件，其最新版本（包括所有修改单）适用于本规范。3术语及定义3. 1失准更换针对每只使用中电能表，根据数字化分析远程监测评价结果组织的更换。4. 2状态更换针对每批次使用中电能表运行状态组织的更换。4工作职能本规范中涉及的检定机构、电网公司、供电企业工作职能如下：1）检定机构负责组织实施抽样电能表的检定；负责组织实施所属供电区域内使 用中电能表失准更换检定、状态更换检定；配合计量行政部门开展工作。2）电网公司负责组织供电企业进行使用中电能表失准更换或状态更换；依据JJG （黑）16-2021提出计划调整使用时间间隔的电能表批，负责制定电能表抽检计划并 组织状态更换；负责组织供电企业开展工作；配合计量行政部门开展工作。3）供电企业负责组织实施所属供电区域内使用中电能表失准更换或状态更换； 依据电网公司下达的状态更换抽检计划组织所属供电区域内抽样电能表的拆回，送交 检定机构实施检定；配合计量行政部门开展工作。5工作流程5.1 失准更换流程5.1.1 计量异常事件更换电网公司针对每只使用中电能表，通过数字化分析远程在线监测确认其出现计量 异常事件的电能表，进行更换。5.1.2 计量误差趋势异常更换电网公司针对未出现计量异常事件的电能表，通过远程电量采集和大数据计算并 确认，对计量误差趋势有异常的电能表，进行更换。5. 1. 3状态抽检更换对未出现计量异常事件、计量误差趋势异常情况的电能表，进行状态抽检，对故 障高发的电能表批次，缩短或终止该批次中未出现故障的电能表运行，防止潜在故障 批量发生。5. 2状态更换流程5. 2. 1批的提出、确认电网公司将检定周期届满前1年的使用中电能表批的信息抄送至检定机构予以确 认后，报省计量行政部门备案。批确认表见附录A。5.2.2抽检计划的制定电网公司依据JJG （黑）16-2021、检定机构确认的电能表批信息，编制年度抽检 计划，报省计量行政部门备案。抽检计划应按照检定规程的规定明确批编号、抽样方 式、拆回表的样品和备品数量、拆回表完成时限，并提供样品及备品明细。5. 2.3抽检计划的下达电网公司将抽检计划下达至供电企业，供电企业将拆下的抽检样品及备品送至指 定计量检定机构。批抽检计划表见附录B。5. 2. 4样品（备品）拆回供电企业根据电网公司下达的年度抽检计划，开展抽检样品及备品的现场拆回。 供电企业应对拆回样品及备品拍照存档，记录拆回样品与备品的电能示值和封印状 态。对未能按照计划拆回的电能表，要向电网公司写出详情报告。供电企业要在规定 时间内将拆回的样品及备品送至指定计量检定机构，双方做好实物与信息的交接与核 验。5.2.5 样品（备品）检定检定机构收到供电企业拆回样品（备品）后，依据JJG （黑）16-2021实施检定, 出具检定证书或检定结果通知书，将检定结果报告电网公司，并向所在地计量行政部 门备案。5.2.6 使用时间间隔调整申请的提出与确认电网公司根据检定结果，向省计量行政部门提出调整电能表批使用时间间隔的申 请。省计量行政部门根据电网公司提出的申请和检定机构的检定结果，给出是否同意 调整电能表批使用时间间隔的意见。电能表批使用时间间隔调整申请确认表见附录Co5. 2.7持续监督已实施使用中电能表使用时间间隔调整的电能表批，电网公司应密切关注其运行 状态，当发现集中性的计量异常事件或用户投诉、申诉，应立即向计量行政部门报告。年度使用中电子式交流电能表批确认表序号批编号确认意见确认口不确认确认口不确认确认口不确认确认口不确认确认口不确认确认口不确认确认口不确认确认口不确认确认口不确认口确认口不确认确认口不确认申请单位意见:负责人签字：（公章）年月日检定机构意见:负责人签字：（公章）年月日电能表批信息表填表日期： 年月日电能表批信息表批编号供应商批数量(只)抽样方案型号等级电压(V)电流(A)脉冲常数(imp)频率(Hz)生产时间安装时间电能表批信息表号地址表号地址供电企业:批编号抽样方案样品数量（只）备品数量（只）计划下达要求依据JJG（黑）16-2021使用中电子式交流电能表检定规程， 按照年度抽检计划负责抽检样品现场拆回，于月日前完成拆表工 作，并将拆回的样品及备品送至指定的计量检定机构。对于未能 按照计划拆回的电能表，应写出详情报告。电网公司业务部门：（公章）年 月 日使用中电子式交流电能表批抽样信息表填表日期：年 月 日电能表批抽样信息表批编号供应商批数量（只）抽样方案抽样数量（只）备样表数量（只）型号等级电压（V）电流（A）脉冲常数（imp）频率（Hz）生产时间安装时间电能表批抽样信息抽样表号抽样表地址备样表号备样表地址电能表批使用时间间隔调整申请确认表序号电能表类型批编号数量（只）调整使用时间间隔的意见建议调整 不调整口建议调整口不调整口建议调整口不调整建议调整不调整建议调整口不调整建议调整口不调整拟调整使用时间间隔的 电能表总数量（只）申请单位意见：负责人签字：（公章）年月日检定机构意见：负责人签字：（公章）年月日省计量行政部门意见:负责人签字：（公章）年月日JJF （黑）17-2022
