新建住宅小区FTTH网络布线与接入方案.docx

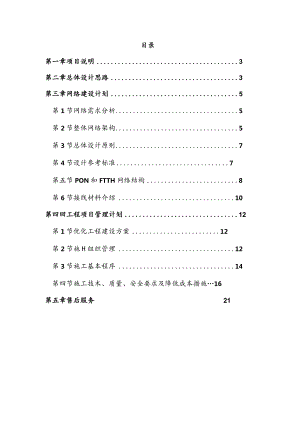

目录第一章项目说明3第二章总体设计思路3第三章网络建设计划5第1节网络需求分析5第2节整体网络架构5第3节总体设计原则7第4节设计参考标准7第五节PON和FTTH网络结构8第6节接线材料介绍10第四回工程项目管理计划12第1节优化工程建设方案12第2节施H组织管理12第3节施工基本程序14第四节施工技术、质量、安全要求及降低成本措施1621第五章售后服务第一章项目描述我公司拟在新建住宅小区内投资建设通信网络如下：1、负责小区大楼内综合布线(FTTH)及小区内外网络光缆、设备的整体设计。2、负责楼内综合布线(FTTH)中所有管线和链路的投资建设；投资建设小区通信管道(可与弱电管道合井)和楼间光缆工程；投资建设电话和宽带设备工程。房地产开发公司无需投资新建住宅小区通信网络。小区建成后，将采用最先进的通信网络技术FTTH技术，解决新建小区的电话和宽带接入，全程通过光纤连接到每一个家庭或商业住宅，为社区居民提供快速、优质的通信网络服务。提高社区水平。第二章总体设计思路结合新建小区的实际情况和我司多年的综合布线(FTTH)系统经验，我们认为新建小区应建设成更高档次的小区。综合布线(FTTH)方面应该有自己的特点。设计思维应遵循以下原则：1.基于可扩展性的设计随着技术的发展，各个布线系统都将面临设备数量增加、技术升级的局面。因此，在初始设计时，应尽可能选择最具发展潜力的技术和具有良好扩展性的设备，以满足人们不断提高生活质量的要求。2、以安全为核心的设计对于未来智能社区将面临的家庭、企业、办公室等用户，安全设计必须放在智能系统的核心，其他方面只能在安全的前提下进行讨论。3.便捷应用是智能设计的主导理念“科技以人为本”，本着这种精神，系统要最大限度地服务于智能社区的用户和管理者，所以系统的稳定性和便捷性必须从一开始就贯穿于智能系统的设计之中结束。4、以先进性为设计标准该系统应完全符合现行的国际设计规范。在设计和实施时，充分利用当今先进、成熟和有前途的计算机网络技术、PON接入技术和FTTH光纤到户技术。采用具有良好开放性的技术，采用国际标准或事实上的国际标准，确保系统能够随着科技的发展顺利升级5.以经济为目标任何先进的技术和产品都必须立足于服务大众，先进而不贵族，必须考虑系统投资的先进性、合理性和重要性。三者缺一不可。因此，我们为新住宅小区应用设计和准备的设备和材料是综合性价比高的产品。第三章网络建设规划第一节网络需求分析通过对新建住宅小区网络建设的实际需求分析，我公司根据自身多年的网络建设经验，得出以下分析结果：利用先进的网络技术解决住宅居民的电话和宽带需求，可以有效提高住宅档次，从而提高销售率。因此，小区网络系统的建设必须充分利用先进的网络技术和网络产品，使网络高效、可靠、安全。和可管理性特征。要求网络系统能够实现统一管理和监控。第二节整体网络架构通过对新建住宅小区建设规划和投资规模的分析，提出新建住宅小区网络系统建设的网络建设框架如下：图1-1FTTH网络结构图1 .PON综合接入网是建立在无源光分布网（ODN）之上的宽带接入网，它结合了以太网技术和高速光传输技术，实现话音、数据和视频业务的融合。使用权。2 .根据ONU的位置，PON网络可以分为FTTH、FnB和Fnc、该社区使用FTTH来解决电话和宽带用户的需求。FTTH系统由局端设备（光线路终端OLT）、无源光分配网ODN和光网络终端ONT组成。ONT根据不同的业务场景和功能分为SFU、HGU和SBU。SFU和HGU主要用于FTTH建设。3. OLT提供语音、数据和视频业务网络的互联接口，实现网络管理的主要功能。4. ONT负责向用户终端提供所需的服务接口。5. ODN负责连接OLT与所属ONUoODN提供OLT和ONU之间的光传输手段，其主要功能是完成光信号功率的分配。6. ODN由用户光缆、无源光分路器、光交换设备、光纤分路设备、光缆连接器和用户终端盒组成。以上组件根据不同的应用场景略有不同。7. FTTH是指光纤进入每个用户家中，光网络终端（ONT）安装在家庭用户中。FTTH的显着技术特点是不仅提供更高的带宽，而且提高了接入网的抗干扰能力和提供服务的综合能力；由于用户端设备体积小，家庭环境可以轻松满足ONT的安装要求，简化维护。和安装；FTTH采用无源网络，从局端到用户可以完全无源；每个用户可以分配到高达30Mbit/s甚至更高的独享带宽。8. 在FTTH场景下，ODN（OpticalDistributionNetwork）按照用途分为干线光缆、分布光缆和室外用户入户光缆。9. 本小区采用FTTH建设方式，进行建设、建设验收、开业等内容。第三节总体设计原则新小区将采用当今先进的网络技术和成熟的网络产品。升级扩展蜂窝网络系统。公司将严格按照以下原则进行设计：1、充分满足新建住宅小区的需求。2、保证网络系统的效率、可靠性和安全性。3.良好的开放性，易于移植，适应业务和规模扩张的要求。4、适当的规模，充分保护用户投资。5.几年内保持技术领先。第4节设计参考标准IEEE802.3ah系列标准ITU-TG.984系列标准YD/T1636-2007光纤到户(FTTH)架构及通用要求YD/T1949-2009接入网技术要求千兆无源光网络(GPON)KYD/T1995-2009接入网设备测试方法千兆无源光网络(GPON)KYD/T1475-2006接入网技术要求基于以太网的无源光网络(EPON)XYD/T1771-2008接入网技术要求EPON系统互通要求。YD/T1953-2009接入网技术要求承载多业务的EPONGPON系统。第五节PON和FTTH网络结构PON的结构（下行）PoN的结构（上行）FTTH网络结构FTTH基础网络配线光缆子系统电信机房引入光缆子系统光缆终蜩子系统OLT和ODF分光器跳线管理主干光缆子系统由连接光分路器和中心机房的光缆和配件组成，包括光缆接头盒、光缆交接箱、配线箱、0DF。由楼道配线箱，连接楼道配线箱和光分配点的光缆、分光器及光缆连接配件组成。由连接用户光纤终端插座和楼道配线箱的光缆及配件组成独立的需要设置终端设备的区域。光纤配线设施可以是光缆接头盒、光缆交接箱、ODF等。一般不直接入户直接入户的光缆第六节接线材料介绍由一个或者多个光纤端接插座面板连接到终端设备(ONU)的超强抗挠、抗压的光纤跳线组成。室一室内型FRP皮线光缆©3M2009AlRightsReserved.光纤信息插座光纤面板尺寸：高X宽X深=86×86×23mm；结构优势：体积小，厚度薄，盖板免螺钉固定；塑料材质：进口耐候聚碳酸酯；适配器类型：SC、FC、LC等；其中SC、FC最大支持2芯；适用光缆：皮线光缆、普通尾纤，支持明线及暗线布放能续类/满延冷接子和尾纤的冷接，也能满足快速连接器端接；第四章工程项目管理方案第一节优化工程建设方案综合布线系统在方案设计优化的基础上对工程建设方案进行优化是非常有意义的。尤其要发挥系统优势，优化施工流程。这个问题在各个子系统的布线施工和安装调试中非常重要。系统布线的建设包括土建工程的预埋，与建筑、结构、电力、水路等专业建设相交叉。布线系统本身涉及电信、有线电视、电力等跨专业。.因此，智能系统建设过程的优化首先要在项目建设之前完成。工程优化处理有两个重要原则：易于施工无冲突原则主要是考虑其他相关专业之间的关系，协调相关部门和专业之间的关系，化解矛盾。第二节施工组织管理设立综合布线(FTTH)及外网工程项目部，处理多方关系；首先要做好与土建工程项目部的沟通协调，提出优质的方案设计、产品选型、系统、安装。及调试问题，完成项目验收等；其次，需要协调与土建项目部的关系，这样可以加快项目的进度。同时，综合布线(FTTH)项目部应与监理、设计院、项目组织、其他单位对口负责人、政府相关管理部门建立良好的合作关系。我司在综合布线(FTTH)行业开展了大量工作。多年的项目实施、较强的协调管理能力和良好的市场环境，在智慧社区信息化建设方面有自己成熟的经验，可以协助业主进一步开展相关工作。我们在总布线(FTTH)总承包团队下有一名项目经理。作为本项目的项目实施负责人，他负责综合布线(FTTH)总承包项目部，负责整个系统工程的指挥、协调和管理。.在项目经理之下，根据需要设有一个子系统分项经理，负责各建筑子系统的安装、实施和现场协调。分项经理还配备了现场组长。组长不仅相互横向沟通，还带领相关子系统负责人进行具体实施。现场协调部门负责质量检测和安全问题，他将切实加强施工质量。这种分层管理的方式可以及时提供项目所需的一切技术支持，同时也能有效、正确地实施项目。FTTH总承包管理模式的建立，为我们的项目实施带来了新的理念，使施工组织安排更加科学，对工程质量、工期、施工安全等方面发挥了巨大作用。下面将详细介绍工程实施方案。第三节基本施工程序1 .项目团队a）综合布线（FTTH）总包团队：作为本项目的全权负责机构，将与甲方、监理、设计院、士建工程师等政府相关部门协调处理问题，指导项目经理的工作，帮助其完成有关项目的工作。时间和高质量。FTTH总承包团队将尽最大努力减轻甲方负担，为项目发展提出合理建议。可见，该模式的应用减轻了项目经理的负担，为项目经理全心全意领导项目建设创造了良好的环境。综合布线（FTTH）总承包团队由1名项目经理和4名团队成员组成。实行项目经理领导下的各分部经理和专业组负责制。项目经理（兼安全总监）1人，分项经理4人，组长（兼安全员）6人，技术人员3人，软件6人，质检员2人。b）项目经理：作为本项目的建设负责人，由组织实施过类似大型综合系统项目的具有丰富建设经验的高级工程技术人员负责整个系统项目的指挥、协调和管理。c）副经理：经原厂培训合格的工程师，负责整个综合布线（FTTH）系统工程建设的指挥管理，对内管理各专业组的建设，对外协调各建设单位的合作，协助工程建设。项目经理要做好现场管理工作。d)技术组：由具有设计证书的专业人员组成，负责提供各系统的设计说明书、系统图、接线图、接线端子接线图和施工图，并积极配合甲方解决施工过程中的配置变更等技术问题.2 .材料准备项目使用的主要材料均为符合行业标准的原厂家产品(敷料均为国内行业认可的配套产品，所有配置见设备材料清单)。对来料严格把关产品商标和产品合格证。确保没有质量证明和商标的进口产品不得进入施工现场。施工前应检查工程所用材料、工具、设备是否齐全，材料、设备不齐全的，不得开工施工。三、技术准备在施工设计阶段，配合甲方组织综合布线(FTTH)系统方案设计评审会；遵守国家有关设计法规和规范；根据综合布线(FTTH)系统的整体设计理念，制定综合布线(FTTH)的各个子系统设计。制定各专业施工设计资料交付文件格式：配合甲方组织对综合布线(FTTH)系统的施工设计图纸进行联合评审，对综合布线(FTTH)子系统及相关管线图进行评审，安装图纸。施工图应在施工前与甲方共同审核。根据现场具体情况确定施工图的可行性，并与其他施工单位召开协调会，解决各学科交叉施工合作问题。组织专业人员熟悉施工图，勘察现场，为顺利施工做好准备。四、建设组织实施成立综合布线（FTTH）总承包小组，统筹甲方、监理、设计院、土建、项目组织对口等单位和政府相关管理部门的统筹协调。薄弱环节总包团队会理顺影响施工的各种因素，让项目经理全心全意组织施工，提高施工效率，降低施工成本，缩短工期。组织和人员职责。配合甲方组织FTTH系统建设协调会；制定FTTH系统建设项目管理制度；配合FTTH总包团队，协调FTTH建设。配合甲方组织协调FTTH各子系统的调试和整体外网线路及设备的综合调试；配合甲方和项目监理，组织FTTH各子系统的验收和FTTH系统的集成验收。第四节施工技术、质量、安全要求和降低成本措施一、施工技术要求1）严格按照厂家设计方案、施工图、相关规范和符合行业标准的行业标准进行施工。2）严格按照原厂家代理的原则，对甲方选定的厂家的产品进行处理和订购，保证产品的高质量和正常的供货渠道。3）严格按照原厂家安装说明书及国家相关施工规范要求进行安装，确保每一道工序的施工质量。4）严格按照相关测试标准和参数以及原厂家测试手册的要求，使用专用仪器对所有设备进行测试。5）严格按照施工规程记录和整理施工材料。2、施工要点1）布线施工：施工人员在布线施工时必须遵守相关技术标准。严禁用力拉扯电缆，严禁野蛮施工。线路严格注意防水，注重成品保护。2）端到端施工：施工时应使用专用工具。光缆端部法兰和面板的安装应标准化，符合工艺要求。3）链路测试：项目完成后，按照上述标准和参数，使用专用仪器进行端到端的严格测试，并提供布线系统和数据系统的验收报告。4）工程验收：测试完成后，按照国家电信工程验收标准，由公司相关部门验收并签字，出具验收文件。5）竣工资料：验收后向甲方提供全部竣工资料，包括系统设计及方案配置施工记录、测试报告、竣工图等。三、质量保证措施1）加强内部管理，树立质量意识，落实各专业质量责任制。成立以公司总工程师为指导、项目经理负责的质检领导小组。2）项目经理组织分项目经理和专业组长进行开工技术准备；子项目经理和专业组长根据设计方案、施工图、施工规程和项目具体情况，制定子项目的实施步骤，并向组员下达任务。3）严格按照图纸，严格遵守工艺操作规程。施工期间的合理化建议应按技术管理程序上报。未经甲方技术部门同意，不得擅自更改或修改设计图纸。4）工程数据与施工进度同步，由专业组长按照技术规范要求对竣工数据进行记录和整理。5）严禁在墙壁、柱子、板子上随意打孔。因特殊需要需要开孔的，必须取得甲方的书面同意，并在作业后实施修复措施，并及时与甲方一起进行验收。6）每个团队要以每个过程的质量保证项目的整体质量。各组长必须对负责的专业流程进行现场监督检查。7）项目使用的材料和设备必须符合合格的质量标准，并有合格证明或材料证明。不合格的材料和设备不得运往施工现场。8）施工中使用的测量工具必须是认可的仪器，测量必须准确，仪器必须灵敏记录，以保证质量要求。9）现场施工人员必须虚心接受甲方和各级质检人员的检查监督。出现质量问题要及时报告，并提出整改措施，逐级落实。10）加强质量意识教育，组织现场施工人员开展以“工期、质量、安全”为主题的教育活动。四、安全文明施工措施1）成立以项目经理为组长的现场管理小组，各分项目经理和专业组长参与，负责现场管理、监督和协调。2）各子项目经理和专业组长进行施工前现场调查，根据现场情况制定安全措施，明确施工中的注意事项。3）现场领导班子定期进行安全文明施工检查，发现问题及时整改。4）现场操作人员配备有效的劳动保护设备，保证施工环境的照明和通讯条件。五、节约措施1、准确计算施工材料，落实拣料定额，做好计划，减少材料损耗。2、做好设备的管理、使用、维护工作，强化设备使用计划，降低现场死机时间和设备故障率。3、加强劳动管理，合理安排人员进场，加强劳动纪律，提高工作效率。4、做好已竣工工程的管护工作，避免因保护不当而损坏已竣工工程，造成重复施工。5、密切关注竣工项目验收及竣工资料的收集整理、竣工图的绘制、项目的收尾工作，降低管理费用。6、加强仪器工具使用管理，按作业班组安排专人负责，以免造成损失、损坏，影响工期。6、甲方需要配合的事项1 .提供一个空房间作为建筑材料和工具的仓库。2 办理施工人员进场的各项手续。3 .施工前两天，在不妨碍施工的情况下清理施工地面的物品，并保留重要物品和材料。4、施工期间，每个房间都留有钥匙，方便施工人员进出。5、提出注意事项，并提供布线走线的出入口位置，如吊顶、地槽的出入口等。6.提供其他重要线路的具体位置，避免在施工过程中触及这些线路。7、本着共同做好布线工程的宗旨，积极配合施工人员，使工程顺利进行。8、帮助施工人员改进工作中的问题和困难。7、项目验收按国际相关布线规范和国内相关电信规范及行业设计标准验收（相关规范名称见系统设计文）。组织甲方、监理、设计院、施工方等人员对实施的制度进行验收。接受后，提供以下文件：1 .合同文本2 .系统设计文本三、系统安装施工图4.系统测试报告5、设备技术手册6 .信息套接字对应表7 .软件准备说明8、施工记录9 .验收程序书10 .验收说明11 .跟踪服务保证第五章售后服务综合布线(FTTH)系统工程是一门技术含量极高的综合性工程。对于该高新技术项目，我公司将提供原厂家完整的技术保障体系。同时，我们深知售后服务的重要性，因此我公司提出以下服务承诺：1、系统正常运行验收后，我公司布线施工队为住户提供12个月的免费维修和保修。一年保修期后，我公司相关维修部门正式受理接线工程。2、我司将永久保存工程竣工资料，以备日后维修保修，满足客户的各种咨询和日常维护。3、如布线系统或外网线路及设备出现保修问题，可随时与我司联系，维修工程师将第一时间赶赴现场进行维护和维修。IooIO客服热线的响应时间为7*24小时。
