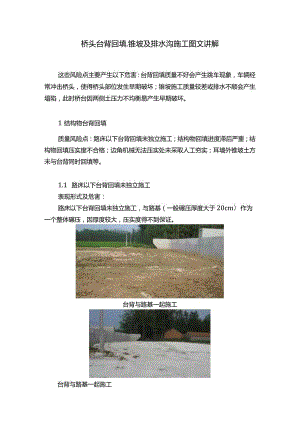

桥头台背回填.锥坡及排水沟施工图文讲解这些风险点主要产生以下危害：台背回填质量不好会产生跳车现象，车辆经常冲击桥头，使得桥头部位发生早期破坏；锥坡施工质量较差或排水不顺会产生塌陷，此时桥台因两侧土压力不均衡易产生早期破坏。1结构物台背回填质量风险点：路床以下台背回填未独立施工；结构物回填进度滞后严重；结构物回填压实度不合格；边角机械无法压实处未采取人工夯实；耳墙外锥坡土方未与台背同时回填等。1.1 路床以下台背回填未独立施工表现形式及危害：路床以下台背回填未独立施工，与路基（一般碾压厚度大于20cm）作为一个整体碾压，因厚度较大，压实度得不到保证。台背与路基一起施工台背与路基一起施工防控措施：1）严格按照要求对每层回填土按照15Cm的厚度填筑;2）台背回填与路基搭接处应开挖台阶。台背分层碾压1.2 结构物回填进度滞后严重表现形式及危害：结构物施工完很长时间后，未及时填筑回填土，造成路基与结构物回填高差过大，增加回填施工难度，无法保证回填质量。防控措施：优化施工组织设计，尽量做到与路基同步施工。1.3 结构物回填压实度不合格表现形式及危害：压实度标准检测结果不符合设计要求，通车后台背处易损坏。防控措施：1）应严格执行路基施工技术规范，台背回填压实度均要达到96%;2）确保压路机的吨位及碾压遍数符合规定，不得漏压；3）应严格按试验的松铺系数施工，确保碾压后每层台背土厚度不大于15cm;4）填料应粉碎到规定的要求，可选用水稳性好的填料如砂砾、碎石土、水泥稳定土等；5）应在接近最佳含水量时进行碾压。1.4 边角处机械无法压实处未采取人工夯实表现形式及危害：边角处机械无法压实未采取人工夯实，压实度检测不合格。边角压实不足处未采取人工夯实边角处土未粉碎且压实不到位防控措施：1）边角处机械无法压实区域，应采取人工夯实至设计压实度；2）台背回填土应充分粉碎。1.5 耳墙外锥坡土方未与台背同时回填表现形式及危害：两侧锥坡在路基和台背回填施工结束后集中填筑，一次填筑到位,未分层填筑和碾压，压实不足，导致明显沉降。耳墙外推坡土方未与台背同时回填防控措施：锥坡土应与台背一起回填，分层填筑，分层碾压，当压实区域达不到机械压实宽度要求时，应采取小型机具或人工夯实。2浆砌片石、预制块防护、砌石砌筑质量风险点：砌体下部土方不密实；边沟断面尺寸不合格；砌筑厚度或底部垫层厚度不足；砂浆强度不足；砌体内部砂浆不饱满；砌体面石太小；砌体表面平整度较差；勾缝砂浆脱落较多；砌体线型不平顺；锥坡或边坡塌陷；排水边沟排水不畅；预制块存在质量缺陷等。2.1 砌体下部土方不密实表现形式及危害：砌体底部和两侧土方松散，压实度不足。防控措施：1）应采用反开槽方法进行施工；2）施工前，应将浆砌片石周围的土充分压实。2.2 边沟断面尺寸不合格表现形式及危害：边沟断面尺寸不合格。防控措施：1）施工前应认真放样、开槽，并严格检查，合格后方可进行砌筑;2）施工过程中严格检查，发现问题及时纠正。2.3砌筑厚度或底部垫层厚度不足表现形式及危害：浆砌片石砌筑厚度达不到设计厚度要求。预制块底部垫层厚度不够防控措施：加强过程检查，杜绝偷工减料行为。2.4砂浆强度不足表现形式及危害：浆砌片石所拌制的砂浆强度低，达不到设计要求，成型后易损坏。防控措施：1）加强进场原材料检验，确保原材料符合要求；2）认真进行配合比设计并按批准的配合比拌和均匀;3）应采用机械集中拌和砂浆，拌和过程做到计量准确；4）拌和好的砂浆摆放时间不能过长，砂浆运输线路不能过长，及时用于砌筑。2.5 砌体内部砂浆不饱满表现形式及危害：浆砌片石砌体内部，片石之间或预制块之间砂浆不饱满，存在着空洞，水分侵入后产生破坏。浆砌片石内部之间砂浆不饱满预制块之间砂浆不饱满防控措施：1）砌筑时应先坐浆，后砌筑，禁止先干码后灌浆;2）填缝砂浆要插捣密实，不留空隙。2.6 砌体面石太小表现形式及危害：浆砌片石所用的面石尺寸过小，无平面，砌筑成型的表面外观较差。砌体面石小用于砌体的面石小防控措施：1）应选用大的片石并有好的平面；2）施工时，应将较大的、表面平整的片石砌筑在砌体表面。2.7 砌体表面平整度较差表现形式及危害：砌筑成型的表面高低不平。平整度差平整度差防控措施:1）施工前，认真压实或夯实砌筑范围内的土方，并做好排水措施;2）认真修坡，保证土方表面平整;3）砌筑时，应带线进行铺砌，并保证铺砌厚度均匀。平整度差2.8 勾缝砂浆脱落较多表现形式及危害：砌体表面勾缝砂浆与砌体粘结不牢，从砌体表面脱落，砌体内进水导致砌体破坏。砌体表面勾缝砂浆脱落较多砌体表面勾缝砂浆脱落较多防控措施：1）勾缝前清理干净砌缝表面的泥土及浮浆，避免夹有杂物影响砂浆成型；2）勾缝砂浆应勾在石块缝隙之间，严禁勾在石块表面；3）砂浆勾缝后及时养护。2.9 砌体线型不平顺表现形式及危害：砌筑成型段落不顺直，有突变或折线，线型不美观。防控措施：1）砌筑前应认真放样；2）认真修坡，保证线型美观，大面平整;2）砌筑时，应带线进行铺砌。线形较好2.10 锥坡或边坡塌陷表现形式及危害：锥坡或边坡出现局部塌陷形成坑凹，或形成整体坍塌而毁坏。锥坡出现局部塌陷锥坡出现局部塌陷防控措施：1）应充分压实或夯实底部土方，避免压实不足产生沉降；2）做好硬路肩及路面排水系统，避免雨水直接冲刷边坡而产生水土流失。锥坡六角块砌筑外观质量较好锥坡预制块砌筑外观质量较好2.11排水边沟排水不畅表现形式及危害：边沟有积水，排水不畅。边沟积水边沟排水不畅防控措施：1）根据既有地形调整和优化边沟方案，确保排水通畅；2）边沟纵坡长度和坡度要满足设计要求，以利于排水；3）及时清理边沟中的杂物，保持边沟排水通畅；4）边沟沟底要砌筑平顺”方止局部凹陷而产生积水。2.12预制块存在质量缺陷表现形式及危害：1）预制块强度达不到设计要求，易损坏；2）预制块厚度不合格，偏薄，易损坏；3）预制块外观质量差；4）预制块出现蜂窝麻面、破损。预制块外观质量差防控措施：1）加强进场原材料检测，保证原材料符合要求;2）严格按批准的配合比进行施工并做好计量工作，拌和前应测定砂石料含水量；4）预制块浇筑成型后，应加强养护，并做好成品保护工作；5）使用优质脱模剂；模板拼接紧密，并做好止水措施；6）宜采用集中预制并加强管理。预制六角块U形槽转自测量微信
