    新能源基础实验室建设方案-20160627.docx

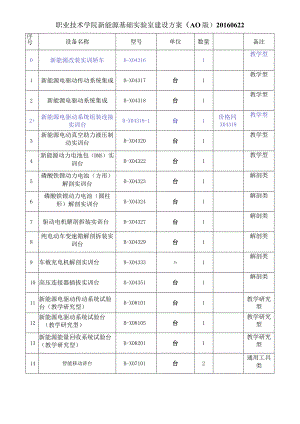

    职业技术学院新能源基础实验室建设方案(AO版)20160622序号设备名称型号单位数量备注0新能源改装实训轿车B-X043161教学型1新能源电驱动传动系统集成B-X04317台1教学型2新能源电驱动系统集成B-X04318台1教学型2+新能源电驱动系统组装连接实训台B-X04318-1台1价格同X04318教学型3新能源电动真空助力液压制动实训台B-X04320台1教学型4新能源动力电池包(BMS)实训台B-X04322台1教学型5磷酸铁锂动力电池(方形)解剖实训台B-X04323台1解剖类6磷酸铁锂动力电池(圆柱形)解剖实训台B-X04324台1解剖类7驱动电机解剖拆装实训台B-X04327台1解剖类8纯电动车变速箱解剖拆装实训台B-X04329台1解剖类9车载充电机解剖实训台B-X04333Zx1解剖类10高压连接器插拔实训台B-X04351台1解剖类11新能源电驱动传动系统试验台(教学研究型)B-X08101台1教学研究型12新能源电驱动系统试验台(教学研究型)B-X08105台1教学研究型13新能源能量回收系统试验台(教学研究型)B-X08201台1教学研究型14智能移动讲台B-X07101台2通用工具类15数字钳式万用表UT200-204A优利德个10通用工具类16示波器TBS1052B泰克台2通用工具类序号设备名称规格型号规格、主要参数或主要要求单位数量O新能源改装实训轿车B-X04316一.产品简介选用主流新能源纯电动车零部件和通用轿车底盘,整车为跑车风格,电驱动系统零部件透明化展示,动力电池包,电机控制器,驱动电机,车载充电机等选用国内成熟产品,组成一台行驶透明的纯电动实训车,培养学员对新能源电驱动系统故障分析和处理能力,适用于职业技术学院新能源课程教学和维修实训设备。二.功能特点1.整车去掉顶部透明改装,整车为跑车风格,留前排座椅,后排座椅出安装动力电池包,动力电池包透明改装;整车底盘系统完好,可以正常运行。2 .安装真实可运行的新能源动力电池包,电机控制器,驱动电机,车载充电机,充分展示各主要零部件组成结构和逻辑控制关系。3 .各主要部件安装在实车上,电气连接方式与通用纯电动车相同,配装纯电动车专用连接器,可以方便拆卸,让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护。(借助智能扫描,讲解动力电池连接线,电机控制器电压连接线,油门踏板信号输出线,电机温度传感器信号线,真空助力压力感应模块信号线等12种插接要点,现场提供Fmaic软件平台下3D动态演示)4 .借助二维码扫描,在智能移动讲台显示屏上完整讲述主要零部件功能和引脚定义(现场提供PPl课件演示,演示内容与实物相符,含磷酸铁锂动力电池包,BMS管理系统,交流变频电机控制器,交流驱动电机,车载智能充电机等)。台15 .整车配17寸一体式电脑,安装在副驾驶位,直接显示电路控制图,油门踩下后,观察车辆运行状态各项参数,掌握纯电动车运行过程控制逻辑和主要部件参数变化规律;6 .动力电池包设置有机械维修开关,拔出机械维修开关后,可以打开上盖观察;高压电器连接器均采用深圳巴斯巴产品,性能可靠。(现场提供真实图片)8 .真实的机械齿轮传动和刹车系统,观察制动能量回馈电流变化,掌握制动能量吸收概念。9 .实训车辆带电动真空助力液压制动系统,开关信号通过压力传感器智能控制真空泵工作。10 .实训车辆配备12V电源接地机械开关,可随时断开12V接地,切断整个系统电源。11 .后部和前引擎盖分别配教板图,显示电驱动传动系统工作原理图,并安装用检测端子,借助万用表和示波仪,在车辆行驶过程实时检测各种状态下参数变化。三.技术参数1 .车辆外形尺寸(mm):4450*1695*1477(长*宽*高)2 .车辆轴距(mm):26003 .辅助蓄电池:12V45AH4 .动力电池类型:环保型磷酸铁锂动力电池(方形铝壳,单体电池3.2V50AH)动力电池包容量:72V50AH(3.7度电)完全充放电次数:2000次工作温度:-20°60°5 .电机控制器:72V300A(智能交流变频控制技术)6 .驱动电机:72V5KW(交流变频异步电机)7.变速箱:两级斜齿轮传动,总减速比1:10;运行噪音小于70分贝四.实训目的1 .了解新能源纯电动车与传统汽车区别。2 .认识新能源电驱动传动系统动力电池包,电机控制器,驱动电机,车载充电机在整车布置和功能。3 .熟悉新能源电驱动传动系统各种实际行驶状态下逻辑控制关系,掌握电流,电压,电机转速,负载等参数变化规律。4 .熟悉电子油门踏板如何控制驱动电机转速。5 .熟悉负载变化对驱动电机转速影响。6 .明确新能源高压系统操作安全注意事项,学会高压连接器插拔方法。7 .熟悉纯电动车EPS电动转向助力工作原理和检测方法。8 .熟悉纯电动车电动真空助力工作原理和检测方法。五.基本配置通用轿车底盘,磷酸铁锂动力电池包,车载充电机,DC-DC转换器,仪表,充电插口,电机控制器,电子油门总成,换挡机构总成,驱动电机,变速箱,传动轴,助力器带泵总成,真空泵总成,真空罐总成,辅助蓄电池。能量传递路线一一见附件1新能源电驱1动传动系统B-X04317集成一.产品简介选用主流新能源纯电动车零部件,功能和控制方式与通用纯电动车完全相同,真实地呈现了新能源电驱动系统核心零部件之间的连接控制关系、安装位置和运行参数,以及高压系统安全注意事项,并培养学员对新能源电驱动系统故障分析和处理能力,适用于职业技术学院新能源课程教学和维修实训设备。二.功能特点1 .真实可运行的新能源电驱动传动系统集成,充分展示各主要零部件组成结构和逻辑控制关系。(现场提供3D设计演示和实物图片,含整台教具,磷酸铁锂动力电池包,BMS电池管理系统,交流变频电机控制器,交流驱动电机,4线电子油门踏板,车载智能充电机,变速箱,传动轴等;3D设计零部件能逐级分解,动力电池包分解为单个电芯,放电继电器,充电继电器,维修开关,充放电插口;3D设计能模拟挂档,踩电子油门踏板动作)2 .各主要部件安装在平台上,电气连接方式与实车相同,可以方便拆卸,让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护;3 .借助二维码扫描连接线,在显示屏上完整演示各连接线拆装方法和注意事项。3 .借助二维码扫描,在智能移动讲台显示屏上完整讲述主要零部件功能和引脚定义(现场提供PPT课件演示,演示内容与实物相符,含磷酸铁锂动力电池包,BMS管理系统,交流变频电机控制器,交流驱动电机,车载智能充电机等)。4 .动力电池包显示器(7寸)和仪表安装在教板上,教板上绘制电路控制图,油门踩下后,观察车辆运行状态各项参数,掌握纯电动车运行过程控制逻辑和主要部件参数变化规律;5 .借助智能开关,在显示屏上再现各状态下控制逻辑(现场提供FLASH逻辑控制演示,演示内容与实物相符,完整展示整车控制原理,含车辆静止状态,点火锁ACC,点火锁ON,挂档后状态,行驶状态,行车制动,驻车制动,制动液位不足,停车充电状态,维修开关拔出,共10种状态)。6 .传动轴输出端加装磁粉制动器,模拟车辆负载系统,通过调整两端负载大小,真实再现电驱动传动系统不同工况下(启动、加速、匀速、减速、停车、爬坡等)电流和电压等参数变化规律。7 .动力电池包设置有机械维修开关,拔出机械维修开关后,可以打开上盖观察;高压电器连接器均采用深圳巴斯巴产品,性能可靠。(现场提供真实图片)7 .动力电池包半透明设计,内置LED排灯照明,便于学员观察电池内部结构。8 .真实的机械齿轮传动和刹车系统,观察制动能量回馈电流变化,掌握制动能量吸收概念。9 .实训台带电动真空助力液压制动系统,开关信号通过压力传感器智能控制真空泵工作。10 .实训台配备12V电源接地机械开关,可随时断开12V接地,切断整个系统电源。11 .实训台配备有制动器防护罩等安全保护装置。12 .教板完整显示电驱动传动系统工作原理图,并安装用检测端子,借助万用表和示波仪,实时检测各种状态下参数变化。13 .实训台由平台和教板组成,平台水平放置,安装主要零部件;实训台底部安装4个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。14 .实训台配备智能化故障设置和考核系统,由教师设置故障,学员分析并查找故障点,各主要零部件引出检测口,直接在故障部位检测,掌握实车故障处理能力。三.技术参数1 .外形尺寸(mm):1600*1200*1800(长*宽*高)2 .输入电源:AC220V±I0%50Hz3 .辅助蓄电池:12V45AH4 .动力电池类型:环保型磷酸铁锂动力电池(方形铝壳,单体电池3.2V50AH)动力电池包容量:72V50AH(3.7度电)完全充放电次数:2000次工作温度:-20°60°5 .电机控制器:72V300A(智能交流变频控制技术)6 .驱动电机:72V5KW(交流变频异步电机)7 .变速箱:两级斜齿轮传动,总减速比1:10;运行噪音小于70分贝8 .磁粉制动器:PBS-100(带可调张力控制器)额定转矩:I(M)N.m许用转速:1500rmin四.实训目的1 .了解新能源电驱动传动系统控制原理。2 .了解新能源电驱动传动系统主要零部件功能J3 .熟悉新能源电驱动传动系统各种状态下逻辑控制关系,掌握电流,电压,电机转速,负载等参数变化规律。4 .熟悉电子油门踏板如何控制驱动电机转速。5 .熟悉负载变化对驱动电机转速影响。6 .明确新能源高压系统操作安全注意事项,学会高压连接器插拔方法。7 .熟悉新能源电驱动传动系统故障现象,并根据逻辑控制关系,学会查找故障原因。五.基本配置磷酸铁锂动力电池包,车载充电机,DC-DC转换器,仪表,充电插口,电机控制器,电子油门总成,换挡机构总成,驱动电机,变速箱,传动轴,前轮碟刹,皮带传动,磁粉制动器,手动张力控制器,助力器带泵总成,真空泵总成,真空罐总成,辅助蓄电池,智能故障设置和考核系统,可移动平台和教板。2新能源电驱动系统集成B-X04318能量传递路线一一见附件21一.产品简介选用主流新能源纯电动车零部件,功能和控制方式与通用纯电动车完全相同,真实地呈现了新能源电驱动系统核心零部件之间的连接控制关系、安装位置和运行参数,以及高压系统安全注意事项,并培养学员对新能源电驱动系统故障分析和处理能力,适用于职业技术学院新能源课程教学和维修实训设备。二.功能特点1 .真实可运行的新能源电驱动系统集成,充分展示各主要零部件组成结构和逻辑控制关系。2 .各主要部件安装在平台上,电气连接方式与实车相同,可以方便拆卸,让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护;借助二维码扫描连接线,在显示屏上完整演示各连接线拆装方法和注意事项。3 .动力电池包显示器(7寸)和仪表安装在教板上,教板上绘制电路控制图,油门踩下后,观察车辆运行状态各项参数,掌握纯电动车运行过程控制逻辑和主要部件参数变化规律;借助智能开关,在显示屏上再现各状态下控制逻辑。4 .驱动电机输出轴加装磁粉,模拟车辆负载系统,通过调整负载大小,真实再现电驱动系统不同工况下(启动、加速、匀速、减速、停车、爬坡等)电流和电压等参数变化规律。5 .动力电池包设置有机械维修开关,拔出机械维修开关后,可以打开上盖观察;身压电器连接器均采用深圳巴斯巴产品,性能可靠。6 .动力电池包半透明设计,内置LED排灯照明,便于学员观察电池内部结构。7 .实训台配备12V电源接地机械开关,可随时断开12V接地,切断整个系统电源。8 .实训台配备有电机皮带轮防护罩等安全保护装置。9 .教板完整显示电驱动系统工作原理图,并安装用检测端子,借助万用表和示波仪,实时检测各种状态下参数变化。10 .实训台由平台和教板组成,平台水平放置,安装主要零部件;实训台底部安装4个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。11.配备智能化故障设置和考核系统,由教师设置故障,学员分析并查找故障点,各主要零部件引出检测口,直接在故障部位检测,掌握实车故障处理能力。三.技术参数1 .外形尺寸(mm):1200*1200*1800(长*宽*高)2 .输入电源:AC220V±10%50Hz3 .工作电源:DC12V4 .动力电池类型:环保型磷酸铁锂动力电池(方形铝壳,单体电池3.2V50AH)动力电池包容量:72V50AH(3.7度电)完全充放电次数:2000次工作温度:-20°60°5 .电机控制器:72V300A(智能交流变频控制技术)6 .驱动电机:72V5KW(交流变频异步电机)7 .磁粉制动器:PBS-100(带可调张力控制器)额定转矩:I(M)N.m许用转速:1500rmin四.实训目的1.了解新能源电驱动系统控制原理。2 .了解新能源电驱动系统主要零部件功能J3 .熟悉新能源电驱动系统各种状态下逻辑控制关系,掌握电流,电压,电机转速,负载等参数变化规律。4 .熟悉电子油门踏板如何控制驱动电机转速。5 .熟悉负载变化对驱动电机转速影响。6 .明确新能源高压系统操作安全注意事项,学会高压连接器插拔方法。7 .熟悉新能源电驱动系统故障现象,并根据逻辑控制关系,学会查找故障原因。五.基本配置磷酸铁锂动力电池包,车载充电机,DC-DC转换器,仪表,充电插口,电机控制器,电子油门总成,换挡机构总成,驱动电机,皮带传动,负载电机,辅助蓄电池,智能故障设置和考核系统,可移动平台和教板。2+新能源电驱动系统组装连接实训台B-X04318-1能量传递路线一一见附件2一.产品简介选用主流新能源纯电动车零部件,功能和控制方式与通用纯电动车完全相同,真实地呈现了新能源电驱动系统核心零部件之间的连接控制关系和高压系统安全注意事项,通过比照电路原理图,由学员自己组装连线,重点培养学员动手能力,适用于职业技术学院新能源课程教学和维修实训设备。1二.功能特点1 .真实可运行的新能源电驱动系统集成,充分展示各主要零部件组成结构和逻辑控制关系。2 .各主要部件安装在平台上,连接线统一放置在工作位,比照电路原理图,让学员自己在组装连线过程掌握电驱动系统工作原理。3 .动力电池包显示器(7寸)和仪表安装在教板上,教板上绘制电路控制图,油门踩下后,观察车辆运行状态各项参数,掌握纯电动车运行过程控制逻辑和主要部件参数变化规律。4 .动力电池包设置有机械维修开关,拔出机械维修开关后,可以打开上盖观察;高压电器连接器均采用深圳巴斯巴产品,性能可靠。5 .动力电池包半透明设计,内置LED排灯照明,便于学员观察电池内部结构。6 .实训台配备12V电源接地机械开关,可随时断开12V接地,切断整个系统电源。7 .教板完整显示电驱动系统工作原理图,指导学员组装连线。8 .实训台由平台和教板组成,平台水平放置,安装主要零部件;实训台底部安装4个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。三.技术参数1 .外形尺寸(mm):1200*1200*1800(长次宽*高)2 .输入电源:AC220V±10%50Hz3 .工作电源:DC12V4 .动力电池类型:环保型磷酸铁锂动力电池(方形铝壳,单体电池3.2V50AH)动力电池包容量:72V50AH(3.7度电)完全充放电次数:2000次工作温度:-20°60°5 .电机控制器:72V300A(智能交流变频控制技术)6 .驱动电机:72V5KW(交流变频异步电机)四.实训目的1 .通过学员自己动手组装,熟悉新能源电驱动系统控制原理。2 .了解新能源电驱动系统主要零部件功能。3 .熟悉新能源电驱动系统各种状态下逻辑控制关系,掌握电流,电压,电机转速,负载等参数变化规律。4 .熟悉电子油门踏板如何控制驱动电机转速。5 .对照电路原理团,采用不同连接方法,加深对电驱动系统主要零部件引脚定义理解。6 .明确新能源高压系统操作安全注意事项,学会高压连接器插拔方法。五.基本配置磷酸铁锂动力电池包,车载充电机,DC-DC转换器,仪表,充电插口,电机控制器,电子油门总成,换挡机构总成,驱动电机,辅助蓄电池,电驱动系统连接线,可移动平台和教板。3新能源真空助力液压制动实训台B-X04320-i'赴沙Ijk"I1oi一$I一.产品简介选用主流新能源电动真空助力液压制动零部件,功能和控制方式与通用纯电动车完全相同,真实地呈现了新能源电动真空助力液压制动零部件之间的连接控制关系、安装位置和运行参数,通过真空表显示真空度,使学员认识真空度触发真空泵原理,并培养学员对电动真空助力故障分析和处理能力。二.功能特点1 .真实可运行的新能源电动真空助力液压制动,充分展示各主要零部件组成结构和逻辑控制关系。2 .各主要部件安装在台架上,电气连接方式与实车相同,可以方便拆卸,让学员在拆装连线过程掌握电动真空助力液压制动零部件拆装要点;借助二维码扫描连接线,在显示屏上完整演示各连接线拆装方法和注意事项。3 .真空表与真空罐连接,安装在台架面板上,面板上同时显示真空泵电流闭合和断开,踩下制动踏板,观察真空表高低和真空泵启动运行状态控制关系;当真空度下降到-45KPa时,压力传感器使12V电源闭合,真空泵工作;当真空度上升至I-80KPa时,压力传感器使12V电源断开,真空泵停止工作;通过实际观察让学员掌握纯电动真空助力工作原理。4 .实训台水平放置,安装主要零部件;台架底部安装4个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。5 .实训台配备有制动器防护罩等安全保护装置。6 .实训台配备解剖完整的真空泵总成,真空罐总成,助力器带泵总成,清晰再现电动真空助力系统各主要零部件内部结构。三.技术参数1 .外形尺寸(mm):1000*1000*1800(长*宽*高)2 .输入电源:AC220V±I0%50Hz3 .开关电源:AC220V-DCI2V-30A4 .工作温度:-20°+40°四.实训目的1 .了解新能源电动真空助力控制原理,车辆刹车过程真空度大小变化规律。2 .了解新能源电动真空助力主要零部件功能J3 .认知压力感应模块在逻辑控制中的作用和与真空度大小关系。4 .熟悉新能源电动真空助力故障现象,并根据逻辑控制关系,学会查找故障原因。五.基本配置传动轴,前轮碟刹,车载充电机,助力器带泵总成,真空泵总成,真空罐总成,开关电源,直流电机,真空表,油压表,移动台架;真空泵总成(解剖),真空罐总成(解剖),助力器带泵总成(解剖)。4新能源动力电池包(BMS)实训台B-X043221一.产品简介选用惠州亿纬锂能股份有限公司磷酸铁锂动力电池包,单体电池3.2V50AH,铝壳方形,共23串,总容量73.6V50AH(3.7度电),一体式BMS电池管理系统,有被动均衡功能;真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数,以及高压系统安全注意事项,并培养学员对磷酸铁锂动力电池包(BMS)故障分析和处理能力。二.功能特点1 .真实可运行的新能源动力电池充放电总成,充分展示各主要零部件组成结构和逻辑控制关系。(现场提供3D设计演示和实物图片,含整台教具,磷酸铁锂动力电池组,一体式BMS电池管理系统,车载智能充电机,220V交流充电插口,紧急断电开关,PTC放电模块,放电控制继电器;3D设计零部件能逐级分解,用于3D教学,动力电池包分解为单个电芯,放电继电器,充电继电器,维修开关)2 .各主要部件安装在平台上,电气连接方式与实车相同,可以方便拆卸,让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护;3 .借助维码扫描连接线,在显示屏上完整演示各连接线拆装方法和注意事项。4 .BMS电池管理系统(Encomler31U4-BP)安装在教板上,清晰标注电压采集线,温度采集线,继电器控制线,霍尔电流传感器采集线等逻辑控制关系。5 .BMS电池管理系统带被动均衡功能,6路开关控制保护(单体断线、短路、过压、欠压、过流、过温),与充电机CAN通讯,通过BMS控制车载充电机工作,估算SOe(荷电状态)等。6 .动力电池包显示器(7寸)安装在教板上,可以观察充放电过程各项参数,掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。7 .借助智能开关,在显示屏上再现充电和放电过程控制逻辑。(现场提供FLASH逻辑控制演示,演示内容与实物相符,完整展示动力电池包控制原理,含车辆静止状态,点火锁ACC,点火锁ON,放电状态,充电状态,维修开关拔出,共6种状态)8 .实训台配放电模块,模仿车辆能量消耗过程,放电电流大小可以选择。9 .动力电池包设置有机械维修开关,拔出机械维修开关后,可以打开上盖观察;高压电器连接器均采用深圳巴斯巴产品,性能可靠。10 .动力电池包半透明设计,内置LED排灯照明,便于学员观察电池内部结构。11 .实训台配备12V电源接地机械开关,可随时断开12V接地,切断整个系统电源。12 .动力电池包输出线路另配机械断开式紧急开关,适用于紧急情况下很轻松断开主电源回路。13 .教板完整显示动力电池包,充电,放电工作原理图,并安装用检测端子,借助万用表和示波仪,实时检测各种状态下参数变化。(现场提供能量传递路线,与实物图片相符)14 .实训台由平台和教板组成,平台水平放置,安装主要零部件;实训台底部安装4个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。15 .配备智能化故障设置和考核系统,由教师设置故障,学员分析并查找故障点,各主要零部件引出检测口,直接在故障部位检测,掌握实车故障处理能力;故障设置含动力电池组与BMS之间的电压采集线,温度采集线,继电器控制线,霍尔电流传感器采集线等,故障点不少于12个;实时在现单体电压,电池温度等异常情况下BMS系统反应。三.技术参数1 .外形尺寸(mm):1200*1200*1800(长*宽*高)2 .输入电源:AC220V±10%50Hz3 .工作电源:DC12V4 .动力电池类型:环保型磷酸铁锂动力电池(方形铝壳,单体电池3.2V50AH)动力电池包容量:72V50AH(3.7度电)完全充放电次数:2000次工作温度:-20°60°5.BMS锂电管理一体机:Encomler31U4-BP6.动力电池包显示屏:7寸四.实训目的1 .了解新能源动力电池包(BMS)控制原理。2 .了解新能源动力电池包(BMS)主要零部件功能J3 .熟悉新能源动力电池包(BMS)各种状态下逻辑控制关系,掌握电流,电压,电池压差,电池温度等参数变化规律。4 .熟悉BMS如何采集动力电池组压差,并控制充电和放电过程。5 .熟悉BMS如何采集动力电池组温差,并控制充电和放电过程。6 .明确新能源高压系统操作安全注意事项,学会高压连接器插拔方法。7 .熟悉新能源动力电池包(BMS)故障现象,并根据逻辑控制关系,学会查找故障原因J五,基本配置磷酸铁锂动力电池包,BMS锂电管理一体机,动力电池包显示屏,车载充电机,充电插口,紧急断电开关,真空直流接触器,DC-DC转换器,辅助蓄电池,放电控制继电器,铝壳电阻,可移动平台和教板。5磷酸铁锂动力电池(方形)解剖实训B-X043231一,产品简介选用惠州亿纬锂能股份有限公司磷酸铁锂动力电池,单体电池3.2V60AH和3.2V50AH两种,铝壳方形,为南京金龙,众泰汽车等配套;每种单体电池各2件,可以测量电压和内阻,培养学员对磷酸铁锂动力电池(方形)基础知识掌握。二.功能特点1 .单体电池放在平台上,借助数字式万用表,学员可以对不同型号单体电池电压和内阻进行实测;了解磷酸铁锂动力电池3.2V电压平台和基本参数。2 .借助自备充电机,可以给单体电池补电。3 .实训台由平台和教板组成,教板立放,绘制三维立体解剖图,介绍该型单体电池基本知识,使学员快速掌握磷酸铁锂动力电池基本参数。4 .实训台带四个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。5 .实训台配备解剖完整磷酸铁锂单体电池2件,真实再现磷酸铁锂电池内部结构三 .技术参数1 .平台外形尺寸(mm):700*700*1450(长*宽*高)2 .教板外形尺寸(mm):700*700(长*宽)3 .输入电源:AC220V±10%50Hz4 .工作温度:-5°+40°5 .动力电池类型:环保型磷酸铁锂动力电池(方形铝壳,单体电池3.2V60AH和3.2V50AH)四 .基本配置磷酸铁锂动力电池3.2V60AH(两件,其中一件解剖),酸铁锂动力电池3.2V50AH(两件,其中一件解剖),数字式万用表,单体电池充电机,可移动平台和教板。6磷酸铁锂动力电池(圆柱形)解剖实训B-X043241一.产品选用深圳两种,圆铁锂动力二.功能1.单体f了解口2.借助3.实训,员快if简介市沃特玛电池有限柱形,为五洲龙汽-电池(圆柱形)基特点电池放在平台上,彳瞬酸铁锂动力电池自备充电机,可以2台由平台和教板组F需掌握磷酸铁锂动;公司磷酸铁锂动力电池,单体电池3.2V5AH(32650)和3.2V3AH(26650)车等配套;每种单体电池各4件,可以测量电压和内阻,培养学员对磷酸础知识掌握。昔助数字式万用表,学员可以对不同型号单体电池电压和内阻进行实测:3.2V电压平台和基本参数。合单体电池补电。1.教板立放,绘制三维立体解剖图,介绍该型单体电池基本知识,使学力电池基本参数。4 .实训台带四个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。5 .实训台配备解剖完整磷酸铁锂单体电池4件,真实再现磷酸铁锂电池内部结构三.技术参数1.平台外形尺寸(mm):700*700*1450(长*宽*高)2 .教板外形尺寸(mm):700*700(长*宽)3 .输入电源:AC220V±10%50Hz4 .工作温度:-5°+40°5 .动力电池类型:环保型磷酸铁锂动力电池(圆柱形,单体电池3.2V5AH和3.2V3AH)四.基本配置磷酸铁锂动力电池3.2V5AH/32650(4件,其中2件解剖),酸铁锂动力电池3.2V3AH/26650(4件,其中2件解剖),数字式万用表,单体电池充电机,可移动平台和教板。驱动电机解7 剖拆装实训台B-X04327一 .产品简介选用广东合普动力科技有限公司交流变频电机,型号HPQ-72-18N,母线电压72V,花键齿18齿连接,为河北御捷,陆地方舟等电动车配套;通过解剖,清晰展现驱动电机内部结构,是学员掌握驱动电机结构原理,判断故障的好帮手。二 .功能特点1 .驱动电机放在平台上,借助手动摇把,可以使驱动电机主轴旋转,观察电机转子运动。2 .驱动电机内部编码器,温度传感器均涂以不同颜色,清晰显示安装位置和连线方法。3 .实训台带四个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。4 .实训台配教板,清晰再现内部零部件名称和联接方式。5 .实训台另配1台驱动电机,供学员练习拆装。三.技术参数1 .平台外形尺寸(mm):700*700*1450(长*宽*高)2 .教板外形尺寸(mm):700*700(长*宽)3 .工作温度:-20o+40°4 .驱动电机:交流变频驱动电机四.基本配置驱动电机,手动摇把,可移动平台。8纯电动车变速箱解剖拆装实训台B-X04329一,产品简介J选用江苏泰州市安捷利汽车配件有限公司变速箱,齿轮两级减速,减速比16.7,无档位,花键齿18齿连接,带差速器,通过前驱传动轴传递动力,为陆地方舟,河北御捷等电动车配套;通过解剖,清晰展现变速箱内部结构,是学员掌握变速箱结构原理,判断故障的好帮手。j二.功能特点1 .变速箱放在平台上,借助手动摇把,可以使变速箱主轴旋转,观察内部齿轮减速原理。2 .变速箱内部一级减速齿轮,二级减速齿轮,差速器均涂以不同颜色,清晰显示安装位置和动力传动路线。3 .实训台带四个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置4.实训台配教板,清晰再现内部零部件名称和联接方式。口1.I15.实训台另配1台变速箱,供学员练习拆装。三.技术参数1 .平台外形尺寸(mm):700*700*1450(长*宽*高)2 .教板外形尺寸(mm):700*700(长*宽)3 .工作温度:-20°+40°4 .变速箱:两级减速,减速比16.7四.基本配置变速箱,手动摇把,可移动平台。9车载充电机解剖实训台B-X04333一.产品简介选用张家港华为电子有限公司车载充电机,型号:HWC8-72V25A,输入220VAC,输由72VDC,智能三段式充电曲线;为陆地方舟,河北御捷等电动车配套;通过解剖,清晰展现车载充电机内部结构和控制原理,是学员掌握车载充电机工作原理,判断故障的好帮手。二.功能特点1 .车载充电机上盖全透明,内部连线完整,清晰再现各主要零部件和电线连接。2 .车载充电机内部220VAC:72VDC;12VDC模块均涂以不同颜色,清晰显示车载充电机控制逻辑和电压变化。3 .车载充电机内部零部件贴标贴,借助二维码扫描,在显示屏上讲述各零部件工作原理和功能。4 .实训台带四个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。5 .实训台配教板,清晰再现内部零部件名称和联接方式。台1三.技术参数1.平台外形尺寸(mm):700*700*1450(长*宽*高)2 .教板外形尺寸(mm):700*700(长*宽)3 .工作温度:-20o+40°4 .变速箱:两级减速,减速比16.7四.基本配置车载充电机,数字式万用表,可移动平台和教板10高压连接器插拔实训台B-X04351一.产品简介选用深圳巴斯巴科技发展有限公司高压连接器,为比亚迪,北汽新能源,宇通客车等配套;安装在专用动力电池包箱体上,通过学员动手插拔,使学员掌握实际掌握高压连接器插拔操作,以及不按程序操作可能造成后果,为新能源电动车安全操作必备基础要领。二.功能特点1 .采用深圳巴斯巴高压连接器,与动力电池包完全相同,安装在专用动力电池包箱体上,学员在无电情况下进行高压连接器的反复插拔。2 .高压连接器插头和插座均配接与动力电池包相同电缆线,电气连接方式与实车相同,并标注名称。3 .高压连接器插头和插座贴标贴,借助二维码扫描,在显示屏上完整演示各高压连接器拆装方法和注意事项。4 .实训台带四个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。15.实训台配教板,清晰各高压连接器名称和联接方式。三.技术参数1 .平台外形尺寸(mm):700*700*1450(长*宽*高)2 .教板外形尺寸(mm):700*700(长*宽)3 .工作温度:-20°+40°四.基本配置专用动力电池包箱体,高压放电正极插头/插座,高压放电负极插头/插座,高压充电正极插头/插座,高压充电负极插头/插座,维修开关插头/插座。11新能源电驱动传动系统试验台(教学研究型)B-X08101能量传递路线一一见附件3一.产品简介选用主流新能源纯电动车厂家配套电机控制器,驱动电机,变速箱;动力电池选用大容量磷酸铁锂动力电池,方形铝壳,单体电芯型号3.2V60AH,23串,总容量73.6V60AH(4.4度电),一体式BMS电池管理系统;扭矩传感器和磁粉制动器选用教学定制产品;通过调整加载负荷大小,真实地呈现了新能源纯电动车在不同工况下参数变化规律,可作为大专院校和职业技术学院新能源课程教学分析设备。二.功能特点台11 .各主要部件安装在平台上,动力电池包/电机控制器/驱动电机等核心零部件高压连接器与实车相同,可以方便拆卸,让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护;借助二维码扫描连接线,在显示屏上完整演示各连接线拆装方法和注意事项。2 .动力电池包显示器(7寸)安装在教板上,可以观察充放电过程各项参数,掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律J3 .动力电池包半透明设计,内置LED排灯照明,便于学员观察电池内部结构。4 .动力电池包设置有机械维修开关,拔出机械维修开关后,可以打开上盖观察;高压电器连接器均采用深圳巴斯巴产品,性能可靠。5 .电机控制器和驱动电机采用主流新能源智能交流变频控制技术,母线标称电压72V,电机功率5KWo6 .两端输出部位增加扭矩传感器和磁粉制动器,模拟电动车电驱动系统不同工况(启动、加速、匀速、减速、停车、爬坡、转弯等),并实时自适应智能调节负载大小;磁粉制动器负载变化可以调整。7 .驱动电机检测部位配置显示屏(7寸),实时显示驱动电机转速、扭矩、功率;并与驱动电机电压和电流同时显示,可进行分析计算。8 .教板完整显示电驱动系统工作原理图,并安装用检测端子,借助万用表和示波仪,实时检测各种状态下参数变化。9 .试验台由平台和教板组成,平台水平放置,安装主要零部件;实训台底部安装4个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。10.试验台配备转为教学分析开发电动汽车试验记录及数据处理的图
