施工电梯防护架安全专项施工方案（完整版）.docx

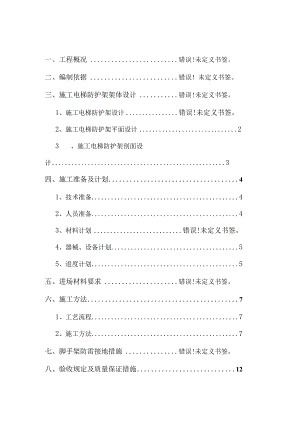

一、工程概况错误!未定义书签。二、编制依据错误！未定义书签。三、施工电梯防护架架体设计错误!未定义书签。1、施工电梯防护架设计错误!未定义书签。2、施工电梯防护架平面设计23、施工电梯防护架剖面设计3四、施工准备及计划41、技术准备42、人员准备43、材料计划错误!未定义书签。4、器械、设备计划55、进度计划5五、进场材料要求错误!未定义书签。六、施工方法71、工艺流程72、施工方法7七、脚手架防雷接地措施错误!未定义书签。八、验收规定及质量保证措施121、构配件允许偏差122、脚手架搭设的允许偏差和检验方法173、扣件拧紧抽样检查数目及质量判定标准14九、安全文明保证措施141、搭设、拆除措施142、安全管理措施163、脚手架的防护措施16十、应急预案171、应急组织机构及职责172、危险源识别分析183、应急准备及相应流程图错误!未定义书签。4、应急演练错误!未定义书签。5、高处坠落事故的预防及其应急预案.错误!未定义书签。6 、物体打击事故的预防及其应急预案错误!未定义书签。7 、安全事故应急救援电话及定点医院错误!未定义书签。十一、计算书错误！未定义书签。一、工程概况本方案适用于南充恒大城项目部，其建筑面积为173948.98平方米，地上总建筑面积为128405.02平方米，地下建筑面积为45543.96平方米。结构形式:钢筋混凝土框架剪力墙结构，建筑层数:本工程设地下1层整体地下室，地上由15栋单体建筑组成，分别为11栋2632层高层住宅、1栋2层售楼部、1栋2层综合楼和2栋1层门卫室组成。本方案适用于大商业区4栋塔楼施工电梯运料平台的搭设。4栋塔楼为框架核心筒结构形式,分别为13#楼（29层，97.2米）、14-1#楼（28层，96.75米）、14-2#楼（27层，97.5米）、14-3#楼（27层，97.5米），现场道路宽阔，临近市政道路，利于材料运送及后期使用。二、编制依据序号类别名称编号1国家标准钢管脚手架扣件GB15831-20062建筑结构荷载规范GB50009-20123施工升降机安全规程GB10055-20074热轧型钢GB/T706-20085行业标准悬挑式脚手架安全技术规程DG/TJ08-2002-20066建筑施工安全检查标准JGJ59-20117建筑施工高处作业安全技术规范JGJ80-20118建筑机械安全技术规程JGJ46-20059建筑施工高处作业安全技术规范JGJ80-9110建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011地方标准11其它XX项目施工组织设计12XX项目施工图纸13建筑施工手册第五版14SCD200/200施工升降机使用说明书三、施工电梯防护架架体设计1、施工电梯防护架设计电梯号架体基本情况落地式脚手架搭设第一道悬挑架第二道悬挑架第三道悬挑架第四道悬挑架13#施工电梯-0.25-21.4m(1-5F)21.4-40.3m(6-11F)40.359.2m(12-17F)59.2-78.Im(18-23F)78.l-97m(24-29F)14-1#施工电梯-0.25-24.3m(1-5F)24.3-43.2m(6-11F)43.2-62.Im(12-17F)62.l-81m(18-23F)8196.75m(24-28F)14-2#施工电梯-0.05-28.2m(1-5F)28.2-47.1m(6-11F)47.l-66m(12-17F)66-84.9m(18-23F)84.9-97.5m(24-27F)14-3#施工电梯-0.05-28.2m(1-5F)28.2-47.1m(6-11F)47.l-66m(12-17F)66-84.9m(18-23F)84.9-97.5m(24-27F)2、施工电梯防护架平面设计志m三mw<t三u悬挑式电梯防护架平面图3、施工电梯防护架剖面设计封板堪四、施工准备及计划1、技术准备1.技术人员编制相应技术专项方案并按公司及业主要求进行方案评审和审核，经各方同意后再实施；2 .技术部在方案审核完成后，应在方案实施前及时对项目各管理人员及相应劳务管理人员进行方案技术交底；3 .技术、商务、工程部人员应熟悉图纸，保证方案中计划搭设平面图与施工现场情况一致；4 .施工测量和检查复核：在开工前，进行现场现有完成构件进行复测，其内容包括检查和复核控制点、轴线等，并作好记录。2、人员准备楼栋号工种人数单位名称13#栋施工员1人(XXX)中业劳务安全员1人(XXX)中业劳务焊工2人中业劳务架子工15人中业劳务杂工5人中业劳务施工员黄前东中建二局安全员孟亮中建二局14-1#栋施工员1人(XXX)中业劳务安全员1人(XXX)中业劳务焊工2人中业劳务架子工15人中业劳务杂工5人中业劳务施工员黄前东中建二局安全员孟亮中建二局14-2#栋施工员1人(XXX)隆浩劳务安全员1人(XXX)隆浩劳务焊工2人隆浩劳务架子工15人隆浩劳务杂工5人隆浩劳务施工员谢豪中建二局安全员郭元峰中建二局14-3#栋施工员1人(XXX)西海劳务安全员1人(XXX)西海劳务焊工2人西海劳务架子工15人西海劳务杂工5人西海劳务施工员彭向前中建二局安全员李恩华中建二局3、材料计划序号名称规格数量备注1钢管48x2.8650m（每一栋）2扣件直角扣件、对接扣件、旋转扣件584/105/32(每一栋)3工字钢18#工字钢24根（每一栋）每一根3米4钢丝绳15.5钢丝绳16根（每一栋）悬挑式运料平台5吊环A18圆钢16个（每一栋）悬挑式运料平台4、器械、设备计划序号名称数量备注1塔吊4台运输工字钢、钢管等材料2汽车吊1台材料转运5、进度计划楼栋号2014年11月2014年12月2015年10月2015年11月上旬中旬下旬上旬中旬下旬13#、14-1#、14-2#、14-3#标示内容：材料进场验收:架体搭设（随主体结构而定）:架体使用时间:架体拆除五、进场材料要求1、型钢型钢的材质应契合国度现行国度规范碳素构造钢GB/T700或低合金高强度构造钢GB/T1591的规则。采用型号为18#工字钢，主要长度为3m,用于悬挑层脚手架底部悬挑承载架体重力，严厉除锈，刷防锈漆,外表刷防锈漆。2、钢丝绳悬挑架体的钢丝绳采用直径15.5的钢丝绳，材质为碳素钢，主要用于辅助悬挑工字钢接受上部架体的重力。钢丝绳不应有生锈、点蚀、钢丝松弛状态，同一根钢丝上不得有2处断丝。3、钢管应采用现行国度规范直缝电焊钢管GB/T13793或低压流体保送用焊接钢管GB/T3091中规则的Q235普通钢管，钢管的方才质量应契合现行国度规范碳素构造钢GB/T700中Q235级钢的规则，本工程钢管采用48*2.8钢管，进场后必需报检考证明，钢管材质为Q235-A级钢，进场时严厉检查资料质量，壁厚不够等严禁用于现场施工。新钢管应有产质量量合格证及质量检验报告，钢管外表应平直润滑，不应有裂痕、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。钢管壁厚及外径偏向不应大于-0.5mm,端面偏向不应大于L7mmo旧钢管外表锈蚀深度应小于0.5nm,弯曲变形各种杆件钢管的端部弯曲lL5mR,不应大于5mm。立杆钢管弯曲当3KlW4mm时，不应大于12mm；当4<l<6n时，不应大于20mm;程度杆斜杆的弯曲l<6m,不应大于30mm。4、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。扣件式钢管脚手架应采用可锻铁制造的扣件，其材质应契合现行国度规范钢管脚手架扣件（GB15831）的规则，其附件的制造资料应契合GB700-79中A3钢的规则，螺纹应契合GB196-81普通螺纹的规则，垫圈应契合GB95-76垫圈的规则。扣件与钢管的贴合面必需完好不变形,扣件扣紧钢管时接触良好，扣件活动部位应能灵敏转动，旋转扣件的旋转面间小于Inlnb扣件外表应停止防锈处置。脚手架采用的扣件，在螺栓拧紧扭力矩达65Nni时，不得发作毁坏。扣件验收应契合下列规则：新扣件应有消费答应证、法定检测单位的测试报告和产质量量合格证；旧扣件运用前应停止质量检查，有裂痕、变形的严禁运用，呈现滑动的螺栓必需改换；新旧扣件均应停止防锈处置。5、平安网密目式平安立网：选用尺寸宽L5m,长6m,环扣距离0.45叫网目密度22000目/1000112,应运用绿色阻燃平安网，关于破损、杂物残留或颜色不分歧的密目网严禁用于外架立面防护。六、施工工艺1 .工艺流程落地式运料平台:连墙件预埋一架体基础施工f搭设立杆、横杆一架体防护、层门及斜第10页坡道搭设一架体验收使用一架体监测一架体拆除悬挑式运料平台：连墙件预埋一预埋工字钢锚环及钢丝绳吊环一制作、安装工字钢一搭设立杆、横杆一钢丝绳卸荷一架体防护、层门及斜坡道搭设一架体验收使用一架体监测一架体拆除2 .施工方法2. 1落地式架体搭设方法(1)落地式架体的根底施工：搭设立杆之前，需对根底停止硬化，采用C20混凝土浇筑，厚度IOomnb立杆底部垫设100*100*15mm模板。(2)落地式架体搭设办法：参照悬挑式架体搭设备工办法3. 2悬挑式架体搭设办法2.2.1、 连墙件预埋连墙件采用2步2跨，竖向间距(按层高取)3.15米，程度间距1.8米；为了加强脚手架的侧向刚度及稳定性，在外脚手架与建筑物之间设置衔接杆,衔接采用双扣件衔接方式。然后此连墙件与外侧立杆经过短横杆拉结。1)在每层的构造边梁上预埋60Onm1,外露300mm,连墙杆用短钢管制成,长度100ornm,一端用扣件固定于脚手架的立杆上，另一端预埋钢管相连，梁上连墙钢管在浇筑混凝土时需及时插入。2)衔接杆尽可能设置在立杆与大、小横杆的衔接处，与脚手架架体垂直，如在规则的位置上设置有艰难，应在临近点补足。连墙件与脚手架连接的一端须稍微下斜，不容许向上翘起。每层外架往上接高时，接搭设完该处的立杆、大横杆、小横杆后，应及时设置连墙件。2.2.2、 预埋工字钢锚环在六、十二、十八、二十四层进行一级钢020圆钢锚环预埋，并与结构有效连接，预埋锚环时，锚环两侧均应增加一根长L5米的018的加强钢筋,贯通该预埋U型环。1.63mmX6三18#工字钢水平固定示意图2.2.3、 预埋钢丝绳吊环钢丝绳的拉环经计算选用018一级钢，在上层楼板钢筋绑扎时预埋设在建筑物边梁外边缘（如下图所示），在混凝土强度达到75%后方可在上面固定钢丝绳。几形环大样/00/00/OOJ200JTTT11绳卡的绳端固结2.2.4、 2.4,搭设立杆、横杆起步立杆长为4m和6m（将接头错开），以后均用6m杆。采用对接扣件衔接立杆接头，两个相邻立杆接头不能设在同步同跨内；各接头中心距主节点W500mm。最高处立杆顶端高出顶层操作层不小于L5mo衔接立杆的横杆长度为LOnb布置在立杆内侧，步距L5m,与立杆交接处用直角扣件衔接，不得遗漏。底部设置扫地杆，距地20Omnb与连墙件相连的短横杆尽可能设置在立杆与大横杆的衔接处，采用双扣件衔接方式。2.2.5、 钢丝绳装置经过预埋的吊环位置，钢丝绳直径为015.5,一端固定在工字钢悬挑端端部，另一端固定在上层楼板边梁上面埋设的钢筋吊环上完成卸荷目的。2.2.6、 架体防护、层门及斜坡道搭设钢丝绳装置完成后依照施工电梯楼层防护层门，并在平台两侧各设置一道防护栏杆，侧面采用模板封锁，高度同防护栏杆，并与防护杆固定。斜坡道采用50rn厚3000*25mm的木脚手板铺设在构造上，再将15mm厚模板固定在木脚手板上，并停止适度放坡，用于手推车经过。2.2.7、 架体验收运用架体每层搭设终了后，应由消费经理组织劳务队、平安部、技术部及监理单位共同验收，并在验收表签字前方可投入运用，验收不合格，应立刻整改。2.2.8、 架体监测为保证架体的平安稳定，满足施工运用请求，防止发作超出标准请求的沉降、坍塌事故以及架体失稳状况发作，须对架体停止有效沉降观测及全面监测，及时停止调整加固。每层设置一个监测点，由施工现场专职平安员，对施工过程架体平安停止监控，主要监测内容为根底沉降及钢管变形、架体垂直度状况、架体搭设过程中加高状况、施工荷载状况。每20米沉降变形按高度的0.K停止控制，预警值为2cm,垂直度按高度的0.3%停止控制，预警值为5cm,当到达预警值时应中止运用，采取应急措施，并组织相关人员研讨处置，在确保平安的状况下对架体停止加固。当架体搭设至20m顶标高时开端第一次监测，以后施工过程中每月停止两次监测，当发现监测变形数值较大接近预警值时，应加大监测频率。2.2.9、 2.9,架体撤除(1)、撤除作业应按肯定的程序停止撤除：防护板防护栏杆一钢丝绳一小横杆一大横杆一立杆一连墙件(每段悬挑脚手架的悬挑工字钢及卸荷钢丝绳待其上排脚手架全部拆完，才开端撤除)。(2)、不准分立面撤除或在上下两步同时撤除，做到一步一清，一杆一清。(3)、拆立杆时，要先抱住立杆再拆开最后两个扣件。撤除大横杆、斜撑时，应先拆中间扣件，然后托住中间，再解端头扣件。(4)、一切连墙杆及钢丝绳必需随脚手架撤除同步降落，严禁先将连墙件和钢丝绳整层或数层撤除后再拆脚手架，分段撤除高差不应大于两步,如高差大于两步，应增设连墙件加固。(5)、撤除后架体的稳定性不被毁坏，如附墙杆被撤除前，应加设暂时支撑避免变形，撤除各规范节时，应避免失稳。(6)、当脚手架拆至下部最后一根长钢管的高度时，应先在恰当位置搭暂时抛撑加固，后撤除连墙件。(7)、撤除前应检查架子上的资料,杂物能否清算洁净,拆下的资料转到上面楼层,严禁从高空抛掷。下面楼层一定要搭设程度平安网，搭、拆架子均应划出平安区，设置戒备标志并用尼龙绳围拦，在空中布置专人担任戒备。七、防雷接地措施脚手架应装置防雷安装，防雷安装的冲击接地电阻值控制在4欧姆内；脚手架立杆顶端做避雷针，可用直径2532mi壁厚不小于3mm的镀锌钢管或直径12mm的镀锌钢筋制造，与脚手架立杆顶端焊接，高度不小于1米；将脚手架一切最上层的大横杆全部接通，构成避雷网络。接地板用不小于20的圆钢，程度接地板可用厚度不小于4mm,宽2540mm的角钢制造。接地板的设置，可按脚手架的长度每50米（或小于50米）设置一个，接地板埋入公开的最高点应深化公开不小于500。接地线可采用直径不小于8mm的圆钢或厚度不小于4三的扁钢，接地线的衔接应保证接触牢靠，在脚手架的下部衔接时，应用两道螺栓卡箍，并加设弹簧垫圈，以防松动。保证接触面不小于IOCnI2,衔接时将接触面的油漆及氧化层肃清，使其显露金属光泽，并涂以中性凡士林，接地线与接地板的衔接应采用焊接，焊缝长度应大于接地线直径的6倍或扁钢宽度的2倍。接地安装完成后，要用电阻表测定电阻能否契合请求。接地板的位置,应选择人们不易走到的中央，以防止和减少跨步电压的危害和避免接地线遭机械损伤，同时应留意与其它金属物或电缆之间坚持一定间隔（普通不小于3米），以免发作击穿危害，在施工期间遇有雷雨时，脚手架上的操作人员应立刻撤离到平安中央。八、验收规定及质量保证措施脚手架搭设完成后应由生产经理组织劳务队、安全部、技术部及监理单位共同验收，并在验收表签字后方可投入使用。脚手架验收合格后应制作验收标识标牌，并悬挂在脚手架上。1、构配件允许偏差序号项目允许偏差(mm)检查工具1钢管尺寸外径48mm壁厚2.8mm-0.5-0.5游标卡尺2钢管两端面切斜偏差1.7塞尺、拐角尺3钢管外表面锈蚀深度0.5游标卡尺4立杆钢管弯曲3ml4m4ml6m1220钢板尺水平杆、斜杆的钢管弯曲302、脚手架搭设的允许偏差和检验方法序号项目允许偏差(mm)检查方法与工具1搭设中检查偏差的高度Gn)总高度用经纬仪或吊线和卷尺(位于其间的高度采用插入法计算)40m20mH=2±7±7H=IO±25±50H=20±50±100H=30±752间距步距纵距横距+20±50+20钢板尺3纵向水平杆高差一根杆的两端±20水平仪或水平尺同跨内两根水平杆高差±10扣件安装主节点处各扣件中心点相互距离a150mm1ii4钢卷尺h同步立杆上两个相隔对接扣件的高差A2500mmi11n钢卷尺>/I-Mf2-fZ立杆上的对接扣件置主节点的距离ah3,600mm<i钢卷尺15001500纵向水平杆的对接扣件至主节点的距离aL/3500mm?00钢卷尺g管§15001500纵向水平杆相邻接头水平距离a2500mm钢卷尺螺栓拧紧扭力矩4065Nm扭力扳手3、扣件拧紧抽样检查数目及质量判定标准序号检查项目安装扣件数（个）抽检数量允许的不合格数1连墙立杆与纵（横）向水平杆或剪刀撑的扣件；接长立杆、纵向水平杆或剪刀撑的扣件30005052连接横向水平杆与纵向水平杆的扣件（非主节点处）30005010九、安全文明保证措施1、搭设、拆除措施D在脚手架运用期间，任何杆件需撤除时应先报主管部门批准后才干施行。2）同一单位工程的外脚手架不得采用两种或两种以上的架体资料搭设。3）为确保搭设、撤除过程中无平安事故，除做好事前平安交底、事中全程监视等工作，还应做好楼栋周边防护，做到即便有坠物也不会危及别人。因而在撤除脚手架之前应做好以下几点防护措施：3.1撤除前，平安管理人员需向拆架施工人员停止书面平安交底工作（交底必需有承受人签字）。3.2撤除前，班组要学习平安技术操作规程，班组必需对拆架人员停止平安交底，交底要有记载，交底内容要有针对性，拆架子的留意事项必需讲分明。3.3拆架前设置戒备区，没有平安员在场，未经项目工程部书面签发的通知单，外架不准撤除。3.4架体撤除程序应由上而下，按层按步撤除，先清算构造边上的杂物。按拆架准绳先拆后搭的杆料。钢丝绳、连墙件不准一次性全部撤除，请求架体拆到哪一层，钢丝绳、连墙件拆到哪一层。3.5 拆杆和放杆时必需由2-3人协同操作、拆大横杆时，应由站在中间的人将杆顺下传送，下方人员接到杆拿稳拿牢后，上方人员才准松手，严禁往下乱扔脚手料具。3.6 拆架人员必需系平安带，撤除过程中，应由工长担任指挥，担任撤除工作的全部平安作业，项目部施工员、平安员全过程巡回督察。3.7 拆架时有管线障碍不得恣意割移，同时要留意扣件崩扣，防止踩在滑动的杆件上操作。3.8拆架时有十字扣必需从钢管上撤除。3.9拆架人员应装备工具套，当手上拿钢管时，不准同时拿扳手，工具用后必需可靠地放在工具套内。3. 10拆架休息时不准坐在架体上或施工区域不平安的中央，严禁在拆架时嬉戏打闹。3.11拆架人员要穿戴好个人劳保用品，不准穿胶底等易滑鞋上架作业,衣服要笨重。3. 12撤除中途若有人员改换，必需对改换人员停止平安技术交底。3.13拆下来的资料要随拆、随清、随运、分类、分堆、分规格码放划一，要有防水措施，以防雨后生锈，扣件要分型号装箱保管。3. 14严禁架工在夜间停止架搭拆工作。4)脚手架搭设和撤除时，依据各楼栋及现场的状况，在楼栋外脚手架外扩8m范围设置戒备带，并悬挂醒目的“制止通行”字样的警示标志，并有专人监护，以保证悬挑外架施工时无其别人员入内。2、平安管理措施3.1 脚手架搭设人员和配合外架施工的焊工必需是经过按现行国度规范特种作业人员平安技术考核管理规则(GB5036)考核合格的专业工人、上岗人员应定期体检，合格者方可持证上岗。3.2 搭设脚手架人员必需戴平安帽、系平安带、穿防滑鞋。2.3作业层上的施工荷载应契合设计请求，不得超载，不得将模板支架、缆风绳、泵送混凝土和砂浆的保送管等固定在脚手架上，严禁悬挂起重设备。2.4当有六级及六级以上大风和雾、雨、雪天气时应中止脚手架搭设与撤除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。2.5在脚手架运用期间，严禁撤除主节点处的纵、横向程度杆，纵、横向扫地杆以及连墙件。2.7在脚手架上停止电、气焊作业时，必需有防火措施和专人看守。2.8工地暂时用电线路的架设及脚手架接地、避雷措施等，应按现行行业规范施工现场暂时用电平安技术标准（JGJ46）的有关规则执行。2.9搭拆脚手架时，空中应设围栏和戒备标志，并派专人看守，严禁非操作人员入内。2.10只要当轿厢抵达运料层时，运料人员才干翻开防护门停止运料工作，运料完成后，运料人员及时关闭防护门，扣好防护门销后，方可启动施工电梯。3、脚手架的防火措施；3.1脚手架左近应放置一定数量的灭火器和消防安装，应懂得灭火器的根本运用办法和火灾的根本常识。3.2必需及时清算利运走脚手架上及四周的建筑渣滓3.3在脚手架上或脚手架左近暂时动火，必需事前办理动火答应证，事前清算动火现场或采用不燃资料停止分隔，配置灭火器材，并有专人监视,与动火工种配合、谐和。3.4制止在脚手架上吸烟。制止在脚严架或左近寄存可燃、易燃、易爆的化工资料和建筑资料。3.5管理好电源和电器设备，中止消费时必需断电，预防短路，在带电状况下维修或操作电气设备时要避免产生电弧或电火花损伤脚手架，以至第21页引发火灾，烧毁脚手架。十、应急预案运料平台在搭设过程中可能发生高空坠落、物体打击等事故。本预案针对运料平台在搭设过程中可能发生紧急情况的应急准备和响应。1、应急救援组织机构及职责应急救援小组指挥中心设在项目经理办公室。应急救援组织机构：组长：XX副组长：XX、XXX、XXX、XX、XX组员：工程部、安全部、质量部、技术部、物资部、机电部、办公室等各职能部门负责人及成员。(1)项目经理：XX(电话：XXXXXXXXXXX)a.应急指挥总指挥。全面负责应急指挥工作。b.有权采取一切可能手段，以控制和减少事故危害。c.授于相关人员相应的应急处理权。(2)项目执行经理：XX(电话：XXXXXXXXXXX)a.应急指挥执行总指挥。负责应急指挥工作。b.授于相关人员相应的应急处理权。c.当项目经理不在时，担任应急总指挥工作。(3)项目总工：XXX(电话：XXXXXXXXXXX)a.组织有关部门编制、修订、评审应急预案。协助项目经理进行应急处理。b.督促相关部门做好事故抢险过程记录。组织相关部门、人员进行事故调查，并形成记录。（4）生产经理：XXX（电话：XXXXXXXXXXX）a.事故现场指挥，督促有关部门和人员进行现场防护抢险工作。b.当项目经理、技术负责人不在现场时，担任现场总指挥工作。（5）质量总监：XX（手机：XXXXXXXXXXX）负责应急救援的动员工作及后勤保障的安排。（6）安全总监：XX（电话：XXXXXXXXXXX）a.协助技术部编制、修订、评审应急预案。b.督促检查相关部门落实应急准备工作。（7）技术部：负责编制、修订、评审应急预案。（8）质量部、安全部、工程部a.协助技术部编制、修订、评审应急预案。b.组织进行应急预案的演习，并提出改进建议。c发生事故时，组织施工队成立救援小组进行抢险、营救、减损防护工作。负责人：XXX、XX、XXX（9）物资部、机电部a.落实应急预案所需物资、设备的准备工作。b.发生事故时，组织成立由相应特殊工种（水电工等）成立救援小组。负责人：XXX、XXX（10）综合办公室a.落实应急物资及其它措施费的准备。b.成立急救组，组员必须有至少一名医护人员。负责人：XX2、危险源识别分析危险源可能造成的伤害预防措施脚手架坍塌1、构架缺陷:构架缺少必须的结构构件,未按规定数量和要求搭设连墙件.2、在使用过程中任意拆除必不可少的杆件和连墙件等.3、构架尺寸过大承载力不足或设计安全不够与严重超载.4、地基出现过大的不均匀沉降.1、对脚手架的构配件材料的材质，使用的机械、工具、用具进行监控.2、对脚手架的构架和防护设施承载可靠和使用安全进行监控.3、对脚手架的搭设、使用和拆除进行监控，坚决制止乱搭、乱改和乱用情况.4、加强安全管理,对施工环境和施工条件进行监控.高处坠落1、作业层未按规定设置围档防护.2、临边构件和杆件因搁置不稳、扎结不牢或发生断裂而坠落物体打击1、在搭设或拆除时,高空抛掷构配件,砸伤工人或路过行人.2、临边结构物体堆放不牢或以外碰落，砸伤工人或路过行人.3、整架倾倒、垂宜坍塌或局部跨架，砸伤工人或路过行人.不当操作大致有以下情形1、用力过猛,致使身体失稳.2、拥挤碰撞.3、集中多人搬运或安装较重构件.其它伤害1、在不安全天气条件（六级以上大风、雷雨和天气）下继续施工.2、在长期搁置以后未做检查的情况下重新投入使用.3、脚手架的外边缘与外电架空线路的边线之间没有保持安全操作距离.（1）脚手架工程事故的类型分析1）整架倾倒或局部跨架.2）整架失稳、垂直坍塌.3）人员从拆除过程中高处坠落.4）物体打击.5）不当操作事故（闪失、碰撞等）.（2）引发事故的主要原因分析1）整架倾倒、垂直坍塌或局部跨架.构架缺陷:构架缺少必须的结构构件,未按规定数量和要求搭设连墙件.在使用过程中任意拆除必不可少的杆件和连墙件等.构架尺寸过大承载力不足或设计安全不够与严重超载.地基出现过大的不均匀沉降.2）人员从高处坠落.运料平台两侧未按规定设置围档防护.防护栏杆和杆件因搁置不稳、扎结不牢或发生断裂而坠落3）物体打击在搭设或拆除时,高空抛掷构配件,砸伤工人或路过行人.临边结构物体堆放不牢或以外碰落，砸伤工人或路过行人.整架倾倒、垂直坍塌或局部跨架，砸伤工人或路过行人.4）不当操作大致有以下情形：用力过猛,致使身体失稳.拥挤碰撞.集中多人搬运或安装较重构件.5）其它伤害在不安全天气条件（六级以上大风、雷雨和天气）下继续施工.在长期搁置以后未做检查的情况下重新投入使用.脚手架的外边缘与外电架空线路的边线之间没有保持安全操作距离.（3）危险源的监控1）对脚手架的构配件材料的材质，使用的机械、工具、用具进行监控.2）对脚手架的构架和防护设施承载可靠和使用安全进行监控.3）对脚手架的搭设、使用和拆除进行监控,坚决制止乱搭、乱改和乱用情况.4）加强安全管理,对施工环境和施工条件进行监控.3、应急准备与相应流程图现场应急救援小组办公室设专人值班，值班人员为应急小组成员，负责应急通讯联络，最早发现事故的人应迅速报告应急小组办公室，应急小组随即启动应急机制，由组长负责指挥，其他组员各负其责，互相配合进行救援工作。4、应急演练为保证呈现紧急状况能按本方案施行，项目部组织停止应急预演，预演内容主要有以下几项：高空坠落、触电、火灾、集体中毒、机械伤害、中暑。预演由项目事故应急指导小组副组长，组织应急指导小组全体成员参与，并应有几名工人参与，工人在旁观看，到达培训，交底的目的。5、高处坠落事故的预防及其应急预案施工过程中，高处作业的时机比拟多，经常在周边临空的高处停止作业，施工条件差，风险要素多。多年来，高坠伤亡事故占全部事故的比例较高，这种事故对社会影响较大，为防止发作高处坠落事故，必需增强监控管理。对操作人员停止预防高处坠落的平安技术学问教育，使他们操作时，必需运用平安防护的用具。同时，在技术上采取有效的防护措施。1）避免高处坠落事故的根本平安请求：a、以预防坠落事故为目的，关于恐怕发作坠落事故等特定风险施工的同时，在施工前，制定防备措施，并应在日常平安检查中加以确认。b、凡身体不合适从事高处作业的人员，不得从事高处作业。从事高处作业的人员按规则停止体检和定期体检。c、严禁穿硬塑料底等易滑鞋、高跟鞋进入施工现场。d、作业人员严禁相互打闹，以免失足发作坠落事故。e、停止悬空作业时，应有可靠的立足点并正确系挂平安带。f、临边必需设置1.2m高且能接受任何方向的100N外力的暂时护栏，护栏围密目式平安网。2）发作高处坠落事故应急预案：当发作高处坠落事故后，抢救的重点放在对休克、骨折和出血上停止处置。a、发作高处坠落事故，应马上组织抢救伤者，首先察看伤者的受伤状况、部位、伤害性质，如伤员发作休克，应先处置休克。遇呼吸、心跳中止者，应立刻停止人工呼吸，胸外心脏挤压。处于休克状态的伤员要让其安静、保暖、平卧、少动，并将下肢抬高约20度左右，尽快送医院停止抢救治疗。b、呈现卢页脑外伤，必需维持呼吸道通畅。昏迷者应平卧，面部转向一侧，以防舌根下坠或分泌物、呕吐物吸入，发作喉阻塞。有骨折者，应初步固定后再搬运。偶有凹陷骨折、严重的颅底骨折及严重的脑损伤病症呈现，创伤处用消毒的纱布或清洁布等掩盖伤口，用绷带或布条包扎后，及时送就近有条件的医院治疗。c、发现脊椎受伤者，创伤处用消毒的纱布或清洁布等掩盖伤口，用绷带或布条包扎后。搬运时，将伤者平卧放在帆布担架或硬板上，以免受伤的脊椎移位、断裂形成截瘫，招致死亡。抢救脊椎受伤者，搬运过程，严禁只抬伤者的两肩与两腿或单肩背运。d、发现伤者手足骨折，不要自觉搬运伤者。应在骨折部位用夹板把受伤位置暂时固定，使断端不再移位或刺伤肌肉，神经或血管。固定办法：以固定骨折处上下关节为准绳，可因地制宜，用木板、竹头号，在无资料的状况下，上肢可固定在身侧，下肢与腱侧下肢缚在一同。e、遇有创伤性出血的伤员，应疾速包扎止血，使伤员坚持在头低脚高的卧位，并留意保暖。3动用最快的交通工具或其它措施，及时把伤者送往临近医院抢救，运送途中应尽量减少平稳。同时，亲密留意伤者的呼吸、脉搏、血压及伤口的状况。6、物体打击事故的预防及其应急预案物体打击伤害是建筑行业常见事故中四大伤害的其中一种，特别在施工周期短，劳动力、施工机具、物料投入较多，穿插作业经常有呈现。这就请求在高处作业的人员对机械运转、物料传接、工具的寄存过程中，都必需确保平安，避免物体坠落伤人的事故发作。1）物体打击事故根本平安请求：a人员进入施工现场必需按规则配戴好平安帽。应在规则的平安通道内出入，不得在非规则通道位置行走。b平安通道上方应搭设双层防护棚，防护棚运用的资料要能避免高空坠落物穿透。c作业过程普通常用工具必需放在工具袋内，物料传送不准往下或向上乱抛资料和工具等物件。一切物料应堆放平稳，不得放在临边及洞口左近，并不可阻碍通行。d高空装置起重设备或垂直运输机具，要留意零部件落下伤人。e吊运一切物料都必需由持有司索工上岗证人员停止指挥，散料应用吊篮安装好后才干起吊。f撤除或拆卸作业要在设置戒备区域、有人监护的条件下停止。g高处撤除作业时，对拆卸下的物料、建筑渣滓要及时清算和运走，不得在走道上恣意乱放或向下丢弃。2）发作物体打击应急措施：当发作物体打击事故后，抢救的重点放在颅脑损伤、胸部骨折和出血上停止处置。a发作的物体打击事故，应马上组织抢救伤者，首先察看伤者的受伤状况、部位、伤害性质，如务员发作休克，应先处置休克。遇呼吸、心跳中止者，应立刻停止人工呼吸，胸外心脏挤压。处于休克状态的伤员要让其安静、保暖、平卧、少动，并将下肢抬高约20度左右，尽快送医院停止抢救治疗。b呈现颅脑损伤，必需维持呼吸道通畅。昏迷者应平卧，面部转向一侧，以防舌根下坠或分泌物、呕吐物吸入，发作喉阻塞。有骨折者，应初步固定后再搬运。遇有凹陷骨折、严重的颅底骨折及严重的脑损伤病症呈现，创伤处用消毒的纱布或清洁布等掩盖伤口，用绷带或布条包扎后，及时送就近有条件的医院治疗。7、安全事故应急救援电话及定点医院1、救援地点、电话：郸县人民医院2、救援路线：演河花园蜀郡新城®履光杰座 ®东福苑B区包一里阳光® *苑小区西区银网魅铺靖西苑祥和佳苑十一、计算书计算书可根据PKPM施工安全计算软件或者品茗软件自动得出，也可自行根据公式计算。通过PKPM自动软件计算的，将包含以下几方面内容：1、落地式脚手架验算2、悬挑式脚手架验算扣件式脚手架计算书计算依据：I、建筑施L：脚手架安全技术统一标准GB5I2I0-20162、建筑施I：扣件式钢管脚手架安全技术规范JGJ130-20H3、建筑结构荷载规范GB5(XX)9-2OI24、钢结构设计规范GB5(X)17-20()35、建筑地基基础设计规范GB5(X)07-2011一、脚手架参数卸荷设置无结构重要性系数Yo1脚手架安全等级二级脚手架搭设排数双排脚手架脚手架钢管类型48x3脚手架架体高度H(m)30
