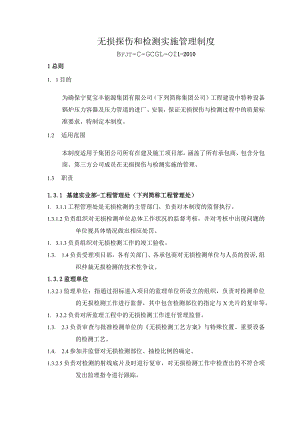

无损探伤和检测实施管理制度.docx

无损探伤和检测实施管理制度Bfjt-C-GCGL-OI1-20101总则1. 1目的为确保宁夏宝丰能源集团有限公司（下列简称集团公司）工程建设中特种设备锅炉压力容器及压力管道的进厂、安装，保证无损探伤与检测过程中的质量标准要求，特制定本制度。1.2 适用范围本制度适用于集团公司所有在建及施工项目部，涵盖了所有承包商，包含分包商、第三方公司成员在无损探伤与检测实施的管理。1.3 职责1.3.1 基建实业部-工程管理处（下列简称工程管理处）1. 3.1.1工程管理处是无损检测的主管部门，负责对本制度的监督执行。1.3.1.2负责组织对无损检测单位总体工作状况的监督考核，并对考核中出现问题的单位视具体情况做出相应处罚。1. 3.1.3负责组织对无损检测工作的竣工验收。1.3. 1.4负责受理项目部，各有关部门、各承包商对无损检测单位与人员的投诉,组织仲裁无损检测的技术性争议。1.3.2监理单位1.3.2.1监理单位：指通过招标进入项目的监理单位所设立的组织，负责对检测单位的无损检测工作进行监督，其中包含检测部位的指定与X光片的复审等。1. 3.2.2负责对所监理工程中的无损检测工作进行管理监督。1.3. 2.3负责审查与批准检测单位的无损检测工艺方案与特殊位置、重要设备的检测工艺。1.4. 2.4参加并监督对无损检测部位、抽检比例的确定。1.3.2.5负责对检测的射线底片及时进行复审，对无损检测工作中检查出的不符合项发出监理指令进行跟踪。1.3.3检测单位1.3.3.1按合同内容组织好无损检测工作，按合同承诺的检测人员、设备务必到位。1.3.3.2贯彻执行项目、行业、国家的有关要求、规定，标准及法律。1. 3.3.3负责与有关部门协调解决无损检测施工中出现的问题。1.3. 3.4按要求如实地向监理机构、工程管理处提交无损检测日报、周报与月报。2管理内容2.1 检测单位的资质与人员资格审定2.1.1 检测单位：在项目特指各承包商按照项目要求委托的无损检测单位。2.1.2 2第三方检测单位:在项目中特指工程管理处直接委托的具有相应资质与能力的检测单位，用于检查、监督与评估各承包商委托的检测单位的工作质量与原材料抽检。2.1.3 检测单位应使用本单位的检测人员，如要外借检测人员，需经工程管理处审查确认后才能借检测人员，并在工程管理处认可的范围内从事相应的检测工作，同时检测单位对外借人员的检测工作质量负责。2.1.4 射线探伤单位务必具有国家卫生部门、公安部门颁发的射线装置工作许可证、放射性同位素工作许可证文件证明。2.1.5 1.5射线探伤人员务必持有卫生防疫部门发的射线工作人员证证件。2.1.6 从事检测的人员务必持有特种设备国家技监局颁发的并与其从事检测项目、级别相习惯的资格证书。2.1.7 检测单位务必将有关证明文件的复印件与人员的资格证书原件交工程管理处、监理单位审定。2.1.8 1.8进入现场施工的检测人员务必配带上岗证、随时同意基建实业部人员或者监理人员的岗位检查。比如：热电联产项目无损检测按下列管理模拟执行：无损检测管理组织机构图2.1.9 2质量保证体系2.2.1为了使无损探伤与检测工作在受控状态下实施，第三方抽检单位、施工单位与检测单位务必根据本制度建立宁夏宝丰能源工程无损探伤与检测质量保证体系。2.2.2无损探伤与检测质保体系每一种方法与每一个环节务必落实到人，并以书面形式固定下来，如有变动需提早通知基建实业部工程管理处，无损探伤与检测保证体系可参照下列流程框架制定。无损探伤和检测保证体系参照流程框架图2.3无损探伤与检测的委托方式2.3.1施工承包商应按照容器、设备、管道与钢结构分别列出无损检测总申请表，表中应反应各类数据，如检件名称、检件编号、区域编号、单元编号、材质规格、压力等级、介质温度、检测比例、检测工程量、执行标准、合格等级等。这一总表作为总委托分别交检测单位、监理单位与基建实业部无损探伤工程师各一份（同时提供电子格式），要求检测单位使用计算机数据库管理无损探伤与检测。2.3.2施工单位无损探伤与检测申请应在焊缝自检完毕并经监理单位检查确认合格后向监理提交,探伤与检测部位由焊接质量监理工程师或者探伤监理工程师指定并在探伤与检测部位做标记后向检测单位出具无损检测指令单,集团公司项目部分管工程师参与指定（有必要时可亲自指定），施工单位派专人协助点口。2.3.3施工单位应在点口工作结束后向检测单位出具委托书，并在委托书上做记录与检测位置示意图。焊接质量监理工程师或者探伤监理工程师、施工管理人员、探伤检测人员分别在委托书签名确认。2.3.4无损探伤与检测指令单一式四份，工程管理处分管工程师、项目部分管工程师、施工单位施工员、探伤检测人员各一份。2.3.5检测前施工单位应将所检测的管道单线图与设备草图提供检测单位,检测单位应在单线图上标出检测部位，返修焊口与扩检部位及其编号，焊接质量工程师或者探伤监理工程师、施工管理人员、探伤检测人员分别签字确认。2.3.6指令单中的无损检测编号方法需由无损检测监理工程师,工程管理处专业工程师、项目部分管工程师审定。编号需满足整体性、唯一性，可追溯性要求,检测编号应具体到焊口。2.4无损检测工艺要求2.4.1检测单位承包的检测施工项目，务必根据本制度与设计规定的规范标准，认真制定各类方法与探伤工艺,探伤工艺务必报探伤监理工程师审查后送工程管理处探伤工程师审核备案。2.4.2检测单位在编制探伤工艺时，不仅应按照设计文件指定的标准执行，而且还应满足本管理制度的规定，假如设计中没有明确指定使用标准，都可按照JB/T4730-2005标准编制通用探伤工艺，但射线透照等级务必按（AB）级执行，其他要求按下列规定执行。2.4.3无损探伤务必在外观质量检查确认合格后才能进行,有裂纹倾向的材料应在焊接完成24小时后方能进行检测，有特殊要求(球罐)的应在焊接完36小时后方能进行检测。2.4.4压力容器、压力管道射线探伤透照厚度W20mm的使用X射线或者硒-75射线源透照，透照厚度20mm的可使用钺-192射线源透照。2.4.5=89mm管道焊缝应使用X射线或者硒-75射线双壁双影透照,每道焊缝相隔90度拍2张片子，椭圆开口间距应操纵在3IOmm之间，当探伤工艺保证的情况下，也能够使用双壁单影透照法，但透照次数不得小于3次。76mm管焊口，务必使用双壁双影透照法(如锅炉管、热炉管等)，假如因障碍限制不能实现双壁双影透照时，可使用垂直透照，透照次数不得小于2次，但双壁双影透照法与垂直透照法焦距务必满足几何不清晰度的要求，以上无伦使用何种方法均需满足JB/T4730-2005标准为前提。2.4.6压力管道射线检测时，各类规格的透照次数，底片的有效长度与胶片的使用长度应严格按下表的规定执行，不同意一次透照两张及两张以上片子，但中心一次曝光时例外。2.4.7管道对接焊缝双壁单影透照法X射线检测各类管径与母材厚度的拍片张数,底片有效长度与胶片长度。管径中108114133159168219273325377母材厚度(nun)T10810<T20T10810<T20T10810<T20T10810<T20T10810<T20T10810<T20T10810<T20T10810<T20T10810<T20胶片长度(mm)150150150150150240/180300/240300/240300/240拍片数6/76/76/76/76/74/54/55/65/6有效长度(mm)57/4960/5270/6084/7288/76172/138215/172245/170237/1982.4.8底片的编号按“区域号.单元号、管线号、焊缝号、片号”编排，搭接用"1.2.3.4.5.6”标示，片号用英文字母“A.B.C.D.”标示，加扩拍片在焊缝号后加放“K”标示，中心符号用“”标示，一次返修后在片号后加放“R1”，二次返修在片号后加“R2”，底片的标记布置按下列图所示。底片标记布置图装置代号区域单元管线（设备）号焊口（焊缝）号焊工代号拍片日期2.4.9胶片类别的选用务必符合JB/T4730-2005的要求。2.5检测质量操纵与现场抽检2.5.1检测单位务必按质保体系程序、检测工艺与宝丰公司基建实业部有关规定实施检测，各类检测报告应送探伤监理工程师审查确认后送工程管理处探伤工程师审核确认备案。2.5.2探伤监理工程师应在工程实施过程中定时对检测单位的质保体系运转、检测工艺执行，检测过程质量实施监督与检查，并做好监督与检查记录。2.5.3检测单位在实施超声探伤，磁粉探伤，渗透探伤，电火花测试，材料光谱分析，硬度测试，防腐涂层测试等探伤检测时，监理人员应到场旁站监督实施检测过程。并做好旁站监理记录。假如发现检测人员未按探伤工艺或者者有关规定实施作业时，应提出整改或者者停止其作业，同时应以书面或者电子版形式向工程管理处无损检测工程师汇报。2.5.4监理旁站记录应包含旁站时间、地点、检测方法、检测部位、检测数量、检测人员是否持证作业与检测过程的小结，同时旁站监理记录以书面送工程管理处无损检测工程师。2.5.5检测单位务必每三天向监理公司有关人员与工程管理处无损检测工程师以书面的方式报每位焊工的探伤合格率，与累计探伤合格率等情况，合格率低于95%的焊工应查明情况。2.5.6施工单位在施工前务必验证材料的质量证明文件与材质标识,无质量证明文件与材质标识的不得使用。关于标准及设计要求检测抽查的管道及有关配件，施工单位务必组织检验与检测人员严格按施工规范的规定实施外观检查、无损探伤与光谱分析抽检，对抽检好的材料应做标识，假如外观检查不合格的不得使用，假如无损探伤与光谱分析抽查发现有一件质量不合格，务必按原规定数加倍抽检，如仍有不合格，则该批材料不得使用。抽检记录与报告务必保管完整,主管材料的监理工程师应旁站监督与检查抽检记录与报告。2.5.7管道焊缝热处理后应进行硬度测试，测试应执行设计或者有关规范，每一处被检测部位最少测三点，分别为母材、热影响区与焊缝，测试应有固定的专业人员，测试部位的表面务必做磨光处理，磨光处理应有足够与测量“平台面”才能实施测试。2.5.8检测单位拍摄的所有底片除探伤监理工程师复评外,将由基建实业部工程管理处无损检测工程师实施抽查复评验收,检测单位派专人一天或者二天内将底片连同（无损检测作业申请书、结果通知书、评片记录）一同送检复评，复评验收内容为：2.5.8.1底片拍摄是否按本管理制度规定执行。2.5.8.2底片质量是否达到DL/T821-2002或者JB/T4730-2005标准要求。2.5.8.3缺陷评定是否准确，有无漏评、错评。2.5.9现场焊接焊缝由基建实业部委托第三方检测单位进行不定期抽检,抽检范围包含已经检测合格与未检测的焊缝。施工单位应派专人协助抽检，抽检全部合格，费用由工程管理处负责。抽检若有一处不合格，则应加倍抽检，若仍有不合格,则全部复检,所发生的费用全部由被检施工单位与检测单位负责。2.6 探伤设备及测试设备要求2. 6.1所有承接无损检测工程的检测单位都务必具有各类相应的检测设备,所有检测设备务必按国家有关标准要求进行检验，计量、校订且在有效期内。其数量需满足工程施工检测需要。3. 6.2监理单位的无损检测工程师在检测单位实施检测前,应对检测单位检测设备进行登记审查。假如检测单位未按工程管理处要求配备相应检测仪器、设备，监理工程师有权责令其整改。假如检测单位不能整改应停止其检测工作，并报告工程管理处。2.7 检测报告2.7.1报告上的技术数据务必填写完整，准确无误，不得涂改，用计算机打印成页，报告一式六份。2. 7.2报告经评定人审核后，责任人务必用蓝、黑色钢笔签名，加盖检测单位专用章后交工程管理处审定。2. 7.3一项单项工程完工后检测单位务必提供一套电子版报告与电子版附图。3处罚细则3. 1对施工单位的处罚3. 1.1整改出现下列通常不符合项的（包含但不限于）进行整改。（出现下列情况的，要求限期整改）3. 1.1.1施工单位未对进场材料进行报验（牵涉检验检测的如光谱、金相等）就用于工程的，但未造成缺失的。3. 1.1.2安排无损检测施工进步不合理，造成轻度施工混乱的。3. 1.1.3无损检测施工记录不完整的。3.1 .2出现下列严重不符合项（包含但不限于）劝退责任人员。（另处罚2000元一20000元）3.2 .2.1连续3次出现同一“通常不符合项”的。3. 1.2.2施工单位未对进场材料进行报验（牵涉检测检验的如光谱、金相等）就用于工程的、造成较严重缺失的。3.1. 2.3安排无损检测施工进度不合理，造成施工混乱形成一定缺失的。3. 1.2.4与无损检测单位串通一气，弄虚作假，隐瞒施工中存在的质量问题的。3.1. 2.5未及时、认真核实检测比例，造成严重影响导致工期延误，无法竣工的。1.2 对监理的处罚1. 2.1出现下列通常不符合项的（包含但不限于）要求按期进行整改。3. 2.1.1现场监理对无损检测施工各工序进行检查但不记录的。4. 2.1.2没有监理日记或者监理日记内容不完整的。5. 2.1.3旁站监理不带检测设备到现场的。6. 2.1.4无损检测监理工程师不按照要求对检测底片进行复查或者复查不认真使有问题的片子漏过的。7. 2.1.5由于监理不及时检查验收，造成无损检测施工单位窝工的。8. 2.1.6施工单位未对进场材料进行报验就用于工程，监理未及时发现或者制止的。9. 2.1.7施工及无损检测单位出现严重或者通常不符合项，没有及时下发（不符合项整改通知单）的。10. 2.1.8发现无损检测单位问题，要求整改但没有及时检查验收的。11. 2.1.9无损检测监理人员到施工现场，劳保用品穿戴不符合的。12. 2.2出现下列严重不符合项的（包含但限于）劝退责任人员。13. 2.2.1与施工及无损检测单位串通一气，隐瞒施工检测中存在的质量问题的。14. 2.2.2监理对无损检测单位吃、拿、卡、要，放松对施工单位管理的。15. 2.2.3施工单位已经对进场材料报验，监理未及时验收直接用于工程的，并造成一定缺失的。16. 2.2.4连续3次出现同一“通常不符合项的二17. 2.2.5无损检测工程师不按照要求及时对检测底片进行复评或者复评不认真使有问题片子漏过并造成一定缺失的。18. 2.2.6未及时、认真核实检测比例，造成严重影响的。19. 3对检测单位与第三方检测单位的处罚1.3 .1出现下列通常不符合项的（包含但不限于）进行整改。3. 3.1.1出现轻微缺陷错评或者漏评，但不足以影响到焊缝质量的评定结果的。4. 3.1.2底片表面存在伪缺陷的。5. 3.1.3没有按照检测监理的指令及时进行检测并反馈检测结果的。6. 3.1.4检测现场设立的警戒线与警示标识达不到HSE要求的。3. 3.1.5检测人员作业时防护工具不符合的。3.3. 1.6检验检测工具、人员配备不满足要求的。3.3.2出现下列严重不符合项（包含但不限于）进行停工整改。（并处罚5000.元30000.兀）3.3.2.1出现严重缺陷错评或者漏评影响焊缝质量的评定结果，造成不必要的返修或者焊接质量隐患的。3.3.2.2对放射源管理不严，造成放射源丢失的。3.3.2.3洗片废水废液随意排放，污染环境的。3.3.2.4连续3次出现同一“通常不符合项的二3.3.2.5内部各管理体系混乱，未全面有效完成检测任务。3.3.2.6现场检测没有按HSE要求办理作业手续或者设立警戒线与警示标识的。3.3.2.7工作不及时到位，影响工期进度。3.3.2.8检验、检测工具、人员配备不满足要求，未全面有效完成检测任务。3.3.3关于存在多次严重不符合项，而未能有效及时整改的检测单位，工程管理处将约见检测公司总经理对有关责任人员进行劝退（处罚2万5万）。3.3.4工程管理处将每月对检测公司的检查结果进行综合评比打分，公布评比结果，关于连续两个月出现得分85分下列的，工程管理处将约见检测公司总经理，要求解释并保证改正。3. 3.5关于确实不具备相应无损检测能力，与施工单位串通一气，弄虚作假，欺骗监理与工程管理处或者因其行为给本项目工程质量、进度造成较大缺失的检测公司，基建实业部取消检测公司检测资格，并处罚5万一10万。4附则4. 1本制度由基建实业部负责解释。4.2 本制度自下发之日起执行。4.3 附件附件一：焊口无损检测申请表附件二：无损检测结果通知单附件三：硬度检验申请表附件四：硬度检验结果通知单附件五：理化检测申请表附件六：理化检测结果通知单附件七：热处理申请表附件八：热处理结果通知单焊口无损检测申请表单位工程名称：监理单位：申请日期：年月日施工单位编号检测单位完成时间致（检测单位）：下列焊口外观检查合格。请于年月日时进行无损检测。序号一焊口编号规格厚度(mm)数量（道）RTUTMTPT备注12345678910111213141516171819202122说明：检测标准按级合格。RT道、UT道、MT道、PT道、共计道。基建部工程管理处：年月日监理单位负责人：年月日施工单位负责人：年月日检测单位负责人：年月日无损检测结果通知单单位工程名称：监理单位：通知日期：年月日施工单位编号检测单位完成时间致（施工单位、监理单位）：下列焊口无损检测结果如下：序号检件编号规格厚度(mm)焊口数量（道）不合格片号检测结论底片规格/数量说明：检测标准按级合格。检测结论：共检测一道、合格道、不合格道、其中返修张，共计张。基建部工程管理处：年月日监理单位负责人：年月日施工单位负责人：年月日检测单位负责人：年月日硬度检验申请表单位工程名称：监理单位：申请日期：年月日施工单位编号检测单位完成时间致（检测单位）：下列检件热处理合格。请于年月日时进行硬度检验。序号检件编号规格检验部位数量（道）备注12345678910111213141516171819202122说明：按标准实施硬度检验共道。基建部工程管理处：年月日监理单位负责人：年月日施工单位负责人：年月日检测单位负责人：年月日硬度检验结果通知单单位工程名称：监理单位：通知日期：年月日施工单位编号检测单位完成时间致（施工单位、监理单位）：下列焊口硬度检验结果如下：一序号检件编号规格检验部位/数量（道.点）结论备注12345678910111213141516171819202122说明：硬度检验结论合格。硬度检验一道。共一点基建部工程管理处：年月日监理单位负责人：年月日施工单位负责人：年月日检测单位负责人：年月日理化检测申请表单位工程名称：监理单位：申请日期：年月日施工单位编号检测单位完成时间致（检测单位）：下列检件外观检查合格。请于年月口时进行理化检测。一序号检件编号规格材质检测数量（点）验收标准备注12345678910111213141516171819202122说明：按验收标准检测光谱点。基建部工程管理处：年月日监理单位负责人：年月日施工单位负责人：年月日检测单位负责人：年月日理化检测结果通知单单位工程名称：监理单位：通知日期：年月日施工单位编号检测单位完成时间致（施工单位、监理单位）：下列检件理化检测结果如下：序号检件编号规格材质检测结论数量（点.）验收标准备注12345678910111213141516171819202122说明：光谱按委托原材料标准检测，检测结论，共检测点元素。合格点，不合格点。基建部工程管理处：年月日监理单位负责人：年月日施工单位负责人：年月日检测单位负责人：年月日热处理申请表（一次热处理二次热处理）单位工程名称：监理单位：申请日期：年月日施工单位编号检测单位完成时间致（检测单位）：下列检件外观检查合格。请于年月日时进行热处理。序号检件编号规格材质数量（道）验收标准备注12345678910111213141516171819202122说明：按标准实施热处理共道。基建部工程管理处：年月口监理单位负责人：年月日施工单位负责人：年月日检测单位负责人：年月日热处理结果通知单单位工程名称：监理单位：通知日期：年月日施工单位编号检测单位完成时间致（施工单位、监理单位）：下列焊口热处理结果如下：一序号检件编号规格数量（道）结论验收标准备注12345678910111213141516171819202122说明：按标准，热处理结论：热处理共道。合格道；不合格道基建部工程管理处：年月日监理单位负责人：年月日施工单位负责人：年月日检测单位负责人：年月日
