无线智能水表作业指导书.docx

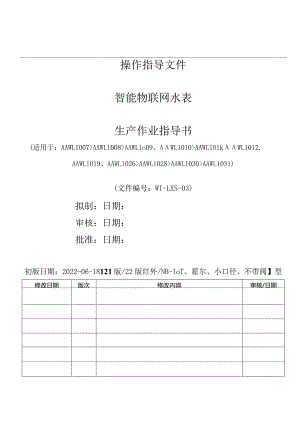

操作指导文件智能物联网水表生产作业指导书(适用于：AAWL1007>AAWLl008>AAWLlo09、AWL1010>AAWLlOlkWL1012.AAWLlO19、AAWLl026>AAWLl028>AAWLl030>AAWL1031)(文件编号：WI-LXS-03)拟制：日期：审核：日期：批准：日期：初版日期：2022-06-18121版/22版红外/NB-IoT、霍尔、小口径、不带阀】型修改日期版次修改内容审核/日期文件智能物联网水表（红外NBIOT霍文件编码W1-LXSZ-03初版日期2022-06-18第1页名称尔、小口径、不带阀）生产作业指导书版次A/0修改日期共29页智能物联网水表（红外NB、霍尔、小口径、不带阀）生产制造工艺流程图下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第2页共29页版次A/0修改日期智能物联网水表（红外NB、霍尔、小口径、不带阀）工程管控图序号工程类别工序名称及工作内容参考文件控制方式管制重点控制人员监管人备注AIQC对原材料进行检验和外加工质量检测QI-IQC-OlT或T3焊点、极性BC1组件拆分将水表基表、铜接管拆箱。W1-LXSZ-03T物料摆放、完整性AC2预加工上盖装密封圈，面盖贴合格证WI-LXSZ-03T位置、方向AC3模块加工1烧录、测试功耗，首件WI-LXSZ-03T程序版本、模块功耗、能否上线平台AB、C必须首检Tl4模块加工2焊接超及电容、模块装模块盒WI-LXSZ-03T焊点、模块安装方向AC5灌胶模块盒灌AB胶YM-EI-PE-OlWI-LXSZ-03TAB胶混合比例，灌胶量AC首检TI6水表装配1链接引线WI-LXSZ-03T方向、极性AC7走字测试模块底数清零、走字测试WI-LXSZ-03T计量AB、C8霍尔装配2固定模块盒、打703固定胶、装上盖WI-LXSZ-03T密封、电批扭力AC9霍尔装配3安装铭牌WI-LXSZ-03T方向、内容AC10参数设置模块出厂参数设置WI-LXSZ-03T设置内容AB、C11上线检测注册设备、上线检测、删除设备WI-LXSZ-03.T上线状态、回传数据确认、删除设备AB、C12包装1装铅封、螺钉孔塞、装面盖WI-LXSZ-03T位置AC13成品检验外观、参数检验WI-LXSZ-03T外观、功能、参数BC14包装2装箱、清洁、装袋、配件、装盒、说明书WI-LXSZ-03T配件、说明书AC15包装3封箱、标识、打包WI-LXSZ-03T密封性AC16OQC检验以上工序的正确性T或T3T3BC控制人员：A作业员B品管员C主管检查工具：目视放大镜显微镜控制方式：T全检Tl：5PCSHT2：5PCSDT3抽检状态：O操作O11D入库物料N暂放。操作检查O出库拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第3页共29页版次A/0修改日期一、使用工具/ Tools：名称型号工艺要求名称型号工艺要求刀片普通合格打包机普通合格二、使用物料/ Materials：序号物料名称/规格位置方向用量1基表/IPCS2铜接管/IPCS3上盖/IPCS4面盖/IPCS5模块盒/IPCS备注,如物料信息有更新，具体以BOM为主。作业内容工序号工序性质适用范围表型人数工时组件拆分ZPl一般卧式、冷、热、15E、20E、25E1五、示意图/Diagram： 图1铜接管、基表拆出分别单独放置，基表正面朝上整 齐的摆在工作台上，铜接管则放入周转箱三、操作步骤/OperationalProcedures；1、拆箱将结构件从纸箱内取出；2、将基表、铜接管、上盖、面盖、模块盒拆出分别单独放置，基表正面朝上整齐的摆在工作台上，铜接管、上盖、面盖、模块盒则分别放入周转箱，如图1所示；3、纸箱纸盒需整理好，使用打包机打上包装带后放置到纸皮回收区。四、注意事项/Notice：1、作业过程整齐摆放物料，保证工作场地清洁。2、作业过程中轻拿轻放，基表正面朝上放置。3、如有不良品，不良品单独放置，做好不良标识。4、作业完后须做好自检工作，如有疑问或异常请及时向相关人员提出。0,发微小。IliiTkef.r>B拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第4页共29页版次A/0修改日期一、使用工具/Tools：作业内容工序号工序性质适用范围表型人数工时名称型号工艺要求名称型号工艺要求上盖安装密封垫ZP2一般卧式、冷、热、15E>20E、25E1二、使用物料/Materials：序号物料名称/规格位置方向用量1上盖IPCS五、示意图/Diagram：图22上盖密封垫/IPCS备注：如物料信息有更新，具体以BOM为主。三、操作步骤/OperationalProcedures：.二二,一-.J一行一二1、将密封垫安装进上盖的卡槽内，如图2所示。2、确认无误，将上盖排放整齐的放入周转箱，流入下一道工序；四、注意事项/Notice：1、作业过程整齐摆放物料，保证工作场地清洁；2、密封垫需平整的安装至卡槽内；3、如有不良品，不良品单独放置,做好不良标识。-j-Ikm*室0LJ，一4、作业开始时须对上工序作业内容进行互检，作业完后须做好自检工作，如有疑III；."三-一2二L向或异常请及时3J相关人员提出。密封垫安装进上盖的卡槽内拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第5页共29页版次A/0修改日期一、使用工具/ Tools：名称型号工艺要求名称型号工艺要求检验员章普通合格日期章普通合格二、使药物料/ Materials：序号物料名称/规格位置方向用量1合格证/IPCS2面盖/IPCS备注：如物料信息有更新，具体以BOM为主。作业内容工序号工序 性质适用范围表型人数工时面盖贴合格证ZP3一般卧式、冷、热、15E> 20E> 25E128S五、示意图/Diagram：三、操作步骤/Operational Procedures：1、在合格证上盖上检验员章和产品的生产日期（年月），如图3所示；2、将合格证平整的贴在面盖里面中间的位置上，合格证底部朝面盖安装的缺口方 向，如图3所示；2、确认无误后，将面盖摆放整齐的放入周转箱，流入下一道工序；四、注意事项/Notice：1、作业过程整齐摆放物料，保证工作场地清洁；2、安装合格证需平整牢固，无凹凸不平现象；3、如有不良品，不良品单独放置，做好不良标识；4、作业开始时须对上工序作业内容进行互检，作业完后须做好自检工作，如有疑 问或异常请及时向相关人员提出。拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外/NB-IOT、霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第6页共29页版次A/0修改日期一、使用工具/ Tools：名称型号工艺要求名称型号工艺要求静电手环普通合格烧录器FM33GXX合格烧录工装普通合格二、使用物料/ Materials：作业内容工序号H序 性质适用范围表型人数工时程序烧录ZP4一般卧式、冷、热、15E、20E、25E1序号物料名称/规格位置方向用量1模块PCBA/IPCS五、示意图/Diagram： 图4备注：如物料信息有更新，具体以BoM为主。三、操作步骤/Operational Procedures：1、将FM33GXX烧录器的烧录线连接至模块板上的Jl接口（烧录线上有标识引脚 VCC对上焊盘上的方孔），烧录器自动开始烧录，烧录过程中烧录器上中间的LED 灯不停闪烁绿光，当LED灯停止闪烁绿光变成常亮绿色，并且蜂鸣器只有一声提 示声，则烧录完成，如图4所示2、烧录过程中烧录器上中间LED灯变红色，并且烧录器上的蜂鸣器有两声的提示 声，则表明烧录失败。烧录失败的模块按烧录器上的复位按键，重新烧录，如果还 是烧录失败则做好不良标识，及时送修处理。四、注意事项/Notice：1、作业过程中整齐摆放物料，保证工作场地清洁，佩戴防静电环作业。2、务必要核对清楚程序名，初次烧录需先做2-5PCS功能测试无异常后再做批量 烧录。3、如有不良品，请做好不良标识及时送维修进行处理。；4、作业开始时须对上工序作业内容进行互检，作业完后须做好自检工作，如有 疑问或异常请及时向相关人员提出。烧录线连接到 4G模块上的 Pl烧录口，烧 录线有标识的 引脚连接到烧 录口的方形焊 盘上电源指示灯烧录过程中 LED灯不停闪 烁绿光，烧录 成功变成常 亮绿光，烧录 失败灯光变 红色拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第7页共29页版次A/0修改日期一、使用工具/ Tools：名称型号工艺要求名称型号工艺要求静电手环普通合格功耗测试工装普通合格万用表普通合格二、使用物料/ Materials：作业内容工序号工序S适用范围表型人数工时功耗测试ZP5一般卧式、冷、热、15E、20E、25E1电流WlOUA序号物料名称/规格位置方向用量1烧录好程序的模块PCBA/IPCS2/五、示意图/Diagram： 图5备注：如物料信息有更新，具体以BoM为主。三、操作步骤/Operational Procedures：1、万用表的挡调节至UA挡，并将红笔放置于“uA”挡的插孔上，黑笔放置于公共 端上。如图5所示2、将万用表的表笔连接至功耗测试工装的两个功耗测试口，如图5所示3、将模块PCBA上的电池线连接到功耗测试工装的电源上，等待3s后万用表电 流显示值稳定，功耗最大不超过IOUA则。如图5所示4、确认无误，流入下一道工序；四、注意事项/Notice：1、作业过程中整齐摆放物料，保证工作场地清洁，佩戴防静电环作业。2、如有不良品，请做好不良标识及时送维修进行处理。3、作业完后须做好自检工作，如有疑问或异常请及时向相关人员提出。电池线连接到功耗 测试工装的电源万用表的挡调节至UA 挡，并将红笔放置于 “ uA ”挡的插孔上，黑笔放置于公共端上万用表的表笔连接 至功耗测试工装的 两个功耗测试口拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第8页共29页版次A/0修改日期一、使用工具/ Tools：名称型号工艺要求名称型号工艺要求静电手环普通合格烙铁普通320-3500每个管 脚不超过5S二、使用物料/ Materials：作业内容工序号工序 性质适用范围表型人数工时焊接电池ZP6重要卧式、冷、热、15E> 20E、25E1序号物料名称/规格位置方向用量1功耗测试合格的模块PCBA/IPCS2SUNJ EPC1520 140As3.67V/IPCS备注：如物料信息有更新，具体以BoM为主。五、示意图/Diagram： 图6三、操作步骤/Operational Procedures：1、将双泊电池的红线从PCBA正面穿过C23位置“ + ”的焊盘，黑线穿过C24位置 “-”焊盘。如图6所示。2、使用烙铁从PCBA背面将电线的黑线和红线焊接。3、确认无误，流入下一道工序；四、注意事项/Notice：1、作业过程整齐摆放物料，保证工作场地清洁，佩戴防静电环作业。2、焊接的焊点应光亮、圆润，焊接后元件引脚焊盘透锡必须达到70%以上，作业 完成后检查各焊点之间不能有连焊、虚焊、锡渣、锡珠等现象，且不能烫到周围元 器件，线位置焊接正确。3、作业开始时须对上工序作业内容进行互检，作业完后须做好自检工作，如有疑问或异常请及时向相关人员提出。ATTENTION沱 KSD protected area冷电物a3&一拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第9页共29页版次A/0修改日期序号物料名称/规格位置 方向 用量焊上电池的PCBAIPCS备注：如物料信息有更新，具体以BOM为主。三、操作步骤/Operational Procedures：1、使用磁铁靠近PCBA上干簧管位置激活红外功能，PCBA上LED灯快速闪烁，如 图7-1所示。2、遥控卡对准PCB板后按键通讯，通讯后PCBA板上LED灯又快闪变慢闪，并且 遥控卡上蜂鸣器有响声提示。3、测试合格后，流入下一道工序；四、注意事项/Notice：1、作业过程整齐摆放物料，保证工作场地清洁，佩戴防静电环作业。2、如有不良品，请做好不良标识，及时送维修进行处理。3、作业开始时须对上工序作业内容进行互检，作业完后须做好自检工作，如有疑 问或异常请及时向相关人员提出。ATTENTION注意 ESD protected area 龄山防护M域用磁铁靠近PCBA上干簧 管位置激活红外功能， PCBA上LED灯快速闪烁遥控卡对准PCB板后按键通讯，通讯 后PCBA板上LED灯又快闪变慢闪， 并且遥控卡上蜂鸣器有响声提示一、使用工具/Tools：作业内容工序号工序性质适用范围表型人数工时名称型号工艺要求名称型号工艺要求静电手环普通合格上报红外遥控卡普通合格初检ZP7重要卧式、冷、热、15E>20E、25E1磁铁普通合格二、使用物料/Materials：五、示意图/Diagram：拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第10页共29页版次A/0修改日期二、使用物料/ Materials：五、示意图/Diagram：序号物料名称/规格位置方向用量1热熔胶/适量2初检合格的PCBA/Ipcs3模块盒/Ipcs备注：如物料信息有更新，具体以BOM为主。三、操作步骤/Operational Procedures：1、使用热溶胶枪在模块盒左侧点上适量的用溶胶（约2g）；如图8-1所示；2、将模块装进模块盒内（模块电池线在模块盒有固定柱侧），如图8-2所示;3、待PCBA在模块盒内固定后，将模块盒整齐的摆在桌面上。四、注意事项/Notice：1、作业过程中整齐摆放物料，保证工作场地清洁，佩戴防静电环作业。2、打胶完成后清理桌面，模块盒整齐、水平摆放于桌面；3、作业完后须做好自检工作，如有疑问或异常请及时向相关人员提出。ATTENTION 让意一、使用工具/Tools：作业内容工序号工序性质适用范围表型人数工时名称型号工艺要求名称型号工艺要求静电手环普通合格热熔胶机普通合格模块装模块盒ZP8一般卧式、冷、热、15E、20E、25E1拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第11页共29页版次A/0修改日期序号物料名称/规格位置方向用量1已固定PCBA的模块盒/IPCS2灌封胶CC4021 A胶/4g台3灌封胶CC4021 B胶/4g台备注：如物料信息有更新，具体以BOM为主。三、操作步源/Operational Procedures：1、将空计量杯放再电子秤上，按清零按键将电子秤清零。2、往计量杯内分别倒入灌封胶的A胶和B胶,A胶和B胶比例为1:1 （即重量一 至）3、使用搅拌棍将计量杯内的A胶和B胶搅拌至完全混合（顺时针搅拌2分钟，逆 时针搅拌2分钟，计量杯内A胶和B胶没有断层次的区分即可）4、往模块盒内缓慢导入搅拌混合后的灌封胶水，直至灌封胶完全覆盖着模块盒内 的PCB板即可。（注：红外外射管、接收管及LED发光管不可完全覆盖）3、灌胶合格的模块等待胶水固化后，（室温（25C）条件下完全固化时间为8小 时）流入下一道工序四、注意事项/Notice：1、作业过程中整齐摆放物料，保证工作场地清洁，灌胶完成后及时清理桌面和 计量杯内的余胶。2、灌胶参考文件YMTI-PE-01灌封胶使用管理规范；3、作业过程中注意A胶与B胶的比例为1:1,密封胶应完全覆盖模块的PCB板, 外外射管、接收管及LED发光管不可完全覆盖，每台用胶量约8g；4、作业完后须做好自检工作，如有疑问或异常请及时向相关人员提出。1、灌封胶需完全覆盖PCB板，红外外射管、接收管及LED发光管不可 完全覆盖2、灌封胶固化条件：室温（25C） 13小时凝胶，8小时固化。如果 冬天或室温低于25适当延长固化时间，同时配比不正确、搅拌不均 匀会造成不会固化；使用过程中一定要确保灌封胶固化后才能进行其一、使用工具/Tools：作业内容工序号器适用范围表型人数工时名称型号工艺要求名称型号工艺要求计量杯普通合格电子秤Sv-7.5合格灌胶ZP9一般卧式、冷、热、15E20E、25E1手套PE手套或者布手套合格二、使用血料/Materials：五、示意图/Diagram：拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件智能物联网水表（红外NBIOT霍名称尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第12页共29页版次A/0修改日期一、使用工具/ ToolS：名称型号工艺要求名称型号工艺要求/二、使用物1S Materials：作业内容工序号工序性质适用范围/表型人数工时连接导线ZPlO一般卧式、冷、热、15E、20E、25E1序号物料名称/规格位置方向用量1上锂电池ER26500 （容量型）/Ipcs2热缩管07.0mm 长20mm/Ipcs3热缩管010.0mm 长20mm/Ipcs4霍尔底壳/Ipcs5灌封胶已固化的模块/Ipcs备注：如物料信息有更新，具体以BOM为主。三、操作步骤/Operational Procedures：1、将07.0mm热缩管套在电池线上，010.0mm热缩管套在取样线上2、将ER26500电池上的公链接座的两侧突出部分链接至模块板上的电池线的母连 接座的凹槽内，安装完成后电池线的颜色相对于连接，如图IOT所示3、将霍尔上的公链接座的两侧突出部分链接至模块板上的霍尔线线的母连接座的凹槽内，安装完成后霍尔线的颜色相对于连接，如图IOT所示4、将热缩管移到电池线和取样线的各自的连接器位置。如图10-2所示5、确认无误，请流入下一道工序；四、注意事项/Notice：1、作业过程整齐摆放物料，保证工作场地清洁。2、连接后电池正极负极需与模块板上的电池线正负极相对应，不可接错或者接反。3、连接后模块取样线极需与底壳上的取样线相对应，不可接错或者接反。4、作业开始时须对上工序作业内容进行互检，作业完后须做好自检工作，如有疑问 或异常请及时向相关人员提出。热缩管移到电池线和取样线 的各自的连接器位置图 10-1连接后模块上的线与霍尔 上的线的颜色一一对应图 10-2拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第13页共29页版次A/0修改日期一、使用工具/ Tools：名称型号工艺要求名称型号工艺要求热风机普通温度：105,单个 热缩管加热不超过8S二、使用物料/ Materials：序号物料名称/规格位置方向用量1已连接电池和取样线的模块/Ipcs2备注：如物料信息有更新，具体以BoM为主。作业内容工序号工序性质适用范围表型人数工时热缩管加热ZP 11一般卧式、冷、热、15E、20E、25E1五、示意图/Diagram： 图11三、操作步骤/Operational Procedures：1、；将热风枪出风口距离电池线连接处和取样线连接处的热缩管4-5cn处移动均匀 加热，直至完全热缩管完全收缩即可。（加热时热风枪应移动均匀,使套管均匀受热, 而不能使局部温度过高，导致出现烤焦现象，加热时间不超过8s）,如图11所示 2、确认无误，流入下道工序。四、注意事项/Notice：1、作业过程中整齐摆放物料，保证工作场地清洁。2、风枪出风口距离套管4-5Crn处加热。3、加热时热风枪应移动均匀,使套管均匀受热，而不能使局部温度过高，导致出 现烤焦现象，加热时间不超过8s4、作业完后须做好自检工作，如有疑问或异常请及时向相关人员提出。加热时热风枪应移动均匀，使套 管均匀受热，而不能使局部温度 过高，导致出现烤焦现象，加热时 间不超过8s拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第14页共29页版次A/0修改日期一、使用工具/ Tools：名称型号工艺要求名称型号工艺要求二、使用物料/ Materials：作业内容工序号序质 I性适用范围表型人数工时打703胶ZP 12一般卧式、冷、热、15E> 20E> 25E1四、示意图/Diagram：序号物料名称/规格位置方向用量1703密封胶胶/适量2已连接电池和取样线的模块/Ipcs备注：如物料信息有更新，具体以BOM为主。三、操作步骤/Operational Procedures：1、使用703密封胶在热缩管的两端将其密封固定，如图12所示；2、打完703密封胶后，在室温（25摄氏度）条件下，等待30分钟固化后流入下一 道工序；四、注意事项/Notice：1、作业过程中整齐摆放物料，保证工作场地清洁.2、密封胶应把套管两端缝隙全部覆盖，不可有缝隙；3、打胶完成后清理桌面，未使用完的胶密封好放至打胶盒内；4、作业完后须做好自检工作，如有疑问或异常请及时向相关人员提出。在热缩管的两端打 703密封胶密封拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第15页共29页版次A/0修改日期一、使用工具/ Tools：名称型号工艺要求名称型号工艺要求电批普通69kgfcm作业内容工序号工序性质适用范围表型人数固定模块盒ZP13一般二、使用物料/ Materials：卧式、冷、热、15E、20E> 25E序号物料名称/规格位置方向用量1圆头2. 5*8自攻螺丝/2pcs2上盖/Ipcs3连接好导线的模块盒/Ipcs备注：如物料信息有更新，具体以BOM为主。五、示意图/Diagram：三、操作步骤/Operational Procedures：1、将模块盒倒扣进上盖内（模块天线对上盖凹下去的位置）；2、使用两颗2. 5*8自攻螺丝将模块盒固定在上盖内，如图13所示四、注意事项/Notice：1、2、3、作业过程中整齐摆放物料，保证工作场地清洁注意控制电批力矩，防止镶钉打花，模块盒需要固定牢固；作业完后须做好自检工作，如有疑问或异常请及时向相关人员提出。2. 5*8自攻螺丝丝拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外/NB-IOT、霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第16页共29页版次A/0修改日期一、使用工具/ Tools：名称型号工艺要求名称型号工艺要求热溶胶枪普通合格作业内容固定电池二、使用物料/ Materials：序号物料名称/规格位置方向用量1热熔胶/适量2固定好上盖的霍尔/Ipcs备注：如物料信息有更新，具体以BOM为主。五、示意图/Diagram： 图14工序号ZP14工序性质一般适用范围表型卧式、冷、热、15E> 20E> 25E人数工时三、操作步骤/Operational Procedures：1、往霍尔电池仓右侧点上热熔胶一点；2、将EPC1520电池固定在热熔胶上;如图14所示四、注意事项/Notice:1、作业过程中整齐摆放物料，保证工作场地清洁。2、作业完后须做好自检工作，如有疑问或异常请及时向相关人员提出。使用热熔胶将EPC1520电池固 定在霍尔电池仓的右侧£» !»>, m2-ns8d)MK拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第17页共29页版次A/0修改日期一、使用工具/Tools：作业内容工序号工序性质适用范围表型人数工时名称型号工艺要求名称型号工艺要求电批普通1315kgfcm固定上盖ZP15一般卧式、冷、热、15E、20E、25E1人五、示意图/Diagram：二、使用物料/Materials：图5序号物料名称/规格位置方向用量1装好密封圈上盖/IPCS2固定好电池的霍尔底壳/IPCS3不锈钢十字自攻螺丝ST3*12/3PCS备注：如物料信息有更新，具体以BoM为主。三、操作步骤/OperationalProcedures：1、用不锈钢十字自攻螺丝ST3*12将上盖固定在底座上，螺丝必须打紧，上盖须与底座紧贴，同时注意控制电批力矩，防止螺丝打花，如图15所示；2、确认无误，流入一道工序；四、注意事项/Notices1、作业过程整齐摆放物料，保证工作场地清洁。2、注意控制电批力矩，防止镶钉打花，螺丝需固定牢固，安装无缝隙；3*12不锈钢十字螺3、作业开始时须对上工序作业内容进行互检，作业完后须做好自检工作，如有疑问或异常请及时向相关人员提出。拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件智能物联网水表（红外NBIOT霍名称尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18版次A/0修改日期第18页共29页一、使用工具/Tools：名称型号工艺要求名称型号工艺要求电批普通912kgfcm作业内容打703胶二、使用物料/Materials：序号物料名称/规格位置方向用量1基表/IPCS2装配好的霍尔/IPCS3不锈钢十字螺杆M3*402PCS4右固定块Ipcs5左固定块/Ipcs五、示意图/Diagram：图16工序号工序性质适用范围表型ZP16一般工时卧式、冷、热、15E、20E>25E备注：如物料信息有更新，具体以BOM为主。三、操作步骤/OperationalProcedures：1、将霍尔安装在基表的表盘上，霍尔上的齿轮与基表上的齿轮对齐，不可有缝隙,霍尔与基表平行，同一直线，霍尔感应区域应在表盘0.001指针的磁铁范围内。如图16所示2、霍尔螺丝孔放入M3*40不锈钢螺杆，在霍尔底部放入左右固定块，使用电批将螺丝固定紧，先安装左边固定块固定，后把水表调过来安装右边固定块，如图16所示四、注意事项/Notice：1、作业过程整齐摆放物料，保证工作场地清洁，佩戴防静电环作业。2、镶钉必须要打到位，同时注意控制电批力矩，防止镶钉打花。3、霍尔上的齿轮与基表上的齿轮对齐，不可有缝隙，霍尔与基表平行，同一水平线，霍尔感
