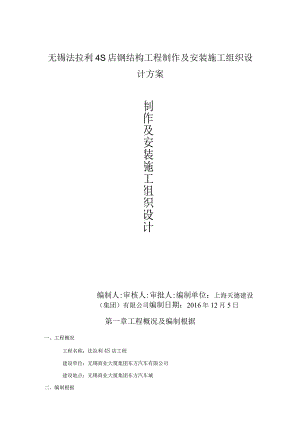

无锡法拉利4S店钢结构工程制作及安装施工组织设计方案.docx

无锡法拉利4S店钢结构工程制作及安装施工组织设计方案制作及安装施工组织设计编制人:审核人:审批人:编制单位：上海天德建设（集团）有限公司编制日期：2016年12月5日第一章工程概况及编制根据一、工程概况工程名称：法拉利4S店工程建设单位：无锡商业大厦集团东方汽车有限公司建设地点：无锡商业大厦集团东方汽车城二、编制根据一)合同文件及资料1、根据无锡法拉利4S店工程的招标文件。2、根据设计院的施工图。3、根据现场实地勘探所熟悉的工程建设所在地的情况。4、我方在承建同类型项目所积存的施工管理经验。二)管理制度1、技术标准与工程施工及验收规范有效性确认一施工承包方；2、施工承包方ISO-9001(2000版)贯标程序文件及管理规定;3、现场施工管理综合考评实施细则一施工承包方；4、作业指导书一施工承包方；三、施工验收规范及工程质量一)施工验收规范，【本工程要紧使用的技术规范(规程)】1、测量规范(GB50026-93)2、钢结构工程施工质量验收规范(GB50205-2002)3、建筑装饰装修施工验收规范(GB50210-2002)4、建筑防腐蚀工程施工及验收规范(GB502121-2002)5、施工现场临时用电安全技术规范(JGJ46-88)6、建筑装饰装修工程质量验收规范(GB50210-2001)二)工程质量检验评定标准1、钢结构工程施工验收规范(GB50205-200I)2、工业安装工程质量检验评定统一标准(GB50205-94)3、建筑工程施工质量检验统一标准(GB50300-2001)4、建筑工程质量检验评定标准(GBJ301-88)5、工程测量成果检查验收与质量评定标准（YB9008-98）第二章工程总体设想一、施工总平面布置及管理根据法拉利4S店提供的总图，结合施工现场勘探，结合安排施工、办公及生活区域，以满足施工需要、缩紧施工用地为原则，按标化工地管理模式进行施工平面布置，做到整齐、整洁，有利文明施工、安全施工等为前提，充分利用场地现有条件，科学、合理地进行施工总平面图的位置。一）布置原则1、根据建筑施工标准化管理的有关规定与施工现场的有利条件，将施工生产区、办公区生活区分开设置，形成相对独立的施工生产、办公、生活环境；2、实施封闭施工，围绕基础施工，在有条件位置浇筑碎施工便道，以便施工机械布置、材料运输。并用L8米高围护板作施工围护将施工生产区域与其他区域隔离。二）施工总平面布置施工总平面布置是施工组织的直观反映，在进行施工总平面布置时，按照初步设计要求沿将来形成正式道路的地方修建临时施工道路，便于材料、构件运输进场与供应。1、现场施工围护、大门设置现场施工根据施工现场标准化管理的要求，利用1.8米围护板作施工围护将施工生产区域与其他区域隔离。施工大门设置原则上结合施工现场实际情况，大门位置见平面布置图，并在大门旁设警卫室。在要紧出入口设置七牌两图宣传牌,并按标准化管理的要求，设置标志旗杆，以表达我方施工管理形象，在IS0-9001（2000版）质量体系的指导下，全面实现施工现场标准化管理的目标。2、现场道路按照业主提供的总图，沿现场周围修筑一条施工主便道，临时道路的宽度为6米。其路面标高应比设计的道路基层高度略低，对施工期间的道路由专人负责管理，随时进行整修，严禁任何设备与材料在施工期间占用道路。3、供水现场施工用水根据业主指定的市政自来水接口接水管后，使用埋地敷设的形式分别接至各要紧用水区域。现场施工用水的主干管使用Dg50的镀锌钢管沿现场四周布设，生产用的支管使用Dg20焊接钢管接至各用水点，生活用水管使用Dg20的镀锌钢管。在各支管驳接口均应安装阀门，注意日常的节约用水与保持施工现场的干燥。给水管的具体布置详见临时用水、电平面布置图。4、供电根据业主提供的供电点引入施工现场临时配电间，再根据具体施工用电量的大小，使用埋地、沿墙架空敷设的形式分别敷设至各要紧施工用电点。施工现场实行分级配电，施工区与办公区用电应分开敷设。地面设置配电箱,再分发至用电处。根据工程负荷情况，安排分配原则。各配电箱设置重复接地装置，保障施工现场安全用电。在施工区域内分别设置铜灯（IOKVA）,用48钢管搭设固定灯架，解决现场夜间施工照明。5、办公、生产设施本工程施工工期要求相对较紧，施工区又远离市中心，故在安排施工现场临时办公设施时，务必同时安排施工现场临时生活设施，以解决施工人员日常工作、生活之需要，利于工程施工的顺利进行。6、施工临时设施根据施工生产的需要，在施工区域内分别设置施工现场仓库、危险品仓库实验室等。为贯彻ISO-9001（2000版）质量体系，分别建立钢构件堆场，同时实施定置挂牌管理，具体布置详见临时设施平面布置图。7、消防设施布置施工现场各要紧点与大门警卫室配置适量的普通泡沫灭火器，临时办公室配置4只泡沫灭火器为宜，在易燃物品堆放处、仓库与要紧施工区域应设置明显的防火标志与配置相应灭火器具。灭火器材等由施工现场防火消防员构成消防组定期检查与保管。三）现场平面管理计划的制定施工平面科学管理的关键是科学的规范与周密全面的具体计划，围绕工程进度计划的实施，形成机械、劳动力、材料进场、布设、退场的计划，以确保工程进度。以充分、均衡地利用现有的场地为目标，制定出切合实际情况的管理实施计划。根据本工程建设的特殊性，平面管理务必坚决服从建设单位对项目建设的总体要求，并根据建设单位的具体安排，将平面管理计划及时输入电脑，同时进行动态调整管理。四）平面管理计划的实施根据工程进度的实施调整情况，分阶段公布平面管理实施细则，包含时间计划、责任人、执行、奖罚条例。计划执行中，不定期召开调度会，经充分协调、研究后，公布计划调整书。工程综合管理科负责组织阶段性与不定期检查监督，确保平面管理计划的实施。1、道路管理重点：场内道路有序安排使用等；2、现场管理重点：料具定制管理、机械的进退场计划、排水系统畅通、安全用电、场内环境卫生。3、场外管理重点：场外环境卫生、安全用电、场外交通配合等。第三章现场施工管理机构设置及人员配备我方将在接到业主或者现场监理工程师的进场通知的当天进场，全面履行工程合同范围内的施工及管理任务，在工程项目建设过程中全面推行项目法管理责任制，以确保整个工程在施工全过程中具有连贯性，从而为工程施工的全面管理、协调、操纵制造有利条件。我方的现场管理机构严格按照建设部要求，实施项目经理负责制的管理模式,在具备常规的工程管理要素外,项目经理是工程进度、质量、安全、文明、成本的第一责任人,代表公司行使一切法定责任。为此，我方特建立无锡法拉利4S店工程项目部，本着我方的质量方针及该工程的质量目标竭诚为业主服务。力争做到：“施工准备阶段为业主着想、施工阶段对业主负责、工程交工让业主满意”的行为准则。高效、奉献、快速、优质、安全、文明地完成本工程施工任务。一、现场施工管理机构设置现场组织机构框架图二、要紧施工管理人员职责一）项目经理作为工程进度、质量、安全、成本第一的责任人全面策划、负责管理本工程的施工运作，实现质量、安全的目标，执行我方质量认证的质量手册、程序文件与管理规定。确保工程项目的顺利完成。决定管理的资源、人员的配备，代表我方全权负责施工资金的运作。操纵工地成本、合理调配、使用项目资金。作好项目管理人员的人事管理工作。二）项目副经理全面策划、组织施工现场的各项生产活动，合理调配劳动力、机械设备、材料等资源。负责安全生产管理体系的工作与施工项目的审查管理与组织活动，严格操纵按施工方案及施工规范要求组织生产。负责施工现场的标准化管理，争创文明工地称号。三）项目工程师全面负责工程项目技术、质量的生产要素，具体策划、指导工程仪器的使用与管理工作。大力推广新技术、新工艺、新材料，处理工程施工中各类技术问题，负责项目质量管理组织体系的工作。全面负责组织施工组织设计、施工技术方案等的编制与审核工作。三、施工管理职能部门职责一）计划财务具体负责项目总包与分包合同的管理，负责工程合同变更。组织劳动力按计划要求及时进场，并对进场人员的技术素养与认输进行操纵核算。负责编制月度验工报表，按合同规定负责工程项目的资金到位。负责项目成本核算、操纵工作。二）监控管理按公司质量文件与合同要求量评定，实施施工全过程的质量操纵与检查、监督工作。督促、检查确保项目质量务必的规范、标准、规程、制度等的配备，并在项目中贯彻实施。负责对分部、分项及最终产品的检验与参加最总产品质工作，独立行使施工过程中的质量监督否决权。参与编制项目质量管理计划，制定全过程质量操纵检验计划，实施过程检验与试验操纵管理,确保施工全过程质量活动得到有效操纵，对试验设备、计量器具与检测与试验状态进行管理。负责各类质量记录资料的填写、收集、立卷工作。完成与工程项目有关的试验工作。三）工程管理合理调配机具、物料、劳动力资源，使工程建设按工程施工总进度计划进行。严格按照施工技术方案、施工规范组织施工生产活动。同一规划、实施工地标准化管理。具体实施工程核算、统计工作。负责项目施工的技术管理工作，完成现场验收、检查。在项目工程师领导下，具体编制检查施工方案，并检查督促实施。解决施工现场出现的技术问题，同意设计、监理等技术单位对工程施工技术所提出的合理化建议。完成与项目有关的计量、测量工作与技术资料编制工作。四）材料设备按设计技术资料与施工规范要求，提供合格的材料与设备。无质保文件与不符合技术规范指标的设备、材料不得投入工地使用。强化原材料、设备、机具的科学规范管理工作。五）综合管理进展项目的基础管理与公共关系工作。负责项目的安全生产、保卫、后勤等生产保障工作。负责工地现场文明施工的具体工作。负责组织对项目管理人员及特殊工种质量、安全教育与专业培训管理。负责施工技术资料的操纵与管理文件的管理工作。第四章施工进度计划及保证措施一、施工总进度计划的安排根据业主提出的工期要求，针对无锡法拉利4S店钢结构工程制作安装，务必合理安排施工周期，这样才能确保工期内保质保量完成任务。二、保证措施一）组织保证措施1、使用承包责任制，保工期、保质量、保安全、保文明，高速、优质的完成施工生产任务。2、安排好后勤工作，让参战中书进行轮班作业；3、每月的工程报量务必执行做到“四同步”（质量记录、工程进度计划、质量评定表、设备材料合格证书）否则不算该节点的完成；4、务必严格执行按ISO的程序文件、管理规定等规程，使工程施工有序的、科学的进行，操纵各项生产要素。二）科学保证措施1、按照设计院提供的施工图实物工程量，编制科学的总工期操纵计划与施工网络进度计划，按流水作业的要求，均衡各施工阶段的施工生产任务。施工中合理使用现有的施工现场，尽可能扩大安全作业面，科学、合理地安排施工工序流程,优化施工工艺。根据操纵计划，编制全面的各施工区域作业计划，安排施工生产;2、有针对性地组织有关施工管理人员、施工技术人员与要紧技术工人熟悉施工图、熟悉生产工艺，学习有关施工技术规范与施工验收规范；3、根据工程施工的具体要求，有计划的安排有关技术工人进行岗位培训；4、有计划地组织全体员工学习有关施工质量、安全、文明法规与规定。三）技术保证措施1、充分利用公司机械资源，增加机械化施工程度，培植足够的机械；2、测量工序明确专门的测量工程师，管理测量工作，采育有效的措施，确保工程测量定位轴线、钢立柱地脚螺栓定位100%合格，有利促进工程施工进度的加快；3、测量是工程进度的前提，每个要紧工序，关键节点，务必达到优良，才能保证进度的开展，没有质量就没有进度；4、成立以项目工程师为首的技术保证体系，进口策划、决策现场施工中与遇到的技术问题。四）抓关键路线1、据施工现场的实际情况，即使挑战施工总进度操纵计划，确保计划工期实施;2、工程施工计划的关键路线，关键路线内的工作节点毫不放松，千方百计按时完成；3、关键路线的工序，应不惜工本地在技术、资金、施工力量上给予最大的保证。五）材料、设备供应保证措施1、及时编制材料、设备供应计划2、畅通采购渠道，开拓采购渠道，及时反馈采购信息；3、要紧材料订购前，应通过现场监理工程师书面确认；4、确保进场的工程材料务必具有合格证或者质保书，并按有关规定与要求及时送有关检验部门进行复检；5、对所有进场的设备、仪器进行检测，确保设备、仪器的正常使用与运行。第五章要紧分部工程施工方案一、测量工程一）工程测量工程测量作业施工前，应对建设单位提供的原始记录进行校核，确认无误后，方可进行工程测量施工作业。工程测量要紧包含：轴线的平面放样定位、基础的放样定位、结构施工的定位及垂直测量等。一）结构安装测量结构安装前，应根据厂房操纵网堆积出竣工测量成果进行复测检查，其复测精度不得低于原测精度。基础分期分批交工时，应对后交工的基础与先交工的基础进行连测，以保证轴线正确。1、柱子安装测量柱子安装之后，应满足下列要求：柱顶高程务必等于它的设计高程；柱脚中心线务必对准柱列中心线；柱身务必竖直，具体做法如下：1) 吊装前，应根据轴线操纵桩把定位先测到基础顶面上，并用墨线标明；2) 柱脚固定为预埋螺栓式时，应根据不一致的柱长配置相应厚度的钢垫板。3) 柱子竖直校正时，柱子的上下中心标志点务必在同一垂直面内，仪器距柱子的距离宜不小于柱高的L5倍，仪器偏离柱子中心线不得大于3米；当柱子的上下中心标志点不在同一垂直面内时，仪器就务必安置在柱子中心延长线上，在实际操作中往往是把数根柱子竖起来，然后进行校正。4) 柱子安装测量允差见下表柱子安装测量同意偏差项目同意偏差(mm)钢柱支承面标高+1钢柱土0标高检查±2柱子垂直高0.3H/1000且W72、钢梁安装1) 在现场作好大梁的拼接，并作好校正工作。2) 吊装前，先进行试吊以确定吊点位置。钢梁起吊离地50Cnl左右时，检查无误，再继续起吊。3) 安装第一槁钢梁时，在松开吊钩前，做初步校正，对准钢梁基座中心与定位轴线就位，并调整钢梁垂直度，检查侧面弯曲。起吊前，根据现场实际结构形式推断，若有必要，须在起吊的每幅中间加固揽风绳，吊装就位固定好后方可松开吊钩。4) 第二幅钢梁同样吊装就位好后，不要松开吊钩，现场临时焊接钢梁固定，焊接钢梁是，应在确认相邻钢柱垂直度后焊接。5) 继续吊装其余大梁。6) 每日吊装完成后，应使用揽风绳做临时固定，防止夜间刮大风，否则第二天早上醒来发现的将是一批扭曲的构件。二、建筑工程一)彩钢板围护本工程屋面板彩钢板屋面。根据建筑结构图与建筑图进行配板、计算，列出加工清单，在工厂加工。用吊车将屋面板卸在屋面楝条上作临时固定，用人工铺设安装。（一）彩钢板运输与堆放管理1、彩钢板应有原材料出厂合格证，外观不应有变形、划痕、等缺陷，切应排板图标明彩钢板的板型编号、规格、块数等。玻璃在装卸过程中，应用专用吊具与尼龙绳起吊。在运输过程中应根据板的长度、重量选择合适的运输工具，车上应设置间距为3m且衬有橡胶垫的垫木与台架，并用尼龙绳或者白棕绳捆扎，固定在车上。2、彩钢板堆放时，场地应平整，并社有排水措施，板下使用垫枕木堆放，严禁将板直接堆放在地上，沿板的长度方向保持现坡度，防止积水。如现场暂不安装，应使用防雨措施。（二）彩钢板安装前钢结构的检查及施工准备工作1、屋面楝条全部安装焊接完毕后，才可进行屋面彩钢板的安装。2、彩钢板安装前，应实测并记录屋面沿长度、坡度方向的尺寸，钢屋面梁与楝条的尺寸应符合设计及规范要求，同意限差如下：楝条间距偏差W5mm,楝条扰度WL1000mm（L为柱距，单位：mm）,橡条端部高低差W5mm,橡条端部水平差W5m3、检查屋面楝条上是否有凸出物，若有应及时清除。4、检查墙面上的门窗洞口，出入口处墙梁是否安装牢固。根据排板图，核实彩钢压型板、连接件、堵头、挡水板、密封材料、自攻螺丝，屋脊板等规格数量。5、按计划运到现场，发现缺损部分，应返修整形补充整齐。6、坚持安装工程的安全措施、安全网、上下爬梯、起吊设备与彩钢板起吊作业位置等，确定准备工作就绪后方可施工。7、包边、泛水板应在屋面及墙面板安装完毕后，按实测尺寸进行制作加工。（三）屋面与墙面包角泛水施工1、包角泛水板应待屋面板安装完毕后，根据实测尺寸加工制作安装。2、铺板1）根据本工程施工区域与当地地区历年的气象资料中的主导风向，确定屋面彩钢板板铺设方向。板的铺设方向一定要逆着主导方向进行，切忌将板的方向铺反。2）檐口处板端务必对齐成一直线，可使用拉线或者角钢卡尺操纵。3）所有板铺完后，检查安装平整度。4）安装檐口堵头机与屋脊堵头板、挡水板。3、安装注意事项1）彩钢板板安装宜逆主导风向安装。2）固定支架可先分段全部安装与楝条上，然后再安装玻璃板，要求放线准确。3）支架安装应符合设计要求，并经检查合格后，方可安装彩钢板。4）安装时应防止屋檐处设备与人员坠落。5）对安装完毕的屋面进行清理检查，并用手动胶水咬未咬紧的部位。6）施工时，应防止压下彩钢板时，防止彩钢板移位。7）屋脊泛水板等导型板与彩钢板压型板搭接缝及导型板之间搭接缝应填满密封胶。8） 彩钢板安装合格后，能够按施工顺序安装泛水板，屋脊堵头板等。9） 屋面板未固定时，施工人员不得踏屋面板边缘，施工人员尽量站在楝条位置上操作，屋面彩钢板跨中不得集中站人，不得随意堆放重物。10） 施工人员应穿软底鞋，出入口及经常走动部位应铺木板。三、钢结构工程基于我公司现有的实际情况，要紧钢结构件的加工制作将有钢结构工程管理部负责在工厂进行制造。钢结构工程管理部拥有高大、宽敞、布置合理的生产厂房，能满足各类大型钢结构件的加工制作。具有充裕的施工周转场地，能进行各类大型钢结构件的预拼装、组装。具有完整的先进的钢构件加工制作的专业设备，能保证钢构件的流水作业。一）钢结构制作（一）钢梁制作工艺流程发运(三)要紧的施工工艺进入车间施工用的钢材料应妥置，使之平整，无弯(扭)曲变形，否则应进行矫正，矫正使用机械或者火焰矫正，一则能使钢材平整、平直，二则能使钢材的内应力均匀释放，给后道工序打下好的基础。钢材矫正后的同意偏差(mm)项目允差图例钢板的局部平面度t14t>141.51.01、放样D放样、施工、验收所使用的量值器具，务必是经公司计量部门检定的在有效期内的计量器具，并贴标修正值后才能使用，使用时的标准测定拉力为5kg。2) 放样作业要根据施工详图进行，在放样过程中，务必认真核对图纸，并加放焊接的收缩余量与铳削的加工余量。3) 放样划线时应清晰标明装配标记，钻孔标记、加强板的位置方向，倾斜标记，其他配合标记与中心线、基准线及检验线，必要时要制作样板。4) 关于有上拱度要求的H梁，腹板要在放样时画出，或者在组装前将腹板矫正拱度，起拱形式为圆弧起拱。5) 放样与样板(样杆)的同意偏差应符合：放样与样板(样杆)的同意偏差项目同意偏差平行线距离与分段尺寸+0.5mm对角线差1.Omm宽度、长度±0.5mm孔距÷0.5mm加工样板的角度±20,2、下料1) 下料前应先确认材料的材质、尺寸与规格，并按零件图、加工件清单及排版图进行。2) 下料时，翼、腹板长度方向须加放焊接收缩量与铳削余量。若长度方向须拼接，应在钢板拼接后再下料，拼接位置21米且WL/3,翼，腹板拼接缝的间距220Omnb并与钢板的轧制方向一致。3) 下料时，使用的钢板应平整且无损伤与其他超标缺陷，否则应进行矫正或者剔除，钢板下料时应除去10mm,的轧制边缘。4) 下料时，新划的切割线务必正确清晰，下料尺寸同意偏差±LOmm,对角线3.Ommo5) 下料后，按公司的质量管理的规定，做好材质标记的移植工作。3、 切割1) 切割原则上使用火焰自动切割或者NC切割，次要部位的零件能够使用火焰半自动切割或者手工切割。切割后，自由边缘务必进行打磨O2) 切割前，先检查钢材的规格、材质、质量是否符合要求，钢材表面的铁锈、污物等清除干净，气割后应清除熔渣与飞溅物。3) 气割应操纵在规范同意的偏差范围内。气割的同意偏差表项目同意偏差(mm)零件长度、宽度±3.0切割面平面度0.05t且42.0注：t为切割面厚度割纹深度0.2局部缺口深度1.04) 当达不到上述要求时，应用砂轮打磨，必要时可使用堆焊修磨，再用砂轮打磨平整，以保证切割断面的质量。4、 钻孔1) 首先要分清螺栓孔的分组，目的在于操纵必要的精度。(1)节点中连接板与一根构件相连的所有螺栓孔为一组。(2)对接接头在拼接板一侧的螺栓孔为一组。(3)在两相邻节点或者接头间的螺栓孔为一组。(4)受弯构件翼缘上的连接螺栓孔，每米长度范围内的螺栓孔为一组。2) 划线钻孔时，使用划针划出基准线与钻孔线，螺栓孔的孔心与孔周敲上五点梅花冲印，便于钻孔与检验。3) 钻出的孔应为圆柱状，并垂直于钢材的平面，钻孔孔径偏差为00.5mm,垂直度偏差不大于0.05t,且小于2.Omm,孔的边缘应光滑无毛刺。4)钢柱的螺栓孔同意偏差:序号名称项目同意偏差(mm)1单层钢柱柱底面到柱端与木行杆连接的最上一个安装孔的距离L15m±1.5L>15m±2.02单层钢柱连接同一构件的任意两组安装孔距离±2.03单层钢柱受力支托板表面到第一安装孔距离±1.04单层钢柱柱脚螺栓孔中心对柱中心的偏移±1.55、 钢梁拼装D钢梁拼装前，拼装人员务必熟悉施工图纸、加工工艺等有关技术要求，并检查拼装用的零件的编号、材质、尺寸、数量与加工精度等是否符合图纸与工艺的要求，确认有方可进行装配。2) 拼装用的平台与胎架应符合构件装配的精度要求，并具有足够的强度与刚度。3) 构件装配时，务必按照工艺流程进行，拼装前应先将焊缝两侧各501三范围内的铁锈、氧化铁皮、油污、水渍清除干净，要能显露出钢材的金属光泽。4) H型钢的翼板与腹板拼装，应在胎架或者组立机上进行，拼装后按焊接工艺进行焊接与矫正。5) 构件拼装完毕后，应进行自检与互检，最后提交质检人员检验与验收，在检验中若发现问题，应及时进行修复与纠正。6) 拼装的偏差应操纵在规范同意的偏差范围内。拼装的同意偏差表项目同意偏差mm图例对接高低差T/10且W2.0对接间隙a±1高度（三）±2.0中心偏移（e）±2.0垂直度（）b/100且W2.0装配间隙A1.57) 钢梁外形尺寸的同意偏差:钢梁外形尺寸的同意偏差项目同意偏差图例梁长度（L）I2500,±3.0两端孔距离（LD+3.0端部高度（h）±2.0节点板间距L2L3±2.0上翼面至螺孔中心距d±2.0拱度（e）设计要求起拱±L5000设计未要求起拱0,+10侧弯fL2000,3.0扭曲h250,8.0端面倾斜k2.0二）钢结构安装（一）要紧的工程流程（二）要紧施工工艺1、钢构件的清点与检查1） 按清单清点构件的数量，确认交货的构件数或者包装箱数。2） 检查交付时的构件或者包装箱是否因运输搬（吊）运产生破坏、丢失或者被污染。3） 关于特殊的构件或者物资，必要时，会同甲方、监理、生产厂商共同参与开箱清点、检查并确认。4） 检查交付的构件或者包装箱是否满足了交付的进度，交货的状态、交货条件等要求。5） 对构件的重要几何尺寸进行复验检查，以明确构件是否符合安装条件，防止安装过程中由于构件的缺陷而影响施工的进度、质量。2、土建基础、构件资料检查D在基础复测、构件安装前，要认真复核上道工序移交的各项质量保证资料。2）关于收到的各项质量保证资料，要认真检查其是否有缺陷、缺签名、盖章、缺日期等。3）认真检查有关材料、成品、半成品的质量、检验报告、材质证明书、试验报告、产品合格证等。3、基础复测交接D测应根据上道工序提交的资料数据进行。2）复测基础的外形尺寸、预埋件的预埋尺寸、预留孔的尺寸、平整度及标高。3）复测预埋螺栓组的纵横轴线及螺杆的垂直度，螺顶的标高。4）复测基础的纵横轴线及原始水准点。4、修整、确定纵、横基准轴线1）土建基础经复测合格后，为保证钢构件安装的正确性，还需会同设计、甲方、监理部门，进行安装用的基准纵、横轴线的修整与确认。2）经确认后的基准纵、横轴线，要做永久性设置，以便以后的复测检验、验收工作之用。3）一经确认基准纵、横轴线，以后的放线工作都要从此二线开始，以避免累积误差而造成超标偏差。5、吊装就位1） 钢结构件的安装可使用单件吊装、多件吊装、整体吊装、整体提升（气升、群杆等）、高空滑移、高空散装法；安装顺序可由上而下、自上而下、由里向外、由外及里、中分两边、基准组元等。2） 构件在吊装前应选择正确的吊点，特别是细长比大的、跨度大的、整体吊装的构件，其吊点一定要经计算确定。3） 构件在吊装中，不得强迫就位与校正，压杆部位不得出现杆件弯曲现象。4） 钢结构厂房的吊装，应使用基准单元组合法。5） 钢立柱垂直度测量时的温差操纵：（1）时段的选择可在早上或者晚上（无阳光照射为佳）时进行调整测量。（2）确立唯一标准柱，先于无温差时安装，将其垂直度偏差调校到±0,在校正其他钢柱时.，以上述标准柱的垂直度为准进行复校，使其垂直度数值、倾斜方向与标准柱相一致。（3）可利用温差位移值公式进行位移计算，以此校正柱端位移的大小、方向。（4）分清钢柱是原先的弯曲还是由于受到阳光照射，冷热不均而产生的弯曲，以防不必要的调整。6） 标准柱的垂直度校正（1）在标准柱的基础轴线上向X与y轴方向引出等距离的补偿线，二根补偿线的交点即该标准柱的基准点。（2）在待校正的标准柱顶部设置半透明的校正靶标（上有靶心与靶环），靶标供垂直激光仪光点投射用，靶心的位置与基础的基准点设置要求相同。（3）将精度为1/200000的垂直激光经纬仪安置在第一节标准柱旁的操作平台上，使垂直激光经纬仪与基础的基准点保持在同一铅垂线上，然后把垂直激光经纬仪向上投射到顶靶标上。（4）为了消除仪器与操作等因素造成的误差，应依次把垂直激光经纬仪旋转90°,并在靶标上分别测出四个光点，连接四点得出它的交点，该交点即为消除误差后的测点。把垂直激光经纬仪光束调整到消除误差的测点位置，接着即可校正标准柱，使柱顶的靶心与测点吻合，则此根标准柱校正即告完成。（5）标准柱的垂直度校正通常可使用钢丝绳缆索（只适宜于跨内柱）、千斤顶、钢楔与手拉葫芦进行。7） 柱间支撑安装柱间支撑安装前，复核与复校钢柱的垂直度，待达到验收标准后，随即安装与固定柱间支撑，使其形成刚性排架，减少竖向构件安装过程中的累计误差。焊接柱间支撑时，应严密观察与校正柱子的垂直度变化情况，防止柱子发生永久性的超验收标准的误差出现。8） 钢屋架吊装与校正（1）吊装时对柱子横向进行复测与复校。（2）吊点的选择应保证：屋架的平面刚度；屋架的重心位于吊点的连线之下；屋架下弦处于受拉状态。（3）吊装使用千斤捆扎法（使用护角器覆盖棱角处），千斤的安全系数取10倍。（4）吊装就位后，在屋架下部设置安全网。（5）钢屋架吊装到位后，第一根与第二根及以后的屋架用临时固定支撑来进行校正，屋架临时固定支撑要紧放置在屋脊与檐沟处。（6）钢屋架校正方法为用经纬仪校正屋架上弦二端与中央夹三把标尺，待三把标尺的定长刻度在同一直线上，则屋架垂直度校正完毕。（7）钢屋架校正完毕，拧紧屋架临时固定支撑二端螺杆与屋架二端搁置处的螺栓，随即安装屋架永久性支撑系统。四）钢结构除锈与涂装（一）构件表面除锈涂装前钢构件表面的除锈质量是确保漆膜防腐蚀效果与保护寿命的关键因素。因此钢构件表面处理的质量操纵是防腐涂层的最关健环节。涂装前钢材表面处理，亦称除锈。它不仅是指除去钢材表面的污垢、油脂、铁锈、氧气皮、焊渣或者已失效的旧漆膜的清除程度，即清洁度，还包含除锈后钢材表面所形成合适的“粗糙度”。1、钢材表面处理方法的选择钢材表面的处理可按不一致的方法分类。按除锈顺序可分为一次除锈与二次除锈；按工艺阶段可分为车间原材料预处分、分段除锈、整体除锈；按除锈方式可分为喷射除锈、动力工具除锈、手工敲铲除锈等方法。本工程钢结构件使用喷射抛丸除锈，除锈等级至少达到Sa2.5级。钢材表面处理的方法与质量等级见下表：对比标准等处处理手段与达到要求级理方法SSPC.USASISSa1喷射或者抛丸喷（抛）棱角砂、铁丸、断丝与混合磨料轻度除锈只除支疏松轧制氧化皮、锈与附着物SSPC-SP.1()Sa1清扫级Sa2完全除锈轧制氧化皮、锈与附着物几乎除去，至少有2/3面积无任何可见残留物SSPC-SP.6Sa2工业级Sa2.5非常完全除锈轧制氧化皮、锈与附着物残留在钢材表面的痕迹已是点状或者条状的轻微污痕,至少有95%面积无任何可见残留物SSPC-SP.1OSa22/1接近出白级Sa3除锈到出白表面上轧制氧化皮、锈与附着物都完全除去，具有均匀多点光泽SSPC-SP.5Sa3出白级St2手1：与使用铲刀、钢丝刷无可见油脂与污垢，无附着不牢的氧化皮、铁锈与油漆涂层等附着物SP.2St2St3动力工具机械钢丝刷、砂轮等无可见油脂与污垢，无附着不牢的氧化皮、铁锈与油漆涂层等附着物除锈比St2更为完全，底材显露部分的表面应具有金属光泽SP.3St3SFlBFlCFl火焰火焰加热作业后以动力钢丝刷清除加热后附着在钢材表面的产物无氧化皮、铁锈、油漆涂层等附着物及任何残留物的痕迹、应仅表面变色SP.32、钢材表面粗糙度的操纵1）钢材表面合适的粗糙度有利于漆膜保护性能的提高。但是粗糙度太大或者太小都是不利于漆膜的保护性能。粗糙度太大如漆膜用量一定时，则会造成漆膜厚度分布的不均匀，特别是在洪峰处的漆膜厚度分布的不均匀，特别是在洪峰处的漆膜厚度往往低于设计要求，引起早期的锈蚀。2）在较深的波谷凹坑内截留住气泡，将成为漆膜起泡的根源。粗糙度太小，不利于附着力的提高。3）为了确保漆膜的保护性能，对钢材的表面粗糙度有所限制。关于常用涂料而言，合适的粗糙度范围以3075UM为宜，最大粗糙度值不宜超过IOoUM。4）表面粗糙度的大小取决于磨料粒度的大小，并对粗糙度影响较大。因此，在钢材表面处理时务必对不一致的材质，不一致的表面处理要求，制定合适的工艺参数，并加以质量操纵。（二）钢构件涂装施工质量好坏直接影响涂层效果与使用寿命。人们常说：“三分材料，七分施工”涂料是半成品，务必通过施工涂装到钢构件表面，成膜后才能起到保护作用。因此，对涂装施工准备工作、施工环境条件、施工方法与施工质量务必加强质量操纵。1、涂装施工准备工作的质量操纵D开桶：开桶前，首先应将桶外的灰尘、杂物除尽，以免其混入油漆桶内。同时对涂料的名称、型号与颜色进行检查，是否与设计或者选用的要求相符合，检查制造日期，是否超过贮存期，凡不符合的应另行研究处理。开桶后，若发现有结皮现象，应将漆皮全部取出，而不能将漆皮捣碎混入漆中，以免影响质量。2）搅拌：由于油漆中各成分比重的不一致，有的会出现沉淀现象。因此在使用前，务必将桶内的油漆与沉淀全部搅拌均匀后才可使用。3）配比：双组分的涂料，在使用前务必严格按照说明书所规定的比例来混合。双组分涂料一旦配比混合后，就务必在规定的时间内用完，因此在施工时务必操纵好用量，以免产生浪费。4）熟化：双组分涂料有其熟化时间，要求将两组分混合搅拌均匀后，过一定熟化时间才能使用，对此应引起注意，以保证施工性能与漆膜的性能。5）稀释：通常涂料产品在出厂时，已将粘度调节到适宜于施工要求的粘度范围内，开桶后经搅拌即可使用，但由于贮存条件、施工方法、作业环境、气温高低等不一致情况的影响，在使用时，有的时候需要稀释剂来调整粘度。施工时应对选用的稀释剂牌号及使用稀释剂的最大用量进行操纵，否则会造成涂料的报废或者性能下降影响质量。6）过滤：涂料在使用前，通常都要过过滤。将涂料中可能产生的或者混入的固体颗粒、漆皮或者其他杂物滤掉，以免这些杂物堵塞喷嘴及影响施工进度与漆膜的性能及外观。通常情况下，我们能够使用80120目的金属网或者尼龙丝筛进行过滤，以达到质量操纵的目的。2、施工环境条件的操纵1）工作场地：涂装工作尽可能在车间内进行，并应保持环境清洁与干燥，以防止已处理的涂件表面与已涂装好的任何表面被灰尘、水滴、油脂、焊接飞溅或者其他脏物粘附在其上面而影响质量。2）环境温度：进行施工时环境温度通常可操纵在538度之间。这是由于在气温低于5度的条件下，环氧类化学固化型涂料的固化反应已经停止，因而不能施工,但关于底材表面无霜条件下也能干燥的氯化橡胶类涂料，温度操纵可按涂料使用说明放到O度下列；另外，当气温为30度以上的温度条件下施工，溶剂挥发很快，在无气喷涂时，油漆内的容剂在喷嘴与被涂构件之间大量挥发而发生干喷的现象，因此，需增大合适的稀释剂用量，直至不出现干喷现象为止。但过大量又不利于操纵涂层质量，因此，通常涂装温度不受其限制，其温度操纵应按使用说明书要求进行。3）相对温度：涂装施工通常应操纵相对温度在85%下列，也能够操纵钢构件表面温度高于露点温度（露点是空气中水蒸汽开始凝聚成露水时的温度点，其与空气温度与相对温度有关）3度下列的条件进行。3、其它质量操纵1）钢材表面进行处理达到清洁度后，通常应在46h内涂第一道底漆。涂装前钢材表面不容再有锈蚀，否则应重新除锈，同时处理后表面沾上油迹或者污垢后，应用溶剂清洗后，方可涂装。2）涂装4h内严防雨淋。当使用无气喷涂时，风力超过5级时，不宜喷涂。3）对钢构件需在工地现场进行焊接的部位，应按标准留出大于3050MM的焊接特殊要求的宽度不涂刷环氧富辛车间防锈底漆。4）应按不一致涂料说明严格操纵层间最短时间，保证涂料的干燥时间，避免产生针孔质量问题。4、施工方法的质量操纵防腐涂料装方法通常有浸涂、手刷、滚刷与喷漆等。其中使用高压、无气喷涂具有功率高，涂料缺失少，一次涂层厚的优点，在涂装时应优先考虑选用之。在涂刷过程中的顺序应至上而下，从左到右，先里后外，先难后易，纵横交错地进行涂刷。5、施工质量的操纵D涂层（漆膜）厚度的操纵：为了使
