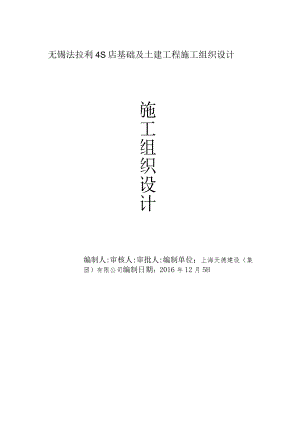

无锡法拉利4S店基础及土建工程施工组织设计.docx

无锡法拉利4S店基础及土建工程施工组织设计施工组织设计编制人:审核人:审批人:编制单位：上海天德建设（集团）有限公司编制日期：2016年12月5H施工组织设计目录一、施工组织设计编制说明3二、工程概3三、施工部暑4四、施工进度计划6五、施工平面布置9六、基础工程施工方案9七、土方回填26八、填充墙砌筑27九、楼地面施工28十、室内墙面抹灰27十一、安装工程27十二、保证工程质量的技术措施35十三、质量体系操纵措施37十四、冬季施工技术措施38十五、保证工程安全的要紧技术措施40十六、文明施工标化管理措施44十七、施工机械设备一览表47十八、项目管理组织与项目目标操纵措施48一、施工组织设计编制说明无锡法拉利4S店工程施工组织是根据下列图纸、文件、工程法规、质量检验评定标准与施工现场观察、及本公司设备配置与各项管理标准，经认真研究编制而成。(1)江苏华电工程设计院有限公司设计建筑施工图、结构施工图。(2)施工现场踏勘。(3)现行建筑施工规范及国家有关文件、法规、要紧有：a、建筑结构可靠度设计统一标准(GB50068-2001)；b、建筑结构荷载规范(GB50009-2001)(2006版)；c、混凝土结构设计规范(GB50010-2010)；d、建筑抗震设计规范(GB50011-2010)；e、砌体结构设计规范(GB50003-2001)；f、建筑地基处理技术规范(JGJ79-2002)；g、建筑地基基础设计规范(GB50007-2002)；h、建筑工程抗震设防分类标准(GB50223-2008)；i、湿陷性黄土地区建筑规范(GB50025-2004)o二、工程概况无锡龙骏行汽车销售服务有限公司法拉利4S店工程位于无锡市新吴区市区无锡商业大厦集团东方汽车城内，由汽车展示厅、办公区与维修车间三部分构成。总建筑面积5552.7疔，地面以上2层，建筑高度12.42u本工程基础形式为混凝土独立基础，维修车间与办公区主体结构为轻钢结构，一层楼面使用钢承板现浇混凝土。本工程基础土建施工工期要求紧，施工计划预期2017年1月底完工。后期土建工程根据轻钢结构进度另行计划。三、施工组织与施工部署本工程施工组织计划在确保完成业主进度要求的前提下，做到合理科学统筹安排，在现有的施工场地内、规划临时设施、电源、水源、运输道路规划等，做好科学管理，统筹安排，是编制与实施本项目施工组织设计的关键。3.1施工组织3.1.1施工组织上推行项目法施工的管理模式.由公司选派有较强施工管理经验，并具有高度责任性的工程管理人员构成施工管理项目部，抽调具有丰富施工经验的施工班组承担施工作业任务，确保工程质量与目标工期的实现，为建设单位提供良好的施工服务。3.L2项目经理部下设办公室、施工组、技术、质安组、材料供应组、工程核算组与后勤保卫组六个职能部门，对施工工期、质量、安全、文明施工等进行全方位、全过程的协调、操纵。3.L3项目作业层以各工种班组为主体，选派操作技术精良，能吃苦耐劳的生产班组进场施工，遵守各项规章制度，严格遵守施工操作规程，熟悉并执行质量检验标准，为保证工程质量与进度奠定基础。3.L4项目经理部在公司的直接领导下，精心组织施工，认真解决施工技术难题，联系协调建设、设计、施工、监理等单位的工作，保障工程顺利进展,操纵好工程质量。3.L5建立健全项目部各组室、各岗位职能人员重任制，以责任制制约人的行为。以工作质量保证工程质量，实行全面质量管理。3.L6公司将保证对该工程的资金、施工机械、周转材料的供应，确保工程质量优质、安全、按期完成。3.L7公司在要求项目部、施工、质安、日检日查的基础上采取不定期抽查与定期月检的方法来操纵与把握工程质量、安全、文明施工与工期，针对检查、巡查、抽查所发现的问题，积极协调有关工种、部门、上级主管及时协调、解决，确保创优施工顺利进行。3.2施工部署3.2.1施工准备(1)公司总工程师、技术部、项目部组织施工技术人员进行有关资料与图纸的学习熟悉，全面熟悉工程的结构特点，并及时组织图纸内审、参与图纸会审，对施工班组进行全面的书面分部分项工程施工图的技术交底工作。(2)编制与落实施工材料、采供计划、机具进场计划。并对供应方的材料进行质量、信誉评估。(3)根据施工现场平面布置图与市文明施工标化管理要求，搭设好办公、生产、生活临时设施，并积极制造条件。(4)根据建设方提供的水准点，定位位置做好标高及轴线的引测与保护工作。(5)施工水源：根据建设方提供的总水源，使用D25镀锌管作为管线，用D20管线绕建筑物作环状布置。(6)施工用电根据建设方提供的施工用电的变配电设备，按建设部颁发的JGJ59-99新标准要求布设施工用电，设置TN-S系统线路，做到三级配电两级保护要求。3. 2.2施工队伍组织：根据我公司施工队伍的组织形式，对本工程实施专业施工队伍施工，突出专业化施工。4. 2.3施工管理组织：为了全面系统地抓好本工程的质量、安全、进度、文明施工的管理，确保工程质量等级优良，确保安全生产、文明施工标准化工地，争创公司“标化”样板工地与确保工期的提早并交付使用。进一步提高我公司的信誉与知名度，经公司研究决定，本工程由公司统一领导，由李志好同志担任项目经理,构成项目经理部,抽调具有丰富施工经验的施工班组承担施工作业任务。四、施工总进度计划4.1 施工计划指导思想我公司作为法拉利4S店工程施工企业，在各个施工阶段统筹协调专业施工班组，统一安排施工进度，组织交叉施工，相互制造工作条件，因此本计划着眼于从全局出发，注重整体效果，统筹安排土建与安装工程各分项工程施工与程序与工期计划，以满足业主的工期与质量要求，早日发挥投资效益。4.2 施工总进度计划我公司在安排本工程进度计划时，根据公司的实力，本工程施工工期确定为2017年1月底完工。4.3 施工进度计划管理4. 3.1编制切实可行的阶段目标计划。4.3. 2搞好施工图会审与技术签证，做到技术领先。4.3.3 根据工期目标抓好劳动力、材料供应与设备配置三要素。4.3.4 狠抓工程质量管理，要求做到工程完成一项，质量达标一项。5. 3.5抓好各个工序的衔接。4.3.6坚持每天一次碰头会，每周一次协调会制度，即时解决施工过程中发生的各类问题。4.3.7加强季节性工作管理，对冬、雨季施工要求要求切实可行的相应措施。4.3.8抓好安全工作，消灭重大安全事故，保证安全施工畅云无阻。4.3.9结合工程阶段目标，开展劳动竞赛活动。施工进度计划管理流程图4.4保证工程进度技术措施为确保工程按合同工期如期竣工并付使用，我公司决心发挥机械设备与管理力量的优势,使用先进的管理方法,加强土建与专业队伍的交叉配合,从而加快施工进度，缩短工期，同时把该工程列入重点创优工程来抓，为此采取下列要紧措施：（1）加强现场管理、机械计划管理与我公司监督管理力度，由项目部编制切实可行的施工计划。由项目经理亲自抓，亲自检查落实情况。（2）充分合理调动有财务、物力、机械与劳动力的各类积极因素，确保施工作业面获得全面铺开。（3）本工程在施工过程中实行承包责任制，职责分明，责任到人，工作量到班组，实行部位考核及质量评定，以分项工程来操纵进度，实现奖罚分明的制度，特别是施工后土方开挖、基础施工务必严格操纵，实行重奖重罚，鼓励与督促全体职工为工期指标的实现而更加努力地工作。（4）及时做好每道工序的验收工作，防止因工程质量造成返工、停工现象。合理安排夜间施工。定期检查机械设备运转情况,避免因机械故障造成停工、等工现象，确保工程顺利施工。五、施工现场总平面布置5、1施工现场布置施工用临电使用五线制，由工地西面变压器引出，使用地埋铺设方法。电线使用25mm2电缆接至施工区域。施工用水由工地西北侧现有水井引入。六、基础工程施工方案6、1基础工程施工流程测量定位放线一机械挖土一地基承载力试验-基础垫层放线一基础垫层独立基础、基础钢筋-独立基础支模-独立基础浇硅一柱支模一连梁钢筋、支模一予埋地脚螺栓一复核验收浇筑柱、连梁（翼缘部分除外）f拆除模板一砌基础砖墙f回填土。6、2基础工程施工方法6.2.1±方开挖：本工程使用钢筋於独立基础,混凝土基础底板下设100mm厚C15混凝土垫层,每边宽出基础边100mm,基础及基础梁为C30桂；基坑开挖后应进行基槽检验，基槽检验可用触探（或者袖珍贯入仪）等简便方法。当发现与勘察报告与设计文件不一致、或者遇到特殊情况时，务必会同勘察、施工、设计、建设监理单位共同协商研究处理。并在验槽前进行钎探、梅花点布孔，每平方米5孔，探孔深2.5m,钎探完毕通知地质勘察、建设单位、监理设计等有关部门共同验槽，验槽时应提交钎探等有关报告。基坑完工后基坑范围内用二八灰土回填，设计未注明的部位用素士回填。基坑回填土及设备基础、地面、散水等基础下的回填土,务必分层回填，每层厚度不大于25Omnb压实系数大于0.94。（一）地形地貌：（1）相对标高以原有测量点前展厅室内标高为基准点，取点为±0.00OBM点。原自然地坪与±0.000高差约0.5米，设计室外地坪-0.1500米。1、测量定位已完成。高程操纵点以南北路面处为工程±0.000m。下操纵点BMl为+LOOm2、为保证工程进度，现场临设同步进行施工。3、施工道路基本畅通，施工用临时用水、电同步进行。4、机械、劳动力已完成调配，现已进入施工现场。（二）施工准备：1、施工要求：1）标高水准点根据建设单位给定的高程点已引入施工区。2）熟悉施工图纸及地质情况，埋设好轴线操纵桩，熟悉地下管线情况，检查挖土及运输机械的准备情况，进行施工前技术质量与安全交底工作。3）制定土方开挖施工方案，安排工期计划。2、现场准备：1）进行定位放线，放出基坑开挖线与边坡线。2）落实基坑支护队伍，以便开挖与支护同时进行。（三）施工方案：1）施工工艺：测量定位，机械进场，土方开挖场内堆土，人工修边角，基底平整，基底钎探。2）施工流向：清理地表垃圾土并外运，先开挖基础，自东向西，自上而下，依次开挖，根据施工开挖线进行开挖。将土方倒运至基础北侧及东侧堆放，然后开挖工程基础土方，部分含水量合格的堆放土用于回填基础以外部分及房心回填，基础换填土使用外购土方，形成一个流水作业线，确保工程顺利进行。3）施工方法：使用两台挖掘机，两台装载机，3辆自卸汽车配合倒运。4）人工刷坡：待基坑开挖出一定范围后进行人工刷坡，根据现场土质与周围环境情况计划坡比，放坡系数为1：0.25,人工刷坡与机械开挖同时进行。要求配合机械挖土的施工人员清晰挖土区域及机械前后行走范围及回转半径，严禁在机械前后范围及回转半径内行走及施工配合作业。5）施工排水：地面排水遵循先整治后开挖的施工顺序，施工前先做好地面排水,地面排水随地形坡势沿开挖基坑外边缘设30公分高限水带，再修200X300水渠排水，以防地表水流入坑内。坑内排水沿基坑横向中线向基坑南北方向挖四个积水坑，用水泵抽水Q（四）普探与验槽：1、普探基坑挖至设计深度后进行普探，普探应按建筑物场地基坑探察与处理暂行规定对基坑进行探察，会同建设单位有关技术人员进行全面的地质情况负荷，符合设计要求及有关规定后，即可进行灰土回填。如有地下墓坑、软土层等情况,需由设计单位、监理单位提出处理方案，处理完毕后方可继续施工。2、验槽基坑施工完毕后，会同勘察、设计、建设、监理等有关单位进行验槽，在有关单位人员签字盖章后方可进行下道工序的施工。（五）工期及施工进度安排：工期计划5天，从2016年12月5日至2016年12月9日，遇雨雪天气影响及人力不可抗拒因素，工期顺延。（六）质量保证措施：1、土方工程施工中，应经常测量与校正其平面位置、水平标高与边坡坡度。平面操纵桩与水准操纵点采取可靠的保护措施，定期进行复测与检查，保证其正确性。2、基坑开挖过程中应对土质情况、地下水位与标高等变化情况经常检查，做好原始记录，若发现地基土质与设计不符时，需经有关人员研究处理并做好隐蔽工程记录，确保基坑工程质量。（七）安全施工措施：1、土方工程施工过程中务必遵循国家、省、市及公司的安全施工法规、制度,严格执行各专业操作规程。2、对施工人员进行安全教育、施工前进行安全技术交底。3、土方工程的边坡坡度、排水坡向等务必按审批后的施工方案执行，确保边坡支护的稳固与基坑的施工安全。4、机械前后行走时务必看清晰前后方是否有人或者障碍物，机械回转时务必看清晰360回转半径内是否有车辆与行人。且机械施工至有墙处时务必有专人配合指挥挖掘机驾驶员，防止由于驾驶员的距离错觉造成对墙体的碰撞而导致事故的发生Q5、确定地下管线的位置，开挖及运输过程中有专人看守，防止对地下管线造成破坏。6、人员刷坡与机械开挖保持一定的安全距离且夜间施工时不能同时进行。7、土方开挖需要使用的机械应具备国家法定检测机构检测合格属正常使用范围内的机械。8、工地各专职安全员进行预防及检查工作，发现隐患及时处理确保施工安全。6.2.2 钢筋工程（一）钢筋的检验与存放1、钢筋进场应具有出厂证明书或者试验报告单，并需分批作机械性能试验。如使用中发现钢筋脆断、焊接性能不良与机械性能显著不正常时，还应进行钢筋化学成分分析。严禁不合格钢材用于该工程。2、钢筋取样，每批重量不大于60T。在每批钢筋中的任意两根钢筋上各取一套,每套试样从每根钢筋端部截去50cm,然后再截取试样二根，一根作拉力试验（包含屈服点、抗拉强度与延伸率），另一根作冷弯试验。试验时，如有一个试验结果不符合规范所规定的数值时，则应另取双倍数量的试样，对不合格的项目作第二次试验，如仍有一根试样不合格，则该批钢筋不予验收，不能用在工程上。3、钢筋运到加工工地后，务必严格按分批同等级、牌号、直径、长度分别挂牌堆放，不得混淆。4、存放钢筋场地要进行平整夯实，铺设一层碎石，条件同意可浇筑地坪，并设排水坡度，四周挖设排水沟，以利泄水。堆放时，钢筋下面要垫以垫木，离地且不宜少于20厘米，以防钢筋锈蚀与污染。5、钢筋半成品要分部、分层、分段并按构件名称、号码顺序堆放，同一部位或者同一构件的钢筋要放在一起，并有明显标识，标识上注明构件名称、部位、钢筋型号、尺寸、直径、根数。（二）钢筋制作加工场地及加工机械在现场设钢筋加工车间，现场安排所需各类加工机械。（三）作业安排根据钢筋加工量，且规格、型号及各类型，务必周密部署，并根据总控施工进度计划，编制全面的钢筋加工计划，各加工计划除与总进度计划吻合外，同时要满足现场实际进度需要。（四）钢筋加工由专业人员进行钢筋翻样，完成配筋料表，配筋料表要通过技术负责人审核。现场项目总工审批后才能同意加工。钢筋加工成型严格按混凝土结构工程施工及验收规范（GB50204-92）与设计要求执行。制作成型的钢筋送达现场后，现场建立严格的钢筋、质量检验制度、安全管理制度，不符合要求的一律退场，并制定节约措施，降低材料损耗。（五）钢筋绑扎1、钢筋接头要求：受力钢筋接头的位置应相应错开，当使用非焊接的搭接接头时，从任一接头中心至L3倍搭接长度的区段范围内，或者当使用焊接接头时，从任一接头中心至长度为钢筋直径35d且不小于500mm的段范围内。有接头的受力钢筋截面面积占受力钢筋总截面的同意的百分率应符合：绑扎骨架与绑扎网中钢筋的搭接接头：受拉区25%,受压区50%受力钢筋的焊接接头：受拉区50%,受压区不限制受力钢筋的机械连接头：受拉区50%,受压区不限制2、钢筋的锚固长度、搭接长度应符合结构施工总说明的要求。3、独立基础钢筋绑扎（1）工艺流程弹线一摆放钢筋-保护层垫块一预检、自检一检验批报验（2）基础钢筋绑扎核对钢筋半成品：按设计图纸（工程洽商或者设计变更）核对加工的半成品钢筋，对其规格型号、形状、尺寸、外观质量等进行检验，挂牌标识。划钢筋位置线：按照图纸标明的钢筋间距，从距模板端头、梁板边5cm起，用墨斗在混凝土垫层上弹出位置线（包含基础梁钢筋位置线）。按弹出的钢筋位置线，先铺底板下层钢筋，如设计无要求，通常情况下先铺短向钢筋，再铺长向钢筋。钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋务必将钢筋交叉点全部绑扎。绑扎时使用八字扣或者交错变换方向绑扎，务必保证钢筋不位移。钢筋绑扎完毕后，进行垫块的码放，间距Im为宜，厚度满足钢筋保护层要求。基础顶标高图1-8独立柱普纲箭绑扎示意图钢筋绑扎不同意漏扣，柱插筋角部弯钩部分务必与底板筋成45。绑扎，连接点处务必全部绑扎，距底板5cm处绑扎第一个箍筋，距基础顶5cm处绑扎最后一道箍筋，作为标高操纵筋及定位筋，柱插筋最上部再绑扎一道定位筋,上下箍筋及定位箍筋绑扎完成后将柱插筋调整到位并用井字木架临时固定,然后绑扎剩余箍筋,保证柱插筋不变形走样，两道定位筋在基础混凝浇完后,务必进行更换。注意对钢筋的成品保护，不得任意碰撞钢筋，造成钢筋移位。插筋施工结束后安装预埋螺栓，螺栓定位后，进行自检，质量检查员专检,符合规范与图纸要求，提交监理单位验收，办理隐检手续，进行混凝土浇筑。4、梁钢筋绑扎(1)工艺流程弹线一摆放钢筋-保护层垫块一预检、自检一检验批报验(2)梁钢筋绑扎在梁底模板上画箍筋间距后摆放箍筋；穿梁的上、下纵向受力筋，先绑上部纵筋，再绑下部纵筋，之后绑箍筋；箍筋弯钩叠合处，在梁中要交错绑扎,箍筋弯钩为135。，平直长度不小于IOd;梁端第一个箍筋设置在距离柱节点边缘50mm,梁端与柱交接处箍筋加密，其间距及加密区长度符合设计要求。钢筋绑扎完成，进行自检，质量检查员专检，符合规范与图纸要求，提交监理单位验收，办理隐检手续，进行混凝土浇筑。（七）质量要求1、钢筋原材料及钢筋加工工程检查项目同意偏差或者同意值+IOmm钢筋加工的形状、尺寸+20mm+5mm2、钢筋安装工程检查项目同意偏差或者同意值钢筋安装同意偏差绑扎钢筋网长宽±10mm网眼尺寸+20mm绑扎钢筋骨架长±10mm宽、高+5mm受力钢筋间距+IOmm排距+5mm保护层厚度基础±10mm柱、梁+5mm板、墙、壳+3mm绑扎箍筋、横向钢筋间距+20mm钢筋弯起点位置20mm预埋件中心线位置5mm水平高差+3,Omm6.2.3 模板工程（一）模板钢筋绑扎及有关专业施工完成后立即进行模板安装，模板使用小钢模或者木模，利用架子管或者木方加固。模上口设井字木操纵钢筋位置。不得用重物冲击模板，不准在吊帮的模板上搭设脚手架，保证模板的牢固与严密。（二）清理清除模板内的木屑、泥土等杂物，木模浇水湿润，堵严板缝及孔洞。梁模工程梁模板使用单块就位安装工艺，其工艺流程如下：弹出梁轴线及水平线并复核一搭设梁模支架一安装梁底楞或者梁卡具一安装梁底板模一梁底起拱一绑扎钢筋安装梁侧模f安装上下锁口楞、斜撑楞及腰楞与对拉螺栓一复核梁模尺寸、位置-与相邻模板连固模板安装完成，进行自检，质量检查员专检，符合规范与图纸要求，提交监理单位验收，办理隐检手续，进行混凝土浇筑。模板拆除原则上应在砂强度值保证其表面及棱角不受损坏方可进行，即R>L2Mpa;在拆模过程中若发现硅有影响结构安全、质量时，应停工拆除，并请技术负责人形容处理后再进行拆除。（三）质量要求检查项目同意偏差或者同意值预埋件、预留孔洞同意偏差预埋钢板中心线位置3mm预埋管、预留孔中心线位置3mm插筋中心线位置5mm外露长度+10,Omm预埋螺栓中心线位置2mm外露长度+10,Omm预留洞中心线位置IOmm尺寸+10,Omm模板安装同意偏差轴线位置5mm底模上表面标高+5mm截面内部尺寸基础+IOmm柱、墙、梁+4,-5mm层高垂直度不大于5m6mm大于5m8mm相邻两板表面高低差2mm表面平整度5mm6.2.4混凝土工程（一）混凝土施工工艺流程作业准备f混凝土搅拌f混凝土运输f混凝土浇筑与振捣f养护。（二）施工机具手推车或者翻斗车、铁锹、振捣棒、刮杆、木抹子、胶皮手套、串桶或者溜槽、钢筋加工机械、木制井字架等。本工程基础硅均为商品硅，施工时应按要求做好硅试块，并建立标养室或者委托标养。（三）混凝土浇筑混凝土应分层连续进行，问歇时间不超过混凝土初凝时间，通常不超过2h,先浇筑IOCM厚C15硅垫层，待基础、柱钢筋及模板完成后浇筑基础C30硅，台阶型基础每一台阶高度整体浇捣，每浇完一台阶停顿0.5h待其下沉,再浇上一层。分层下料，每层厚度为振动棒的有效振动长度。防止由于下料过厚、振捣不实或者漏振、吊帮的根部砂浆涌出等原因造成蜂窝、麻面或者孔洞。（四）混凝土振捣使用插入式振捣器，插人的间距不大于振捣器作用部分长度的L25倍。上层振捣棒插人下层35cm。尽量避免碰撞预埋件、预埋螺栓，防止预埋件移位。（五）混凝土找平混凝土浇筑后，用刮杆刮平，再用木抹子搓平。收面前务必校核混凝土表面标高，不符合要求处立即整改。硅浇筑完毕24小时后应浇水养护。（六）混凝土浇筑应注意的质量问题1、蜂窝：原因是混凝土一次下料过厚，振捣不实或者漏振，模板有缝隙使水泥浆流失，钢筋较密而混凝土坍落度过小或者石子过大，墙根部模板有缝隙，以致混凝土中的砂浆从下部涌出而造成。2、露筋：原因是钢筋垫块位移、间距过大、漏放导致钢筋紧贴模板。板底部振捣不实，也可能出现露筋。3、麻面：拆模过早或者模板表面漏刷隔离剂或者模板湿润不够，构件表面混凝土易粘附在模板上造成麻面脱皮，或者因混凝土气泡多，振捣不足。(七)质量要求现浇结构外观及尺寸检查项目同意偏差或者同意值1基础15mm独立基础IOmm墙、柱、梁8mm剪力墙5mm2垂直度层高5m8mm>5mIOmm全高（三）H/1000且W30mm3标高层高（三）+IOmm全高+30mm4截面尺5+8mm,-5mm5电梯井井筒长、宽对定位中心线+25mm,Omm井筒全高（三）垂直度H/1000且W30mm6表面平整度8mm7预埋件IOmm预埋螺栓5mm预埋管5mm8预留洞中心线位置15mm七、土方回填本工程地梁混凝土强度达到80%进行拆模，待混凝土强度达到90%以上进行土方回填，土方回填土前，将室外及房心内垃圾杂物清理干净，回填施工呈阶梯式进行，回填土时空间小的地方使用蛙式打夯机夯实，能使用压路机进行操作处使用机械碾压，每层虚铺厚度250MM,压实系数0.94,每层铺摊后，随之由人工耙平；蛙式打夯机夯填时，回填每层夯打三遍，打夯时应一夯压半夯，夯夯相连，纵横交叉；回填土每层夯实后，按照规范规定进行环刀取样，合格后，进行下层回填，回填完成后进行表面拉线找平，对高低偏差处进行处理。八、填充墙砌筑1）工艺流程：施工准备一排砖摞底一拌制砂浆一砌空心砖墙一验评2）施工要点：砌筑前，基础墙或者楼面清扫干净，洒水湿润。根据设计图纸各部位尺寸，排砖摞底，使组砌方法合理，便于操作。拌制砂浆：I、砂浆配合比应用重量比，计量精度为，水泥±2%,砂及掺合料±5%。II、宜用机械搅拌，投料顺序为砂一水泥一掺合料一水，搅拌时间很多于1.5minoIII、砂浆应随拌随用，水泥或者水泥混合砂浆通常在拌合后34h内用完，严禁用过夜砂浆。IV、每一楼层或者250?砌体的各类强度等级的砂浆，每台搅拌机至少应作一组试块（每组6块），砂浆材料、配合比变动时，还应制作试块。填充墙砌筑：I、组砌方法应正确，上、下错缝，交接处咬槎搭砌，掉角严重的空心砖不宜使用。II、水平灰缝不宜大于15mm,应砂浆饱满，平直道顺，立缝用砂浆填实。IIL砌块墙在地面或者楼面上先砌三皮实心砖，墙体砌至梁或者楼板下，用实心砖斜砌挤紧，并用砂浆填实。IV、各类预留洞、预埋件等，应按设计要求设置，避免后剔凿。V、转角及交接处同时砌筑，不得留直槎，斜槎高不大于L2m九、楼地面工程1、卫生间防水施工要点：基层清理:涂膜防水层施工前，先将基层表面上的灰皮用铲刀除掉,用苕帚将尘土、砂粒等杂物清扫干净,特别是管根、地漏与排水口等部位要认真清理。如有油污时，应用钢丝刷与砂纸刷掉。基层表面务必平整，凹陷处要用水泥腻子补平。细部附加层施工：打开包装桶后先搅拌均匀。严禁用水或者其他材料稀释产品。细部附加层施工:用油漆刷蘸搅拌好的涂料在管根、地漏、阴阳角等容易漏水的薄弱部位均匀涂刷，不得漏涂（地面与墙角交接处,涂膜防水上卷墙上250mm高）。常温4h表干后，再刷第二道涂膜防水涂料,24h实干后，即可进行大面积涂膜防水层施工，每层附加层厚度宜为0.6mmo涂膜防水层施工打开包装桶先搅拌均匀。第一层涂膜:将巳搅拌好的聚氨酯涂膜防水涂料用塑料或者橡胶刮板均匀涂刮在巳涂好底胶的基层表面上，厚度为O.6mm,要均匀一致，刮涂量以0.60.8kgm2为宜，操作时先墙面后地面，从内向外退着操作。第二道涂膜：第一层涂膜固化到不粘手时,按第一遍材料施工方法，进行第二道涂膜防水施工。为使涂膜厚度均匀，刮涂方向务必与第一遍刮涂方向垂直，刮涂量比第一遍略少，厚度为0.5m为宜。第三层涂膜：第二层涂膜固化后，按前述两遍的施工方法，进行第三遍刮涂,刮涂量以0.40.5kgm2为宜。管根与墙角（见下图）1一楼板2一找平层（管根与墙角做半径R=IOmmIa弧，凡靠墙的管根处均抹出5%坡度）3一防水附加层（宽15Omm.埴角高Ioomm,管根处与标准地面平）4防水层5防水保护层6-堆图4-7地漏处细部做法（见下图）I-模板2-找平层（管根与埴角做半径R=IOmm（SX）3一防水附加层（宽15Omm,管根处与标准地面平）4防水层5防水保护层6一地面面层图4-8门口细部做法（见下图）1楼板2-找平层（转角处做成半径R=IOmm圆弧）3防水附加层（宽15Omm,高与地面平）4-防水层（出外墙面25Omm）5一防水保护层6一地面面屏图4-92、水泥砂浆抹面施工前将基层上的浮土、砂浆、杂质等物认真清理干净，然后弹+50Cnl线,并做标筋操纵其平整度，地面使用1：2.5水泥砂浆赶实，使用三遍压实，压实时操纵好抹压时间，面层用木搓子搓平，面层预留由用户自理，24h后养护撒据沫浇水7do3、板块楼地面1）工艺流程：准备工作一弹线一试拼一编号一刷水泥浆结合层一铺砂浆一铺地面地砖一擦缝2）施工方法：准备工作I、熟悉图纸：以施工大样图与加工单为根据，熟悉熟悉各部位尺寸与作法，弄清洞口、边角等部位之间关系。II、基层处理：将地面基层上的杂物清净，用钢丝刷刷掉粘结在基层上的砂浆并清扫干净。IIL试拼：在正式铺设前，对每一房间板块，按图案、颜色、纹理试拼,试拼后按两个方向编号排列，然后编号码放整齐。在房间的要紧部位弹互相垂直的操纵十字线，用以检查与操纵地砖的位置，十字线能够弹在混凝土垫层上，并引至墙面底部。根据墙面+50CnI线，找出面层标高在墙上弹上水平线，注意要与楼道面层标高相一致。在房间内的两个相互垂直的方向，铺两条干砂，其宽度大于板块，厚度不小于3cm。根据试拼结构及施工大样图结合房间实际尺寸，把地砖板块排好，以便检查板块之间与缝隙，核对板块与墙面、柱、洞口等部位的相对位置。刷水泥浆结合层：在铺砂浆之前将混凝土基层清扫干净（包括试用的干砂及地砖块），然后用喷壶洒水湿润，刷一层素水泥浆（水灰比为0.5左右，随刷随铺砂浆）。铺砂浆：根据水平线，定出地面找平层厚度，拉十字操纵线，铺找平层水泥砂浆（找平层通常使用1:3的干硬性水泥砂浆，干硬程度以手捏成团不松散为宜）。砂浆从里往门口处摊铺。铺好后用大杠刮平，再用抹子拍平。找平层厚度宜高出花岗岩层标高水平线铺地砖：通常房间应先里后外，沿操纵线进行铺设，即先从远离门口一边开始，按照试拼编号，依次铺砌，逐步退至门口。铺前应将地砖预先浸湿阴干后备用，先进行试铺，对好纵横缝，用橡皮锤敲击木垫板（不得用橡此锤或者木锤直接敲击地砖板），振实砂浆至铺设高度后，将地砖掀开移至一旁，检查砂浆上表面与板块之间是否吻合，如发现有空虚之处，应用砂浆填补，然后正式镶铺，先在水泥砂浆找平层上满浇一层水灰比为0.5的素水泥浆结合层，再铺地砖，地砖板安放时四周同时往下落，用橡皮锤或者木锤轻击木垫板，根据水平线用铁水平尺找平，铺完第一块向两旁与后退方向顺序镶铺。擦缝：面层铺贴应在24h内进行擦缝，在铺实修整好的砖面层上用浆壶往缝内浇水泥浆，然后用干水泥撒在缝上，再用棉纱团擦揉，将缝隙擦满,同时将板面上水泥浆擦净。然后面层进行覆盖保护。时间很多于7d。十、室内墙面抹灰1、内墙抹灰1）粗抹灰施工工艺粗抹灰随墙体作业由下而上逐层进行，通常在砌体完成后至少等候14天以上才能开始粗抹灰施工，以防砌体沉降拉裂灰层。另外，为使抹灰砂浆与墙面粘结牢固，防止抹灰层产生空鼓现象，抹灰前，首先清除砌体与混凝土表面的灰尘、污垢与油渍，并洒水湿润，然后在混凝土墙表面用1：1水泥砂浆抛毛处理。对穿墙管道的洞孔及墙面脚手架洞等均应用1：3水泥砂浆分层嵌塞密实，在内墙面的阳角门洞口侧壁的阳角，用L2水泥砂浆制作2m高的护角，每钢宽度不小于50mm。另外，为消除不一致材料产生的温度裂缝，宜于梁底墙顶处及管、线开槽上钉挂钢丝网，然后再进行抹灰。抹灰中，为操纵抹灰层的厚度与墙面平直度，应使用与抹灰层相同砂浆设置灰饼与标筋。在分层涂抹中，应待前一层抹灰层凝聚后，方可涂抹后一层，为增强层间的粘结力，可在前一层未凝固前，在其表面隔一定距离交叉划出斜痕。抹灰完成后，应加强洒水养护，防止抹灰空鼓与干裂。十一、安装工程（一）电气工程分部施工部署电气工程施工期与土建结构及装修配合施工，安装、设备调试,根据施工进度计划部署与土建工程同时竣工。施工前认真核对施工图纸,并与其它各专业配合会审图纸，作好施工技术交底与开工前的各项准备工作。结构施工阶段配合好预埋预留，钢管防腐处理.先地下进户预埋与接地的连接引出，由下而上配合结构施工。电气管路、箱、盒预埋安装，预留洞口与预埋件安装。装修阶段：在具备安装条件下做好扫管、穿线、安装照明灯具、插座、箱、弱电面板等，做到活完地清并作好成品、环境保护。要紧项目的施工方法及施工要点1、钢管敷设材料：本工程埋管使用PVC管与钢管两种，钢管壁厚均匀，无劈列、沙眼、林敕扣凹扁现象，除镀锌管外，其余管材预先除锈防腐处理，使内壁层防腐完整均匀无剥落现象，并有产品合格证，护口要完整无损。施工要点：管连接紧密，管口光滑，管进盒、箱方位正确，固定牢固，接地线严格执行有关规范规定。(1)本工程配电系统设计、综合布置强电、弱点、建筑物防雷接地、消防系统。供电电源电压等级由室外配电所引入，380/220V电源引至配电房总配电箱内，室外供电线路使用穿钢管，预埋深度08米敷设。(2) 应急照明系统直线使用阻燃导线穿钢管暗敷在不燃烧体的结构层内，在金属线槽内敷设时，其外要涂防水涂料应急照明灯具供电时间不应小于30分钟。(3) 本工程进线使用铜芯电缆，埋深不小于0.8米，金楼穿钢管保护。照明插座线路使用BV-0.45/0.75KV型铜芯塑料绝缘导线穿聚氯乙烯阻燃塑料导管。(4) 弱点系统由专业公司引线，总配电架安装二层主机室内，系统器件选择有专业公司二次设计施工。综合布线进线处设电通保护器(SPD),电源插座与信息插座之间间距不应小于200mm,具体做法参照05D10-174,并严格按照设计要求及规范标准施工。2、管内穿线材料：绝缘导线的型号、规格务必符合设计要求与符合国家标准GB502L1-5023.7的规定要求，导线分色使用，务必按TN-S系统五种区别A、B、C、N、PEo单股导线头连接使用松香液刷锡。工艺流程：选择导线一换带线扫口一放线及断线一导线与带线绑扎一管口带紧护口一穿线一拉、送一导线连接、焊包头一线路绝缘电阻摇测。施工要点：照明线路绝缘电阻值不小150兆欧（超标准规定），动力不小于250兆欧.导线连接：单股连接务必自身缠绕6圈以上，整体刷锡，多股导线严禁断线再并接。接PE保护线截面的使用双色线。3、电气照明安装工艺流程：照明安装一检查灯具一组装灯具及通电试验一安装灯具一安装开关、插座f清理f接线f安装。施工要点：灯具重量在3kg以上，务必使用吊钩式涨管螺栓固定，灯具高度低2.4M时其金属外壳接PE线保护。灯具安装牢固、位置正确，器具清洁干净，排列整齐，成排灯具偏移不超出3mmo开关、插座、接线压接正确，盒内清洁、表面干净、盖板紧贴墙面。开关、插座标高不大于3mm,同一场所不大于3mm,相邻高差0.5mm,并列高差正负零。面板、配电箱垂直偏差不大于L5m,厕浴间墙贴砖，应将盒固定近于标高墙处砖中心或者四块砖四角中心位置，要求观感美观。成品保护：灯具、开关、插座、配电箱存放不得受潮，配电箱解体后配电板及箱门码放整齐，防止碰坏漆面。以上设备安装后不得再喷、刷浆，以防污染。4、火灾自动报警系统由专业施工单位编制施工方案5、防雷接地施工要点：建筑物防雷、接地按三次防雷考虑设计屋顶使用直径10热镀锌圆钢作避雷带，屋顶避雷带连接线网格不大于20mx20或者24mxl6引下线与接地装置，作为外部防雷。圆、扁钢务必热镀锌，进场要检查镀锌质量：用手煨180度弯锌层不得有裂缝现象。重复接地与防雷接地干线严禁使用同一条接地干线串接合并接，务必由接地体另一点单引接。避雷直角弯不得煨死弯，支点一米同意偏差不大于3n,避雷网横平竖直，目测不能有弯，水平高差不大于2mm0防雷及接地焊口长度务必保证圆钢直径的6.5D双面焊，焊口须饱满，不得夹渣、咬肉、断焊并清除药皮，防雷网支架固定时不得破坏土建结构，防雷网防腐处理时不能污染表面。二、给排水工程部分（1）本工程给水系统。由水泵房供水设施供给。干管使用衬塑钢管，管件连接，生活给水管使用PP-R管热熔连接,排水管使用PVCU管承插粘接。消火栓给水管道使用焊接钢管，自动喷淋使用热浸镀锌钢管。(2)展厅办公区使用机械循环热水连续采暖系统，低温热水地板辐射采暖系统。(3) 地板辐射采暖室内使用回字形与往复形敷设方式，地板加热使用PE-X交联聚乙烯塑料管，管径除注明外均为DG20x20管道承压2.0MPa管材按设计尺寸辐射，一个环路一根管材，地下部分无接头。室内明装部分使用镀锌钢管、丝接管道井内采暖干管使用焊接钢管焊接。(4) 车间区采暖；管材使用焊接钢管，管径DNV32,使用丝接，其余使用焊接。车间区域散
