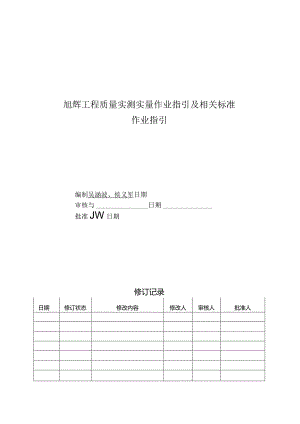

旭辉工程质量实测实量作业指引及相关标准.docx

旭辉工程质量实测实量作业指引及相关标准作业指引编制吴涵波、侯义军日期审核与日期批准JW日期修订记录日期修订状态修改内容修改人审核人批准人1 .目的1.1. 作为提升产品品质的保障措施。1.2. 旨在通过实测实量发现施工过程中存在的问题，特别是系统性问题，并在后续施工中进行整改，进一步采取预控措施。1.3. 提供产品质量实测的操作方法，尽可能消除人为操作引起的偏差。2 .适用范围适用于集团所有在建工程（自结构±0.00至交付完成）项目。3 .术语及定义文中6-10中关于实测区、实测点的取样比例均为集团工程综合检查时对项目实测合格率评估的取样比例，项目现场实测比例按4.24.4执行。4 .职责与权限4.1. 集团工程管理部4.1.1. 制定本作业指引，并根据管控要求及时修改完善；4.1.2. 负责本作业指引的解释；4.1.3. 在集团工程检查中对各项目实测实量工作执行情况进行检查。4.2. 事业部工程专业/项目部工程专业/城市公司项目工程专业4.2.1. 制定项目实测实量考核指标，并与付款、奖罚挂钩；4.2.2. 监督、检查监理单位、施工单位按本作业指引要求对实测区进行实测实量；4.2.3. 对施工单位实测数据按不低于15%的比例进行抽测,且与监理公司复测数据搭接不超过5%；4.3. 监理单位4.3.1. 对施工单位实测数据按不低于30%的比例进行复测。4.4. 总承包商4.4.1. 按分户对所有实测区进行100%实测实量并建立分户/分层实测档案。5 .考核评估取样原则与计算说明5.1. 取样原则5.1.1. 随机原则：各实测取样的楼栋、楼层、房间、测点等，务必结合当前各标段的施工进度，通过图纸或者随机抽样事前确定。5.1.2. 可追溯原则：对实测实量的各项目标段结构层或者房间的具体楼栋号、房号做好书面记录并存档。5.1.3. 完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的务必全部进行实测，不能有遗漏。5.1.4. 效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包含尽可能多的实测指标，以提高实测效率。5.1.5. 真实原则：测量数据应反映项目的真实质量，避免为了片面提高实测指标，过度修补或者做表面文章，实测取点时应规避相应部位，并对修补方案合理性进行检查。5.1.6. 常态原则：各项目对施工现场的管理要保持常态化。严禁使用停工迎检、利用外部资源（包含物业保洁、物业保安、委托第三方等）进行场地清理，或者者进行各类形式的包装等。5.1.7. 公正原则：出现违法职业操守、职业底线的行为，集团将严格按有关制度进行处理；并视情节严重程度，采取整体扣减项目合格率、系统内通报等处罚措施。5.2. 计算说明5.2.1. 为进一步澄清评估过程中出现的一些问题，保持实测实量工作的公平性，避免一些不合理的质量处理方法，对有关计算进行说明。5.2.2. 关于同一个项目，不一致标段，由同一总包单位施工，且实际施工操纵人为同一人时，为操纵实测工作量，可将有关标段进行合并实测实量。5.2.3. 关于质量合格率中的各类面积的计算，说明如下：（1）质量实测合格率的标段面积：具备实测条件的该标段±0.000以上的在建面积；（2）质量实测（或者综合）合格率的项目面积：该项目第（1）条所有标段面积之与；（3）项目在建面积（仅在质量风险汇总表表达）：已开始桩基施工（不含土方开挖区域）的所有楼栋的地下室及上部结构面积之与。5.2.4. 关于碎工程，按下列方法进行计算处理：（1）除碎拼缝、无抹灰层的碎结构（如墙、柱、顶棚等）打磨外，关于现场评估实测中发现的其他碎墙、柱打磨现象，在实测时需躲开打磨区域，同时将对砂的观感质量评分进行扣减。（2）碎结构原则上要求在45天后才同意甩浆隐蔽，具体时间：24天（4套模板，24天后具备拆模条件）+2天拆模+2天砌筑+14天顶砌技术间隔+1天顶砌+2天挂网开槽等。（3）如发现存在碎不合理修补、碎提早隐蔽，隐蔽工序不合理前置，规避现场评估实测时，按如下方式进行处理：如现场仍具实测条件，则碎工程中的截面尺寸、平整度、垂直度、顶板水平度级差四项指标，均按实测成绩的85%计算标段合格率、项目合格率；如现场已不具实测条件，则险工程的截面尺寸、平整度、垂直度、顶板水平度级差四项指标，均按合格率60%计算标段合格率、项目合格率。如现场碎墙柱进行的大面积批嵌修补，则砂工程中截面尺寸、平整度、垂直度三项指标，均按实测成绩的50%计算标段合格率、项目合格率。5.2.5. 关于砌筑工程，按下列方法进行计算处理：（1）严禁进行砌体打磨。如在评估期间，如发现存在砌体打磨现象，不论其打磨区域是否在评估抽样的范围内，砌筑工程中的平整度、垂直度、方正度、外门窗洞口尺寸偏差（洞口上、左、右三边为校结构除外）四项指标，均按60%合格率计入，并据此计算标段合格率。（2）考虑砌体的砌体开槽、挂网等工序的合理时间，砌体部位甩浆隐蔽时间要求不得少于该部位主体硅结构浇注日期后45天。（3）如发现存在砌体提早隐蔽，隐蔽工序不合理前置，规避现场评估实测时，按如下方式进行处理： 如现场仍具实测条件，则砌筑工程中的表面平整度、垂直度、方正度、外门窗洞口尺寸偏差（洞口上、左、右三边均为硅结构除外）四项指标，按实测成绩的85%,作为标段合格率、项目合格率的实际计算值； 如现场已不具实测条件，则砌筑工程中的表面平整度、垂直度、方正度、外门窗洞尺寸偏差（洞口上、左、右三边均为税结构除外）四项指标，按合格率75%,作为标段合格率、项目合格率的实际计算值.6 .尺差操纵篇6.1. 混凝土结构工程6.1.1. 基本原则（1）同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。（2）根据选取楼层结构平面图，实测实量选点考虑每层结构4个角与中间碎剪力墙、柱。当实测税结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取10个实测区，2个实测层累计20个实测区。（3）当实测同一楼层内顶板水平极差时，每个实测层选取5个实测区，2个实测层累计10个实测区。每个实测区实测5个点，每个点均作为1个计算点。6.1.2. 截面尺寸偏差（碎结构）（1）指标说明：反映层高范围内剪力墙、碎柱施工尺寸与设计图尺寸的偏差。（2）合格标准：截面尺寸偏差-5,8mm（3）测量工具：5m钢卷尺（4）测量方法与数据记录：以钢卷尺测量同一面墙/柱截面尺寸，精确至亳米。同一墙/柱面作为1个实测区，累计实测实量20个实测区。每个实测区从地面向上30Omm与1500mm各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为推断该实测指标合格率的1个计算点。（5）示例墙或者柱6.1.3. 表面平整度(碎结构)(1)指标说明：反映层高范围内剪力墙、碎柱表面平整程度。(2)合格标准：0,8mm(3)测量工具：2米靠尺、楔形塞尺(4)测量方法与数据记录：剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。累计实测实量20个实测区。当所选墙长度小于3米时，同一面墙4个角(顶部及根部)中取左上及右下2个角，按45度角斜放靠尺，累计测2次表面平整度，墙长度中间距地面20Cm处水平放靠尺测一次表面平整度。跨洞口部位必测。这3个实测值分别作为该指标合格率的3个计算点。当所选墙长度大于3米时，除上诉3个点外，还需在墙长度中间水平放靠尺测量1次表面平整度。跨洞口部位必测。这4个实测值分别作为推断该指标合格率的4个计算点。当取消抹灰层时，取样、测量与记录参照抹灰墙面平整度有关要求(第6.2节)。砂柱：能够不测表面平整度。(5)示例:6.1.4. 垂直度（碎结构）（1）指标说明：反映层高范围内剪力墙、碎柱表面垂直的程度。（2）合格标准：0,8mm（3）测量工具：2米靠尺（4）测量方法与数据记录： 剪力墙：任取长边墙的一面作为1个实测区。累计实测实量20个实测区。 当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30Cm位置，分别按下列原则实测2次：一是靠尺顶端接触到上部碎顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度。碎墙体洞口一侧为垂直度必测部位。这2个实测值分别作为推断该实测指标合格率的2个计算点。 当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30Cm与墙中间位置，分别按下列原则实测3次：一是靠尺顶端接触到上部碎顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。碎墙体洞口一侧为垂直度必测部位。这3个实测值分别作为推断该实测指标合格率的3个计算点。砂柱：任选碎柱四面中的两面，分别将靠尺顶端接触到上部睑顶板与下部地面位时各测】次垂直度。这2个实测值分别作为推断该实测指标合格率的2个计算点。当取消抹灰层且门洞口为碎结构时时，取样、测量与记录参照抹灰墙面平整度有关要求（第6.3节）。（5）示例:6.1.5. 顶板水平度极差（碎结构）（1）指标说明：考虑实际测量的可操作性，选取同一功能房间碎顶板内四个角点与一个中点距离同一水平基准线之间5个实测值的极差值，综合反映同一房间碎顶板的平整程度。（2）合格标准：O,15mm（3）测量工具：激光扫平仪、具有足够刚度的5米钢卷尺（或者2米靠尺、激光测距仪）（4）测量方法与数据记录： 同一功能房间碎顶板作为1个实测区，累计实测实量10个实测区。 使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区距顶板天花线约30Cm处位置选取4个角点，与板跨几何中心位（若板单侧跨度较大可在中心部位增加1个测点），分别测量碎顶板与水平基准线之间的5个垂直距离。以最低点为基准点，计算另外四点与最低点之间的偏差。偏差值W15mm时实测点合格；最大偏差值W20mm时，5个偏差值（基准点偏差值以O计）的实际值作为推断该实测指标合格率的5个计算点。最大偏差值>20mm时，5个偏差值均按最大偏差值计，作为推断该实测指标合格率的5个计算点。 所选2套房中顶板水平度极差的实测区不满足10个时，需增加实测套房数。（5）示例:6.1.6. 楼板厚度偏差（粒结构）（1）指标说明：反映同跨板的厚度施工尺寸与设计图尺寸的偏差。（2）合格标准：5,8mm（3）测量工具：超声波楼板测厚仪（非破旧）或者卷尺（破旧法）（4）测量方法与数据记录：同一跨板作为1个实测区，累计实测实量10个实测区。每个实测区取1个样本点，取点位置为该板跨中区域。测量所抽查跨的楼板厚度，当使用非破旧法测量时将测厚仪发射探头与接收探头分别置于被测楼板的上下两侧，仪器上显示的值即为两探头之间的距离，移动接收探头，当仪器显示为最小值时，即为楼板的厚度；当使用破旧法测量时，可用电钻在板中钻孔（需特别注意躲开预埋电线管等），以卷尺测量孔眼厚度。1个实测值作为推断该实测指标合格率的1个计算点。所选2套房中楼板厚度偏差的实测区不满足10个时，需增加实测套房数。（5）示例:检测点6.1.7. 施工操纵线设置(碎结构阶段)(1)指标说明：反映砌筑、抹灰、装修尺寸前期操纵的偏差，以便操纵砌筑、抹灰与装修的尺寸精度，为砌筑、装修房集中加工等提供操纵条件。(2)合格标准：每面砌体正手墙要求设置砌筑操纵线(对剪力墙则为抹灰操纵线)、水平标高操纵线。(3)测量工具：5m钢卷尺(4)测量方法与数据记录：每一面墙、每一个卫生间、每一个厨房各作为一个实测区，测量部位选择正手墙面。累计实测实量40个实测区，其中卫生间、厨房各选取10个测区，非卫生间墙面选取20个测区。所选2套房中砌筑节点的实测区不满足40个时，需增加实测套房数。每I个实测区只取1个实测点，事实上测值作为该指标合格率的1个计算点。测量方法：使用目测、尺量方法，检查同一个实测区是否设置二线，其尺寸是否符合设计要求。数据记录：每一实测区未设置二线，则该实测点不合格；反之，则该实测点合格。不合格点均按“1”记录，合格点均按“0”记录。(5)示例(1套房、14个实测区)：6.1.8. 轴线偏差操纵(碎结构)(I)指标说明：反映现场轴线操纵措施是否合理，现场放线是否满足精度要求。(2)合格标准：(轴线竖向投测:总高H(m)H30,同意偏差5(mm)：3O<H60,同意偏差10(mm);60<H90,同意偏差15(mm);90<H<120,同意偏差20(mm);120<H150,同意偏差25(mm)。施工层放线精度：承重墙、梁、柱边线精度同意偏差±3(mm)°每层放线孔不能少于2个。(3)测量工具：激光铅直仪(经纬仪)、卷尺(4)测量方法与数据记录：每栋楼为一个测区，共3栋楼。每层很多于2个放线孔，每栋楼任选一层进行实测。每层轴线竖向偏差实测值及施工层放线偏差各实测2个实测值，各作为一个计算点，每个测区共4个测点，总共3个测区，12个计算点。轴线竖向投测：在楼层放线孔上架设仪器，通过仪器对准基准点，施工层主轴线与基准点之间的偏差值，若偏差值不满足标准要求及楼层少于2个放线孔，则此测点为不合格。施工层放线精度：用卷尺测量主轴线与施工层操纵线(承重墙、柱边线)之间的距离与设计值进行比较，其偏差值是否符合标准要求。数据记录：合格记为“0”，不合格记为“1”。（5）示例（无）6.2. 砌筑工程6.2.1. 基本原则（1）实测前，根据同一标段内各楼栋进度随机选取处于砌筑阶段2-4套房作为砌筑工程的实测套房。户数最多的房型为必选。累计实测实量10个实测区。（2）关于验收以后需改造的墙体仍需作为实测区，有关标准不变。6.2.2. 表面平整度（砌筑工程）（1）指标说明：反映层高范围内砌体墙体表面平整程度。6.2.3. 合格标准：0,8mm（3）测量工具：2米靠尺、楔形塞尺（4）测量方法与数据记录： 每一面墙都能够作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。累计实测实量10个实测区。 当墙面长度小于3米，各墙面顶部与根部4个角中，取左上及右下2个角。按45度角斜放靠尺分别测量2次，事实上测值作为推断该实测指标合格率的2个计算点。 当墙面长度大于3米时，还需在墙长度中间位置增加1次水平测量，3次测量值均作为推断该实测指标合格率的3个计算点。 墙面有门窗、过道洞口的，在各洞口45度斜交测一次，作为新增实测指标合格率的1个计算点。 所选2套房中墙面表面平整度的实测区不满足10个时，需增加实测套房数。（5）示例：（第四尺仅用于有门洞墙体）6.2.3. 垂直度（砌筑工程）（1）指标说明：反映层高范围砌体墙体垂直的程度。(2)合格标准：O,5mm(3)测量工具：2米靠尺(4)测量方法与数据记录： 每一面墙都能够作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。累计实测实量IO个实测区。实测值要紧反映砌体墙体垂直度，应躲开墙顶梁、墙底灰砂砖或者碎反坎、墙体斜顶破，消除其测量值的影响，如两米靠尺过高不易定位，可使用1米靠尺。 当墙长度小于3米时，同一面墙距两侧阴阳角约30cm位置，分别按下列原则实测2次:一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置约30Cm时测1次垂直度。墙体洞口一侧为垂直度必测部位。这2个实测值分别作为推断该实测指标合格率的2个计算点。 当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30Cm与墙体中间位置，分别按下列原则实测3次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置约30cm时测1次垂宜度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。这3个测量值分别作为推断该实测指标合格率的3个计算点。所选2套房中墙面垂直度的实测区不满足10个时，需增加实测套房数。(5)示例：6.2.4. 方正度(砌筑工程)(1)指标说明：考虑实测的可操作性，选用同一房间内同一垂直面的砌体墙面与房间方正度操纵线之间距离的偏差，作为实测指标，以综合反映同一房间方正程度。(2)合格标准：0,10mm(3)测量工具：5米钢卷尺、吊线或者激光扫平议(4)测量方法与数据记录： 每套房同层内务必设置一条方正操纵基准线(尽量通长设置，降低引测误差)，且同一套房同层内的各测区（即各房间）务必使用此方正操纵基准线，然后以此为基准，引测至各测区（即各房间）； 砌筑前距墙体3060Cm范围内弹出方正度操纵线，并做明显标识与保护。同一面墙作为1个实测区，累计实测实量10个实测区。在同一测区内，实测前需用5米卷尺或者激光扫平仪对弹出的两条方正度操纵线，以短边墙为基准进行校核，无误后使用激光扫平仪打出十字线或者吊线方式，沿长边墙方向分别测量3个位置（两端与中间）与操纵线之间的距离。选取3个实测值之间的极差，作为推断该实测指标合格率的1个计算点。如该套房无方正基准线或者偏差超过5mm2m,则该套房内所有测区的实测值均按不合格计，并统一记录为“50mm”。所选2套房中方正度极差的实测区不满足10个时，需增加实测套房数。（5）示例：方正度测量示意6.3.抹灰工程6.3.1. 基本原则(1)实测前，根据同一标段内各楼栋进度随机选取处于抹灰阶段2-4套房作为抹灰工程的实测套房。户数最多的房型为必选。(2)使用木夹板、石膏板等轻质材料作为后改造墙体，可不作为实测区。关于其他后改造墙体，有关标准不变。6.3.2. 墙体表面平整度(抹灰工程)(1)指标说明：反映层高范围内抹灰墙体表面平整程度。(2)合格标准：0,4mm(3)测量工具：2米靠尺、楔形塞尺(4)测量方法与数据记录：实测区与合格率计算点：每一面墙为1个实测区，累计15个实测区。所选2套房实测区不足15个时，需增加实测套房数。每一测尺实测值为一个合格计算点。测量方法：同一实测区内A.当墙面长度小于4米，在同一墙面顶部与根部4个角中，选取左上、右下2个角按45度角斜放靠尺分别测量I次，在距离地面20Cm左右的位置水平测1次；B.当墙面长度大于4米，在同一墙面4个角任选两个方向各测量1次，在墙长度方向任意位置增加2次水平测量，在距离地面20Cm左右的位置水平测2次；C.所选实测区墙面优先考虑有门窗、过道洞口的，在各洞口45度斜测一次，洞口两边竖向各测一次；D.以上各实测值作为合格率1个计算点。数据记录：同一实测区，一个实测值作为一个合格率计算点。(5)示例:第三尺第四尺第五尺第六尺距地面20Cm的位首墙大于4米时6.3.3. 墙面垂直度(抹灰工程)(I)指标说明：反映层高范围抹灰墙体垂直的程度。(2)合格标准：O,4mm(3)测量工具：2米靠尺(4)测量方法与数据记录：实测区与合格率计算点：每一面墙作为1个实测区，累计15个实测区；所选2套房实测区不满足15个时，需增加实测套房数；每一测尺的实测值作为一个合格计算点。测量方法：同一实测区内A.当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30Cm位置,分别按下列原则实测2次:是靠尺顶端接触到上部碎顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度；B.当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30Cm与墙体中间位置，分别按下列原则实测3次：一是靠尺顶端接触到上部碎顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测I次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度;C.具备实测条件的门洞口墙体垂直度为必测项。数据记录：同一实测区，一个实测值作为一个合格率计算点。(5)示例:63.4.室内净高偏差(抹灰工程)(1)指标说明：综合反映同一房间室内净高实测值与理论值的偏差程度。(2)合格标准：-20,20mm(3)测量工具：5米钢卷尺、激光测距仪(4)测量方法与数据记录：实测区：每一个功能房间作为1个实测区，累计实测实量10个实测区。所选2套房中实测区不满足10个时，需增加实测套房数。测量方法：A.实测前，所选套房务必完成地面找平层施工。同时还需熟悉所选套房的各房间结构楼板的设计厚度与建筑构造做法厚度等；B.各房间地面的4个角部区域，距地脚边线30Cm邻近各选取1点(躲开吊顶位)，在地面几何中心位选取1点，测量出找平层地面与天花顶板间的5个垂直距离，即当前施工阶段5个室内净高实测值。合格率计算点：用图纸设计层高值减去结构楼板与地面找平层施工设计厚度值，作为推断该房间当前施工阶段设计理论室内净高值。当实测值与设计值最大偏差值在1-30,30mm之间时，5个偏差值的实际值作为推断该实测指标合格率的5个计算点。当实测值与设计值最大偏差值>30mm或者<-3Omm时，5个偏差值均按最大偏差值计，作为推断该实测指标合格率的5个计算点。(5)示例：室内净高测量示意6.3.5.顶板水平度极差（抹灰工程）（1）指标说明：考虑实际测量的可操作性，顶板腻子完成后，选取同一功能房间碎顶板内四个角点与一个中点距离同一水平基准线之间5个实测值的极差值，综合反映同一房间碎顶板的平整程度。（2）合格标准：10mm（3）测量工具：激光扫平仪、具有足够刚度的5米钢卷尺（或者2米靠尺、激光测距仪）；（4）测量方法与数据记录：实测区：已完成腻子的同一功能房间内顶板作为1个实测区，累计实测实量IO个实测区。所选2套房的实测区不满足10个时，需增加实测套房数。测量方法：同一实测区内A.同一功能房间内顶板需已完成腻子施工：B.使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区距顶板天花线30Cm处位置选取4个角点，与板跨几何中心位（若板单侧跨度较大可在中心部位增加1个测点），分别测量碎顶板与水平基准线之间的5个垂直距离。合格率计算点：以垂直距离的最低点为基准点，计算另外四点与最低点之间的偏差，最大偏差值15mm时,5个偏差值（基准点偏差值以O计）的实际值作为推断该实测指标合格率的5个计算点。最大偏差值15mm时，5个偏差值均按最大偏差值计，作为推断该实测指标合格率的5个计算点。（5）示例：636. 方正度（抹灰工程）（1）指标说明：考虑实际测量的可操作性，选用同一房间内同一垂直面的墙面与房间方正度操纵线之间距离的偏差，作为实测指标，以综合反映同一房间方正程度。（2）合格标准：O,5mm（3）测量工具：5米钢卷尺、吊线或者激光扫平议（4）测量方法与数据记录：每套房同层内务必设置一条方正操纵基准线（尽量通长设置，降低引测误差），且同一套房同层内的各测区（即各房间）务必使用此方正操纵基准线，然后以此为基准，引测至各测区（即各房间）；距墙体3060Cm范围内弹出方正度操纵线，并做明显标识与保护。同一面墙作为1个实测区，累计实测实量15个实测区。在同一测区内，实测前需用5米卷尺或者激光扫平仪对弹出的两条方正度操纵线，以短边墙为基准进行校核，无误后使用激光扫平仪打出十字线或者吊线方式，沿长边墙方向分别测量3个位置（两端与中间）与操纵线之间的距离（假如现场找不到操纵线，能够一面带窗墙面为基准，用仪器引出两条辅助方正操纵线）。选取3个实测值之间的极差，作为推断该实测指标合格率的1个计算点。如该套房无方正基准线或者偏差超过5mm2m,则该套房内所有测区的实测值均按不合格计，并统一记录为“50mm”。所选2套房中方正度极差的实测区不满足15个时，需增加实测套房数。（5）示例:6.3.7.地面表面平整度(抹灰工程)(1)指标说明：反映找平层地面表面平整程度。(2)合格标准：毛坯房交付地面或者龙骨地板基层表面平整度4mn面层为瓷砖或者石材的地面基层表面平整度W4mm装修房地板交付面表面平整度W3mm°(3)测量工具：2米靠尺、楔形塞尺(4)测量方法与数据记录：每一个功能房间地面都能够作为1个实测区，累计实测实量6个实测区。任选同一功能房间地面的2个对角区域，按与墙面夹角45度平放靠尺测量2次，加上房间中部区域测量一次，共测量3次。客、餐厅或者较大房间地面的中部区域需加测1次。同一功能房间内的3或者4个地面平整度实测值，作为推断该实测指标合格率的3或者4个计算点。所选2套房地面表面平整度的不满足6个实测区时，需增加实测套房数。(5)示例：地面平整度测量示意7.定尺加工篇7.1. 砌筑工程7.1.1. 基本原则(1)实测前，根据同一标段内各楼栋进度随机选取处于砌筑阶段2-4套房作为砌筑工程的实测套房。户数最多的房型为必选。累计实测实量10个实测区。(2)关于验收以后需改造的墙体仍需作为实测区，有关标准不变。7.1.2. 外门窗洞口尺寸偏差(砌筑工程)(1)指标说明：反映洞口施工与图纸的尺寸偏差，与外门窗框塞缝宽度，间接反映窗框渗漏风险。(2)合格标准：-5,10mm(3)测量工具：5米钢卷尺或者激光测距仪(4)测量方法与数据记录：关于平外墙面的门窗洞口：同一外门或者外窗洞口均可作为I个实测区，累计实测实量20个实测区。测量时不包含抹灰收口厚度，以砌体边对边，各测量2次门洞口宽度及高度净尺寸(关于落地外门窗，在未做水泥砂浆地面时，高度可不测)取高度或者宽度的2个实测值与设计值间的偏差最大值，作为推断高度或者宽度实测指标合格率的I个计算点。所选2套房中的外门窗洞口尺寸偏差的实测区不满足20个时，需增加实测套房数。(5)示例：7.2. 抹灰工程7.2.1. 基本原则（1）实测前，根据同一标段内各楼栋进度随机选取处于抹灰阶段2-4套房作为抹灰工程的实测套房。户数最多的房型为必选。（2）使用木夹板、石膏板等轻质材料作为后改造墙体，可不作为实测区。关于其他后改造墙体，有关标准不变。7.2.2. 房间开间/进深偏差（抹灰工程）（1）指标说明：选用同一房间内开间、进深实际尺寸与设计尺寸之间的偏差。（2）合格标准：-10,10mm（3）测量工具：5米钢卷尺、激光测距仪（4）测量方法与数据记录：每一个功能房间的开间与进深分别各作为1个实测区，累计实测实量6个功能房间的12个实测区。同一实测区内按开间（进深）方向测量墙体两端的距离（测点离墙通常在500mm左右，离地1米，如遇门窗洞口，能够另行选择合适测点位置，或者通过操纵线测量），各得到两个实测值,比较两个实测值与图纸设计尺寸,找出偏差的最大值,其小于等于IOmm时合格;大于IOmm时不合格。所选2套房所有房间的开间/进深的实测区分别不满足6个时，需增加实测套房数。（5）示例：7.2.3. 户内门洞尺寸偏差(抹灰工程)(1)指标说明：反映户内门洞尺寸实测值与设计值的偏差程度，避免出现“大小头”现象。(2)合格标准：高度偏差TO,10mm;宽度偏差-10,10mm：墙厚偏差.3,3mm°(3)测量工具：5米钢卷尺(4)测量方法与数据记录： 每一个户内门洞都作为1个实测区，累计20个实测区。入户门门洞必选。 实测前需熟悉所选套房各户内门洞口尺寸。实测前户内门洞口侧面需完成抹灰收口与地面找平层施工，以确保实测值的准确性。 实测最好在施工完地面找平层后，同一个户内门洞口尺寸沿宽度、高度各测2次。若地面找平层未做，则从现场一米标高线测量并计算实测户内门洞口高度2次。高度2个测量值与设计值之间偏差的最大值，作为高度偏差的1个实测值；宽度的2个测量值与设计值之间偏差的最大值，作为宽度偏差的1个实测值；墙厚则左、右、顶边各测量一次，3个测量值与设计值之间偏差的最大值，作为墙厚偏差的1个实测值。每一个实测值作为推断该实测指标合格率的1个计算点，一个测区有三个实测值，一个实测点作为一个合格率计算点。如现场己经施工完门套底板，则测量底板靠墙面与砌体墙或者碎墙基层之间缝隙的疑似最大尺寸，如该值不大于门套贴脸宽度的1/2,且宽度与高度尺寸偏差符合要求，则对应的有关实测值合格；如一项不合格，则对应的有关实测值为不合格。 所选2套房中户内门洞尺寸偏差的实测区不满足20个时，需增加实测套房数。(5)示例：第一尺第三尺7.2.4. 外墙窗内侧墙体厚度极差（抹灰工程）（1）指标说明：反映外墙窗内侧墙体厚度偏差程度，避免大小头现象，影响交付观感，同时提高收门面瓷砖集中加工的效率。（2）合格标准：O,4mm（3）测量工具：5米钢卷尺（4）测量方法与数据记录： 任一橙外门窗都作为一个实测区。累计30个实测区，其中涂饰墙面收口的平窗与凸窗实测区为10个，取样比例为3：7；外窗实测区卫生间、厨房等四边瓷破收口外窗实测区为20个；所选3套房实测区不满足30个时，需增加实测套房数。 实测时，外墙窗框等测量部位需完成抹灰或者装饰收口。同一户型同一部位的墙体厚度设计值计为A；关于外墙平窗框内侧墙体（涂饰完成面），在窗框侧面中部各测量2次墙体厚度Bl、B2与沿着竖向窗框尽量在端位置测量1次墙体厚度B3“这3次实测值之间极差值作为推断该实测指标合格率的1个计算点。关于外墙凸窗框内侧墙体，沿着与内墙面垂直方向，分别测量凸窗台面两端头部位窗框与内墙抹灰完成面之间的距离。2个实测值之间极差值作为推断该实测指标合格率的1个计算点。关于厨房、卫生间平窗框内侧墙体，在窗框侧面中部各测量2次墙体厚度Bl、B2与沿着竖向窗框尽量在顶端位置测量1次墙体厚度B3o这3次实测值的平均值B与A之间极差值作为推断该实测指标合格率的1个计算点。(5) 示例:室外贴凸窗台板_第一尺第二尺下列(7.2.5-7.2.9)为精装修交付项目实测指标7.2.5. 同户型同厨卫间管井尺寸偏差(抹灰工程)(1)指标说明：反映厨房、卫生间管井、烟道尺寸精度，确保瓷砖集中加工效率。毛坯房不测此指标。(2)合格标准：-5,5mm(3)测量工具：5米钢卷尺(4)测量方法与数据记录： 实测区与合格率计算点：累计选择5个户型，如不足5个户型，按户型套数自多向小排序进行增加；每一户型选择2套房，两套房中同一位置厨卫间的管井作为一个实测区；每户型厨房、卫生间的所有管井、烟道全选。 确定同一位置(同一户型)的管井的长度、宽度设计值，记为Al、BK 分别测量AhBl所对应的两套房管井的长度Ll、L2与宽度W1、W2；计算L1、L2与Al的偏差值Pl、P2；计算Wl、W2与BI的偏差值P3、P4；分别推断PlP4个实测偏差值是否符合合格标准；一个实测偏差值作为1个合格率计算点。按第一条的方法，分别测量其他户型的实测偏差值，分别作为相应实测区的实测偏差值。每一个实测偏差值作为1个合格率计算点。(5)示例：(1个户型、2个实测区，4个测量值)实测区1 （卫生间）实测区2 （卫生间）次卧室 FL1-27.2.6. 同户型同厨卫间窗底框标高偏差（抹灰工程）（1）指标说明：反映厨房卫瓷砖墙面窗框预留位精度，提高集中加工效率,毛坯房不测此指标。（2）合格标准：-10,10mm（3）测量工具：激光扫平仪、5米钢卷尺（4）测量方法与数据记录： 实测区与合格率计算点：厨卫间的一个外窗作为一个实测区；所选户型数量很多于2个；每户型的所选套房为2套；累计实测区不足20个，需增加不一致户型的厨卫间；如户型数不足，需增加同一户型的套房数。首先确定同一户型同一位置厨卫间的瓷豉墙面窗口的相对标高数值B1： 核实同一实测区同一厨卫窗口水平标高线的相对标高数值，记为H1；使用激光扫平仪复核水平标高线是否水平；测量激光水平线与相对标高线的距离，记为H2；如不水平，则以窗侧框与水平标高线的交点作为测尺位，测量H2值。 测量同一实测区同一厨卫的瓷砖墙面窗框底部居中位（未抹灰收口阶段）或者窗台抹灰收口底边居中位（已抹灰收口阶段）与激光水平线的距离，记为H3。 记该套房窗框底的相对标高AI=Hl+H2H3；计算Al、Bl的偏差值P1；推断Pl是否符合合格标准；一个实测区的Pl实测偏差值作为一个合格率计算点。®重复第至步骤，分别测量其他户型的实测偏差值，分别作为相应实测区的实测偏差值。每一个实测偏差值作为1个合格率计算点。（5）示例：（AI值的测量与计算参考图如下）示例7.2.7. 同户型同厨卫间窗侧框墙距偏差（抹灰工程）（1）指标说明：反映厨房、卫生间窗口在墙面位置的精度，提高集中加工效率。毛坯房不测此指标。（2）合格标准：-10,10mm（3）测量工具：5米钢卷尺（4）测量方法与数据记录： 实测区与合格率计算点：累计选择5个户型，如不足5个户型，按户型套数自多向小排序进行增加；每一户型选择2套房，两套房中同一位置厨卫间的瓷砖墙面窗口作为一个实测区；每户型所有厨房、卫生间的瓷破窗口位全选。 确定同一位置（同一户型）的窗侧框与墙距离的设计值，记为A、Bo 测量同一实测区2套房中同一厨卫的瓷砖墙面窗侧框外边居中位（未抹灰收口阶段）或者窗框抹灰收口侧边居中位（己抹灰收口阶段）分别与所处墙面左、右第一条垂直阴角线的距离，分别记为（Al、A2）、（Bl、B2）；计算A与（Al、A2）的偏差值（PI、P2）,计算B与（BKB2）的偏差值（Ql、Q2）；分别推断（Pl、P2）、（Ql、Q2）是否符合合格标准；一个实测偏差值作为1个合格率计算点。 按第一条的方法，分别测量其他户型的偏差值（Pl、P2）、（Ql>Q2）,分别作为相应实测区的实测偏差值。每一个实测偏差值作为1个合格率计算点。（5）示例：（实测区划分参考第7.15节，Al、Bl值的测量参考图如下）示例7.2.8. 柜体嵌入位尺寸偏差（抹灰工程）（1）指标说明：反映嵌入收纳系统（衣柜、玄关柜、橱柜等）的预留洞口精度，提高集中加工效率。毛坯房不测此指标。（2）合格标准：高度与宽度：O,10mm；平整度：O,4mm；垂直度：O,4mm（3）测量工具：5米钢卷尺、靠尺、塞尺（4）测量方法与数据记录： 累计选择5个户型，如不足5个户型，按户型套数自多向小排序进行增加；每一户型选择2套房，两套房中同一位置柜体嵌入位作为一个实测区；每户型所有柜体嵌入位全选。 实测前洞口需完成抹灰收口与地面找平层施工，以确保实测值的准确性。 实测最好在地面找平层完工后，同一个柜体嵌入位尺寸沿宽度、高度、垂直度、平整度各测2次。若未完工，则只检测柜体嵌入位宽度、平整度、垂直度
