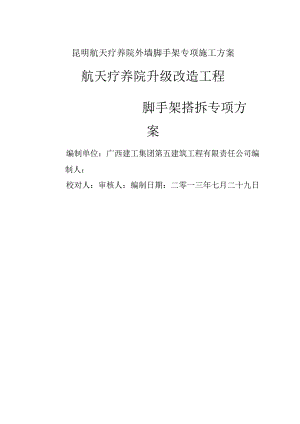

昆明航天疗养院外墙脚手架专项施工方案航天疗养院升级改造工程脚手架搭拆专项方案编制单位：广西建工集团第五建筑工程有限责任公司编制人：校对人：审核人：编制日期：二零一三年七月二十九日脚手架专项施工方案报审表表C1-8（监A2）资料号T知Q补昆明航天疗养院升级工程名称改造工程日期年月日致：昆明建设咨询监理有限公司（监理与我方己根据施工合同的有关规定完成了昆丹组织设计（方案）的编制，并经我单位上级技附：外脚手架专项施工方案承包单位（1”立）3航天疗养院升级改造工程外脚手架专项施工术负责人审查批准，请予以审查。t）广西建工集团第五建筑工程有限责任公司项目经理B期专业监理工程师审查意见：专业监理工程师日期总监理工程师审批意见：项目经理机构昆明建设咨询监理有限公司总监理工程师B期本表由施工单位填报，监理单位、施工单位各储存一份。云南省住房与城乡建设厅印制第一节工程概况与编制根据1一、工程概况1二、编制根据与参考书籍2第二节施工准备工作及要紧材料需用量计划2一、技术准备工作2二、物质准备工作2三、劳动力准备3第三节通常规定3第四节外墙脚手架搭设有关要求4一、搭设范围4二、有关要求4第五节落地式双排钢管外脚手架搭设标准4一、脚手架材质5二、脚手架的基底5三、脚手架的扫地杆6四、架体与建筑物的拉结6五、脚手架板的铺设9六、立杆的纵距、横距、步距10七、外脚手架的防护H八、支撑体系12九、杆件搭设的构造要求13十、荷载15H-一、受料平台15十二、特殊部位处理16十三、搭设与拆除顺序22第六节脚手架的结构计算23一、落地脚手架的搭设参数23二、外脚手架计算书24（一）计算说明24（一）计算搭设高度25（三）脚手架稳固性计算26（四）纵、横向水平杆计算26（五）抗弯强度计算27（六）纵、横向水平杆计算30（七）立杆的稳固性计算32（八）拉结件计算35第七节、各项技术管理措施-34-5一、脚手架材料质量操纵措施-34-5二、保证施工质量措施-35-6三、保证施工安全措施-37-8四、环境保护及文明施工措施39第八节、现场施工管理组织机构-39-0一、安全生产管理目标-39-1二、施工组织机构-39-第一节工程概况与编制根据一、工程概况1.1工程简介工程名称昆明航天疗养院升级改造项目工程地址昆明市海域七公里怡兴路10号建设单位深圳华森建筑与工程设计顾问有限公司设计单位深圳华森建筑与工程设计顾问有限公司监理单位昆明建设咨询监理有限公司施工总承包单位广西建工集团第五建筑工程有限责任公司资金来源自筹合同承包范围建筑、装修、电气、采暖工程合同工期690日历天合同质量标准合格L2工程概况本工程为昆明航天疗养院升级改造项目，位于昆明市海境七公里怡兴路10号，滇池路西侧、红塔西路南侧。建设用地39125m2,总建筑面积41060.65m2,规划设计为一栋多层酒店与一栋专家公寓，共有220间客房，地面以上为四层，地下一层，层高3.2米，建筑总高12.8米，局部高16.5米。本建筑为一类公用建筑，建筑耐火等级为一级，框架-剪力墙结构抗震设防烈度为8度，设计使用年限为50年。二、编制根据与参考书籍1、建筑施工扣件式钢管脚手架安全技术规范。(JGJI30-2001)2、中国建筑工业出版社高层建筑施工手册。3、昆明航天疗养院升级改造工程施工图。第二节施工准备工作及要紧材料需用量计划一、技术准备工作为了保证该工程外脚手架的搭设及拆除方法切实可行，贯彻“安全、适用、可行、经济”的原则，做好各类材料机械加工的技术资料准备与使用计划安排。做好安全技术交底工作，操作工人考核培训。二、物质准备工作外脚手架材料使用48X3.5mm优质钢管、直角扣件、对接扣件、旋转扣件。密目式安全网，钢筋网片脚手板，该工程需要外架材料量大,由预算部作好各类资源用量及进场计划，保证材料按时进场，并按规定堆放。具体详见：材料计划表序号材料名称单位数量备注1钢管中48X3.5mm吨1002直角扣扣件千个7.53对接扣件千个1.54旋转扣件千个1.55安全网M24000密目阻燃安全网6钢筋网片脚手板M21000三、劳动力准备1、在项目经理及项目管理机构直接领导下，配备技术人员以满足该工程施工技术管理的各项需要。2、选择技术素养高，有上岗资格证的架子班组，按生产进度计划组织劳动力进场，进行安全、消防、文明施工等各方面教育，并做到上岗人员上岗前体检，体检合格者方可上岗。根据该工程外架工程量及工期要求，准备15个合格的专业架子工进场施工。第三节通常规定1、凡是有高血压，严重心脏病、癫痫病，与其他不适于高空作业的人员，均不得从事架子工作业。凡参加高空作业人员，务必定期进行身体检查。2、处于3米以上的高空作业时，务必配戴安全带，作业时戴安全帽。安全带务必系在牢固可靠的地方。3、高处作业时，衣着要灵便。禁止赤脚、穿拖鞋、硬底鞋与带钉易滑鞋。严禁酒后作业。4、严禁向下抛物体与工具；严禁作业人员在脚手架上下；严禁在四周没有安全网而以不系安全带的危险场所作业。5、强台风、雷雨天、大雾天的环境，不准进行高处作业；夜间作业务必布置良好的照明设备。6、操作时，精神集中，禁止打闹与开玩笑。工间休息时应下到地面。7、脚手架其负荷量每平方米不得超过二百七十公斤。8、架子上原则上禁止堆料。如必要时，堆料不能过于集中。凡不符合规定的，架子工有权制止。9、脚手架应固定于建筑物的牢固部位上，不应固定在管道及其他不牢靠的结构上。10、施工场所的脚手架其使用期在半年以上者，通过大风、大雨后，要进行检查，发现问题及时处理。11、架子搭设完毕，应汇同有关人员验收签证后方可交付使用。12、脚手架的安装与拆卸，应按施工方案程序进行。施工区应设围栏或者专人看守第四节外墙脚手架搭设有关要求一、搭设形式本工程由于有足够钢管及钢筋脚手板，使用落地式双排钢管脚手架。每1.8高操作层满铺钢筋网片脚手板。二、有关要求使用常用方法进行搭设，并每隔一步距上铺钢筋网脚手板。由于外架是自下而上满搭，为安全起见，水平硬拉：使用阳台根部与其他满足间距需要的部位竖向预埋648钢管拉外架立杆，间距为4M,待上层墙模拆除后进行水平钢管硬拉。（详见架子搭设剖面图）第五节落地式双排钢管外脚手架搭设标准一、脚手架材质钢管符合国际3号钢与技术要求，外径不小于48mm,壁厚不小于3.5mrn,有严重锈蚀、弯曲、压扁或者有裂缝的钢管严禁使用。扣件要有出厂合格证，有脆裂、变形、滑丝的扣件禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。当扣件夹紧钢管时，开口处的最小距离不小于5mm。二、脚手架的基底落地式脚手架直接支承在地基上，应认真处理地基，确保地基有足够的承载力，避免脚手架发生整体沉降或者局部沉降。A、脚手架的地基通常要求1、脚手架的钢立杆不宜直接立于地面上，应加设底座与垫板（或者垫木）。垫板（木）厚度不小于50mni;不得在未处理的起伏不平与软硬不一的地面上直接搭设脚手架。2、脚手架地基应有可靠的排水措施，防止积水浸泡地基发生沉降。B、通常作法外脚手架立杆大多处在墙基回填土之上，回填土务必分层夯实。垫木宜使用长L2l.5m、宽不小于200mm、厚5（60mm的木板，垂直于墙面放置或者用长4.Om左右的木板平行于墙面放置，在脚手架外侧挖一浅排水沟排除雨水（图4-1）。外脚手架立杆基础通过夯实并浇捣100厚C15垫层的，可不用垫木板。(a)(b)图4-1普通脚手架基底(a)横铺垫板(b)顺铺垫板三、脚手架的扫地杆扫地杆是立杆下端绑扎的纵向与横向的水平杆，通常离下脚面不宜超过120mmo扫地杆是务必用扣件扣牢，它的功能是约束立杆底脚所发生的位移与用来避免或者减少脚手架的不均匀沉降，在扫地杆下部垫塞木板。四、架体与建筑物的拉结联墙点的位置在与立杆与大横杆相交的接点处，离节点的间距不宜大于300mmo联墙杆在房屋每隔一层范围均需布置一排，通常竖向间距为脚手架步高的24倍，不宜超过4倍，而且绝对值在34m范围内。横向间距宜选用立杆纵距的34倍。不宜超过4倍。且绝对值在4.56.Om范围内。连墙杆的间距大小还与脚手架的总高、立杆承受的内力与地区基本风压大小等有关。见下表:脚手架的总高与联墙杆的覆盖面积关系系数脚手架总高H（In）每个联墙杆的覆盖面积（布/个）252528>2515-25联墙杆务必从底部第一根大横杆处开始设置，沿整片脚手架均匀布置。在脚手架周边的端头（包含顶端）与转角处，要加密联墙杆。刚性联墙杆通常使用如下四种做法：（1）、联墙杆与预埋件焊接而成。即在现浇混凝土的框架梁、柱上留预埋件，然后用圆钢或者角钢一端与预埋件焊接（图4-3）O另一端与连接短管用螺栓连接。连接时要求混凝土的强度等级不低于15Nmm2o图4-3焊接连接图4-4刚性连接之二（2）、短钢管、扣件与钢筋混凝土柱连接（图4-4）。、短钢管、扣件与墙体相连接（图4-5）。图4-5刚性连接之三(4)、现浇混凝土的梁板上预埋竖向短钢管，然后用连接短钢管一端与预埋竖向短钢管用直角扣件连接，另一端用直角扣件与立杆连接。(如图4-6)：图4-6刚性连接之四(5)、联墙杆宜使用梅花形布置。如图(4-7)：(6)、联墙杆所在位置有的时候可能遇到门窗洞口，能够用添加附加短钢管的办法来实现联结。(7)、施工过程中当个别联墙杆被拆除后在相当一段时期内难于补上时，务必采取有效的加强措施。如邻近添设一个临时的联墙杆，限制施工荷载或者加强横向刚度等。图4-7连墙杆的布置五、脚手架板的铺设首层隔离层与施工操作层沿纵向满铺脚手板，作到严密、牢固、铺平、铺稳、，不得超过50mm的间隙。架子上不准留单块脚手板。脚手板在纵向的接头有对接铺设与搭接铺设二种(图4-8)。图4-8脚手板的对接和搭接(a)对接(b)搭接1脚手板2小横杆(1)、对接铺设的脚手架板，在每块脚手架板两端下面均要有小横杆，杆离板端的距离应不大于15OnInb小横杆应放正、绑牢。(2)、搭接铺设的脚手板，要求两块脚手板端头的搭接长度应不小于200mm,接头处务必在小横杆上，脚手板与小横杆之间的不平处同意用木块垫实并绑牢，不许垫砖块等易碎物体。严禁留探头长度>50mm探头板。脚手板应在下列部位给予固定：(1)、脚手板的两端与拐角处；(2)、沿板长方向间隔200300mm;(3)、坡道与平台的两端；(4)、其他可能发生滑动与翘起的部位。六、立杆的纵距、横距、步距立杆的纵距脚手架高度H脚手架的纵向间距L<30mL82.0m3040m1.41.8m4(50m1.21.6m立杆的误差操纵在脚手架的高度段H内，立杆的全部垂直偏差绝对值规定如下：当HW30m时，偏差不大于H/200。当H>25时，偏差不大于H400mm0作业面的横向尺寸(1)、横向水平杆(小横杆)伸出纵向水平杆(大横杆)外的长度不宜小于100mm,以防止小横杆从大横杆上滑脱。(2)、双排脚手架的里立杆距墙体的距离为30OmnU以保证工人有一定的操作活动空间。(3)、由于结构施工与装饰施工操作工艺的不一致，材料用量、堆放运输方式的不一致，对作业面尺寸要求均是完全不一致的。(4)、小横杆的里端离墙面的距离、对结构脚手架与装修脚手架因不一致需求而异。各式脚手架的尺寸类型尺寸类型结构脚手架装修脚手架小横杆里端距墙面距离aIoonInrl50mm15Omllr20Omm双排脚手架外立杆间的距离b1.OonrL50m0.80nl.20m脚手架的步距通常为L8m,底步不大于2m。七、外脚手架的防护离地面2m以上铺设脚手板的作业层都要在脚手架外立杆的内侧绑两道牢固的护身栏杆与挡脚板。两道护身栏杆离脚手架的高度分别为L2m与0.6m,紧贴外立杆内侧安设两道水平钢管。挡脚板宽度在180Innl左右。架体须超过施工操作层L8m高，中间须加防护栏杆。密目式安全网应紧随架体搭设高度满挂；使用的密目式安全网须是建设部认证产品。每隔4步架须满铺脚手板，本工程每隔2步架就满铺脚手板，防止物体坠落，关于高层脚手架，顶层应满铺脚手板，以保证脚手架的顶端有足够的横向水平刚度。当风力大于六级时，工人不得在架子上进行施工操作。八、支撑体系脚手架务必设置支撑体系。支撑体系包含纵向支撑（剪刀撑）、横向支撑与水平支撑，这些支撑应与脚手架这一空间构架的基本构件很好联结。1、纵向支撑（1）、脚手架高度在25m下列时，在脚手架两端与转角处务必设置剪刀撑。中间每隔1215m设一道（图4-9a）,且每片架子很多于三道。剪刀撑宽度宜取35倍立杆纵距，斜杆与地面夹角宜在45°60°。接点离地面不宜大于500mmo（2）、剪刀架高度在2550m,除沿纵向每隔1215m设置一道高度自下而上连续设置的剪刀撑外。在相邻两排剪刀撑之间需沿高度每隔l（15n加设一道沿纵向通长的剪刀撑（图4-9b）。（3）、对高度大于50m的高层剪刀架，则应沿剪刀架全长与高度连续设置剪刀撑（图4-9c）。(b)图4-9剪刀撑分布形式2、横向支撑横向支撑是指在横向承力结构内从顶沿全高呈之字形设置连续的斜撑。在下列位置务必设置横向支撑：脚手架的纵向传力结构架构件限制不能形成封闭形。如“一”字型，“L”字型，或者“凹”字型的脚手架，其两端务必设置横向支撑。并于中间每隔六个间距加设一道横向支撑；脚手架高度超过25m时，每隔六个间距要设置横向支撑一道。3、水平支撑没有铺板的水平板空腹桁架在二根横向承力结构之间务必设置小横杆，其间距对结构脚手架不宜大于1m,对装修脚手架不宜大于1.2m,这些小横杆与大横杆均应紧密相扣。对承力较大的结构脚手架,为了使其有更大的水平横向刚度，需在设置联墙拉结杆件的脚手架水平面同内连续添设水平斜杆，呈之字型布置，形成一个刚度较大的水平桁架。九、杆件搭设的构造要求立杆：在竖立杆时，要注意杆件的长短搭配使用。立杆的接头除顶层可使用搭接接头外，其余务必使用对接扣件实行对接头。搭接时的搭接长度不应小于1m,用不小于两个旋转扣件来扣牢，扣件的外边缘到杆端距离不小于100mmo立杆接头与相近大横杆的距离不宜大于步高的三分之一。相邻接头的高度应大于500mm。高层脚手架的立杆使用上单下双时，下部的两根钢管务必用直角扣件与大横杆扣紧，以保证两根钢管共同工作，不得只扣一根，以避免其自由变形长度加倍增加。单杆与双杆的连接构造有两种（图4-10）：图470单立杆和双立杆的联系方式A、上部单立杆是由下部立杆中的一根延伸而成。该杆应按承受全部上立杆（单立杆部分）荷载的70%与下部荷载（双立杆部分）的一半来考虑。B、上部单立杆同时与下部两根双立杆搭接。上部单立杆支承在小横杆上，这小横杆则置于下部双立杆之间。搭接部分很多于三道旋转扣件（扣在立杆上），且三道扣件紧接，以加强对大横杆支持力。这种联接方式下的两根立杆的荷载可按平均分担考虑。大横杆：大横杆的长度不宜小于三跨，且不小于6mo立杆与大横杆务必用直角扣件扣紧，不得遗漏。同一排大横杆的水平偏差不大于该片脚手架总长度的1/300,且不大于500mmo大横杆最好使用对接扣件连接。如使用搭接连接时，搭接长度不应小于1M,并用三个旋转扣件扣牢。大横杆接头与相邻立杆的距离不大于纵跨的五分之一。同一水平内的内外两根大横杆的接头与上下相邻的两根大横杆的接头均应相互错开，不得出现在同一跨间内。相邻接头的水平距离应大于500mmo小横杆紧贴立杆布置。关于双立杆，则设于双立杆之间。小横杆搭于大横杆上，用直角扣件扣紧，对贴近立杆的小横杆亦可紧固于立杆上。斜杆：纵向支撑的斜杆与地面夹角在45°60。斜杆用扣件与脚手架扣紧的连接头两端距脚手架节点（即立杆与横杆的交点）不大于200mm。除两端扣紧外，中间尚需增加2-4个节点。斜杆的最下面一个连接点距地面不宜于500mm,以保证脚手架的稳固。斜杆的接长当使用搭接时，搭接长度不小于400mm,并用两只旋转扣件扣牢。十、荷载承重脚手架负荷量每平方米不宜超过270kgo不应在脚手架上附装机械设备、摇臂把杆、悬挑平台、拉缆风绳及搭（挂）卸料槽（斗）等。十一、受料平台在建筑施工中，结构完成后，当有些大规格材料、设备无法从外用电梯运往室内时，常需设置受料平台，以便将它们用塔式起重机先吊运至受料平台口上，再装运至室内施工地点。结构施工拆下的模板、支撑也可由室内运往受料平台，用塔式起重机转运至上层使用。受料平台类型本工程使用钢管制作的支撑结构的斜撑式受料平台，如下图所示。它是由钢管构成的三角桁架，其斜压杆使用双斜杆。每层设置二个，在适当位置上搭设且在建筑物垂直方向错开设置。受料平台外端部用钢丝绳吊拉卸载。受料平台规格：本工程受料平台设计长为6米，宽为4米。受料平台使用注意事项：受料平台应设在窗洞口部位或者阳台部位，台面应与楼板取平或者搁在楼板上。受料平台在建筑物的垂直方向应错开设置，以免妨碍吊运物品。受料平台外侧三面均应设置防护栏杆。当吊运物品长度超过受料平台长度时，可将其端部防护栏杆做成格栅门，需要时打开。当受料平台不能设置防护栏杆时，应在入料洞口处设置栏杆，操作人员上受料平台时，务必采取有效的安全防护措施。使用中应加强检查，确保安全使用。十二、特殊部位处理脚手架斜道，脚手架斜道（图4-11）是作为人员上下通行用的通道，宽度不宜小于1米，坡度宜为L3（高：长）。通常为之字形斜道的拐弯处要设置休息平台，宽度不小于L2m。LL平面图(1)斜道处立杆的荷载往往最大，由于层层有脚手架板及挡脚板等重量，因此斜道处的立杆要验算其稳固性，若不足时，可采取增加钢管立杆的方法或者局部卸荷的措施。(2)斜道两侧、端部及平台外围，务必设置剪刀撑。宽度大于2米的斜道，在脚手板下的小横杆下，应设置之字形横向支撑。斜道两侧及平台外围应设置两道护身栏杆及高度不小于18Omrn的挡板脚板。斜道脚手板上务必设防滑条，防滑条间距不大于300mm。使用搭接法铺脚手板时，接头务必在小横杆，搭接长度不小于20OnInb板头凸处用三角木填顺，脚手板使用对接时，接头处下面应设两根小横杆。(二)、洞口脚手架遇到施工时需通行的门洞口，为了施工方便与不影响通行与运输，应将洞口的立杆抽走。这样洞口上的立杆不能落到基底上,这时应采取的构造措施是（图4-12）图4-12洞口洞口上的立杆从洞口上的大横杆开始扣接。洞口上的内外大杆可用两根钢管加强。脚手架的内外两侧在洞口边要设人字形斜撑，斜撑与地面成60度夹角。斜撑应与洞口上的立杆与大横杆扣接牢固，使立杆上所传来的荷载通过斜撑传到地基。洞口两侧的立杆、可用双钢管加强。（三）、挑檐与其它凸出部位的处理挑檐与其它凸出部位，使用斜杆将脚手架挑出，形成挑脚手架。详图4-13。1、斜杆应在每根立杆上挑出，与水平夹角不得小于60度角。2、斜杆两端均应交于立杆与大横杆、小横杆的节点。3、挑脚手架最外排立杆与脚手架两排立杆，至少应连接设置三道平等的大横杆。挑脚手架挑出部分高度不超过两步架，挑出部分的宽度与斜杆间距，均不得大于l.5m。小横杆间距不得大于1m,两端务必扣牢。使用荷载不得超过10Nm2o图4T3挑檐的封顶（四）、封顶脚手架封顶时，为了保证施工时的安全，外排立杆高度务必超过房屋檐口的高度。并要设置两道护身栏与一道挡脚板，挂安全立网。房屋外立杆的高度要超出女儿墙顶1米，对坡屋顶务必超过檐口1.5m0内排立杆只要一低于檐口底150200mm0最上一排联墙杆上部的自由高度不大于4m0（五）、卸载图4-15斜拉式桁架卸载当脚手架承受的荷载过大时，可使用卸载的措施将部分荷载传给主体结构承受。卸载装置可为下撑式桁架（图4-14）或者斜拉式桁架（图4-15）,桁架的水平悬挑杆件支托大横杆（贴近立杆）。卸荷层要设水平支撑，上下两层要增设联墙杆。（六）、安全通道及水平安全挡板设置1、结构施工自二层起，凡人员进出的通道口，均应搭设安全防护棚。图477安全通道（图4-17）。2、挡板设于南面、东面、西面等三个面，有外来车辆及外来人行通道，为保证安全措施，务必设置这个面的水平安全挡板。（见图4T6）图4T6水平安全挡板示意图3、高度超过24米的层次上的交叉作业，应设双层防护，防护棚应使用5cm厚木板或者双层跳板搭设。4、防护棚长度应满足坠落半径的要求，宽度满足每侧伸出通道边不小于1米。其中，可能坠落半径R与可能坠落高度H的关系是:H=215m时，R=3m；H=1530m时，R=4m；H>30m时，R=5mo本工程安全通道布置如下：靠南面要紧人行通道及北面加工场外架子立杆外侧满搭安全防护棚，立杆间距不大于1.6X1.6m。水平杆步距L8m。其他结构外侧回填土后外搭宽6米高4米的防护棚，电梯通道搭6m宽防护棚。防护棚顶应设两层夹板，两层间高度为600三.（七）、与施工垂直运输设备口的联接施工垂直运输设备的拆卸，通常在外墙脚手架拆除后才进行，因此，搭设外墙脚手架钢管时，要预留垂直运输设备位置未完成工程范围的架子，避免此范围的外架被拆除而导致返工。搭设前，考虑同此位置的水平连接，长度为此口部每侧3米。（八）、避雷接地高层外架子需作避雷接地，接地使用镀锌扁钢30义5,每栋4根顺四角沿脚手架向上爬升，每次高于脚手杆3米，端部用30镀锌管焊258镀锌钢棒，630与扁钢使用焊接，扁钢下部打入坑底岩土中，接地电阻小于4欧姆。十三、搭设与拆除顺序搭设顺序做好搭设的准备工作一按房屋的平面形状放线一铺设垫板一按立杆间距排放底座一放置纵向扫地杆一逐根树立立杆，随即与纵向扫地杆扣牢一安装横向扫地杆，并与立杆或者纵向扫地杆扣牢一安装第一步大横杆（与各立杆扣牢）一安装第一步小横杆一安装第二步大横杆一安装第二步小横杆一加设临时抛撑（上端与第二步大横杆扣牢，在装设两道联墙杆后可拆除）一第三、四步大横杆与小横杆一设置联墙杆一接立杆一加设剪刀撑一铺脚手板一绑护身栏杆与挡脚板一立杆安全网。拆除顺序拆除的原则：先搭的后拆，后搭的先拆。先从钢管脚手架顶端拆起。拆除的顺序为：安全网一护身栏一档脚板一脚手板一小横杆一大横杆f立杆f联墙杆f纵向支撑。脚手架拆除安全技术要点(1)外脚手架的拆除应按自上而下的顺序进行。拆除钢管应码好、捆好、扣件用尼龙袋装好，安全网叠好并逐一由塔吊吊落地面堆放，做到工完场清。(2)拆除时，在外墙需修补的地方，应暂时停下来，配合管理人员、泥水工做好墙体的修补及墙面粉尘的清理工作；配合幕墙施工人员清理及修补幕墙存在的缺陷。(3)做好成品保护工作，施工过程务必确保墙面砖、玻璃幕墙不被损坏及污染。(4)拆除后的一切材料按指定地点堆放整齐。(5)外脚手架拆除时，应派专人守护下面，禁止无关人员进入拆除危险区，确保安全。(6)在拆除前，应先与施工外墙的人员商定交叉作业范围，错开工作面，确保施工安全。第六节脚手架的结构计算一、落地外脚手架的搭设参数落地架使用双排扣件式钢管脚手架，外架沿建筑外边全长搭设。1、立杆：纵向间距不大于L8米(本工程使用1.5米间距)；横向间距1.2米,里排离墙0.3米。相邻立杆接头要错开，对接用一字扣连接。2、大横杆：间距L8米，架子外侧两步架之间搭设栏杆，钢管接头要错开，用一字扣连接。大横杆与立杆用十字扣连接。每一面架内的纵向水平高低，有关不应大于一皮砖厚。3、小横杆：间距0.7米。两头搁于大横杆上，至少伸出IOCn1。端头离墙5-10cmo小横杆与大横杆用十字扣连接。三步以上的小横杆加长，与墙拉结。4、十字撑：设置在脚手架的转角、端头及沿纵向每隔30米处。每档十字撑占两个跨间，最小一对落地，从底到顶连续布置。钢管与地面呈45度到60度角，夹角用回转扣连接。5、连墙杆：每隔三步四个跨间设置一道连墙杆。做法：用双股8号铁丝绕过立杆与大横杆的连接点，与墙上预埋钢筋环或者圈梁拉结，并用连杆顶住墙面；也可用小横杆加长，在墙壁里面卡上短钢管连接。本工程使用预埋件刚性连接连墙杆构造。6、每段架只限两个操作面作业，且施工荷载操纵在200kg112内。7、架体始终高出工作面2米以上，当架体高出周围建筑时，用6钢筋作接地线形成避雷系统。8、架子四周临边要设可靠的安全防护。二、外脚手架计算书(一)计算说明：本计算书是根据建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001编制而成的。因脚手架所受荷载变异性较大；扣件接点属于半刚性，且接点刚性大小与扣件质量有关，接点性能存在较大变异；脚手架结构、构件存在初始缺陷，如杆件的初弯曲、锈蚀，搭设尺寸误差、受荷偏心等均较大；与墙的连接点，对脚手架的约束性较大，针对以上问题尚不具备独立进行概率分析的条件，故对结构抗力乘以小于1的调整系数-/R',其值是与常用安全系数进行校准确定。扣件式钢管脚手架，通常情况下，偏心产生的附加弯曲应力不大,予以忽略，并在有关调整系数中加以了考虑。按照冷弯薄壁型钢结构技术规范的规定，对本工程所使用的钢管Q235-A级钢的抗拉、抗压、抗弯强度设计值f取为：205NMM2o(一)计算搭设高度已知:立杆纵距b=1.5米;立杆横距I=1.2米;大横杆步距h=L8米;小横杆间距LO.7米内立杆距离建筑物bl=0.35米；脚手架与建筑物拉结点的位置，竖向间距Hl=2h=3.6米，水平距离L1=6L=4.2米；钢管为648X3.0；施工荷载QK=2.OKN/Mo试验算使用单根钢管作立杆，其同意搭设高度为：1 .查有关表格得：Af=47.028KNo2 .查有关表格得：NGK2=2.156KNo3 .因是两个操作层同时施工，故QK=4.0KN/M,查有关表格得：NQK=5.70KNo4 .查有关表格得：NGKl=O.41IKNo5 .将查得数值代入公式中，其中KA=O.85H=Kf-l.30(1.2NGK2+1.4NQK)1.2NGK1=0.85×47.082-1.3(1.2×2.156+1.4×5.70)1.2X0.411=52.9米最大同意搭设高度为HMAX=H/（1÷H1OO）=34.6米>16.5米（本工程脚手架高度不大于21M）故满足工程施工需要。（三）脚手架整体稳固性计算：按照H=21米，其折合步数nl=211.8=12步。求证：NAKAKHf双钢管部分，每一步纵距脚手架的自重NGK1=NGK1+2×1.5×0.376（钢管自重）+0.014×4（扣件自重）=0.411+1.128+0.056=1.595KNN=1.2nlNGK1+1.4NQK=I.2×14×0.411÷1.4×5.70=14.88KNb=1.5H1=4.5X=2H1b=91.5=6由b=1.5m二211查有关表格得11=30入OX=U入X=30义6=180由入OX=180查有关表格得=0.220,立杆使用单钢管，KA=0.85高度调整系数KH=I/（1+H/100）=1/（1+21/100）=0.826将N、KA、KH代入公式得NA=14.88×103/0.220X2492=25.3NMM2KA×KHXf=0.85X0.826X205=143.9N/MM2>25.3N/MM2故脚手架搭设符合安全要求。（四）纵、横向水平杆计算：1、计算说明：纵向、横向水平杆自重与脚手板自重相比很小，能够忽略不计。抗剪承载力：V=Afvkl=（489.3mm2×120Nmm2）/1.5=39.14KN（Kl为截面形状尺寸）。横纵向水平杆的荷载有一只扣件传递，一只扣件的抗滑承载力设计值只有8.OKN,远小于V,因此只要满足扣件的抗滑力，杆件抗剪力也确信能满足。（五）抗弯强度计算:式中M弯矩设计值，按M=L2Mg+L4M磔计算。为脚手板自重标准值产生的弯矩，MQA为施工荷载标准值产生的弯矩。W截面模量，48×3.5mm钢管的截面模量W=5.078×103mm3o一钢材的抗弯强度设计值，=210Nmm2o横向水平杆的抗弯强度：计算横向水平杆的内力时按简支梁计算，（见附图）计算跨度取立杆的横距4二105OrnnI,脚手架横向水平杆的构造计算外伸长度4=300mm,"2二1OOmm。1）脚手板自重标准值产生的弯矩计算永久荷载标准值g包含每米立杆承受的结构自重标准值0.1248kNm（纵距1.5m,步距1.8m）,脚手板自重标准值0.35kNm2（木脚手板，本工程使用钢笆片不足0.IKN/m2）,栏杆与挡脚板自重标准值0.14kNm2og=O248+0.35×(1.05+0.3+0.1)+0.14×1.05=0.7793kNm=779.3NmA支座弯矩:1919M1=-ga:=-×779.3X0.32=35.07Nm2oKI2B支座弯矩：1917Mfi=-ga=-×779.3×0.12=3.90NmMb-Ma=3.90-35.07=31.17N；X779.3×1.052=429.59Nm脚手板自重标准值产生的弯矩:小M厂MAl 一一、2 w 779.3 1.0531.17779.3x1.05)2-35.07 = 57.3 IN m2）施工荷载标准值产生的弯矩计算施工均布荷载标准值:Qk=3×（1.05-0.048）=3.006kNm=3006Nm施工荷载标准值产生的弯矩：1919MQk=V=i×3006×1.052=414.26Nm2）横向水平杆的抗弯强度计算弯矩设计值：M=1.2+AMQk=1.2×57.31+1.4×414.26=648.74Nm横向水平杆的抗弯强度：M =W648.74 XIO35.078 × IO3=127.76Nmm2</ = 205Nmm2因此，横向水平杆的抗弯强度满足安全要求。3）纵向水平杆的抗弯强度按三跨连续梁进行弯曲强度计算，计算跨度取纵距=1500mmo作业层横向水平杆间距应按不大于万设置，因此取F为纵向水平杆跨中及支座处的最大荷载，分别按照恒荷载P与活荷载Q进行计算。1）恒荷载作用= 672.61NP_gNb+4+2)4+4-2)_779.3X(1.05+0.3+Ol)(1.05+0.3-。1)2lh-2x1.05按照最不利荷载布置（第一、二、三跨跨中均受力时）计算跨中与支座最大弯矩M1=0.175尸。M=Mc=-O5Pla2）活荷载作用Q=qklb=-×3006×1.05=1578.15N按照两种活荷载最不利位置（第一、三跨跨中受力与第二跨跨中受力）考虑跨中最大弯矩：M1=O.213按照两种活荷载最不利位置（第一、二跨跨中受力与第二跨跨中受力）考虑支座最大弯矩：Mr=M=-0.115Plrsca根据以上分析，当恒荷载与活荷载最不利组合时，跨中弯矩最大。Mg=0.175P=0.175×672.61×1.5=176.56NmMQk=0.213=0.213×1578.15×1.5=504.22Nm917.78×1035.078 × IO3M=1.2Mga.+AM&=1.2×176.56+1.4×504.22=917.78Nm=180.74Nmm 384E/<f=205Nmm2（六）纵、横向水平杆的挠度计算:vv式中V一挠度；Ib间一容许挠度,按规范取150o1横向水平杆的挠度计算1）恒荷载作用下4M4x35.01K1=7=T=U.1o31 gl;779.3×1.0524M4×390K,二半=_DAU=0.oi82 g£779.3×1.052查建筑结构静力计算手册中梁在均布荷载作用下的最大挠度表，用凡、a值使用插入法求得系数为0.115。= 0.115×24£7式中E钢材的弹性模量，E=2.06×105Nmm2;/一48X3.5mm钢管的惯性矩，1=12.19cm4o2）活荷载作用下恒荷载与活荷载叠加作用:V=v1+v2=0.115×g/24E/5qJ：_0h5z779.3×103×(1.05×103)4384E.x24×2.06×105×12.19×104+5x779.3×103×(1.05×103)4384x2.06×105×12.19×104=0.18075+0.49117=0.672mm，=1,°5xl°=7mm150150因此，横向水平杆的挠度满足要求。2纵向水平杆的挠度计算1）恒荷载作用下Pl3V1=1.146×J1100E/2）活荷载作用下v2=1.615×-100E/恒荷载与活荷载叠加作用v=p1+v2.1.146×67261×4+l,615×"一。,21002.06×105×12.19×104100×2.06×105x12.19×104=4.46mm<L二幽=IOmm150150因此，纵向水平杆的挠度满足要求。4.3纵向水平杆与立杆连接时扣件的抗滑移承载力应符合要求R<Rc式中R一纵向水平杆传给立杆的竖向作用力设计值；用一扣件抗滑移承载力设计值，按规范取K=8.00kN0纵向水平杆与立杆连接时扣件受到的竖向作用力包含横向水平杆荷载产与由M产生的竖向剪力V：F=1.2P+1.40=1.2×672.61+1.4×1578.15=3016.54VV=1.2×0.65P+1.4×0.5750=1.2×0.65×672.61+1.4×0.575×1578.15=1795.05N?=F+V=3016.54+1795.05=4811.59N<,=8.00×103N因此，纵向水平杆与立杆连接时扣件的抗滑移承载力满足要求。(七)立杆的稳固性计算1立杆的稳固性计算公式N.M13TAW式中
