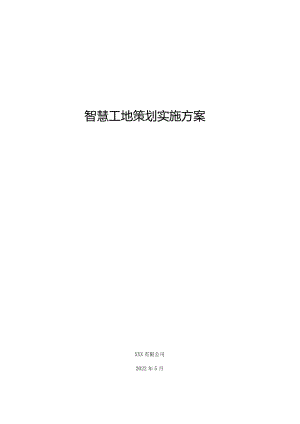

智慧工地策划实施方案.docx

智慧工地策划实施方案XXX有限公司2022年5月目录第1章工程概况11.1项目参建单位11.2 建筑概况11.3 科技质量奖项目标11.4 工程重难点分析11.5 智慧工地实施计划3第2章项目智慧工地整体策划4第3章智慧工地实施目标43.1现场安全文明施工智慧化监管53.2施工进度智慧化把控53. 3现场管理工作智能化5第4章智慧工地实施架构53.1 智慧工地整体实施体系54. 2智慧工地硬件系统架构74. 3智慧工地部署架构94.1.1 智慧工地功能架构94.1.2 智慧工地工作小组组织架构系图10第5章基于BIM的智慧工地云平台295. 1平台介绍295.1 应用功能模块介绍305.2 智慧建造APP34第6章智慧工地展厅策划356. 1展厅布置建议356.2智慧工地大屏幕展示36第7章拟推广项目技术简介错误!未定义书签。7.1基于BlM的智慧工地应用技术错误!未定义书签。7. 2建筑业10项新技术2017版错误!未定义书签。7.1 科技创效推广应用技术名录（2019版）中绿色施工技术与经济型技术：错误!未定义书签。7.2 项目所在地要求使用推广技术错误!未定义书签。7.3 科技成果转化项目简介错误!未定义书签。第8章智慧工地应用内容108. 1劳务管理101.1.1 智能门禁管理101.1.2 人员轨迹跟踪128.2 质量管理148.3 安全管理158.3.1 安全整改信息化158.3.2 现场视频监控158.3.3 危险区域报警系统158.3.4 人员安全教育培训箱168.3.5 无线WIFI+安全教育（生活区）168.3.6 VR安全体验馆178.4 大型设备管理178.4.1 大型塔吊监控178.4.2 施工电梯监控198.4.3 大型设备操作人员管理198.4.4 进出车辆管理208.4.5 混凝土标准养护室远程监测218.5 材料管理218.5.1 智能地磅218.5.2 材料追踪管理218.6 绿色施工及能耗管理228.6.1 施工环境数据监测228.6.2 扬尘监测及自动喷淋238.6.3 工程污水排放监测248.6.4 智能水电管理248.6.5 可再生能源管理258.7 二维码管理系统258.7.1 项目信息展示258.7.2 技术交底二维码258.7.3 设备管理268.7.4 人员管理268.7.5 实测实量278.7.6 安全管理-脚手架巡检278.7.7 施工质量管理28第9章工程拟BIM示范应用299.1 动态样板引路系统379.2 B1M+VR379.3 BTM+AR389.3.1 AR技术389.3.2 AR技术现场应用399.3.4 AR动画指导40附件：XXX校区智慧工地设备清单表错误!未定义书签。第1章工程概况1.1 项目参建单位表2T-1参建单位信息单位名称工程名称建设单位设计单位监理单位施工单位工程地址效果图1.2建筑概况1.3 科技质量奖项目标(1)创建广东省建设工程优质奖；(2)全国绿色施工示范工程1.4 工程重难点分析(1)与学校协调配合本工程位于深圳职业技术学院留仙洞校区内部，场地狭窄，进出场地需占用学校现有道路，因此与学校间协调配合工作是本工程重点。在施工期间如何保证工人不随便进入学校，同时保证学生不进入施工区是本工程重点(2)噪音控制项目临近教学楼及宿舍楼，夜间施工受限，噪声控制要求高，因此施工过程进行有效的减噪降噪措施是本工程重点(3)北侧高边坡制约与边坡安全项目北侧毗邻高边坡，高度约50m,目前已做边坡防护。在施工过程中如何保证边坡安全，不对工程正常施工造成影响是本工程重点。(4)与北侧坡顶军事管理区协调项目北侧边坡顶上为军事管理区，在施工过程中如何做到施工不影响军事管理区，且不受军事管理区影响，是本工程重点难点。(5)基坑边坡稳定本工程基坑开挖已有时日，基坑内目前积水共计约20万方，在长期晾晒以及泡水情况下，基坑可能存在安全隐患，因此在施工过程中对基坑安全进行监测、评估是本工程重点。(6)进场区道路边坡稳定其边坡现状挡墙为混凝土重力式挡墙或浆砌片石挡墙,承载力低，大型材料车辆出入存在较大风险；因此保证道路边坡稳定安全是本工程重点。(7)钢结构施工控制训练馆屋面钢梁最大跨度46m,如何采用合理的方式分段、安装是本工程重点。(8)总承包管理施工专业多、工艺复杂，总承包管理难度大，需要有丰富管理经验的总承包管理团队。(9)工序交叉，项目动态管理如何应对各专业交叉施工影响因素多，持续周期长，动态施工不均衡等问题是管理重点。(10) 土建、机电配合机电工程系统复杂、体量大，与土建配合施工较多，如何合理管理土建机电施工，保证进度计划的履行是本工程重点。（三）工序交叉，项目动态管理如何应对各专业交叉施工影响因素多，持续周期长，动态施工不均衡等问题是管理重点(12)绿色施工管理本工程要确保获得“全国建筑业绿色施工示范工程”，同时为响应国家和深圳地方政府号召的绿色发展理念，如何在施工过程中贯彻绿色施工，节能环保的理念是本工程的重点。(13)安全文明管理本工程位于深圳职业技术学院留仙洞校区内部，社会影响力大，安全文明施工是本工程管理的重点难点。同时本工程体量大，且工期紧迫，因而在施工全过程中垂直和水平方向存在多个专业交叉施工的情况。如何建立完善的立体防护措施体系是本工程的重点。严格执行合同文件工期要求，开工时间为2019年11月1日，竣工日期为2021年12月12日。序号需求项需求描述计划完成日期1分包选定进场2019/11/122现场线路铺设设备所需的光纤，电路等铺设2020/1/203设备安装完毕现场所需的设备安装完善2020/3/64住建局对接对接深圳住建局的人员及考勤数据，推送到对方平台2019/3/135住建局车辆对接沟通网关设备进行对接2020/3/156地磅设备通过串口对接深职院的地磅数据2020/3/137电箱设备配电监测设备集成到智慈工地，获取数据2020/3/318RFID标准化RFID集成到智慧工地，获取定位数据2020/3/209综合监控大屏集成多模块综合监控大屏2020/3/31104#、5#塔吊监测塔吊监测安装调试2020/3/31113#塔吊操作室监控2020/3/9123#塔吊4台枪机、1台无线网桥2020/3/913可伸缩折叠电视支架会议室2台折叠支架、年前只到货安装一台，另外一台在学校驿站2020/3/12142#塔吊操作室监控、1#塔吊操作室监控、1台RFID设备2020/3/1115增加在办公室旁围挡的2个监控G栋宿舍的施工现场的摄像机2020/3/1116办公室旁围挡RFID设备2020/3/1117塔吊网桥设备调试及场内监控调试2020/3/1218RFID设备调试RFID设备调试2020/3/13第2章项目智慧工地整体策划智慧建造平台解决方案，是建筑工地实现智慧化管理的关键解决方案。方案提供涉及日常办公、施工技术、劳务管理、安全质量以及材料管理等领域的多个业务应用，各个业务应用采用了多种终端，包括智能传感器、终端监测设备，以及智能手机等，所有终端数据都可以通过PC端进行访问，并将最终数据汇总到“智慧建造大数据中心”平台和智慧建造APP之中，构成智慧工地管理系统的一个完整的大系统。智慧工地大数据平台主要展示的方式为大屏幕端、PC端、移动端，现场多端收集数据直接同步在各展示端间，保证数据的唯一性。lsl多端故据采纥图2-1多端数据展示流程第3章智慧工地实施目标XX职业技术学院留仙洞项目应用数字化信息技术，加大施工现场各项安全设施、防护措施的安全系数，增强从业人员安全意识，提升建筑工地安全生产水平，并解决施工现场沟通及信息共享不及时、管理制度实时落地化等问题，实现施工现场的智慧化生产。智慧工地实施目标包括以下三个方面：1.1 现场安全文明施工智慧化监管针对现场安全文明施工需求，对现场人、机、料、环境进行数字化监控，包括：塔吊、升降机、运输车辆、卸料平台、人员、环境、危险性较大的分部分项工程等环节进行信息化、科学化、智能化的全过程监督管理。现场需布设监控摄像头对现场进行全方位无死角实时监控。同时结合Al风险识别系统，智能化识别现场有可能出现的各类安全问题。现场需搭建智慧（监控中心），通过部署展示大屏，立体化展示现场设备等的运行情况，帮助管理人员等及时了解现场安全状态，杜绝安全事故的发生。3. 2施工进度智慧化把控本项目施工规模大，通过利用无人机航拍，记录现场工程施工整体进度情况。并辅以场部模型的搭建，用以阶段性施工进度的展示。施工进度的展示需要通过BIM+GIS智慧监管平台进行可视化展示，利用进度计划与实际进度下的整体施工过程对比分析进度执行悄况.并通过不同的颜色标识区分出施工进度滞后、提前的部分，便于管理人员进行决策。深职院留仙洞项目作为备受关注的重点公共类学校项目，通过利用微信公众号、网站等发布项目整体进展情况，便于市民对本项目的及时跟踪和了解。4. 3现场管理工作智能化现场安全管理工作应能够保证信息的及时互通，通过利用智能化监控手段，当各监测项目出现异常时.能够及时将异常信息推送至所有相关负责人，保证现场各类安全问题的及时发现、定位及解决，杜绝由于信息的不及时导致的各类安全事故的发生。第4章智慧工地实施架构4.1智慧工地整体实施体系项目智慧工地整体实施体系见下图所示。应用分析监管系统底层设皆解析系域依据展示云端系统无线网机、育线连、4G网络图4-1多端数据展示流程（I）本项目智慧工地的实施是通过部署底层信息采集设备，如各类传感器、无人机、监控摄像头等。对现场设备、环境、人员、深基坑、高边坡等进行实时监测。（2）解析系统类型主要包括危险性较大的分部分项工程（高边坡、深基坑）监控系统、危险源智能识别监控系统（如现场工人未佩戴安全帽、基坑未做围护等）、设备运行状态监控系统（塔吊、升降机等）。各监控系统将现场采集的各类数据进行相应的解析.形成可供判断的定犹化指标.以判断监测对象的安全状态。(3)通过建立各类数据标准及实施标准，将各类监控系统解析出的指标数据，按照数据传输标准，将监控主机解析的数据传输至云端服务器。(4)通过制定各类分级处置管理制度。将各监测指标数据进行预报警及统计分析，并依据各监测指标预报警设置，分析出各监测对象的预报警信息，并根据设定的各类监控异常情况下的处置流程，及时将预报警信息反馈给相关负责人，保证现场各类安全问题的及时解决。(5)利用BIM÷GIS的智慧监管平台，将深职院留仙洞项目项目现场的施工状态进行展现的同时，直观展现各类监测对象的安全运行情况。如塔吊升降机、人数统计等，该平台基于BTM及GIS实现监控系统与智慧监管平台的有效对接。(6)数据展示是对解析出来的各指标进行可视化展示，基于智慧工地的需要，现场搭建安全体验馆，安全体验馆内设置VR体验中心、各类安全体验装置。施工现场采用的移动App,其既可以作为数据采集设备，又可以对各类问题进行集成汇总展示；智能大屏主要播放企业宣传片、教育视屏、综合平台监管情况。综合多角度展示项目整体运行情况，主要面向项目组、施工单位管理部门等。(7)现场各类数据的传输需要依据搭建的传输设备来实现，如无线网桥、有线光纤、4G、5G传输等。4. 2智慧工地硬件系统架构为满足上述智慧工地实施体系内容的建设.现场需要部署的各硬件系统架构见下图所示。展示服务器解析主机底层设备图4-2硬件系统架构各监测项目需要安装相应的传感器。用来监测对象的应力、应变、沉降、倾角、载重等运行情况；各监测对象附带的监测主机负责对采集信息进行解析、传输等的作用；解析出的数据需要由主机根据数据传输标准，将数据传输至云端数据库；为进行智能化展示，现场需部署大屏及VR设备。施工现场智慧工地整体部署架构见下图所示图4-3智慧工地整体部署架构施工现场需部署塔吊、升降机、卸料平台、环境、人员、危险性较大的分部分项工程等监测传感器，同时部署监控摄像头；智慧馆主要用来布煦大屏及VR设备；为保证数据的传输（部分监测主机自带），现场需要搭建传输网络设备；云端需要部署基于BIM+GIS智慧监管平台；为满足宣传需求，需要建立项目网站及公众号。4. 3.1智慧工地功能架构智慧工地实施旨在对人员、设备、进度、安全等进行智能化、自动化监管，同时将各监测对象基于BIM+GIS平台集成展示。智慧工地整体功能架构见下图。图4-4智慧工地功能架构5. 3.2智慧工地工作小组组织架构系图图4-5组织架构图第5章智慧工地应用内容5.1劳务管理5.1.1 智能门禁管理通过“一卡通+人脸识别”双识别方式，记录劳务人员进出施工现场时间。依托进出场记录，精确统计施工班组、个人每日出勤情况，月底形成月度考勤报表为工资结算发放提供依据，防范恶意讨薪，为解决劳资纠纷提供客观证据。通过出场记录，统计劳动力资源用工情况，为项目负责人根据实际进场人数调整制月度计划，合理调剂现场劳动力提供数据参考。项目可才用摄像头人脸识别系统作为人员数据收集端，与门禁系统数据互通，数据集成至智慧工地云平台进行智能管理模式。智MI工地图5-1劳务管理模块展示1200万像素枪型抓拍机图5-2门口智能识别摄像头与门系统互通展示图片（1）数据类型考勤明细拟包括姓名、身份证、考勤类型、工种、刷卡时间，并关联工人的通讯信息，能够满足对工人信息的要求。另识别系统的数据信息格式与门禁系统的一致，并在处理后两者可以兼容。根据劳动力细化需求，在信息分类时按要求进行数据格式，如在工种分类时，将公司类别加入，木工分类：A公司-木工，B公司-木工，在屏幕上显示的数据格式如下：姓名、公司、专业、手机、出入场时间等。后台的数据在刷卡后显示基本信息如下：姓名性别年龄联系电话家庭联系电话工种进入时间退场时间是否临时工XXXXX135XXXXX137XXXXXX公司-木工否XXXXXX150XXXXX186XXXXXX公司-木工否图5-3工人详细信息样例（2）数据应用应用对象版块实施方式管理人员施工口志通过云端处理后将现场工人的数量分类别生成在施工日志的表单里，通过进出场时间初步确定劳动力，作为分析现场施工进度工人和管理人员KPI参考通过门禁系统反馈数据，每个月形成表格，表中数据包括进出现场次数，占有上班时间的比例等，作为判断履职的一个依据。5.1.2人员轨迹跟踪根据现场情况，选择GPS+GPRS或LOra+GPS（北斗）的模式进行现场人员的轨迹追踪，现场安装智能硬件装置及智能网关，佩戴智能硬件的劳务人员的位置信息集成至智慧工地平台进行热力分布显示，同时可根据后台进行劳务人员信息查看及追踪，以实时掌握现场劳动力情况。卫星图5-4Lora+GPS（北斗）+IoraWan网关云服务器图5-5GPS+GPRS+云服务5. 2质量管理质量管理为现场管理重点，利用质量管理APP进行质量检查，管理人员可在二维码粘贴处得到构件信息，同时在巡场过程中通过手机APP中质量整改功能下拍照及填表等及时将现场问题登记并下发责任人。I201103”142112*©O日金毗Oft*9CWMW量IVWtiMtMX.日.N图5-6质量板块画面样例现场拍摄问题或者隐患照片后，可以在现场或者回到办公室后进行上传软件平台，生成整改通知单，下发至相应的负责人，相应的负责人接到整改单后，需要去现场进行确认；在整改完成后，现场进行拍照回复并且相应负责为确认；在确认后，系统自动完成质量资料的闭合并进行归档。若在整改单时间内未完成整改，将会自动出现在领导系统提示，并进行相关责任人的提醒。图5-7现场进行整改单填写一一手机端查看整改信息5. 3安全管理5. 3.1安全整改信息化通过手机APP对施工区域发现的安全问题进行拍照、问题描述、问题归类、整改任务下发、整改后拍照回复，问题闭合后生成电子版质量问题整改记录。使用与质量问题信息化类似。5. 3.2现场视频监控将施工区域现场的视频监控进行集成，在全景监控模块中显示，在平面布置图或者实景模型中实现在同一平台进行数据及视频查看的效果，方便现场管理人员进行监控数据的查看。5. 3.3危险区域报警系统现场可采用太阳能无线红外警报器，布设到现场危险区域，当有人接近危险区域时,声光报警器立即启。图5T3安装高支模检测系统声光报警器高支模变形监测系统图5-14安装高支模检测系统5. 3.4人员安全教育培训箱为项目购置安全多媒体安全培训箱，以在线答题的方式给予项目现场人员安全教育，考核通过方可入场施工。培训人员可通过IC卡、身份证识别、人脸识别、指纹识别4个入口进入培训，创建培训方。5. 3.5无线WIFI+安全教育（生活区）在生活区进行无线Wifi的登陆界面设置，采用WEBPOrtal认证方式引导人员进入安全教育界面，登陆Wifi前被动式进行安全教育随机答题，答对后方可连接上wifi。VR安全体验是通过虚拟现实VR技术模拟施工现场类似的环境，能使人“亲身”经历工程建设施工中火灾、电击、坍塌、机械事故、高空坠落等几十项工程事故，具有真实、互动、情节化的特点，让体验者亲身去经历、去感受施工过程中可能发生的各种危险场景，并掌握相应的安全防范知识及应急措施。图5T4VR体验馆效果图5. 4大型设备管理6. 4.1大型塔吊监控1、塔吊防碰撞系统在大型塔机上安装塔机安全监测预警系统，实时监测塔吊的大臂仰角、回转角和载重数据，数据在云平台上可视，对塔机间碰撞提供实时预警，并自动进行制动控制；对于给定的塔机，根据塔机的载重和幅度曲线，对每次吊装超载进行实时监控。风速传感器图5-15塔吊监控系统2、吊钩可视化吊钩可视化监控系统能实时以高清晰图像向塔吊司机展现吊钩周围实时的视频图像，使司机能够快速准确的做出正确的操作和判断，解决施工现场塔吊司机的视觉死角，远距离视觉模糊，语音引导易出差错等问题。(1)系统组成塔机系统由网络摄像机、电池控制箱、小车充电支架、大臂充电支架、充电控制箱、4G路由器、硬盘录像机、高清显示器8大部分组成。(2)系统工作说明系统电池控制箱内置了大容量12V可充电电池，充电8小时以上即可充满，充满后可连续工作12小时以上。为保证摄像机的正常工作，塔机每天停止作业时需将小车停至大臂充电支架位置，并确保小车充电支架和大臂充电支架接触良好，充电控制箱指示灯为红色时表示正在给小车充电。指示灯状态表指示灯状态状态说明充电控制盒不亮220V供电异常绿色工作正常或电池已充满红色正在充电电池控制盒不亮电池电量不足绿色电池电压正常5.4.2 施工电梯监控通过在施工电梯安装传感器及智能摄像头，实时监测施工电梯的运行情况，实现施工电梯运行状态、人员统计、电梯司机人脸识别管理等多项功能。图5T6大型电梯监控5.4.3 大型设备操作人员管理在施工电梯、塔吊的操作室设置指纹或人脸识别系统，通过系统对比预先录入的信息，自动识别当前操作人员是否对应，对应方可启动设备，其他指纹无法启动设备。设备监控(T) (T) (T) (T)(6)电爆(5 个)y(l)车±G 个)HFWttlI M30T »2八*MK9si像头东辆5.4.4进出车辆管理在施工现场主要出入口加装车牌识别系统，对进出施工现场的车辆进行拍照登记，包含车牌牌照号码、车型，车辆进出场时间等，自动采集车辆出入记录并上传出入影像记录至云平台及智慧工地APP0军安送出©G7?/281813车精通出明班W21”呼AlMMTMftM±UtWV7:1M4停M2W通Meam668211中也蜂力/TMftM出靖t114V7:怆64停呀切20»Sf911ex王宝0图5-17进出车辆管理（1）车辆出入管理流程图8-18进出车辆管理流程图（2）安装位置具体安装位置根据项目具体平面布置图进行布置。混凝土标准养护室是一种具备特定温度和湿度,用于存放混凝土试块的房间,对混凝土试件、水泥试体进行恒温恒湿的智能控制。养护室监测系统能够远程查询实时养护室温、湿度，并根据温度、湿度情况报警，降低现场管理人员工作强度，提高工作效率。同时根据混凝土试件编号及温度收集进行养护时间安排，达到养护条件后进行信息提醒，方便管理人员进行试验管理。5.5材料管理5.5.1智能地磅通过在施工现场安装智能地磅和车牌识别系统，对进出工地的混凝土、钢筋等运输车等自动识别车牌、自动登记、材料重量自动计算，数据自动上传。图5-19现场硬件安装样例5.5.2材料追踪管理智慧工地平台将当月进出场的主要材料及周转材料数据进行集成展示，并实时追踪主要预制钢构件的状态，以便对材料进行智能管理，保证现场进度。智MI工地全.密及AAtta主要材料本月汇总SI*WW".勤万E201S032414:23:12六O多司喜钊Hl的量etfiV9W4V9WI0日管，主要构件本月汇后助,"构件实时追踪叫中窗母？W3Z21力Enn接口力m8WHBH2S.12万mBH2S.12BmCM32.tl75mH2S.t2万m主费材料本月汇启«M«M承、W(GlSB*ctWWHBi76-V12M"iWl®-1t'M如12m1后ar*tl三X.KGICtMS2.X方m:76>12SrT主受掏件本月汇电长乂湾聘lfcM<*ctl电H"«MM25.2万E*BWHSHM.12>5m81UmW32RJ5eAN2ft2万E9H*BK2SM万EIBWMMM2S.I275m干BB四"mw"3"m三eZ牝”1加76：J12ht,图5-20材料追踪管理样例5.6绿色施工及能耗管理将工程中所需的环境及能耗数据通过设备进行上传，实施传输会平台进行数据积累，需要时直接调用，通过现场环境数据（如噪音、PM2.5、扬尘、风速等）的监控及分析，还可考虑跟现场喷淋系统等自主化设备相连，达到数据到设备的智能控制。5.6.1施工环境数据监测在大门口及主要干道等位置布置噪声监测监控点，实时监测噪音、风速、风向、温度等现场环境数据值，数据自动上传智慧工地平台，形成相关数据报表并可进行数据统计分析。图5-21环境数据自动收集流程图5-22平台展示环境数据样例5.6.2扬尘监测及自动喷淋扬尘监测监控点初步定于施工现场主道和工地大门，实时监测扬尘含量，数据上传物联网平台，形成扬尘排放时间曲线图，当PM2.5或PMlO的浓度达到警戒值后有报警提示，喷淋系统自动启动，当浓度降到警戒值以下后自动关闭，同时，可手动设置启动及关闭。在现场三级沉淀池安装PH在线监测仪，用于实现对现场污水的自动采样、流量的在线监测和主要污染因子的在线监测，自动形成水质监测结果报告单的表格，形成相关文件。图5-23污水排放监测流程示意图5.6.4智能水电管理根据施工现场情况分别对施工区、生活区、办公区安装智能水电表，统计用水量、用电量，实时监控用水用电量，数据自动上传至物联网平台，形成月度、年度用水用电量报表，供项目取用及分析。同时可设定水电表限值，超过一定功率后自行进行跳闸，确定用水用电安全。图5-24智能水电管理流程5. 6.5可再生能源管理可根据项目需要，将太阳能、风能、空气能等再生能源的设备配备独立智能电表计数，非传统水源出水口设置独立的智能水表，并将其数据直接对接回智慧工地平台，通过独立智能水、电表的计数，与普通设备的用水用电量进行对比，可以分析各项再生能源的节水节电量。具体需要的可再生能源设备需要项目进行确定后实施。图5-25再生能源管理5.7二维码管理系统在智慧工地系统中加入二维码管理系统，将项目信息、技术交底内容、设备、人员、实测实量、安全质量等数据等信息通过二维码形式打印出来，直接粘贴到现场对应的位置，管理人员可通过扫描二维码得到准确的信息，方便现场管理。5.7.1项目信息展示即可了解项目概况、建设进度、内部结构、建材型号、责任工长等。便于市民、项目负责人以及有关部门了解项目和监督作业规范。同时还可以向周围民众展示项目施工情况，了解最新动态。图5-26二维码现场扫码5.7.2技术交底二维码可将每日的技术交底文件、机械操作安全技术交底等各类交底文件集合做到二维码。开工前，施工人员扫码就可以查看当日技术交底文档。每日后台更新，无需张贴纸制资料。图5-27二维码现场扫码5.7.3设备管理用二维码管理设备运行、检修状况施工人员可以现场扫描添加记录，取代传统纸制录入，更加方便快捷，后台统一集中管理，管理人员可以远程查看设备状态，加强设备监控，确保施工安全。图5-28电箱二维码示意图5. 7.4人员管理以二维码作为员工身份标识实现实名登记，管理施工人员到岗、培训、违规、住宿情况。图5-29人员管理示意图人员记录列表0查看记录详情0扫码查看信息人员信息员工，号0032<*STT44 E人员信总JEBaijK 记录330227198761 中g *F*744< QFkB ><fis AAflI*Siee鼻忸江号法阳fi号NO.O032透晒同2016.05.05添IB记呆16图5-30人员管理APP示意图5.7.5实测实量二维码实现质量验收-实测实量。使用二维码进行添加和管理现场测量数据。数据统一汇总，及时反馈异常数据，快速响应，确保施工合格率。图5-31实测实量二维码管理示意图5.7.6安全管理一脚手架巡检安全管理人员现场巡视脚手架时，检查牢固度、扣件完整性、脚手架铺板间隙等信息现场扫码记录，及时反馈安全隐患，通知相关人员整改，保障现场安全。图5-32安全管理二维码示意图5.7.7施工质量管理通过二维码记录整个施工流程，从初装修、结构施工到精装修，再到最后的质量验收，掌控每个流程的施工情况，发现问题可追溯。图5-33施工质量管理二维码示意图第6章基于BIM的智慧工地云平台6.1 平台介绍项目将采用基于BIM的智慧工地平台管理系统，在施工现场布置各种传感器设备和无线传感网络，将各类数据集成至自主开发的智慧工地云平台中，由云端服务器对数据进行智能处理、同时与反馈控制机制联动，实现对施工现场人、机、料、法、环的全面监控与分析。工地现场可视化BlM模型物联网云端大型 设备智慧工地云平台智彗IHD总包企业图6-1智慧工地系统运行整体流程6.2 应用功能模块介绍项目根据现场的智慈建造应用要求，采用基于BIM的智慧工地平台进行管理模块主要有以下模块:(1)项目概况：主要展现项目工程概况、实时监测数据、工程进展状况、质量安全数据等;图6-2项目概况界面示意图(2)全景监控：将现场的监控视频位置在地图上标注，方便远程监控。图6-3劳务管理界面示意图现场人员IMl nt6XaAB 6108今B±m入It 6323分色位学勤BS 管0（3）劳务管理：主要展现现场人员数据、分包单位考勤、现场工种分析数据等;PtMUBMWW公.MHMMB公IQPMWV公IQHIMM*公税MAautAttBWaiMQ3WHHNB公IQt>iMawftw公IQJteWHHMB公司图6-4劳务管理界面示意图（4）安全管理：BIM模型、质量周报、现场整改记录表、分析报表等；图片与质量管理类似。（5）大型设备管理：主要展现塔吊、电梯、车辆进出、养护室等设备实时数据;智制Rft2018032414:23:12M/&3弓】见ntte-CW1O2W图6-5大型设备界面示意图（6）物料管理：主要当周、当月的主材数据，装配式构件的物联追踪情况等。智地IO2018QLM14:23:12三JR®ftttue金这拉三三ttw±三三制Mra戏笛管氏WH*3tea及日取主受材日本月汇eM2S.1275mm三MH主受构件本月汇息«»<,W2S12万mfmWt3CWifiS中.睇9h(g)丁m一M2Q.t2jFSf11«M92.2l7im»«25ttm*tHR21g>hEi2S12J5mWK«94»2%anKiZHsrG)L;r丁"小C114D)12主费材料本月汇后WMH码主要构件本月汇息MHquf7T"*4轲，表CX-114122S12J511t府IMmwawE»，Km中Bl附99B4ZjmB*un8Rnan32力方E丁.M2.,Xt9KmS*收八3?2加GIt审,A21万GwSr©7一2½5三AM接“万G图6-6材料界面示意图(7)环境及能耗管理：主要展现现场PM2.5、PMl0、噪音、温度、湿度、污水PH值、水电能耗等数据。2018.03241423:12六尊目槌炭UHraM«9蜂色Ii工整日管K三Hfi3俣伏秀7天AQ】AHM天«5天中“证度：1天严:»送*：28天不论修：然2018场尘重,分析iati28天不论：2天HZ.01U0318.姑”汉3力孙”天实时环境监控6.3智慧建造APP智慧建造APP是移动终端的展现方式，通过移动互联网集成人员、设备、环境、工程质量、安全警报等各种数据和消息。以下为部门智慧建造APP界面：10:24-r.Il令散据工程通度1090513577总工吗（天）己廉工I天）期工期（天I02016-12-25项目开工©JOHMW-WRC区基坑支乎及板基创工程O2011MWlS用关卡口0（DO»«一图6-6工程进展界面10:24<.令监控管理施工现场111视频监测点。|视频监测点火视频监测点”3视频监测点叫视监测点吆视监测点4视频监控点M视频监测点”K视频监测点“9图6-7监控界面10:24 <.Il 令图6-8劳务数据界面图6-9设备监控数据监控设备监控GGn塔吊(3分)电梯<2个)标界直塔丁电梯标界空塔吊am点1一正常工作，安H位ASS务勺号QTZieo(60i8)属开V塔吊位测纪3正常工作)Ml作司机何8!华SiifiUIAEil*VQTZlMl(M>U)HHv塔吊注看点3网正常工作安找位zQZ第7章智慧工地展厅策划7.1展厅布置建议根据业主提供的展示平台，结合我司多个观摩会的经验，有如下建议：(1)进门大厅增加迎宾机器人，有语音交互能力，可以对来访领导设置欢迎词；(2)增加人脸识别门禁系统及大屏幕在进口，模拟现场工人进出工地场景，让领导进出能看到自己刷脸的记录，以展示智能劳务管理系统。(3)按照智能安全监控/质量信息化/大型设备监控/绿色施工等进行分区域展示,每个区域展示点可以在第四章“智慧工地项目实施方案”中选择。（4）在空间较开阔处设置VR安全体验区，hololesnAR体验区，方便来访人员进行现场体验。（5）展示项目BlM成果及公司BlM相关业绩成果;（6）可以在宽敞位置摆放激光扫描仪、智能施工放样机器人、无人机等设备进行展示，相关内容需要跟项目具体需求结合展示。7. 2智慧工地大屏幕展示通过在现场专门设置一个智慧工地展示厅进行智慈工地大数据平台的展示，样板效果图如下:7-1展厅设计效果图一图7-2展厅设计效果图一第8章工程拟BIM示范应用8.1动态样板引路系统项目可采用动态样板引路系统,在平板上或在现场布置多个触摸式显示屏,利用BTM的施工模拟功能将施工现场的各重要施工工序进行展示，让项目劳务人员可以在现场进行操作，提高技术交底质量。图8-1施样板引路示意图8. 2BIM+VRBIM+VR级虚拟样板的建立,激发了工人参加技术交底的兴趣并加强了工人对质量标准的感性认识；虚拟场景建设不再受场地限制，可最大程度模拟真实场景下的工艺样板;戴上VR眼镜后，仿佛身临其境，整个工程形象逼真地展示在眼前，似乎触手可及。体验者手
