汽车车架轻量化优化设计-终版.docx

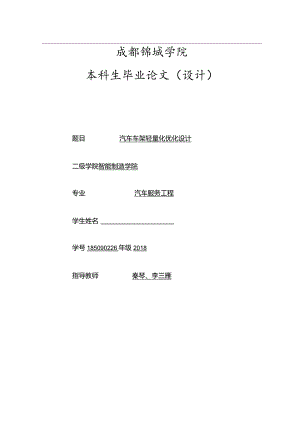

成都锦城学院本科生毕业论文（设计）题目汽车车架轻量化优化设计二级学院智能制造学院专业汽车服务工程学生姓名学号185090226年级2018指导教师秦琴、李三雁教务处制表2022年4月19日汽车车架轻量化优化设计专业：汽车服务工程学生：杨献钦指导老师：秦琴、李三雁摘要：汽车工业正面临着全球性的挑战，需要在环境可持续性、能源利用效率和安全性方面做出持续的改进。车架作为汽车结构的核心组成部分，其设计与优化对于实现轻量化、增强性能和降低燃料消耗具有重要意义。本论文旨在研究汽车车架轻量化优化设计的方法和技术，并探讨其在实际应用中的潜力和挑战。首先，我们回顾了车架材料的发展历程，重点介绍了高强度钢、铝合金和复合材料等轻量化材料在车架设计中的应用。然后，我们分析了车架设计中的结构优化方法，包括有限元分析、拓扑优化和形状优化等技术，并探讨了它们在降低车架重量、提高刚度和增强安全性方面的效果。通过对当前研究成果和工业实践的综述，我们发现了一些主要的挑战和机遇。其中，材料选择、多学科优化和制造过程等方面需要进一步研究和改进。同时，我们认识到汽车车架轻量化设计不仅注重重量减轻，还需要考虑到结构的强度、刚度、耐久性和碰撞安全性等多方面因素。最后，我们提出了未来研究的方向。混合材料、复合材料和先进制造技术的应用将是未来车架轻量化设计的关键。此外，多学科优化方法的进一步发展和全面考虑整车系统的设计也是未来研究的重要方向。综上所述，汽车车架轻量化优化设计是一个具有挑战性和前景广阔的领域。通过采用先进的材料和优化技术，我们有望实现汽车结构的轻量化、性能的优化和燃料消耗的减少，推动汽车工业向可持续和环保方向发展。关键词：汽车；工艺；车架轻量化；精度ProcessingtechnologydesignandfixturedesignofautomobiletransmissionshaftMajor:AutomotiveService:EngineeringStudent:YangXianqinSupervisor:QinQil1、LiSanyanAbstract:Thistopicismainlythroughthecompletionoftheautomobiledriveshaftpartsoftheprocessanalysisandprocessdesign,soastocompletethedesignofthewholeprocessofthedriveshaftpartsandthedesignofthefixture,toensurethedriveshaftpartsoftheprocessingaccuracyandprocessingrationality,forthedriveshaftpartsoftheprocessingtoprovideatheoreticalreference.Firstly,analyzetheadvantagesanddisadvantagesoftheprocessingtechnologyofparts,determinetheformationofblank,determinethepositioningbenchmark,anddevelopareasonableprocessingtechnologyscheme.Determinethemachinetools,fixturesandtoolsusedineachprocessingprocess,anddesignspecialpartsofthefixture,tomeettheperformanceofthefixturewithoutaffectingthemachiningsurfaceaccuracy.Bycalculatingthecuttingforceandclampingforceoffixturetoensurethefeasibilityofthefixture.Throughdetailedandcomprehensivecalculation,tothepartsoftheprocessingandprocessofacomprehensivemaster,continuetolearnandimproveprofessionalknowledgeandskills.KeyWords:Transmissionshaft;Process;Fixturedesign;precision目录1 1*11.1 .1课题背景11.2 研究现状21.3 汽车车架轻量化设计发展趋势21.4 汽车车架轻量化设计过程中的难点21.5 本课题拟解决的问题31.6 车架介绍和技术路线42汽车车架轻量化分析72.1刚度要求72.2强度要求72. 3质量要求73. 4空间要求83汽车车架轻量化的优化方法与策略94. 1结构分析法114.2 优化算法124.3 材料选择策略124.4 几何形态优化124.5 多学科优化方法124汽车车架轻量化优化案例研究165. 1案例描述165.2 结构分析与初始设计195.3 优化过程与结果分析195.4 性能评估与比较195结果与讨论225.1轻量化效果评估225. 2优化政策的有效性分析226. 3设计限制与改进建议236结论257. 1研究总结258. 2创新与展望25结论28参考文献29次都锦城老洸毕业卷女（核计J致谢30附录错误!未定义书签。1绪论1.1 课题背景随着全球汽车保有量的增长和环境问题的日益凸显，汽车工业正面临着日益严峻的挑战。为了推动汽车行业朝着可持续、高效和环保的方向发展，汽车制造商和研究机构纷纷致力于车辆轻量化技术的研究与发展。在整个汽车结构中，车架作为承载和支撑车身的关键组件，其重量和性能对整体车辆的性能、动力和燃油经济性具有重要影响。传统的汽车车架多采用钢材作为主要材料，尽管钢材具有高强度和良好的成本效益，但其密度较高，会增加车辆的自重和燃料消耗。因此，轻量化车架材料的研究和应用成为减轻车辆重量、提高燃烧效率和降低尾气排放的关键策略之一。近年来，随着材料科学和制造技术的不断进步，各类轻量化材料如高强度钢、铝合金和复合材料等已经开始在汽车车架中得到广泛应用。这些材料具有优异的强度重量比和可塑性，能够有效减轻车架重量并提高整车的燃油经济性。此外，为了充分发挥这些轻质材料的潜力，车架的设计和优化方法也得到了迅速发展，注重考虑结构的刚度、强度、耐久性和碰撞安全性等多方面因素。然而，虽然已经取得了一些重要的研究成果和工业应用，但汽车车架轻量化优化设计仍面临着一些挑战。例如，材料的选择与应用仍需要更加深入的研究，不同材料之间的组合和制造工艺也需要进一步优化，以确保车架在满足轻量化要求的同时保持足够的强度和刚度。此外，车身整体的一体化优化和多学科优化方法的发展也是未来研究的重点方向。因此，深入研究汽车车架轻量化优化设计的方法和技术，解决其中的挑战，不仅对于推动汽车工业的可持续发展具有重要意义，也为实现更安全、更环保的交通运输系统做出贡献。1.2 研究现状汽车车架轻量化是当前汽车工程领域的研究热点之一，旨在通过优化设计和材料选用，减轻车架质量，提高燃油经济性和减少排放。目前，汽车车架轻量化的方法和技术主要包括以下几个方面的研究：1 .材料优化：材料是实现轻量化的核心。当前的研究主要关注高强度材料的应用，如高强度钢、铝合金和复合材料等。这些材料具有较高的强度和刚度，可以在减少结构质量的同时保持足够的刚度和耐久性。2 .结构优化：通过使用优化方法和工具，对车架结构进行优化设计。这包括拓扑优化、尺寸优化、多目标优化等。优化的目标通常是在满足强度和刚度要求的前提下，最小化结构质量或实现最佳性能。3 .多材料混合设计：采用多材料混合设计可以在不同部位选择不同材料，以实现最佳的轻量化效果。例如，在高应力区域使用高强度钢或铝合金，而在非关键区域使用轻质材料。4 .先进制造技术：先进的制造技术如热成形、冷冲压、液压成形等可以实现复杂形状的车架结构，并提供更高的强度和轻量化潜力。5 .模拟仿真技术：通过借助计算机辅助工程（CAE）软件，进行车架结构的仿真分析和优化设计。这可以快速评估不同设计方案的性能，减少实验测试的成本和时间。6 .智能化设计：借助人工智能（Al）和机器学习技术，对大量的汽车材料和结构数据进行分析和挖掘，以优化车架的设计。当前，汽车行业正积极开展车架轻量化的研究，涉及材料、制造和设计等多个领域。不同汽车制造商和研究机构都在致力于寻找更轻、更强的车架解决方案，以满足节能减排的需求，提高汽车整体性能。同时,法规对汽车排放的限制也为车架轻量化提供了推动力7 .3工艺及汽车车架设计发展趋势汽车车架设计在不断发展，并呈现出以下几个主要的发展趋势：1 .材料多样化和复合材料应用：为了实现轻量化和提升车架的强度和刚度，汽车车架设计越来越注重材料的选择。传统的钢材仍然占据主导地位，但高强度钢和先进高强度钢的应用越来越普遍。此外，铝合金、镁合金和碳纤维等复合材料的应用也在不断增加，以实现更高的轻量化效果。2 .结构积极性和变形控制：优化的车架结构设计正越来越注重在碰撞和安全事故时能够积极吸收能量，并控制变形，减小冲击对乘员的影响。车架中的变形部件、可压缩结构和吸能器等被广泛应用，以增加车辆的碰撞安全性。3 .电动化和新能源车辆：随着电动汽车和其他新能源汽车的兴起，车架设计必须满足新能源车辆的特殊需求。电动车辆由于电池组的存在，通常需要更大的振动和噪音控制。此外，电动汽车的高扭矩和高动力要求对车架强度和刚度提出了更高的要求。4 .工业4.0和数字化制造：汽车制造业正朝着智能制造和数字化制造方向发展。车架设计也逐渐采用虚拟设计、仿真和数字化测试等技术，以提高设计的准确性和效率。此外，数字化制造技术（如3D打印）的应用也为车架设计提供了新的可能性。5 .自动驾驶和智能化：自动驾驶技术的发展对车架设计提出了新的挑战。自动驾驶车辆需要更高的刚度和稳定性，以确保在高速行驶时的安全性和稳定性。此外，车架设计还需要考虑传感器和其他自动驾驶系统的集成。6 .可持续性和环境影响：汽车行业越来越关注可持续性和环境影响。车架设计需要越来越关注材料的回收和再利用，以及生命周期分析和环境影响评估。总的来说，汽车车架设计正朝着轻量化、安全性、电动化和智能化等方向发展。随着技术的进步和需求的变化，未来的发展将会继续推动车架设计的创新和改进。1.4汽车车架轻量化设计过程中的难点汽车车架轻量化设计过程中存在一些难点需要克服，主要包括以下几个方面：1 .强度和刚度要求：轻量化设计的关键是在减轻车架质量的同时，仍然能够满足强度和刚度要求。车架需要具备足够的强度来承受各种静态和动态负载，并保持足够的刚度以确保悬挂系统和车辆稳定性。因此，如何在轻量化的前提下保持足够的强度和刚度是一个难题。2 .多物理场耦合效应：车架在使用中往往同时受到力学、热学和振动等多种物理场的作用。这些物理场之间的耦合效应会影响车架的性能和响应。在轻量化设计中，需要综合考虑这些耦合效应，以确保设计的可行性和实用性。3 .复杂的设计空间：车架由许多组成部件和连接点组成，其结构形状变化多样，包括曲面、弯曲和异形等。在轻量化设计过程中，如何对复杂设计空间进行优化，寻找最佳的结构形态和连接点布局是一个具有挑战性的问题。4 .制造和成本约束：轻量化设计不仅要考虑结构性能，还要考虑制造和成本方面的限制。特定材料的加工能力、成本和可获得性等因素可能会限制设计的选择。因此，轻量化设计需要在保证性能的同时，也要考虑制造成本和可行性。5 .多目标优化：车架设计通常涉及多个竞争目标，如减轻质量、提高强度、降低振动噪声等。这些目标往往互相矛盾，因此需要进行多目标优化。同时考虑各种目标并找到最佳的折衷方案是一个具有挑战性的任务。为了克服这些难点，汽车行业采取了多种策略和技术。这包括使用先进的材料和制造技术、借助仿真和优化工具、进行多学科协同设计等。同时，行业还积极探索新的材料和工艺，开展跨学科的研究与合作，以推动轻量化设计的发展和创新1.5本课题拟解决的问题本课题拟解决的问题是汽车车架的轻量化设计。当前，汽车工业面临着提高燃油经济性、减少排放和碳足迹的需求，以及增强车辆性能和安全性的追求。在这样的背景下，通过减轻车架质量来实现整车轻量化成为一项重要挑战。本课题旨在通过优化车架设计和材料选用，探索新的技术和方法，以降低车架的重量并同时满足强度、刚度和耐久性要求。通过减轻车架质量，可以降低车辆的能耗和碳排放，提高燃油经济性和环境可持续性。此外，轻量化的车架还能够改善车辆的操控性能、加速性能和制动性能，提升行车安全性。在解决汽车车架轻量化设计的问题上，本课题可能着重关注以下方面：1 .材料优化：研究不同材料的力学性能、重量比和成本等因素，以选择最佳的材料组合和应用方案。2 .结构优化：应用优化方法和工具，对车架结构进行拓扑优化、尺寸优化或多目标优化，以找到最佳的结构形态和连接点布置。3 .多材料混合设计：研究不同材料的组合，以实现最佳的轻量化效果和性能综合。4 .先进制造技术：探索新的制造技术，如热成形、液压成形、3D打印等，以实现复杂形状的车架结构和增强材料的性能。5 .模拟仿真和验证：通过计算机仿真和实验验证，评估不同设计方案的性能和可行性，为轻量化设计提供支持和指导。综上所述，本课题旨在解决汽车车架轻量化设计中的相关问题，以实现更高效、环保、安全和性能优越的汽车产品。6 .6车架介绍和技术路线车架是支撑、连接汽车备总成的零部件，并承受来自车内外的各种载荷的基础构件。传统的梯形车架由于其所起到的缓冲、隔振、降低噪声、延长车身使用寿命等特点及生产上的继承性、工艺性等原因仍广泛应用在大型挂车上。货车车架应具有足够的强度和适当的刚度。同时要求其质量尽可能小。此外，车架应布置得离地面近一些，以降低整车重心位置，有利于提高汽车行驶的稳定性。图IT车架结构示意图下是一种可能的技术路线，在汽车车架轻量化设计方面可以探索和应用的技术：1.车架材料研究：研究不同的材料并评估其力学性能、重量比、可用性和成本。重点关注高强度钢、铝合金、镁合金、复合材料等新型材料。鼠都嫩号院毕业卷攵（筱叶）2 .结构优化设计：运用仿真和优化工具，对车架结构进行拓扑优化、尺寸优化和多目标优化，以实现最佳的结构形态、连接点布局和轻量化效果。3 .多材料混合设计：探索不同材料的组合和应用，如将高强度材料应用于关键部位、轻质材料应用于非关键区域，以最大程度地减轻车架质量并满足性能要求。4 .先进制造技术：研究和应用先进的制造技术，如热成形、液压成形、3D打印等，以实现更复杂形状的车架结构，并提供更高的材料性能和轻量化潜力。5 .模拟仿真和验证：使用计算机辅助工程（CAE）软件进行车架结构的虚拟仿真分析，评估不同设计方案的性能、强度和刚度，并通过实验验证来验证仿真结果。6 .智能化设计和数据驱动方法：借助人工智能（AD和机器学习技术，分析和挖掘大量的汽车材料和结构数据，以优化车架设计过程。7 .合作和跨学科研究：与汽车制造商、材料供应商和研究机构等合作，进行跨学科的研究和知识共享，共同推动车架轻量化设计的发展。这是一个基本的技术路线，可以根据具体的研究目标和需求进行调整和完善。不同的研究组织和汽车制造商可能会有不同的技术路线和重点，但总体目标都是实现汽车车架的轻量化并满足性能要求。2汽车车架轻量化分析2.1汽车车架的刚度要求汽车车架的刚度要求是指车架在受载荷时展现出的刚性特性，包括整体刚度和局部刚度。刚度要求对于汽车车架的性能和操控性至关重要，以下是一些常见的刚度要求：1 .扭转刚度：汽车车架在扭转载荷作用下的刚度。扭转刚度直接影响车身的抗扭性能，对悬挂系统的调校和操控性能有很大影响。较高的扭转刚度可以减少车身的侧倾和变形，提升车辆的行驶稳定性。2 .弯曲刚度：汽车车架在弯曲载荷作用下的刚度。弯曲刚度影响着车架的坚固程度和刚性，对悬挂系统的响应和车辆的操控性能具有重要影响。较高的弯曲刚度可以使车辆响应更直接，提高驾驶操控的精准性。3 .纵向和横向刚度：汽车车架在纵向和横向载荷下的刚度。纵向刚度影响着车辆的加速性能、制动效果和悬挂系统的反应。横向刚度则影响车辆的侧倾抑制能力和横向稳定性。合适的纵向和横向刚度可以提供良好的车辆稳定性和操控性能。4 .局部刚度：除了整体刚度外，车架的局部刚度也是非常重要的，尤其是在受力集中的部位。通过合理设计和加强关键连接点和支撑处的局部刚度，可以提高车架的抵抗扭转、弯曲和变形的能力。综上所述，汽车车架的刚度要求包括扭转刚度、弯曲刚度、纵向和横向刚度以及局部刚度。这些要求旨在提供良好的车辆稳定性、操控性能和安全性。在车架设计中，必须对这些刚度要求进行充分考虑，并通过适当的结构设计和材料选择来满足这些要求。2.2汽车车架的强度要求汽车车架的强度要求是指车架在各种静态和动态载荷下，能够承受和传递力量而不产生失效或变形的能力。以下是汽车车架的一些常见强度要求：1 .破坏强度：车架必须具备足够的破坏强度，即能够承受车辆在正常运行过程中遇到的各种载荷和冲击而不发生破坏。这包括静态载荷、动态载荷、碰撞载荷以及负载和行驶条件下的应变。2 .疲劳强度：车架必须具备良好的疲劳强度，即在长时间的使用中，能够承受循环载荷和振动引起的疲劳应力而不产生疲劳裂纹和失效。汽车车架通常会经历多个工作循环，如行驶过程中的震动和变道时的侧向载荷，因此对于疲劳强度的要求尤为重要。3 .垂直强度：车架在纵向方向上必须具备足够的强度，以承受车辆的纵向加速和制动产生的垂直载荷。这包括车身前部和后部的承载能力，足够支撑发动机、传动系统和其他重要部件。4 .扭转强度：由于车架在悬挂系统的支持下具有一定的扭转刚度，因此车架还需要具备足够的扭转强度以抵抗悬挂系统产生的扭转力。这确保了车架的稳定性和操控性能。5 .冲撞强度：车架在车辆碰撞事故中需要具备良好的冲撞强度，以最大程度地吸收和分散碰撞能量，并为乘客提供良好的安全保护。冲撞强度要求通过各种碰撞试验和标准来确定，如正面碰撞、侧面碰撞和倒车碰撞等。综上所述，汽车车架的强度要求涉及破坏强度、疲劳强度、垂直强度、扭转强度和冲撞强度等方面。这些要求确保车架能够在各种工况下保持结构完整性、稳定性和安全性。在设计车架时，需要充分考虑这些要求，并采用适当的材料和结构设计来满足强度要求。2. 3汽车车架的质量要求汽车车架的质量要求是指车架在设计和制造过程中需要满足的一系列质量标准和要求。以下是一些常见的汽车车架的质量要求：1 .材料质量：车架的材料质量是保证车架性能和耐久性的基础。车架通常使用高强度钢、铝合金或复合材料等材料制造。这些材料需要符合相关标准和规范的机械性能、化学成分、表面质量以及特定的物理和化学性质要求。2 .制造精度：车架的制造精度对于整车的性能和质量非常重要。制造精度涉及到车架的尺寸、形状、平整度、平行度、垂直度等方面的要求。制造过程中应确保合理的工艺控制和生产装备，以获得符合设计要求的精确尺寸和形态。3 .装配质量：车架的装配质量直接关系到整车的安全性和可靠性。装配质量要求涉及到车架与其他部件的准确配合、连接点的合理设计和装配精度。任何装配缺陷或错误都可能导致车架的失效或性能不达标。4 .表面处理和防腐蚀处理：车架的表面处理和防腐蚀处理是确保车架在使用过程中能够抵御腐蚀和氧化的关键。表面处理可以包括热镀锌、电泳涂装、喷涂等方法，以提高车架的耐久性和防腐蚀性能。5 .质量控制体系：车架的质量要求还包括建立和执行质量控制体系，如ISo9000系列标准要求的质量管理体系。这些体系包括质量策划、质量控制、质量检验、纠正措施和不合格品处理等，以确保车架的质量稳定和持续改进。6 .性能测试和验证：最后，车架需要通过一系列性能测试和验证来验证其质量和性能，例如静态和动态载荷试验、振动试验、碰撞试验等。这些测试和验证可以确保车架符合设计要求，并满足相关的安全和可靠性标准。综上所述，汽车车架的质量要求涉及材料质量、制造精度、装配质量、表面处理、防腐蚀处理、质量控制体系以及性能测试和验证。这些要求需要在设计、制造和质检过程中得到严格遵守和有效控制，以确保车架的质量稳定和整车的性能可靠。2. 4汽车车架的空间要求汽车车架的空间要求是指车架的尺寸和形状需要适应整车的空间布局和功能要求。以下是一些常见的汽车车架的空间要求：1 .容纳车身结构：车架需要提供足够的空间来容纳整车的车身结构，包括前部、后部和侧部的空间布局。这包括发动机舱、乘客舱、行李舱以及悬架系统和动力系统等组件的布局和安装空间。2 .底盘高度：车架的底盘高度需要适应整车的功能要求，如越野性能、通过性能和离地间隙等。不同类型的汽车，如轿车、SUV和跑车等，对底盘高度有不同的要求。3 .悬挂系统：车架需要提供适当的空间来安装悬挂系统的组件，如弹簧、减震器、控制臂和悬挂连杆等。这些部件的装配位置和形状需要与车架兼容，以确保悬挂系统的正常工作和调校。4 .前后悬挂部件的空间布局：车架需要留出足够的空间来容纳前后悬挂系统的组件，例如悬挂臂、减震器、弹簧、差速器等。这些部件的安装位置和空间布局需要与车架的设计相匹配，并满足整车的功能和性能要求。5 .客舱空间：车架的设计还需要考虑乘客舱的空间要求，包括前排和后排乘客的腿部空间、座椅高度和前后移动范围等。车架的形状和结构要与乘客舱的空间布局相协调，以提供舒适的乘坐体验。6.管线和电线束的布置空间：车架需要提供适当的空间来安放管线和电线束，以满足整车的电气和液压系统的布置要求。这包括引擎舱和底盘空间内的管线、传感器和电器组件等。综上所述，汽车车架的空间要求涉及容纳车身结构、底盘高度、悬挂系统、悬挂部件的布局、客舱空间以及管线和电线束的布置空间等方面。在车架设计中，需要合理考虑这些空间要求，以确保车身结构和功能的有效实现。3汽车车架轻量化的优化方法与策略3. 1结构分析方法汽车车架的轻量化是为了减少车辆整体重量，提高燃油经济性、减少尾气排放以及提升悬挂系统的性能和操控性。以下是一些常见的汽车车架轻量化的优化方法和结构分析法：材料选择：采用轻质高强度材料可以有效降低车架重量，如高强度钢、铝合金、镁合金和碳纤维复合材料等。这些材料可以在保持足够强度和刚度的同时，实现较低的重量。高强度钢：高强度钢具有优异的强度和刚度，可以在保持较小断裂风险的同时减轻车架重量。车架中常用的高强度钢材包括高强度低合金钢（HSLA）、先进高强度钢（AHSS）和超高强度钢（UHSS）,它们能够提供出色的耐冲击和抗疲劳特性。铝合金：铝合金具有较低的密度和良好的强度，可以显著降低车架重量。铝合金车架通常采用铝合金型材结构或铝板材组合结构。而且，铝合金具有良好的导热性能，有助于散热和提高燃油经济性。镁合金：镁合金是一种具有很高强度与较低密度的金属材料。它的特点在于它比铝更轻，但其强度相对较低。由于镁材料在车架应用中存在一些挑战，如腐蚀性和成本等问题，因此镁合金车架在当前在汽车行业的运用还较有限。碳纤维复合材料：碳纤维复合材料（CFRP）具有极高的强度和刚度，同时却非常轻量，可以显著降低车架重量。CFRP在汽车车架中主要用于高性能和豪华车型。然而，碳纤维复合材料的制造成本相对较高，限制了它在大规模量产车型中的应用。在选择材料时，需要综合考虑车架设计要求、成本效益、制造工艺和可持续发展等因素。还需要进行结构分析和性能评估，以确定最佳的材料组合和结构设计。此外，材料的可再循环性和环境友好性也是重要的考虑因素，以支持可持续的汽车制造和循环经济2 .结构优化：通过结构优化方法，可以在保证足够强度的前提下，减少不必要的材料使用。这可以包括拓扑优化、形状优化、尺寸优化和连接点优化等。结构优化方法利用数值分析和优化算法，找到最优的结构设计，以实现最佳的重量和性能平衡。3 .模块化设计：采用模块化设计可以减少车架部件的重量和复杂性。通过将车架分成多个模块，并使用相应的连接方式，可以优化材料的使用，并解决制造和修复的问题。4 .复合材料应用：使用碳纤维复合材料等高性能材料可以轻量化车架结构。复合材料具有高强度、刚度和低密度的特点，可以替代传统的金属材料，达到减轻重量的目的。5 .模拟和仿真分析：使用计算机辅助工程软件进行结构分析和优化，通过有限元分析（FEA）等方法模拟和评估车架结构的性能。这可以帮助工程师识别和优化车架中的弱点和改进空间，以实现轻量化设计的目标。重要的是，轻量化的优化方法需要在满足汽车车架的强度、刚度和安全性等基本要求的前提下进行。设计人员还应考虑制造成本、修复性能和可持续性等因素，以综合考虑轻量化的效果和各种要求3. 2优化算法汽车车架轻量化的优化方法中，优化算法起着关键的作用。以下是一些常用的优化算法，用于汽车车架轻量化的结构优化：1 .拓扑优化：拓扑优化是一种广泛应用于轻量化设计的优化方法。它通过对车架结构的拓扑进行重新分布材料，以最小化结构的重量或最大化刚度等目标。常用的拓扑优化算法有拓扑优化骨架(ToPOlOgyc)PtimiZationMethod)和演化结构优化(EvolutionaryStructuralOptimization)等。2 .形状优化：形状优化通过优化车架构件的形状，以减少结构重量、提高结构刚度或满足其他设计要求。这些优化方法可以通过改变截面形状、连杆连接点的位置或弯曲半径等来实现。常用的形状优化算法包括参数化设计和演化算法等。3 .尺寸优化：尺寸优化是在已有的车架形状和拓扑的基础上，优化结构的尺寸参数，以实现更好的结构效能。通过调整杆件的直径、墙厚、截面形状等参数，可以达到轻量化和性能要求的平衡。常用的尺寸优化算法有基于梯度的优化方法和遗传算法等。4 .连接点优化：车架的连接点是结构的弱点，对于轻量化优化十分重要。优化连接点的设计可以减少重量、提高刚度和耐久性。连接点优化通常包括材料加强、增加结构支撑和优化焊接技术等。在优化连接点时，有限元分析(FEA)和模拟等可以帮助评估连接点的性能。5 .多目标优化：轻量化优化涉及多个目标，例如重量、刚度、疲劳寿命等。多目标优化方法可以帮助找到一个平衡的解决方案，以在不同设计要求间取得最佳的权衡。常用的多目标优化算法包括遗传算法、粒子群优化、模拟退火等。这些优化算法可以结合使用，以得到较理想的车架轻量化设计结果。它们需要借助计算机辅助工程软件进行仿真和数值分析，以评估不同设计方案的性能并优化车架结构。然而，在应用这些优化算法时，也需要考虑制造可行性、成本效益和实际工程实施的可行性3. 3材料选择策略汽车车架轻量化的优化方法中，材料选择策略起着重要的作用。通过选择适当的材料可以实现优化车架结构的重量减轻和性能提升。以下是一些常见的材料选择策略：1.高强度钢：高强度钢是一种常用的材料选择策略，因为它具有较高的强度和刚度。高强度钢可以在保持足够强度的同时减少车架的重量，对于车架安全性和性能是一种较为理想的材料。2 .铝合金：铝合金具有较低的密度和良好的强度，广泛应用于轻量化设计中。采用铝合金车架可以显著降低重量，提高汽车的燃油经济性和操控性能。3 .镁合金：镁合金是一种轻质金属材料，具有良好的强度和刚度。采用镁合金可以显著减轻车架的重量，同时提高汽车的能源效率和环保性。然而，镁合金的成本较高且具有较差的耐腐蚀性，因此在实际应用中还存在一些挑战。4 .碳纤维复合材料（CFRP）：碳纤维复合材料是一种高性能材料，具有极高的强度和刚度，同时具有较低的密度。CFRP在汽车车架中的应用可以显著减轻重量，提高汽车的燃油效益和加速性能。然而，CFRP的制造成本较高，限制了其在大规模量产车型中的应用。5 .其他先进材料：除了上述材料，还有一些其他先进材料可以用于汽车车架轻量化，如高强度铝合金、镁铝复合材料和聚合物复合材料等。这些材料具有独特的性能和优势，在特定的应用场景中可以实现车架重量的进一步减轻和性能的提升。在材料选择时，需要综合考虑车架的设计要求、成本效益、可行性以及制造和维修的可行性等因素。还需要进行结构分析和性能评估，以确定最佳的材料组合和结构设计。重要的是选择具有可持续性和环保性的材料，以支持可持续的汽车制造和循环经济3. 4几何形态优化几何形态优化是汽车车架轻量化的一种重要优化方法，它通过对车架的几何形状进行优化来实现重量减轻和性能提升。下面是几种常见的几何形态优化方法：1 .拓扑优化：拓扑优化是一种在已给定设计域中重新分布材料的方法，以实现最佳结构性能。在车架轻量化中，拓扑优化可以帮助确定哪些区域需要更多或更少的材料，以最小化结构的重量同时满足刚度约束。通过迭代计算和连续的材料移除，拓扑优化可以找到最优的结构形态。2 .形状优化：形状优化通过改变车架构件的几何形状来实现轻量化和性能改善。它可以包括改变截面形状、曲线的弯曲半径、连接点的位置等。形状优化可以通过数学建模和仿真分析来评估不同形状的性能，并通过迭代优化过程找到最佳形状。3 .尺寸优化：尺寸优化是在已有几何形状的基础上优化车架构件的尺寸参数。通过调整杆件的直径、墙厚等尺寸参数，可以实现轻量化和满足设计要求的平衡。尺寸优化可以借助有限元分析和其他数值计算工具，以实现最佳的重量和性能。4 .连接点优化：车架的连接点是结构的关键部位，对于轻量化和性能改善至关重要。优化连接点的设计可以减少重量、提高刚度和耐久性。连接点优化通常包括材料加强、增加支撑和优化焊接等措施。通过仿真和实验测试，可以优化连接点的几何形态和设计参数。这些几何形态优化方法通常与计算机辅助设计（CAD）和有限元分析（FEA）等工具相结合，以支持车架轻量化设计的实施。在应用几何形态优化时，需要考虑制造可行性、成本效益和实际工程实施的可行性。此外，还要综合考虑其他设计要求，如刚度、疲劳寿命和安全性等，以实现全面的优化。3. 5多学科优化方法汽车车架轻量化的优化过程需要考虑多个因素和学科，因此采用多学科优化（MultidisciplinaryDesignOptimization,MDO）方法可以更有效地进行综合优化。MDc）是一种综合考虑多个学科（如结构、材料、动力学、气动学等）的优化方法,以实现整体系统的最佳性能。以下是一些常见的多学科优化方法在汽车车架轻量化优化中的应用：1.多目标优化：车架轻量化通常涉及多个目标，例如重量减轻、刚度提高和耐久性改善等。多目标优化方法可以帮助找到在不同设计目标之间取得平衡的最优解，通过调整车架的几何形状、材料选择和尺寸参数等进行优化。2 .多学科协同优化：多学科协同优化方法通过整合不同学科的模型和算法，以促进信息交流和优化决策的集成。在车架轻量化优化中，多学科协同优化可以将结构、材料、动力学、气动学等方面的子模型相互耦合，通过联合优化获得更综合、协同的优化解决方案。3 .基于模型的优化：基于模型的优化方法利用数学建模和仿真模型来评估不同设计方案的性能。在车架轻量化中，基于模型的优化可以通过有限元分析、计算流体力学和多体动力学等工具，评估车架的刚度、强度、振动等多个性能指标，以指导优化决策。4 .系统级优化：系统级优化方法将汽车车架作为整个车辆系统的一部分进行考虑。它综合考虑车架与其他子系统（如悬挂系统、传动系统等）之间的相互作用和影响，以实现整体系统性能的最优化。系统级优化能够综合考虑车架的轻量化、刚度、疲劳寿命和操控性能等方面的要求。这些多学科优化方法适用于不同阶段的车架轻量化设计，从概念设计到详细设计和验证阶段。它们需要借助计算机辅助工程软件和仿真工具进行模拟和分析，以支持优化决策的制定。同时，跨学科的团队合作和信息交流也是实施多学科优化的重要方面，以确保不同学科之间的协同工作和优化效果的最大化。4汽车车架轻量化优化案例研究4.1 案例描述案例描述：汽车车架轻量化优化在该汽车车架轻量化优化案例中，我们将考虑一辆小型轿车的车架优化。优化的目标是减轻车架的重量，同时保持足够的结构刚度和耐久性，以提高燃油经济性和整体性能。问题陈述：当前的车架结构由钢材制成，其重量较高。我们希望通过优化设计来减轻车架重量，同时满足以下要求：1 .保持足够的结构刚度和强度，以确保行驶安全。2 .考虑在碰撞情况下的安全性能。3 .基于当前的制造工艺，考虑可行的设计方案。解决方案步骤：1.初始设计：为了进行优化，我们首先需要定义初始的车架设计。该设计包括结构概念、杆件布置以及连接点等。这可以由工程师根据经验和现有设计进行制定。弯矩M可用弯矩差法或多边形法求得。对于载重汽车，可假定空车簧上重量GS均布在纵梁全长上，载重Ge均布在车箱中，空车时簧上负荷G.,（对4X2货车可取Gs=2/g3）/整备质量。国图4T纵梁弯曲应力由上图得：Rf=G5(-2)÷Gjc-2c2)l41)“=%"+"L)-xX)÷¾-z,2l÷,÷e2)2.j-u.l+c2)2(5-2)x=2Rf-Gs.aL+Gf(-c1)c/(PjL+GJc)(5-3)a=625mm,b=800mm,/=2800mm,L=4225mm,c2=1200w?,Cl=2400run,c=3600Wn。将已知量代入上式得：Rf=2×2000×9.813×(4225-2×0.8)+3500×9.81×(3.6-2x1.2)/4/2.8=6744.4Nx=2×6744.4-2×20×9.813×0.625/4.225+3500×9.81×(2.8-2.4)/3.6(2X2000×9.8134.225+3500×9.81/3.6)=1.24mM_2x3500×9.813/M一/4(0.625+0.8+2.8)2.8。.2424%,8)+0班2近2%8一。.83%8-0.6252+3500x9%2.4+l2)242XL吆1.22×1.24/-(1.24-2.8+1.2)2=7352.03N.m/Z.o/Z.o2 .材料选择：在车架轻量化中，材料选择是至关重要的。我们需要评估不同材料的重量、强度和成本等特性。常见的选择包括高强度钢、铝合金和碳纤维复合材料等。根据要求，我们可以确定最适合的材料。3 .拓扑优化：应用拓扑优化方法，使用计算机辅助设计工具来重新分布材料，以获得最佳的结构形态。通过迭代和优化算法，我们可以获取一个最佳的材料分布方案,以最小化结构重量但保持刚度和强度。这可以使用拓扑优化软件进行分析和优化。4 .形状优化：在获得最佳拓扑设计后，我们可以进行形状优化来细化车架构件的几何形状。通过改变截面形状、曲率和连接点等参数，我们可以进一步减轻重量并优化杆件的性能。5 .结构分析和优化：在进行几何形态优化后，使用有限元分析(FEA)等工具对车架进行结构分析。这将评估车架的刚度、强度和振动等性能。根据分析结果，对车架进行必要的修正和优化。6 .模拟和验证：通过使用虚拟和物理测试，对优化后的车架进行模拟和验证，以确保其满足设计要求和实际应用场景下的性能需求。7 .评
