河北某水泥公司1号窑熟料岩相分析报告.docx

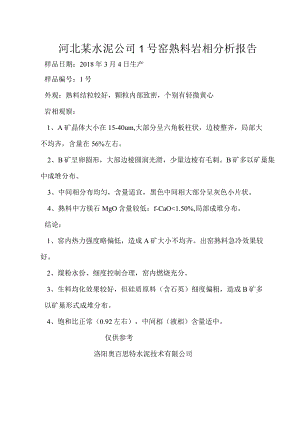

河北某水泥公司1号窑熟料岩相分析报告样品日期：2018年3月4日生产样品编号：1号外观：熟料结粒较好，颗粒内部致密，个别有轻微黄心岩相观察：1、A矿晶体大小在15-40um,大部分呈六角板柱状，边棱整齐，局部大不均齐，含量在56%左右。2、B矿呈卵圆形，大部边棱圆润光滑，少量边棱有毛刺。B矿多以矿巢集中成堆分布。3、中间相分布均匀，含量适宜，黑色中间相大部分呈灰色小片状。4、熟料中方镁石MgO含量较低；f-CaO<1.50%,局部成堆分布。结论：1、窑内热力强度略偏低，造成A矿大小不均齐。出窑熟料急冷效果较好。2、煤粉水份、细度控制合理，窑内燃烧充分。3、生料均化效果较好，但硅质原料（含石英）细度偏粗，造成B矿多以矿巢形式成堆分布。4、饱和比正常（0.92左右），中间相（液相）含量适中。仅供参考洛阳奥百思特水泥技术有限公司2018年3月11日附岩相显微照片16张（标尺每小格为IOUm）熟料颗粒致密，有轻微黄心熟料颗粒致密，有轻微黄心A矿20-40um,边棱整齐，呈板柱状，黑色中间相呈小片状，中间相适宜B矿卵圆形，边棱有毛刺，中间相含量适宜A矿15-50um,大小不均齐，边棱整齐，中间相含量适宜A矿15-40um,边棱整齐，大小不均齐A矿15-40um,大小均齐，边棱整齐，黑色中间相灰色小片状A矿15-40um,大小均齐，边棱整齐，黑色中间相灰色小片状A矿15-40um,边棱整齐，B矿有交叉双晶纹，呈光滑卵圆形B矿有交叉双晶纹，外观卵圆形，边棱光滑圆润，成堆分布B矿有交叉双晶纹，外观卵圆形，边棱光滑圆润，成堆分布硅质原料细度粗出现的B矿巢(>200um)硅质原料细度粗出现的B矿巢(>150um)硅质原料细度粗出现的B矿巢(>150um)局部出现成堆的f-CaO矿巢(>200um),f-CaO颗粒10-30um小堆状的f-CaO
